PC4 - Spajalica STEINEL - Besplatni korisnički priručnik

Vrsta proizvoda	Spojnik za DALI-2 tipkala
Marka	Steinel
Model	PC4
Dimenzije (V x Š x D)	49,8 x 43,0 x 15,1 mm
Naponski raspon	9,5 VDC - 22,5 VDC
Tipična struja DALI (16,5 V)	2,7 mA
Maksimalna struja DALI (22,5 V)	9 mA
DALI-2 adrese	1
Broj ulaza	4
Vrsta ulaza	Bespotencijalno tipkalo/sklopka
Oznake na ulaznim stezaljkama	K1, K2, K3, K4
Maksimalna temperatura kućišta	75 °C
Klasa zaštite	II
IP stupanj zaštite	IP20
Temperatura okoline	-20 °C do +50 °C
Maksimalna duljina kabela spojnika	50 m
Čišćenje i održavanje	Čistiti samo na suho. Održavanje nije potrebno.
Jamstvo proizvođača	5 godina za potrošače i poduzetnike (prema uvjetima)
Sukladnost	Direktiva 2014/53/EU

Često postavljana pitanja - PC4 STEINEL

Koja je uloga spojnika za tipkala PC4?

PC4 omogućuje integraciju do četiri uobičajena ugradbena tipkala u DALI sustav rasvjete. Prenosi signale putem DALI-ja do aplikacijskog kontrolera (APC).

Koji je potreban napon napajanja?

PC4 radi u naponskom rasponu od 9,5 VDC do 22,5 VDC, tipično napajan iz DALI sabirnice.

Koliko se tipkala može spojiti?

Možete spojiti do 4 bespotencijalna tipkala (ili sklopke) na stezaljke K1 do K4.

Gdje ugraditi spojnik PC4?

Dizajniran je za ugradnju u ugradbenu kutiju minimalne dubine 60 mm. Podalje od potresa, izvan eksplozivnih područja i na nezapaljive površine.

Koji su električni rizici koje treba uzeti u obzir?

Kontakt s dijelovima pod naponom može izazvati elektrošok. Uvijek isključite napajanje prije bilo kakve intervencije i provjerite odsutnost napona ispitivačem.

Zahtijeva li PC4 održavanje?

Ne, uređaj ne zahtijeva nikakvo održavanje. Čistite ga samo na suho kako biste izbjegli opasnost od elektrošoka.

Koja je maksimalna duljina kabela?

Maksimalna duljina kabela između spojnika i tipkala je 50 metara, koji se postavljaju u plastičnu cijev.

Kako konfigurirati funkcije spojnika?

Funkcije tipkala (npr. uključivanje, zatamnjivanje) su programabilne prilikom puštanja u rad putem DALI aplikacijskog kontrolera.

Što učiniti u slučaju kvara?

Provjerite osigurač, ožičenje i napajanje. Pogledajte odjeljak Otklanjanje grešaka u priručniku. Ako problem i dalje postoji, obratite se stručnjaku.

Koje je trajanje jamstva?

Steinel nudi 5 godina jamstva za potrošače i poduzetnike (prema uvjetima). Pokriva nedostatke materijala ili izrade.

KORISNIČKI PRIRUČNIK PC4 STEINEL

A Priključki za tipke
B DALI-2-vhod

4. Elektrichi priključek

Vezni načrti

4.1

• Zašićeno autorskim pravima. Pretisak, Čak i djelomičan, dopušten je samo uz naše odobrenje.
• Zadržavamo pravo na izmjene koje služe tehnickom napretku.

Upozorenje na opasnosti!

Upozorenje na opasnosti od el. struje!

2. Opé sigurnosne napomene

• Pažljivo pročitajte upute.
• Pridržavajte se sigurnosnih napomena.

• Čuvajte upute na pristupačnom mjectu.

• Rad s elektricnom strujom moze dovesti do opasnih situacija. Dodirivanje dijelova koji provode el. struju moze uzrokovati elektrici nok, opekotine ili smrt.

• Rad na naponu mreže dopušten je samo kvalificiranom osoblju.
• Potrebno je pridržavati se državnih propisa za instalaciju i uvjeta priključivanja (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Koristite samo originalne rezervne dijelove.
• Popravke smiju obavljati samo specijalizirane radionice.

3. Opis ureðaja

Namjenska uporaba

• Sučelje za standardne instalacijski tipke.
• Prikladno za ugradnju u podžbuknu instalacijski kutijusminimalnom dubinom od 60 mm.

Nenamjenska uporaba

• Prikljuci na sprežniku za tipke nisu prikladni za napon strujne mreze.

Princip fungcioniranja

• Sprežnik za tipke integrira dodatne tipke u DALI svjetlosni sustav.
• Na svaki sprežnik za tipke mogu se priključiti do Četiri standardne instalacije tipke.
• Sprežnik za tipke proslježuje signale preko DALI-ja aplikacijskom kontroleru (APC) / upravljačkom urežaju.
• Funkcija tipki poŽelji se moze programirati prilikom pušanja u rad.

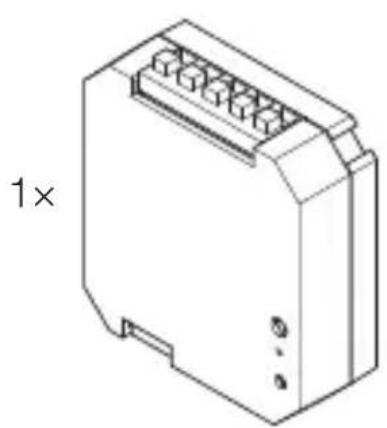

Sadržaj isporuke

3.1

1x

1x

• 1 sprežnik za tipke
• 1 sigurnosno tehnički list
• 1 uputa za brzoPokretanje

HR

Dimenzije proizvoda

3.2

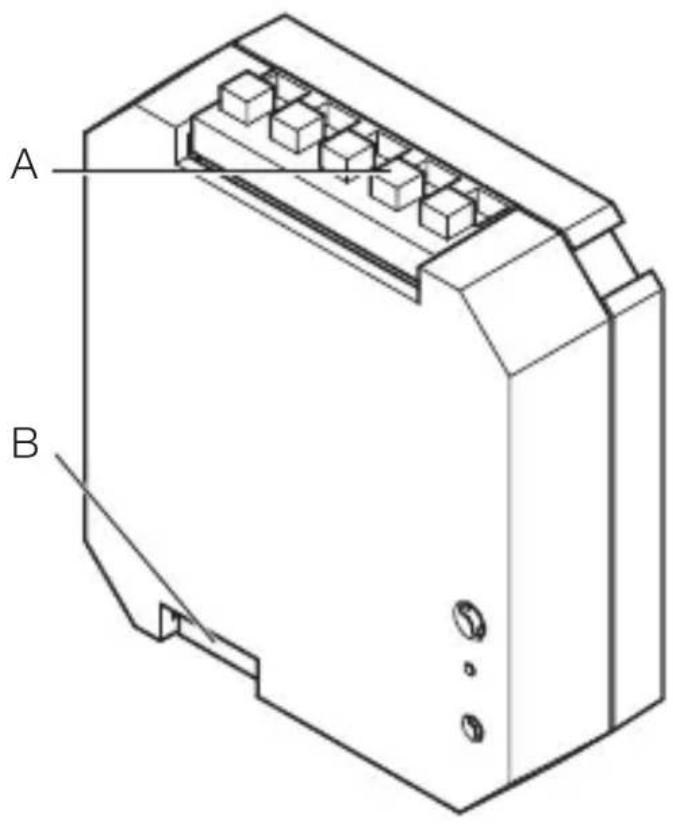

Pregled uredaja

3.3

A Priključci tipki
B Ulaz DALI 2

HR

4. Elektrichi priključak

Sheme priključivanja

4.1

• Isključiti struju i prekinuti naponsko napajanje.
• Ispitivačem napona provjeriti beznaponsko stanje.
• Provjeriti je li naponsko napajanje ostalo prekinuto.

Opasnost od nastanka materijalnih steta!

Slučajna zamjena priključnih kabela moze uzrokovati kratki spoj.

Identificirati priključne kabele.
- Isspravo spojiti priključne kabele.

Priprema montaže

• Provjeriti sve sastavne dijelove na oštećenja. U slučaju oštećenja ne koristiti urežaj.
• Upoznajte se sa situacijom u vezi s montažom i pripadajućom dokumentacijem.
• Odaberite prikladno mjesto za montažu

-koje je stabilno
-koje se ne nalazi u područjima s opasnošću od eksplozije
-koje se ne nalazi na lako zapaljivim povrsinama

5.1

• Pripretite potreban alat i materijal: -odvijač

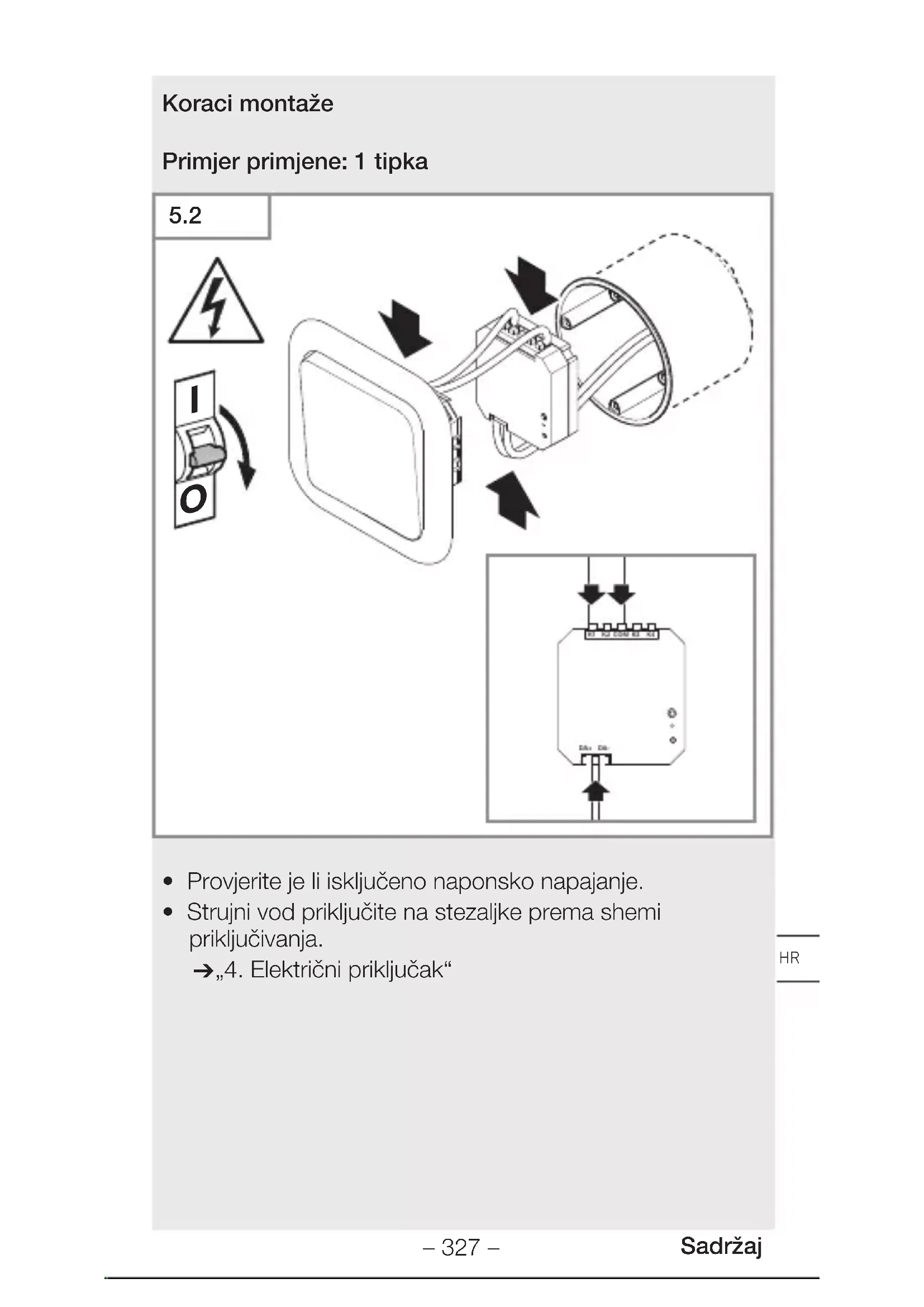

Koraci montaže

Primjer primjene: 1 tipka

5.2

• Provjerite je li isključeno naponsko napajanje.
  Strujni vod prikljucite na stezaljke prema shemi priključivanja.

→,4. Elektricni priključak"

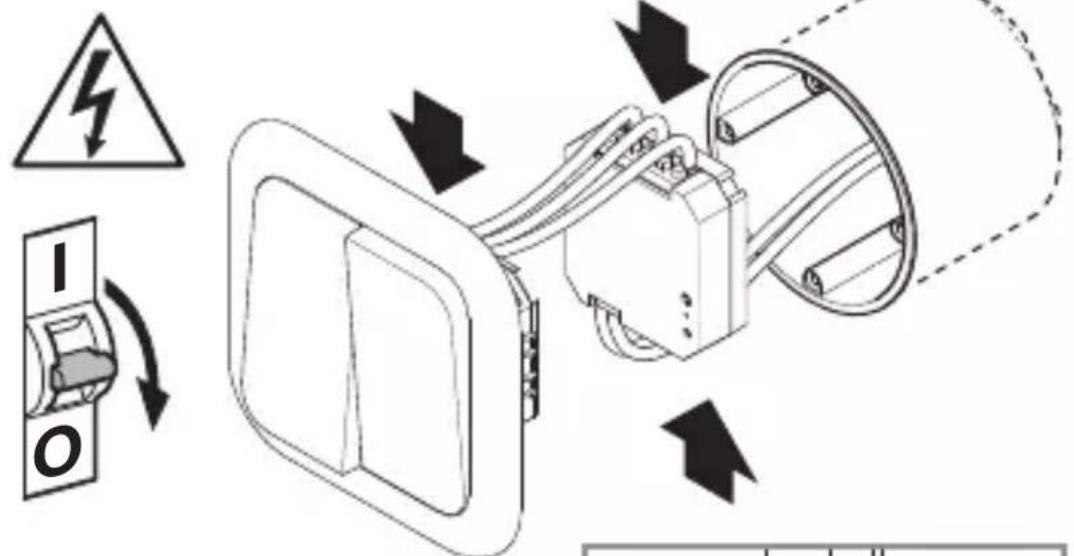

Primjer primjene: 2 tipke

5.3

• Provjerite je li isključeno naponsko napajanje.
• Strujni vod prikljucite na stezaljke prema shemi priključivanja.

→,4. Elektricni priključak"

5.4

• Sprežnik za tipke stavite u kutiju.
• Namestite tipku na kutiju.

5.5

Ukljucite strujno napajanje.

HR

6. Čišćenje i njega

Zahtijevanje jamstvenog prava:

Ako Želite reklamirati svoj proizvod, posaljite cjelovit proizvod s originalnim računom koji mora sadržavati podatke o datumu kupnje i naziv proizvoda, oslobodeno troškova prijevoza, Vašem trgovcu ili izravno na našu adresu, Daljinskо upravljanje d.o.o., Bedricha Smetane 10, HR-10000 Zagreb. Stoga Vam preporucujemo da pažljivo sačuvate račun do isteka jamstvenog roka. Daljinskio upravljanje d.o.o. ne preuzima jamstvo za transportne troškove i rizike u okviru povratne posiljke.

Informacione o zahtijevanju prava u slucaju jamstva dobit cete na naosj pocetnoj stranici www.daljinski-upravljanje.hr

Ako imate slučaj jamstva ili pitanja u vezi Vaseg proizvoda, nazovite nas na dežurni servisni Telefon [phone] ili 388 02 47 u vremenu od ponedjeljka do petka od 08:00 do 16:00 sati ili nas kontaktirajte na e-mail adresu: [e-mail].

5 GODINA PROIZVODACA JAMSTVA

10. Tehnički podaci

• Dimenzije (V × Š × D): 49,8 × 43,0 × 15,1 mm
• Područje napona: 9,5 VDC -22,5 VDC (sukladno IEC62368-101)
  Tip. potrošnja struje DALI (pri 16,5 V): 2,7 mA
• Maks. potrošnja struje DALI (struja uključivanja pri 22,5 V): 9 mA
• DALI 2 adrese: 1
• Unos pomócu: bespotencijalne tipke / prekidača
  Broj ulaza: 4
• Oznake ulaznih stezaljki: K1, K2, K3, K4
• Maks. duljina voda: 50 m
• Maks. temperatura kuciša: 75 °C
• Klasa zašite: II. pri namjenskoj uporabi
• IP vrsta zašite: IP 20
• Temperature: -20 °C do +50 °C

11. Uklanjanje smetnji

Ure'daj nema napon.

Ukljucite osigurac.
Zamijenite neispravan osigurač.

• Prekinut je vod.
• Provjerite vod ispitivačem napona.
• Kratki spoj u mrežnom vodu.
• Provjerite priključke.
• Eventualno postojeca mrežna sklopka je isključena.
  Uključite mrežnu sklopek.
