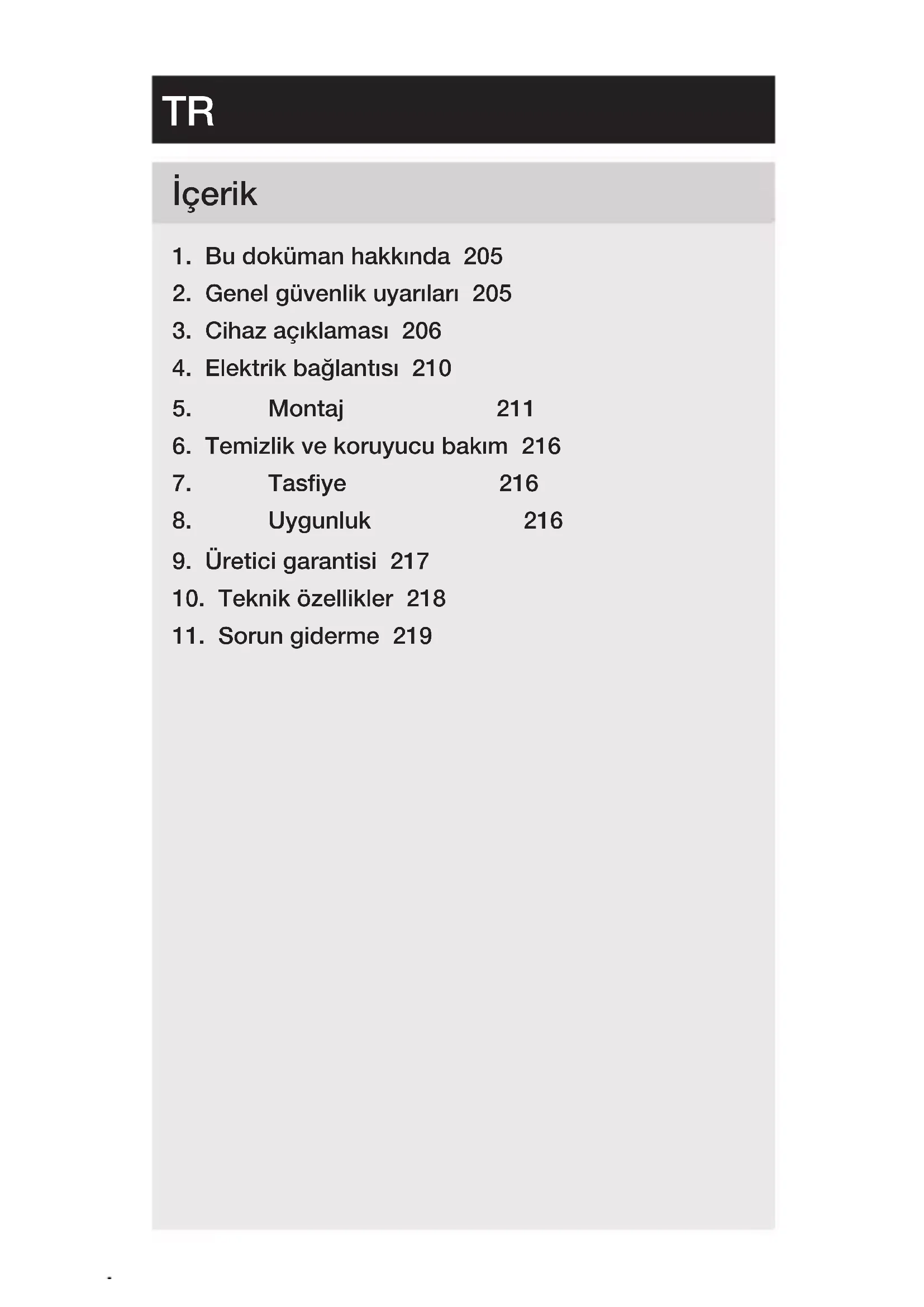

KULLANIM KILAVUZU PC4 STEINEL

1. Bu dokūman hakkinda 205
2. Genel güvenlik uyarilari 205
   3.Cihaz aciklaması 206
3. Elektrik baglantisi 210
4. Montaj 211
5. Temizlik ve koruyucu bakim 216
6. Tasfiye 216
7. Uygunluk 216
8. Üretici garantisi 217
9. Teknik Özellikler 218
10. Sorun giderme 219

1. Bu doküman hakkında

• Telif haklari korunmaktadir. Kismen de olsa basilmasi, ancak onayimiz alinarak mumkundur.
• Teknik geleşmelere hizmet edendehyşigkeitlikler yapma hakki sakkı.

Tehlikere karst uyari!

Elektriken kaynaklanan sehlikeleri karsi uyari!

2. Genel güvenlik uyarılı

Kullanim kılıvuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılıvuzda, cihazın emniyetli kullanimi,—ünemli bilgiler yer almaktadır. Olası tehlükeler"—zellikle vurgulan)—ir. Dikkate alinmaması halinde, olüm veya"—ir yaralan)—malar meydana gelebilir.

• Kilavuzu dikkatli okuyun.
• Güvenlik uyarilarina riayet edin.

• Erisilebilir sekilde saklayin.

• Elektrik akimiyla yapilan calismalar, tehlikeli durumlara yol acabilir. Elektrik ileten parcalara dokunmak, elektrik carpmasina, yaniklara veya olume yol acabilir.

• Şebeke gerilimindeki calisma, yalnizca uzman teknik personel tarafindan yapilabilir.
• Ülkeye özgü kurulum yönergeleri ve baglanti seksullari dikkate alınmalıdir (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Sadece orijinal yedek parçalar kullanin.
• Onarimlar yalinizca uzman Şirketler tarafindan yapilabilir.

3. Cihaz污染防治

Amacina uygun kullanim

• Standart kurulum butonlar icin arabirim.
• Minimum 60 mm derinlige sahip bir siva alto buatin icine montaj增長 uygundur.

Amacina uygun olmayan kullanim

• Buton kitindeki böglantilar sebeke gerilimine uygundehyil.

Fonksiyon prensibi

• Buton kiti, ek butonları bir DALIışı sistèmeine entegre eder.
• Her bir buton kiteine dört adede kadar standart kurulum butonu böglanabilir.
• Buton kiti, sinyalleri DALI araciligiyla uygulama denetleyicisine (APC) / kumanda cihazina iletir.
• Butonun fonksiyonu, isletime alma sirasinda serbestçeprogramlanabilir.

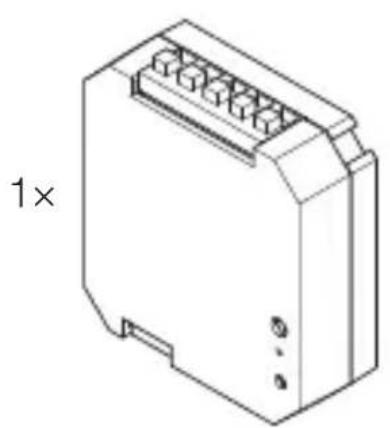

Teslimat kapsami

3.1

1x

1x

• 1 Buton kiti
• 1 Güvenlik Bilgi Formu
  -1 Hizlı Başlatma Kilavuzu

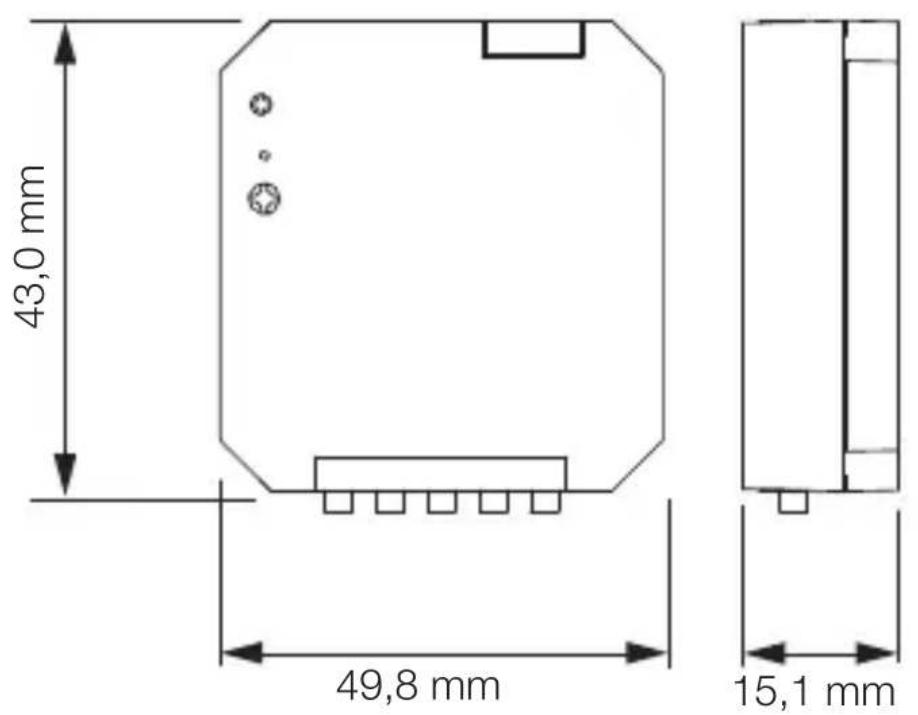

Urunun boyutlari

3.2

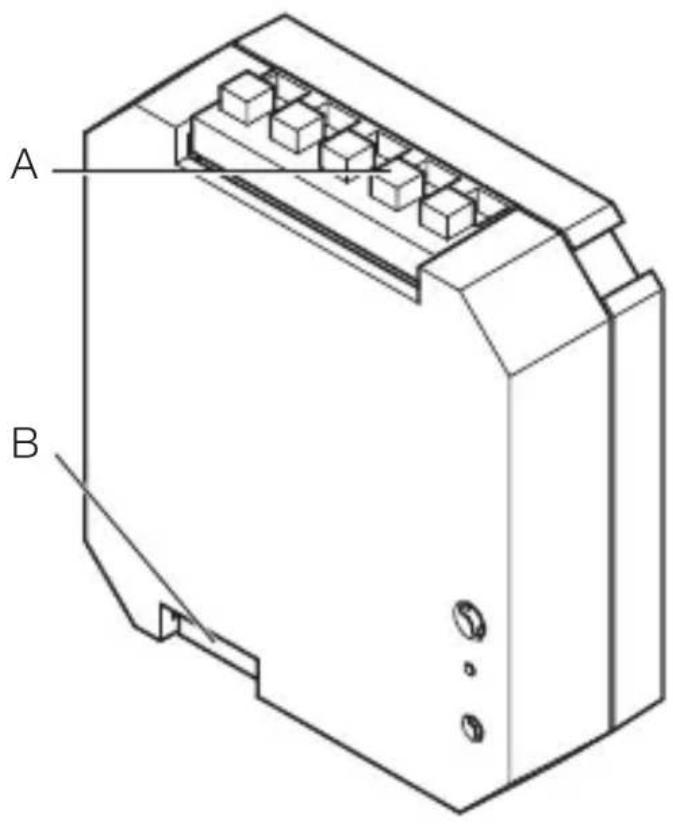

Cihazin genel görünümü

3.3

TR

A Buton baglantilari
B DALI-2 Giris

4. Elektrik böglantisi

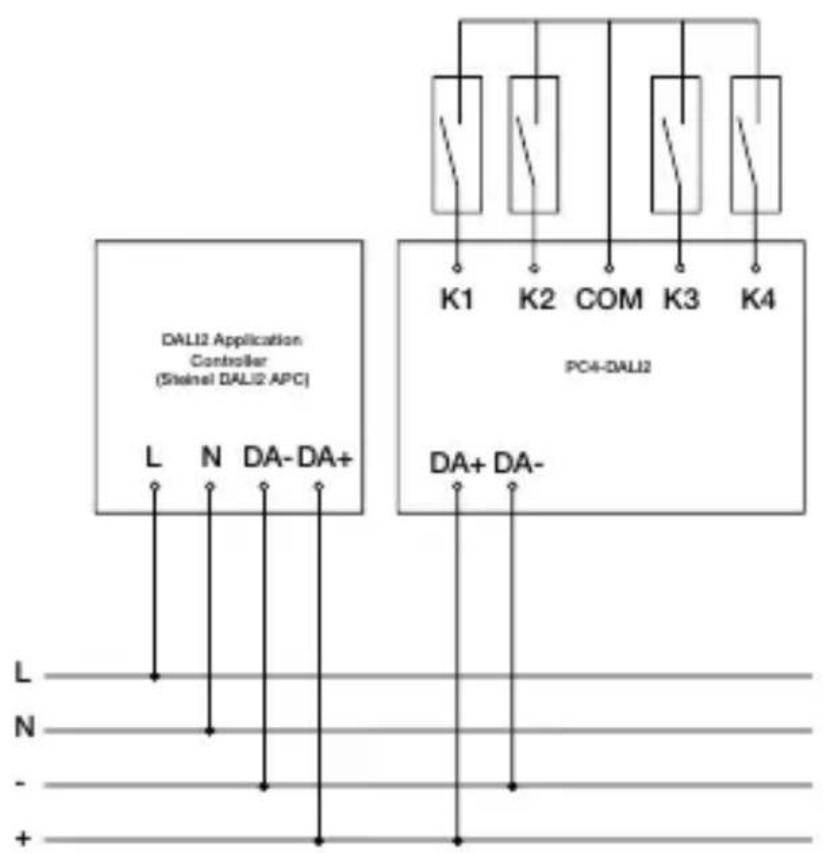

Devre semaları

4.1

Elektrik besleme kablosu增長 damarli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hatti (genellikle mavi)

DA+ = DALI BUS baglantisi (kahverengi)

DA- DALIBUSbaglantisi(kehverengi)

Kanallar / Besleme butonu:

K1 = Kanal 1

K2 = Kanal 2

K3 = Kanal 3

K4 = Kanal 4

COM = Besleme butonu

Buton kablosu

• Maksimum 50 m uzunlukta.
• Müstakil bir plastik mantolu tesisatta dosenmelidir.

5. Montaj

Elektrik akimi nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik carpmasina, yaniklara veya olume yol acabilir.

• Elektrigi kapatin ve elektrik beslemesini kesin.
• Elektrigin kesik oldugunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacagindan emin olun.

Maddi hasar tehlikesi!

Baglanti tesisatlarin n karstirilmasi, kisa devreye yol acabilir.

• Baglanti tesisatlarini tanimlayin.
• Baglanti tesisatlariniogrupsbaglayin.

Montaj hazirligi

• Bütün yapi parçalarinda hasar kontrolü yapın. Hasarlar olduğunda, cihazi,isletime almayın.
• Montaj durumu ve ilgili dokümanlar hakkinda bilgi edinin.
  Uygun montaj yerini secin.

-Titresimsiz.
-Patlama tehlikesi olmayan bölgelerde.
-Kolay tutusmayan yüzeylerin üzerinde.

5.1

• İntiyacınüz olan alet ve malzemeleri bir araya getirin. -Tornavida.

Montaj adimlari

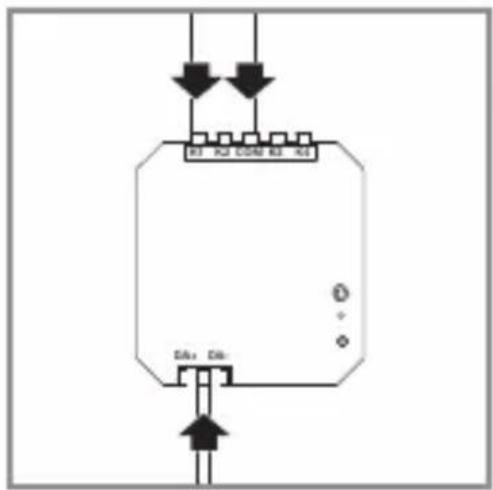

Uygulama Örneigi: 1 Buton

5.2

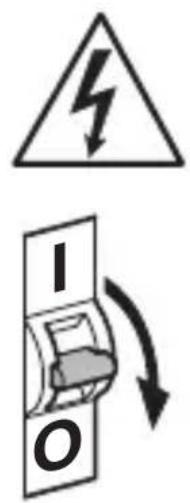

• Elektrik beslemesinin kapatildigindan emin olun.
• Elektrik beslemesini devre Şemasina gore baglayın. →“4. Elektrik böglantışı”

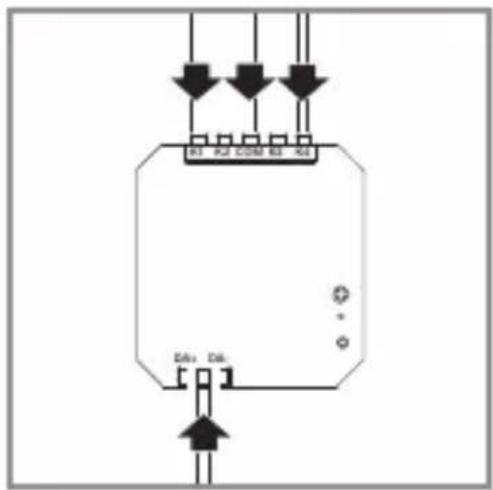

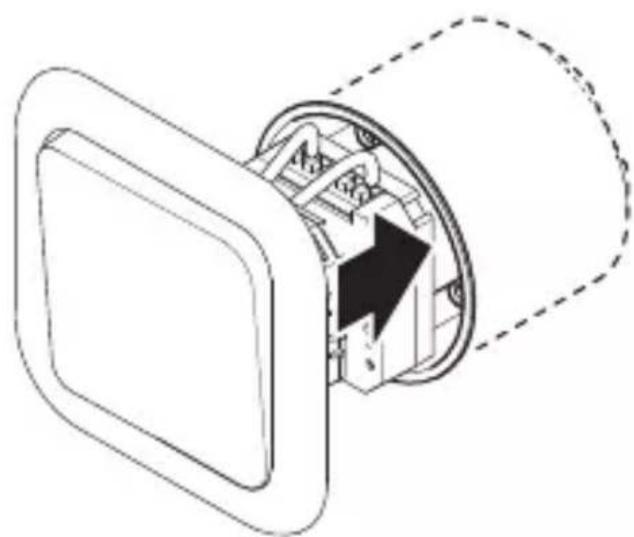

Uygulama Örneği: 2 Buton

5.3

• Elektrik beslemesinin kapatildigindan emin olun.
• Elektrik beslemesini devre Şemasina gore baglayin. →“4. Elektrik böglantışı”

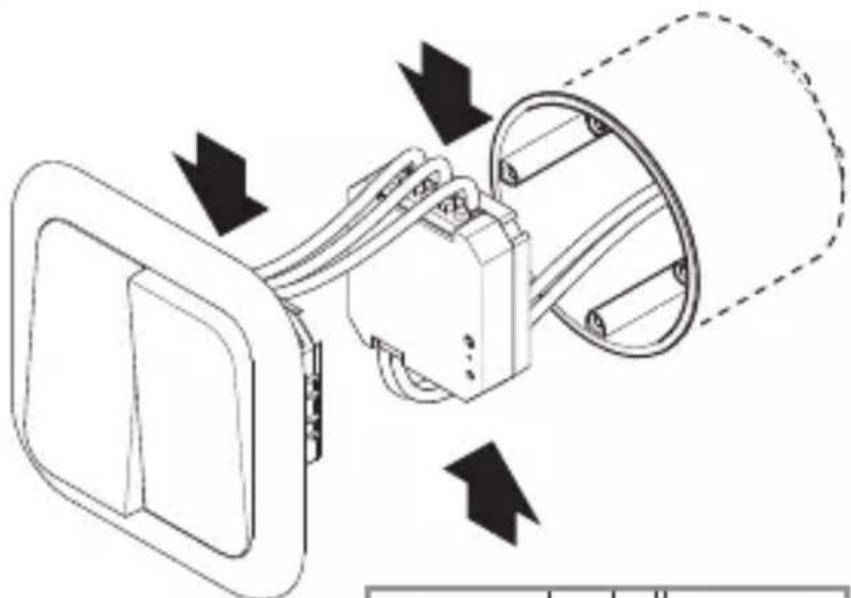

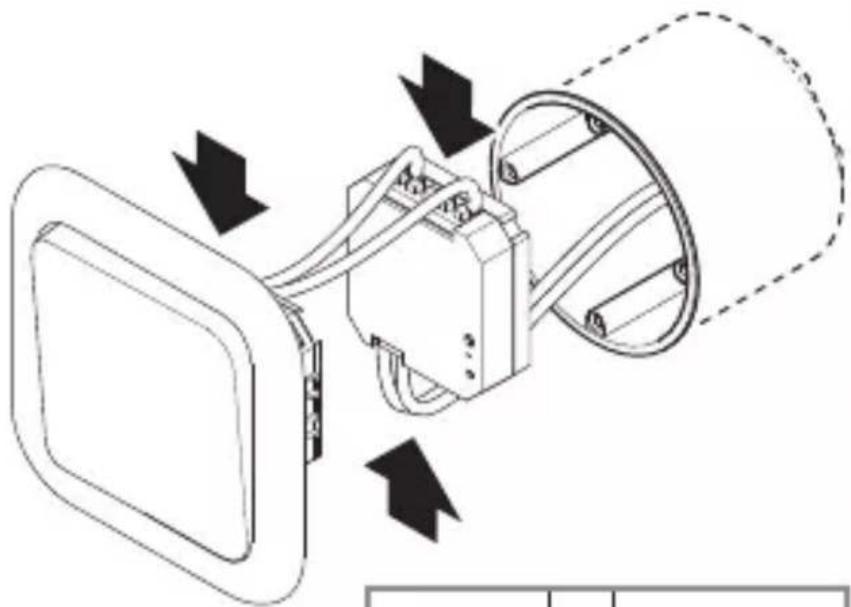

5.4

• Buton kitini boatin icine oturtun.
• Butonu boatin üzerine oturtun.

5.5

• Elektrik beslemesiniinceton.

TR

6. Temizlik ve koruyucu bakim

Cihaz bakim gerektirmez.

Elektrik akimi nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik carpmasina, yaniklara veya olume yol acabilir.

• Cihazi yalinizca kuru haldeyken temizleyin.

7. Tasfiye

Elekrikli cihazlar, piller, aksesuar ve ambalajlar, cevre dostubir donusume gonderilmelidir.

Elektrikli cihazlar ve pilleri evsel atiklarin icine atmayin!

Sadece AB ülkeleri icin:

Atik Elektrikli ve Elektronik Cihazlar icin geleçerli olan Avrupa yönergesine ve bunun DONUSTUGU ulusal yasaya gore, artic kullanilamayacak haldeki elektrikli cihazlarin ve pillerin ayr toplanması ve bir cevre dostu geri DONUŞume gonderilmesi zorunludur.

8. Uygunluk

Bu vesileyle STEINEL GmbH, kablosuzystem turu Buton kiti PC4-DALI-2'nin 2014/53/EU yonetmeligiine uygunlu-gunu bylan eder. AT Uygunluk Beyan'in tam metnini su web adresinden temin edebilirsiniz:

www.steinel.de

9. Üretici garantisi

Uretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Alici sifatyla saticiya karşi kanun ile öngörulen garanti haklarina sahipsiniz. Bu haklar ülkenizde geleeri oldugu sarece, garanti beyanimizla kılıilmamakta ve sinirlanmamaktadir. STEINEL-Professional Sensorlu ürününüzün kusursuz kullanilabilirligi ve duzenli fonksiyonu konusunda 5yllik bir garanti suresi taniyoruz. Bu ürünün malzeme, uretim ve tasarim hatalarindan arinmiş olduguṇu garanti ediyoruz. Tüm elektronik parçaların ve kabolarin islevselliğini ve ayrìca kullanın:tum hammaddelerde ve bunların yüzeklerinde kusursuzluğu garantı ediyoruz.

Garanti haklarindan faydalanma:

Urününüzle ilgili seksayetiniz Oldugunda, lütfen tam ve gonderi ücreti ödenmiş olarak, üzerinde satiş tarihinin ve ürün taniminin bulunması gereken original satin alma belgesiyle birlikte saticiniza veyadoğan Saos Teknologi Elektrik LTD. STI. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişi / Istanbul adresine,gonderiniz.

Bu nedenle, satin alma belgenizi garanti suresi sona erene\ kadar saklamaniztavsiye ediyoruz. Geri gondermeyle ilgili nakliye maliyetleri ve riskleri hakkinda, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapilması gerekenler hakkindaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hatti [phone] üzerinden ulasabilirsiniz.

10. Teknik Özellikler

• Boyutlar (Y × G × D): 49,8 × 43,0 × 15,1 mm
• Gerilim araligi: 9,5 VDC -22,5 VDC

(IEC62368-101 uyarinca)

• Tip. güç sarfiyatı DALI (16,5 V ilçın): 2,7 mA
• Maks. güç sarfiyatı DALI (22,5 V ilçın calıstirma akimi):

9 mA

DALI-2 Adresleri: 1
- Giriş yolu: Potansiyelsiz buton/anahtar
-Girislerin sayisi: 4
- Giriş terminallerinin tanimi: K1, K2, K3, K4
- Maks. tessisat uzunluğu: 50 m
- Maks. govde sicutligi: 75 °C
- Koruma sinifi: II. amacina uygun kullanimda
- IP koruma Türü: IP 20
- Ortam sicutigi: -20 °C ila +50 °C

11. Sorun giderme

Cihazda elektrik yok.

-Sigorta calistirilmamis veya arizali.

• Sigortayi calistirin.

• Arizali sigortayi degistirin.

• Kablo kopuk.
  Kabloyu avometre ile gozdenGPCirin.
  Elektrik kablosunda kisa devre.

• Baglantilari gozdenGPCirin.
• Muhtemelen, mevcut elektrik anahtarı kapası.
• Elektrik anahtarin calistirin.
