PC4 - Segtuvas STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	DALI-2 mygtukinių jungiklių sujungėjas
Prekės ženklas	Steinel
Modelis	PC4
Matmenys (A x P x G)	49,8 x 43,0 x 15,1 mm
Įtampos diapazonas	9,5 VCC - 22,5 VCC
Tipinė DALI maitinimo įtampa (16,5 V)	2,7 mA
Maks. DALI maitinimo įtampa (22,5 V)	9 mA
DALI-2 adresai	1
Įėjimų skaičius	4
Įėjimo tipas	Laisvo potencialo mygtukas/jungiklis
Įėjimo gnybtų žymėjimai	K1, K2, K3, K4
Maks. korpuso temperatūra	75 °C
Apsaugos klasė	II
IP apsaugos laipsnis	IP20
Aplinkos temperatūra	nuo -20 °C iki +50 °C
Maks. sujungimo kabelių ilgis	50 m
Valymas ir priežiūra	Valyti tik sausai. Jokios priežiūros nereikia.
Gamintojo garantija	5 metai vartotojams ir rangovams (pagal sąlygas)
Atitiktis	Direktyva 2014/53/ES

Dažnai užduodami klausimai - PC4 STEINEL

Koks yra PC4 mygtukinių jungiklių sujungėjo vaidmuo?

PC4 leidžia integruoti iki keturių įprastų montažinių mygtukinių jungiklių į DALI apšvietimo sistemą. Jis perduoda signalus per DALI į taikomosios programos valdiklį (APC).

Kokia reikalinga maitinimo įtampa?

PC4 veikia 9,5 VCC iki 22,5 VCC įtampos diapazone, paprastai maitinamas iš DALI magistralės.

Kiek mygtukinių jungiklių galima prijungti?

Galite prijungti iki 4 laisvo potencialo mygtukinių jungiklių (arba jungiklių) prie gnybtų K1–K4.

Kur įrengti PC4 sujungėją?

Jis skirtas montuoti įleidžiamoje dėžutėje, kurios gylis ne mažesnis kaip 60 mm. Apsaugotas nuo smūgių, ne sprogiose zonose ir ant nedegių paviršių.

Į kokias elektros rizikas reikia atsižvelgti?

Kontaktas su įtampingosiomis dalimis gali sukelti elektros smūgį. Prieš bet kokį darbą visada išjunkite maitinimą ir testeriu patikrinkite, ar nėra įtampos.

Ar PC4 reikalauja priežiūros?

Ne, prietaisas nereikalauja jokios priežiūros. Valykite jį tik sausai, kad išvengtumėte elektros smūgio pavojaus.

Koks maksimalus kabelių ilgis?

Maksimalus kabelių ilgis tarp sujungėjo ir mygtukinių jungiklių yra 50 metrų, tiesiami plastikinėje apsauginėje linijoje.

Kaip sukonfigūruoti sujungėjo funkcijas?

Mygtukinių jungiklių funkcijos (pvz., įjungimas, reguliavimas) yra programuojamos paleidimo metu per DALI taikomųjų programų valdiklį.

Ką daryti gedimo atveju?

Patikrinkite saugiklį, laidus ir maitinimą. Peržiūrėkite instrukcijos skyrių Gedimų šalinimas. Jei problema išlieka, kreipkitės į specialistą.

Kokia garantijos trukmė?

Steinel suteikia 5 metų garantiją vartotojams ir rangovams (pagal sąlygas). Ji apima medžiagų ar gamybos defektus.

NAUDOJIMO INSTRUKCIJA PC4 STEINEL

• Autoriu teisès saugomos. Perspaasdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsù sutikimā.
• Pasiliekama teisi daryti pakeitimus techninio tobulinimotikslais.

Ispejimas apie pavojus!

Ispejimas apie elektros pavoju!

2. Bendrieji saugos nurodymai

Pavojus del naudiojimo instrukcijos nesilaikymo!

Šioje instrukcijoe pateikta saugaus elgesio su prietaisu informacija. Didžiausias demesys kreipiamas j galimus pavojus. Nesilaikant nurodymu galimi mirtini arba sunkūs sužalojimai.

• Kruopschiai perskaitykite instrukcija.
• Laikykitès saugos nurodymu.

• Laikykite pasiekiamoje vietoje.

• Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie daliu, kuriomis teka srové, galima patirti smūgi, nudegimus arba Žūti.

• Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.
• Būtina laikytis šalyje galiojančiu jrengimo instrukciju ir prijungimo reikalavimu (pvz., DE: VDE 0100,

Naudiojimas pagal paskirtj

• Sasaja jprastiems montavimo mygtukams.
• Tinka montuoti j jleidžiamajá déžute, kurios gylis nažesnis kaip 60 mm.

Naudiojimas ne pagal paskirti

• Mygtukujungiklio juntgys nepritaikytos tinklo jtampai.

Veikimo principales

• Mygtuku sujungiklis integruoja papildomus mygtukus j DALI apšviétrimoSYSTEM.
• Prie kiekvieno mygtuku sujungiklio galima prijungti iki keturiu jprastu montavimo mygtuku.
• Mygtuku sujungiklis perduoda signalus per DALi j taikomuju programu valdiklj (APC) / valdymo bloka.
• Mygtuky funkcijos laisvai programuojamos pirmojo paleidimo metu.

Tiekiamas komplektas

3.1

1x

1x

-1 mygtukujungiklis
- 1 saugos duomenu lapas
- 1 greitojo paleidimo vadovas

LT

Gaminio matmenys

3.2

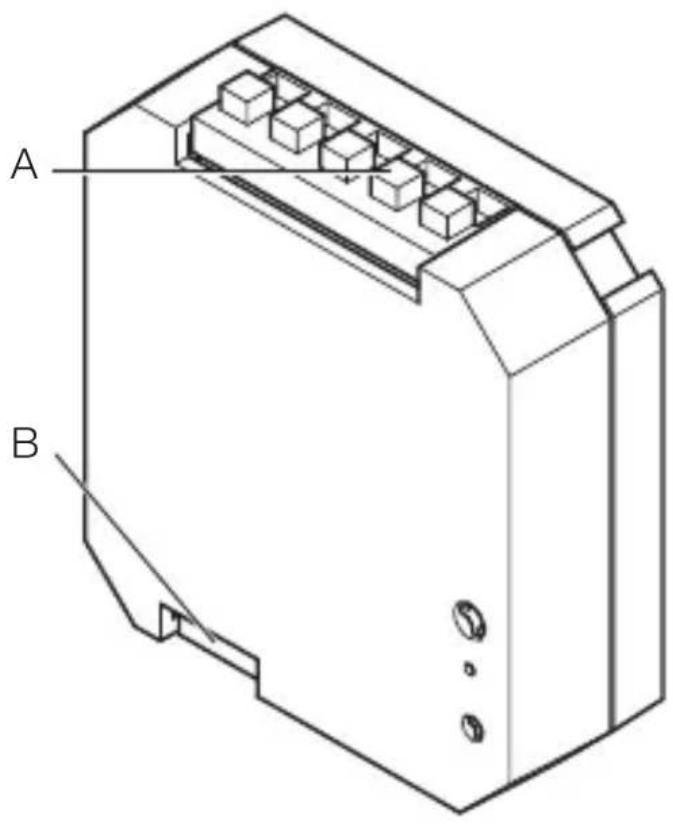

Prietaiso apzvalga

3.3

A Mygtukj juntgys
B DALI-2 jvadas

LT

4. Elektros jungtis

Elettros schemas

4.1

Tinklo laida sudaro daugiagyslis kabelis:

L = Fazé (dažniausiai juodas, rudas arba pilkas)

N = Nulinis laidas (dažniausiai melynas)

DA+ = Prijungimas prie DALI magistrales ( rudas)

DA+ = Prijungimas prie DALI magistralès ( rudas)

Kanalai / maitinimo mygtukas:

K1 1 Kanalas

K2 2 Kanalas

K3 3 Kanalas

K4 4 Kanalas

COM = Maitinimo mygtukas

Mygtukkabelis

• Maks. 50 milgio.
• Turi buti paklotas atskiru kabeliu su plastikiniu apvalkalu.

5. Montavimas

Elektros srové kelia pavoju!

Prisilietus prie daliu, kuriomis teka srové, galima patirti smūgi, nudegimus arba Žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekima.
• Jtamos indicatorium patikrinkite, ar nera jtamos.
• Jsitikinkite, kad elektros energijos tiekimas nutrauktas.

Turtiniu nuostoliu pavojus!

Jungiamuju laidu sukeitimas gali sukelti trumpaji jungima.

• Identifikukite jungiamuosius laidus.
• Tinkamai prijunkite jungiamuosius laidus.

Pasiruosimas montavimui

• Patikrinkite visas dalis, ar nera pažeidimu. Jei prietaisas yra pažeistas, jo nenaudokite.
• Susipažinkite su surinkimo situacija ir susijusiais dokumentais.
• Pasirinkite montavimo vieta.

-Be vibraciños.
-Ne potencialiai sprogioje zonoje.
-Ne ant lengvai užsidegančiμ paviršiμ.

5.1

• Surinkite reikiamus jrankius ir medziagas: -Atsuktuvas.

Montavimo eiga

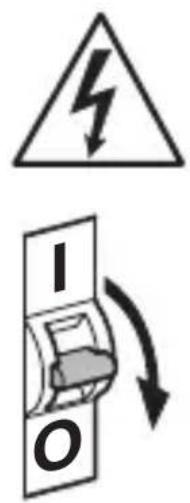

Taikymo pavyzdys: 1 mygtukas

5.2

Užtikrinkite, kad butu atjungtas jtampos tiekimas.
- Prijunkite maitinimo linija pagal elektros schema.

→,4. Elektros jungtis"

LT

Taikymo pavyzdys: 2 mygtukas

5.3

Užtikrinkite, kad butu atjungtas jtampos tiekimas.
- Prijunkite maitinimo linija pagal elektros schema.

4. Elektros jungtis

5.4

• I dežute jstatykite mygtuku sujungiklj.
• Mygtuka uždékite ant dežutes.

5.5

• Junkite elektros srovës tiekima.

LT

6. Valymas ir priežiūr

Prietaisui techniné priežiūra nereikalinga.

Elektros srové kelia pavoju!

Ant daliu, kuriomis teka srové, patekus vandens galima patirti elektros smugj, nudegimus arbaŽuti.

Prietaisa valykite tik sausos buklles.

7. Šalinimas

Elektros prietaisai, priedai ir pakuotes turi buti perdirbami aplinkai nekenksmingu budu.

Neišmeskite elektros prietaisu kartu su buitinémis atliekomis!

Tik ES šalims

Remiantis galiojanica Europos Sajungos Direktyva del elektros ir elektronikos jrangos atlieku ir jos Perkinsimo j nacionaline teise, nebetinkami naudoti elektros prietaisai turi buti renkami atskirai ir perdirbami aplinkai nekenksmingu budu.

8. Atitiktis

"STEINEL GmbH" pareiskia, kad radijo ryšio jtaisas mygtuku sujungiklis PC4-DALI-2 atitinka Direktyvos 2014/53/ES reikalavimus. Visa ES atitikties deklaracijos tekstá rasite šiuo adresu internete: www.steinel.de

9. Gamintojo garantija

Kaip pirkëjas, priereikus, turite jums jstatymu suteiktas teises, reiskiamas pardavëjui. Jeigu šios teasës egzistuoja jusu šalyje, mūsü garantija ju negalisumažinti arba apriboti. Suteikiame jums 5 metu garantija užtikrindami puikias savybes ir sklandu „STEINEL-Professional“ sensorinio gaminio veikima. Garantuojame, kad šiame gaminye nera medziagos, gamybos ir konstrukciniu defektu. Garantuojame sklandu visu elektroniniu daliu ir kabeliu veikima ir užtikriname, kad visos naudotos medziagos ir ju paviršiai yra be trukumu.

Galiojimas:

jeigu norite pareikstipretenzija del gaminio, atsijskite jj visa, apmokejegabenimo išlaidas, su originaliu pirkimo dokumentu, kuriameturi buti nurodyta pirkimo data ir pavadinimas, pardavejui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantine 32, Kaunas) arba tiesiaigamintojui šiuo adresu: Neries krantine 32, LT-48463 Kaunas. Todel rekomenduojame pirkimo dokumenta saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidu ir neatsako už rizika gražinant. Informacijos kaip pasinaudoti garantine teise rasite mūsu svetainéje [e-mail].

Garantinio ivykio atveju arba jeigu turite klausimu, susijusiu su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budincija linija 8-37-408030.

10. Techninai duomenys

• Matmenys (A × P × G): 49,8 × 43,0 × 15,1 mm

• I tampos diapazonas: 9,5 VDC-22,5 VDC (pagal IEC62368-101)

• Tip. elektros suvartojimas DALI (esant 16,5 V): 2,7 mA

• Maks. elektros suvartojimas DALI (jjungimo srové esant 22,5 V): 9 mA
  DALI-2 adresai: 1
• lvestis per: bepotencialis mygtukas / jungiklis
• Ivesciug kiekis: 4
• lvesties gnybtu zenklinimas: K1, K2, K3, K4
• Maks. laido ilgis: 50 m
• Maks. korpuso temperatura: 75 °C
• Saugos klase: II. naudoant pagal paskirtj
• IP apsaugostips: IP20
• Aplinkos temperatūrā: nuo - 20 iki + 50 °C

11. Trikciu salinimas

Prietaise nera jtampos.

• Saugiklis nejjungtas arba sugedes.

• Junkite saugiklj.

• Pakeiskite sugedusj saugiklj.

• Nutrūko laidas.

• Jtamos indicatorium patikrinkite linija.
• Tinklo jvade jvyko trumpasis jungimas.
• Patikrinkite jungtis.
• Issijungé tinklo jungiklis (jei yra).
• Junkite tinklo jungiklj.
