Typ produktu	Spojka pre tlačidlá DALI-2
Značka	Steinel
Model	PC4
Rozmery (V x Š x H)	49,8 x 43,0 x 15,1 mm
Rozsah napätia	9,5 V DC - 22,5 V DC
Typický elektrický príkon DALI (16,5 V)	2,7 mA
Max. elektrický príkon DALI (22,5 V)	9 mA
Adresy DALI-2	1
Počet vstupov	4
Typ vstupu	Voľný potenciál tlačidlo/spínač
Označenie vstupných svoriek	K1, K2, K3, K4
Max. teplota krytu	75 °C
Trieda ochrany	II
Stupeň krytia IP	IP20
Teplota okolia	-20 °C až +50 °C
Max. dĺžka kábla spojky	50 m
Čistenie a údržba	Čistite len na sucho. Nie je potrebná žiadna údržba.
Záruka výrobcu	5 rokov pre spotrebiteľov a podnikateľov (podľa podmienok)
Súlad	Smernica 2014/53/EÚ

Často kladené otázky - PC4 STEINEL

Aká je úloha spojky pre tlačidlá PC4 ?

PC4 umožňuje integrovať až štyri bežné tlačidlá do systému osvetlenia DALI. Signály prenáša cez DALI do aplikačného radiča (APC).

Aký je požadovaný napájací zdroj ?

PC4 pracuje v rozsahu napätia 9,5 V DC až 22,5 V DC, typicky napájaný zbernicou DALI.

Koľko tlačidiel je možné pripojiť ?

Môžete pripojiť až 4 tlačidlá (alebo spínače) s voľným potenciálom na svorky K1 až K4.

Kde nainštalovať spojku PC4 ?

Je určená na inštaláciu do zapustenej krabice s minimálnou hĺbkou 60 mm. Mimo otrasov, mimo výbušných zón a na nehorľavých povrchoch.

Aké sú elektrické riziká, ktoré treba zvážiť ?

Kontakt s časťami pod napätím môže spôsobiť zásah elektrickým prúdom. Vždy odpojte napájanie pred akýmkoľvek zásahom a skontrolujte neprítomnosť napätia testerom.

Vyžaduje PC4 údržbu ?

Nie, zariadenie nevyžaduje žiadnu údržbu. Čistite ho len na sucho, aby ste predišli riziku zásahu elektrickým prúdom.

Aká je maximálna dĺžka káblov ?

Maximálna dĺžka káblov medzi spojkou a tlačidlami je 50 metrov, vedených v plastovom káblovom kanáli.

Ako nakonfigurovať funkcie spojky ?

Funkcie tlačidiel (napr. zapnutie, stmievanie) sú programovateľné počas uvádzania do prevádzky prostredníctvom aplikačného radiča DALI.

Čo robiť v prípade poruchy ?

Skontrolujte poistku, kabeláž a napájanie. Prečítajte si časť Odstraňovanie porúch v návode. Ak problém pretrváva, kontaktujte odborníka.

Aká je dĺžka záruky ?

Steinel poskytuje záruku 5 rokov pre spotrebiteľov a podnikateľov (podľa podmienok). Vzťahuje sa na chyby materiálu alebo výroby.

NÁVOD NA OBSLUHU PC4 STEINEL

• Dlouhý maximálne 50 m.
• Musí byt uložen v samostatné m vedení s plastovým plastěm.

5. Montáž

Ohrożeni elektrickYM proudem!

• Identifikovat pripojovaci vedeni.
  Správné spojit pripojovaci vedení.

Příprava k montáži

• Chránene autorským právom. Dotlac, aj ked'iba v skrátenej verzii, je povolená iba s naśim suhlasom.
• Vyhradzujeme si przyvo na zmeny služiace technickémuPokroku.

Varovanie pred nebezpečenstvami!

Tento námod obsahuje dôležité informácie o bezpečnej manipulácii s vyrobkom. V texte sa nachádzaju upozornenia na možné nebezpečenstva. Nedodržanie pokynovmöze spósobit smrt alebo tăzké poranenia.

• Návod si dōkladne prečitajte.
  Dodržiavajte bezpečnostné pokyny.

• Námod uložte na dostupnom miesto.

• Práca s elektrickým prudommöze viestknebezpečnym situáciam. Pri kontakte s dielmi, ktoré vedu elektricky prud, moze dojstk elektrickému šoku, popálinám alebo smrti.

• Prácu na sietovom napati smie vykonávat len kvalifikovany odborný personal.
• Dodržiavajte národné instalačné predpisy a podmienky pripojenia (napr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Používajte iba originálne náhradné diely.
• Opravy smie vykonávat iba odborná prevázka.

3. Popis vyrobku

Správné použivanie

• Rozhranie pre bežne dostupné instalačné tlačidlovyypínače.
  -Vhodné na instaláciu do podomietkovej instalacnej krabice s minimálou híbkou 60 mm.

Nesprávné používanie

• Pripojky na Rozhrani pre tlačidlové vypínače nie suvhodné pre sieťové napătie.

Princip fungovania

• 1 rozhranie pre tlačidlové vypínače
• 1 karta bezpečnostnych udajov
  -1 stručný námod

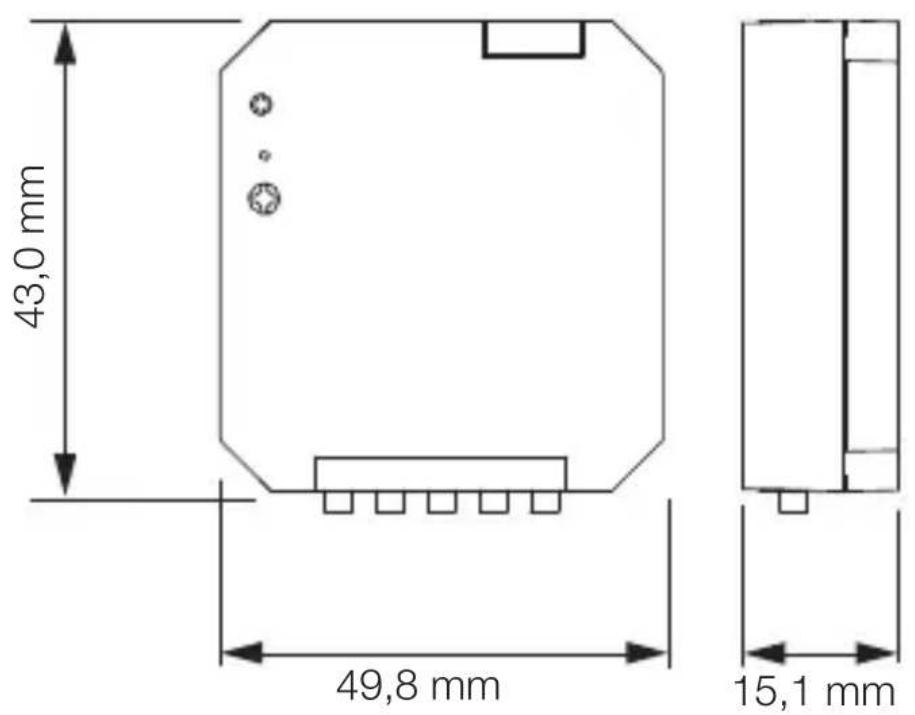

Rozmery vyrobku

3.2

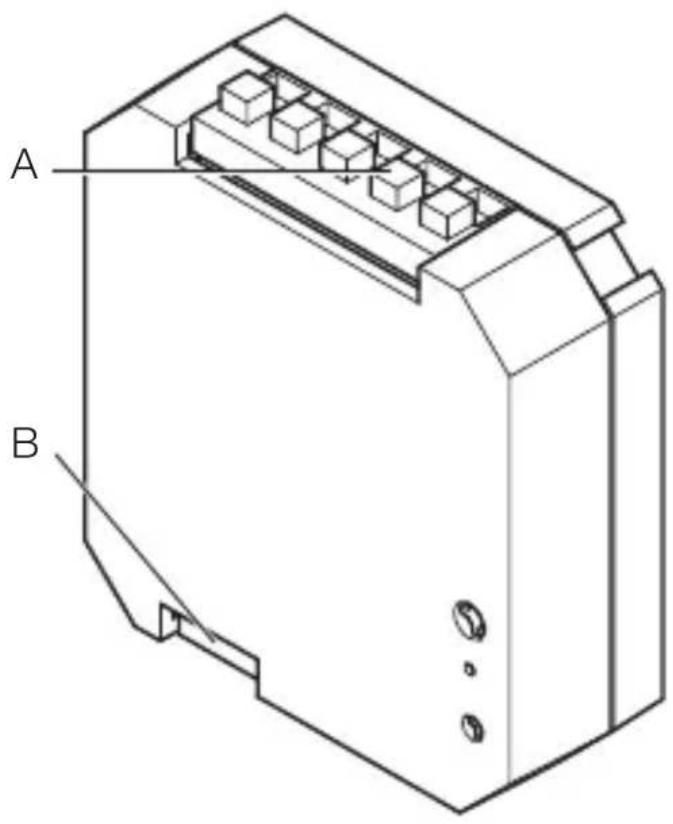

Prehlad vyrobku

3.3

A Prípojky pre tlačidlovie vypínače
B Vstup DALI-2

SK

Sietové privodné vedenie pozostáva z viacžilového kábla:

L = Fáza (zvyčajne Čierna, hnedá alebo sivá)

N = Neutrálny vodič (zvyčajne modrý)

Pri kontakte s dielmi, ktoré vedú elektricky prud, može dôjst' k elektrickému šoku, popáleníám alebo smrti.

• Odpojte elektricky prud a preruste privod napatia.
• Skontrolujte beznapăťovost pomocou skúšačky napătia.
• Ubezpečte sa, ze privod napătia dostane prerušený.

Nebezpečenstvo materiałychnych škôd!

Zámena prípojnych vedenímöze spôsobit skrat.

• Identifikujte jegnotlivé prípojné vedenia.
• Pripojné vedenia správné zapojte.

Priprava na montáž

• Vsetky diely skontrolujte vzhladom na poskodenie. Pri poskodeniach vyrobok neuvadzajte do prevadzky.
• Oboznámte sa s montážnou situáciu a suvisiacimi dokumentmi.
• Vyberte vchodné miesto montáže.

-Miesto bez otrasov.
-Oblasti bez nebezpečenstva vybuchu.
-Povrchy bez Iahko horlavého materialiu.

5.1

• Pripravte si potrebné náradie a material: -skrutkovač.

Montážny postup

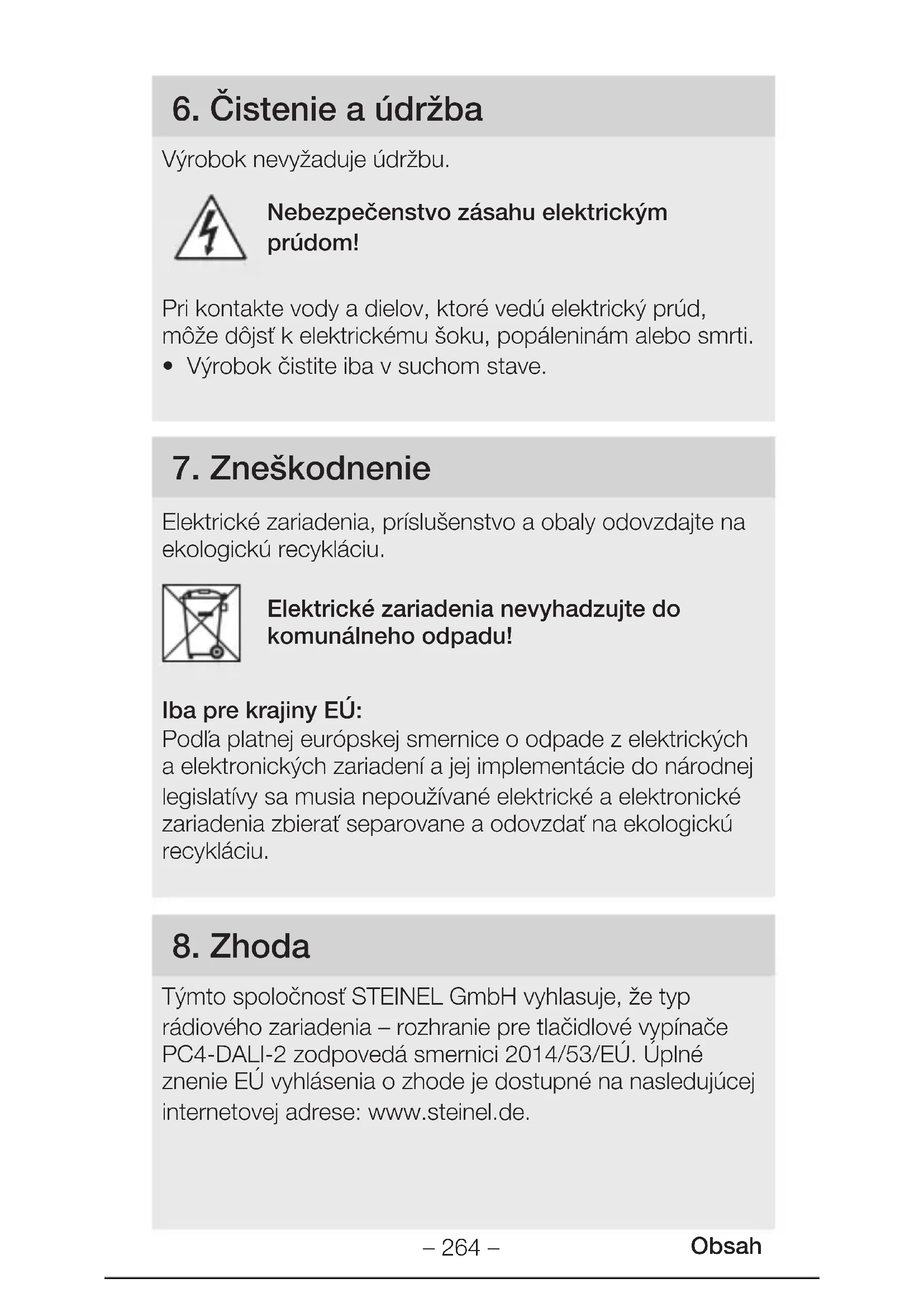

Pri kontakte vody a dielov, ktoré vedú elektrický prud, moźte dōjst k elektrickému šoku, popáleníám alebo smrti.

• Vyrobok Čistite iba v suchom stave.

7. Zneškodnenie

Elektrické zariadenia, prislušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho oppadu!

Iba pre krajiny EU:

Podl'a platnej europjskej smernice o opdade z elektrickych a elektronickych zariadeni a jej implementacja do národnej legislátvy sa musia nepouživané elektrické a elektronické zariadenia zbierat separovane a odovzdat na ekologicku recykláciu.

8. Zhoda

Tymto spolocnost STEINEL GmbH vyhlasuje, ze typ radiosvoho zariadenia - rozhranie pre tlacidlove vypinace PC4-DALI-2 zodpoveda smernici 2014/53/EU. Üplné znenie EU vyhlasenia o zhode je dostupné na nasledujucej internetovej adrese: www.steinel.de.

9. Záruka vyrobcu

Záruka vyrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko

Ako kupujucemu vam voči predajcovi prináležia zákonom stanovené prava. Pokial'takéto práva vo vašej krajine existuju, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročné záruku na bezchybný stav a náležité fungovanie vasho vyrobku STEINEL zo série Professional Sensorik. Garantujeme,Že tento vyrobok neobsahuje Žiadne materialové, vyrobné ani konstrukné chyby. Garantujeme funkčnost všetkých elektronických sučiastok a kálov, ako aj bezchybnost všetkích použitych materialov a ich povrchov.

Uplatnenie záruky:

Ak chcete svoj vyrobok reklamovat, zašlite ho v kompletnom stave a s uhradenými prepravnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovat dátum kúpy a označenie vyrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporćame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady a rizíka spojené so spätným zaslaním nepreberá spoločnost STEINEL Žiadnu zodpovednost.

• Rozmery (V × Š × H): 49,8 × 43,0 × 15,1 mm
• Rozsah napātia: 9,5 V DC-22,5 V DC (podla IEC 62368-101)
  Typ. odber prudu DALI (pri 16,5 V): 2,7 mA
• Max. odber prudu DALI (spinací prud pri 22,5 V): 9 mA
• Adresy DALI-2: 1
  -Vstup cez: bezpotencialovy tlačidlový vypínač/spínač
• Počet vstupov: 4
• Oznacenie vstupnych svoriek: K1, K2, K3, K4
• Max. dlžka kábla: 50 m
• Max. teplota telesa: 75 °C
• Trieda ochrany: II. pri správnom používaní
• IP kryptie: IP 20
• Teplota okolia: -20 °C až +50 °C
