Тип продукт	Съединител за бутони DALI-2
Марка	Steinel
Модел	PC4
Размери (В x Ш x Д)	49,8 х 43,0 х 15,1 мм
Обхват на напрежение	9,5 VCC - 22,5 VCC
Типично захранване от DALI (16,5 V)	2,7 mA
Максимално захранване от DALI (22,5 V)	9 mA
Адреси DALI-2	1
Брой входове	4
Тип вход	Бутон/превключвател без потенциал
Маркировки на входните клеми	K1, K2, K3, K4
Макс. температура на корпуса	75 °C
Клас на защита	II
Степен на защита IP	IP20
Работна температура	-20 °C до +50 °C
Макс. дължина на кабелите на съединителя	50 m
Почистване и поддръжка	Почиствайте само на сухо. Не изисква поддръжка.
Гаранция на производителя	5 години за потребители и предприемачи (според условията)
Съответствие	Директива 2014/53/ЕС

Често задавани въпроси - PC4 STEINEL

Каква е ролята на съединителя за бутони PC4?

PC4 позволява интегрирането на до четири стандартни монтажни бутона в осветителна система DALI. Той предава сигналите чрез DALI към контролера на приложението (APC).

Какво е изискваното захранващо напрежение?

PC4 работи в диапазон на напрежение от 9,5 VCC до 22,5 VCC, като обикновено се захранва от шината DALI.

Колко бутона могат да бъдат свързани?

Можете да свържете до 4 бутона (или превключватели) без потенциал на клеми K1 до K4.

Къде да инсталирам съединителя PC4?

Проектиран е за монтаж в вграден корпус с минимална дълбочина 60 mm. Да се монтира на място, защитено от удари, извън взривоопасни зони и върху незапалими повърхности.

Какви са електрическите рискове, които трябва да се вземат предвид?

Досегът с части под напрежение може да доведе до токов удар. Винаги изключвайте захранването преди всяка намеса и проверявайте липсата на напрежение с тестер.

Изисква ли PC4 поддръжка?

Не, устройството не изисква никаква поддръжка. Почиствайте го само на сухо, за да избегнете риск от токов удар.

Каква е максималната дължина на кабелите?

Максималната дължина на кабелите между съединителя и бутоните е 50 метра, които трябва да бъдат положени в пластмасова тръба.

Как да конфигурирам функциите на съединителя?

Функциите на бутоните (напр. включване, димиране) са програмируеми по време на въвеждане в експлоатация чрез контролера на приложението DALI.

Какво да правя при неизправност?

Проверете предпазителя, окабеляването и захранването. Консултирайте се с раздела Отстраняване на неизправности от ръководството. Ако проблемът продължава, се свържете с професионалист.

Каква е продължителността на гаранцията?

Steinel предлага гаранция от 5 години за потребители и предприемачи (според условията). Тя покрива дефекти на материали или производство.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PC4 STEINEL

Посnéователноct 3a монтж

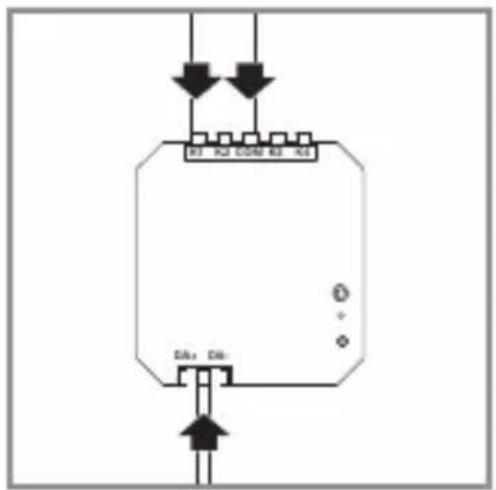

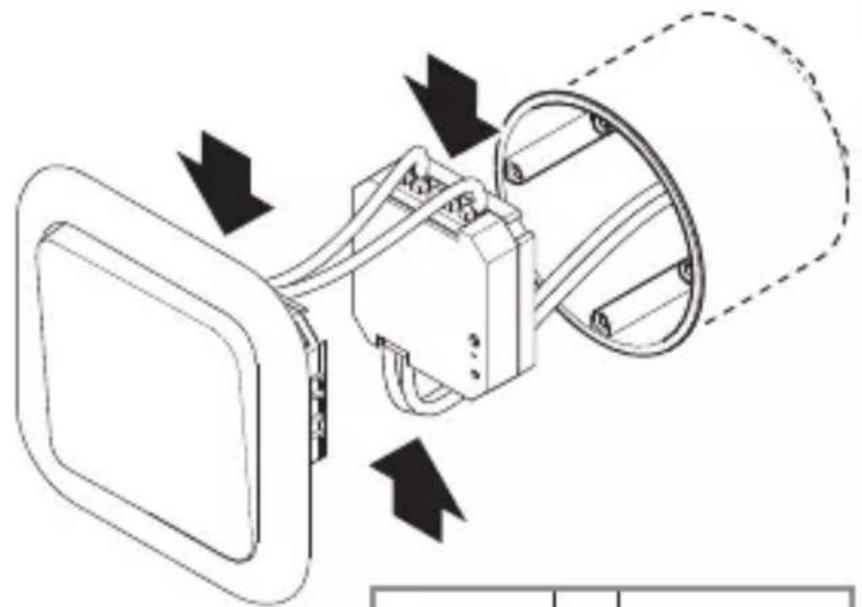

Приимер за у鞘тpe6a: 1 Клиу

5.2

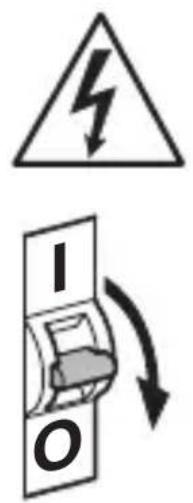

-Да ce посигурп пpeкьсване на habржениTo.
- Мржов rat ka6e Na ce CBbpxe cnopec xemata.

→,4.Електуеско CBbp3BaHe"

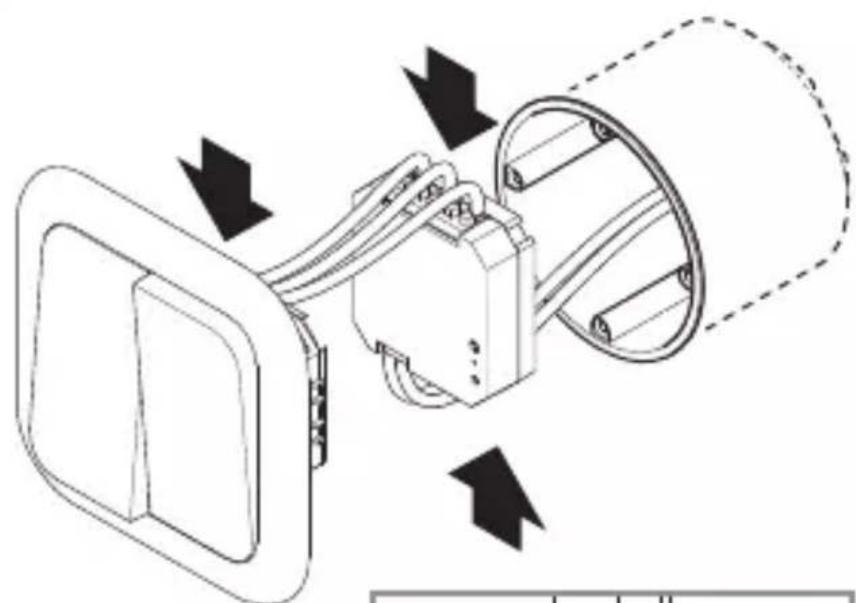

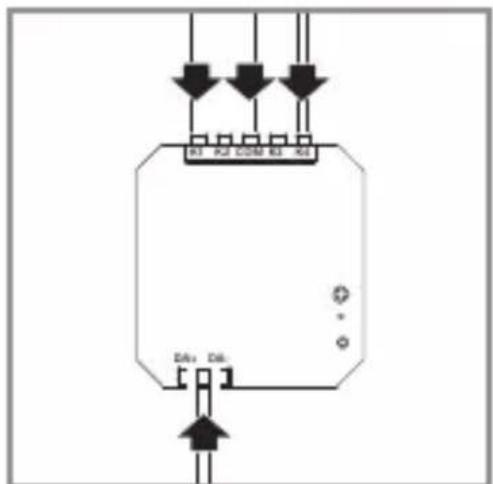

Приимер за уnotpe6a: Двоен Клич

5.3

• Да се посигурипpeкьсване на habржени.To.
• Мржов rat ka6e Na ce CBbpxe cnopei cxemata.

"4.Електуеско CBbp3BaHe"

5.4

KJIIOUOBnIHTeppeic Da Ce NocTaBn B KyTna.

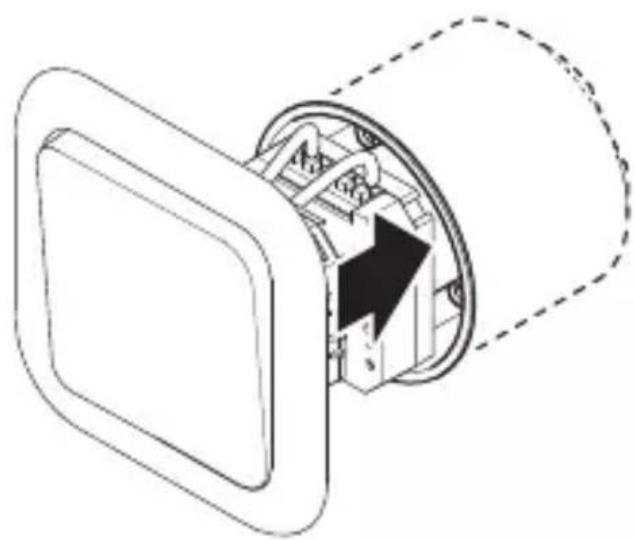

KloubT da ce noctabn Bbpxy Kytnra.

5.5

• EneKtpo3axpaHbAHeTo Da Ce BKnIOuN.
