Produkta veids	DALI-2 spiedpogu savienotājs
Zīmols	Steinel
Modelis	PC4
Izmēri (A x P x D)	49,8 x 43,0 x 15,1 mm
Sprieguma diapazons	9,5 VDC - 22,5 VDC
Tipiskais DALI barošanas spriegums (16,5 V)	2,7 mA
Maksimālais DALI barošanas spriegums (22,5 V)	9 mA
DALI-2 adreses	1
Ieieju skaits	4
Ieejas tips	Potenciāli brīva poga/slēdzis
Atzīmes uz ieejas spailēm	K1, K2, K3, K4
Maksimālā korpusa temperatūra	75 °C
Aizsardzības klase	II
IP aizsardzības pakāpe	IP20
Apkārtējās vides temperatūra	-20 °C līdz +50 °C
Maksimālais savienotāja kabeļa garums	50 m
Tīrīšana un apkope	Tīrīt tikai sausu. Nav nepieciešama apkope.
Ražotāja garantija	5 gadi patērētājiem un uzņēmējiem (atkarībā no nosacījumiem)
Atbilstība	Direktīva 2014/53/ES

Bieži uzdotie jautājumi - PC4 STEINEL

Kāda ir PC4 spiedpogu savienotāja loma ?

PC4 ļauj integrēt līdz četrām standarta spiedpogām DALI apgaismojuma sistēmā. Tas pārraida signālus caur DALI uz lietojumprogrammas kontrolleri (APC).

Kāds ir nepieciešamais barošanas spriegums ?

PC4 darbojas sprieguma diapazonā no 9,5 VDC līdz 22,5 VDC, parasti barots no DALI kopnes.

Cik spiedpogas var pieslēgt ?

Var pieslēgt līdz 4 spiedpogām (vai slēdžiem), kas ir potenciāli brīvas, uz spailēm K1 līdz K4.

Kur uzstādīt PC4 savienotāju ?

Tas ir paredzēts uzstādīšanai padziļinātā kastē ar minimālo dziļumu 60 mm. Izvairieties no triecieniem, sprādzienbīstamām zonām un uzstādiet uz nedegošām virsmām.

Kādi elektriskie riski jāņem vērā ?

Saskaņā ar sprieguma daļām var izraisīt elektrošoku. Vienmēr atslēdziet barošanu pirms jebkādas iejaukšanās un pārbaudiet sprieguma neesamību ar testeri.

Vai PC4 nepieciešama apkope ?

Nē, ierīcei nav nepieciešama apkope. Tīriet to tikai sausu, lai izvairītos no elektrošoka riska.

Kāds ir maksimālais kabeļu garums ?

Maksimālais kabeļu garums starp savienotāju un spiedpogām ir 50 metri, jānovada plastmasas caurulē.

Kā konfigurēt savienotāja funkcijas ?

Spiedpogu funkcijas (piem., ieslēgšana, aptumšošana) ir programmējamas nodošanas ekspluatācijā laikā caur DALI lietojumprogrammas kontrolleri.

Ko darīt darbības traucējumu gadījumā ?

Pārbaudiet drošinātāju, savienojumus un barošanu. Skatiet sadaļu Defektu novēršana rokasgrāmatā. Ja problēma turpinās, sazinieties ar speciālistu.

Kāds ir garantijas termiņš ?

Steinel piedāvā 5 gadu garantiju patērētājiem un uzņēmējiem (atkarībā no nosacījumiem). Tā sedz materiālu vai ražošanas defektus.

LIETOŠANAS INSTRUKCIJA PC4 STEINEL

• Darbošanās ar elektrisko strāvu var izraisīt bistamas situacijas. Pieskaršanās strāvu vadošām dalle mvar izraisīt šoku, apdegumus vai nāvi.
• Darbu ar elektrotíkla spriegumu jäveic profesiónali kvalificētam personalām.
• Jäievērō viētējo instalēsanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., DE: VDE 0100,

• Saskarne pardošana pieejamiem intalacijas sledžiem.
• Piemērots zemapmetuma Rozetes ar minimālo dzilumu 60 mm iebūvei.

Nepareiza lietošana

• Pieslēgumi manipulatoru savienotājam nav piemēroti tīkla spriegumam.

Darbības princips

• Manipulatoru savienotājs integre papildslēdžus DALI gaismas sistēmā.
• Katram manipulatoru savienotājam var pieslēgt lidz Četriem pardošana pieejamiem instalacijas sledžiem.
• Manipulatoru savienotajs dod signalu caur DALI Application Controller (APC) / vadibas iericei.
  -Tausti nfu kci jirbrivi programejama iedarbinot.

Piegades apjoms

3.1

1x

1x

• 1 Spiedpogu savienotājs
• 1 Drošības dati lava
• 1 Atrais starts

Izstrādājuma izmeri

3.2

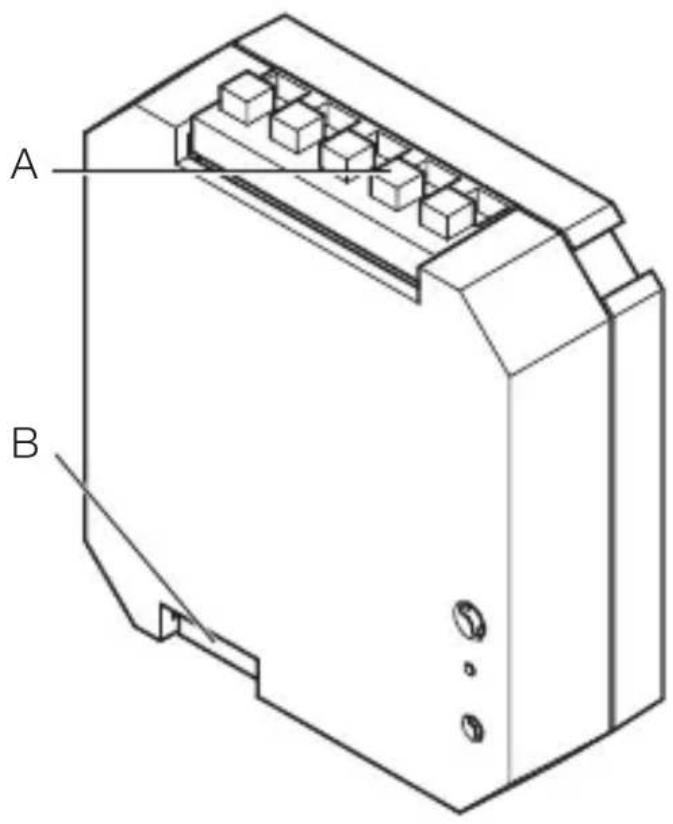

lerices komplektacija

3.3

A Pieslegumu sledzis
B DALI 2 ieeja

LV

4. Elektriskais pieslęgums

Slēguma plāni

4.1

Tikla pievadvadu veido vairaku dzislu kabelis:

L = Faze (parasti melns, bruns vai peleks)

N = Nulles vads (parasti zils)

DA+ = Pieslēgums DALI BUS (brūns)

DA- = Pieslēgums DALI BUS (brūns)

Kanali / apgades sledzis:

K1 = 1. kanāls

K2 = 2. kanals

K3 = 3. kanāls

K4 = 4. kanāls

COM = apgades sledzis

Slédža kabelis

• Maks. 50 m garš.
• Jāmontē atseviška, pastmasas ieskauta vada.

5. Montaža

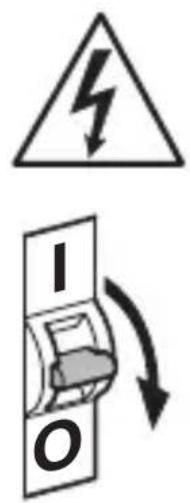

Risks saistibā ar elektrisko strāvu!

Pieskarśanās strāvu vadosām dallevar izraisit šoku, apdegumus vai navi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Parbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek partraukta.

Bojājumu risks!

Piesleguma kabelu sajauksana var izraisit issavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montăžai

• Parbaudiet visas detalias, vai tās nav bojatas. Bojāumu gadījumā nelietojiet ieri ci.
• lepazistieties ar montăžas situaciju un attiecigajiem dokumentiem.
• Izvělieties piemérotu montážas vietu.

-lzvairieties no vibracijas.
-Gaismekli nedrikst montet spradzienbistamas zonas.
-Nemontējiet ierici pie viegli uzliesmojosam vircmam.

5.1

• Nokomplektējiet vajadžīgos instrumentus un materialiu: -Skrūvgriezis.

Montážas soli

Lietosanas paraugs: 1 sledzis

5.2

• Parbaudiet, lai strvas pievade butu partraukta.
• Piesledziet tikla kabeli atbilstoši slegumu planam. →“4. Elektriskais pieslegums”

Lietosanas paraugs: 2 sledzis

5.3

• Pärbaudiet, lai strāvas pievade būtu pārtraukta.
• Piesledziet tikla kabeli atbilstoši slegumu planam.

"4. Elektriskais pieslęgums"

5.4

levietojiet taustu savienotaju Rozet.
Uzlieciet sledzi uz Rozetes.

5.5

• lesledziet elektribas apgadi.

6. Tīrīšana un kopsāna

Izstrādājumam apkope nav nepiecišama.

Risks saistibā ar elektrisko strāvu!

Udens kontakts ar stravu vadošam daß var izraisit šoku, apdegumus vai navi.

• Tiriet tikai sausu ierici.

7. Utilização

Elektroierces, piederumi un iepakojumi janodod dabai draudzigai atkartotai pärsträdei.

Nemetiet elektrierices parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlinijam par vecām elektroiericēm un elektroniskām ionicem, un to lietojumam nacionalastiesibās, nefunkcejosas elektroierices jasavac atseviski un tās JANodod dibai draudzīgai atkārtotai pārstrādei.

8. Atbilstība

Ar šo STEINEL GmbH pazino, ka radioiekárta taustušu savienotājs PC4-DALI-2 atbilst direktivai 2014/53/ES. Visu ES atbilstības deklaracijas tekstu Jūs varat izlasit: www.steinel.de

9. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Väcija

Kā pircejam Jums attiecībā pret pārdevēju ir spekā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valsti. Mēs pieškiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionalā sensorikas produkta ipašibām un darbībai. Mēs garantējam, ka šim produktam nav materiaīla, rǎzošanas un konstrukcjjas defektu. Mēs garantējam visu elektronisko būvdaμu un kabeiμeksplaatacijas drošumu, kā ari visu izmantoto materiaiμu un to virsmu nevainojamību.

Sudzibu iesniegšana:

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācījā, apmaksājot pasta izdevumus, pievienojot origināo Čeku, kā aīnorādot pirkuma datumu un produkta apzimējumu, Jūsu pārdevējam vai tiesi mums: SIA Ambergs, Brīvības gatte 195-20, LV-1039, Rīga. Tādel mēs iesakām rūpīgi saglabāt pirkuma Čeku līdz garantijas laika beigām. STEINEL nenes atbildūb u partransporta bojājumiem un atpakašutisanas riskiem.

Informaciju par garantijas pieteikumu Jus atradisiet musu majas lapa www.steinel-professional.de/garantie

Ja Jums ir garantijas gadijums vai Jums ir jautajumi par Jusu iegadato produktu, Jus jebkurlaikavarat verversisservisa dienesta: 00371 29460997.

10. Tehniskie dati

• Izmēri (A x P x Dz): 49,8 x 43,0 x 15,1 mm
• Strāvas zona: 9,5 VDC -22,5 VDC

(atb. IEC62368-101)

• Tips. Strāvas uzverter DALI (pie 16,5 V): 2,7 mA
• Maks. strāvas uzverter DALI

(ieslegsanas strava pie 22,5 V): 9 mA

DALI 2 adresses: 1
- levade caur: Bezpotenciala taustiŋu / sledzi
-leeju skaits:4
-leejas spailu atzimes: K1, K2, K3, K4
- Maks. kabela garums: 50 m
- Maks. korpusa temperatura: 75 °C
-Aizsardzibas klase: II. izmantojot atbilstoši
- IP aizsardzības klase: IP 20
- Apkārtējā temperatūrā: -20 °C |dz +50 °C

11. Traucejumu novarsana

lericei netiek pievadita strava.

• Drošinātājs nav ieslēgts vai ir bojats.

• lesledziet drošinātāju.

• Nomainiet bojato drošinātāju.

• Bojats kabelis.

• Parbaudiet kabeli ar sprieguma testeri.
• Issavienojums tikla pievadvada.
• Parbaudiet pieslēgumus.
• lespejams izslegtstikla sledzis, ja tads ir ierikots.
• lesledziet tikla sledzi.
