Produkttype	Kobling for trykknapper DALI-2
Merke	Steinel
Modell	PC4
Mål (H x B x D)	49,8 x 43,0 x 15,1 mm
Spenningsområde	9,5 VDC - 22,5 VDC
Strømforbruk typ. DALI (16,5 V)	2,7 mA
Strømforbruk maks. DALI (22,5 V)	9 mA
DALI-2-adresser	1
Antall innganger	4
Inngangstype	Potensialfri trykknapp/bryter
Merking av inngangsklemmer	K1, K2, K3, K4
Maks. hus-temperatur	75 °C
Beskyttelsesklasse	II
IP-beskyttelsesgrad	IP20
Omgivelsestemperatur	-20 °C til +50 °C
Maks. kabellengde for kobling	50 m
Rengjøring og vedlikehold	Tørkes kun av. Ingen vedlikehold nødvendig.
Produsentgaranti	5 år for forbrukere og entreprenører (i henhold til vilkår)
Samsvar	Direktiv 2014/53/EU

Ofte stilte spørsmål - PC4 STEINEL

Hva er rollen til kobling for trykknapper PC4?

PC4 gjør det mulig å integrere opptil fire vanlige installasjonsknapper i et DALI-lyssystem. Den sender signalene via DALI til applikasjonskontrolleren (APC).

Hva er den nødvendige spenningen?

PC4 fungerer i et spenningsområde på 9,5 VDC til 22,5 VDC, vanligvis strøm fra DALI-bussen.

Hvor mange trykknapper kan kobles til?

Du kan koble til opptil 4 potensialfrie trykknapper (eller brytere) på klemmene K1 til K4.

Hvor skal PC4-koblingen installeres?

Den er designet for installasjon i en innfelt boks med en minimumsdybde på 60 mm. Beskyttet mot støt, utenfor eksplosjonsfarlige områder og på ikke-brennbare overflater.

Hvilke elektriske risikoer må tas i betraktning?

Kontakt med spenningsførende deler kan forårsake elektrisk støt. Koble alltid fra strømmen før inngrep og kontroller at det ikke er spenning med en tester.

Krever PC4 vedlikehold?

Nei, enheten krever inget vedlikehold. Tørk den bare av for å unngå risiko for elektrisk støt.

Hva er maksimal kabellengde?

Maksimal kabellengde mellom koblingen og trykknappene er 50 meter, og skal legges i en plastkabelkanal.

Hvordan konfigurerer man koblingens funksjoner?

Funksjonene til trykknappene (f.eks. tenning, dimming) er programmerbare under idriftsettelse via DALI-applikasjonskontrolleren.

Hva gjør man ved feil?

Kontroller sikringen, kablingen og strømforsyningen. Se avsnittet Feilsøking i håndboken. Hvis problemet vedvarer, kontakt en fagperson.

Hva er garantitiden?

Steinel tilbyr en garanti på 5 år for forbrukere og entreprenører (i henhold til vilkår). Den dekker material- eller produksjonsfeil.

BRUKSANVISNING PC4 STEINEL

4. Elektrisk til Slutting

Eldiagrammer

4.1

N = nulleder (oftest blå)

DA+ = tilslutnng til DALI-BUS (brun)

DA- = tilslutnngtilDALI-BUS(brun)

COM = forsyning til kontakter

Kontaktkabel

• Maksimalt 50 m langt.
• Skal fores i en separat plastindkapslet ledning.

5. Montering

Fare pga. elektrisk strøm!

6. Rengøring og vedligeholdelse

Produkt er vedligeholdesesfrit.

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

Advarsel om fare på grunn av strøm!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisingen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av encheten. Det gjores ekstra oppmerksom på mulige farer. Ignoreresppe, kan dette.fore til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  Folg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan före til farlige situasjoner. Berøring av strømførende deler kan före til elektrisk sjokk, forbrenninger eller død.

• Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
• Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utfores av fagbedrifter.

3. Beskrivelse av encheten

Forskriftsmessig bruk

• Grensesnitt for vanlige trykkbrytere til installationsjon.
• Egner seg for montering i en innfelt boks med 60 mm minstedybye.

Ikke forskriftsmessig bruk

• Koblingene på trykkbryterkobligen egner seg/DDne for nettspenning.

Funksjon

• Trykkbryterkoblingen integrerer ytterligere trykkbrytere i et DALI-lyssystem.
• Det kan kobles optil fire vanlige trykkbrytere for installationsjon til hver trykkbryterkobling.
• Trykkbryterkoblingen gir signalene videre til Application Controller (APC) / styringsenheten via DALI.
• Trykkbryternes funksjon kan programmeres fritt ved igangsetting.

Leveringsomfang

3.1

1x

1x

NO

• 1 trykkbryterkobling
• 1 sikkerhetsdatablad
• 1 hurtigstart

Produktmal

3.2

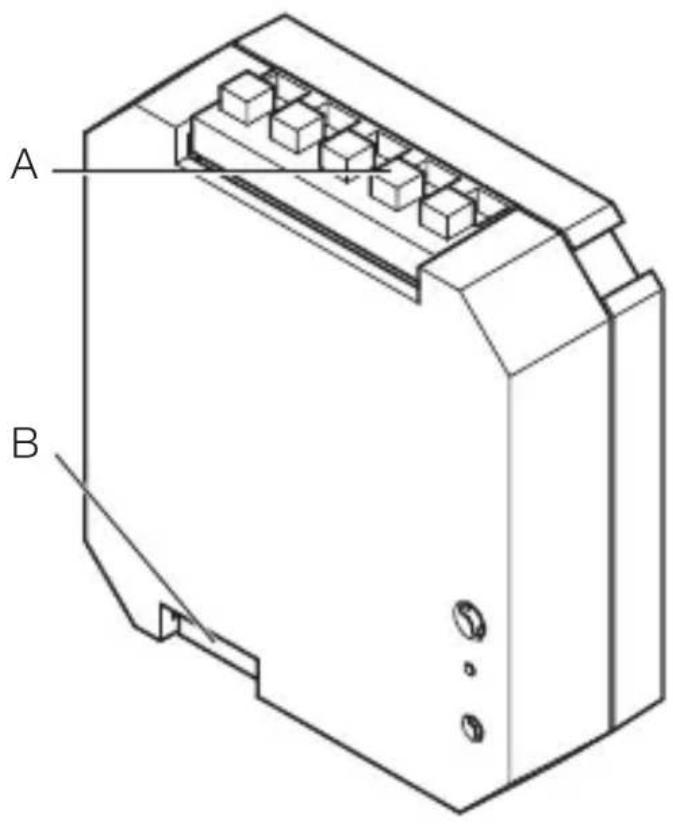

Oversikt over apparatet

3.3

NO

A Tilkoblinger trykkbryter
B DALI-2-inngang

4. Elektrisk tinkobling

Koblingssskjema

4.1

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

DA+ = tilkobling til DALI-BUS (brun)

DA- = tilkoblingtilDALI-BUS(brun)

Kanaler / forsyning trykkbryterkobling:

K1 = kanal 1

K2 = kanal 2

K3 = kanal 3

K4 = kanal 4

COM = forsyning trykkbryter

Trykkbryterkabel

• Maks. 50 m lang.
• Ma legges i en separat plastmantlet ledning.

5. Montering

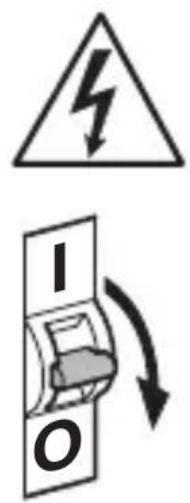

Elektrisk strøm kan utgjore fare!

Berøring av strømførende deler kan.fore til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførlsen.
• Bruk en spenningstester til Å kontrollere at ledningen er stromfri.
  Pase at strømtilforselen forblir stanset.

Fare for materielle skader!

Forveksles tikkoblingsledningene, kan dette.fore til kortslutning.

• Kontroller alle komponenter for skader. Ikke ta encheten i bruk hvis den er skadet.
  Gjør deg kjent med monteringssituasjonen og de tilhorende dokumentene.
• Velg et egnet monteringssted.

-Vibrasjonsfritt.
- Ikke i eksplosive omgivelser.
- Ikke pålett antennelige overflater.

5.1

• Finn fram不同程度 verktøy og materiale: -skrutrekker.

Fremgangsmåte ved montering:

Eksempel på bruk: 1 trykkbryter

5.2

Pase at strømtilforselen er stanset.
Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tinkobling»

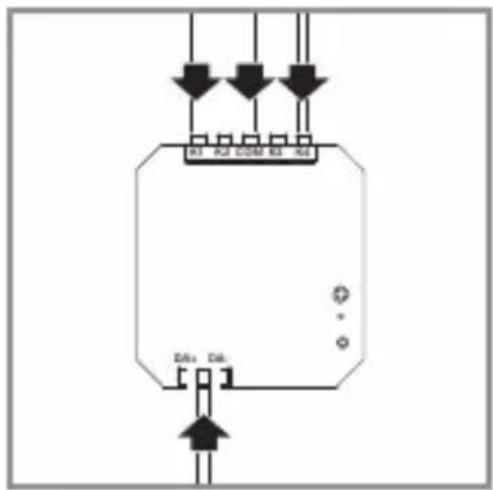

Eksempel på bruk: 2 trykkbrytere

5.3

Pase at strømtilforselen er stanset.
Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tinkobling»

5.4

NO

• Sett trykkbryterkoblingen inn i boksen.
• Sett trykkbryteren på boksen.

5.5

• Slå på strømtilførşelen

6. Rengjøring og stell

Apparatet er vedlikeholdsfritt.

Elektrisk strøm kan utgjore fare!

Kommer strømførende deler i kontakt med vann, kan dette fore til elektrisk sjokk, forbrenninger eller død.

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet soppel og gjenvinnes på en miljøvennlig måte.

8. Samsvarserklæring

Herved erklærer STEINEL GmbH at det tradløse anlegget av type trykkbryterkobling PC4-DALI-2 oppfyller kravene i 2014/53/EU. Du finner EU-samsvarserklæringen i sin helhet på følgende internettadresse: www.steinel.de

9. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som kjøper har du eventuelt lovfestede mangeellergarantirettigheter overfor selger. I den grad disserettighetene finnes i ditt land, verken innskrenkes ellerforkortes dePGA grunn av vargarantierklæring.Vigir deg fem Års garanti pà at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produitet ikke har material-, produksjons-ller konstruk sjonsfeit. Vi garanterer at allelektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du onsker Å reklamere på produitet,@mà du pakke det godt inn, frankere det og sende hele produitet i retur samaen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS - Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor Å ta godt varre på kjøpskvitteringen til garantiperioden er utlopt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

Ta gjerne kontakt med oss om du har garantikrav ellerspørsmål angændeproduktet ditt.
Du nær oss på [phone].

10. Tekniske spesifikasjoner

• Mäl (h × b × d): 49,8 × 43,0 × 15,1 mm
• Spenningsområde: 9,5 VDC -22,5 VDC (iht. IEC62368-101)
• Typ. strømuttak DALI (ved 16,5 V): 2,7 mA
• Maks. strømuttak DALI (innkoblingsstrøm ved 22,5 V): 9 mA
• DALI-2 adresser: 1
  -Inngang via: potensialfri trykkbryter/bryter
• Antall innganger: 4
  -Merkingpaa ingangsklemmene: K1,K2,K3,K4
• Maks. ledningslengde: 50 m
• Maks. hustemperatur: 75 °C
• Kapslingsklasse: II. ved forskriftsmessig bruk
• IP-kapslingsgrad: IP 20
• Omgivelsestemperatur: -20 °C til +50 °C

Apparatet har ikke spunning.
