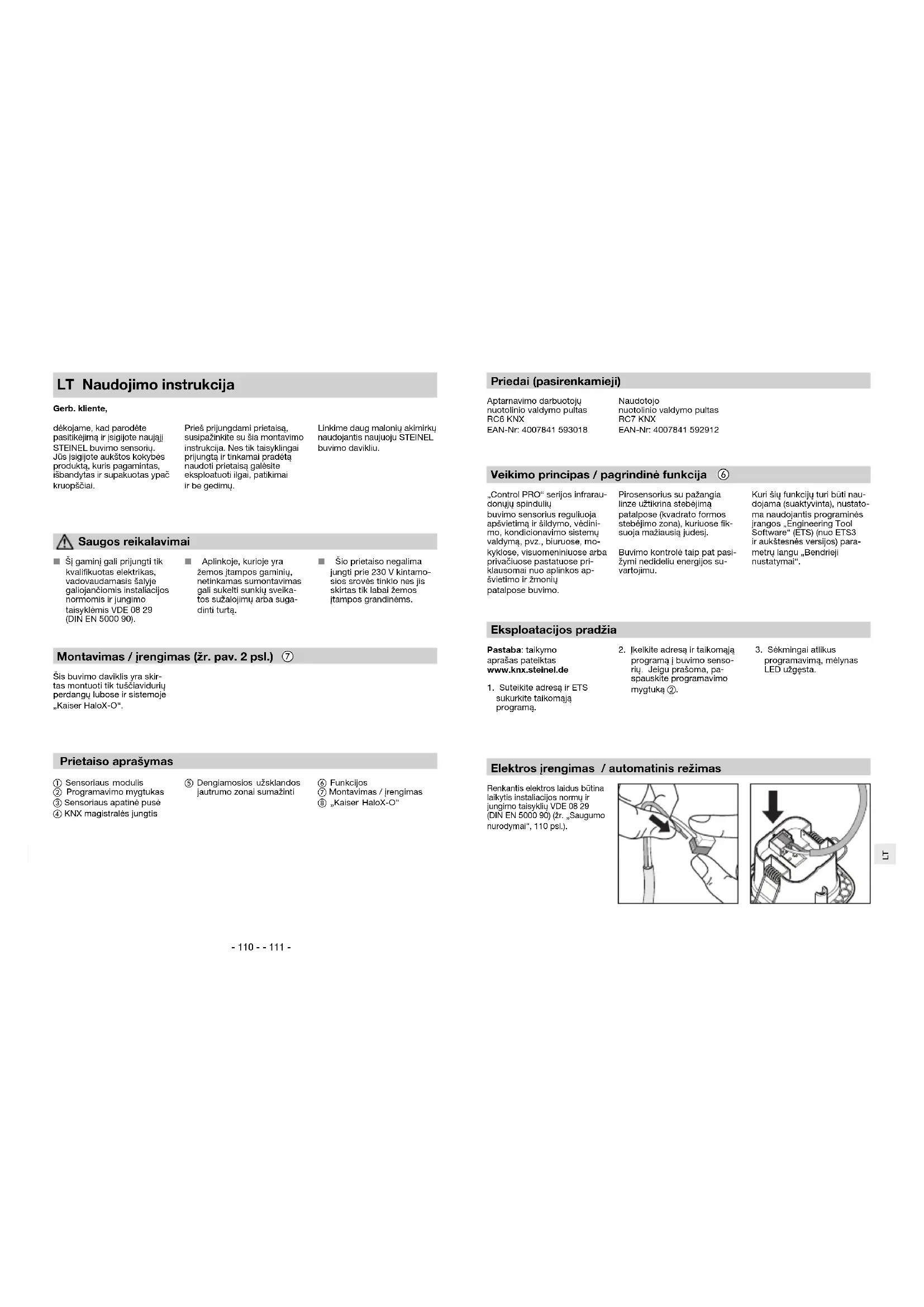

NAUDOJIMO INSTRUKCIJA IR Quattro SLIM STEINEL
dékojame, kad parodète pasltikėjimą ir [sigljote nauja] STEINEL buvimo sensorių. Jūs isigijote aukštos kokybės produktą, kuris pagamintas, išbandytas ir supakuotas ypač kruopščiai.
Prieš prijungdami prietaisą, suslpažinkite su šla montavimo instrukcija. Nes tik taisyklingai prijungta ir tinkamai pradėta naudoti prietaisą galėsite eksploatuoti ilgai, patikimai ir be gedimų.
Linkime daug malonių akimirku naudojantis naujuoju ŠTEINEL buvimo davikliu.
Saugos reikalavimai
■ Šj gaminį gali prijungti tik kvalifikuotas elektrikas, vadovaudamasis šalyje galiojančiomis installacijos normomis ir jungimo talsyklėmis VDE 08 29 (DIN EN 5000 90).
Aplinkoje, kurioje yra žemos įtampos gaminių, netinkarnas sumontavimas gali sukelti sunkių sveikatos sužalojimų arba sugadinti turtą.
Šio prietaiso negalima jungti prie 230 V kintamosios srovės tinklo nes jis skirtas tik labai žemos įtampos grandinėms.
Montavimas / jrengimas (žr. pav. 2 psl.) ⑦
Šis buvimo daviklis yra skirtas montuoti tik tuščiavidurių perdangu lubose ir sistemoje „Kaiser HaloX-O“.
Prietaiso aprašymas
① Sensoriaus modulis
② Programavimo mygtukas
③ Sensoriaus apatiné pusé
④ KNX magistralés jungtis
⑤ Dengiamosios užsklandos jautrumo zonai sumažinti
⑥ Funkcijos
⑦ Montavimas / jrengimas
⑧ „Kaiser HaloX-O“
Priedai (pasirenkamieji)
Aptarnavimo darbuotojų nuotolinio valdymo pultas RC6 KNX EAN-Nr: 4007841 593018
Naudotojo nuotolinio valdymo pultas RC7 KNX EAN-Nr: 4007841 592912
Veikimo principas / pagrindinė funkcija ⑥
„Control PRO“ serijos infrarau- donuju spindulių buvimo sensorius reguliuoja apšvietimą ir šildymo, vėdiní- mo, kondicionavimo sistemu valdymą, pvz., biuruose, mo- kyklose, visuomeniniuose arba privačiuose pastatuose pri- klausomai nuo aplinkos ap- švietimo ir žmonlų patalpose buvimo.
Pirosensorlus su pažangia linze užtikrina stebėjima patalpose (kvadrato formos stebėjimo zona), kurluose fiksuoja mažiausią judesį.
Buvimo kontrolė taip pat pasi- żymi nedideliu energijos su- vartojimu.
Kurl šlių funkcijų turl būti naudojama (suaktyvinta), nustatoma naudojantis programinės įrangos „Engineerling Tool Software“ (ETS) (nuo ETS3 ir aukštesnės versijos) parametru langu „Bendrieji nustatymai“.
Eksploatacijos pradžia
Pastaba: taikymo aprašas pateiktas www.knx.stinel.de
-
Sutelkite adresą Ir ETS sukurkite taikomają programą.
-
Ikelkite adresą ir taikomają programą i buvimo sensorių. Jeigu prašoma, pa- spauskite programavimo mygtuką ②.
-
Sékmingai atlikus programavimą, mėlynas LED užgęsta.
Elektros jrengimas / automatinis režimas
Renkantis elektros laidus butina laikytis instaliacijos normų ir jungimo taisyklių VDE 08 29 (DIN EN 5000 90) (žr. „Saugumo nurodymal“, 110 psl.).
Kvadratinė jautrumo zona ir galimybė sujungti „Master“ / „Slave“ | tinklą užtikrina paprastą, greitą ir optimalų patalpos planavimą.
Techniniai duomenys
| Matmenys: sensoriaus modulis 77 x 77 x 60 mm | |
| KNX prljunglmas prle tinklo: KNX maglstralės įtampa | |
| Nustatymai: | naudojantis ETS programine įranga, nuotolinio valdymo sistema arba magistrale |
| Šviesos kanalai:šviesa 1 - šviesa 4 | jungtl / regulluoti;perjungimo režimas: pastovus šviesos reguliavimas |
| Inercinis veikimo laikas: IQ režimas, 1–30 min., priklauso nuo buvimo ir apšvietimo | |
| Šviesos matavimas: mišri šviesa | |
| Budintis režimas: IŠJ./10–50 % | |
| Inercinis veikimo laikas: budintis režimas, trukmė ĮJ. 1–30 min. | |
| Išvadas (šildymo, vėdinimo,kondicionavimo sistemos): | priklauso nuo buvimo |
| Ijungimo vėlinimas: patalpos stebėjimas, 1–30 min. | |
| Inercinis veikimo laikas: 1–120 min. | |
| Buvimo sensoriaus inercinio veikimo laiko išvadas: | 1–255 sek. |
| Kiti išvadaí: apšvietimo lygis, scenos valdymas | |
Nuotolinio valdymo pultas
Naudotojo nuotolinio valdymo pultu RC 7 (pasirinktinis) visas funkcijas galima patoglai nusta-tyti stovint ant žemės.
Aptarnavimo valdymo pultu RC 6 (pasirinktiniu) galima patogial atlikti konfigūravimą (žr. „Priedai“, 111 ps.)
Veikimo sutrikimai
| Gedimas | Priežastis | Pagalba |
| Šviesa neišijungia | nėra įtamposnustatytas per žemasprieblandos lygisnefiksuoja judesio | patikrinkite prijungimojtampąįėtai didinkite prieblandos lygį, kol įsīljungs šviesapašalinkite kliūtis iš sensoriaus laukopatikrinkite jautrumo zoną |
| Šviesa neišijungia | patalpos apšvietimas yraper didells, lyglnant suprieblandos lygiunesibaigė inercinio veikimo laikastrikdantys šilumos šaltiniai (tik IR sensorius), pvz., šildymo ventilatoriai, atviros durys ir langai, naminiai gyvūnal, kaltrinės lemputės / halogeniniai prožektoriai, judantys daiktai | padidinkite prieblandos lygįpalaukite, kol pasibaigsinercinio veiklmo laikasarba ji sumažinkitenaudodamiesi lipdukais izoliuokite stacionarius trikdžių šaltinius |
| Esant buvimui sensorius išsljungia | per trumpas inercinio veiklmo laikasper žemas šviesos barjeras | padidinkite inercinio veiklmo laikąpakeiskite prieblandos lygio nustatymus |
| Sensorius išsijungia por vėlai | per ilgas inercinio veikimo laikas | sutrumpinkite inercinio veikimo laiką |
| Einant link sensoriaus jis įsi-jungia per vėlai | sumažintas jautrumo zonos elnant link sensoriaus ilgis | sumontuokite kitus sensoriussumažinkite atstumą tarp dvlejų sensorių |
| Nepaisant tamsaus paros laiko esant buvimui sensorius nejsijungia | pasirinktas per žemas prieblandos lygis | ar sensorius neišaktyvintas jungikliu / mygtuku?puslau automatinis režimas?padidinkite prieblandos lygį |
Šalinimas
Elektros prietaisai, priedai ir pakuotės turl būti perdirbami aplinkai nekenksmingu būdu.
Nelšmesklte elektros prietaisų kartu su buitinėmis atliekomis!
Tik ES šalims
Remlantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atllekų ir jos perkėlmo į naclonalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Gamintojo garantija
Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teisės, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, musų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami pulklas savybes ir sklandų „STEINEL-Professiona“ sensorinio gaminio veiklimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikrīname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.
Galiojimas
Jeigo norite pareikšti pretenzi- ją del gaminio, atsiyskite ji visą, apmokėje gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pava- dinimas, pardavėjui iš kurlo pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintoji šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduoja- me pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grăžinant. Informacijos kaip pasinaudoti garantine teise rasite musų svetainėje info@kvarcas.it.
Garantinio jvykio atveju arba jeigu turite klausimų, susijusiy su šiuo gaminiu, bet kada gali-te skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.
