BRUKSANVISNING IR Quattro SLIM STEINEL

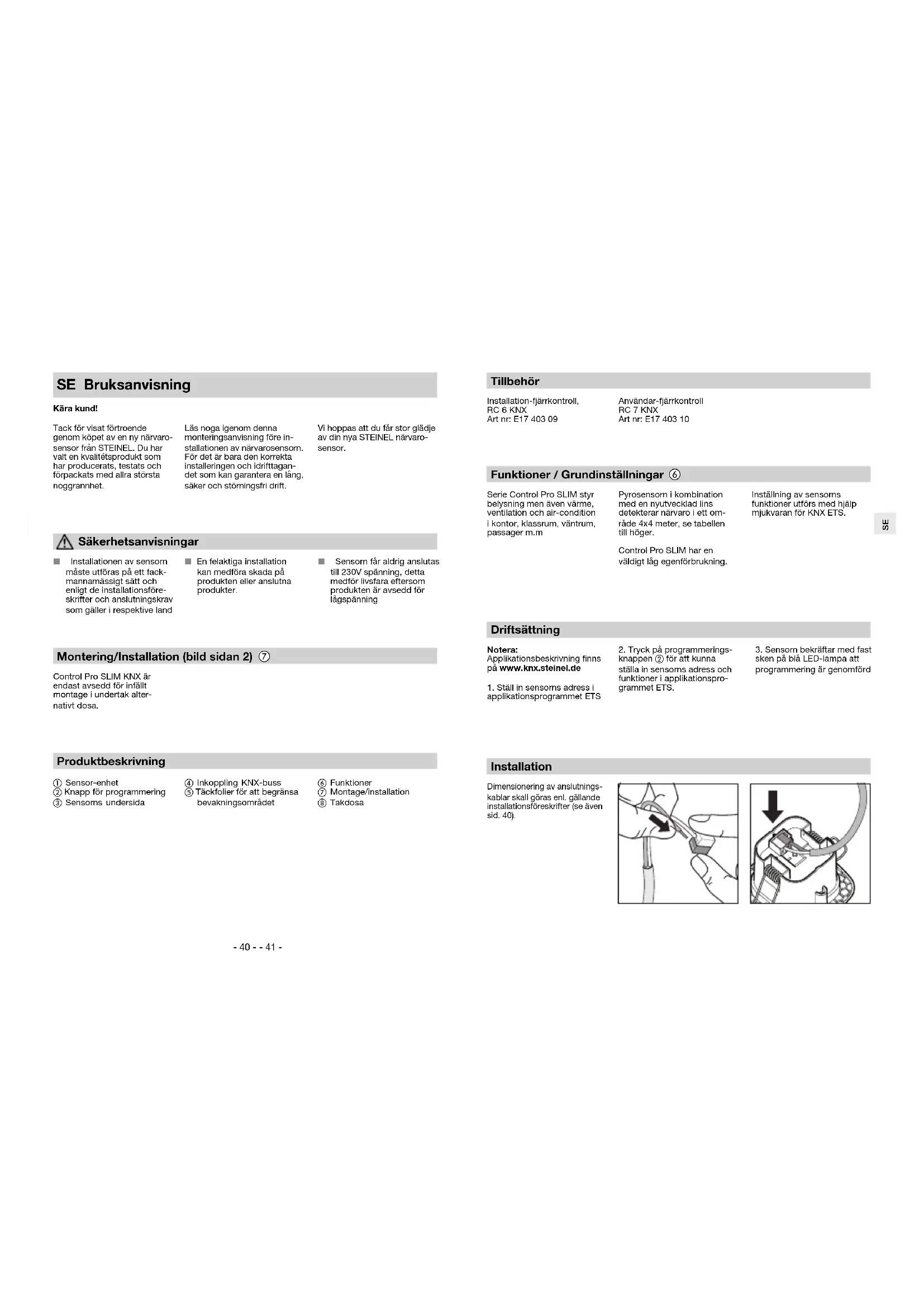

Installationen av sensorn måste utföras på ett fack- mannamässigt sätt och enligt de installationsföre- skrifter och anslutningskrav som gäller i respektive land En felaktiga installation kan medföra skada på produkten eller anslutna produkter. Sensorn får aldrig anslutas till 230V spänning, detta medför livsfara eftersom produkten är avsedd för lågspänning Produktbeskrivning Sensor-enhet Knapp för programmering Sensorns undersida Inkoppling KNX-buss Täckfolier för att begränsa bevakningsområdet Funktioner Montage/installation Takdosa Montering/Installation (bild sidan 2) Control Pro SLIM KNX är endast avsedd för infällt montage i undertak alter- nativt dosa. SE Bruksanvisning Kära kund! Tack för visat förtroende genom köpet av en ny närvaro- sensor från STEINEL. Du har valt en kvalitétsprodukt som har producerats, testats och förpackats med allra största noggrannhet. Läs noga igenom denna monteringsanvisning före in- stallationen av närvarosensorn. För det är bara den korrekta installeringen och idrifttagan- det som kan garantera en lång, säker och störningsfri drift. Vi hoppas att du får stor glädje av din nya STEINEL närvaro- sensor. Säkerhetsanvisningar

Funktioner / Grundinställningar Serie Control Pro SLIM styr belysning men även värme, ventilation och air-condition i kontor, klassrum, väntrum, passager m.m Pyrosensorn i kombination med en nyutvecklad lins detekterar närvaro i ett om- råde 4x4 meter, se tabellen till höger. Control Pro SLIM har en väldigt låg egenförbrukning. Inställning av sensorns funktioner utförs med hjälp mjukvaran för KNX ETS. Driftsättning Notera: Applikationsbeskrivning finns på www.knx.steinel.de

knappen för att kunna ställa in sensorns adress och funktioner i applikationspro- grammet ETS.

3. Sensorn bekräftar med fast

sken på blå LED-lampa att programmering är genomförd Tillbehör Installation-fjärrkontroll, RC 6 KNX Art nr: E17 403 09 Användar-fjärrkontroll RC 7 KNX Art nr: E17 403 10

Installation Dimensionering av anslutnings- kablar skall göras enl. gällande installationsföreskrifter (se även sid. 40).- 42 - - 43 -

Bevakningsområde Control Pro har ett kvadratiskt bevakningsom- råde vilket gör det enkelt att säkerställa att hela rummet närvarodetekteras. Det kvadratiska bevakningsområdet gör det även enkelt att planera sensorns bevakningsområde. Närvaro Radial Tangential Tangential Radial Närvaro 2,5 m 2,8 m 3,5 m 4 m Tangential 4 m 4 m 5,5 m 6 m Radial 3,2 m 4 m 4 m 5 m Närvaro 3,8 m 4 m 4,5 m – Mått: Sensormodul 77 x 77 x 60 mm Anslutning KNX: KNX Busspänning Inställningar: via ETS-mjukvara, fjärrkontroll eller Buss Kanaler: Ljus 1 – Ljus 4. Tänd-släck, dimring, konstantsljusreglering Efterlystid: 1-30 min alt.IQ-mode dvs dynamisk efterlystid Ljusmätning: Blandat ljus Grundljus: Av, 10-50% Efterlystid för grundljus: Konstant grundljus, 1-30 min. Utgång VVK: Beroende på närvaro Tillslagsfördröjning: Rumsövervakning, 1-30 min. Eftergångstid: 1 – 120 min. Utgång för närvaro: 1 – 255 sek. Fler utgångar: Scenarier, ljusmätning Tekniska data Fjärrkontroll Med hjälp av fjärrkontroll kan ställas in många inställningar enkelt och snabbt Det finns två olika fjärrkontroller till Control Pro SLIM KNX: Fjärrkontroll service RC6 Art nr. E17 403 09 Fjärrkontroll slutanvändare RC7 Art nr. E17 403 10 Driftstörningar Ljuset tänds inte Ingen spänning ansluten Skymningsvärdet för lågt ställt Ingen rörelse i sensorns bevakningsområde Kontrollera anslutningar Öka långsamt skymnings- värdet tills ljuset tänds Kontrollera så att sensorn kan känna av önskat bevakningsområde Störning Orsak Åtgärd Ljuset släcks inte Skymningsvärdet för högt Efterlystiden har inte löpt ut Påverkan från värmekällor t.ex. värmefläkt, öppna dörrar/fönster, djur, varma ljuskällor Sänk skymningsnivån Vänta till efterlystiden har löpt ut, reducera efter- lystiden om det behövs Använd avskärmningar för att ta bort objekt som påverkar sensorn Sensorn släcker av ljuset trots närvaro i bevakningsområdet Efterlystiden för kort inställd Skymningsnivån för lågt inställd Öka efterlystiden Ändra skymningsnivån Sensorn släcker inte ljuset tillräckligt snabbt Efterlystiden för lång Minska efterlystiden Belysningen tänds inte snabbt nog när man går rakt mot sensorn Räckvidden är reducerad vid rörelse rakt emot sensorn Anslut ytterligare sensorer Minska avståndet mellan två sensorer Sensorn tänder inte ljuset trots rörelse och lågt med omgivande ljus För lågt skymningsvärde inställt Sensorn ställd för semi- automatiskdrift Öka skymningsvärdet Frånvarofunktion (semiautomatisk) aktiverad- 44 - - 45 -

Tillverkargaranti Avfallshantering Elapparater, tillbehör och för-packning måste lämnas in till miljövänlig återvinning.Kasta inte elapparater i hushållssoporna!Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektris-ka och elektroniska apparater och dess omsättning i natio-nell lagstiftning, måste uttjänta elapparater lämnas in till miljö-vänlig återvinning.Som köpare har du rätt till gäl-lande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken för-kortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5års garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garan-terar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi ga-ranterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister.ReklamationOm du vill reklamera din pro-dukt, så kontakter du inköps-stället dvs din återförsäljare. Om återförsäljaren av olika an-ledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills ga-rantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.Ytterligare uppgifter om pro-dukter samt kontakt hittar du på vår hemsida. www.khs.seOm du har frågor beträffande produkten eller frågor om ga-rantins omfattning, kan du all-tid nå oss på 036-5503300. Installationen må kun udføres af fagfolk iht. de gældende installationsfor-skrifter VDE 08 29 (DIN EN 5000 90). I omgivelser med lavspæn-dingsprodukter kan en ukorrekt montering forårsa-ge alvorlige helbredsmæs-sige eller materielle skader. Denne enhed må aldrig tilsluttes ved lavspænding (230 V AC), da den er konstrueret til tilslutning til kredse med ekstra lav spænding. Beskrivelse Sensormodul Programmeringsknap Sensorunderside KNX bus-tilkobler Afdækningsfolie til minime-ring af overvågningsområ- det Funktioner Montering/installation Kaiser-HaloX-O Montering/installation (se figuren side 2) Tilstedeværelsessensoren er kun beregnet til indbygning i hulrumslofter samt i Kaiser HaloX-O-systemet. DK Betjeningsvejledning Kære kundeTak for den tillid, du har vist os, ved at købe din nye STEINEL-tilstedeværelsessensor. Du har valgt et produkt af høj kvalitet, som er fremstillet, testet og emballeret med største omhu.Læs venligst monteringsvejled-ningen, før du monterer senso-ren. Kun korrekt installation og ibrugtagning sikrer en lang, pålidelig og fejlfri drift.Vi ønsker dig god fornøjelse med din nye STEINEL-tilstede-værelsessensor. Sikkerhedsanvisninger
