MODE D'EMPLOI IR Quattro SLIM STEINEL

Nous vous remercions de la confluence que vous avez témoignée à STEINEL en achetant ce détecteur de présence. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soln.

Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durable-ment un fonctionnement impeccable et flable.

Nous souhaitons que votre nouveau détecteur STEINEL vous apporte entière satisfaction.

Consignes de sécurité

L'installation doit être effectuée par un professionnel conformément aux directives locales d'installation (VDE 08 29, NF-C 15100) (DIN EN 5000 90).

Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.

Il est interdit de raccorder cet appareil à basse tension (230 V AC) prévu pour des circuits très basse tension.

Le détecteur de présence est conçu uniquement pour le montage encastré dans le

plafond/mur creux ainsi que dans le système HaloX-O de KAISER.

Description de l'appareil

① Module du détecteur ② Touche de programmation ③ Partie inférieure du détecteur

④ Accoupleur de bus KNX ⑤ Caches pour la limitation de la zone de détection

⑥ Fonctions ⑦ Montage/Installation ⑧ HaloX-O de KAISER

Accessoires (en option)

Télécommande service RC6 KNX

N° EAN : 4007841 593018

Télécommande utilisateur RC7 KNX

N° EAN : 4007841 592912

Fonctionnement / Fonction de base ⑥

Les détecteurs de présence Infrarouge de la série Control PRO commandent l'éclairage et les systèmes de chauffage, aération, climatisation par ex. dans les bureaux, les écoles, les bâtiments privés ou publics, en dépendance de la luminosité ambiante et de la présence de personnes.

Le pyrodétecteur, grâce à une lentille hautement développée, permet d'obtenir une zone de détection carrée, adaptée à la pièce, à laquelle même les plus petits mouvements n'échapperont pas.

Le détecteur Presence Control se distingue par une consommation extrêmement faible d'électricité propre. L'activation des différentes fonctions est sélectionnée par le biais de la fenêtre paramètres « Réglages généraux » au moyen du logiciel Engineering Tool Software (ETS) à partir de la version ETS3.f.

Mise en service

Remarque :

Vous trouverez la description de l'application à l'adresse www.knx.stinel.de

1. Etablir adresse physique et programme d'application avec ETS.

2. Transmettre l'adresse physique et le programme d'application au détecteur de présence. Appuyer sur demande la touche de programmation ②.

3. Une fois la programmation terminée avec succès, la LED bleue s'éteint.

Installation électrique / commande automatique

Lors de la sélection du cablâge, respecter les directives d'installation de la norme NF-C 15100 (VDE 08 29) (DIN EN 5000 90) (cf. consignes de sécurité page 15).

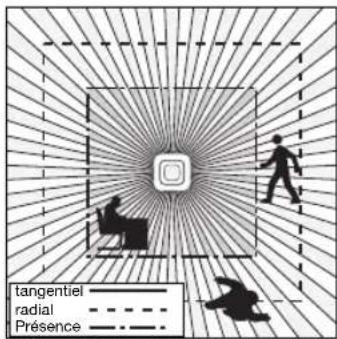

Présence radial tangentiel

	2,5 m	2,8 m	3,5 m	4 m
tangentiel 4 m	4 m	5,5 m	6 m
radial 3,2 m 4	m	4 m	5 m
Présence 3,8	m	4 m	4,5 m –

tangentiel radial Présence

Grâce à la zone de détection carrée et à la possibilité de mise en réseau des variantes pilote / esclave, une conception rapide et optimale de la pièce est donnée.

Caractéristiques techniques

Dimensions : Module du détecteur 77 x 77 x 60 mm

Raccordement au secteur KNX : Tension bus KNX

Réglages : par logiciel ETS, télécommande ou bus

Canaux d'éclairage : Commuter / varier ;

lumière 1 - lumière 4 mode interrupteur fonction éclairage permanent

Temporisation : Mode IQ, 1 - 30 min.,

en fonction de la présence et de la luminosité

Mesure de la luminosité : Lumière mixte

Luminosité de base : ARRÊT / 10 % - 50 %

Temporisation : Luminosité de base MARCHE en permanence, 1 - 30 min.

Sortie HLK (CAC) : en fonction de la présence

Temporisation de démarrage : Surveillance, 1 - 30 mn

Temporisation : 1 - 120 mn

Sortie durée de poursuite en

cas de présence : 1 - 255 s

Autres sorties : Valeur de luminosité, commande scène

Télécommande

La télécommande utilisateurRC 7 (en option) permet de commander les fonctions confortablement à partir du sol.

La télécommande serviceRC 6 (en option) permet une configuration tout en confort(cf. Accessoires p. 16)

Dysfonctionnements
Problème Cause Remède

La lumière ne s'allume pas	Pas de tension de raccordLa valeur de crépuscularité est trop bassePas de détection de mouvement	Vérifier la tension de raccordAugmenter lentement la valeur de crépuscularité jusqu'à ce que la lumière s'allumeAssurer une vue libre sur le détecteurVérifier la zone de détection
La lumière ne s'éteint pas	La luminosité de la pièce est trop élevée pour la valeur de crépuscularité sélectionnéeLa temporisation touche à sa finSources de chaleur gênantes (uniquement détecteur IR) comme par ex. les radiateurs soufflants, les portes et fenêtres ouvertes, les animaux domestiques, une ampoule / un projecteur halogène, des objets en mouvement	Augmenter la valeur de crépuscularitéAttendre l'écoulement de la temporisation, la réduire le cas échéantMasquer les sources de brouillage avec des auto-collants
Le détecteur s'éteint malgré une présence	Temporisation trop courteSeuil de luminosité trop faible	Augmenter la temporisationModifier le réglage de crépuscularité
Le détecteur s'éteint trop tard	Temporisation trop longue	Réduire la temporisation
Le détecteur s'allume trop tard en cas de sens de passage frontal	En cas de sens de passage frontal, la portée est réduite	Monter des détecteurs supplémentairesRéduire l'écart entre deux détecteurs
Le détecteur ne s'allume pas malgré obscurité et présence	La valeur de crépuscularité est trop basse	Détecteur désactivé avec interrupteur / bouton ?Mode semi-automatique ?Augmenter la valeur de crépuscularité

Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparé-

ment des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

Garantie du fabricant

En tant qu'acheteur, vous disposez des droits prescrits par la loi à l'encontre du vendeur. Notre déclaration de garantie ne raccourcît ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5 ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL. Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l'absence de vices pour tous les matériaux utilisés et leurs surfaces.

Réclamation Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d'achat originale qui doit comporter la date de l'achat et la désignation du produit.

Si vous avez besoin d'avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d'assistance téléphonique pour la clientèle 03 20 30 34 00.

Veuillez consulter notre site Internet www.steinel-professional.de/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie.

5 ANS DE GARANTIE FABRICANT
