BEDIENUNGSANLEITUNG IR Quattro SLIM STEINEL

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de

110077964 06/2020_A Technische Änderungen vorbehalten. / Subject to technical modification without notice.

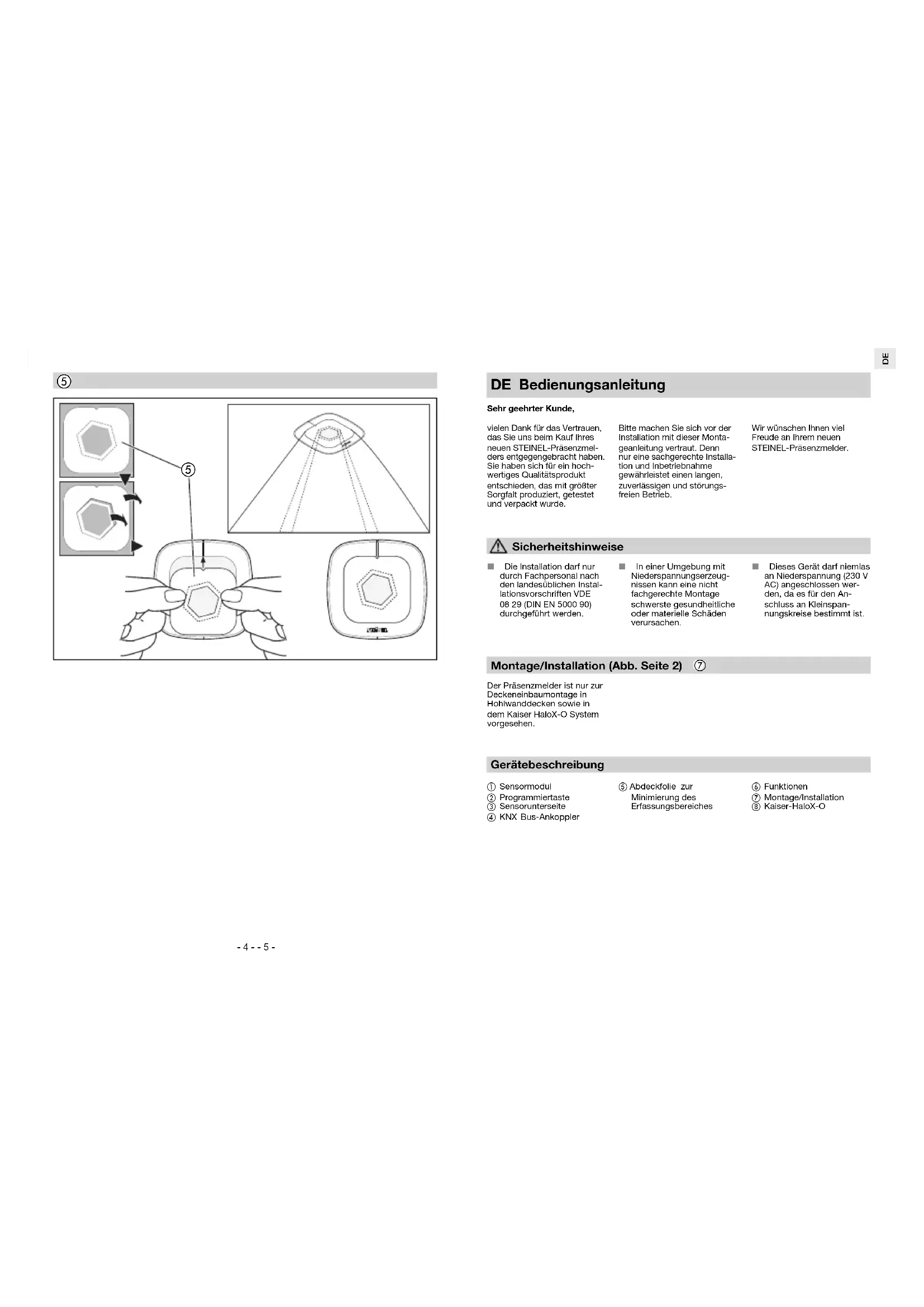

DE Bedienungsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Präsenzmelders entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Präsenzmelder.

Sicherheitshinweise

Die Installation darf nur durch Fachpersonal nach den landesüblichen Installationsvorschriften VDE 08 29 (DIN EN 5000 90) durchgeführt werden.

In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerechte Montage schwerste gesundheitliche oder materielle Schäden verursachen.

Dieses Gerät darf niemlas an Niederspannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.

Montage/Installation (Abb. Seite 2) ⑦

Der Präsenzmelder ist nur zur Deckeneinbaumontage in Hohlwanddecken sowie in dem Kalser HaloX-O System vorgesehen.

Gerätebeschreibung

① Sensormodul
② Programmiertaste
③ Sensorunterseite
④ KNX Bus-Ankoppler

⑤ Abdeckfolie zur Minimierung des Erfassungsbereiches

⑥ Funktionen
⑦ Montage/Installation
⑧ Kaiser-HaloX-O

Zubehör (optional)

Service-Fembedienung RC6 KNX

EAN-Nr.: 4007841 593018

Nutzer-Fembedienung RC7 KNX

EAN-Nr.: 4007841 592912

Funktionsweise / Grundfunktion ⑥

Die Infrarot-Präsenzmelder der Control PRO Serie regeln die Beleuchtung und HLK-Steuernung z.B. in Büros, Schulen, öffentlichen oder privaten Gebäuden in Abhängigkeit von Umbebungshelligkeit und Anwesenheit.

Der Pyrosensor ermöglicht mit der hochentwickelten Linse einen raumtypischen, quadratischen Erfassungsberelch, in dem kleinste Bewegungen erfasst werden.

Der Präsenz Control zeichnet sich weiter durch seinen geringen Eigenstromverbrauch aus.

Welche dieser Funktionen genutzt (aktiviert) werden soll, wird über das Parameter-Fenster „Allgemeine Einstellungen“ mit der Engineering Tool Software (ETS) ab Version ETS3.f eingestellt.

Inbetriebnahme

Hinweis: Die Applikationsbeschreibung finden Sie unter www.knx.stinel.de

1. Physikallsche Adresse vergeben und Applikationsprogramm in der ETS erstellen.

2. Die Physikalische Adresse und das Applikationsprogramm in den Präsenzmelder laden. Wenn Sie dazu aufgefordert werden den Programmiertaster ② drücken.

3. Nach erfolgreicher Programmierung erlischt die blaue LED.

Elektrische Installation/Automatikbetrieb

Bei der Auswahl der Verdrahtungsleitungen sind grundsätzlich die Installationsvorschriften nach VDE 08 29 (DIN EN 5000 90) einzuhalten (siehe Sicherheitshinweise auf Seite 5).

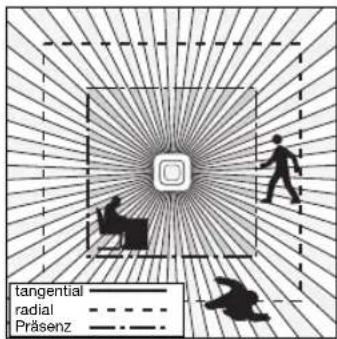

Präsenz radial tangential

	2,5 m	2,8 m	3,5 m	4 m
tangential 4 m	4 m	5,5 m	6 m
radial 3,2 m 4	m	4 m	5 m
Präsenz 3,8 m	4 m	4,5 m –

tangential radial Präsenz

Aufgrund des quadratischen Erfassungsbereiches und die Möglichkeit der Vernetzung der Master/Slave Varianten ist eine einfache, schnelle und optimale Raumplanung möglich.

Technische Daten

Abmessungen: Sensormodul 77 x 77 x 60 mm

Netzanschluss KNX: KNX Busspannung

Einstellungen: über ETS-Software, Fernbedlenung oder Bus

Lichtkanäle: Schalten/Dimmen;

Licht 1 – Licht 4 Schaltbetrieb Konstantlichtregelung

Nachlaufzeit: IQ-Modus, 1 – 30 Min.,

präsenz- und helligkeitsabhängig

Lichtmessung: Mischlicht

Grundhelligkeit: AUS/10 % - 50 %

Nachlaufzeit: Grundhelligkeit Dauer-EIN, 1 – 30 Min.

Ausgang HLK: präsenzabhängig

Einschaltverzögerung: Raumüberwachung, 1 – 30 Min.

Nachlaufzeit: 1 – 120 Min.

Ausgang Präsenznachlaufzeit: 1 – 255 Sek.

Weitere Ausgänge: Helligkeitswert, Szenensteuerung

Fernbedienung

Über die Nutzer-Fernbedienung RC 7 (optional) lassen sich die Funktionen komfortabel vom Boden aus einschalten.

Die Service-Fembedienung RC 6 (optional) ermöglicht die komfortable Konfiguration (vgl. Zubehör S. 6)

Betriebsstörungen

Störung Ursache Abhilfe
Licht schaltet nicht ein	keine AnschlussspannungDämmerungswert zu niedrig eingestelltkeine Bewegungs-erfassung	Anschlussspannung überprüfenDämmerungswert langsam erhöhen bis Licht einschaltetFreie Sicht auf den Sensor herstellenErfassungsbereich überprüfen
Licht schaltet nicht aus	Raumhelligkeit für den eingestellten Dämmerungswert zu hochNachlaufzeit läuft abStörende Wärmequellen (nur IR-Sensor) z.B.: Heizlüfter, offene Türen und Fenster, Haustiere, Glühbirne/Halogenstrahler, sich bewegende Objekte	Dämmerungswert erhöhenNachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellenStationäre Störquellen durch Aufkleber ausblenden
Sensor schaltet trotz Anwesenheit ab	Nachlaufzeit zu kleinLichtschwelle zu niedrig	Nachlaufzeit erhöhenDämmerungseinstellung ändern
Sensor schaltet zu spät ab	Nachlaufzeit zu groß	Nachlaufzeit verkleinern
Sensor schaltet bei frontaler Gehrichtung zu spät ein	Reichweite bei frontaler Gehrichtung ist reduziert	weitere Sensoren montierenAbstand zwischen zwei Sensoren reduzieren
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein	Dämmerungswert zu niedrig gewählt	Sensor mit Schalter/Taster deaktiviert ?Halbautomatik ?Dämmerungswert erhöhen

Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantle gemäß den nachstehenden Bedingungen:

Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.

Die Garantiezeit für

- Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produkttoilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifi kationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originaltelle sind,
• wenn Wartung und Pfl ege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden.
• bei Transportschäden oder -verlusten.

Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinnten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltondmachung Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.

JAHRE

HERSTELLER GARANTIE

Elektrische installatie/automatische werking

⑥ Funktioner
⑦ Montage/installation
⑧ Takdosa

Tillbehör

Installation-fjärrkontroll,

RC 6 KNX

Art nr: E17 403 09

Funktion / grundfunktion ⑥
