Produkttyp	Infrarot-Bewegungsmelder
Marke	Steinel
Modell	ST 008772
Kategorie	Bewegungsmelder
Abmessungen (L x H x T)	10 x 10 x 15 cm
Gewicht	200 g
Stromversorgung	230 V AC, 50 Hz
Erfassungswinkel	180°
Erfassungsreichweite	Bis zu 12 m
Einstellung der Ausschaltverzögerung	5 Sekunden bis 15 Minuten
Einstellung der Lichtschwelle	Tag/Nacht, 2-2000 Lux
Betrieb	Automatische Lichtumschaltung
Schutzart	IP44
Betriebstemperatur	-20°C bis +50°C
Gehäusematerial	UV-beständiger Kunststoff
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor jedem Eingriff Stromzufuhr unterbrechen. Installation durch einen qualifizierten Elektriker.
Ersatzteile und Reparaturfähigkeit	Keine Ersatzteile verfügbar. Bei Defekt muss das Gerät ersetzt werden.
Allgemeine Informationen	Bewegungsmelder für Innen- und Außenbereich. CE-konform.

Häufig gestellte Fragen - ST 008772 STEINEL

Wie installiere ich den Bewegungsmelder ST 008772?

Die Installation sollte durch einen qualifizierten Elektriker erfolgen. Unterbrechen Sie vorher die Stromversorgung. Montieren Sie den Melder in einer Höhe von 2 bis 2,5 Metern an der Wand und schließen Sie ihn wie im Schaltplan der Anleitung gezeigt an 230 V an.

Wie stelle ich die Empfindlichkeit des Melders ein?

Die Empfindlichkeit wird über das Reichweitenpotentiometer (normalerweise 2 bis 12 m) eingestellt. Drehen Sie es, um die Erfassungsdistanz an die gewünschte Zone anzupassen.

Kann ich diesen Melder im Außenbereich verwenden?

Ja, die Schutzart IP44 macht ihn für den Außeneinsatz geeignet, geschützt vor Spritzwasser. Vermeiden Sie jedoch direkte Einwirkung von starkem Regen.

Wie stelle ich die Ausschaltverzögerung des Lichts ein?

Die Verzögerung wird über das 'Time'-Potentiometer (normalerweise 5 Sekunden bis 15 Minuten) eingestellt. Nach Ende der Erfassung bleibt das Licht für die eingestellte Dauer an.

Der Melder schaltet nachts nicht ein, was tun?

Überprüfen Sie die Einstellung der Lichtschwelle (Potentiometer 'Lux'). Drehen Sie es in Richtung des 'Mond'-Symbols, um den Nachtmodus zu aktivieren. Stellen Sie sicher, dass die Stromversorgung korrekt ist.

Wie vermeide ich Fehlauslösungen?

Reduzieren Sie die Erfassungsreichweite, richten Sie den Melder weg von Wärmequellen (Klimaanlagen, Tiere) und passen Sie die Empfindlichkeit an. Eine Feinjustierung des Winkels kann ebenfalls helfen.

Was ist die maximale Reichweite des Melders?

Die maximale Reichweite beträgt 12 Meter, hängt jedoch von der Umgebungstemperatur und dem Montagewinkel ab. Für eine zuverlässige Erkennung überschreiten Sie unter normalen Bedingungen nicht 10 Meter.

Wie reinige ich den Melder?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie niemals chemische oder scheuernde Mittel. Stellen Sie sicher, dass das Gerät vor der Reinigung stromlos ist.

Der Melder blinkt oder schaltet sich zufällig ein, was tun?

Dies kann durch Störungen (Tiere, Äste) verursacht werden. Überprüfen Sie auch die elektrischen Anschlüsse. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück, indem Sie die Stromversorgung für 10 Sekunden unterbrechen.

Wo finde ich die vollständige Anleitung für den ST 008772?

Die Anleitung ist als kostenloser PDF-Download auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihrer Sprache über das Formular auf der Seite anfordern.

BEDIENUNGSANLEITUNG ST 008772 STEINEL

D STEINEL-Schnell-Service

Dieselstraße 80-94 · 33/42 Harzebrock-Carlsch

Tel: [phone] · Fac +49/5245/449-197 · www.starel.de

A Steinel Austria GmbH

Hirschstellner Strasse 19/A2/2 - A-1250 Wier

Te.: +43/1/2023-70 · Fax: +43/1/2020-69 - info@stebelat

CH PUAG AG

Oberebenerasse 51 • CH-5820 Brengster

Tel.: [phone] · Fax: [phone] · [e-mail]

GB STENEL UK LTD.

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Präsenzmelders entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, geteslet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Sensor.

Sicherheitshinweise

■ Die Installation darf nur durch Fachpersonal nach den landesüblichen Installationsvorschriften VDE 0829 (DIN EN 5000 90) durchgeführt werden.

In einer Umgebung mit Niederspannungserzeugnissen kann eine nicht fachgerechte Montage

schwerste gesundheitliche oder materielle Schäden verursachen.

■ Dieses Gerät darf niemals an Niederspannung (230 V AC) angeschlossen werden, da es für den Anschluss an Kleinspannungskreise bestimmt ist.

Gerätebeschreibung

① Sensormodul
② Blechrahmen
③ Sensorunterseite
① Kaiser-Hohlwanddose, optional

④2 Klammer-Decken- adapter UP Box
⑤ Aufputzadapter
⑥ Verschlussmechanismus ⑦ Reichweiteneinstellung

Programmiertaster
⑨ Montage Installation
⑩ Abdeckfolien zur Minimierung des Erfassungsbereiches (HF 360 KNX).

Der Sensor ist nur zur Unterputz-Deckenmontage in Räumen vorgesehen. Ein entsprechender Klam- mer-Deckenadapter sowie ein Aufputz-Adapter ist im Lieferumfang nicht enthalten.

Zubehör

Kaiser-Hohlwanddose,

EAN-Nr.: 4007841 000370

Klammer-Deckenadapter,

EAN-Nr.: 4007841 002855

Aufputz-Adapter

AP Box KNX

EAN-Nr.: 4007841 003029

Schutzkorb

EAN-Nr.: 4007841003036

Service-Fernbedienung

RC6 KNX

EAN-Nr.: 4007841 593018

Nutzer-Fernbedienung

RC7 KNX

EAN-Nr.; 4007841 592912

Funktionsweise / Grundfunktion

Die Infrarot- und HF-Präsenzmelder der Control PRO Serie regeln die Beleuchtung und HLK-Steuernung z.B. in Büros, Schulen, öffentlichen oder privaten Gebäuden in Abhängigkeit von Umbebungshelligkeit und Anwesenheit.

Der IR Quatro ermöglicht mit der hochentwickelten Linse einen raumtypischen, quadratischen Erfassungsbereich, in dem kleinste Bewegungen erfasst werden.

Der HF 360 gewährleistet mit modemer Hochfrequenztechnologie eine vollkommen lückenlose temperaturunabhängige Bewegungserfassung. Der Dual HF Sensor eignet sich durch die doppelte Richtcharakteristik besonders für Gänge in Hotels und Fluren in Schul- und Bürogebäuden.

Der Präsenz Control zeichnet sich weiter durch seinen geringen Eigenstromverbrauch aus.

■ Präsenzmeldung
■ Beleuchtungs-Steuerung
mit Helligkeits-Regelung
■ HLK-Steuerung

Welche dieser Funktionen genutzt (aktiviert) werden soll, wird über das Parameter-Fenster „Allgemeine Einstellungen“ mit der Engineering Tool Software (ETS) ab Version ETS3.f eingestellt.

Inbetriebnahme

Hinweis: Die Applikationsbeschreibung finden Sie unter www.knx.stinel.de

1. Physikallsche Adresse vergeben und Applikationsprogramm in der ETS erstellen.

2. Die Physikalische Adresse und das Applikationsprogramm in den Präsenzmelder laden. Wenn Sie dazu aufgefordert werden den Programmiertaster (8) drücken.

3. Nach erfolgreicher Programmierung erlischt die blaue LED.

-8--9-

Überwachungsbereich

IR Quattro KNX / IR Quattro HD KNX

Eine sichere Anwesenheitserkennung hängt maßgeblich von der Anzahl, Beschaffenheit und Anordnung der Linsenelemente ab. Der IR Quattro KNX und das Erfassungsquadrat von 16 m², das sich in 13 Ebenen mit 1760 Schaltzonen darstellt, erfasst selbst kleinste Bewegungen. Der IR Quattro HD KNX und das Erfassungsquadrat von 64 m², verfügt über 4800

Schaltzonen und präzisiert das Leistungsspektrum. Durch die Einstellung am Poti besteht die Möglichkeit diese Reichweiten auf individuelle Ansprüche anzupassen. Aufgrund des quadratischen Erfassungsbereiches und die Möglichkeit der Vernetzung der Master/Slave Varianten ist eine einfache, schnelle und optimale Raumplanung möglich.

Reichweiteneinstellung (PC IR Quattro / IR Quattro HD KNX)

Anpassung der Reichweite auf individuelle Ansprüche. Vgl.

Tabelle Technische Daten und Einstellung individueller Ansprüche Seite 4/5.

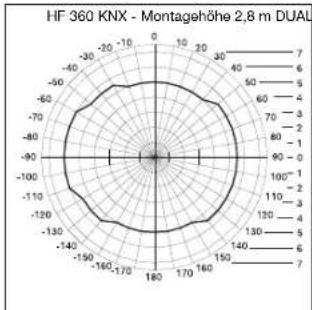

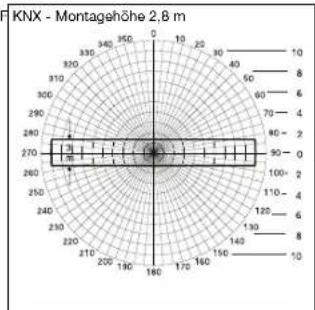

Reichweiteneinstellung (HF 360 KNX / DUAL HF KNX) Technische Daten

Die Reichweite des HF 360 KNX ist elektronisch über die Service-Fernbedienung RC 6 (vgl. Zubehör) sowie über die ETS Software/KNX BUS (vgl. Applikationsbeschreibung, www.knx.steinel.de) einstellbar. Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen ausblenden. Mit einem Erfassungswinkel

von 360° ist eine Reichweite von max. 8 m möglich. Der DUAL HF KNX Sensor verfügt über 2 spezielle HF Sensoren die von der Decke aus beide Richtungen eines Ganges überwachen. Elektronisch kann die Reichweite in beide Richtungen eingestellt werden.

Elektrische Installation/Automatikbetrieb

Bei der Auswahl der Verdrahtungsleitungen sind grundsätzlich die Installationsvorschriften nach VDE 08 29 (DIN EN 5000 90) einzuhalten (siehe Sicherheitshinweise auf Seite 7).

Netzanschluss KNX: 24 V über KNX Busspannung
Einstellungen: über ETS-Software, Fembedienung oder Bus
Lichtkanäle: Licht 1 – Licht 4	Schalten/Dimmen; Schaltbetrieb Konstantlichtregelung
Nachlaufzeit: IQ-Modus, 1 – 30 Min.,präsenz- und helligkeitsabhängig
Lichtmessung: Mischlicht
Grundhelligkeit: AUS/10 % – 50 %
Nachlaufzeit: Grundhelligkeit Dauer-EIN, 1 – 30 Min.
Ausgang HLK: präsenzabhängig
Einschaltverzögerung: Raumüberwachung, 1 – 30 Min.
Nachlaufzeit: 1 – 120 Min.
Ausgang Präsenznachlaufzeit: 1 – 255 Sek.
Weitere Ausgänge: Helligkeitswert, Szenensteuerung
Erfassungsquadrate:	IR Quattro KNXPräsenz: max. 4 x 4 m (16 qm)Radial: max. 5 x 5 m (25 qm)Tangential: max. 7 x 7 m (49 qm)	IR Quattro HD KNXmax. 8 x 8 m (64 qm)max. 8 x 8 m (64 qm)max. 20 x 20 m (400 qm)
Erfassungswinkel: HF 360 KNX	360° mit 140° Öffnungswinkelggf. durch Glas, Holz undLeichtbauwände. Zur Raum-anpassung lassen sich 1 oder2 Erflassungsrichtungenausblenden	DUAL HF KNXsiehe Diagramm S. 10ggf. durch Glas, Holz undLeichtbauwände.
Reichweite:	HF 360 KNXmax. 0 8 m ,min., 1/3, 2/3, max.elektronisch einstellbar(ETS-Software, KNX Bus,Fernbedienung RC 6)	DUAL HF KNXmin., 1/3, 2/3, max.in jede Richtungelektronisch einstellbar(ETS-Software, KNX Bus,Fernbedienung RC 6)

Fernbedienung

Über die Nutzer-Fembedienung RC 7 (optional) lassen sich die Funktionen komfortabel vom Boden aus einschalten.

Die Service-Fernbedienung RC 6 (optional) ermöglicht die komfortable Konfiguration (vgl. Zubehör S. 8)

Betriebsstörungen

Störung Ursache Abhilfe
Licht schaltet nicht ein	keine AnschlussspannungDämmerungswert zu niedrig eingestelltkeine Bewegungs-erfassung	Anschlussspannung überprüfenDämmerungswert langsam erhöhen bis Licht einschaltetFreie Sicht auf den Sensor herstellenErfassungsboreich überprüfen
Licht schaltet nicht aus	Raumhelligkeit für den eingestellten Dämmerungswert zu hochNachlaufzeit läuft abStörende Wärmequellen (nur IR-Sensor) z.B.: Heiz-lüfter, offene Türen und Fensler, Haustiere, Glühbirne/Halogenstrahler, sich bewegende Objekte	Dämmerungswert erhöhenNachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellenStationäre Störquellen durch Aufkleber ausblenden
Sensor schaltet trotz Anwesenheit ab	Nachlaufzeit zu kleinLichtschwelle zu niedrig	Nachlaufzeit erhöhenDämmerungseinstellung ändern
Sensor schaltet zu spät ab	Nachlaufzeit zu groß	Nachlaufzeit verkleinern
Sensor schaltet bei frontaler Gehrichtung zu spät ein	Reichweite bei frontaler Gehrichtung ist reduziert	weitere Sensoren montierenAbstand zwischen zwei Sensoren reduzieren
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein	Dämmerungswert zu niedrig gewählt	Sensor mit Schalter/Taster deaktiviert ?Halbautomatik ?Dämmerungswert erhöhen

-12--13-

CE Konformitätserklärung

Dieses Produkt erfüllt die:

• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2002/95/EG.

Funktionsgarantie

Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion.

Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

FUNKTIONS-

36 Monate

GARANTIE
