Producttype	Infrarood bewegingsmelder
Merk	Steinel
Model	ST 008772
Categorie	Bewegingsmelder
Afmetingen (L x H x D)	10 x 10 x 15 cm
Gewicht	200 g
Voeding	230 V AC, 50 Hz
Detectiehoek	180°
Detectiebereik	Tot 12 m
Instelling uitschakelvertraging	5 seconden tot 15 minuten
Instelling helderheidsdrempel	Dag/nacht, 2-2000 lux
Werking	Automatisch schakelen van verlichting
Beschermingsgraad	IP44
Bedrijfstemperatuur	-20°C tot +50°C
Materiaal behuizing	UV-bestendig kunststof
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Voeding uitschakelen voor ingreep. Installatie door een gekwalificeerde elektricien.
Onderdelen en repareerbaarheid	Geen reserveonderdelen beschikbaar. Het apparaat moet worden vervangen bij defect.
Algemene informatie	Bewegingsmelder voor binnen- en buitengebruik. Voldoet aan CE-normen.

Veelgestelde vragen - ST 008772 STEINEL

Hoe installeer ik de bewegingsmelder ST 008772?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de voeding uit voordat u begint. Bevestig de melder aan de muur op een hoogte van 2 tot 2,5 meter en sluit deze aan op 230 V zoals aangegeven in het schema van de handleiding.

Hoe stel ik de gevoeligheid van de melder in?

De gevoeligheid wordt ingesteld via de potentiometer voor het bereik (meestal van 2 tot 12 m). Draai eraan om de detectieafstand aan te passen aan het te bewaken gebied.

Kan ik deze melder buiten gebruiken?

Ja, de beschermingsgraad IP44 maakt hem geschikt voor buitengebruik, beschermd tegen waterspatten. Vermijd echter directe blootstelling aan hevige regen.

Hoe stel ik de uitschakelvertraging van de verlichting in?

De uitschakelvertraging wordt ingesteld via de potentiometer 'Time' (meestal van 5 seconden tot 15 minuten). Na detectie blijft het licht aan gedurende de ingestelde tijd.

De melder gaat 's nachts niet aan, wat moet ik doen?

Controleer de instelling van de helderheidsdrempel (potentiometer 'Lux'). Draai deze naar het symbool 'maan' om de nachtmodus in te schakelen. Zorg ook dat de voeding correct is.

Hoe voorkom ik ongewenste detecties?

Verminder het detectiebereik, richt de melder weg van warmtebronnen (airco, dieren) en pas de gevoeligheid aan. Ook een fijne afstelling van de hoek kan helpen.

Wat is het maximale detectiebereik van de melder?

Het maximale bereik is 12 meter, maar dit hangt af van de omgevingstemperatuur en de montagehoek. Voor betrouwbare detectie niet meer dan 10 meter in normale omstandigheden.

Hoe reinig ik de melder?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit chemische of schurende middelen. Zorg dat het apparaat spanningsloos is voor het reinigen.

De melder knippert of gaat willekeurig aan, wat moet ik doen?

Dit kan komen door storingen (dieren, takken). Controleer ook de elektrische aansluitingen. Als het probleem aanhoudt, reset het apparaat door de voeding 10 seconden uit te schakelen.

Waar vind ik de volledige handleiding van de ST 008772?

De handleiding is gratis te downloaden als PDF op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen via het formulier op de pagina.

GEBRUIKSAANWIJZING ST 008772 STEINEL

Hartelijk dank voor het vertrouwen dat u met de aanschaf van uw nieuwe aanwezigheidsmelder van STEINEL in ons stelt. U heeft een hoogwaardig kwaliteitsproduct gekocht, dat met uiterste zorgvuldigdervaardigd, gelest en verpakt werd.

Lees voor de installatie deze gebruiksaanwijzing nauwkeung door, want alleen een vakkundige installatie en ingebruikneming garanderen een duurzaam, betrouwbaar en storingvrij gebruik.

Wij wensen u veel plezier met uw nieuwe sensor van STEINEL.

Veiligheidsvoorschriften

■ De installatie moet volgens de geldende installatievoorschriften VDE 08 29 (DIN EN 5000 90) door een vakman worden uitgevperd.
In een omgeving met laagspanningsproducten kan een verkeerde montage

zwaar letsel en grote materièle schade veroorzaken.

■ Dit apparaat mag nooit op laagspanning (230 V AC) worden aangesloten, aangezien het voor aansluiting op laagspanningscircuits is bedoeld.

Beschrijving van het apparaat

① Sensormodule ② Stalen plaatje
③ Onderkant sensor
④ Kaiser-contactdoos, optioneel

④2 Klem-plafondadapter Inbouwdoos

⑤ Opbouwadapter

⑥ Sluiting

⑦ Reikwijdte-instelling

Programmeertoets

⑨ Montage installatie

⑩ Afdekfolie ter verkleining van het registratiebereik (HF 360 KNX).

Montage/installatie

De sensor is alleen geschikt voor montage in het plafond. Een hiervoor bedoelde klemplafondadapter en een op-bouwadapter zijn niet bij de levering inbegrepen.

-28--29-

Toebehoren

Kaiser-contactdoos EAN-nr.: 4007841 000370
Plafond-klemadapter
EAN-nr.: 4007841 002855
Opbouwadapter AP Box KNX
EAN-nr.: 4007841 003029

Beschermkap
EAN-nr.: 4007841003036
Service-afstandsbediening
RC6 KNX
EAN-nr.: 4007841 593018
Gebruiker-afstandsbediening
RC7 KNX
EAN-nr.: 4007841 592912

Werking/basisfuncties

De infrarood- en HF-aanwezigheidsmelders van de serie Control PRO S regelen de verlichting en HLK-regeling bijv. in kantoren, scholen, openbare en particuliere gebouwen afhankelijk van de omgevingslichtsterkte en de aanwezigheid van personen.

De IR Quatro maakt met zijn zeer geavanceerde lens een aan de ruimte aangepast, vierkantig, registratiebereik mogelijk, waarin zelfs de kleinste bewegingen worden geregistreerd.

De HF 360 garandeert dankzij moderne HF-technologie een volledige, temperatuuronafhankelijke bewegingsregistratie. De Dual HF sensor is door de dubbele richteigenschappen vooral geschikt voor gan-gen in hotels, scholen en kan-toren.

De Presence Control heeft bo- vendien een zeer laag stroom- verbruik.

■ Aanwezigheidsmelding
■ Verlichtingsturing met regeling van lichtsterkte
■ HLK-regeling

De functies die moeten worden gebruikt (geactiveerd), worden via het parametervenster 'Algemene instellingen' ingesteld met de Engineering Tool Software (ETS) vanaf versie ETS3.1.

Ingebruikname

Opmerking: de toepassings- beschrijving vindt u op www.knx.stinel.de

1. Fysiek adres invoeren en toepassingsprogramma in de ETS maken.

2. Het fysieke adres en het toepassingsprogramma uploaden in de aanwezigheidsmelder. Wanneer u hiernaar gevraagd wordt op de programmeertoets (8) drukken.

3. Na een succesvolle programmering dooft het blauwe led-lampje.

Observeringsgebied

IR Quattro KNX / IR Quattro HD KNX

Een betrouwbare aanwezigheidsherkenning hangt grotendeels van het aantal, de aard en de plaatsing van de lenselementen af. De IR Quattro KNX met zijn vierkant registratiegebied van 16 m², dat 13 niveaus met 1760 schakelzones heeft, regstreert zelfs de kleinste bewegingen. Dr IR Quattro HD KNX met zijn vierkant registratiegebied van 64 m², heeft 4800

schakelzones en daardoor een nauwkeurigere detectie. Door de instelling op de potentiometer bestaat de mogelijkheid om deze reikwijdtes aan individuele omstandigheden aan te passen. Dankzij het vierkant registratieberelk en de mogelijkheid om de master/slave-varianten te koppelen is een eenvoudige, snelle en optimale planning van de ruimte mogelijk.

Reikwijdte-instelling (PC IR Quattro / IR Quattro HD KNX)

Potentiometer ⑦
Aanpassing van de reikwijdte aan individuele omstandigheden.

Vgl. tabel technische gegevens en aanpassing aan individuele omstandigheden pagina 4/5.

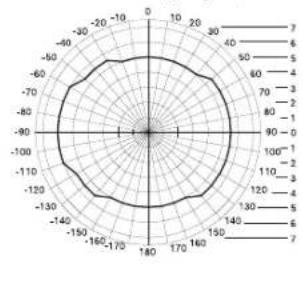

Reikwijdte-instelling (HF 360 KNX / DUAL HF KNX)

HF 360 KNX - montagehoogte 2,8 m DUAL HF KNX - montagehoogte 2,8 m

De reikwijdte van de HF 360 KNX kan elektronisch met de service-afstandsbediening RC 6 (zie toebehoren) en via de ETS software/KNX BUS (zie toepassingsbeschrijving, www.knx.steinel.de) worden ingesteld. Voor het aanpassen aan de ruimte kunnen 1 of 2 registratierichtingen worden buitengesloten.

Met een registratiehoek van 360° is een reikwijdte van max. 8 m mogelijk. De DUAL HF KNX sensor beschikt over 2 speciale HF-sensoren die vanaf het plafond beide richtingen van een gang bewaken. Elektronisch kan de reikwijdte in beide richtingen worden ingesteld.

Bij het kiezen van de bekabelingsleidingen moeten altijd de installatievoorschriften volgens VDE 08 29 (DIN EN 5000 90) worden opgevolgd (zie de veiligheidsvoorschriften op pagina 28).

Netaansluiting KNX: 24 V via KNX busspanning
Instellingen: via ETS-software, afstandsbediening of bus
Lichtkanalen: licht 1 - licht 4	schakelen/dimmen; schakelmodus regeling constant licht
Nalooptijd: IQ-modus, 1 - 30 min., afhankelijk van aanwezigheid en lichtsterkte
Lichtmeting: gemengd licht
Basisilchtsterkte: UIT/10% - 50%
Nalooptijd: basisilchtsterkte permanent-AAN, 1 - 30 min.
Ultgang HLK: afhankelijk van aanwezigheid
Inschakelvertraging: bewaking, 1 - 30 min.
Nalooptijd: 1 - 120 min.
Uitgang nalooptijd aanwezigheid:	1 - 255 sec.
Overige uitgangen: lichtsterktewaarde, scénesturing
Vierkantige registratiegebieden:	IR Quattro KNX	IR Quattro HD KNX
	Aanwezigheid: max. 4 x 4 m (16 m2 )Radial: max. 5 x 5 m (25 m2 )Tangential: max. 7 x 7 m (49 m2 )	max. 8 x 8 m (64 m2 )max. 8 x 8 m (64 m2 )max. 20 x 20 m (400 m2 )
Registratiehoek: HF 360 KNX	360° met 140° openingshoek eventueel door glas, hout en snelbouwwanden. Voor het aanpassen aan de ruimte kunnen 1 of 2 registratierichtingen worden buitengesloten.	DUAL HF KNXzie diagram pag. 31 eventueel door glas, hout en snelbouwwanden.
Reikwijdte: HF 360 KNX	max. 0 8 m ,min., 1/3, 2/3, max.elektronisch instelbaar(ETS-software, KNX bus, afstandsbediening RC 6)	DUAL HF KNXmin., 1/3, 2/3, max.in iedere richtingelektronisch instelbaar(ETS-software, KNX bus, afstandsbediening RC 6)

Afstandsbediening

Met de gebruiker-afstandsbediening RC 7 (optioneel) kunnen alle functies eenvoudig vanaf de grond worden ingeschakeld.

De service-afstandsbediening RC 6 (optioneel) maakt een oenvoudige configuratie mogelijk (vgl. toebehoren pag. 29)

-32--33-

Bedrijfsstoringen

Storing Oorzaak Oplossing
Licht gaat niet aan	■ geen aansluitspanning■ schemerwaarde te laag ingesteld■ geen bewegingsregistratie	■ aansluitspanning contro-leren■ schemerwaarde langzaam verhogen tot het licht inschakelt■ voor vrij zicht op de sensor zorgen■ registratiebereik contro-leren
Licht gaat niet uit	■ lichtsterkte in de kamer te hoog voor de ingestelde schemerwaarde■ nalooptijd loopt af■ storende warmtebronnen (alleen IR-sensor) bijv.: ventilatoren, open deuren en ramen, huisdieren, gloeilamp/halogeenspot, bewegende objecten	■ schemerwaarde verhogen■ nalooptijd afwachten of nalooptijd lager zetten■ permanente storingsbron- nen met stickers buiten bereik halen
Sensor schakeit uit ondanks aanwezigheid	■ nalooptijd te kort■ inschakelniveau te laag	■ nalooptijd verhogen■ schemerinstelling veranderen
Sensor schakeit te laat uit	■ nalooptijd te lang	■ nalooptijd verkorten
Sensor schakeit bij frontale looprichting te laat in	■ reikwidte bij frontale looprichting is beperkt	■ meer sensoren monteren■ afstand tussen twee sen- soren verkleinen
De sensor schakelt ondanks duistemis niet in bij aanwezigheid	■ schemerwaarde te laag gekozen	■ sensor met schakelaar/toets gedeactiveerd?■ halfautomatisch?■ schemerwaarde verhogen

CE Conformiteitsverklaring

Dit product voldoet aan de:
- EMC-richtlijn 2004/108/EG
- RoHS-richtlijn 2002/95/EG.

Functiegarantie

Dit Steinel-product is met grote zorgvuldigheid gefabriceerd, getest op goede werking en veiligheid volgens de geldende voorschriften, en vervolgens steekproefsgewijs gecontroleerd. Steinel verleent garantie op de storingsvrije werking.

De garantietermijn bedraagt 36 maanden en gaat in op de datum van aanschaf door de klant. Alle klachten, die berus- ten op materiaal- of fabricage- fouten, worden door ons op- gelost. De garantie bestaat uit reparatie of vemieuwen van de defecte onderdelen, door ons te beoordelen. Garantie vervalt bij schade aan onderdeien, die aan slijtage onderhevig zijn en bij schade of gebreken, die door ondeskundig gebruik of onderhoud ontstaan. Schade aan andere voorwerpen is uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-gede-monteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en winkellerstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

FUNCTIE

36 maanden

GARANTIE
