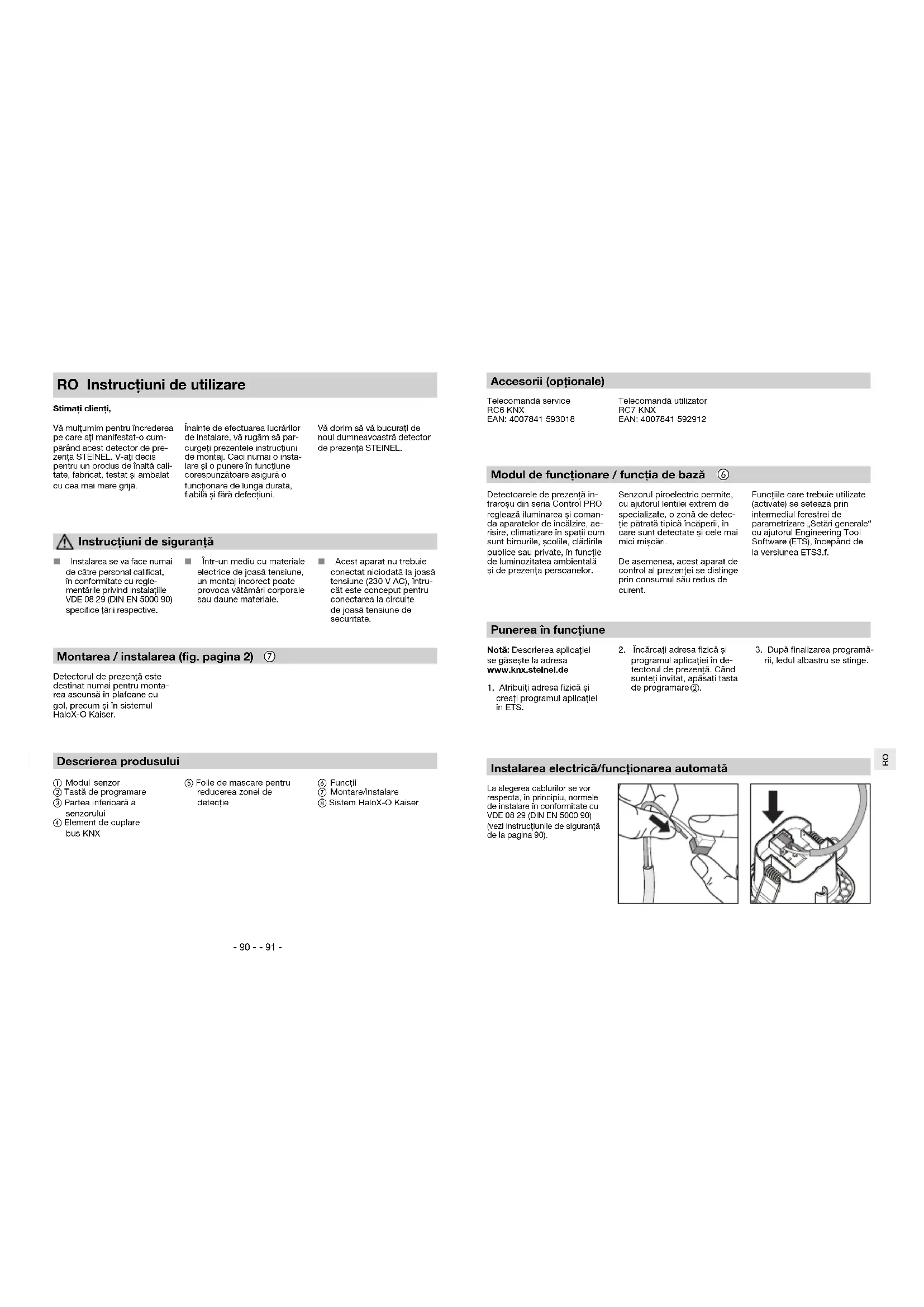

MANUAL DE UTILIZARE IR Quattro SLIM STEINEL

Vă multumim pentru încrederea pe care ati manifestat-o cumpărând acest detector de prezență STEINEL. V-ati decis pentru un produs de înaltă calitate, fabricat, testat și ambalat cu cea mai mare grijă.

Înainte de efectuarea lucrărilor de instalare, vă rugăm să parcurgeți prezentele instructiuni de montaj. Căci numai o instalare și o punere în funcțiune corespunzătoare asigură o funcționare de lungă durată, flabilă și fără defectiuni.

Vă dorim să vă bucurați de noul dumneavoastră detector de prezență STEINEL.

Instrucțiuni de siguranță

Instalarea se va face numai de câtre personal calificat, în conformitate cu reglementările privind instalațiile VDE 08 29 (DIN EN 5000 90) specifice tăril respective.

Într-un mediu cu materiale electrice de joasă tensiune, un montaj incorect poate provoca vătămări corporale sau daune materiale.

Acest aparat nu trebuie conectat niclodată la joasă tensiune (230 V AC), întrucât este conceput pentru conectarea la circuite de joasă tensiune de securitate.

Montarea / instalarea (fig. pagina 2) ⑦

Detectorul de prezență este destinat numai pentru montarea ascunsă în plafoane cu gol, precum și în sistemul HaloX-O Kaiser.

Descrierea produsului

① Modul senzor
② Tastă de programare
③ Partea inferioară a senzorului
④ Element de cuplare bus KNX

⑤ Folie de mascare pentru reducerea zonei de detectie

⑥ Functii
⑦ Montare/instalare
⑧ Sistem HaloX-O Kaiser

Telecomandă utilizator RC7 KNX EAN: 4007841 592912

Modul de functionare / functia de bază ⑥

Detectoarele de prezență infrarosu din seria Control PRO reglează iluminarea și comanda aparatelor de încăizire, aerisire, climatizare în spați cum sunt birouriile, școlile, clădirile publice sau private, în funcție de luminozitatea ambientală și de prezența persoanelor.

Senzorul piroelectric permite, cu ajutorul lentilei extrem de specializate, o zonă de detectie pătrată tipică încăperii, în care sunt detectate și cele mai mici mișcări.

De asemenea, acest aparat de control al prezentei se distinge prin consumul său redus de curent.

Funcțille care trebuie utilizate (activate) se setează prin intermediul forestrei de parametrizare „Setărl generale” cu ajutorul Engineering Tool Software (ETS), începând de la versiunea ETS3.f.

Punerea în funcțiune

Notă: Descrierea aplicatiei se găsește la adresa www.knx.steinel.de

1. Atribulți adresa fizică și creați programul aplicatiei în ETS.

2. Încărcați adresa fizică și programul aplicației în detectorul de prezență. Când sunteți invitat, apăsați tasta de programare ②.

3. După finalizarea programării, ledul albastru se stinge.

Instalarea electrică/functionarea automată

La alegerea cablurilor se vor respecta, în principiu, normele de instalare în conformitate cu VDE 08 29 (DIN EN 5000 90) (vezl instructiunile de siguranță de la pagina 90).

tangential radial prezentă

Datorită zonei de detectie de formă pătrată și posibilității de conectare a variantelor master/slave este posibilă o proiectare simplă, rapidă și optimă a spațiului.

Date tehnice

Dimensiuni: modul senzor 77 x 77 x 60 mm
Allimentare KNX: tenslune bus KNX
Setări: prin software-ul ETS, telecomandă sau bus
Canale de lumină:	aprindere - stingere/reglaj intensitate;
Lumină 1 – Lumină 4	reglare luminozitate la nivel constant
Interval de continuare a functionăril:	mod IQ, 1 – 30 min., în functie de prezență și luminozitate
Măsurarea luminii: lumină mixtă
Luminozitate de bază DECUPLAT/10 % – 50 %
Interval de continuare a functionăril:	luminozitate de bază cuplată continuu, 1 – 30 min.
Ieșire HLK: în functie de prezență
Temporizare la pornire:	supravegherea încăperilor, 1 – 30 min.
Interval de continuare a functionării:	1 – 120 min.
Ieșire interval de continuare a functionării după prezență:	1 – 255 sec.
Alte ieșiri:	valoare luminozitate, comandă scenă

Telecomandă

Prin intermediul telecomenzii utilizatorului RC 7 (optional) se pot activa confortabil funcțile, de la nivelul solului.

Telecomanda de service RC 6 (optional) permite configurarea confortabilă (vezi Accesorii pag. 91)

Defecțiuni în funcționare

Defecțiune	Cauză	Remediu
Lumina nu se aprinde	Nu există tensiune de conectareValoarea de declanșare setată este prea micăNu se detectează mișcări	Verificați tensiunea de conectareMăriți încet valoarea de declanșare până se aprinde luminaRestabiliți vizibilitatea asupra senzoruluiVerificați domeniul de dotecție
Lumina nu se stinge	Luminozitatea în încăpere este prea mare față de valoarea de declanșare setatăIntervalul de continuare a funcționării se încheieSurse de căldură perturba- toare (numai senzor IR) de ex.: radiatoare cu suflantă, uși și ferestre deschise, animale de casă, bec/radi-ator cu halogen, obiecte în mișcare	Măriți valoarea de declanșareAșteptați finalul intervalului de continuare a funcționă- rii, resp. setați un interval de continuare a funcționării mai micObturați sursele staționare de perturbații folosind autocolante
Senzorul deconectează în ciu- da prezenței	Intervalul de continuare a funcționării este prea micPragul de luminozitatea prea mic	Măriți intervalul de continu- are a funcționăriiModificați setarea valorii de declanșare
Senzorul deconectează prea târziu	Intervalul de continuare a funcționării prea mare	Reduceți intervalul de continuare a funcționării
Senzorul deconectează prea târziu la deplasare pe direcție frontală	S-a redus raza de actiune la deplasare pe direcție frontală	Montați alti senzoriReduceți distanța dintre doi senzori
Senzorul nu conectează în ciuda întunericului și prezenței	S-a selectat o valoare de declanșare prea mică	Senzorul a fost dezactivat de la comutator/buton ?Semiautomat ?Măriți valoarea de declanșare

Eliminare ca deșeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparate- le electrice la gunoiul menajer!

Numai pentru țările UE: În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii el în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate se-

parat și să facă obiectul unei reciclări ecologice.

Garantia de producător

În calitate de cumpărător vă bucurăți după caz de toate drepturile prevăzute prin loge privind garanția și reclamarea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate. Vă acordăm 5 ani de garanție pentru funcționarea ireproșabilă și corespunzătoare a produsului dumneavoastră cu senzor din gama STEINEL Professional. Garantăm că acest produs nu prezintă niciun fel de eroi de material, de producție și de proiectare. Garantăm funcționalitatea tuturor componentelor electronice și a cablurilor, precum și caracterul ireproșabil al tuturor materialelor utilizate și al suprafețelor acestora.

Sollcitarea garantiel Dacă aveți o reclamație referitoare la produsul dvș., vă rugăm să îl trimiteți întreg și cu taxele de expediere plătite, împreună cu chitața originală care trebuie să conțină data cumpărării și denumirea produsului, distributorului dv. sau direct nouă, la adresa STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstrați cu grijă chitața până la expirarea termenului de garantiel. STEINEL nu suportă costurile de transport și nu își asumă riscurile asociate transportului pentru returnarea produselor.

Informații privind solicitarea unei prestatii în garanție găsit pe pagina noastră web http://steinelshop.ro/termenl-si-conditii#answer10

Dacă doriți să solicitați o pre- statie în garanție sau aveți o întrebare despre produsul dvs., ne puteți contacta la +40(0)268 - 530000.
