KORISNIČKI PRIRUČNIK IR Micro Office DALI2 STEINEL

• Identicirajte priključne napeljave.

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje. – Zadržavamo pravo na izmjene koje služe tehničkom napretku.

2. Općesigurnosnenapomene

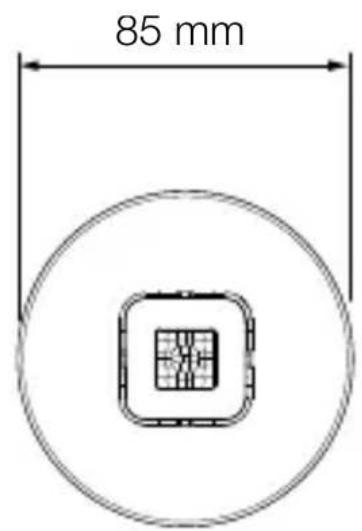

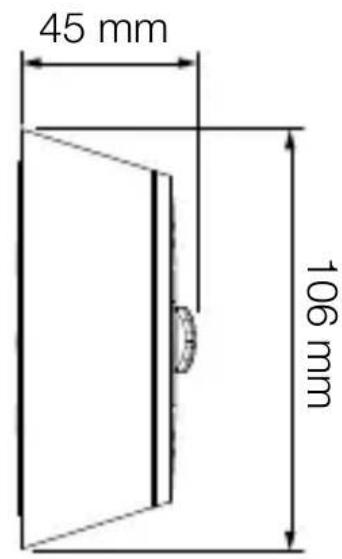

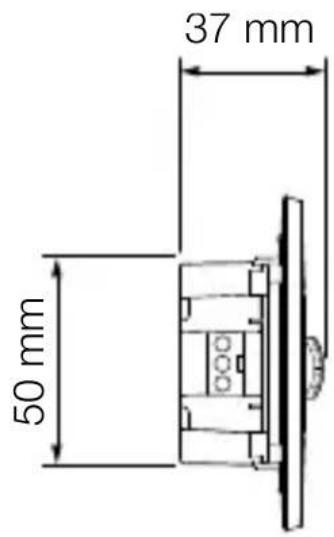

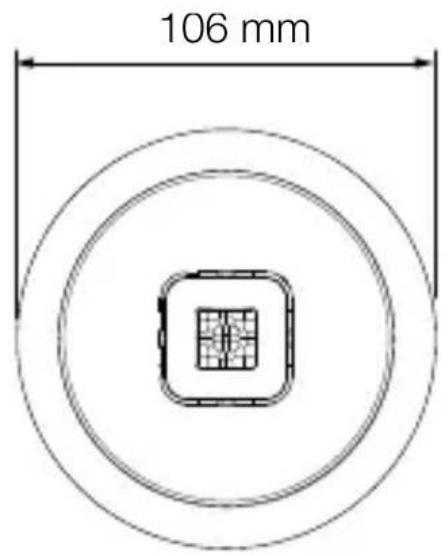

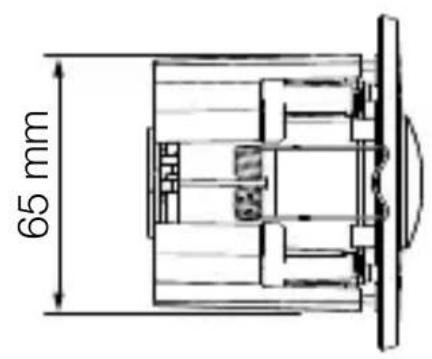

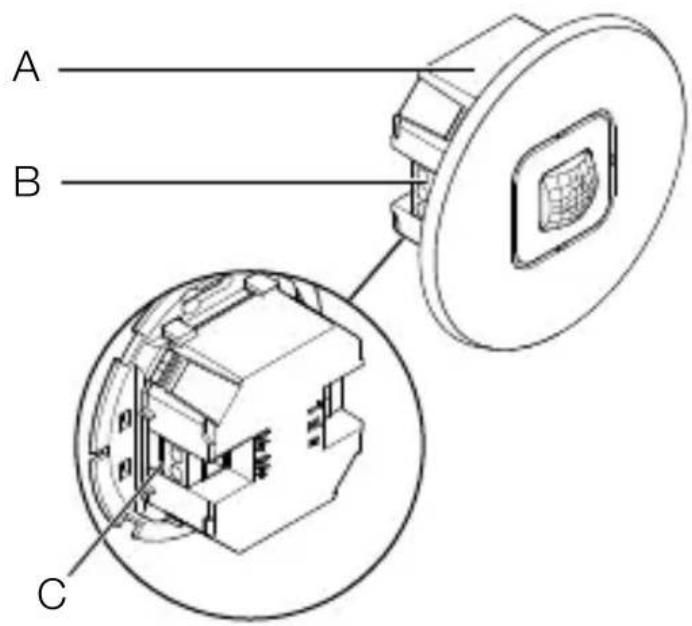

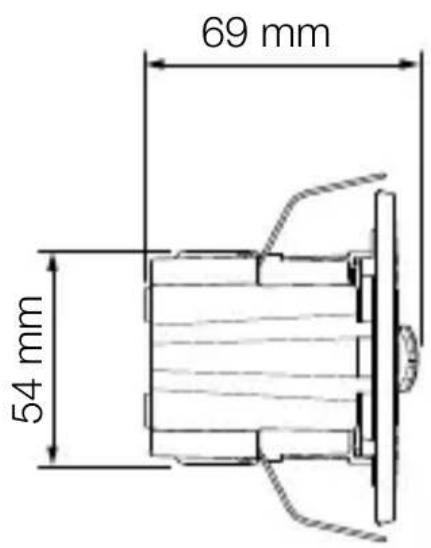

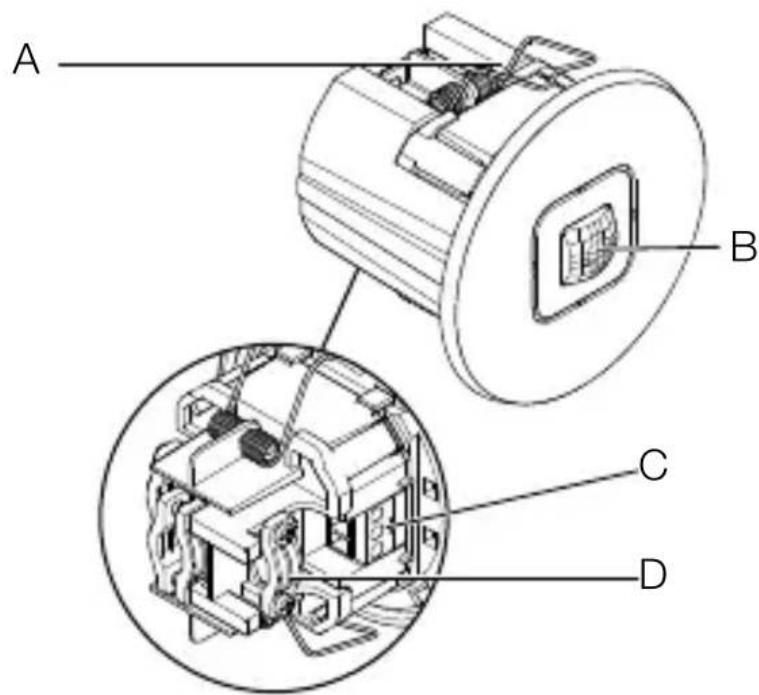

Mrežni dovodni vod sastoji se od višežilnog kabela: L = Faza (većinom crna, smeđa ili siva) N = Neutralni vodič (većinom plavi) S = Tipka DA+ = Priključak na DALI SABIRNICU DA- = Priključak na DALI SABIRNICU A = DALI svjetlo B = Senzor (aplikacijski kontroler) C = Tipka Uređaj se također može priključiti električki nakon mrežne sklopke, ako se osigura da je sklopka stalno uključena.– 778 – Sadržaj Za ožičenje senzora vrijedi: Prema VDE 0100 520 odjeljak 6, za ožičenje između DALI elektroničke prigušnice (“Control Gear”) i DALI aplikacijskog kontrolera može se upotrebljavati višestruki vod koji sadrži i vodove mrežnog napona i uprav- ljačke vodove (npr. NYM 5 × 1,5). Maksimalna duljina voda između DALI aplikacijskog kontrolera i DALI elektroničke prigušnice (“Control Gear”) ne smije biti veća od 300 m (kod 1,5 mm²). LED dioda senzora svijetli 10 sekundi nakon instalacije i uključivanja.– 779 – Sadržaj

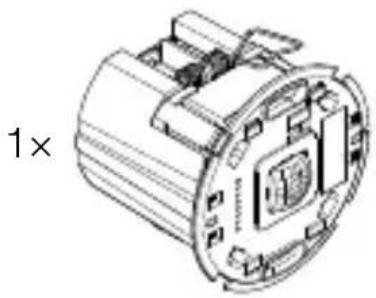

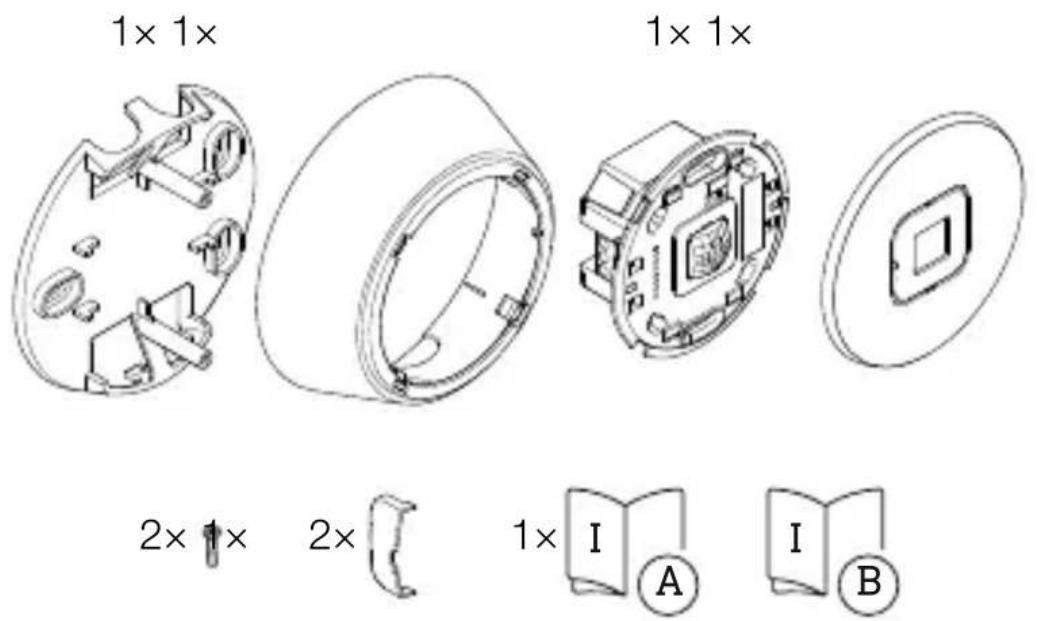

• Provjeriti sve sastavne dijelove na oštećenja. U slučaju oštećenja ne koristiti uređaj.

• Provjerite je li napajanje isključeno.

• Provjerite je li napajanje isključeno.

• Provjerite je li napajanje isključeno.

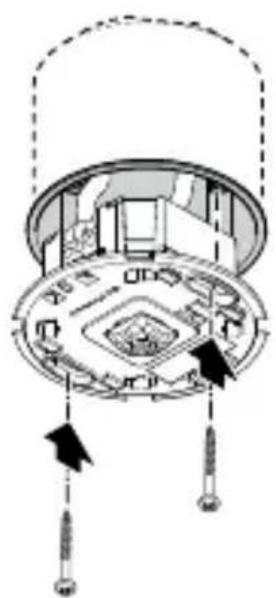

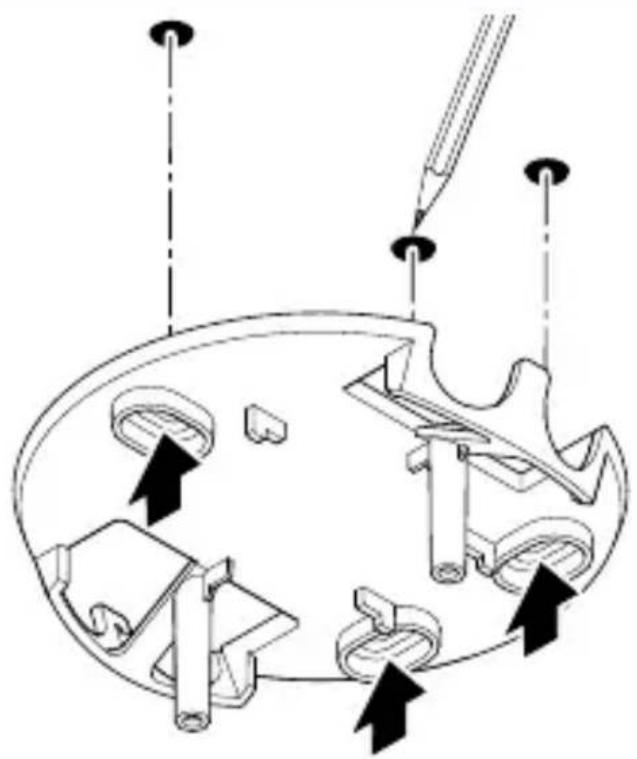

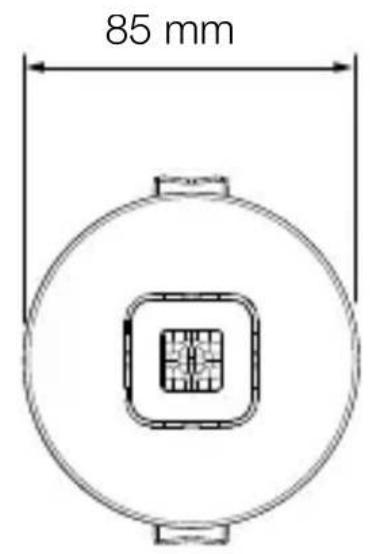

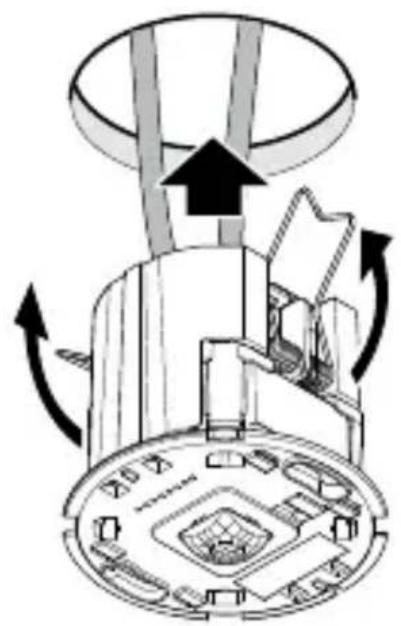

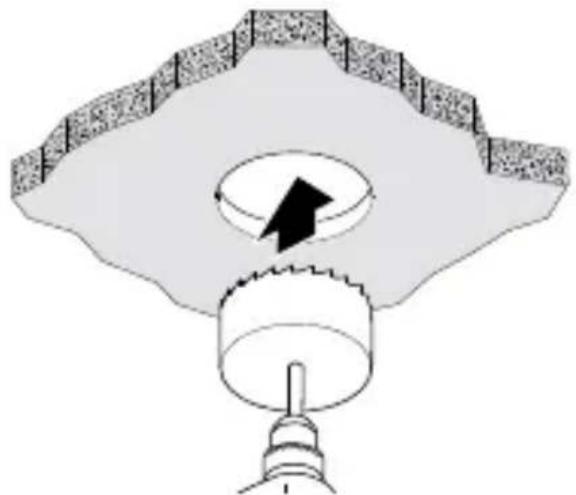

• Izbušite otvor promjera 68 mm u spuštenom stropu.

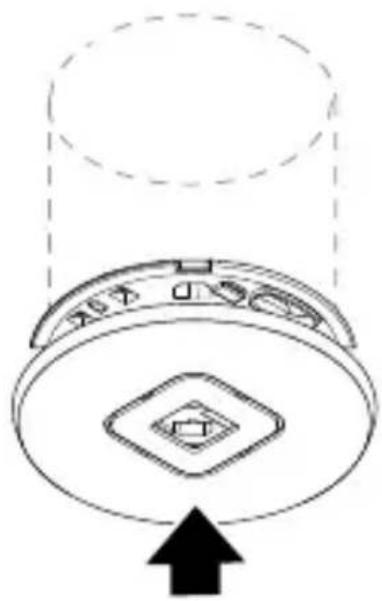

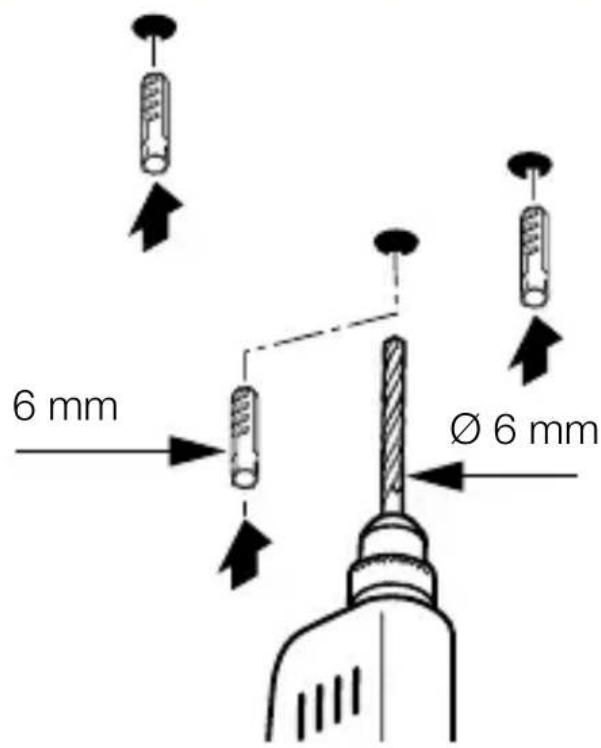

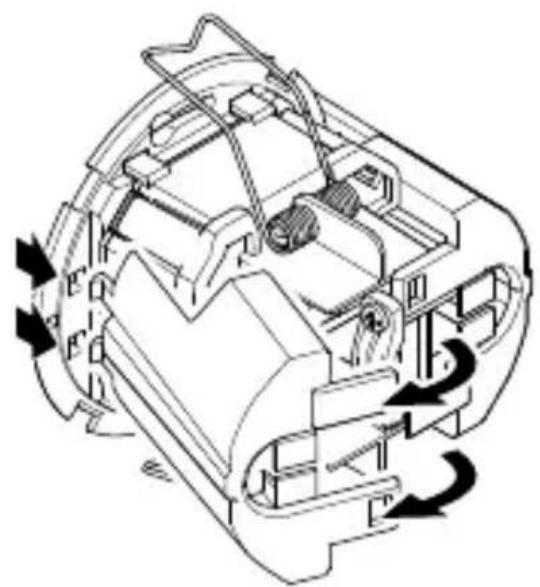

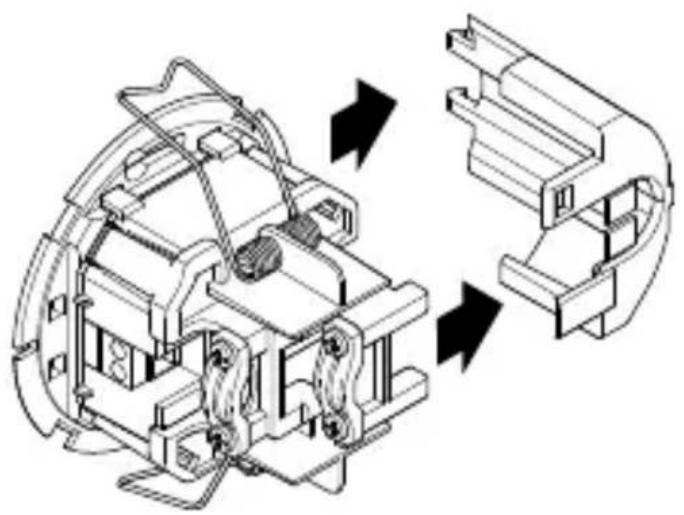

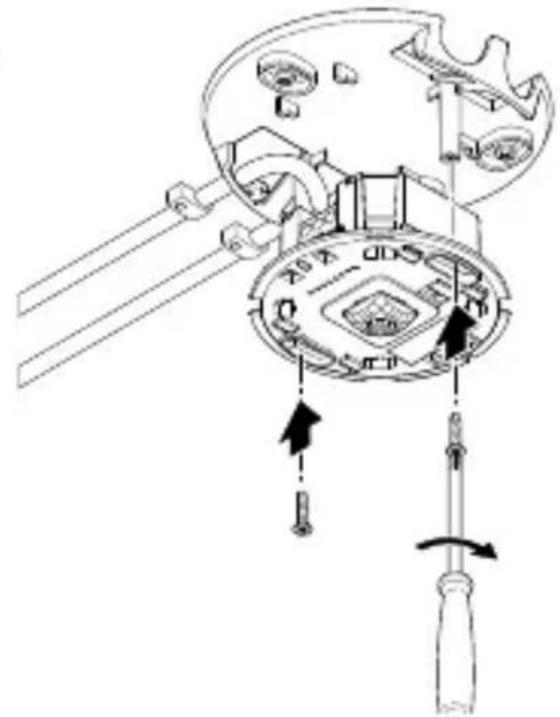

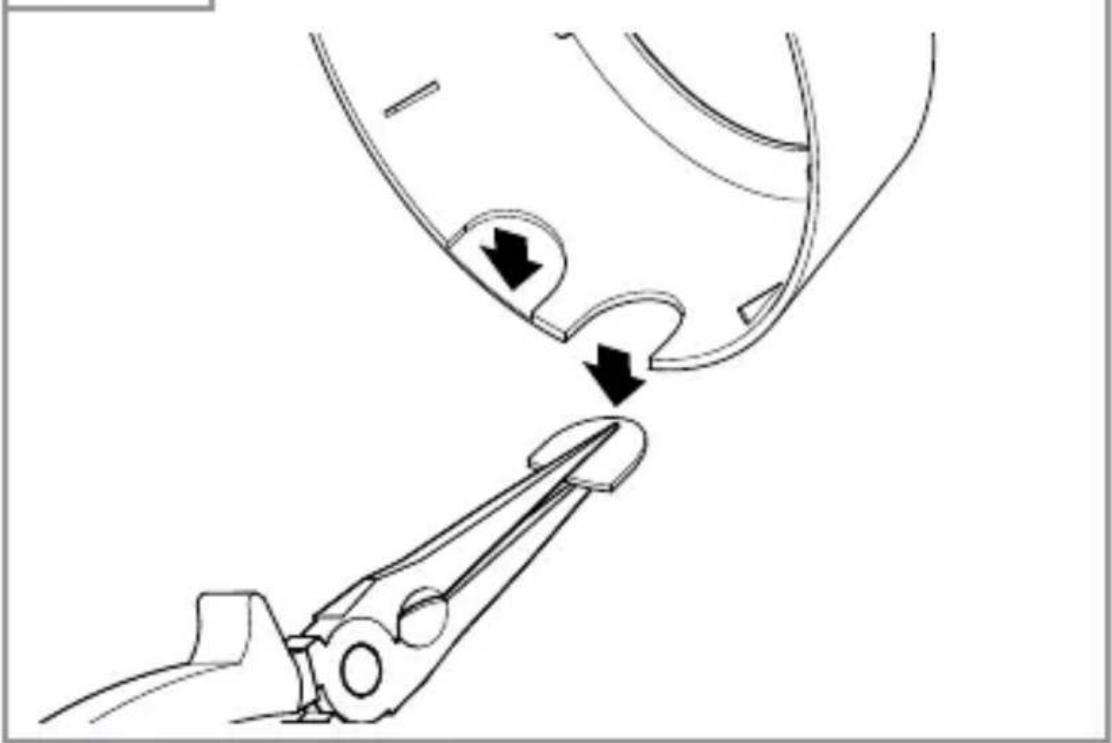

• Otvorite kućište.– 789 – Sadržaj

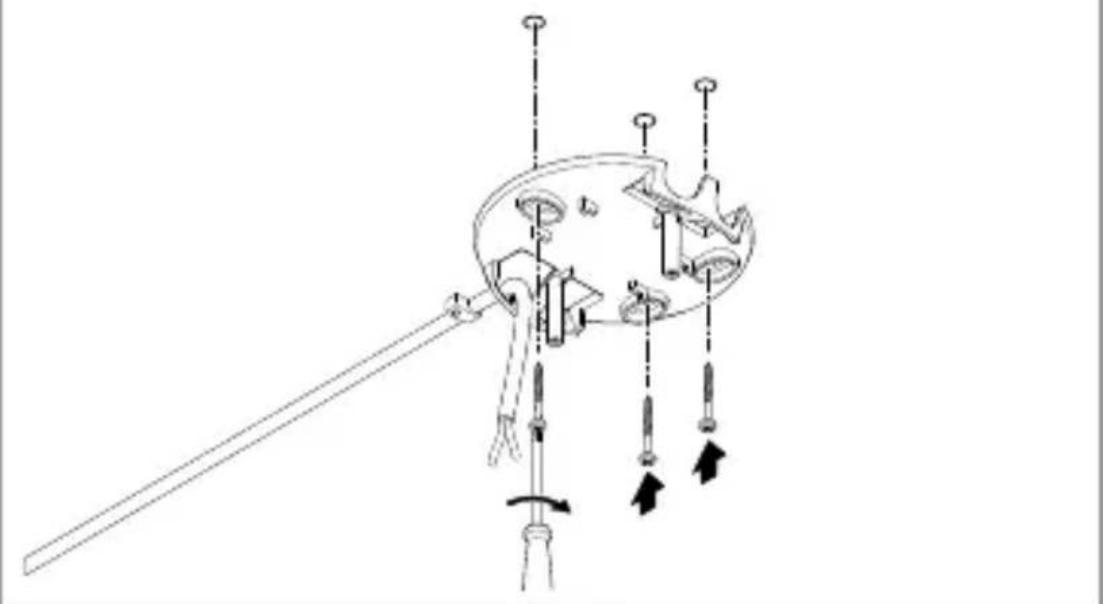

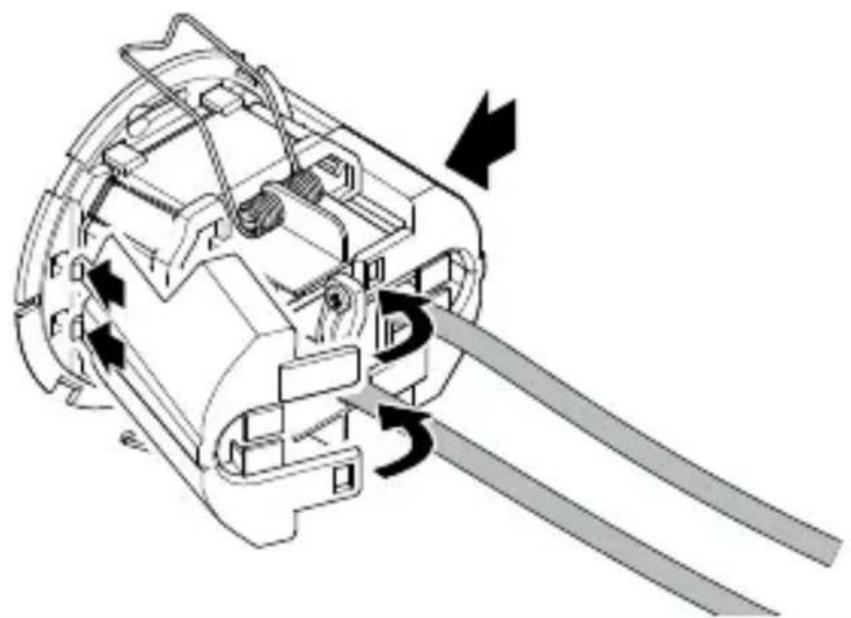

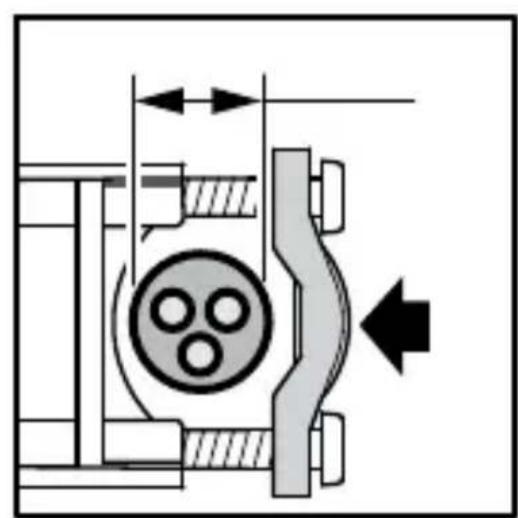

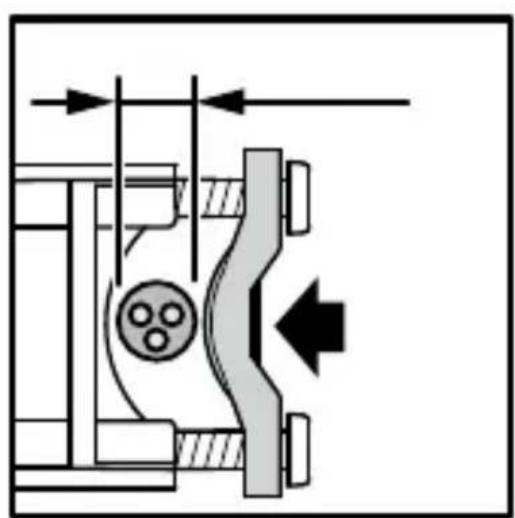

– Promjer voda koji se može stegnuti 7,6mm – 14,5mm:

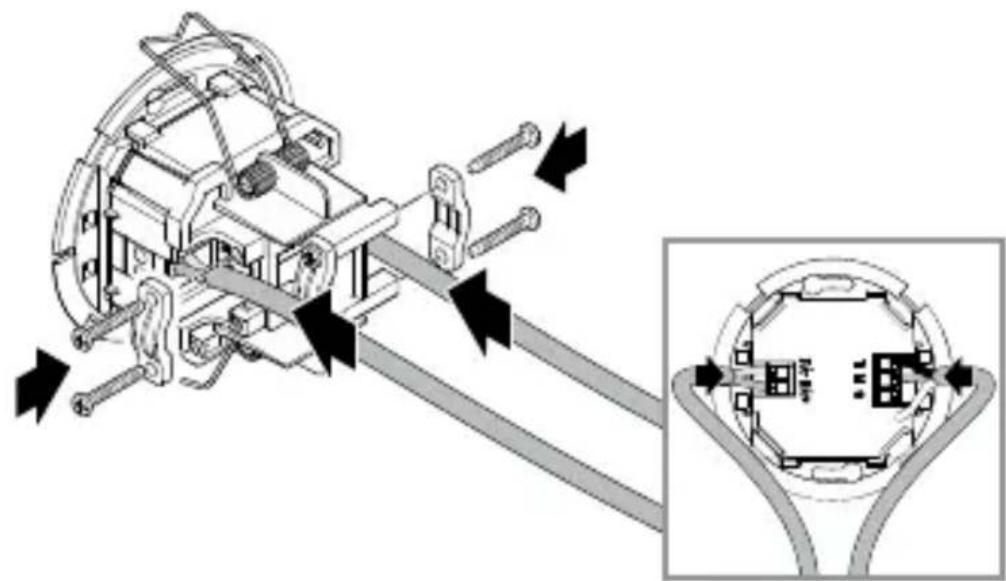

• Veliki promjer voda (lijevo): postavite stremen za vlačno rasterećenje kao što je prikazano na lijevoj strani.

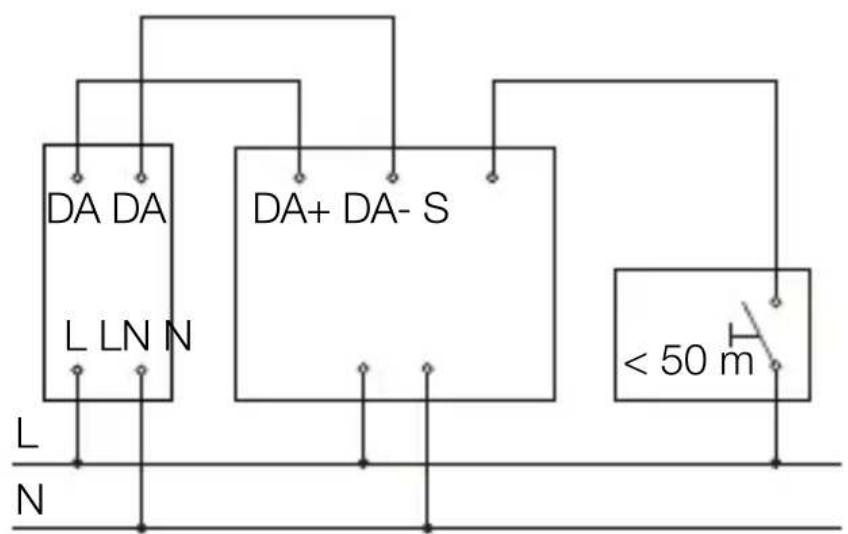

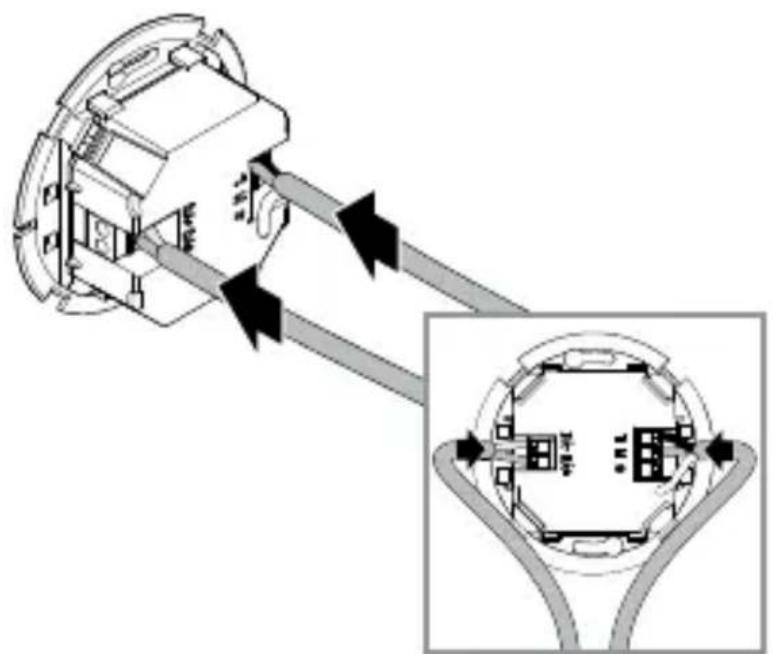

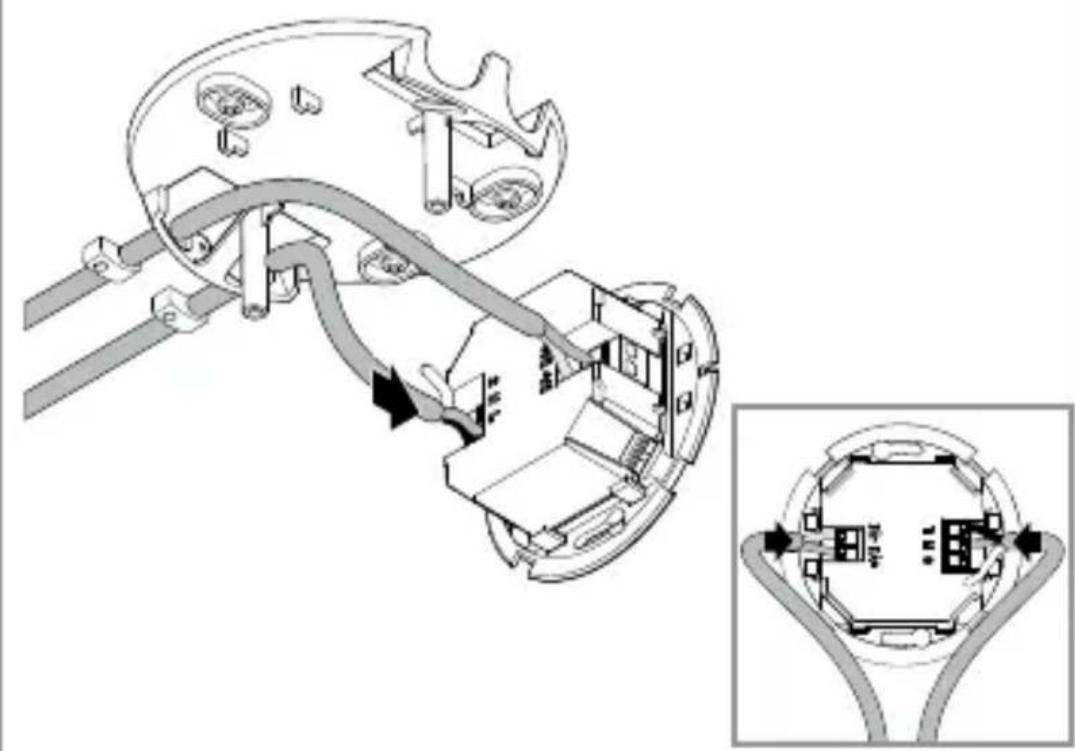

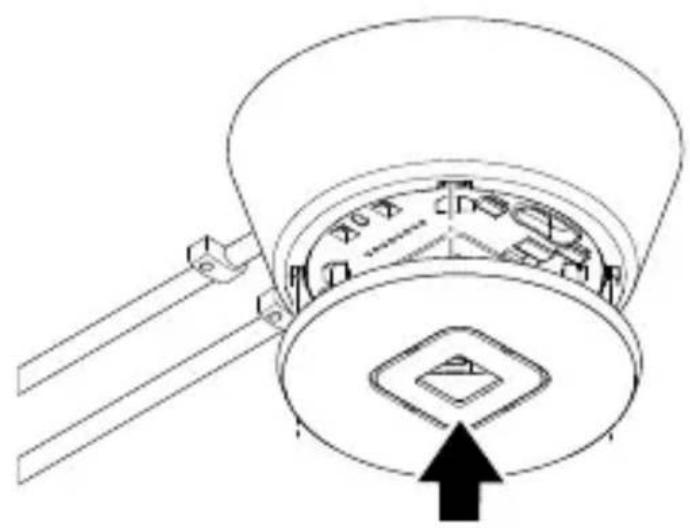

• Priključite mrežni dovodni vod i DALI sabirnicu prema spojnoj shemi.

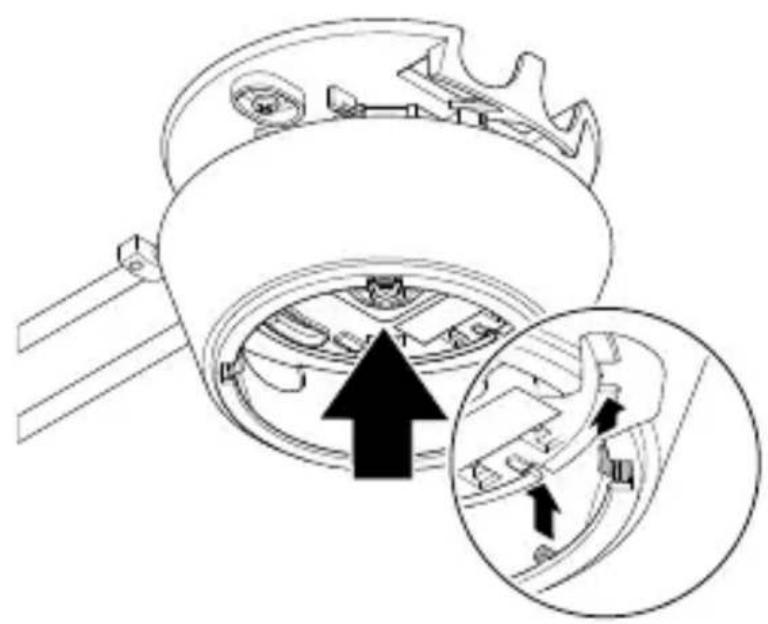

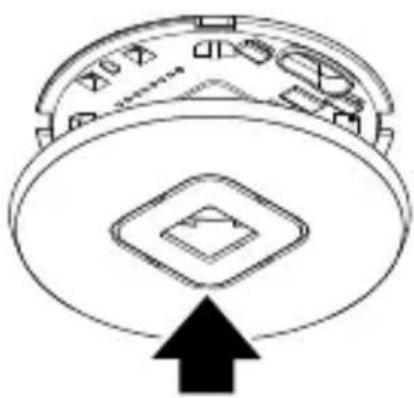

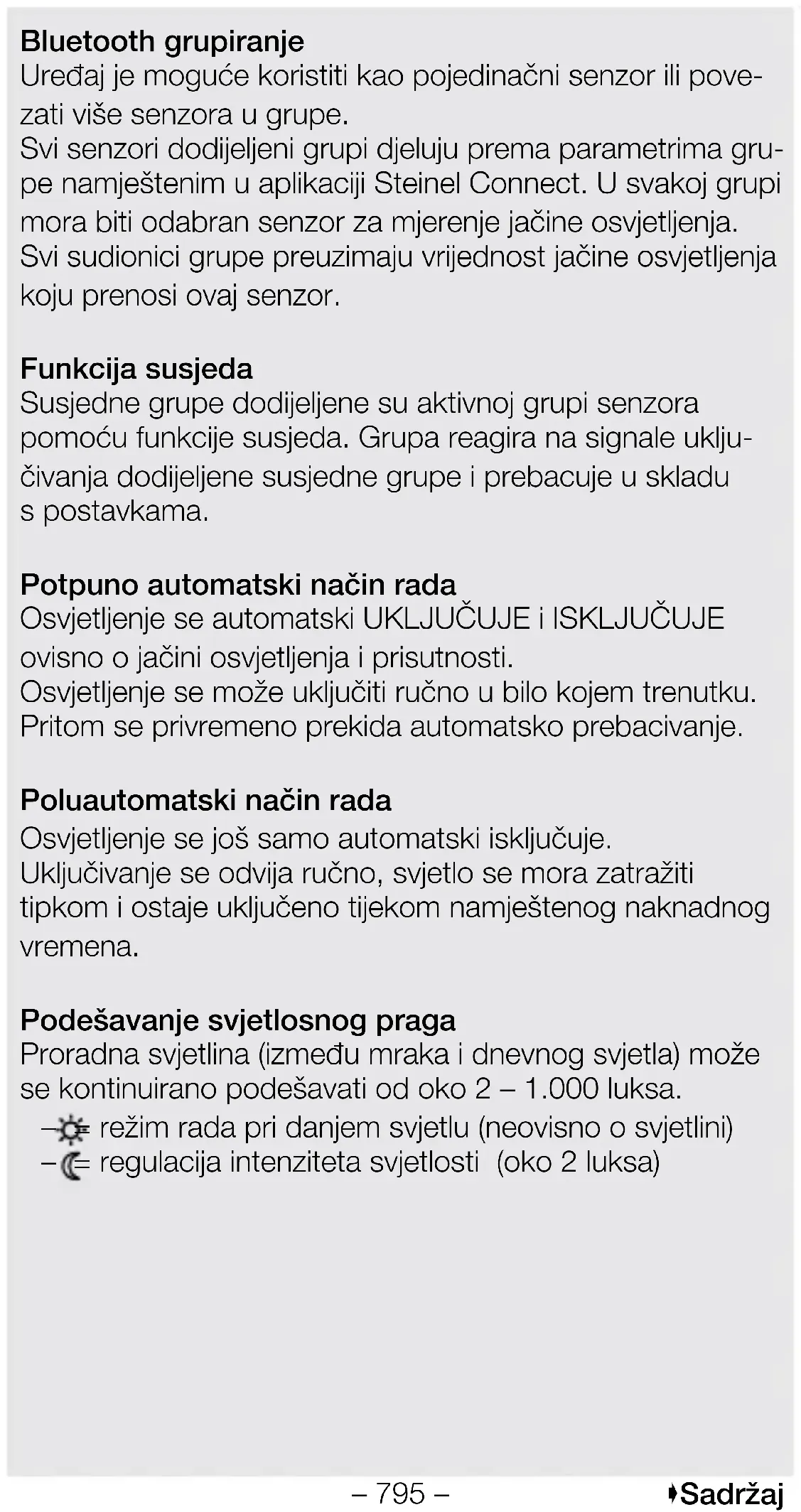

Tvorničkepostavke (prije puštanja u rad putem aplikacije Steinel Connect) – Potpuno automatski način rada / poluautomatski način rada: potpuno automatski način rada – Namještanje vremena za glavno svjetlo: 5 minuta – Osnovno svjetlo: isključeno – Referentna vrijednost jačine osvjetljenja: interno – Regulacija konstantnog svjetla: aktivirana – Regulacijski prag konstantnog svjetla: 500lx Tvorničke postavke se aktiviraju: – Pri prvom puštanju u rad detektora prisutnosti. – Pri resetiranju putem aplikacije.– 794 – Sadržaj AplikacijaSteinelConnect Za konguraciju senzora pomoću pametnog telefona ili tableta morate preuzeti aplikaciju STEINEL Connect iz svoje trgovine AppStore. Potreban je pametni telefon ili tablet sBluetoothom. Android iOS Bluetoothumrežavanje(Bluetoothmreža) Senzor odgovara standardu Bluetooth mreže. Može se umrežiti sa svim proizvodima koji odgovaraju standardu Bluetooth mreže. Senzor se kongurira pomoću aplikacije Steinel Connect. Pri prvom povezivanju senzora i aplikacije Steinel Connect, odgovarajući mrežni ključevi spremaju se na pametni telefon ili tablet. Mrežni ključ sprječava neovla- šteni pristup senzoru. Mrežni ključ mora se dijeliti za pristup putem drugog pametnog telefona ili tableta. Funkcija LED diode Inicijalizacija: LED dioda svijetli 10 sekundi. Identikacija: LED dioda treperi svake sekunde. Normalni rad: LED dioda isključena. Probni test kretanja: LED dioda svijetli. Probni test bez kretanja: LED dioda isključena.– 795 – Sadržaj Bluetooth grupiranje Uređaj je moguće koristiti kao pojedinačni senzor ili pove- zati više senzora u grupe. Svi senzori dodijeljeni grupi djeluju prema parametrima gru- pe namještenim u aplikaciji Steinel Connect. U svakoj grupi mora biti odabran senzor za mjerenje jačine osvjetljenja. Svi sudionici grupe preuzimaju vrijednost jačine osvjetljenja koju prenosi ovaj senzor. Funkcija susjeda Susjedne grupe dodijeljene su aktivnoj grupi senzora pomoću funkcije susjeda. Grupa reagira na signale uklju- čivanja dodijeljene susjedne grupe i prebacuje u skladu spostavkama. Potpunoautomatskinačinrada Osvjetljenje se automatski UKLJUČUJE i ISKLJUČUJE ovisno o jačini osvjetljenja i prisutnosti. Osvjetljenje se može uključiti ručno u bilo kojem trenutku. Pritom se privremeno prekida automatsko prebacivanje. Poluautomatskinačinrada Osvjetljenje se još samo automatski isključuje. Uključivanje se odvija ručno, svjetlo se mora zatražiti tipkom i ostaje uključeno tijekom namještenog naknadnog vremena. Podešavanjesvjetlosnogpraga Proradna svjetlina (između mraka i dnevnog svjetla) može se kontinuirano podešavati od oko 2 – 1.000luksa. – = režim rada pri danjem svjetlu (neovisno o svjetlini) – = regulacija intenziteta svjetlosti (oko 2luksa)– 796 – Sadržaj Dnevni rad Dnevni rad pokreće se postavljanjem postavke za sumrak na maksimum. U dnevnom radu senzor uključuje osvjet- ljenje neovisno o jačini osvjetljenja okoline ako se otkrije kretanje. Teach Pomoću funkcije Teach, postavka za sumrak ili zadana vrijednost za regulaciju konstantnog svjetla može se automatski namjestiti na temelju izmjerenih svjetlosnih uvjeta. Kad je regulacija konstantnog svjetla deaktivirana, postavka za sumrak postavlja se na aktualno izmjerenu vrijednost za jačinu osvjetljenja okoline. Stoga se svjetlo automatski isključuje tijekom postupka. Ako je regulacija konstantnog svjetla aktivna i svjetlo je uključeno, zadana se vrijednost za regulaciju umjesto toga postavlja na izmjerenu vrijednost svjetla. Potrebno je unaprijed ručno prigušiti svjetlo kako bi se zadana vrijednost postigla što preciznije. Također postoji mogućnost provedbe funkcije Teach uodređeno vrijeme. Regulacija konstantnog svjetla Ako je aktivirana ova funkcija, osvjetljenje se regulira na konstantnu zadanu jačinu osvjetljenja. Zadana jačina osvjetljenja odgovara ili namještenom pragu detekcije automatske regulacije jačine osvjetljenja ili vrijednosti svjetlapostavljenoj putem funkcije Teach.– 797 – Sadržaj Glavno svjetlo Postavke u glavnom svjetlu deniraju ponašanje uključiva- nja osvjetljenja kad je otkrivena prisutnost neke osobe. Kad je regulacija konstantnog svjetla deaktivirana, potrebna svjetlosna snaga postavlja se preko razine prigušenja. Kad je regulacija konstantnog svjetla aktivirana, osvjetljenje se regulira na namještenu zadanu jačinu osvjetljenja. Minimalna svjetlosna snaga ispod koje regulator ne smije pasti postavlja se preko razine prigušenja. Ako je oda- brano0 %, regulator može potpuno isključiti osvjetljenje ako ima dovoljno dnevnog svjetla. Ako se zadana jačina osvjetljenja ponovno ne postigne, regulator automatski ponovno uključuje osvjetljenje. Željeno trajanje osvjetljenja glavnog svjetla može se namje- stiti putem naknadnog vremena. Svako registrirano kretanje prije isteka ovog vremena ponovno pokreće naknadno vrijeme. Pomoću razdoblja nestajanja može se namjestiti krivulja prigušenja pri uključivanju i isključivanju. Osnovno svjetlo Postavke u osnovnom svjetlu deniraju ponašanje nakon što je otkazano glavno svjetlo nakon isteka naknadnog vremena, u slučaju odsutnosti. Ponovno se prebacuje u status glavnog svjetla ako se tijekom statusa osnovnog svjetla otkrije kretanje. Osnovno svjetlo može se deaktivirati ili kongurirati s funk- cijama koje se temelje na jačini osvjetljenja ili vremenu. Kad je deaktivirano osnovno svjetlo, osvjetljenje se isklju- čuje odmah nakon isteka naknadnog vremena glavnog svjetla. Ne izvršava se status osnovnog svjetla.– 798 – Sadržaj Funkcija koja se temelji na jačini osvjetljenja: Ako je aktivirana funkcija koja se temelji na jačini osvjetlje- nja, status osnovnog svjetla više se ne otkazuje u slučaju odsutnosti. Željena svjetlosna snaga za osnovno svjetlo postavlja se srazinom prigušenja. Ako udio dnevne svjetlosti premaši prag detekcije, osnovno se svjetlo isključuje. Ako udio dnevne svjetlosti ne postigne prag detekcije, osnovno se svjetlo automatski ponovno uključuje. Funkcija koja se temelji na vremenu: Ako je aktivirana funkcija koja se temelji na vremenu, moguće je preko postavke naknadnog vremena osnovnog svjetla namjestiti duljinu aktivnosti osnovnog svjetla. Nakon isteka naknadnog vremena, otkazuje se status osnovnog svjetla i osvjetljenje se isključuje. Željena svjetlosna snaga za osnovno svjetlo postavlja se srazinom prigušenja. Fiksnaregulacijakonstantnogsvjetla/dinamička regulacija konstantnog svjetla U ksnoj regulaciji konstantnog svjetla, senzor ne sprema ručno nadjačavanje regulacije konstantnog svjetla pomoću tipke. S druge strane, u dinamičkoj regulaciji konstan- tnog svjetla, nova jačina osvjetljenja postavlja se kao novi regulacijski prag. Pri ručnom nadjačavanju bez aktivirane regulacije konstan- tnog svjetla u dinamičkoj regulaciji konstantnog svjetla, aktualna razina svjetla postavlja se kao nova vrijednost za “Prigušivanje glavnog svjetla”. Tipka za ulaz Tipke se mogu integrirati i kongurirati putem aplikacije STEINEL Connect. Kako biste mogli kongurirati tipku preko ulaza S, proizvod na koji je priključena tipka mora biti dodijeljen grupi.– 799 – Sadržaj Dodatno uz ulaz S, senzoru se mogu dodijeliti i druge tipke iz BT mreže. Za svaku tipku može se denirati funkcija za kratki i dugi pritisak tipke. Sljedeće funkcije mogu se odabrati kratkim pritiskom tipke: – Tipka s funkcijom “Uklj./Isklj.” može ručno uključiti iisključiti osvjetljenje. – Ručno isključivanje nije moguće s funkcijom “Uklj.”. Naknadno vrijeme ponovno se pokreće svaki put kad se pritisne tipka. – Funkcijom “Isklj.” osvjetljenje se može isključiti samo ručno. – Osim toga, također postoje funkcije “Uklj. x Min” i “Isklj. x Min”, pomoću kojih se osvjetljenje može uključiti odn. isključiti na određeno vremensko razdoblje. Sljedeće funkcije mogu se odabrati dugim pritiskom tipke: – Tipka s funkcijom “Povećanje/smanjenje PRIGUŠENJA” može ručno povećati ili smanjiti osvjetljenje. – S funkcijom “Povećanje PRIGUŠENJA” osvjetljenje se može samo povećati. – S funkcijom “Smanjenje PRIGUŠENJA” osvjetljenje se može samo smanjiti. Za rad senzora u poluautomatskom načinu rada potrebna je tipka. Dodatno, pozivanje unaprijed namještene scene može se dodijeliti kao funkcija tipki. Prezentacijskinačin Ako se svjetlo isključi tipkom, senzor aktivira prezentacijski način. – Opterećenje ostaje isključeno sve dok se ne detektira kretanje. – Čim se više ne detektira kretanje i naknadno vrijeme je isteklo, senzor se vraća na normalan rad senzora.– 800 – Sadržaj Ograničenjerasponadetekcije Kako bi se spriječila nenamjerna detekcija, raspon detek- cije može se ograničiti pokrivnom maskom. S obje pričvr- šćene pokrivne maske, raspon detekcije kretanja smanjuje se s 3 × 6 m, a raspon detekcije prisutnosti na 2 × 4 m.

• Provjerite vod ispitivačem napona. – Kratki spoj u mrežnom vodu.

• Provjerite priključke. – Eventualno postojeća mrežna sklopka je isključena.

• Zamijenite neispravan osigurač. – Brzi pokreti se prigušuju radi minimiziranja smetnji ili je područje detekcije premalo ili neispravno.

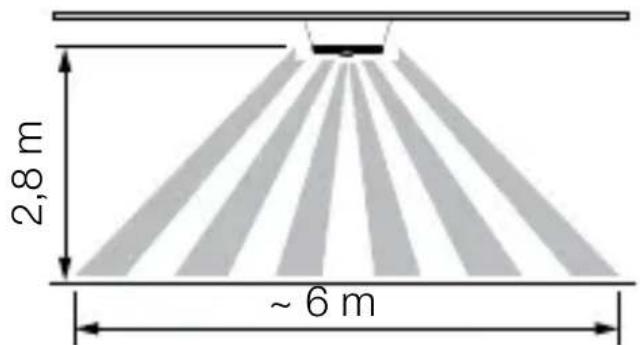

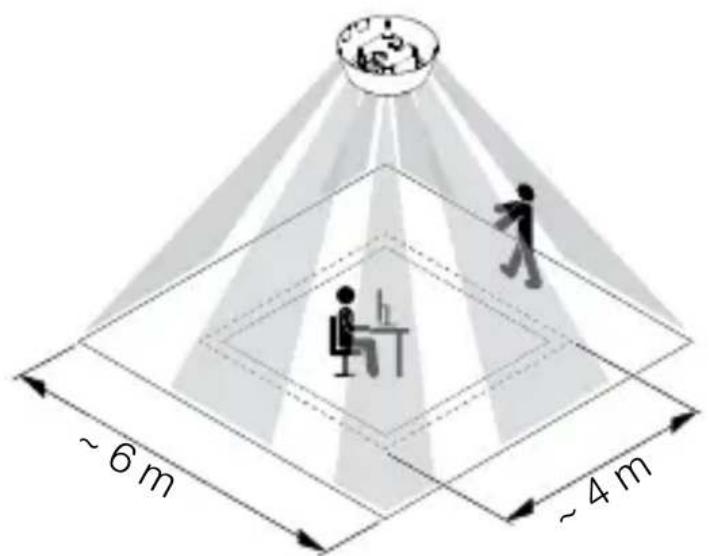

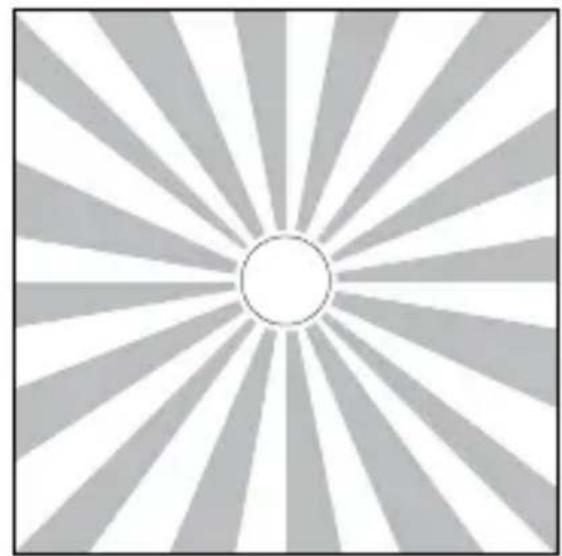

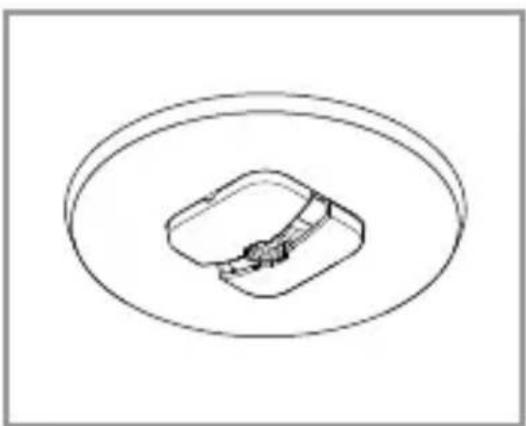

• Provjerite i podesite područje detekcije. Uređajseneisključuje. – Stalno kretanje u području detekcije.

• Provjerite područje detekcije.

• Provjerite područje.

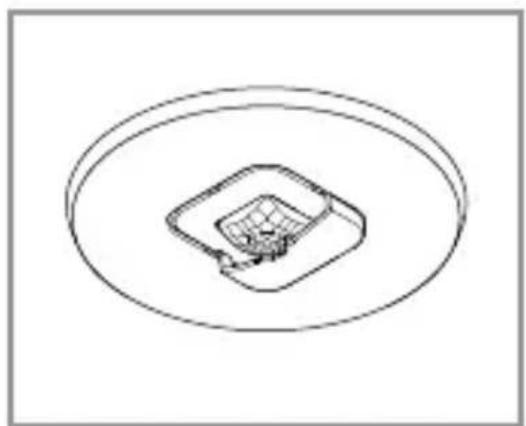

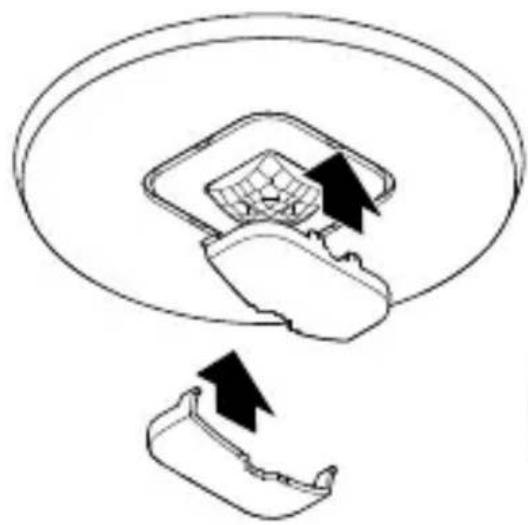

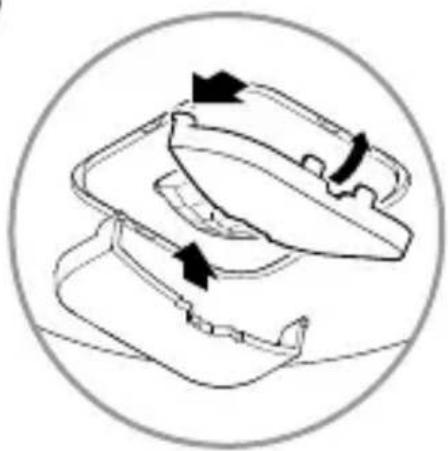

• Po potrebi ograničite ili promijenite područje detekcije.Sisu
