РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IR Micro Office DALI2 STEINEL

3. Описаниенаустройството 968

4. Електрическосвързване 977

7. Почистванеигрижа 1002

8. Отстраняване 1003

12. Отстраняваненаповреди 1006

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие.

Опасностпринеспазваненаупътването заупотреба! Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.

• Указанията за безопасност да се спазват.

• Да се съхранява на достъпно място. – Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или

– Работата по мрежовото напрежение е допустима само от квалифициран персонал. – Да се спазват съответните държавни предписания за свързване и монтаж (напр. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Използвайте само оригинални резервни части! – Ремонти са допустими само от специализирани фирми.– 968 –

3. Описаниенаустройството

Употребапопредназначение – Сензор за монтаж на вътрешен таван във вътреш-

Функционаленпринцип – Инфрачервеният сензор прихваща топлинното излъчване на движещи се тела (напр. хора, животни). Топлинното излъчване се преобразува

и автоматично включва LED-прожектора. – Най-сигурното засичане се постига при монтаж на уреда странично спрямо посоката на движение. – Обхватът на засичане е ограничен, когато движе- нието е директно срещу сензора. – Поради препятствия (напр. дървета, стени или прозорци) засичането може да бъде ограничено или невъзможно. – Внезапни промени в температурата, поради кли- матично влияние, не се отличават от източници на

Сертифициране: Този продукт е сертифициран съгласно IEC 62386-103 като Single-Master Application Controller. Следователно неговото DALI 2 сертифициране покрива само при- ложения, при които само DALI EVG („Control Gear“) са свързани към DALI шината. IR Micro Oce DALI-2 APC AP: Вариант за повърхнос-

1× 1× 2× 1× 1× 1× 1×2× – 1 държач за таван – 1 рамка – 1 сензорен модул – 1 капак – 2 малки винта – 2 покривни капака – 1 данни за безопасност – 1 бърз старт– 970 –

– 1 сензорен модул – 1 капак – 2 покривни капака – 1 данни за безопасност – 1 бърз старт– 971 –

1×2× – 1 сензорен модул – 1 капак – 2 покривни капака – 1 данни за безопасност – 1 бърз старт– 972 –

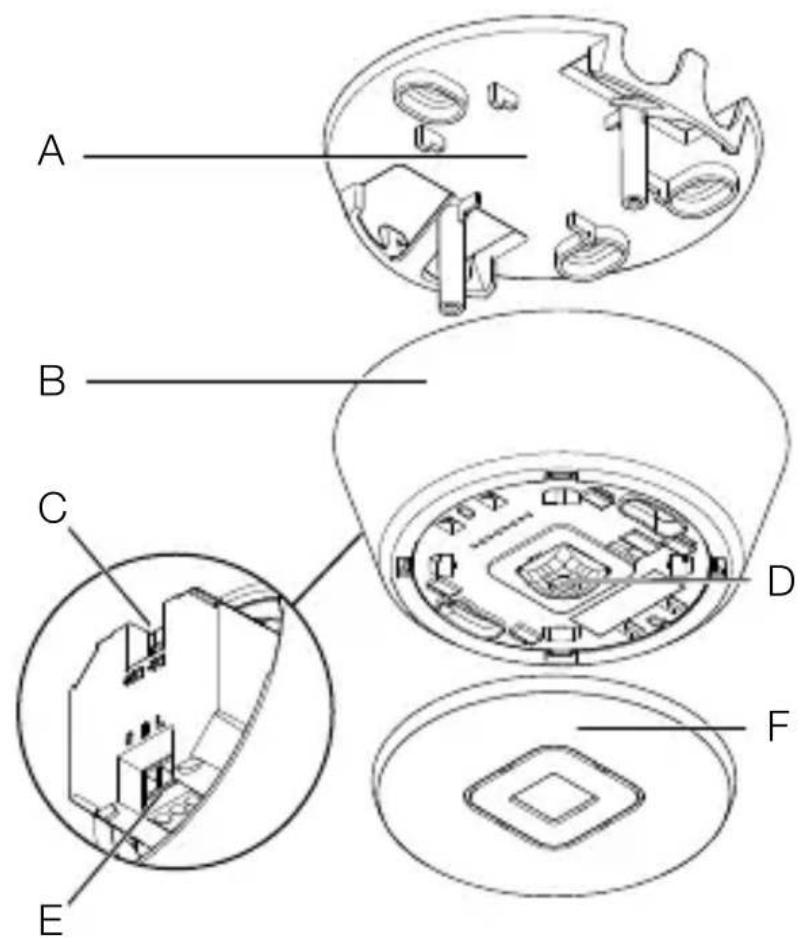

A Държач за таван B Рамка C DALI-2 връзка D Сензорен модул E Електрическа връзка F Капак– 975 –

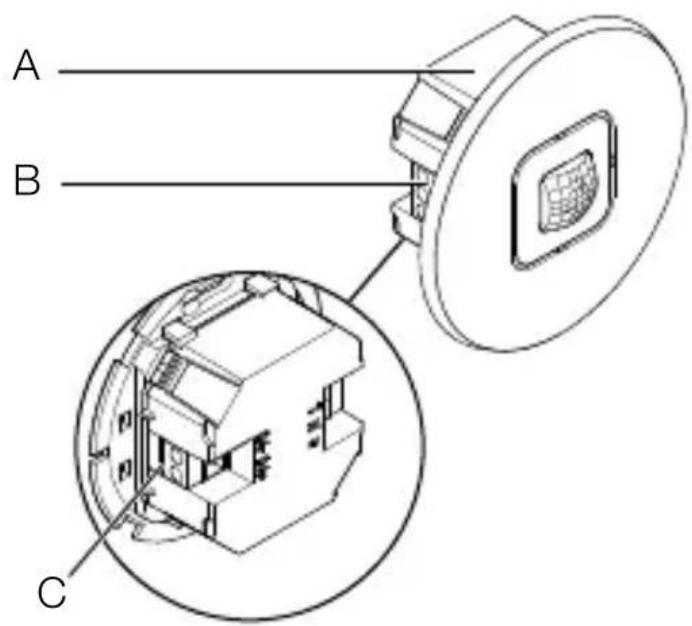

A Сензорен модул B Електрическа връзка C DALI-2 връзка– 976 –

ОбщпрегледнаустройствотоIRMicroOceDALI-2 APCDE

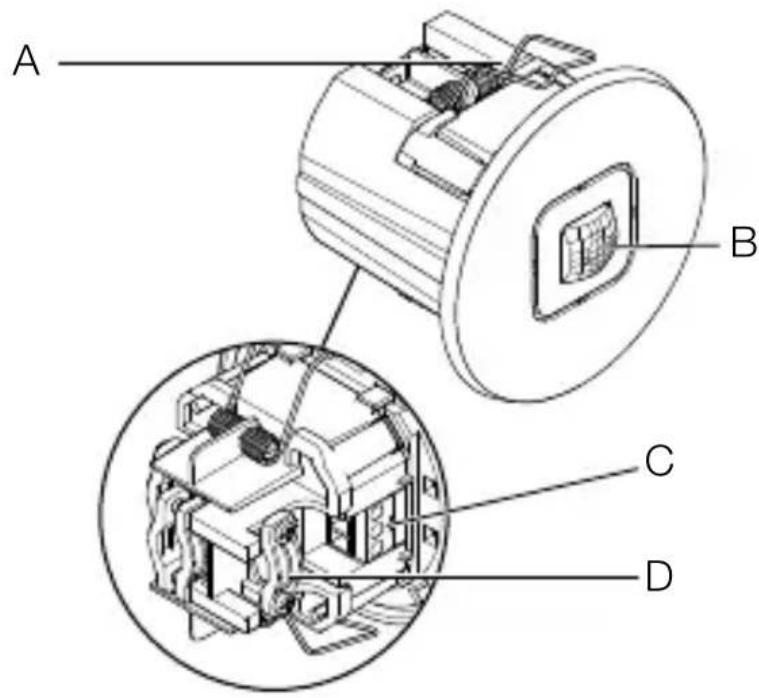

A Скоба B Сензорен модул C Електрическа връзка D Разтоварване на напрежението– 977 –

4. Електрическосвързване

Захранващият проводник се състои от многожилен

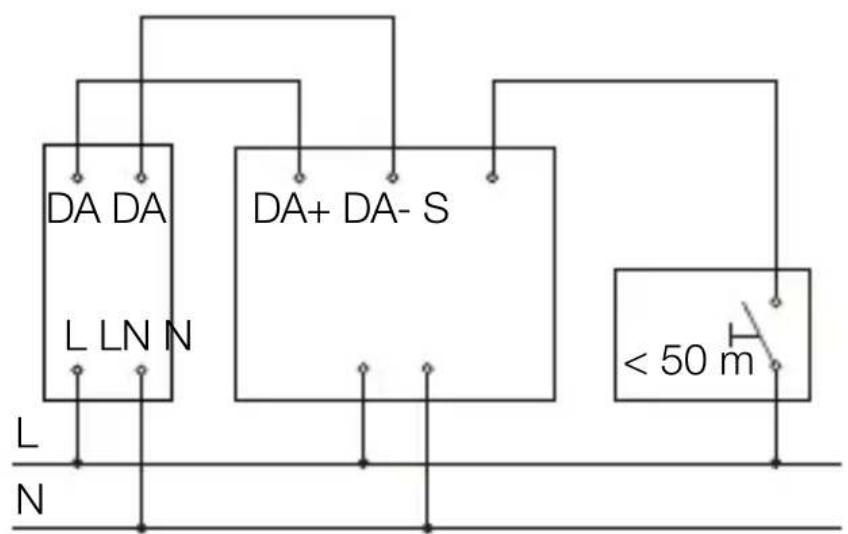

L = Фаза (обикновено черен, кафяв или сив) N = Нула (обикновено син) S = Бутон DA+ = Връзка към DALI BUS DA- = Връзка към DALI BUS A = Лампа DALI B = Сензор (Application Controller) C = Бутон Уредът също може да бъде електрически свързан след прекъсвач, ако се гарантира, че прекъсвачът щее включен постоянно.– 978 –

За окабеляването на сензора важи: Съгласно VDE 0100 520 Раздел 6 за окабеляването между DALI EVG („Control Gear“) и DALI Application Controller може да се използва многопроводна линия, съдържаща както проводниците за мрежово напре- жение, така и проводниците за управление (напр. NYM5× 1,5). Максималната дължина на проводника между DALI- Application Controller и DALI EVG („Control Gear“) не трябва да надвишава 300m (с 1,5mm²). След инстала- цията и включването светодиодът на сензора светва за 10секунди.– 979 –

Опасностотелектрическиток! Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

• Токът да се изключи и напрежението да се прекъсне.

• Да се провери с уред за измерване на напрежението.

• Да се осигури прекъсването на напрежението. Опасностотщети! Размяна на полюсите може да доведе до късо съеди-

• Проводниците да се свържат правилно. Подготовказамонтаж

• Всички части да се проверят за щети. При повреди уредът да не се пуска в експлоатация.

• Да се избере подходящо място за монтаж. – Съобразявайки се с обхвата. – Съобразявайки се със засичането на движение. – Стабилно. – В обхвата няма препятствия. – Не в зони с опасност от експлозии. – Не върху леснозапалими повърхности. – Най-малко на 50cm от другите сензори. – Дължина на проводника между сензора и бутона <50m.– 980 –

• Уверете се, че захранването с напрежение е изключено.

• Да се маркират местата за пробиване.

• Да се пробият дупките (Ø 6 mm) и да се поставят дюбелите.– 982 –

• Издърпайте кабела през отвора.

• Завинтете държача за тавана.

• Свържете захранващия кабел и DALI шината според електрическата схема. ➔ „4. Електрическо свързване“– 983 –

• При нужда отчупете капачетата от рамката. При това трябва да се съблюдава крачето за ориен- тация на сензорния модул!– 984 –

• Позиционирайте рамката в правилната посока. При това съблюдавайте вдлъбнатините.

• Електрозахранването да се включи.

• Функциите да се настроят. ➔ „6. Функция“– 986 –

• Уверете се, че захранването с напрежение е изклю-

• Свържете захранващия кабел и DALI шината според електрическата схема. ➔ „4. Електрическо свързване“

• Електрозахранването да се включи.

• Функциите да се настроят. ➔ „6. Функция“– 988 –

• Уверете се, че захранването с напрежение е изклю-

• Пробийте отвор с диаметър 68 mm в окачения таван.

• Свалете страничната част.

– Затягащ се диаметър на проводника 7,6mm – 14,5mm:

• Голям диаметър на проводника (вляво). Поставете скобата за разтоварване на напреже- нието, както е показано вляво.

• Малък диаметър на кабела (вдясно): Поставете скобата за разтоварване на напреже- нието, както е показано вдясно.– 990 –

• Свържете захранващия кабел и DALI шината според електрическата схема.

• Прикрепете скобите за разтоварване на напреже-

➔ „4. Електрическо свързване“

• Ако е необходимо, отстранете крилцата на странич- ните части при кабелния вход.– 991 –

• Стиснете пружините заедно нагоре и поставете сензорния модул в окачения таван.

• Електрозахранването да се включи.

• Функциите да се настроят. ➔ „6. Функция“– 993 –

Заводскинастройки (преди пускане в експлоатация чрез приложението Steinel Connect) – Напълно/полуавтоматично: Напълно автоматично – Времева настройка, основна светлина: 5min – Основна светлина: Изкл – Референция, стойност на яркостта: Вътрешна – Управление на постоянната светлина: Активирано – Праг на управление на постоянната светлина: 500lx Фабричните настройки се активират: – При първоначално стартиране на детектора за присъствие. – При нулиране от приложението.– 994 –

ПриложениеSteinelConnect За конфигурацията на сензора със смартфон или таблет приложението STEINEL Connect трябва да бъде изтеглено от Вашия AppStore. Необходим е смартфон или таблет с Bluetooth. Android iOS Bluetoothвръзка(Bluetooth-Mesh) Сензорът отговаря на стандарта Bluetooth Mesh. Може да се свърже в мрежа с всички продукти, които отго- варят на стандарта Bluetooth Mesh. Конфигурацията на сензора се прави с помощта на приложението Steinel Connect. При първото свързване между сензора иприложението Steinel Connect съответните мрежови ключове се запаметяват на смартфона или таблета. Мрежовият ключ предотвратява неоторизиран достъп до сензора. За достъп през друг смартфон или таблет мрежовият ключ трябва да бъде споделен. LEDфункция Инициализация: LED светва за 10 секунди. Идентификация: Светодиодът мига на всяка секунда. Нормален режим на работа: LED изкл. Тестов режим на работа, движение: LED свети. Тестов режим на работа, без движение: LED изкл.– 995 –

Групиране,Bluetooth Възможно е устройството да работи като отделен сензор или няколко сензора да се свържат в групи. Всички сензори, присвоени на група, действат според груповите параметри, зададени в приложението Steinel Connect. Във всяка група трябва да бъде избран сензор за измерване на яркостта. Всички участници вгрупата приемат стойността на яркостта, предавана от този сензор. ФункцияСъседство Чрез функцията Съседство съседните групи се прис- вояват на активната сензорна група. Групата реагира на сигнали за включване от присвоената съседна група и превключва според настройките. Напълноавтоматично Осветлението се ВКЛЮЧВА и ИЗКЛЮЧВА автоматич- но в зависимост от яркостта и присъствието. Осветлението може да се включи ръчно по всяко

При това автоматичното превключване временно се

Полуавтоматично Осветлението се изключва само автоматично. Включването става ръчно, светлината трябва да бъде зададена с бутон и остава включена за зададеното време на последействие. Настройканасветлочувствителността Осветеността на задействане (мрак) може да се регу- лира безстепенно от около 2 – 1 000 лукса. – = дневен режим (независимо от осветеността) – = режим при настъпваща тъмнина (около 2 лукса)– 996 –

Дневенрежимнаработа Дневният режим на работа се стартира чрез задаване на настройката за затъмняване на максимум. При дневен режим на работа сензорът включва осветле- нието независимо от околната яркост, ако се засече

С помощта на функцията за обучение настройката за затъмняване или зададената стойност за управление на постоянната светлина могат да бъдат настроени автоматично въз основа на измерените условия на осветеност. При дезактивирано управление на постоянната светлина затъмняването се настройва на текущо измерената стойност за яркостта на околната среда. За целта светлината се изключва автоматично по време на процеса. Ако управлението на постоян- ната светлина е активно и светлината е включена, вместо това зададената стойност за управлението се настройва на измерената стойност на светлината. Предварително светлината трябва да се намали ръчно, така че зададената стойност да се достигне възможно най-точно. Има и възможност за провеждане на обу- чението в определено часово време. Управлениенапостояннатасветлина Ако тази функция е активирана, осветлението се регулира до постоянна зададена стойност на яркостта. Зададената стойност на яркост съответства или на прага на реакция, зададен за автоматично управление на яркостта, или на стойността на светлината, зада- дена чрез функцията за обучение.– 997 –

Основнасветлина Настройките в Основна светлина определят поведе- нието за включване на осветлението при присъствие. При дезактивиран контрол на постоянната светлина, необходимата светлинна мощност се настройва чрез нивото на затъмняване. При активиран контрол на постоянната светлина, осветлението се регулира до зададената стойност на

Чрез нивото на затъмняване се настройва минимал- ната светлинна мощност, под която регулаторът не трябва да пада. При избор на 0% регулаторът може да изключи напълно осветлението, ако има достатъчно дневна светлина. Ако яркостта отново падне под зада- дената стойност, регулаторът автоматично включва осветлението отново. Желаната продължителност на светене на основната светлина може да се настрои чрез времето за после-

Всяко движение, регистрирано преди изтичането на това време, рестартира времето за последействие. С Fade Time може да се настрои кривата на затъмня- ване при включване и изключване. Основнасветлина Настройките на основната светлина определят пове- дението след напускане на основната светлина след изтичане на времето за последействие в случай на

Превключва се обратно към състояние Основна свет- лина, ако по време на състоянието Основна светлина се регистрира движение. Основната светлина може да бъде дезактивирана или конфигурирана с функциите, базирани на яркост или време.– 998 –

При дезактивирана основна светлина осветлението се изключва веднага след изтичане на времето за последействие на основната светлина. Състоянието Основна светлина не се изпълнява. Функция, базирана на яркост: Ако функцията, базирана на яркостта, е активирана, състоянието Основна светлина вече не се напуска при

Желаната светлинна мощност за основната светлина се настройва с нивото на затъмняване. Ако делът на дневната светлина надвишава прага на реакция, основната светлина се изключва. Ако делът на дневната светлина падне под прага на реакция, основното осветление се включва отново автоматично. Функция, базирана на времето: Ако функцията, базирана на времето, е активирана, настройката за време за последействие на основната светлина може да се използва, за да се зададе колко дълго трябва да е активна основната светлина. След изтичане на времето за последействие, състоя- нието Основна светлина се напуска и осветлението сеизключва. Желаната светлинна мощност за основната светлина се настройва с нивото на затъмняване. Фиксирано/динамичноуправлениенапостоянната

При фиксираното управление на постоянната светлина сензорът не запаметява ръчно превключване на упра- влението на постоянната светлина чрез бутон. При динамичното управление на постоянната светлина, от друга страна, новата яркост се задава като нов праг на управление.– 999 –

При ръчно превключване без активирано управле- ние на постоянната светлина в динамичен режим на управление на постоянна светлина, текущото ниво на светлината се настройва като нова стойност за „Затъмняване на основната светлина“. БутонВъвеждане Бутоните могат да бъдат включени и конфигурирани чрез приложението STEINEL Connect. За да можете да конфигурирате бутон чрез вход S, продуктът, към който е свързан бутонът, трябва да бъде присвоен към група. В допълнение към входа S на сензора могат да бъдат присвоени допълнителни бутони от BT Mesh мрежата. На всеки бутон може да се определи функция за кратко и дълго натискане на бутона. Следните функ- ции могат да бъдат избрани чрез кратко натискане на

– Бутон с функция „Вкл./Изкл.“ може да включва иизключва осветлението ръчно. – С функцията „Вкл.“ ръчното изключване не е въз- можно. Времето за последействие се рестартира при всяко натискане на бутона. – С функцията „Изкл.“ осветлението може да се изключва само ръчно. – Налице са и функциите „Вкл x Min“ и „Изкл x Min“, с които осветлението може да се включва или изключва за определен период от време.
