Tip izdelka	Pasivni infrardeči detektor gibanja (PIR) z upravljanjem DALI-2 in Bluetooth Mesh
Znamka	Steinel
Model	IR Micro Office DALI2
Različice	Površinska montaža (AP), vgradna montaža (UP), stropna montaža (DE)
Dimenzije (AP)	Ni navedeno v navodilih (ocena: premer ~100 mm, višina ~50 mm)
Teža	Ni navedeno (ocena: ~150 g)
Napajanje	220-240 V~, 50/60 Hz
Poraba v mirovanju	0,4 W (brez elektronske predstikalne naprave)
Vmesnik DALI	2-žični krmilni vod, enojni mojster, max 40 mA (v skladu z IEC 62386-101)
Največji napajalni tok	250 mA
Kot zaznavanja	360°
Doseg zaznavanja gibanja (tangencialno)	6 x 6 m (višina 2,8 m)
Doseg zaznavanja prisotnosti (radialno)	4 x 4 m (višina 2,8 m)
Optimalna višina montaže	2,8 m
Prag mraka	2 - 1000 luksov (nastavljivo), dnevni način (∞)
Časovni zamik glavne razsvetljave	5 s do 60 min (nastavljivo)
Stopnja zaščite	IP20 (notranjost)
Delovna temperatura	0 °C do +40 °C
Frekvenca Bluetooth	2,4 - 2,48 GHz
Moč oddajanja Bluetooth	10 dBm (največ 10 mW)
Glavne funkcije	Samodejni/polavtomatski način, regulacija stalne svetlobe, osnovna razsvetljava, učenje, predstavitveni način, omejitev območja zaznavanja, Bluetooth združevanje
Vhod za gumb (S)	Da, za ročno upravljanje (vklop/izklop, zatemnitev, scene)
Konfiguracija	Prek aplikacije Steinel Connect (Bluetooth Mesh)
Čiščenje in vzdrževanje	Suho očistite z mehko krpo brez detergenta
Varnost	Namestitev s strani usposobljenega strokovnjaka, upoštevanje električnih standardov (npr. NF C 15-100)
Proizvajalčeva garancija	5 let

Pogosto zastavljena vprašanja - IR Micro Office DALI2 STEINEL

Kako namestiti detektor IR Micro Office DALI2?

Namestitev mora opraviti usposobljen električar. Pred kakršnim koli posegom izklopite napajanje. Sledite korakom montaže glede na različico (površinska, vgradna ali stropna montaža): označite luknje, priključite omrežni kabel in DALI vodilo, privijte senzorski modul, namestite pokrov, nato vklopite napajanje. Nato konfigurirajte prek aplikacije Steinel Connect.

Kakšne so tovarniške privzete nastavitve?

Tovarniške nastavitve so: popolnoma samodejni način, časovni zamik 5 minut, osnovna razsvetljava izklopljena, regulacija stalne svetlobe omogočena s pragom 500 luksov. Ti parametri se aktivirajo ob prvem vklopu ali po ponastavitvi prek aplikacije.

Kako konfigurirati detektor prek Bluetooth?

Prenesite aplikacijo Steinel Connect iz App Store (iOS/Android). Vklopite Bluetooth na svojem pametnem telefonu. Odprite aplikacijo in sledite navodilom za seznanitev detektorja. Prva povezava shrani omrežni ključ, ki preprečuje nepooblaščen dostop. Nato lahko ustvarite skupine, nastavite časovne zamike, pragove svetlosti itd.

Kakšna je razlika med samodejnim in polavtomatskim načinom?

V popolnoma samodejnem načinu se razsvetljava samodejno vklopi in izklopi glede na prisotnost in svetlost. Lahko jo tudi ročno vklopite. V polavtomatskem načinu se razsvetljava izklopi le samodejno; vklopiti jo je treba ročno prek gumba (vhod S). Ta način zahteva povezan gumb.

Kako nastaviti doseg in območje zaznavanja?

Privzeti doseg je 6 x 6 m (tangencialno gibanje) in 4 x 4 m (radialna prisotnost). Za omejitev območja uporabite priložene pokrivne školjke: zmanjšajo doseg na 3 x 6 m (gibanje) in 2 x 4 m (prisotnost). Namestite školjke tako, da vstavite kaveljčke spredaj in potisnete nazaj.

Kaj storiti, če se detektor ne vklopi?

Najprej preverite, ali je omrežno stikalo v položaju VKLOP in ali varovalka ni sprožena ali okvarjena. Preverite ožičenje in odsotnost kratkega stika. Če težava vztraja, prilagodite prag vklopa (mrak) prek aplikacije. Po potrebi izvedite test gibanja: LED se mora v testnem načinu prižgati.

Ali lahko detektor uporabljam z LED ali fluorescentnimi žarnicami?

Da, detektor je združljiv z elektronskimi predstikalnimi napravami DALI (Control Gear) za LED, fluorescentne itd. svetilke. Deluje kot enojni mojstrski krmilnik aplikacij v skladu s standardom IEC 62386-103. Prepričajte se, da so predstikalne naprave skladne z DALI in da dolžina kabla med detektorjem in predstikalnimi napravami ne presega 300 m (s 1,5 mm²).

Kako deluje regulacija stalne svetlobe?

Ta funkcija ohranja konstantno raven svetlosti (nastavitev) s samodejnim prilagajanjem moči svetilk. Če je dnevne svetlobe dovolj, se lahko razsvetljava popolnoma izklopi (če je minimalna raven zatemnitve 0%). Takoj ko ambientna svetlost pade pod nastavitev, se razsvetljava ponovno vklopi. Nastavitev lahko prilagodite prek aplikacije ali funkcije učenja.

Kako ponastaviti detektor na tovarniške nastavitve?

Uporabite aplikacijo Steinel Connect: pojdite v nastavitve naprave in izberite možnost ponastavitve. To izbriše vse prilagojene nastavitve in obnovi tovarniške vrednosti (samodejni način, časovni zamik 5 min, stalna regulacija na 500 luksov). Ponastavitev lahko izvedete tudi tako, da odklopite in ponovno priključite napajanje, vendar to samodejno ne obnovi tovarniških nastavitev.

Kakšna je garancija za izdelek?

Steinel nudi 5-letno proizvajalčevo garancijo na brezhibno stanje in pravilno delovanje detektorja. Zajema materialne, proizvodne in konstrukcijske napake. Za uveljavljanje garancije se obrnite na svojega prodajalca z originalnim dokazilom o nakupu (datum in oznaka izdelka). Več informacij na www.steinel-professional.de/garantie ali po telefonu na 03 20 30 34 00.

NAVODILA ZA UPORABO IR Micro Office DALI2 STEINEL

• Ujistete se, ze je vypnuté napajeni.

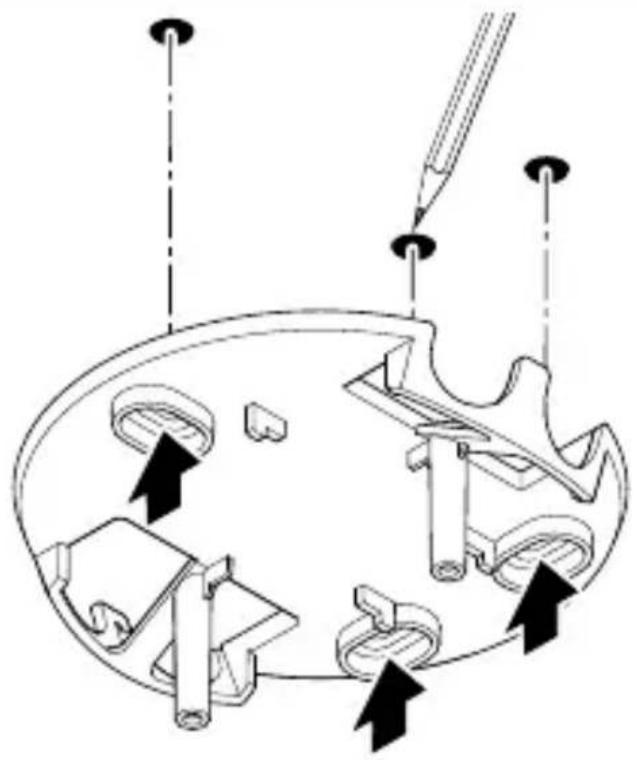

  Vyznačit otvory k vrtáni.

5.4

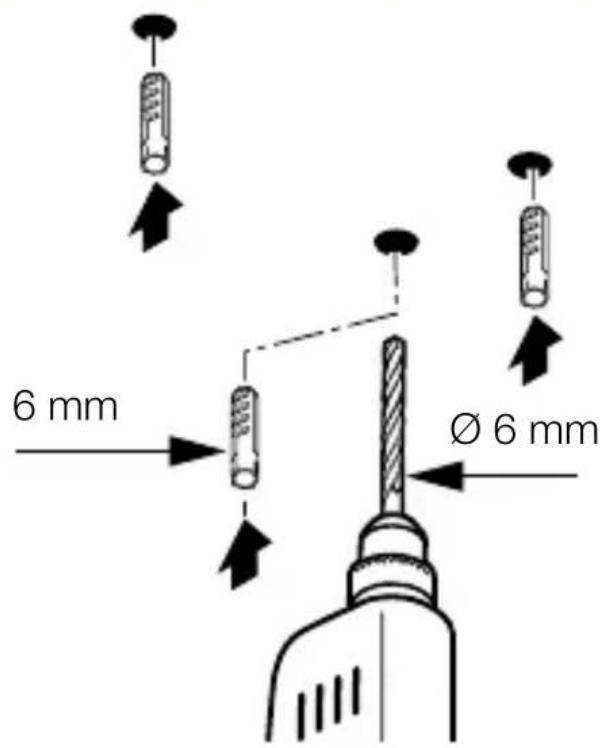

• Vyvrat otvory (Ø 6 mm) a vložit hmoždinky.

5.5

2. Splošna varnostna navodila

Če ne upostevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogočene nevarnosti. Neupoštevanje lahko ima za posledico smrtne ali težje poškodbe.

Navodila skrbno preberite.
- Upostevaite varnostne napotke.
Shranite jih na dostopnem mestu.

Ravnanje z elektricnim tokom lahko povzroci nevarne situacione. Dotikanje delov pod napetostjo lahko povzroci elektrici udar, opekline ali smrt.
- Dela na omrežni napetosti lahko izvaja le usposobljeno tehnicno osebje.
- Upostevejte lokalne predpise za instalacijo in priključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Uporablajte samo originalne nadomestne dele.
- Popravila naj izvajajo le strokovne delavnice.

3. Opis naprave

Namenska uporaba

• Senzor za stropno montažo v notranjem prostoru.

Princip delovanja

• Infrardeči senzor zaznava toplotno sevanje premikajocih se teles (ljudi,Živali itd.). Toplotno sevanje se elektron-sko pretvori in takо samodejno vklopi LED-reflektor.
• Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja.
• Doseg zajetja premikanja je omejen, kadar se senzorju približujete reposredno.
• Ovire (npr. drevesa, zidovi ali steklene šipe) lahko omejijo ali onemogocijo zajemanje premikanja.
• Nenadnih temperaturnih spremb zaradi vremenskih vplivov toplotni viri ne razlikujejo.

Certifikat:

Ta izdelek je certificiran v skladu s standardom IEC 62386-103 kot enojni glavni krmilnik aplikacije. Njegov certifikat DALI-2 torej obsega samo primere uporabe, kjer so na vodilo DALI priključene izključno elektronske predstikalne naprave DALI (»Control Gear«).

IR Micro Office DALI-2 APC AP: nadometna razlicica
IR Micro Office DALI-2 APC UP: podometna razlicica
IR Micro Office DALI-2 APC DE: razlicica stropne vgradnje

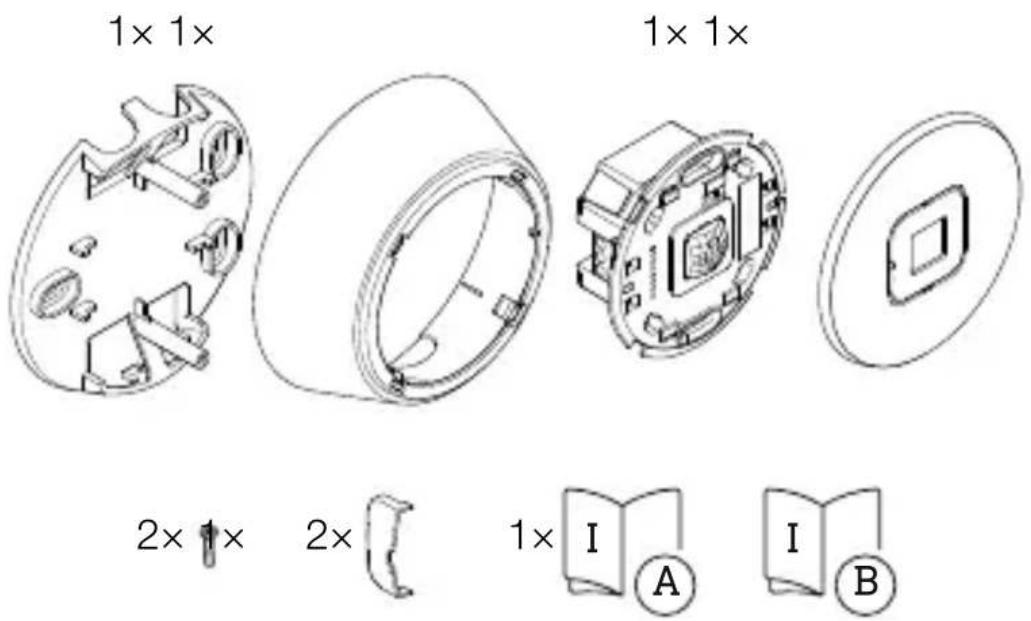

Obseg dobave - IR Micro Office DALI-2 APC AP

3.1

• 1 stropni nosilec
  -1okvir
• 1 senzorski modul
  -1Pokrov
• 2 majhma vijaka
• 2 zašcitnaPokrova
• 1 varnostni list
• 1 hiter zagon

Obseg dobave - IR Micro Office DALI-2 APC UP

3.2

• 1 senzorski modul
  -1Pokrov
• 2 zašcitnaPokrova
• 1 varnostni list
• 1 hiter zagon

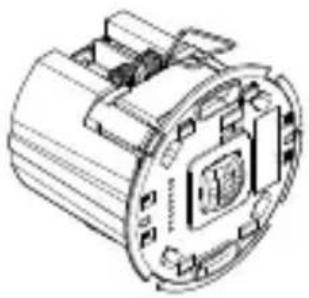

Obseg dobave - IR Micro Office DALI-2 APC DE

3.3

1x

1x

2x

1x

1x

• 1 senzorski modul
  -1Pokrov
• 2 zašcitnaPokrova
• 1 varnostni list
• 1 hiter zagon

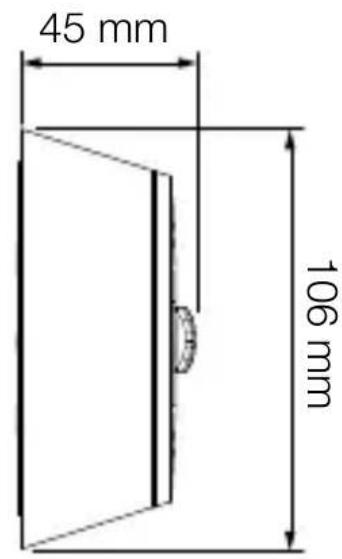

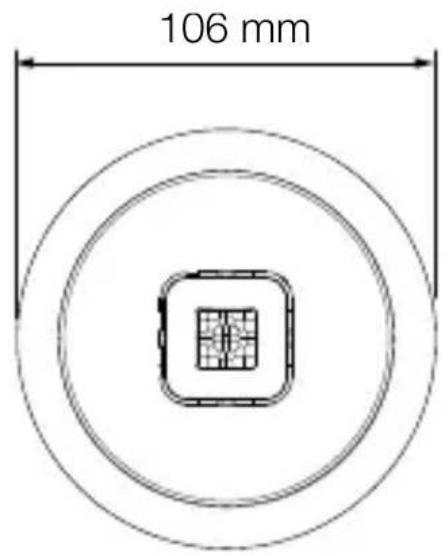

Dimenzije izdelka - IR Micro Office DALI-2 APC AP

3.4

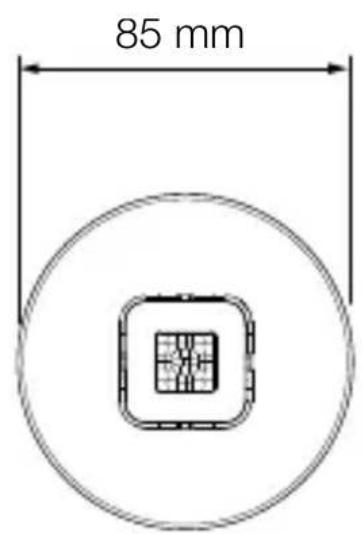

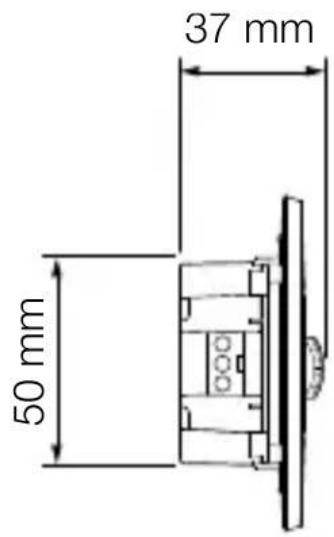

Dimenzije izdelka - IR Micro Office DALI-2 APC UP

3.5

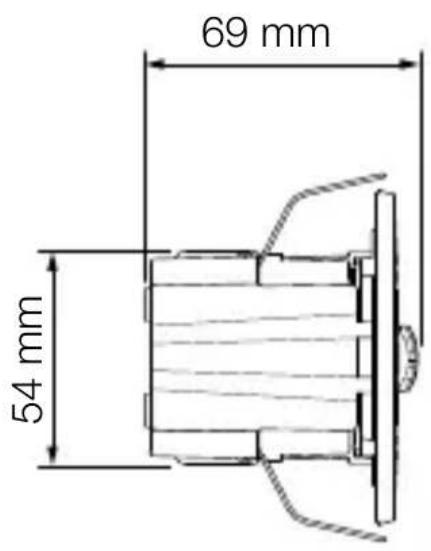

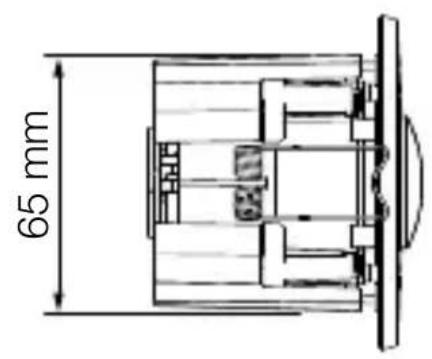

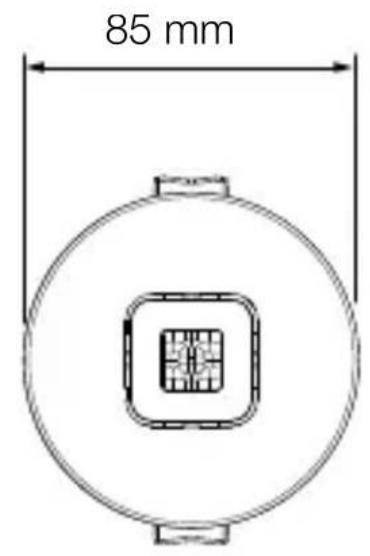

Dimenzije izdelka - IR Micro Office DALI-2 APC DE

3.6

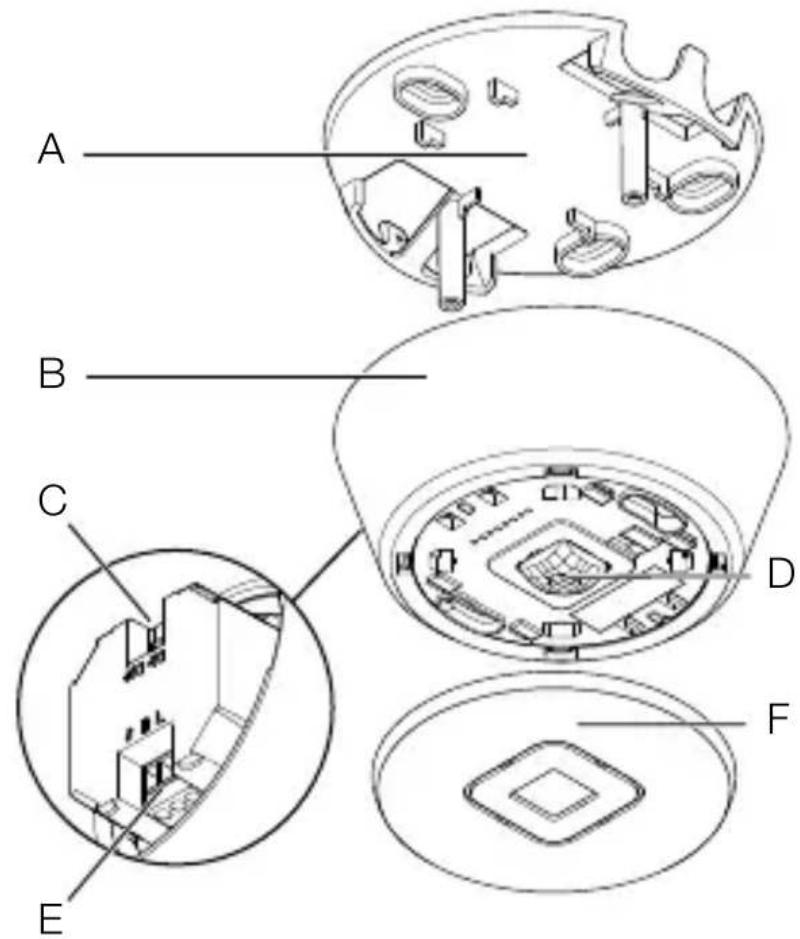

Pregled naprave - IR Micro Office DALI-2 APC AP

3.7

A Stropni nosilec
B Okvir
C Priključek DALI-2
D Senzorski modul
E Elektricni priključek
F Pokrov

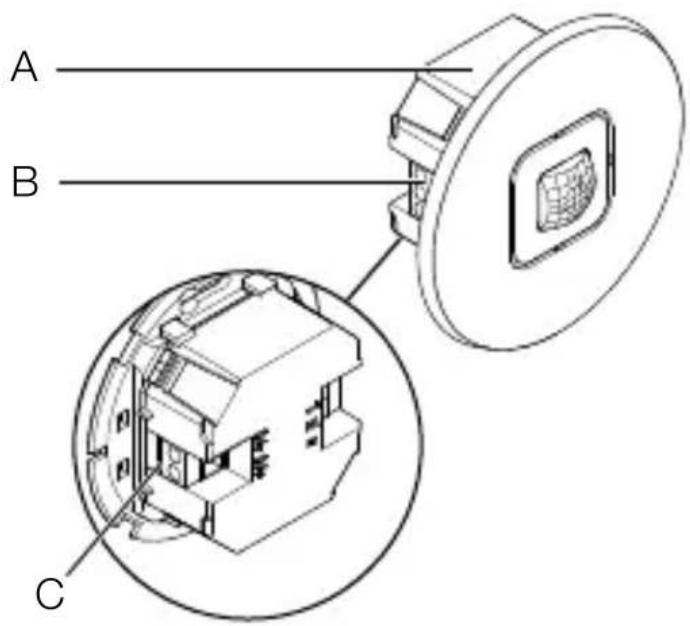

Pregled naprave - IR Micro Office DALI-2 APC UP

3.8

Omrežni kabel je sestavljen iz večžilnega kabla:

L = faza (praviloma Črn, rjav ali siv)

N = nevtralni vodnik (praviloma moder)

S = tipka

B = senzor (krmilnik aplikacije)

C =tipka

Napravo je mogoće prikljuciti tudi elektricno na omrežno stikalo, ce se zagotovi, da je omrežno stikalo stalno vključeno.

Za ožičenje senzorja velja naslednje:

V skladu s standardom VDE 0100 520, razdelek 6, se za ožičenje med elektronsko predstikalno napravo DALI (»Control Gear«) in krmilnikom aplikacije DALI sme uporabiti večjedrnì kabel, ki vsebuje kable omrežne napetosti in krmilne kable (npr. NYM 5 × 1,5).

Največja dolžina kabla med krmilnikom aplikacije DALI in elektronsko predstikalno napravo DALI (»Control Gear«) ne sme presegati 300 m (pri 1,5 mm²). Po namestitvi in vklopu lučka LED senzorja sveti 10 sekund.

5. Montaža

Nevarnost zaradi elektricnega toka!

Dotikanje delov pod napetostjo lahko povzroci elektrichni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje napetosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do katkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave pravilno zvezite.

Priprave za montažo

• Preverite vse sklope, ali so morda poskodovani.
  Poskodovanega izdelka ne uporabljaje.

• Izberite primerno mesto montaže.

• Upostevajte doseg.

• Upostevajte doseg zaznavanja gibanja.
• Stabilna montaža.
  -Vobmoocju zaznavanja ni ovir.
• Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
• Ne montirajte na lahko vnetljive povrsine.
• Oddaljenost od drugih senzorjev mora biti vsaj 50 cm.
• Dolžina kabla med senzorjem in tipko < 50 m.

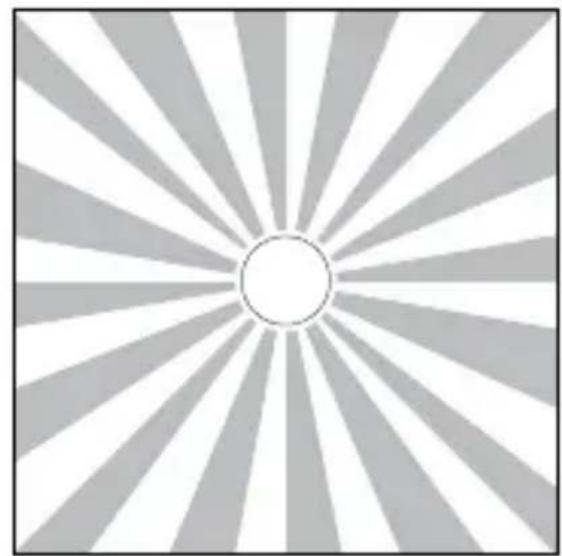

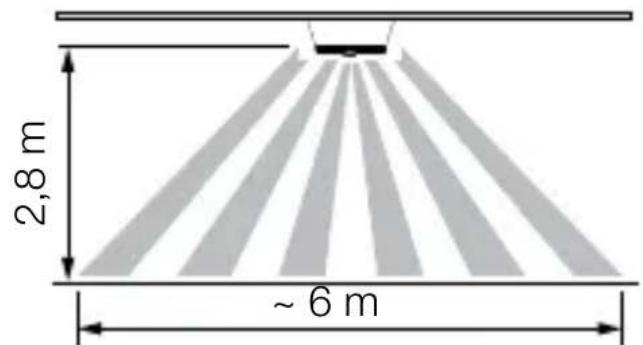

Razpon

5.1

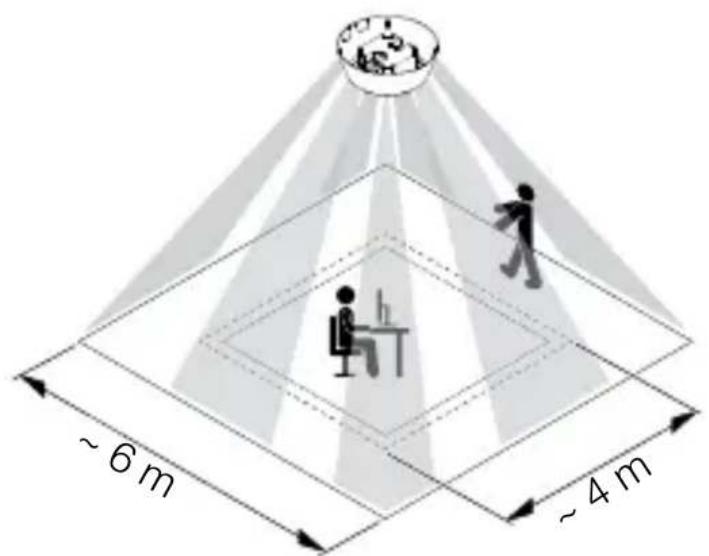

Zaznavanje premikov

5.2

Navodila za montažo - IR Micro Office DALI-2 APC AP

5.3

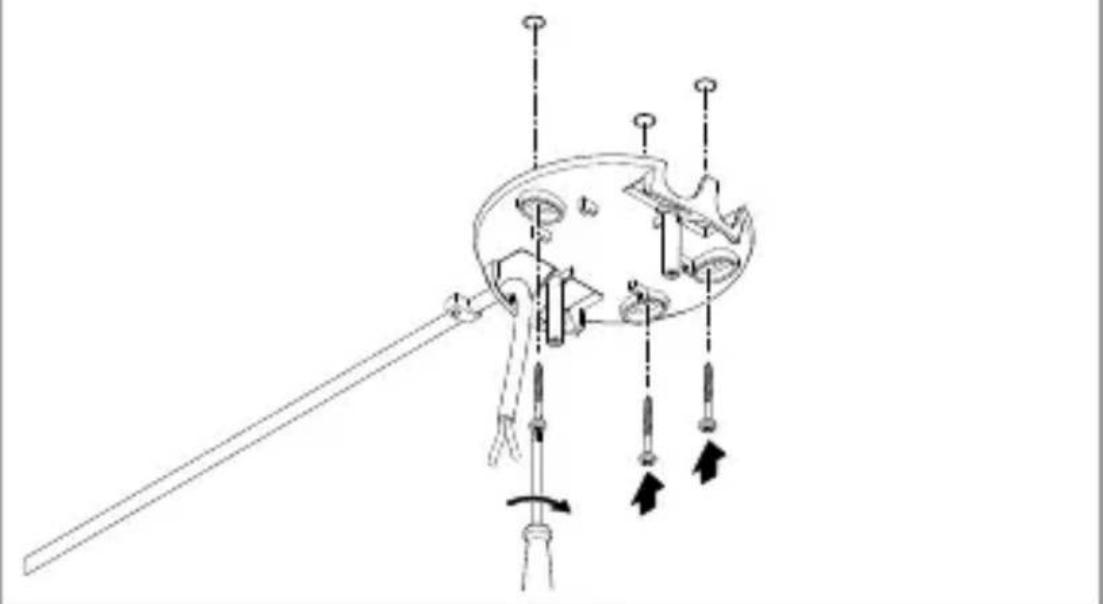

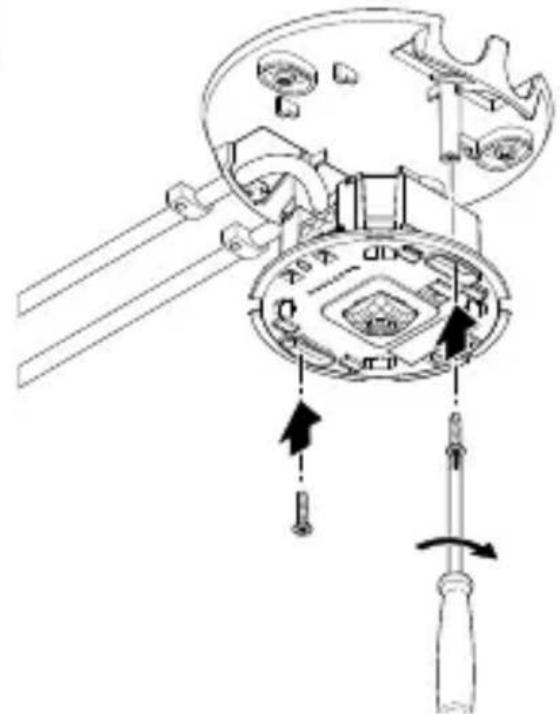

• Izvirtaje luknje (Ø 6 mm) in vstavite vložke.

5.5

• Omrežni kabel in vodilo DALI priključite v skladu s stikalnim načrtom.

→ »4. Elektricni priključek«

5.7

• Privijte senzorski modul.

5.8

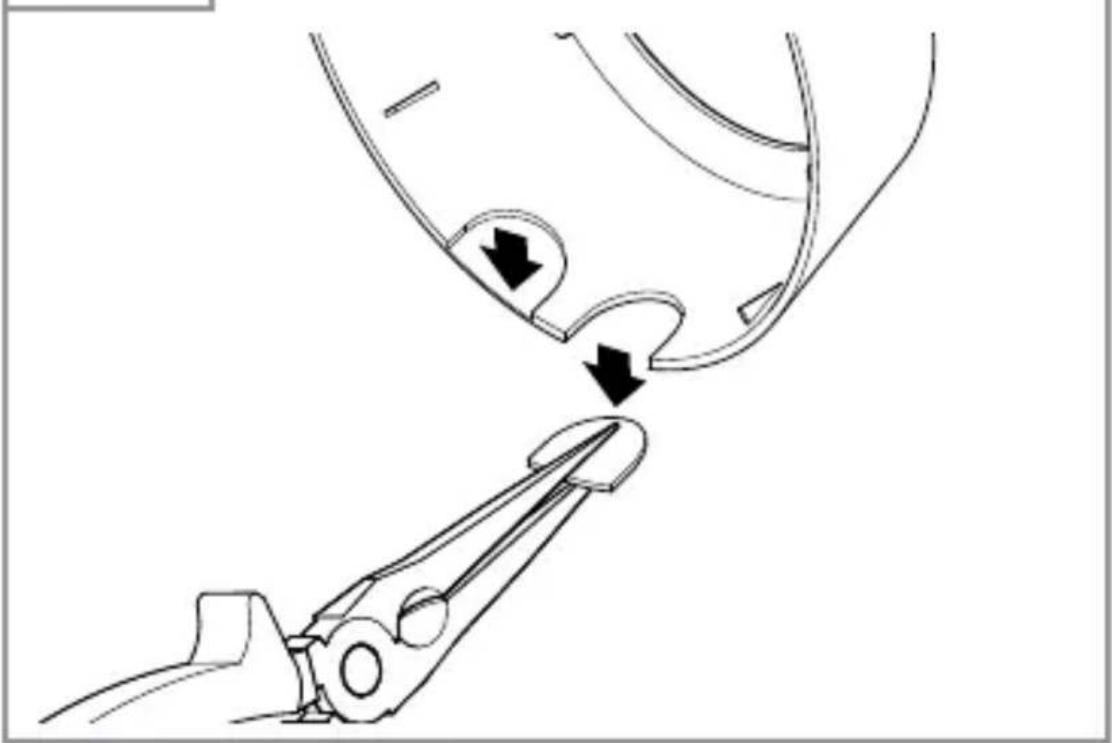

• Po potrebi odlomite izbokline in jih odstranite iz okvirja. Pri tem upoštevajte orientacijski element senzorskega modula!

5.9

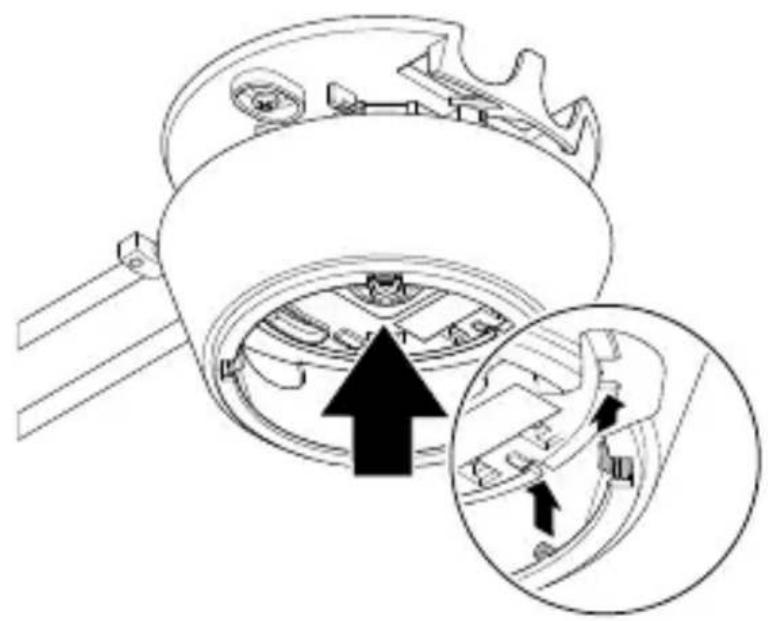

• Okvir pravilno naravnajte. Pri tem upoštevajte zareze.

5.10

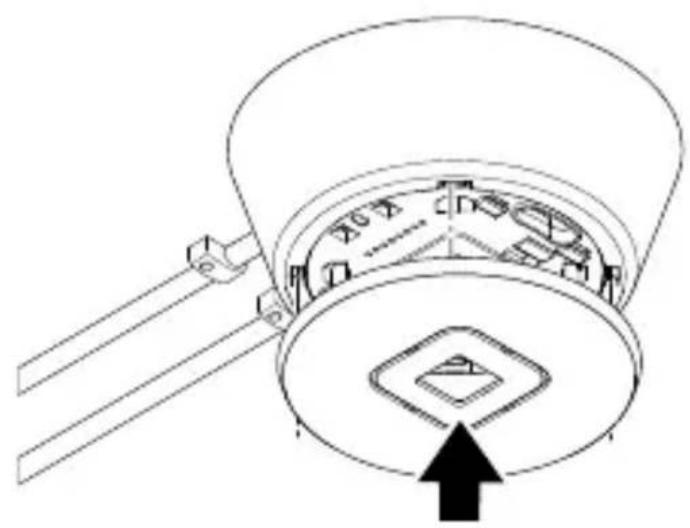

• NamestitePokrov.

5.11

Vklopite elektricno napajanje.
Nastavite funkcije.

→ »6. Delovanje«

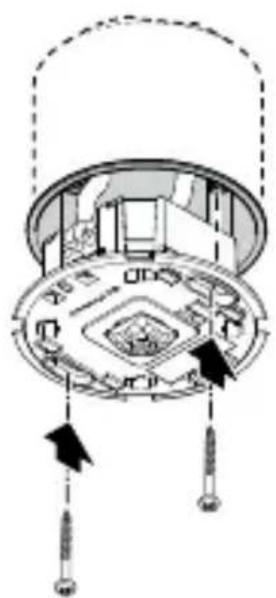

Navodila za montažo - IR Micro Office DALI-2 APC UP

5.12

• Prepričajte se, da je elektricno napajané izklopljeno.

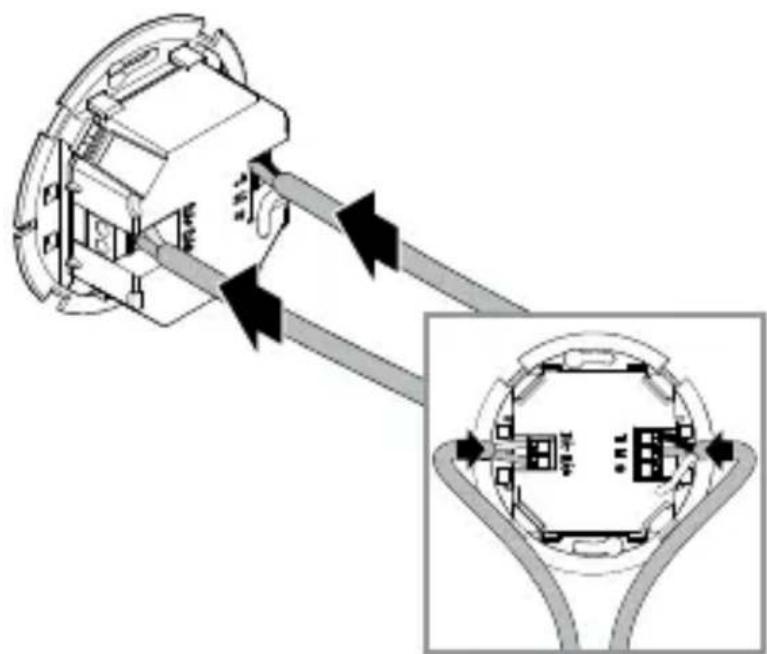

• Omrežni kabel in vodilo DALI priključite v skladu s stikalnim načrtom.

→ »4. Elektricni priključek«

5.13

• Privijte senzorski modul.

5.14

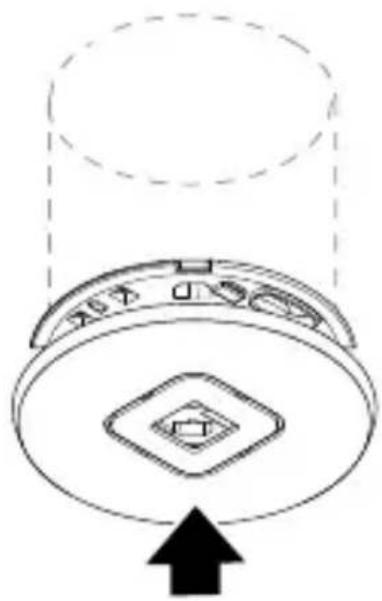

• NamestitePokrov.

5.15

Vklopite elektricno napajanje.
- Nastavite funkcjje.

→ »6. Delovanje«

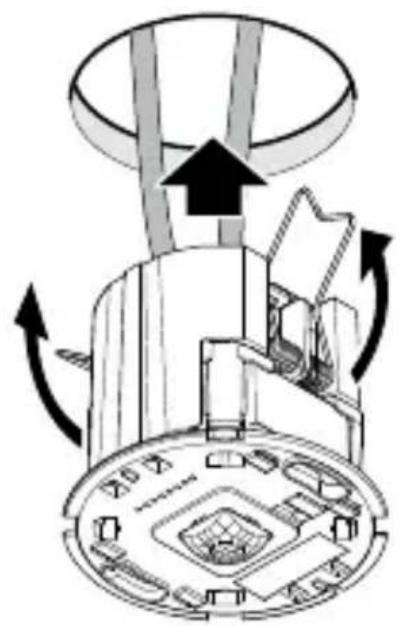

Navodila za montažo - IR Micro Office DALI-2 APC DE

5.16

• Prepričajte se, da je elektricno napajané izklopljeno.

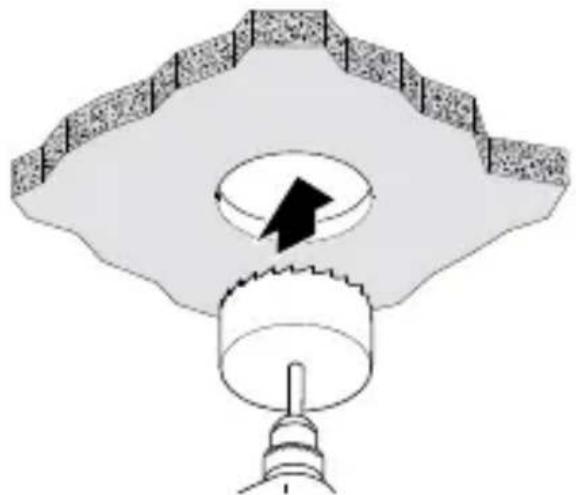

  V spušćeni strop izvirtajte luknjos premerom 68 mm.

5.17

• Odprite ohisje.

5.18

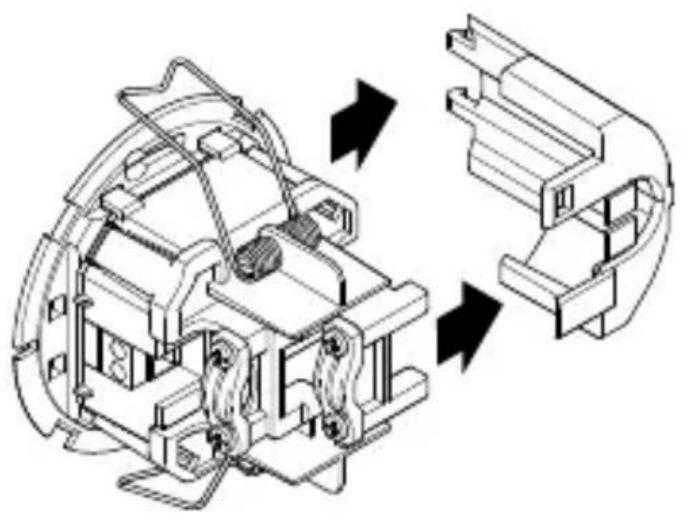

• Snemite stranski del.

5.19

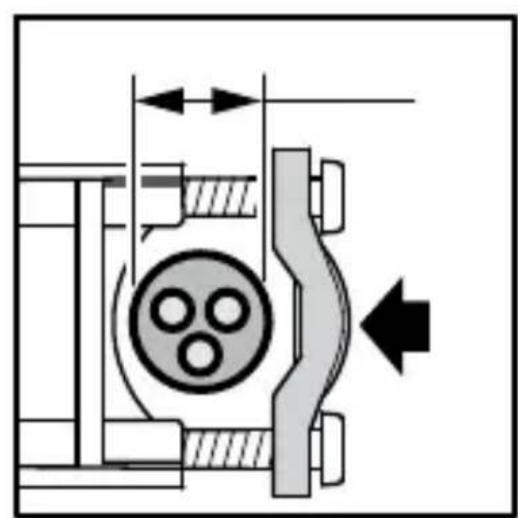

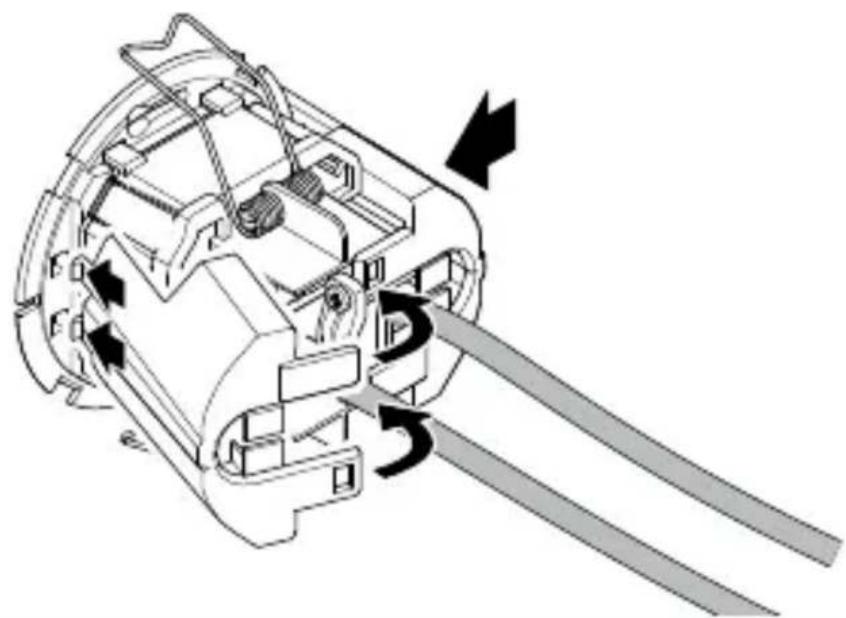

• Premer vpetega kabla 7,6 mm - 14,5 mm:

• Velik premer kabla (levo):

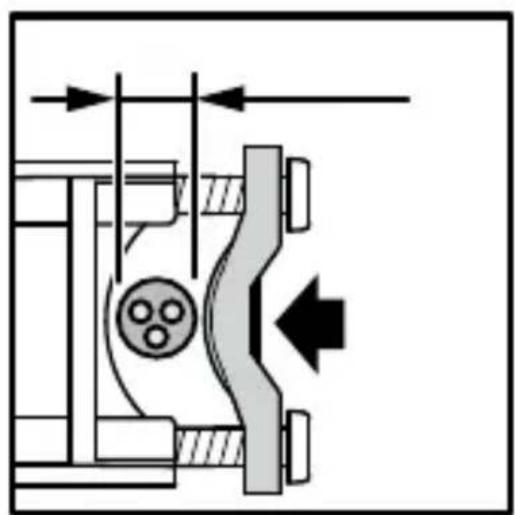

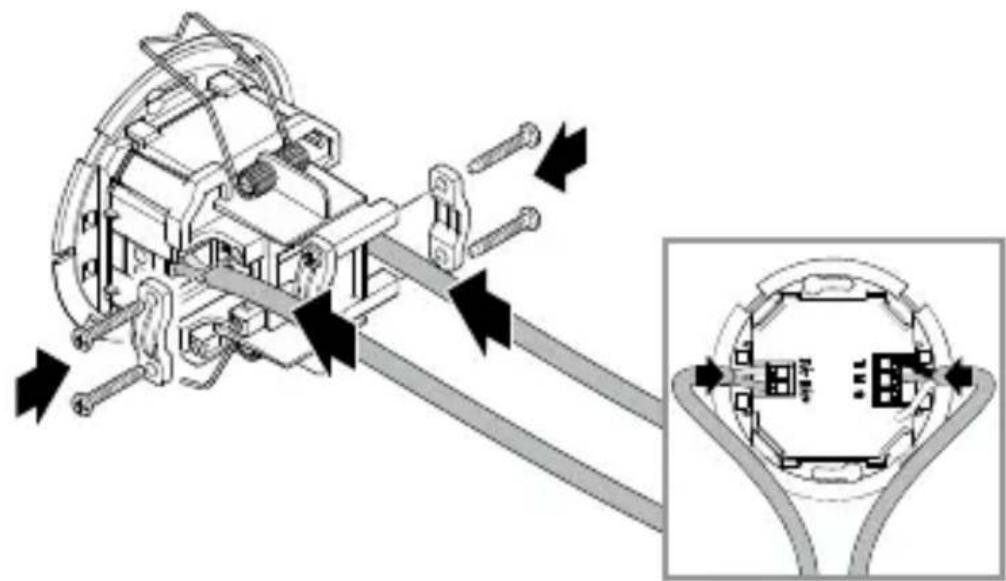

Namestite sponko za razbremenitev napetosti kabla, kot je prikazano na levi strani.

• Majhen premer kabla (desno):

Namestite sponko za razbremenitev napetosti kabla, kot je prikazano na desni strani.

5.20

• Omrežni kabel in vodilo DALI priključite v skladu s stikal-nim načrtom.
• Namestite razbremenilnike napetosti kablov.

→ »4. Elektricni priključek«

5.21

• Namestite stranska dela, da se zaskočita.
• Po potrebi odstranite krilca stranskih delov pri vhodu kabla.

5.22

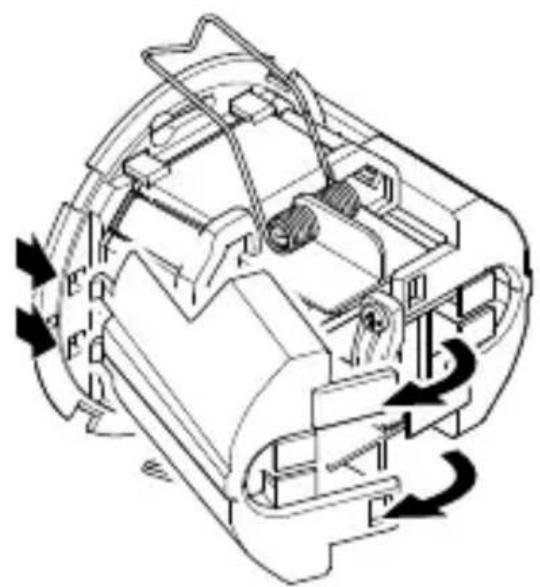

• Vzmeti stisnite skupaj v smeri navzgor in senzorski modul vstavite v spušćeni strop.

5.23

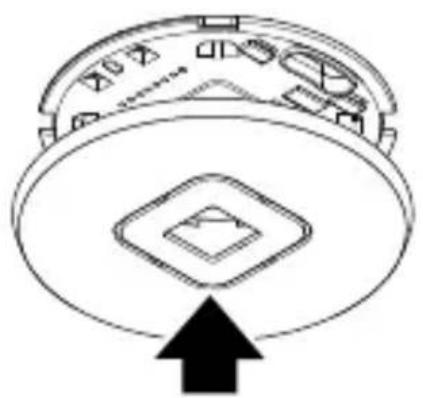

• NamestitePokrov.

5.24

Vklopite elektricno napajanje.
- Nastavite fungcije.

→ »6. Delovanje«

6. Delovanje

Tovarniške nastavitve

(pred zagonom prek aplikacije Steinel Connect)

• V celoti avtomatizirano/polavtomatizirano delovanje:

V celoti avtomatizirano delovanje

• Časovna nastavitev glavne razsvetljave: 5 min
• Osnovna razsvetljava: Izklopljeno
• Referencna vrednost svetlosti: Notranjost
• Stalno uravnanje svetlobe: Aktivirano
• Prag stalega uravnavanja svetlobe: 500 luksov

Tovarniške nastavitve se aktivirajo:

• Pri prvem zagonu detektorja prisotnosti.
• Pri ponastavitvi prek aplikacije.

Aplikacija Steinel Connect

Čeželite senzor konfigurirati s pametnim Telefonom ali tablicnim računalnikom, morate iz trgovine z applikacijami prenesti aplikacijo STEINEL Connect. Za to potrebujete pametni Telefon ali tablicnim računalnik, ki podpira povezavo Bluetooth.

Android iOS

Omrežje Bluetooth (Bluetooth Mesh)

Senzor je v skladu s standardom Bluetooth Mesh. Poveže se lahko z vsemi izdelki, ki so v skladu s standardom Bluetooth Mesh. Konfiguracija senzorja se izvede prek aplikacije Steinel Connect. Pri prvi vzpostavitvi povezave med senzorjem in aplikacijo Steinel Connect se v pametni Telefon ali tablčni računalnik shranijo ustrezni omrežni ključi. Omrežni ključi onemogočajo nepooblasčen dostop do senzorja.

Za dostop prek drugega pametnega Telefona ali tablicnega računalnika je treba omogovičiti skupno rabo omrežnega ključa.

Delovanje lučke LED

Zagon: Lučka LED sveti 10 sekund.
Identifikacija: Lučka LED utripne vsako sekundo.
Normalno obratovanje: Lučka LED je izklopljena.
Premikanje v poskusnem obratovanju: Lučka LED sveti.
Brez premikanja v poskusnem obratovanju: Lučka LED je izklopljena.

Združevanje prek povezave Bluetooth

Napravo lahko upravljate kot en senzor ali pa vec senzorjev med seboj povežete v skupine.

Vsi senzorji, ki so dodeljeni skupini, delujejo v skladu s pa-rametri skupine, nastavljenimi v aplikaciji Steinel Connect.

V vsaki skupini mora biti izbran senzor za merjenje svetlosti. Vsi udelezenci skupine prevzamejo vrednost svetlosti, ki jo posreduje ta senzor.

Funkcija sosednjih skupin

S fungcijo sosednjih skupin se aktivni skupini senzorjev dokelijo sosednje skupine. Skupina se odziva na signale vklopa dokljene sosednje skupine in ustrezno preklaplja med nastavitvami.

V celoti avtomatizirano delovanje

Osvetlitev se samodejno VKLOPI in IZKLOPI glede na svetlost in prisotnost.

Osvetlitev je mogoce kadar koli ročno vklopiti.

Osvetlitev se samodejno izklopi.

Vklopi se ročno, osvetlitev je treba zahtevati s tipko in ostane vklopljena nastavljeni čas zakasnitve.

Nastavitev zatemnitve

delovanje ob dnevni svetlobi (neodvisno od svetlobe)

zatemnitveno delovanje (pribl. 2 luksa)

Dnevno obratovanje

Dnevno obratovanje se zažene z nastavitvijo mraka na največjo vrednost. Pri dnevem obratovanju senzor vklopi osvetlitev ne glede na svetlost okolice,Če zazna premikanje.

Priučitev

S funkcijo priucitve se lahko nastavitev mraka ali Želena vrednost za stalno uravnavanje svetlobe nastavi samodejno glede na izmerjene svetlobne razmere. Ko je stalno uravnavanje svetlobe deaktivirano, se nastavitev mraka nastavi na trenutno izmerjeno vrednost za svetlost okolice. Osvetlitev se med postopkom samodejno izklopi. Če je stalno uravnavanje svetlobe aktivno in je osvetlitev vklopljena, se Želena vrednost za uravnavanje namesto tega nastavi na izmerjeno vrednost osvetlitve. Svetlobo je treba vnaprej ročno zatemniti, da se Čim bolj natančno doseže ciljna vrednost. Prav takse lahko priucitev izvede ob določeni uri.

Stalno uravnanje svetlobe

Če je ta funkcjija aktivirana, se osvetlitev uravna na stalno Želeno vrednost svetlosti. Želena vrednost svetlosti ustreza nastavljenemu pragu odziva avtomatiziranega uravnavanja svetlosti ali vrednosti osvetlitve, nastavljeni prek funkcjije priučitve.

Glavna razsvetljava

Z nastavitvami glavne razsvetljave se dolovi delovanje za vklop osvetlitve, ko je zaznana prisotnost oseb.

Ko je stalno uravnavanje svetlobe deaktivirano, se zahteva nana svetlobna moč nastavi prek ravni zatemnitve.

Ko je stalno uravnavanje svetlobe aktivirano, se osvetlitev uravna na nastavljenoŽeleno vrednost svetlosti.

Nato se prek ravni zatemnitve nastavi majmanjsa svetlobna moč, pod katero vrednost regulatorja ne sme pasti. Če je izbrana vrednost 0%, lahko regulator pri zadostni dnevni svetlobi v celoti izklopi osvetlitev. Če vrednost znova pade pod Želeno vrednost svetlosti, regulator znova samodejno vklopi osvetlitev.

Želeno trajanje glavne razsvetljave se lahko nastavi s Časom zakasnitve.

Pri vsakem zaznanem premiku pred potekom tegaČasa se Čas zakasnitve znova zažene.

Z obdobjem pojemanja lahko pri vklopu in izklopu nastavite krivuljo zatemnitve.

Z nastavitvami osnovne razsvetljave se dolovi delovanje po izklopu glavne razsvetljave po potekuČasa zakasnitve, ko ni zaznana prisotnost oseb.

Če je v načinu osnovne razsvetljave zaznano premikanje, system znova preklopi v način glavne razsvetljave.

Osnovno razsvetljavo je mogoče deaktivirati ali konfiguriratis funkcjami na podlagi svetlosti ali časa.

Ko je osnovna razsvetljava deaktivirana, se osvetlitev izklopi takoj po potekuČasa zakasnitve glavne razsvetljave. Način osnovne razsvetljave se ne vklopi.

Funkcija na podlagi svetlosti:

Če je aktivirana funkcjja na podlagi svetlosti,SYSTEM ne zapusti več načina osnovne razsvetljave, Če ni zaznana prisotnost oseb.

Z ravnijo zatemnitve se nastaviŽelena svetlobna moč za osnovno razsvetljavo.

Če delež dnevne svetlobe preseže prag odziva, se osnovna razsvetljava izklopi.

Če delež dnevne svetlobe pade pod prag odziva, se osnovna razsvetljava znova samodejno vklopi.

Funkcija na podlagiČasa:

Če je aktivirana funkcjja na podlagi Časa, se lahko z nastavitvijo Časa zakasnitve osnovne razsvetljave nastavi, jakodolgo nj bo osnovna razsvetljava aktivna.

Po poteku Časa zakasnitve systemd zapusti način osnovne razsvetljave in osvetlitev se izklopi.

Z ravnijo zatemnitve se nastaviŽelena svetlobna moč za osnovno razsvetljavo.

Doloceno stalno uravnavanje svetlobe/dinamično stalno uravnavanje svetlobe

Pri dolocenem stalnem uravnavanju svetlobe senzor ne shrani ročne preglasitve stalnega uravnavanja svetlobes tipko. Pri dinamičnem stalnem uravnavanju svetlobe pa se nova svetlost nastavi kot nov prag uravnavanja.

Pri ročni preglasitvi brez aktiviranega stalnega uravnavanja svetlobe v dinamičinem načinu stalnega uravnavanja svet-lobe se trenutna raven svetlobe nastavi kot nova vrednost za «Zatemnitev glavne razsvetljave«.

Tipka zavhod

Tipke je mogoče integrati in konfigurirati prek aplikácije STEINEL Connect.

Da bi lahko tipko konfigurirali prek vhoda S, mora biti izdelek, s katerim je tipka povezana, dodeljen skupini.

Poleg vhoda S je senzorju mogoće dodeliti druge tipke iz omrežja BT Mesh.

Za vsako tipko je mogoće dolociti funkcjio za kratek in dolg pritisk tipke. Za kratek pritisk tipke lahko izberete naslednje funkcjije:

• Tipka s funkcijo «Vklop/izklop« omogoča ročni vklop in izklop osvetlitve.
• S funkcjio «Vklop« ročni izklop ni mogoc. Pri vsakem pritisku tipke se Čas zakasnitve znova zažene.
• S funkcjio «Izklop« lahko osvetlitev izklopite samo ročno.
• Poleg tega sta na voljo funkcjji «Vklop x Min« in «Izklop x Min», s katerima lahko osvetlitev vklopite oz. izklopite za dolocenoČasovno obdobje.

Zadolg pritisk tipke lahko izberete naslednje funkcije:

• S tipko s funkcijo «Povečanje ZATEMNITVE/zmanjšanje ZATEMNITVE« lahko zatemnitev osvetlitve ročno povečate in zmanjsate.
• S funkcjio «Povečanje ZATEMNITVE« Iahko zatemnitev osvetlitve samo povečate.
• S funkcjio «Zmanjsanje ZATEMNITVE« lahko zatemnitev osvetlitve samo zmanjsate.

Tipka je potrebna za upravljanje senzorja v načinu polavtomatiziranega delovanja.

Poleg tega lahko tipki kot funkcijo dodelite priklic predhodno nastavljene scene.

Način predstavitve

Če osvetlitev izklopite s tipko, senzor aktivira način predstavitve.

• Obremenitev ostane izklopljena, dokler je zaznanopremikanje.
• Ko premikanje ni več zaznano in Čas zakasnitve potěće, senzor znova preklopi v normalno delovanje senzorja.

Omejitev območja zaznavanja

Če Želite preprečiti nenamerno zaznavanje, lahko obmócje zaznavanja omejite z zašcitnimPokrovom. Ko sta namesčena oba zašcitnaPokrova, se obmócje zaznavanja premikanja zmanjša na 3 × 6 m, obmócje zaznavanja prisotnosti pa na 2 × 4 m.

6.1

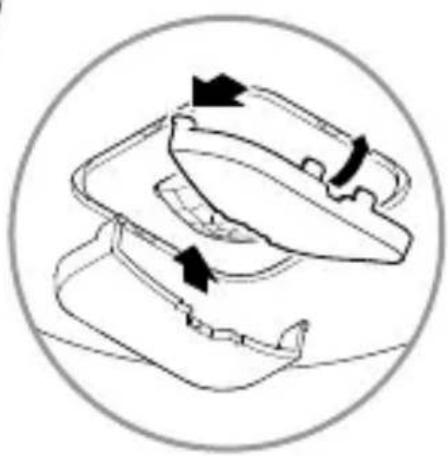

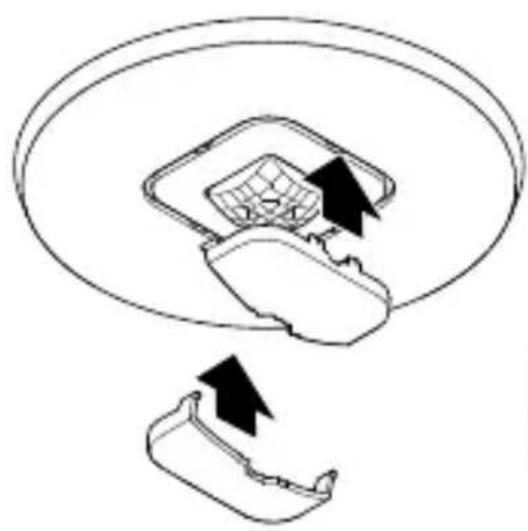

• ZašcitniPokrov namestite na senzor. Spredaj zataknite kaveljček in nato pritisnite navzdol.

7. Čišćenje in nega

Naprave ni treba vzdrlzevati.

Nevarnost zaradi elektricnegatoka!

Stik vode z deli pod napetostjo lahko povzroci elektrichi udar, opekline ali smrt.

• Napravo Čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno Čistilo lahko poškoduje napravo.

• Napravo Čistite z nekoliko navlaženo krpo brez Čistila.

8. Odstranjevanje

Elektricne aparate, baterije, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Elektricnih aparatov in baterij ne odstranjujtes hišnimi opadki!

Samo za države šlanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektricne aparate in baterije, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Skladnost

STEINEL Vertrieb GmbH izjavlja, da je vrsta radijske opreme «Krmilnik aplikacije IR Micro Office DALI-2« v skladu s standardom 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spljetnem naslovu: www.steinel.de

10. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. Členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravlno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje

Čeželite izdelek reklamirati, posljite cel izdelek s placano postnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VP ELEKTRO-PROJEKT D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacione o uveljavljanju garancijskega primera
najdete na naši splletni strani www.veleprodaja-ep.si / www.steinel.de

Če imate garancijski primer ali vprašanje glede izdelka, nas lahkoPoklicete na telefonsko stevilko servisa 040 856-555 / 059 365-750 (-751 / -752).

11. Tehnični podatki

Dimenzije ( × G) :

IR Micro Office DALI-2 APC AP: 106 × 45 mm

IR Micro Office DALI-2 APC UP: 85 × 37 ~mm

IR Micro Office DALI-2 APC DE: 85 × 69 ~mm

Vhodna napetost: 220 - 240 ~V/50/60 Hz

Poraba energije v stanju pripravljenosti:

0,4 W brez elektronske predstikalne naprave

Vmesnik DALI: 2-polni krmilni kabel, enojni glavni

krmilnik aplikacije/oddajanje.

Zagotovljen napajalni tok

40 mA v sklearn s standardom IEC 62386-101,

v skladu z 20 elektronskimi predstikalnimi napravami DALI.

Največji napajalni tok: 250 mA

Senzorji: Pasivni infrardeči (IR)

Razpon: prisotnost 4 × 4 m radialno,

6× 6m tangencialno,

Kot zaznavanja: 360^

Optimalna montažna višina: 2,8 m

Nastavitev mraka: 2-1000 luksov, /d v na svetloba

Časovna nastavitev glavne razsvetljave: 5 s - 60 min

Temperaturno območje: od 0 °C do +40 °C

Frekvenca povezave Bluetooth: 2,4 - 2,48 GHz

Oddajna moč povezave Bluetooth: najv. 10 dBm/10 mW

12. Odprava motenj

Naprava je brez napetosti.

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
- Zamenjaje okvarjeno varovalko.

• Prekinjena napeljava.

• Preverite napeljavo z indicatorjem napetosti.

• Kratek stik v elektrichi napeljavi.
  Preverite priključke.
• Morebitno prisotno omrežno stikalo je izklopljeno.
  Vklopite omrežno stikalo.

Naprava se ne vklopi.

• Nastavitev zatemnitve je napačno izbrana.
• Nastavitev zatemnitve nastavite na novo.
• Omrežno stikalo je izklopljeno.

• Nastavite omrežno stikalo.

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
Zamenjaje okvarjeno varovalko.

• Hitra premikanja so zatrta z namenom zmanjsati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

• Preverite in nastavite območje zaznavanja.

• Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.

• Po potrebi omejite ali spremenite območje zaznavanja.

Naprava se nezaželeno vklopi.

• Naprava ni dovolj Čvrsto nameščena.

• Napravo trdno montirajte.

• Premikanje je bilo prisotno, vendar ga opazovalec ni zaznal (prepih, ogrevanje v blizini).

• Preverite področje.

• Po potrebi omejite ali spremenite območje zaznavanja.

HR

Sadržaj

1. Uzovaj dokument 767
2. Opé sigurnosne napomene 767
3. Opis uredaja 768
4. Elektricni priključak 777
5. Montaža 779
6. Funkcija 793
7. Čišćenje i njega 801
8. Zbrinjavanje 802
9. Sukladnost 802
10. Jamstvo proizvodača 803
11. Tehnicki podaci 804
12. Uklanjanje smetnji 805

1. Uz ovaj Dokument

Mrežni dovodni vod sastoji se od visežilnog kabela:

1. Apie ši dokumenta
