IR Micro Office DALI2 - Hareket sensörü STEINEL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Pasif kızılötesi hareket dedektörü (PIR) DALI-2 ve Bluetooth Mesh kontrollü
Marka	Steinel
Model	IR Micro Office DALI2
Varyantlar	Yüzey montaj (AP), gömme montaj (UP), tavan montajı (DE)
Boyutlar (AP)	Kılavuzda belirtilmemiş (tahmin: çap ~100 mm, yükseklik ~50 mm)
Ağırlık	Belirtilmemiş (tahmin: ~150 g)
Besleme	220-240 V~, 50/60 Hz
Bekleme tüketimi	0,4 W (elektronik balast olmadan)
DALI arayüzü	2 telli kontrol hattı, tek master, maks. 40 mA (IEC 62386-101'e göre)
Maks. besleme akımı	250 mA
Algılama açısı	360°
Hareket algılama menzili (teğetsel)	6 x 6 m (yükseklik 2,8 m)
Varlık algılama menzili (radyal)	4 x 4 m (yükseklik 2,8 m)
Optimum montaj yüksekliği	2,8 m
Alacakaranlık eşiği	2 - 1000 lüks (ayarlanabilir), gündüz modu (∞)
Ana aydınlatma gecikmesi	5 sn - 60 dk (ayarlanabilir)
Koruma sınıfı	IP20 (iç mekan)
Çalışma sıcaklığı	0 °C ila +40 °C
Bluetooth frekansı	2,4 - 2,48 GHz
Bluetooth iletim gücü	10 dBm (maks. 10 mW)
Temel işlevler	Otomatik/yarı otomatik mod, sabit ışık regülasyonu, temel aydınlatma, öğrenme, sunum modu, algılama alanı sınırlama, Bluetooth gruplandırma
Buton girişi (S)	Evet, manuel kontrol için (Açma/Kapama, karartma, sahneler)
Yapılandırma	Steinel Connect uygulaması ile (Bluetooth Mesh)
Temizlik ve bakım	Yumuşak bir bezle deterjansız kuru olarak temizleyin
Güvenlik	Kalifiye bir profesyonel tarafından kurulum, elektrik standartlarına uygunluk (ör. NF C 15-100)
Üretici garantisi	5 yıl

Sık sorulan sorular - IR Micro Office DALI2 STEINEL

IR Micro Office DALI2 dedektörü nasıl kurulur?

Kurulum kalifiye bir elektrikçi tarafından yapılmalıdır. Herhangi bir müdahaleden önce elektrik beslemesini kesin. Varyanta göre montaj adımlarını izleyin (yüzey, gömme veya tavan): delikleri işaretleyin, şebeke kablosunu ve DALI bus'ını bağlayın, sensör modülünü vidalayın, kapağı yerleştirin, ardından enerji verin. Daha sonra Steinel Connect uygulaması ile yapılandırın.

Varsayılan fabrika ayarları nelerdir?

Fabrika ayarları: tam otomatik mod, 5 dakika gecikme, temel aydınlatma kapalı, 500 lüks eşik değeri ile sabit ışık regülasyonu etkin. Bu parametreler ilk enerji verildiğinde veya uygulama üzerinden sıfırlama sonrasında etkinleştirilir.

Dedektör Bluetooth ile nasıl yapılandırılır?

Steinel Connect uygulamasını App Store'dan (iOS/Android) indirin. Akıllı telefonunuzda Bluetooth'u etkinleştirin. Uygulamayı açın ve dedektörü eşleştirmek için talimatları izleyin. İlk bağlantı, yetkisiz erişimi önleyen bir ağ anahtarı kaydeder. Daha sonra gruplar oluşturabilir, gecikmeleri, parlaklık eşiklerini vb. ayarlayabilirsiniz.

Otomatik ve yarı otomatik mod arasındaki fark nedir?

Tam otomatik modda, aydınlatma varlık ve parlaklığa göre otomatik olarak açılıp kapanır. Ayrıca manuel olarak da açabilirsiniz. Yarı otomatik modda, aydınlatma yalnızca otomatik olarak kapanır; açma işlemi bir buton (S girişi) ile manuel olarak yapılmalıdır. Bu mod, bağlı bir buton gerektirir.

Algılama menzili ve alanı nasıl ayarlanır?

Varsayılan menzil 6 x 6 m (teğetsel hareket) ve 4 x 4 m (radyal varlık)'tır. Alanı sınırlamak için verilen kapatma kapaklarını kullanın: bunlar menzili 3 x 6 m (hareket) ve 2 x 4 m (varlık)'a düşürür. Kapakları, kancaları öne takarak ve arkaya doğru iterek monte edin.

Dedektör yanmazsa ne yapmalı?

Önce şebeke anahtarının AÇIK konumda olduğunu ve sigortanın atmadığını veya arızalı olmadığını kontrol edin. Kablolamayı ve kısa devre olmadığını kontrol edin. Sorun devam ederse, uygulama üzerinden tetikleme eşiğini (alacakaranlık) ayarlayın. Gerekirse bir hareket testi yapın: test modunda LED yanmalıdır.

Dedektör LED veya floresan ampullerle kullanılabilir mi?

Evet, dedektör LED, floresan vb. lambalar için DALI elektronik balastları (Control Gear) ile uyumludur. IEC 62386-103 standardına göre tek master uygulama denetleyicisi olarak çalışır. Balastların DALI uyumlu olduğundan ve dedektör ile balastlar arasındaki kablo uzunluğunun 300 m'yi (1,5 mm² ile) geçmediğinden emin olun.

Sabit ışık regülasyonu nasıl çalışır?

Bu işlev, armatürlerin gücünü otomatik olarak ayarlayarak sabit bir parlaklık seviyesi (ayar değeri) korur. Gün ışığı yeterliyse, aydınlatma tamamen kapanabilir (minimum karartma seviyesi %0 ise). Ortam parlaklığı ayar değerinin altına düştüğünde aydınlatma tekrar yanar. Ayar değerini uygulama veya öğrenme işlevi ile ayarlayabilirsiniz.

Dedektör fabrika ayarlarına nasıl sıfırlanır?

Steinel Connect uygulamasını kullanın: cihaz ayarlarına gidin ve sıfırlama seçeneğini seçin. Bu, tüm özel ayarları siler ve fabrika değerlerini (otomatik mod, 5 dk gecikme, 500 lüks'te sabit regülasyon) geri yükler. Sıfırlama ayrıca gücü kesip tekrar takarak da yapılabilir, ancak bu fabrika ayarlarını otomatik olarak geri yüklemez.

Ürünün garantisi nedir?

Steinel, dedektörün kusursuz durumu ve düzgün çalışması için 5 yıl üretici garantisi sunar. Malzeme, üretim ve yapı hatalarını kapsar. Garantiyi kullanmak için orijinal satın alma belgesi (ürünün tarihi ve tanımı) ile satıcınıza başvurun. Daha fazla bilgi için www.steinel-professional.de/garantie veya 03 20 30 34 00 numaralı telefonu arayın.

KULLANIM KILAVUZU IR Micro Office DALI2 STEINEL

1. Bu dokūman hakkinda 487
2. Genel guvenlik uyarilari 487
3. Cihaz açiklaması 488
4. Elektrik böglantisi 497
5. Montaj 499
6. Fonksiyon 513
7. Temizlik ve koruyucu bakim 521
8. Tasfiye 522
9. Uygunluk 522
10. Uretici garantisi 523
11. Teknik Özellikler 524
12. Sorun giderme 525

1. Bu doküman hakkında

• Telif hakları korunmaktadır. Kisman de olsa basilmasi, ancak onayimiz alınarak mümkündür.
• Teknik gelismelere hizmet eden degisiklikler yapma hakki saklidir.

Elektrikten kaynaklanan tehlikere karı uyarı!

Sudan kaynaklanan tehlikere karı uyarı!

Sudan kaynaklanan tehlikere karı uyari!

2. Genel güvenlik uyarilari

Kullanim kılıvuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılıvuzda, cihazın emniyetli kullanimi,—ünemli bilgiler yer almaktadır. Olası tehlükeler"—zellikle vurgulan)—ir.

Dikkate alinmaması halinde, olüm veya/agir yaralanmalar meydana gelebilir.

• Kilavuzu dikkatli okuyun.
• Güvenlik uyarilarina riayet edin.

• Erisilebilir sekilde saklayin.

• Elektrik akimiyla yapilan calismalar, tehlikeli durumlara yol acabilir. Elektrik ileten parçalara dokunmak, elektrik carpmasina, yaniklara veya olüme yol acabilir.

• Sebeke gerilimindeki calisma, yalnizca uzman teknik personel tarafindan yapilabilir.
• Ülkeye Özgü kurulum yönergeleri ve baglanti kosulları dikkate alınmalidir (örn. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Sadece orijinal yedek parçalar kullanin.
• Onarimlar yalinizca uzman Şirketler tarafindan yapilabilir.

3. Cihaz污染防治

Amacina uygun kullanim

• lç mekanda tavan montaji sensörü.

Fonksiyon prensibi

• Kizlotesi sensörü, hareket eden vucutlardan (insanlar, hayvanlar, vb.))yayilan isı radyasyonunu algilar. Bu isı radyasyonu, elektronik forma donutztürülür ve LED spotu otomatik olarak calistirir.
• En güvenli hareket algilama, cihazi hareket yönünün yan tarafina monte ederek yapilir.
• Doğrudan cihazın üzerine.Doğru yüründügünde,hareket algilamaninmenzili kisdılanir.
• Engeller (örn. açaçlar, duvarlar veya cam bölmeler) nedeniyle hareket algilama kisdtlanabilir veya hiç yapilamayabilir.
• Hava kosullarindan dolayi ani sicutlik degisiklikleri, isi kaynaklarinda farklilik olusturmaz.

Sertifikasyon:

Bu ürün, IEC 62386-103 uyarınca Tek Master Uygulama Kontrol Cihazi olarak onaylankı. Bu nedenle cihazin DALI-2 sertifikası sadece DALI elektronik balastlartin ("kumanda dislisi") DALI veri yoluna baglı olduğu uygulama durumlarinı kapsar.

• 1 tavan braketi
  -1 cerceve
• 1 sensör modülü
• 1 kapak
  -2kucukvida
• 2 kapak kabugu
• 1 güvenlik bilgi formu
• 1 hizlı baslatma kilavuzu

• 1 sensör modülü
• 1 kapak
  -2 kapak kabugu
• 1 güvenlik bilgi formu
• 1 hizlı baslatma kilavuzu

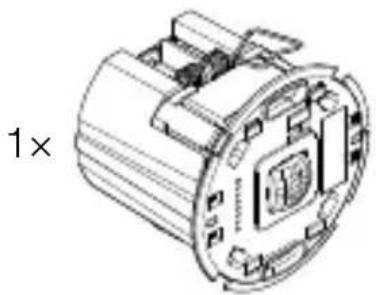

IR Micro Office DALI-2 APC DE teslimat kapsami

3.3

2 ×

1x

1x

-1 sensör modülü
-1 kapak
-2 kapak kabugu
- 1 güvenlik bilgi formu
- 1 hizlı baslatma kilavuzu

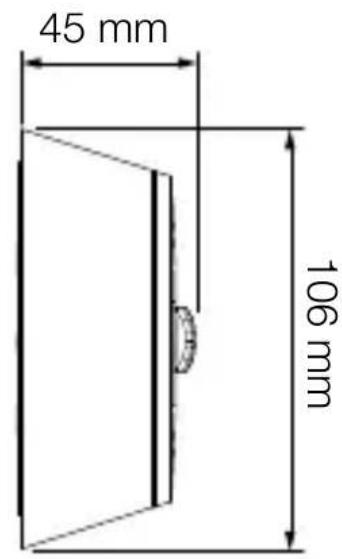

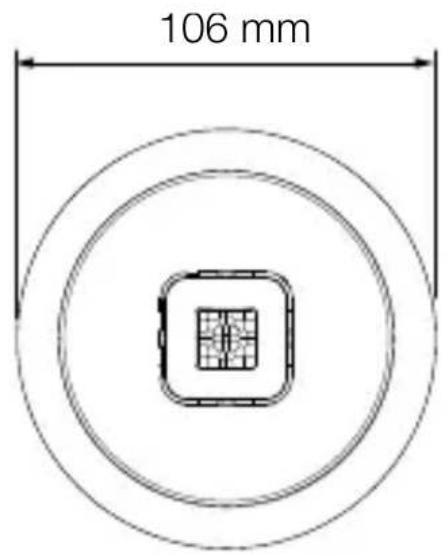

IR Micro Office DALI-2 APC AP urün ölcüleri

3.4

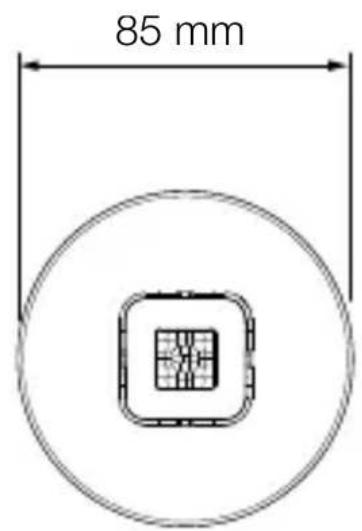

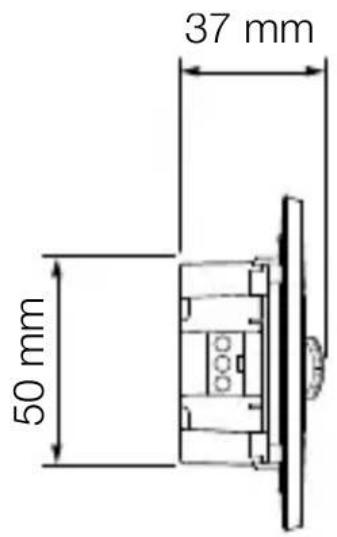

IR Micro Office DALI-2 APC UP ürün ölcüleri

3.5

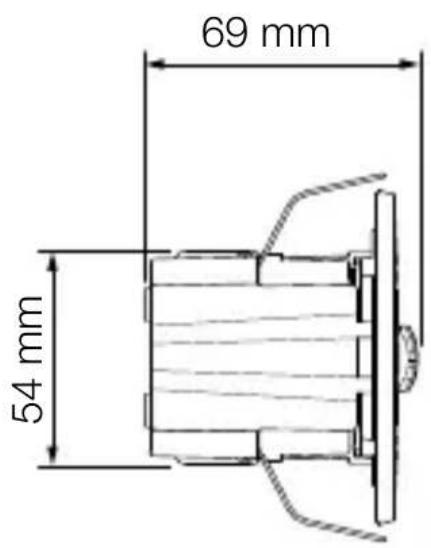

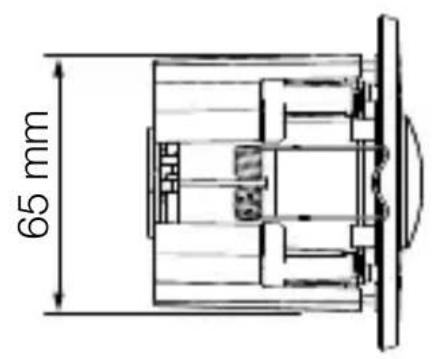

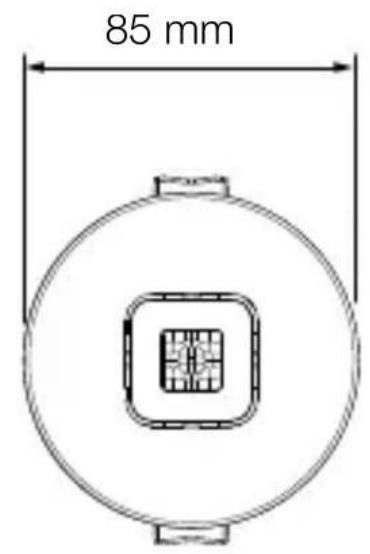

IR Micro Office DALI-2 APC DE ürün ölcüleri

3.6

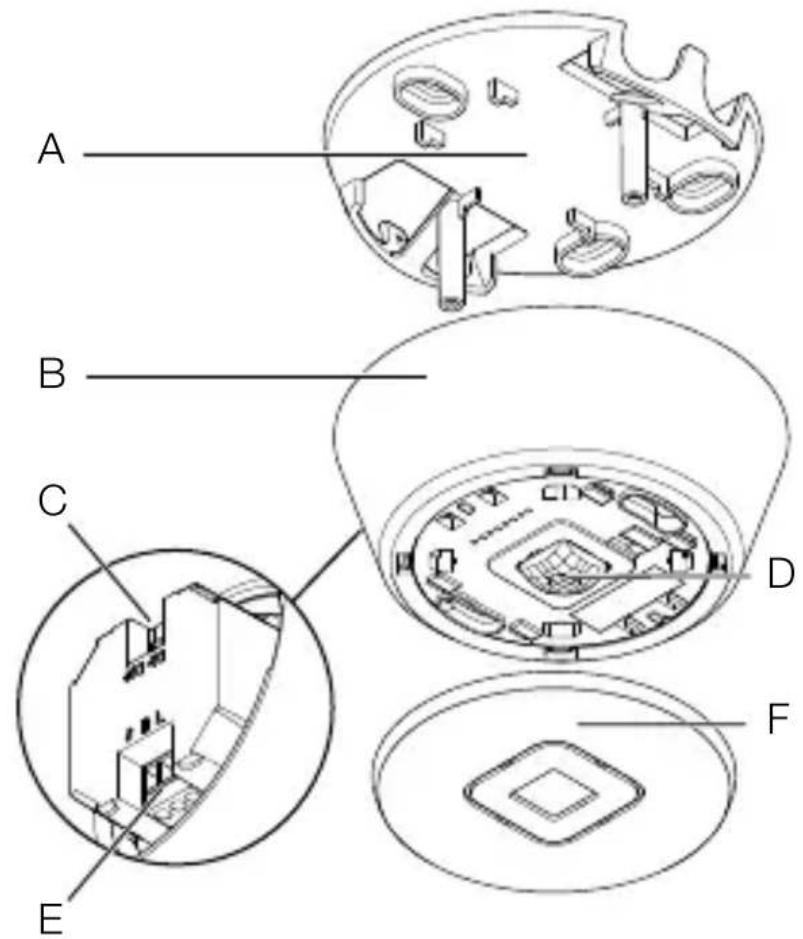

IR Micro Office DALI-2 APC AP cihaz genel görünümü

3.7

A Tavan braketi
B Cercve
C DALI-2 baglantisi
D Sensor modulu
E Elektrik böglantisi
F Kapak

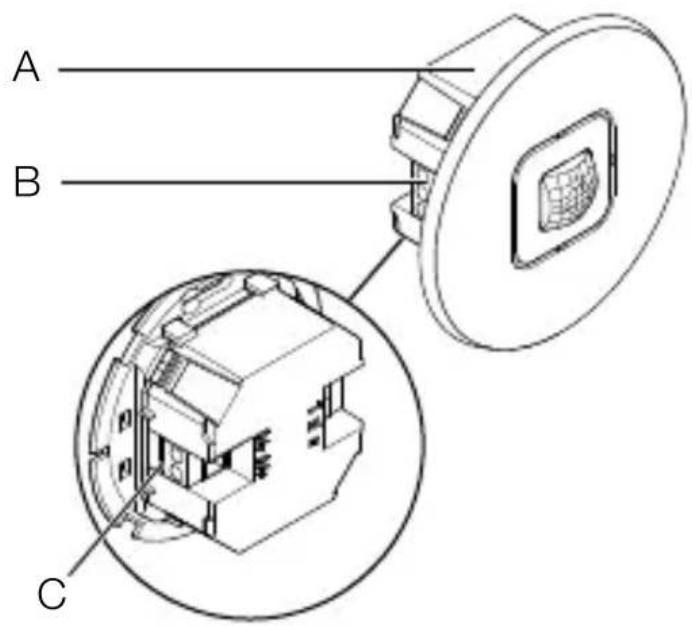

IR Micro Office DALI-2 APC UP cihaz genel görünümü

3.8

A Sensor modulü
B Elektrik baglantisi
C DALI-2 baglantisi

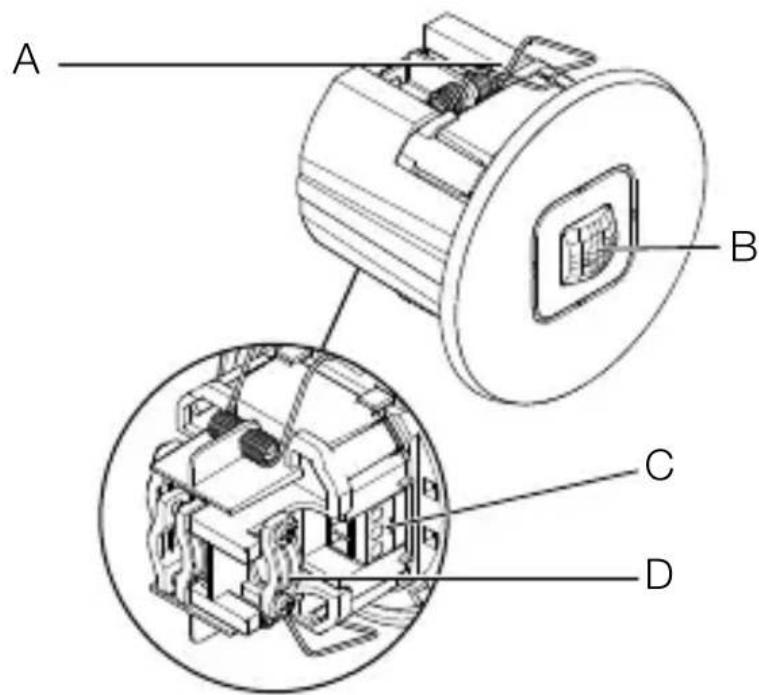

IR Micro Office DALI-2 APC DE cihaz genel görünümü

3.9

A Kiskac
B Sensor modulü
C Elektrik baglantisi
D Sünmez

4. Elektrik böglantı

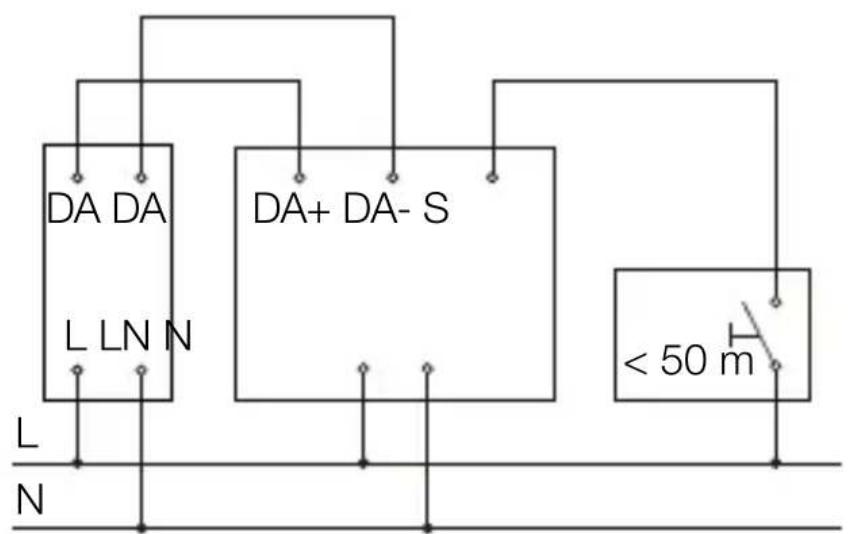

Devre semasi

4.1

ABC

Sebeke besleme*hattı,bir adetçok damarlikablodan olusur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hatti (genellikle mavi)

S = TUs

DA+ = DALI veri yoluna baglanti

DA- = DALI veri yoluna baglanti

A = DALI lambasi

B = Sensor (uygulama kontrol cihazi)

C = TuS

Sebeke anahtarinin her zaman açık Olduğundan emin olunması halinde, cihaz elektriksel olarak bir sebeke anahtarindan sonra da böglanabilir.

Sensörün kablolama böglant行李,—çın—asağidakiler"—geçerlidir: VDE 0100 520 Bölüm 6)—uyarınca kablolama”—k)—çın DALI EVG (“kumanda"—ile DALI uygulama)—kontrol"—cihazı)—arasinda hem"—sebeke gerilimi"—hat行李—"hem"—de"—kontrol"—hat行李—"iceren"—bir"—çoklu"—kablo"—kullan)—bilir (örn. NYM 5 × 1,5) .

DALI uygulama kontrl cihazi ile DALI elektronik balast ("kumanda dislisi")arasindaki maksimum hat uzunluğu (1,5mm^2 ）。icin) en fazla 300 m olmalidir. Kurulum ve calistirma sonrasinda sensörün LED'i 10 saniye sureyle yanar.

5. Montaj

Elektrik akimi nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik carpmasina, yaniklara veya olume yol acabilir.

• Elektrigi kapatin ve elektrik beslemesini kesin.
• Elektrigin kesik oldugunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacagindan emin olun.

Maddi hasar tehlikesi!

Baglanti tesisatlarin n karistirilmasi, kisa devreye yol acabilir.

• Baglanti tesisatlarini tanimlayin.
• Baglanti tesisatlariniogrupsbaglayin.

Montaj hazirligi

• Butün yapi parçalarinda hasar kontrolü yapın. Hasarlar olduğunda, cihazi,isletime almayın.
  Uygun montaj yerini secin.

-Erisim menzilini goz onune alarak.
-Hareketlerin algilanmasini goz onune alarak.
-Titresimsiz.
-Kapsama alaninda engeller yok.
- Patlama tehlikesi olmayan bölgelerde.
- Kolay tutusmayan yüzeylerin üzerinde.
- Diger sensörlerden en az 50 cm uzakta.
- Sensor ile tuşarasindaki hat uzunluğu < 50 m.

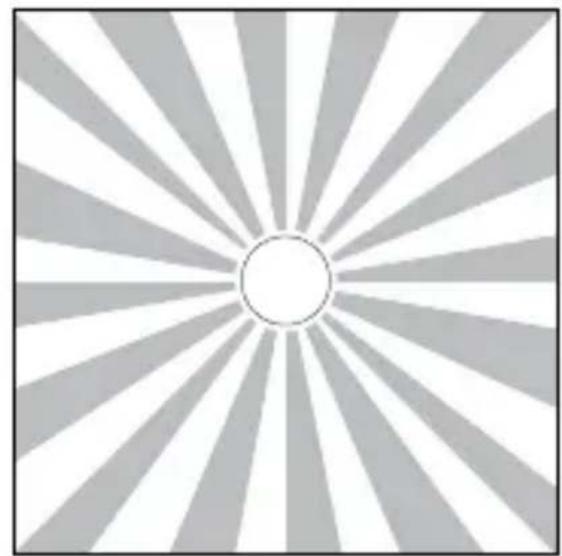

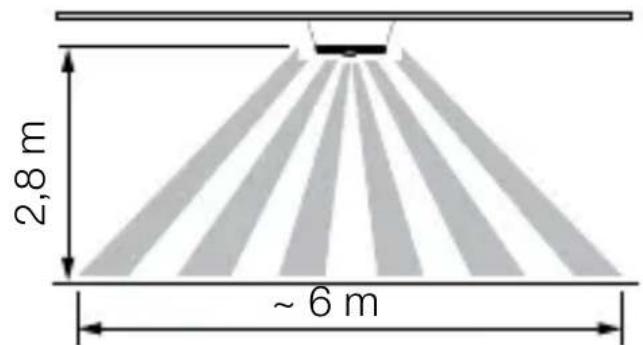

Menzil

5.1

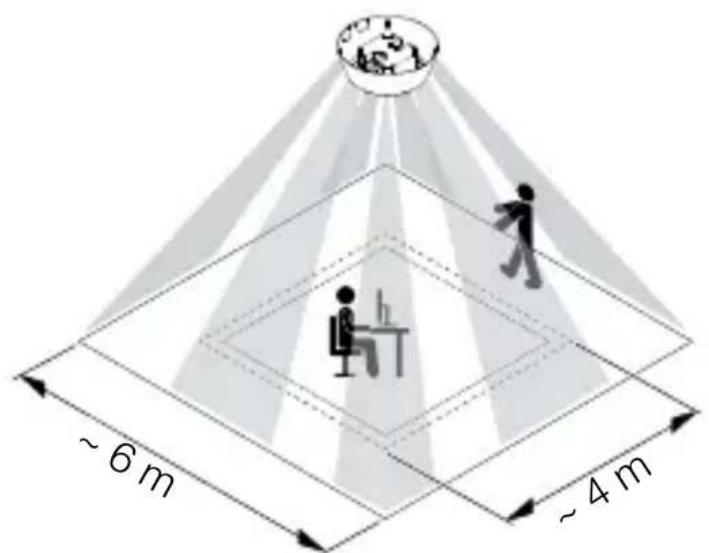

Hareket algilama

5.2

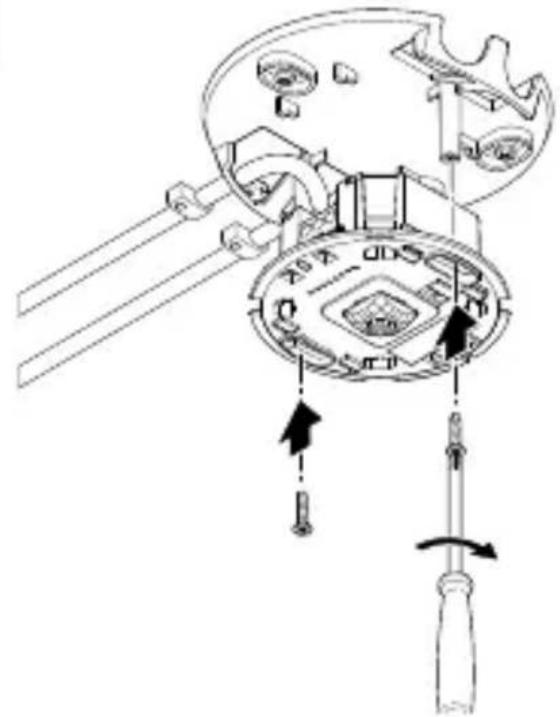

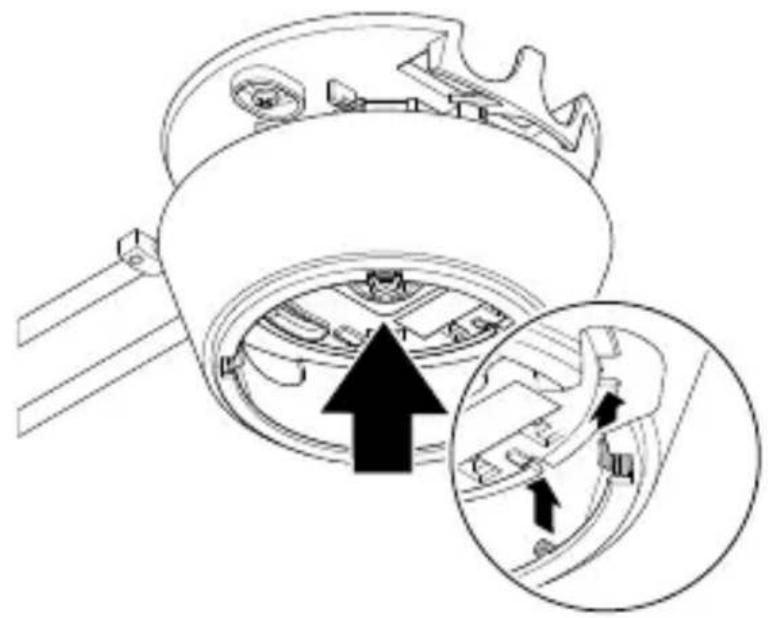

IR Micro Office DALI-2 APC AP montaj adimlari

5.3

• Gerilim beslemesinin kapali oldugundan emin olun.

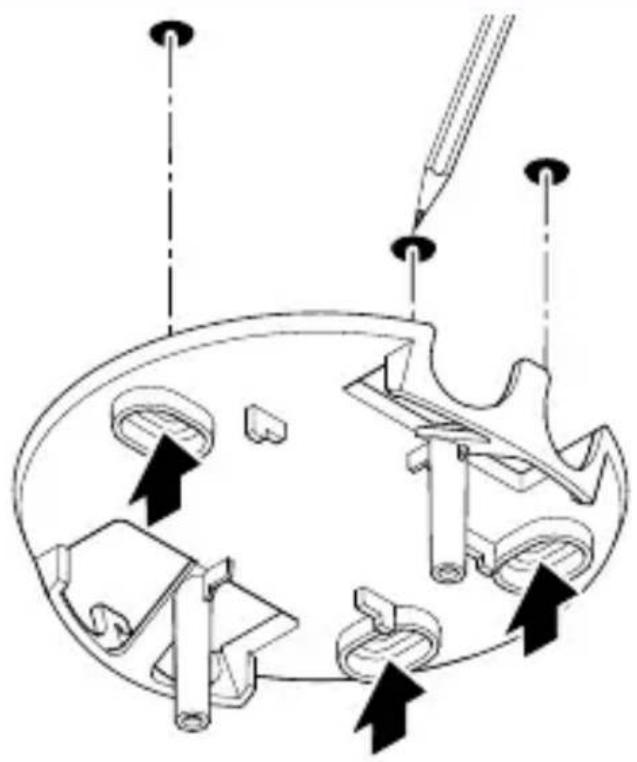

  Delik yerlerini isaretleyin.

5.4

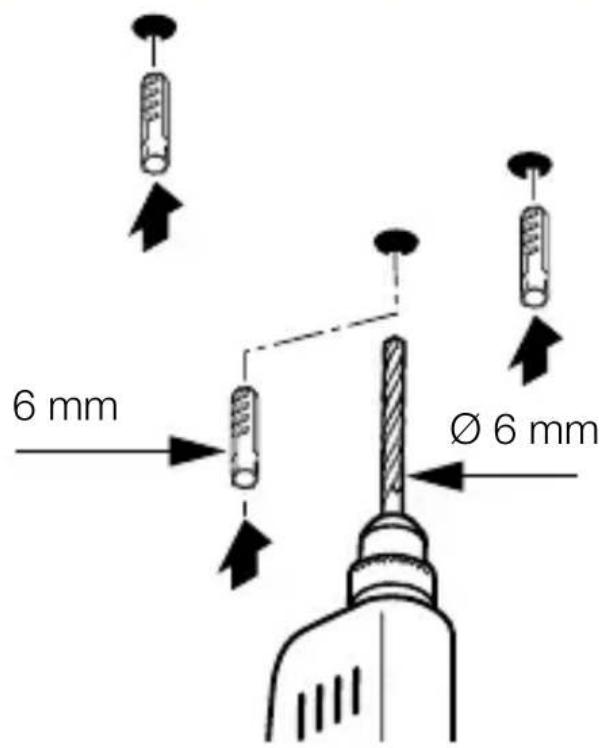

• Delikleri delin (Ø 6 mm) ve dubelleri yerleşirin.

5.5

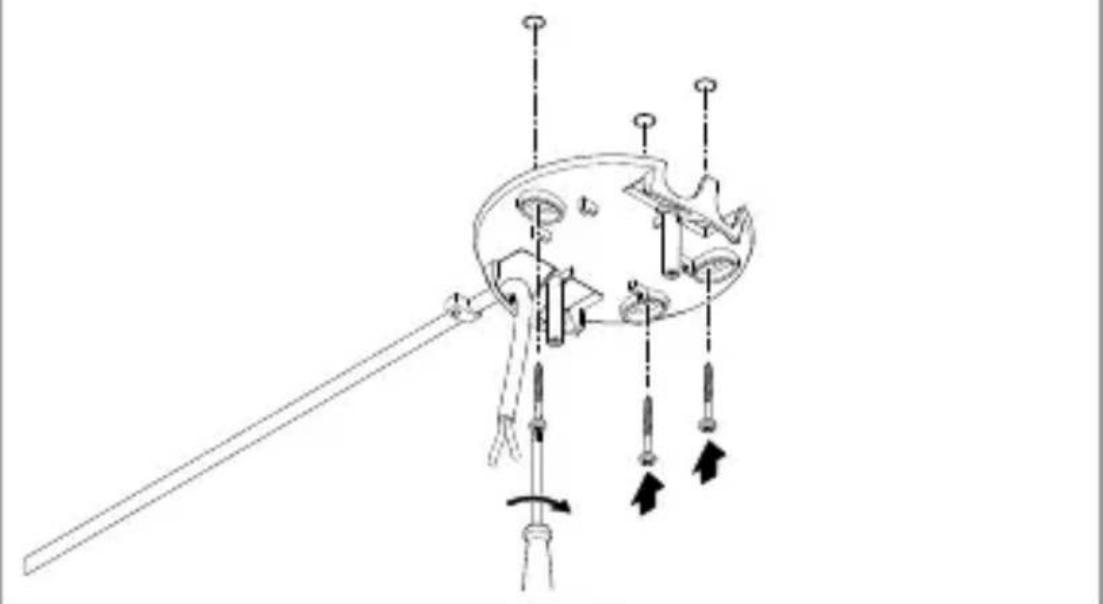

Kabloyu açıkılıgün icindenGPCirerekcekin.
- Tavan braketini vidalayin.

5.6

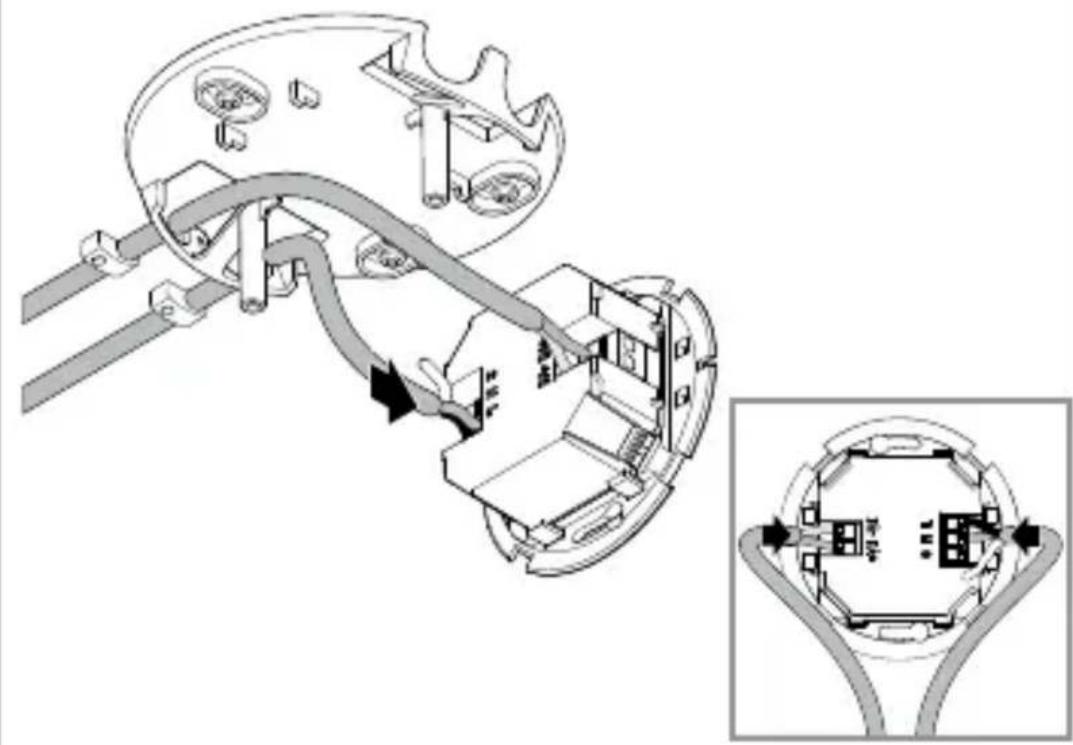

• Sebeke beslemehattini ve DALI veri yolunu devre semasina gore baglayin.
• "4. Elektrik baglantisi"

5.7

• Sensor modulunu vidalayin.

5.8

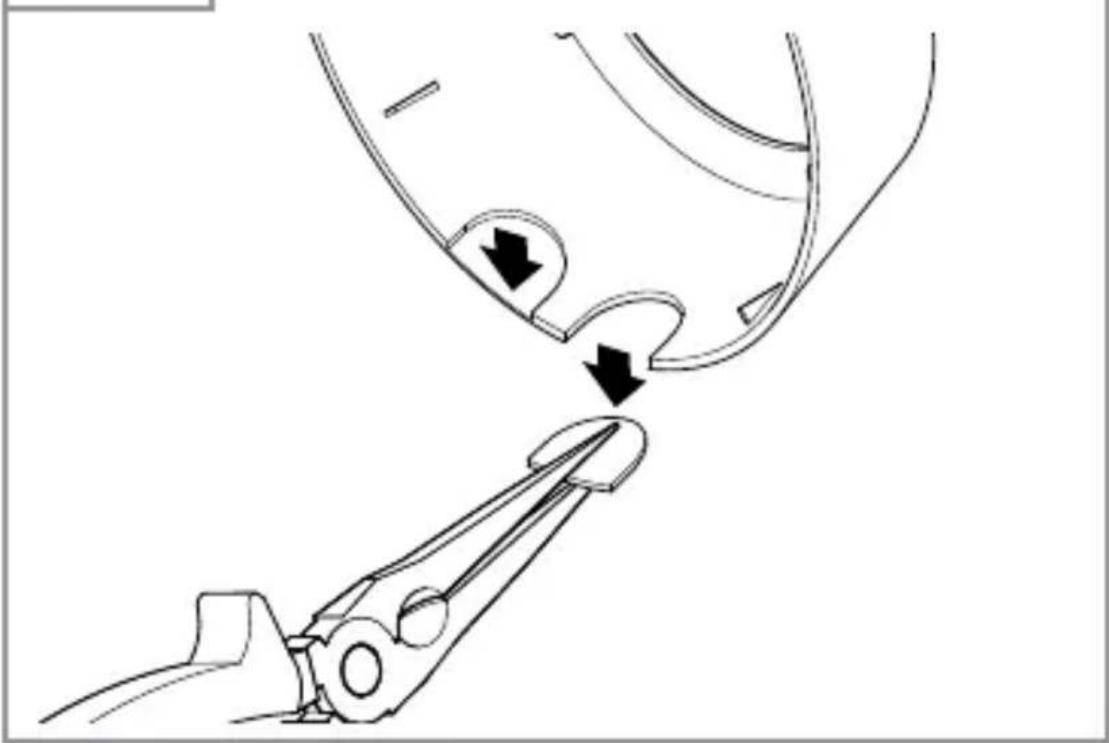

• Gerekli olması halinde ağlari;cergeveden ayirin. Bu sirada sensör modülünün yönlendirme ucuna;dikkat edilmelidir!

5.9

• Çerçeveyi.Doğru yonde konumlandirin.Bu sirada girintilere)dikkat edin.

5.10

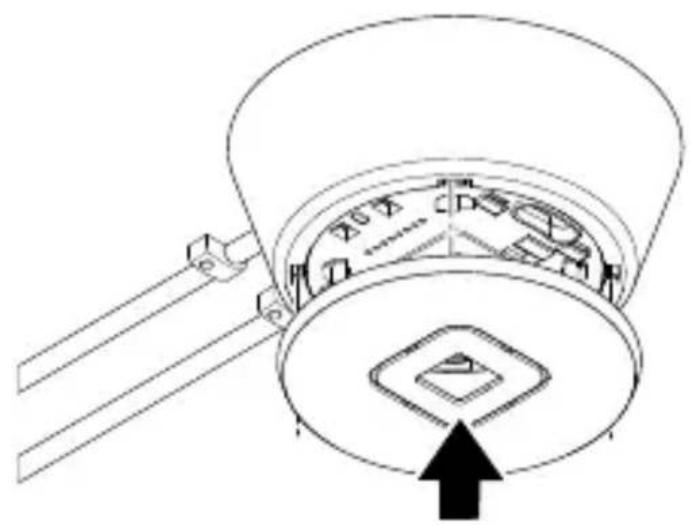

• Kapagi yerleştin.

5.11

Akim beslemsini acin.
- Fonksiyonlari ayarlayin.

"6. Fonksiyon"

IR Micro Office DALI-2 APC UP montaj adamlari

5.12

• Gerilim beslemesinin kapali oldugundan emin olun.

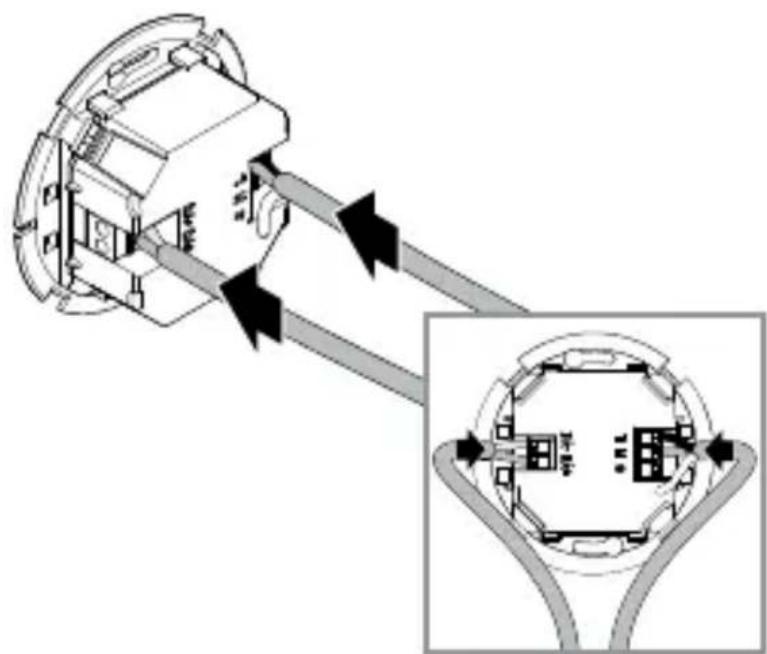

• Sebeke besleme hattini ve DALI veri yolunu devre semasina gore baglayin.

"4. Elektrik böglantisi"

5.13

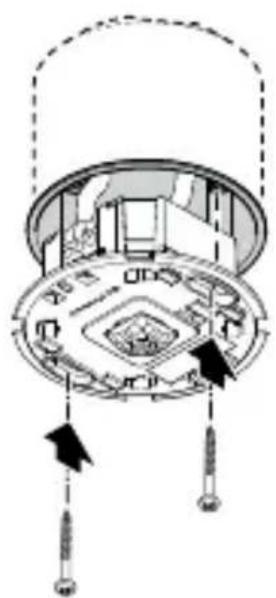

• Sensor modulunu vidalayin.

5.14

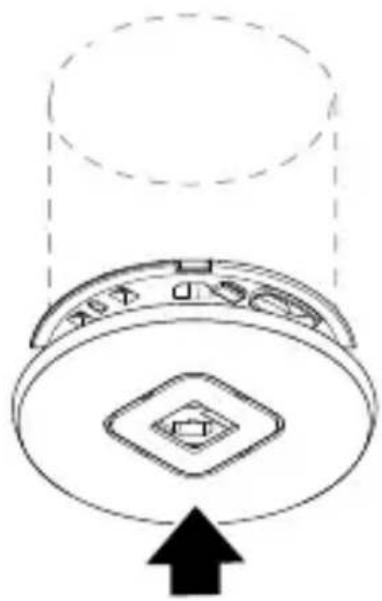

• Kapagi yerleşirin.

5.15

Akim beslemsini acin.
- Fonksiyonlari ayarlayin.

"6. Fonksiyon"

IR Micro Office DALI-2 APC DE montaj adamlari

5.16

• Gerilim beslemesinin kapali oldugundan emin olun.

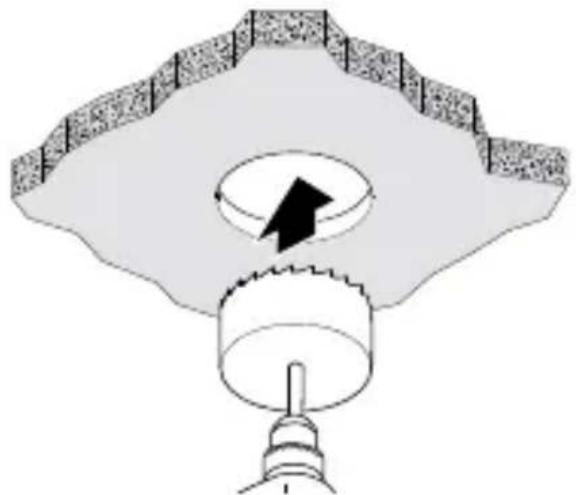

• Asma tavanda 68 mm capinda bir delikainers.

5.17

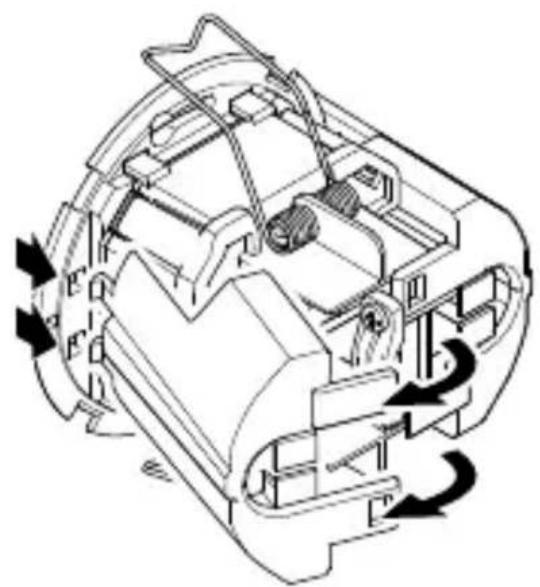

Govdeyi agin.

5.18

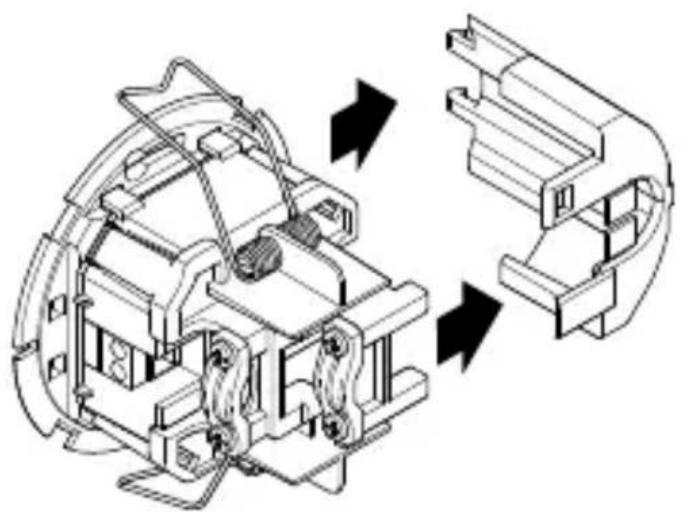

• Yan parçayi Çıkartın.

5.19

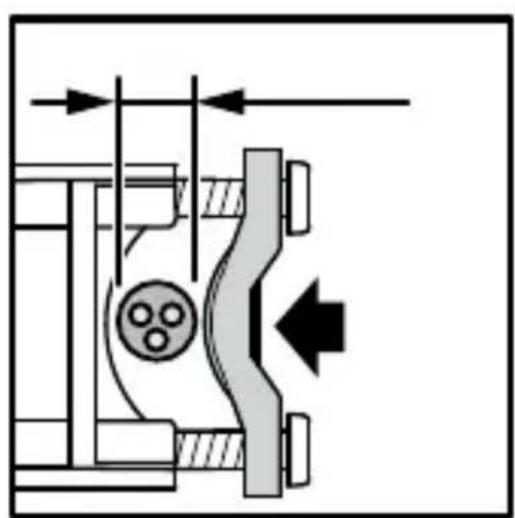

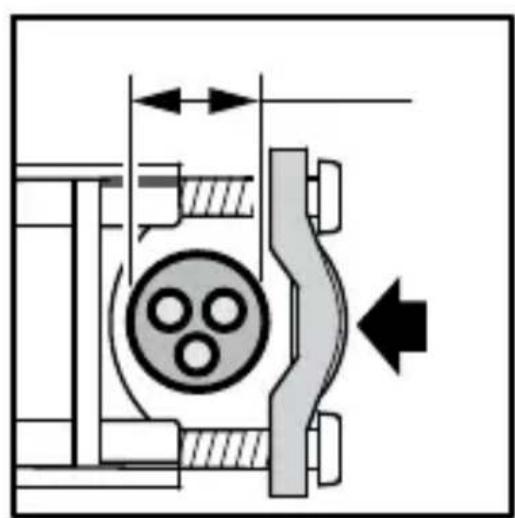

• Kelepcelenebilir kablo capi 7,6 mm - 14,5 mm:

• Buyuk kablo capi (solda).

Sünmez braketini solda gosterilen sekilde takin.

Küçuk kablo capi (sag):

Sünmez braketini sagda gosterilen sekilde takin.

5.20

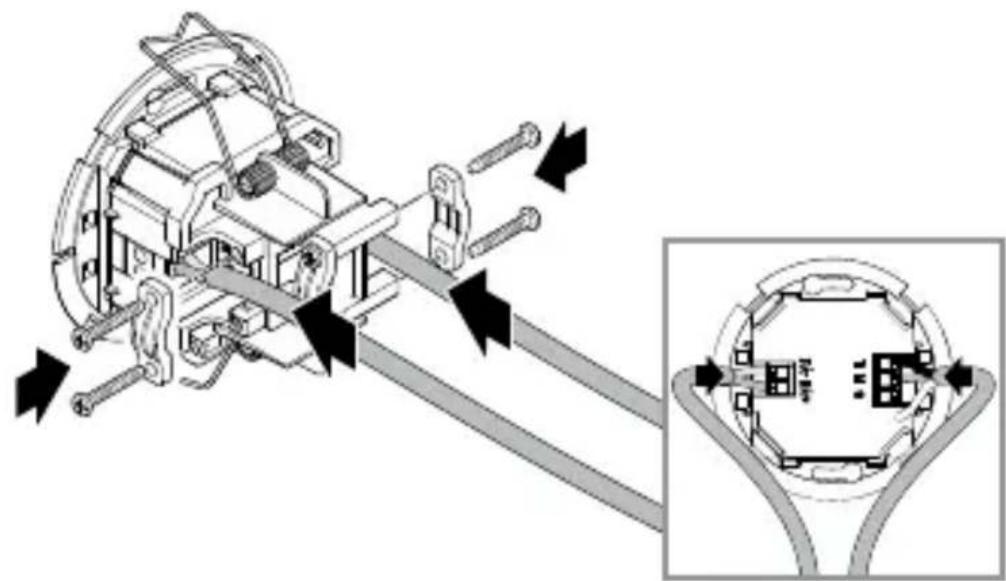

• Sebeke beslemehattini ve DALI veri yolunu devre semasina gore baglayin.
• Sünmezleri takın. → “4. Elektrik baglantı”

5.21

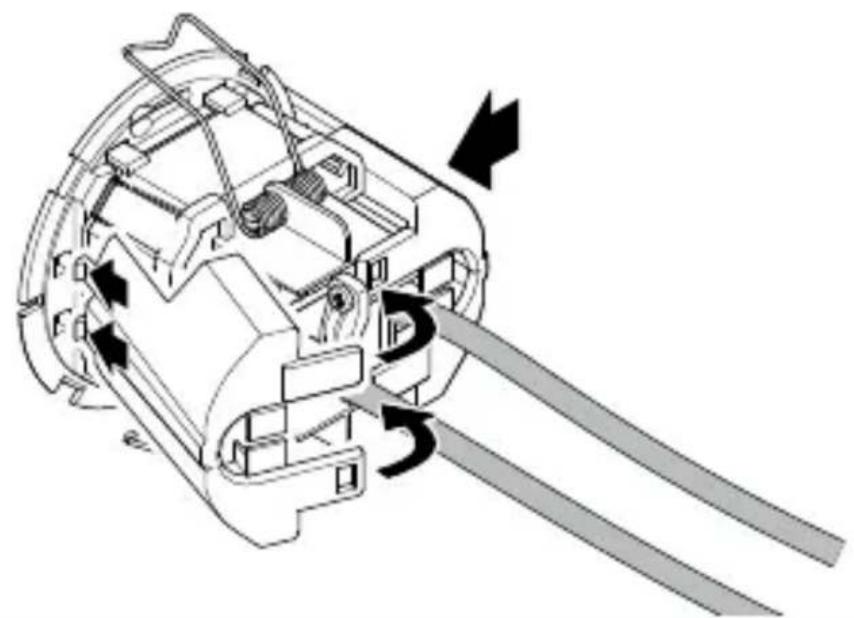

• Yan parçalari oturtun.
• Gerekli olması halinde kablo,girişi icin yan parçaların kanatlarini Çikartı.

5.22

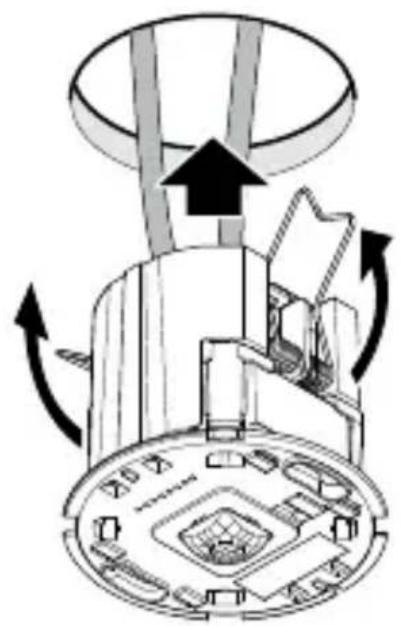

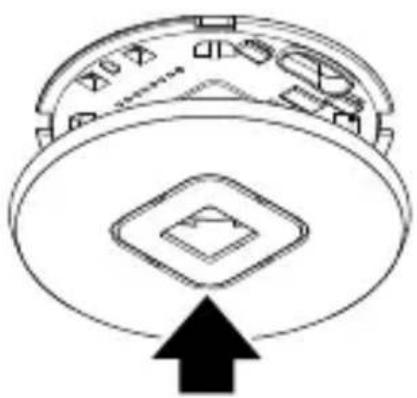

• Yaylari yukari.Doğru bastirin ve sensör modülünü asma tavana yerleştinir.

5.23

• Kapagi yerleşirin.

5.24

Akim beslemsini acin.
Fonksiyonlari ayarlayin.

"6. Fonksiyon"

6. Fonksiyon

Fabrika ayarlari

(Steinel Connect uygulaması ile devreye almadan önce)

-Tam/yari otomatik: Tam otomatik
- Ana isik zaman ayari: 5 dak
- Temel isik: Kapali
- Parlaklik bereits referensi: Dahili
- Sabit işik kontrolü: Aktif
- Sabit işik kontrol eşi: 500 lüks

Fabrika ayarleri asagidaki durumlarda etkinleşirilir:

• Varlik dedektörü ilk kez devreye alinirken.
  -Uygulama ile sifirlama yapildiginda.

Steinel Connect uygulamasi

Sensörün bir akilli Telefon veya tablet ile konfigüre edilmesi,—çın AppStore'unuzdan STEINEL Connect uygulamasinin indirilmesi gerekir. Bluetooth Özellikli bir akilli Telefon veya tablet gereklidir.

Android iOS

Bluetooth ağı (Bluetooth Mesh)

Sensor, Bluetooth Mesh standardina uygundur. Bluetooth Mesh standardina uygun:tüm ürünlerle böglanabilir. Sensor konfigürasyonu, Steinel Connect uygulaması ileGPCleştilirl. Sensor ile Steinel Connect uygulamasıarasinda ilk kez baglanti kurulurken, ilgili ağ anahtarları akilli Telefona veya tablete kaydedilir. Ağ anahtarı, sensore yetkisiz erişimi engeller.

Başka bir akilli Telefon veya tablet üzerinden erişim:içın ağ anahtarininpaylasması gerekir.

LED fonksiyonu

Baslangic durumuna getirme: LED 10 saniye boyunca yanar.

Kimlik tanımlama: LED her saniye yanip söner.

Normal isletim: LED yanmaz.

Hareketli test isletimi: LED yanar.

Hareketsiz test isletimi: LED yanmaz.

Bluetooth gruplamasi

Cihazi tek bir sensor olarak calistirmak veya birkaç sensörle baglayarak gruplar olusturmak mumkündür.

Bir gruba atan tum sensörler, Steinel Connect uygula-masinda ayarlanan grup parametrelerine gore hareket eder.

Her grupta parlaklik ölçümü icin bir sensör/seilmelidir.

Tüm grup katilimçiları, bu sensör tarafindan aktarilan parlaklik değerini devralir.

Komsu fonksiyonu

Komşu fonksiyonu ile, komşu gruplar aktif sensör grubuna atanir. Grup, atanan komşu gruptan gelen açma sinyallerine tepki verir ve ayarlara güre geleçis:yapar.

Tam otomatik

Aydinlatma, parlakliga ve mevcudiyete baglı olarak otomatik olarak AÇİK ve KAPALİ konuma.Sincer.

Aydinlatma ne zaman istenirse manuel olarak acilabilir.

Bu sirada otomatik devre deGISimi geci olarak durdurulur.

Yari otomatik

Aydinlatma sadece otomatikormal kapanir.

Manuelormalakacilir,isigin acilmasi icin tuasa basilmasi gerekirveayarlanan calismaya devam etme suresi kadaraçik kalir.

Alacakaranlik ayari

Devreye girme parlakligi (alacakaranlik), yak. 2 - 1.000 Luxarasinda kademesiz olarak ayarlanabilir.

Gün,isigi isletimi(parlakliktan baigimsiz)

Alacakaranlik isletimi (yak. 2 Lux)

Gündüz iletimi

Gündüz,isletimi,alacakaranlilikayar maksimum seviyeye ayarlanarak baslatilir.Gündüz isletiminde hareket algilanması halinde,sensör ortamin parlakiğindan bagimsiz olarakaydinlatmayi acar.

Tanitma

Tanitma (Teach) fonksiyonunun yardimiyla, alacakaranlik ayari veya sabit isik kontrolü nominaldehyeri olçulan isik kosullarina gore otomatik olarak ayarlanabilir. Sabit isik kontrolü devre dişi birakildigianda, alacakaranlik ayari oanda olçulan ortam parlakligi degerine ayarlanir. Bunun icin islem sirasinda isik otomatik olarak kapatilir. Sabit isik kontrolü etkinse ve isik açiksia, kontrol icin nominaldehyeri olçulan isik degerine ayarlanir. Nominal değere mumkün oldugu kadar kesin bir sekilde ulaşilabilmesi icin isigin onceden manuel olarak kisilmasi gerekir. Teach fonksiyonunun belirli bir zamanda yürutulmesi seçeneği de mevcuttur.

Sabit Isik kontrolü

Bu fonksiyon etkinleşirildigiinde, aydinlatma sabit bir nominal parlaklik değerine ayarlanir. Parlaklik nominaldehyeri, otomatik parlaklik kontrolü icin ayarlanan tepki eşigine veya Teach fonksiyonu ile ayarlanan isik değerine karşilik gelir.

Ana isik

Ana isiktaki ayarlar, biri varken aydinlatmayi açma davranışini tanımlar.

Sabit isik kontrolü devre disi birakildigiind, gerekli isik gucu ayari icin kisma seviyesi kullanilir.

Sabit isik kontrolü etkinleştirildigiinde, aydinlatma ayari ayar-lanan nominal parlaklik degerine goreGPCleştinilir.

Bu durumda kontrolörde altağuldememesi gereken minimum ileşigucu ayari,—çın karartma seviyesi kullanilir.

% 0 /seçilirse, yeterli gün ileşigi varsa kontrölör aydinlatmayi tamamen kapatabilir. ParlakiTekrar nominaldehyerin altina dusserse, kontrölör otomatik olarak aydinlatmayi tekrar açar.

Ana isik增長 istenen yanma suresi, calismaya devam etmesuresi uzerinden ayarlanabilir.

Bu sure geçmeden once algilanan her harekette, calismaya devam etme suresi yeniden baslatir.

Sönme (Fade) suresi ile, açilma ve kapanma sirasindaki karartma egrisini ayarlanabilir.

Temel isik

Temel isiktaki ayarlar, biri yokken calismaya devam etmesuresi dolduktan sonra ana isiktan cikildiktan sonrakidavranisi tanimlar.

Temel isik durumunda hareket algilanirsa tekrar ana isik durumuna geleçis:yapilir.

Temel isik devre disi birakilabilir ya da fonksiyonlar kullanilarak parlaklik veya zaman bazinda konfigure edilebilir.

Temel isik devre dişi birakildigiind, ana isigin calismaya devam etme suresi sona erdiiginde aydinlatmaogrudan kapatilir. Temel isik durumu devreye girmez.

Parlaklik bazli fonksiyon:

Parlaklik bazlı fonksiyon etkinleştirildigiinde, biri yokken artık temel,isik durumundayn Çiç,isGPCeklesmez.

Temel isik icin istenen isik gucü, kisma seviyesiyle ayarlanir.

Gün,isigi orani tepki esigini asarsa,temel isik kapatilir.

Gün,isigi orani tepki esiginin alta duserge,temel isik otomatik olarak tekrar açilir.

Zaman bazli fonksiyon:

Zaman bazı fonksiyon etkinleştirildigiinde, temel,isiğın calısmaya devam etme suresi ayari kullanırearak temel isiğın ne kadar sureyle etkin olması gerektigi ayarlanabilir.

Çalısmaya devam süresi dolduğunda temel,isık durumundayn Çikilir ve aydinlatma kapatılır.

Temel isik增長 istenen isik gucu, kisma seviyesiyle ayarlanir.

Sabit isik kontrolü sabit/Sabit isik kontrolü dinamik

Sabit isik kontrolü sabit olduğunda, sabit isik kontrolünün bir tuşa BASISaramanuel olarak geleçersiz klinması durumu sensör tarafindan kaydedilmaz. Sabit isik kontrolü dinamik olduğunda ise yeti parlaklik yeti kontrol eşi olarak ayarlanir.

Sabit isik kontrolü dinamik moddayken sabit isik kontrolü etkin olmadan manuel geleçersiz kılıma durumunda,GPCEL isik seviyesi "Ana isik kisma"icens yenidebit�� ayarlanir.

Giristus

Tuşlar, STEINEL Connect uygulaması aracılığıyla entegre edilebilir ve konfigüre edilebilir.

Bir tuşun S girisi üzerinden konfigüre edebilmesi icin, tuşun bögli oldugu ürün bir gruba atanmalidir.

S girisine ek olarak, sensore BT Mesh ağindan böcka tuşlar da atanabilir.

Her tuş ileçn tuşa kisa ve uzun basma fonksiyonu tanim-lanabilir. Tuşa kisa basma ileçn asagidaki fonksiyonlar seçilebilir:

• "Açma/Kapatma" fonksiyonlu bir tus, aydinlatmayi manuel olarak açip kapatabilir.
• "Açık" fonksiyonu ile manuel kapatma mümkün degildir. Bir tuşa her basildıyinda, calişmaya devam etme süresi yeniden baslatifır.
• "Kapali" fonksiyonu ile aydinlatma sadece manuel olarak kapatilabilir.
  -Ayrica aydinlatmanin belirli bir sure icin acilabilecegi veya kapatilabilecegi "x Dak Aik" ve "x Dak Kapali" fonksiyonlar da mevcuttur.

Tuşa uzun basma,—çin—asagidaki fonksiyonlar seçilebilir:

• "DIM yukari/DIM asaği" fonksiyonuna sahip bir tus, aydinlatmayi manuel olarak acabilir veya kisabilir.
• "DIM yukari" fonksiyonu ile aydinlatma sadece açilabilir.
• "DIM asaği" fonksiyonu ile aydinlatma sadece kılıbilir.

Sensörün yari otomatik modda calistirilmasi,—in bir tuşun mevcut olması)—sartır.

Tuşa ayrìca on ayarlı bir sahnenin çagrīlması da fonksiyon olarak atanabilir.

Sunum modu

Isik bir tuş ile kapatilirsa, sensör sunum modunu etkinleşirir.

-Hareket algilandigi surece yuk kapali kalir.
- Çalısmaya devam etmesi suresi sola erdoğan daha fazla hareket algilanmazsa sensör tekrar normal sensör calımasına geriDSLer.

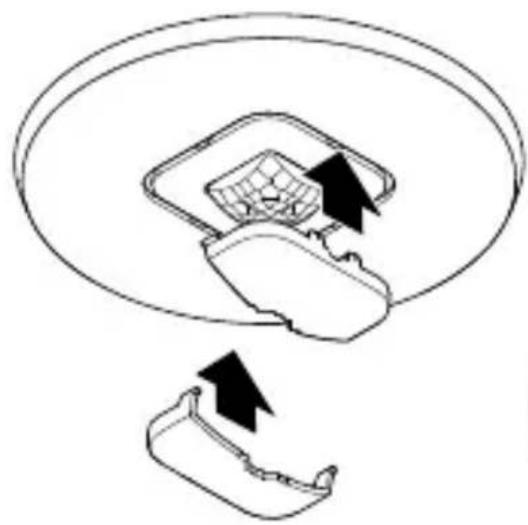

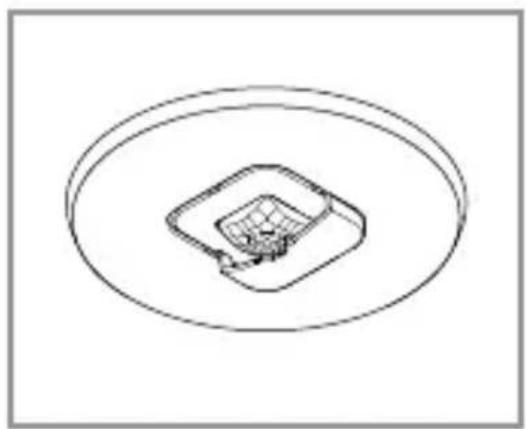

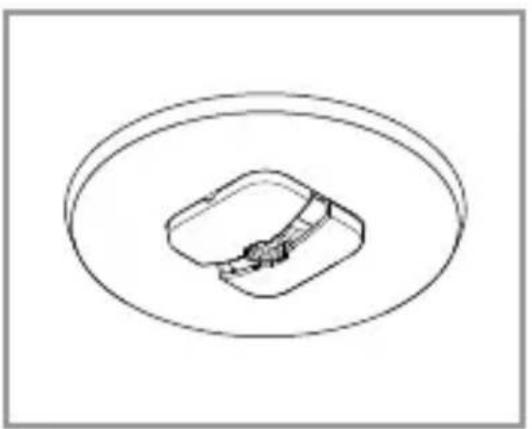

Algilama alaninin kisitlamasi

İstenmeyen algilamayı onlemek icin, algilama alanı kapak kabugu ile sinirlandırilabilir. Her iki kapak kabugu takiliyken, hareket algilama araligi 3 × 6 m ve biri varken algilama araligi 2 × 4 mdehyerine dürşer.

6.1

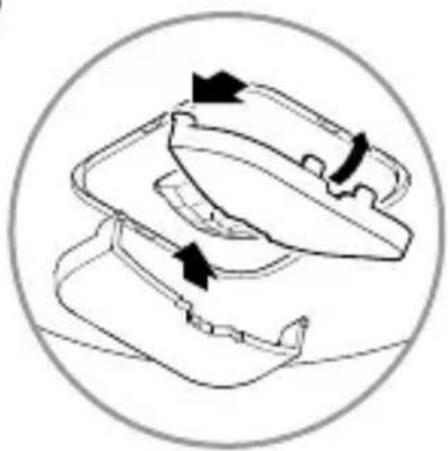

• Kapak kabugunu sensore monte edin. Kancelari one doğru geleirin ve ardindan arkayaogrdu bastirin.

7. Temizlik ve koruyucu bakim

Cihaz bakim gerektirmez.

Elektrik akimi nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik carpmasina, yaniklara veya olüme yol acabilir.

• Cihazi yalinizca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlş temizlik maddeleri nedeniyle, cihaz zarar gorebilir.

• Cihazi, deterjan kullanmadan hafif nemli bir bezlete temizleyin.

8. Tasfiye

Elektrikli cihazlar, piller, aksesuar ve ambalajlar, cevre dostubir donusume gonderilmelidir.

Elektrikli cihazlar ve pilleri evsel atiklarinicine atmayin!

Sadece AB ülkeleri icin:

Atik Elektrikli ve Elektronik Cihazlar icin geleçerli olan Avrupa yönergesine ve bunun DONUŞTÜG Ü ulusal yasaya Göre, artic kullanilamayacak haldeki elektrikli cihazlarin ve pillerin ayr toplanması ve bir Çevre dostu geri DONUŞümeme gonderilmesi zorunludur.

9. Uygunluk

STEINEL Vertrieb GmbH istbu belgeyle, radyo sistemi tipindeki IR Micro Office DALI-2 Uygulama Kontrol Cihazi'nin 2014/53/AB sayilduzenlemeyle uyumlu oldugunu bylan eder. AB uygunluk bayan'in tam metnini asağidaki internet adresinde bulabilirsiniz: www.steinel.de

10. Üretici garantisi

Alici sifatyla saticiya karşi kanun ile öngörülen garanti haklarina sahipsiniz. Bu haklar ülkenizde geleçeri olduguSurece, garanti beyanimizla kılıtmamakta ve sinirlanmamaktadir. STEINEL-Professional Sensörlü ürününuzün kusursuz kullanilabilirligi ve duzenli fonksiyonu konusunda 5yllık bir garanti suresi taniyoruz. Bu ürünün malzeme, uretim ve tasarim hatalarindan arınmş olduğunu garanti ediyoruz. Tüm elektronik parçalarin ve kabolarin,islevselliğini ve ayrica kullanın:tüm hammaddelerde ve bunlarin yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarindan faydalanma

Urününüzle ilgili seksayetiniz olduğunda, lütfen tam ve gonderi ücreti ödenmiş olarak, üzerinde satiş tarihinin ve ürün tanımınin bulunması gereken original satin Alma belgesiyle birlikte satićiniza veyadoğan Saos Teknologi Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / Istanbul adresine gonderiniz. Bu nedenle, satin alma belgenizi garantı suresi sona erene;kadar saklamanıztavsiye ediyoruz. Gerı,gondermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz.

Bir garanti durumunda yapilması gerekenler hakkindaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hatti [phone] üzerinden ulasabilirsiniz.

11. Teknik Özellikler

Boyutlar ( × T) :

IR Micro Office DALI-2 APC AP: 106 × 45 mm

IR Micro Office DALI-2 APC UP: 85 × 37 ~mm

IR Micro Office DALI-2 APC DE: 85 × 69 ~mm

Giriş gerilimi: 220 - 240 ~V / 50/60 Hz

Bekleme modu güç tüketimi: Elektronik balastşiz 0,4 W

DALI arabirimi: 2 kutuplu kontrol hatti, tek master

Uygulama Kontrol Cihazi/Yayin.

Garanti edilen besleme akimi

IEC 62386-101 uyarinca 40mA

20 DALI elektronik balasta karşilik gelir.

Maksimum besleme akimi: 250 mA

Sensorisi: Pasif Kizilotesi (IR)

Menzil:

4× 4m varlik, radyal,

6× 6m tegetsel,

360^

Algilama açisi:

2,8 m

Optimum montaj yuksekligi:

2-1000 lüks, / g ün isi

Alacakaranlik ayari:

5 sn - 60 dak

Ana isik zaman ayari:

IP 20

Koruma sinifi:

0^ C i l a + 40^ C

Sicaklik araligi:

2,4-2,48GHz

Bluetooth frekansi:

Bluetooth iletim güü:

maks. 10 dBm / 10 mW

12. Sorun giderme

Cihazda elektrik yok.

-Sigorta calistirilmamis veya arizali.

• Sigortayı calistırın.

• Arizali sigortayi degistirin.

• Kablo kopuk.

Kabloyu avometre ile gozdenGPCirin.
- Elektrik kablosunda kisa devre.
- Baglantilari gozdenGPCirin.
- Muhtemelen, mevcut elektrik anahtarı kapası.
- Elektrik anahtarin calistirin.

Cihaz devreyegirmiyor.

• Alacakaranlik ayari yanlş/seçilmş.

• Alacakaranlik ayarini yeniden ayarlayin.

• Elektrik anahtarı KAPALI.
• Elektrik anahtarin'i yeniden ayarlayin.

-Sigorta calistirilmamis veya arizali.

• Sigortayi calistirin.

• Arizali sigortayi degistirin.

• Hizli hareketler, arizalarin minimuma indirilmesi amaciyla bastiriliyor veya algilama alanı;cok kucuk ayarlanmış ya da.Doğru deleil.

Algilama alanini kontrol edin ve ayarlayin.

Cihaz kapanmiyor.

• Algilamaalaninda surekli hareketvar.

Algilama alanini kontrol edin.
- Gerektiğinde, algilama alanini sinirlayin veya degistirin.

Cihaz istem disi calisiyor.

-Cihaz harekete karsi guvenli monte edilmemis.

Cihazi siki monte edin.

• Hareket vardi ama gozlemci tarafindan fark edilmedi (yakinda isitma, cereyan).

• Alani kontrol edin.

• Gerektiginde, algilama alanini sinirlayin veya degistirin.

HU

Tartalom
