Gaminio tipas	Pasyvus infraraudonųjų spindulių (PIR) judesio detektorius su DALI-2 valdymu ir Bluetooth Mesh tinklu
Prekės ženklas	Steinel
Modelis	IR Micro Office DALI2
Variantai	Ant paviršiaus montavimas (AP), įmontuojamas (UP), lubinis (DE)
Matmenys (AP)	Nenurodyta instrukcijoje (apytiksliai: skersmuo ~100 mm, aukštis ~50 mm)
Svoris	Nenurodyta (apytiksliai: ~150 g)
Maitinimas	220-240 V~, 50/60 Hz
Budėjimo režimo sąnaudos	0,4 W (be elektroninio balasto)
DALI sąsaja	Dviejų laidų valdymo linija, vienas pagrindinis, maks. 40 mA (pagal IEC 62386-101)
Maksimali maitinimo srovė	250 mA
Aptikimo kampas	360°
Judesio aptikimo atstumas (tangentinis)	6 x 6 m (2,8 m aukštyje)
Buvimo aptikimo atstumas (radialinis)	4 x 4 m (2,8 m aukštyje)
Optimalus montavimo aukštis	2,8 m
Prieblandos slenkstis	2 - 1000 liuksų (reguliuojamas), dienos režimas (∞)
Pagrindinio apšvietimo delsa	5 s iki 60 min (reguliuojama)
Apsaugos klasė	IP20 (vidaus)
Darbinė temperatūra	0 °C iki +40 °C
Bluetooth dažnis	2,4 - 2,48 GHz
Bluetooth siuntimo galia	10 dBm (maks. 10 mW)
Pagrindinės funkcijos	automatinis/pusiau automatinis režimas, pastovios šviesos reguliavimas, pagrindinis apšvietimas, mokymasis, pristatymo režimas, aptikimo zonos apribojimas, Bluetooth grupavimas
Mygtuko įėjimas (S)	Taip, rankiniam valdymui (įjungti/išjungti, reguliuoti, scenos)
Konfigūracija	Naudojant Steinel Connect programėlę (Bluetooth Mesh)
Valymas ir priežiūra	Sausai valyti minkšta šluoste be ploviklių
Sauga	Montuoti kvalifikuotam specialistui, laikytis elektros normų (pvz., NF C 15-100)
Gamintojo garantija	5 metai

Dažnai užduodami klausimai - IR Micro Office DALI2 STEINEL

Kaip sumontuoti IR Micro Office DALI2 detektorių?

Montavimą turi atlikti kvalifikuotas elektrikas. Prieš atliekant bet kokius veiksmus, išjunkite elektros maitinimą. Vykdykite montavimo veiksmus pagal pasirinktą variantą (ant paviršiaus, įmontuojamas, lubinis): pažymėkite skyles, prijunkite maitinimo laidą ir DALI magistralę, prisukite jutiklio modulį, uždėkite gaubtą, tada įjunkite maitinimą. Tada sukonfigūruokite naudodami Steinel Connect programėlę.

Kokie yra gamykliniai numatytieji nustatymai?

Gamykliniai nustatymai: visiškai automatinis režimas, 5 minučių delsa, pagrindinis apšvietimas išjungtas, pastovios šviesos reguliavimas įjungtas su 500 liuksų slenksčiu. Šie parametrai aktyvuojami pirmą kartą įjungus maitinimą arba po atstatymo per programėlę.

Kaip sukonfigūruoti detektorių per Bluetooth?

Atsisiųskite Steinel Connect programėlę iš App Store (iOS/Android). Įjunkite Bluetooth savo išmaniajame telefone. Atidarykite programėlę ir vykdykite instrukcijas, kad susietumėte detektorių. Pirmasis prisijungimas išsaugo tinklo raktą, kuris neleidžia neleistinam prisijungimui. Tada galite kurti grupes, reguliuoti delsas, šviesos slenksčius ir t.t.

Kuo skiriasi automatinis ir pusiau automatinis režimas?

Visiškai automatiniu režimu apšvietimas įsijungia ir išsijungia automatiškai pagal buvimą ir apšviestumą. Taip pat galite įjungti rankiniu būdu. Pusiau automatiniu režimu apšvietimas išsijungia tik automatiškai; įjungimas turi būti atliekamas rankiniu būdu per mygtuką (S įėjimas). Šiam režimui reikalingas prijungtas mygtukas.

Kaip nustatyti aptikimo atstumą ir zoną?

Numatytasis atstumas yra 6 x 6 m (tangentinis judesys) ir 4 x 4 m (radialinis buvimas). Norėdami apriboti zoną, naudokite pateiktus uždengimo gaubtus: jie sumažina atstumą iki 3 x 6 m (judesys) ir 2 x 4 m (buvimas). Uždėkite gaubtus, įkišdami kabliukus priekyje ir stumdami atgal.

Ką daryti, jei detektorius neįsijungia?

Pirmiausia patikrinkite, ar maitinimo jungiklis yra ĮJUNGTOJE padėtyje ir ar saugiklis neperdegė arba nėra sugedęs. Patikrinkite laidus ir ar nėra trumpojo jungimo. Jei problema išlieka, sureguliuokite įjungimo slenkstį (prieblandos) per programėlę. Jei reikia, atlikite judesio testą: šviesos diodas turi užsidegti testo režimu.

Ar galima naudoti detektorių su LED arba fluorescencinėmis lemputėmis?

Taip, detektorius suderinamas su DALI elektroniniais balastais (valdymo įtaisais) LED, fluorescencinėms ir kitoms lempoms. Jis veikia kaip vienas pagrindinis programos valdiklis pagal IEC 62386-103 standartą. Įsitikinkite, kad balastai atitinka DALI ir kad kabelio ilgis tarp detektoriaus ir balastų neviršija 300 m (su 1,5 mm²).

Kaip veikia pastovios šviesos reguliavimas?

Ši funkcija palaiko pastovų apšvietimo lygį (nustatytą vertę) automatiškai reguliuodama šviestuvų galią. Jei dienos šviesos pakanka, apšvietimas gali visiškai išsijungti (jei minimalus reguliavimo lygis yra 0%). Kai aplinkos šviesumas nukrenta žemiau nustatytos vertės, apšvietimas vėl įsijungia. Nustatytą vertę galite reguliuoti per programėlę arba mokymosi funkciją.

Kaip atstatyti detektorių į gamyklinius nustatymus?

Naudokite Steinel Connect programėlę: eikite į įrenginio nustatymus ir pasirinkite atstatymo parinktį. Tai ištrina visus individualius nustatymus ir atkuria gamyklinius (automatinis režimas, 5 min delsa, pastovus reguliavimas ties 500 liuksų). Atstatymą taip pat galima atlikti atjungus ir vėl prijungus maitinimą, tačiau tai automatiškai neatstato gamyklinių nustatymų.

Kokia produkto garantija?

Steinel suteikia 5 metų gamintojo garantiją detektoriaus tinkamai būklei ir veikimui. Ji apima medžiagų, gamybos ir konstrukcijos defektus. Norėdami pasinaudoti garantija, susisiekite su savo pardavėju, pateikdami originalų pirkimo dokumentą (data ir produkto pavadinimas). Daugiau informacijos www.steinel-professional.de/garantie arba telefonu 03 20 30 34 00.

NAUDOJIMO INSTRUKCIJA IR Micro Office DALI2 STEINEL

• Autoriu teisès saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsu sutikima.
• Pasiliekama teisiè daryti pakeitimus techninio tobulinimotikslais.

Ispéjimas apie pavojus!

Ispejimas apie elektros pavoju!

Ispejimas apie vandens kelama pavoju!

2. Bendrieji saugos nurodymai

Pavojus del naudojimo instrukcijos nesilaikymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias demesys kreipiamas j galimus pavojus. Nesilaikant nurodymu galimi mirtini arba sunkus sužalojimai.

Kruopschiai perskaitykite instrukcija.
- Laikykitès saugos nurodymu.
- Laikykite pasiekiamoje vietoje.

• Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie daliu, kuriomis teka srové, galima patirti smügi, nudegimus arba Žuti.
• Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.
• Būtina laikytis šalyje galiojančių jrengimo instrukcijų ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVEÖNORM E8001-1, CH: SEV 1000).
• Naudokite tik originalias atsargines dalis.
• Remontagali atlikti tik specializuotos jmones.

3. Prietaiso aprasymas

Naudiojimas pagal paskirtj

• Jutiklis, skirtas montuoti prie lubu vidaus patalpu.

Veikimo principales

• Infraraudonju spinduliu sensorius fiksuoja judanciu kūnju (žmoniu, gyvūnju ir t. t.) sklearnžiama šilumine spinduliuote. Šilumos spinduliuoté paverčiama elektroniniais signalais ir automatiskai jjungia LED prožektoriu.
• Patikimiausias budas aptiki judejima yra prietais osumontavimas šonu ejimo krypčiai.
• Judesio aptikimo jautrumo zonos ilgis yra ribotas, kai einama tiesiai j prietaisa.
• Kliutys (pvz., medžiai, sienos ar stiklai) gali apriboti judejimo aptikimä arba padaryti jj nejmanoma.
• Staigus temperaturosPokyciaidel oro salygu nesiskiria nuo silumos saltiniu.

Sertifikavimas:

Šis gaminys yra sertifikuotas pagal IEC 62386-103 kaip vienes pagrindinis valdiklis („Single-Master Application Controller“). Todél jo DALI 2 sertifikatas taikomas tik tais atvejais, kai prie DALI magistralès prijungti tik DALI elektroniniai paleidimo jrenginiai („Control Gear“).

,IR Micro Office DALI-2 APC AP": virstinkinis variantas. IR Micro Office DALI-2 APC UP": potinkinis variantas. ,IR Micro Office DALI-2 APC DE": j lubas jmontuojamas variantas.

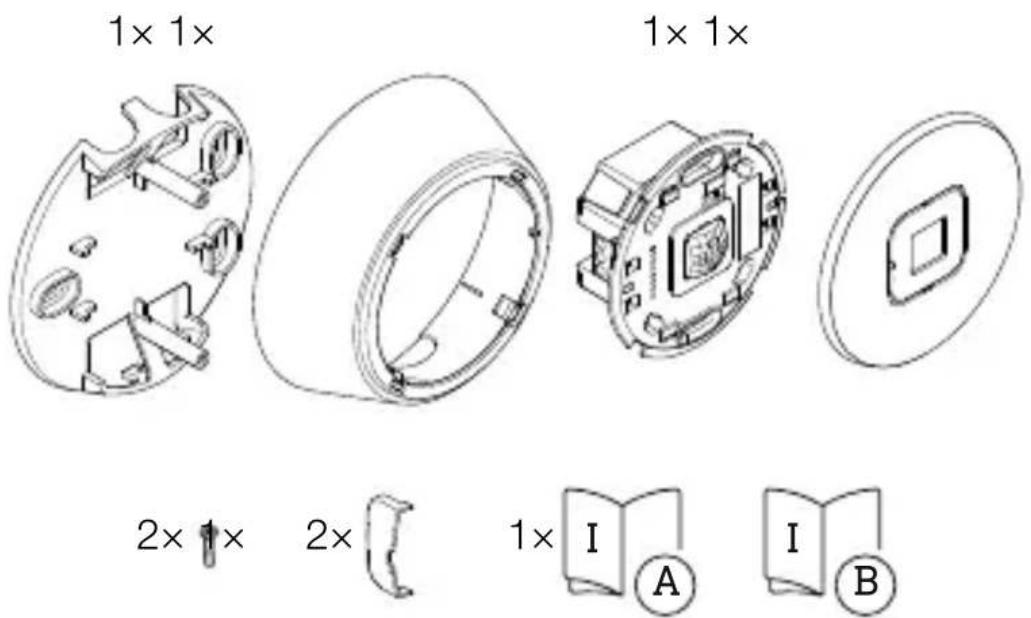

IR Micro Office DALI-2 APC AP“tiekimo komplektas

3.1

-1 lubu laikiklis
-1 rémas
- 1 jutiklio modulus
- 1 dangtelis
- 2 maži varžtai
- 2 dengiamieji gaubtai
- 1 saugos duomenu lapas
- 1 greitasis paleidimas

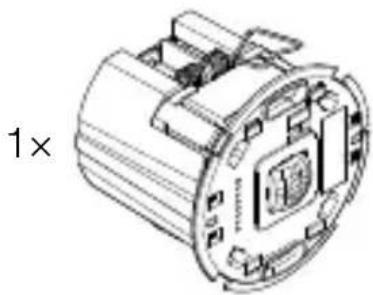

IR Micro Office DALI-2 APC UP“tiekimo komplektas

3.2

• 1 jutiklio modulus
  -1 dangtelis
• 2 dengiamieji gaubtai
• 1 saugos duomenu lapas
• 1 greitasis paleidimas

IR Micro Office DALI-2 APC DE" tiekimo komplektas

3.3

2 ×

1x

1x

• 1 jutiklio modulus
  -1 dangtelis
• 2 dengiamieji gaubtai
• 1 saugos duomenu lapas
• 1 greitasis paleidimas

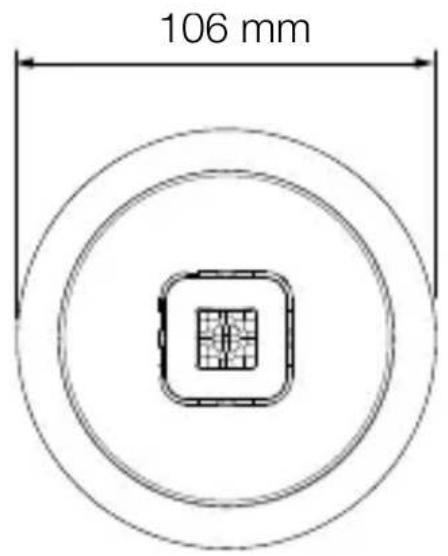

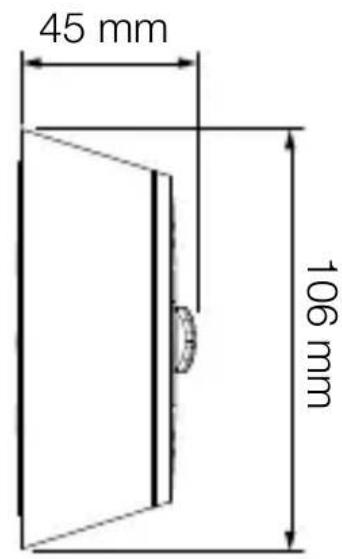

IR Micro Office DALI-2 APC AP" gaminio matmenys

3.4

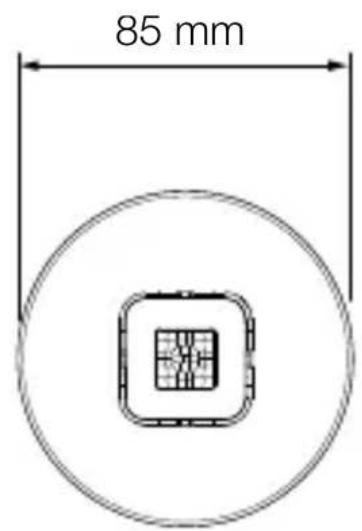

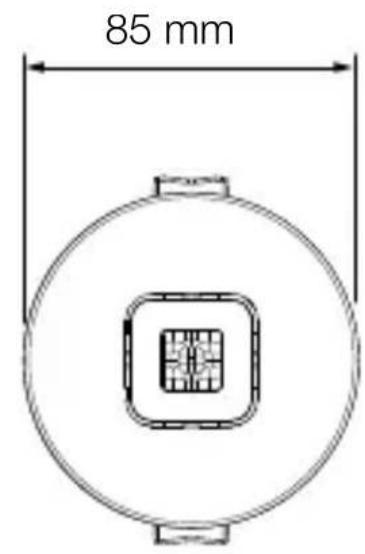

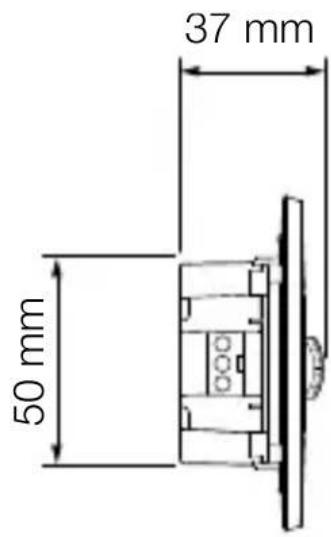

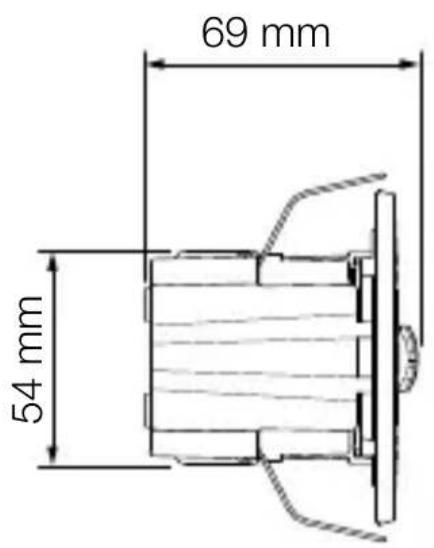

IR Micro Office DALI-2 APC UP“ gaminio matmenys

3.5

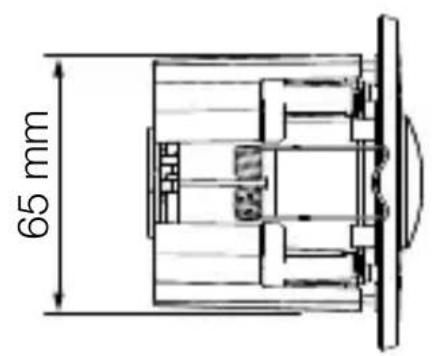

IR Micro Office DALI-2 APC DE" gaminio matmenys

3.6

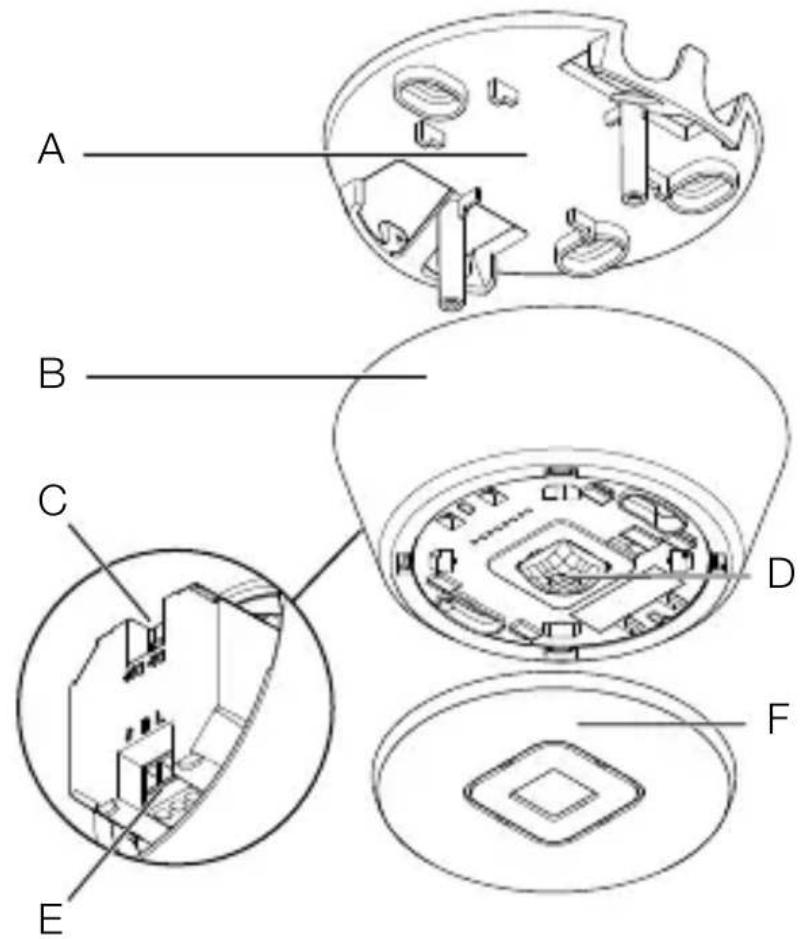

IR Micro Office DALI-2 APC AP“jrenginio apžvalga

3.7

A Lubu laikiklis
B Remas
C DALI-2 juntgis
D Jutiklio modulus
E Elektros jungtis
F Dangtelis

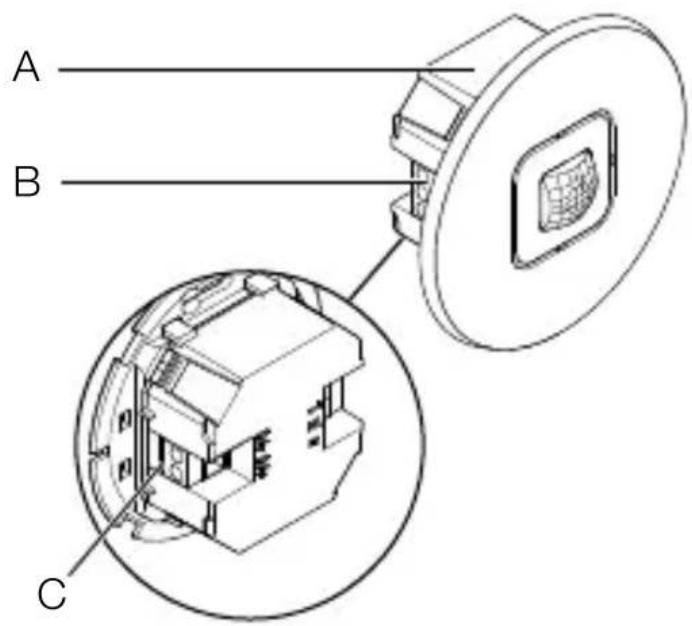

IR Micro Office DALI-2 APC UP“jrenginio apžvalga

3.8

A Jutiklio modulus
B Elektros jungtis
C DALI-2 juntgis

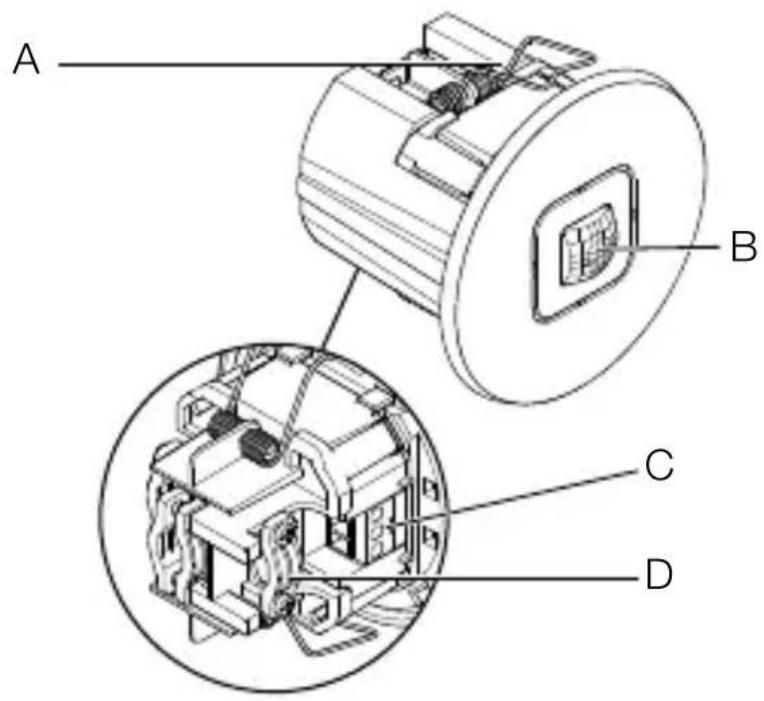

IR Micro Office DALI-2 APC DE" jrenginio apzvalga

3.9

A Fiksatorius
B Jutiklio modulus
C Elektros jungtis
D ltempimo mažinimo jtaisas

4. Elektros jungtis

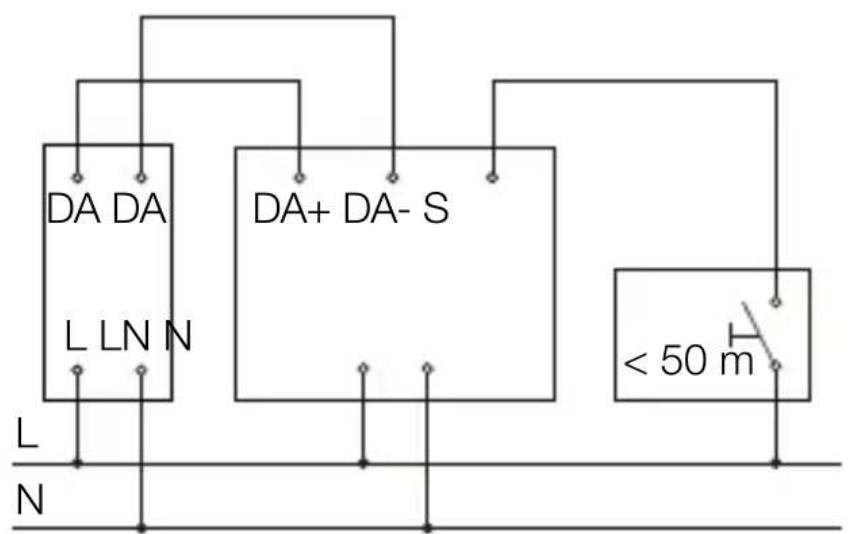

Grandinés schema

4.1

ABC

Maitinimo laida sudaro keliu gyslu kabelis:

L = fazé (dažniausiai juodas, rudas arba pilkas laidas)

N = nulinis laidas (dažniausiai mělynas)

S = mygtukas

DA+ = juntgis prie DALI magistrales

DA- = juntgis prie DALI magistrales

A = DALI lemputé

Šviestuva taip pat galima prijungti prie elektros tinklo jungiklio, jei užtikrinama, kad tinklo jungiklis bus nuolat jungtas.

Tai taikoma jutiklio laidams:
pagal VDE 0100 520 6 skirsnj leidžiama laidams tarp DALI elektroninio paleidimo jrenginio ("Control Gear") ir DALI valdiklio naudoti daugialaide linija, kurioje yra ir tinklo jtamos linijos, ir validymo linijos (pvz., NYM 5 × 1,5 ).

Didžiausias liao ilgis tarp DALI valdiklio ir DALI elektroninio paleidimo jrenginio ("Control Gear") neturi virsyti 300 m (kai skerspjūvis 1,5 mm²). Sumontavus ir jjungus jutiklio šviesos diodas šviečia 10 sekundžiú.

5. Montavimas

Elektros srové kelia pavoju!

Prisilietus prie daliu, kuriomis teka srové, galima patirti smūgi, nudegimus arba Žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekima.
• Jtamos indicatorium patikrinkite, ar nera jtamos.
• Jsitikinkite, kad elektros energijos tiekimas nutrauktas.

Turto sugadinimo pavojus!

Jungiamuju laidu sukeitimas gali sukelti trumpaji jungima.

• Identifikukite jungiamuosius laidus.
• Tinkamai prijunkite jungiamuosius laidus.

Pasiruosimas montavimui

• Patikrinkite visas dalis, ar nera pažeidimu. Jei prietaisas yra pažeistas, jo nenaudokite.

• Pasirinkite montavimo vieta.

• Atsižvelkite j jautrumo zonos ilgi.

• Atsižvelkite j judejimo aptikima.
• Be vibraciños.
• Be kliuci jautrumo zonoje.
• Ne potencialiai sprogioje zonoje.
• Ne ant lengvai užsidegančiμ paviršiμ.
• Mažiausiai 50 cm atstumu nuo kitu jutikliu.
• Laido ilgis tarp jutiklio ir mygtuko < 50 m.

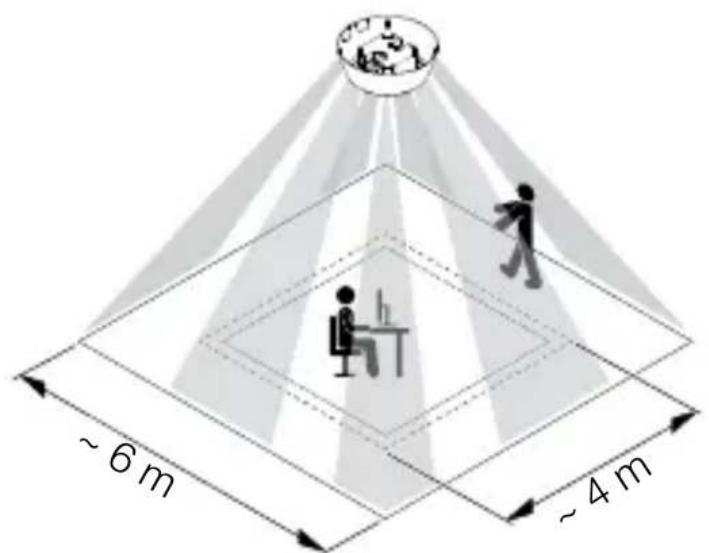

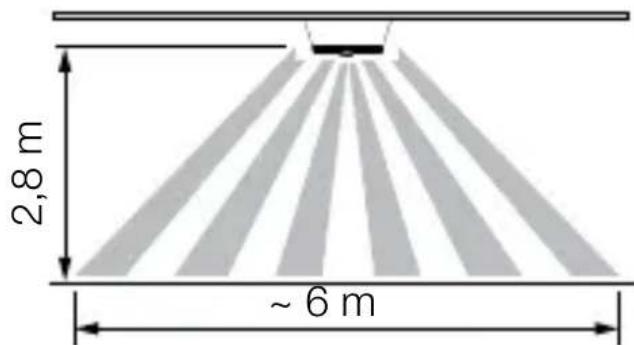

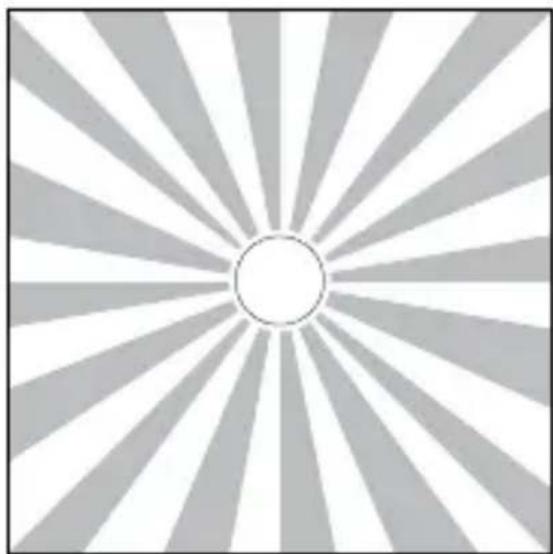

Veikimo diapazonas

5.1

Judesio fiksavimas

5.2

IR Micro Office DALI-2 APC AP" montavimo zingsnai

5.3

• Jsitikinkite, kad elektrós tiekimas ijsungtas.

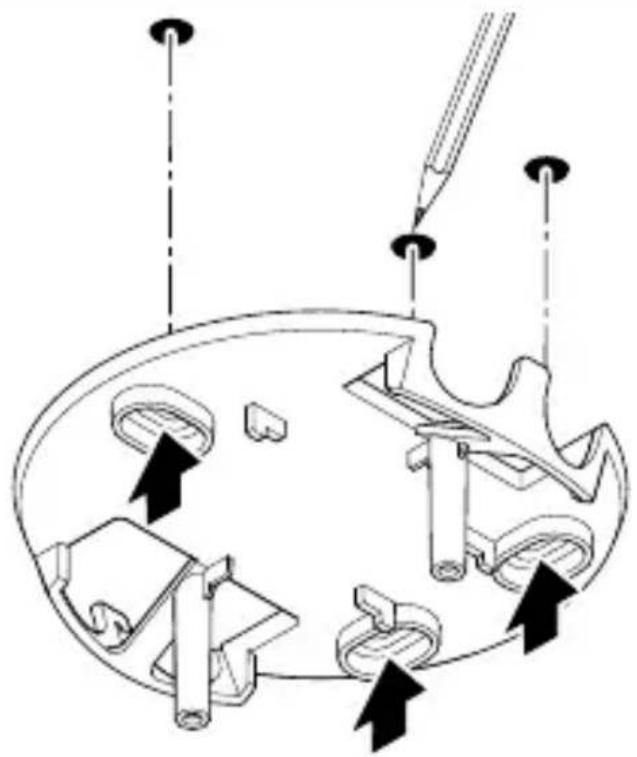

• Pasizymèkite grežtiniu skyliu vietas.

5.4

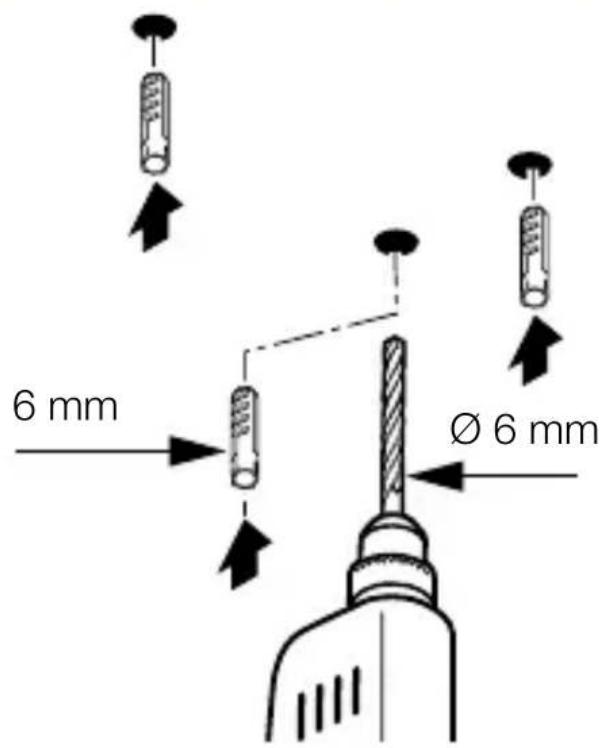

• Isgrežkite skies (Ø 6 mm) ir jkiškite kaisčius.

5.5

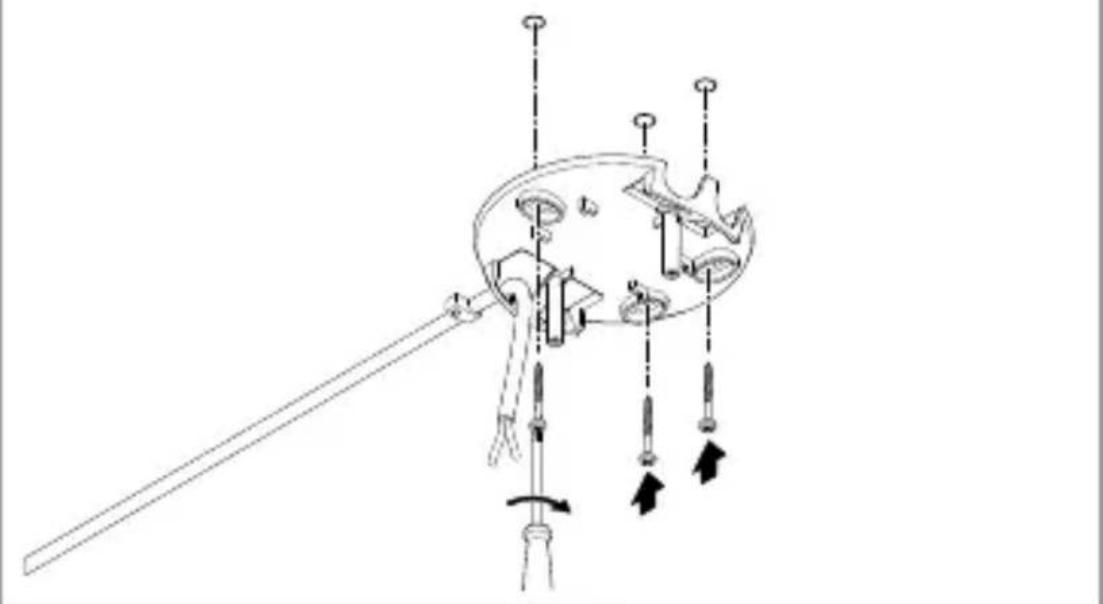

• Ištraukite kabelj per anga.
• Pritvirtinkite lubu laikiklj varztais.

5.6

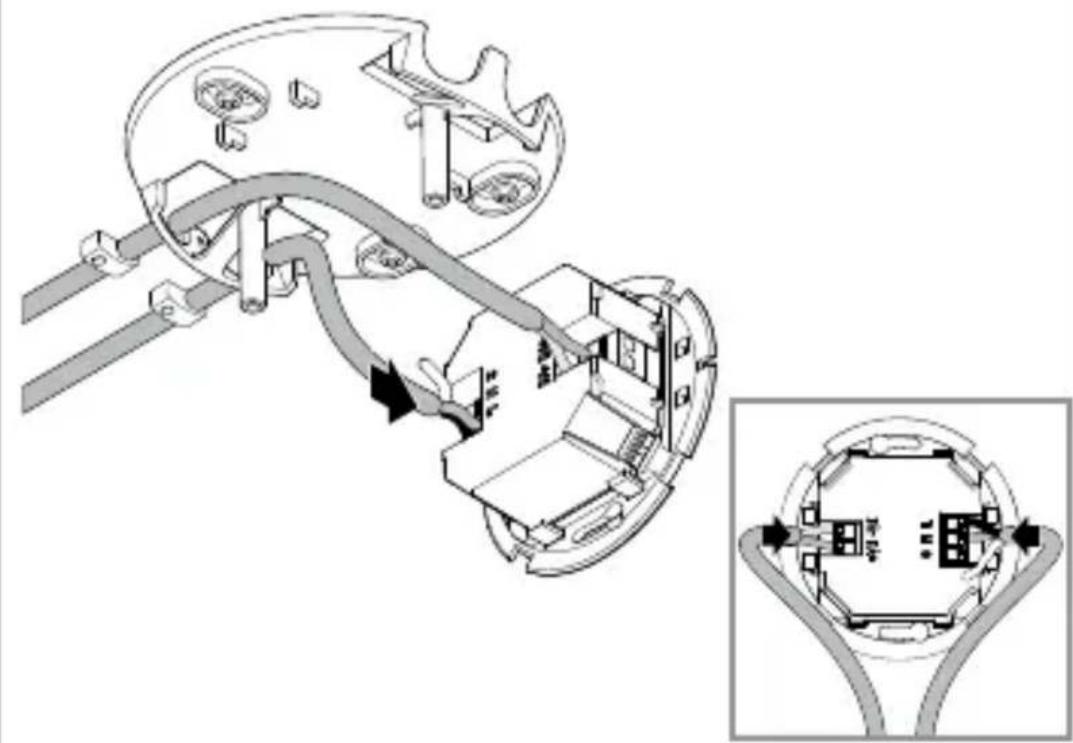

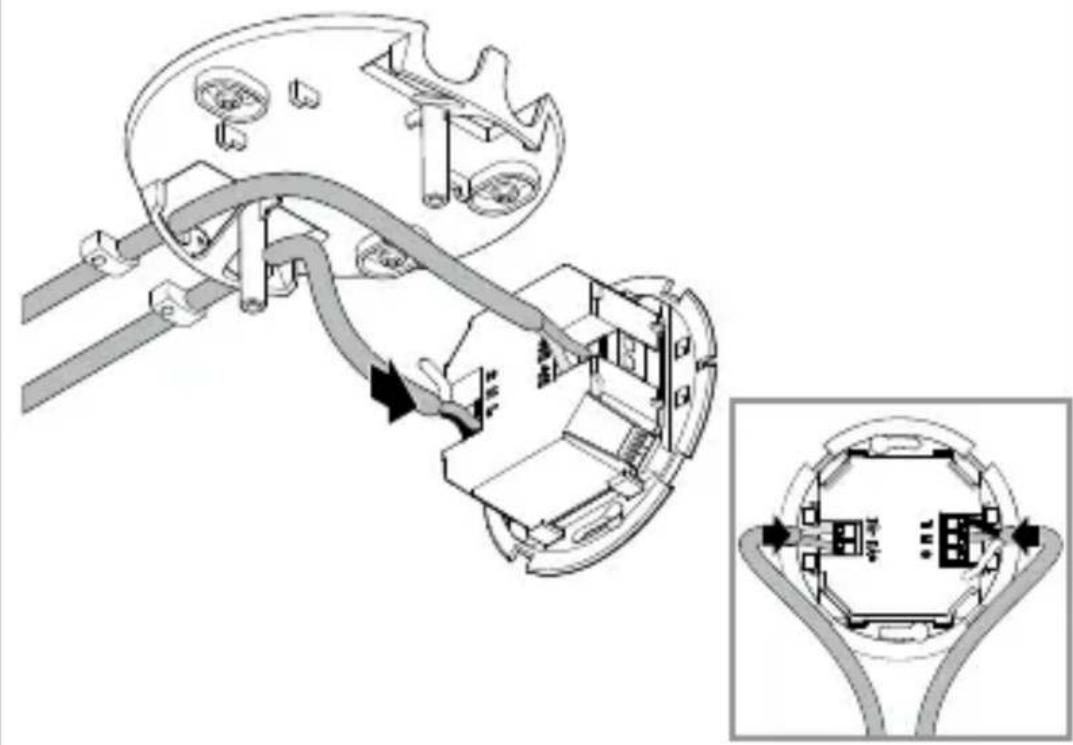

• Prijunkite maitinimo laida ir DALI magistrale pagal grandines schema.

,4. Elektros jungtis"

5.7

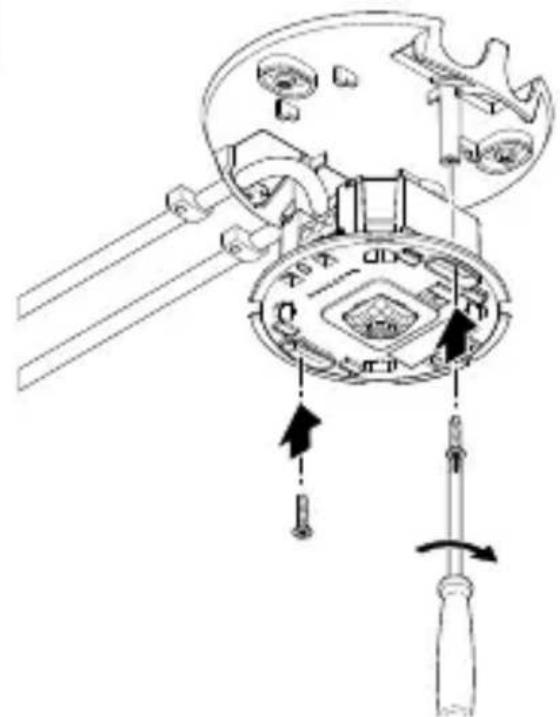

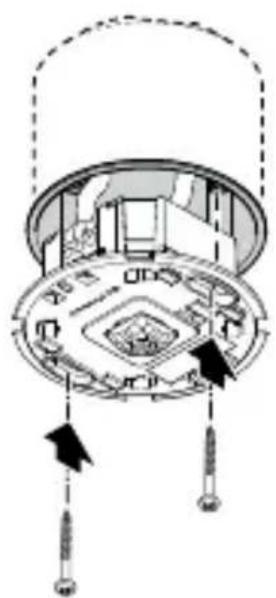

• Pritvirtinkite jutiklio modulj varžtais.

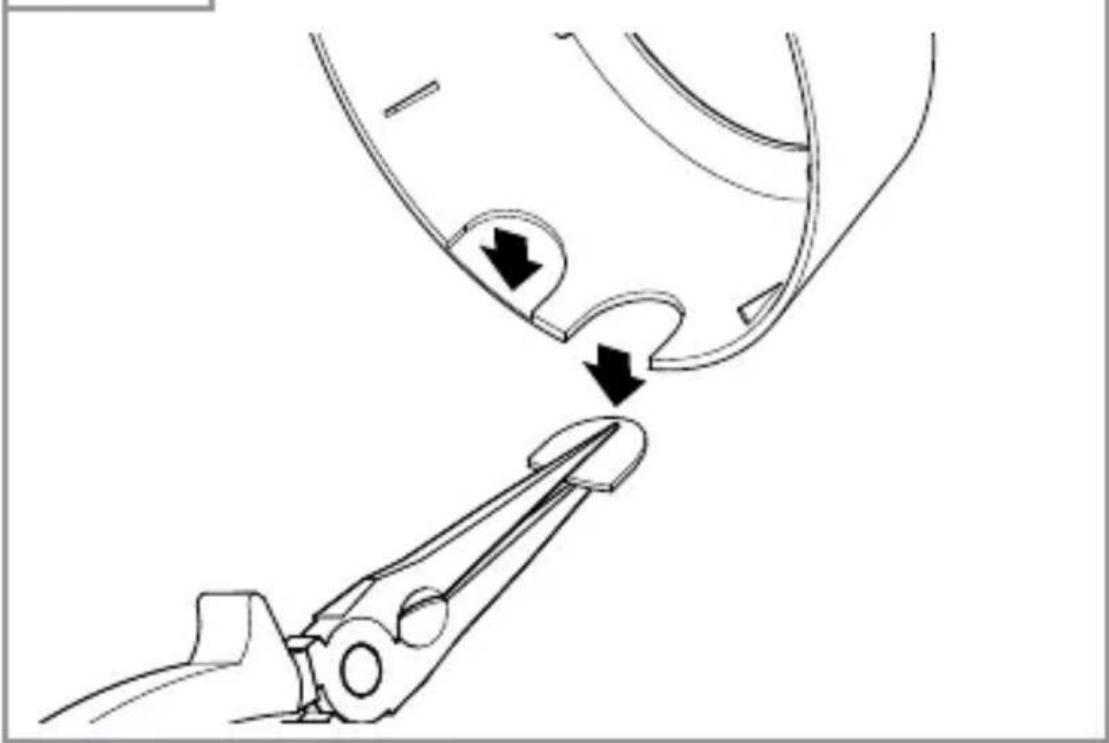

5.8

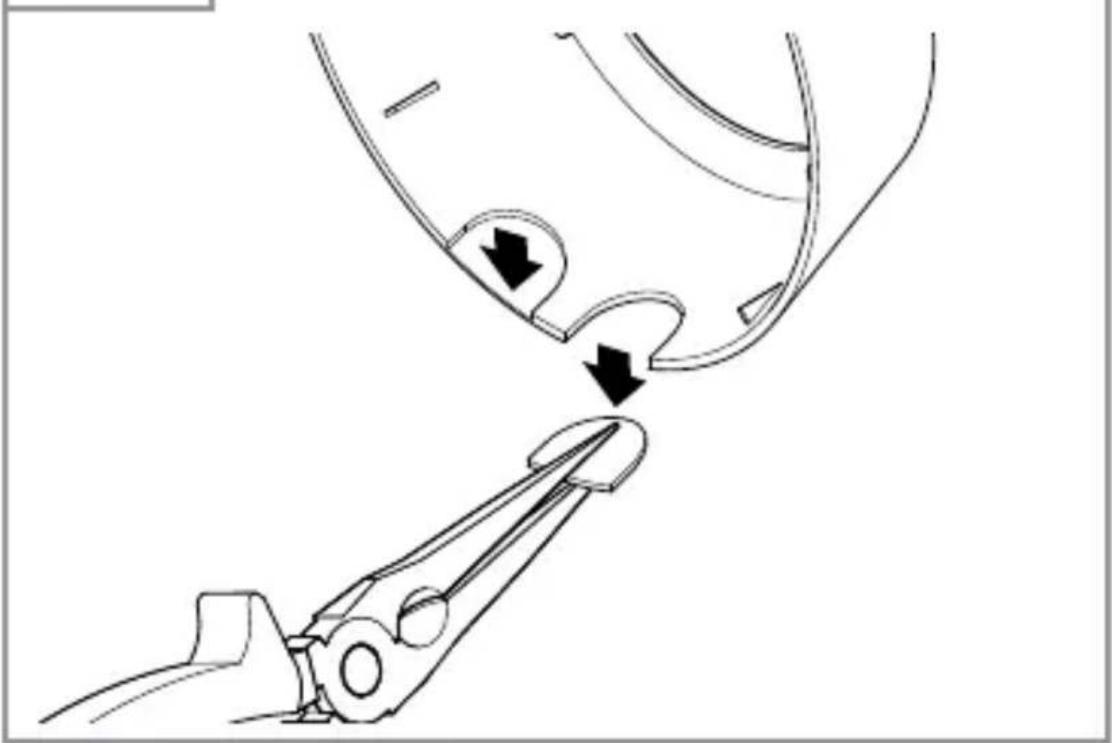

• Jei reikia, išlaužkite ir išimkite dangtelius iš remo. Būtina atkreipti demesi jutiklio modulio orientacijos nosele!

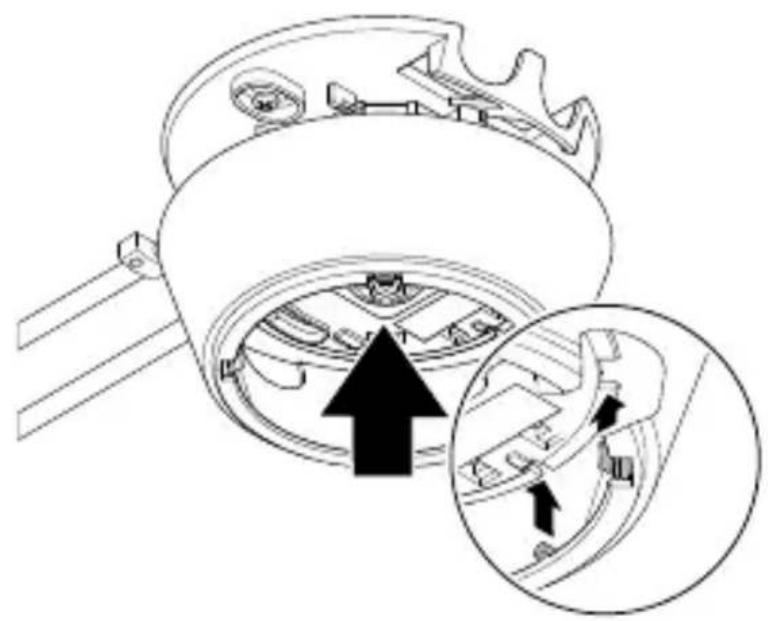

5.9

Uzddekite tinkamai nustatyra rema. Atkreipkite demesj i isemas.

5.10

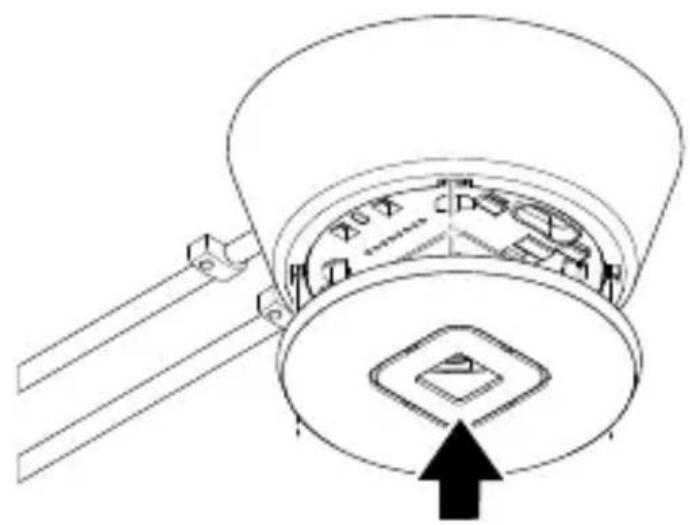

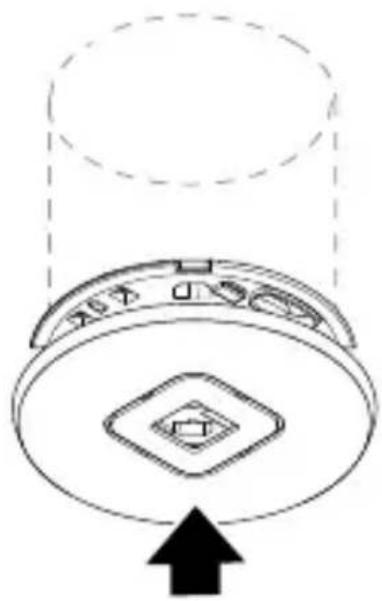

Uzddekite dangtelj.

5.11

• Junkite elektros energijos tiekima.
  Nustatykite fungcijas.

→ ,6. Veikimas"

IR Micro Office DALI-2 APC UP" montavimo zingsnai

5.12

• Jsitikinkite, kad elektrós tiekimas išjungtas.
• Prijunkite maitinimo laida ir DALI magistrale pagal grandines schema.

→ „4. Elektros jungtis"

5.13

• Pritvirtinkite jutiklio modulj varžtais.

5.14

Uzdekite dangtelj.

5.15

• Junkite elektros energijos tiekimä.
• Nustatykite funkcijas.

→ ,6. Veikimas"

IR Micro Office DALI-2 APC DE" montavimo zingsnai

5.16

• Isitikinkite, kad elektrós tiekimas ijsjungtas.

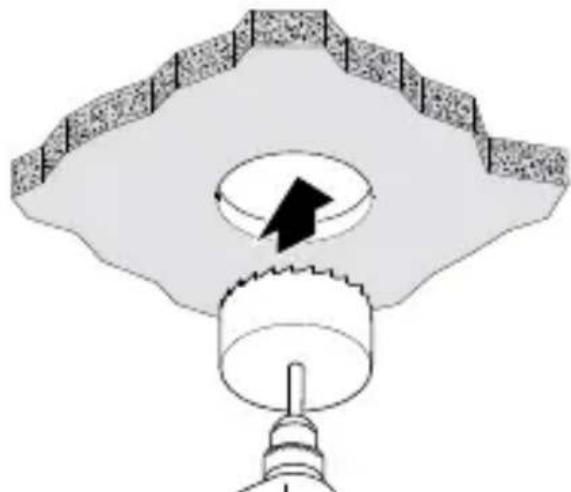

• Kabamosiose lubose iśgreżkite 68 mm skersmensy.

5.17

• Atidarykite korpusa.

5.18

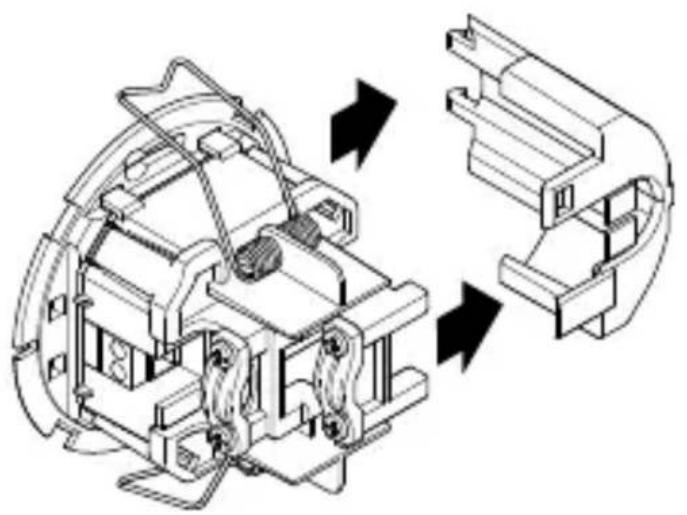

• Nuimkite šonine dalj.

5.19

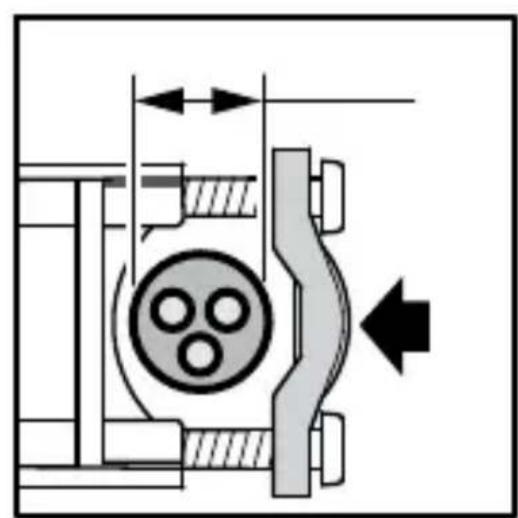

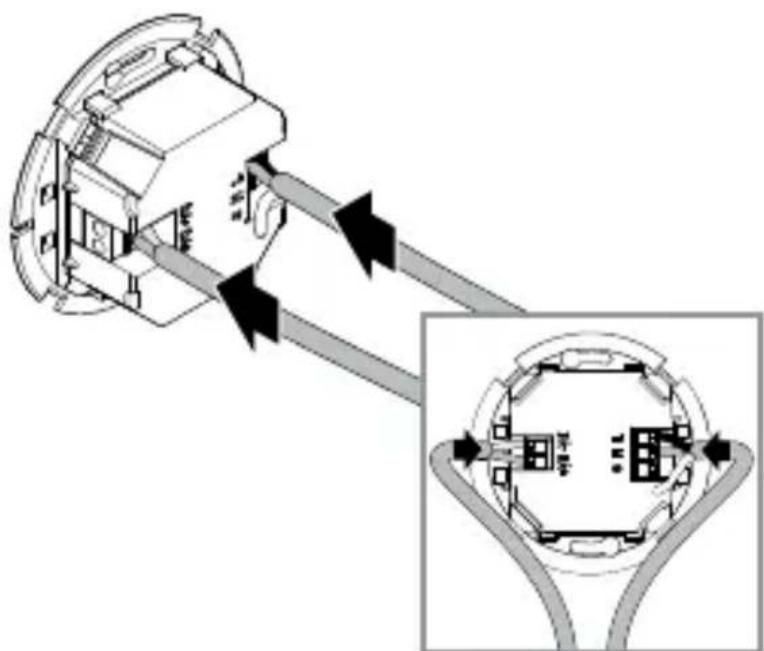

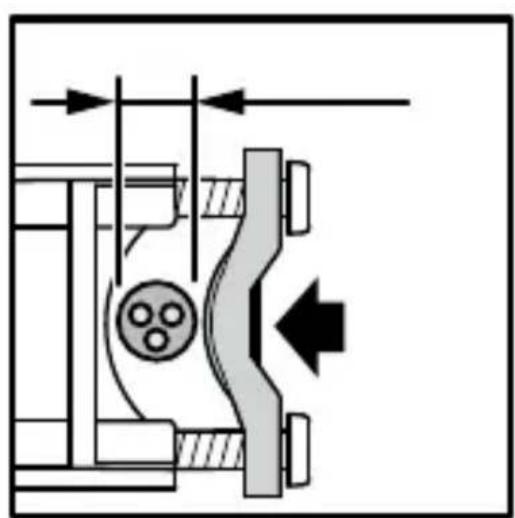

• Užspaudžiamo laido skersmuo 7,6 - 14,5 mm:

• Didelio skersmens laidas (kairëje): pritvirtinkite jtempimo mažinimo itaisa, kaip parodyta kairëje.

• Mažo skersmens laidas (dešiněje): pritvirtinkite jtempimo mažinimo jtaisa, kaip parodyta dešiněje.

5.20

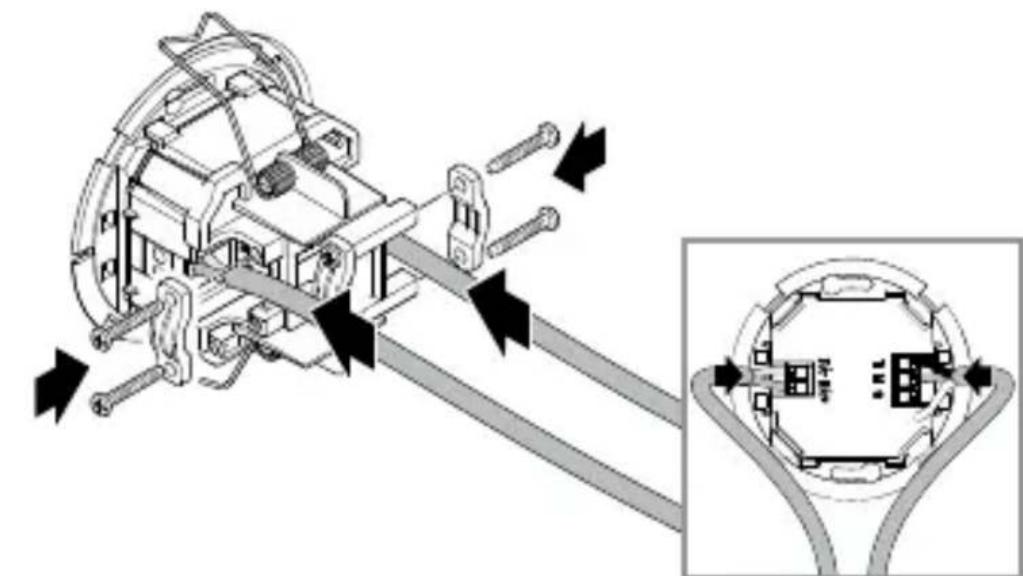

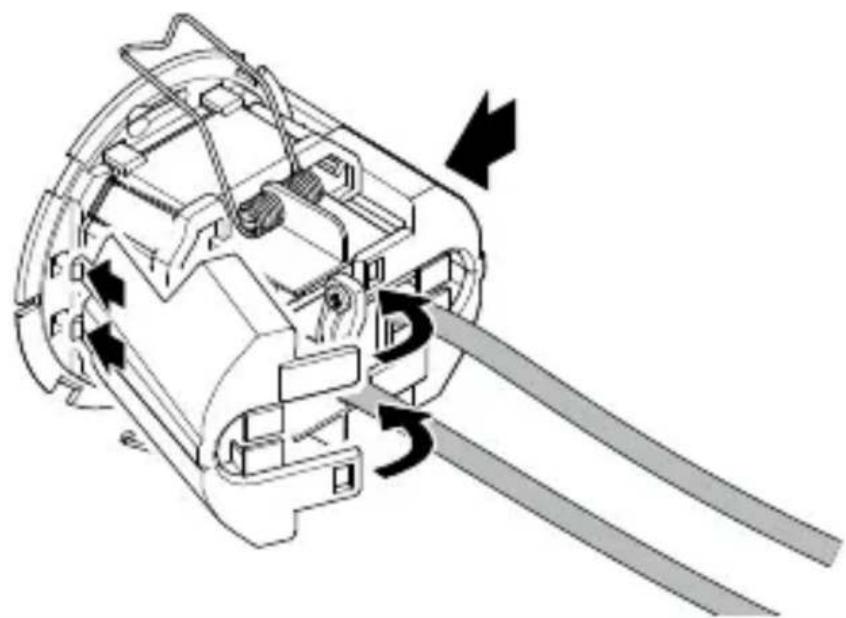

• Prijunkite maitinimo laida ir DALI magistrale pagal grandinés schemä.
• Pritvirtinkite jtempimo mažinimo jtaisus.

→ „4. Elektros jungtis"

5.21

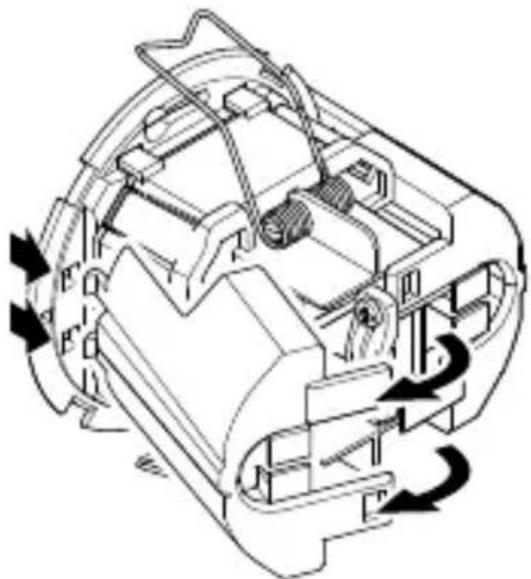

• lstatykite ir užfiksuokite šonines dalis.
• Jei reikia, jvesdami kabelius nuimkite šoniniu daliu sparnelius.

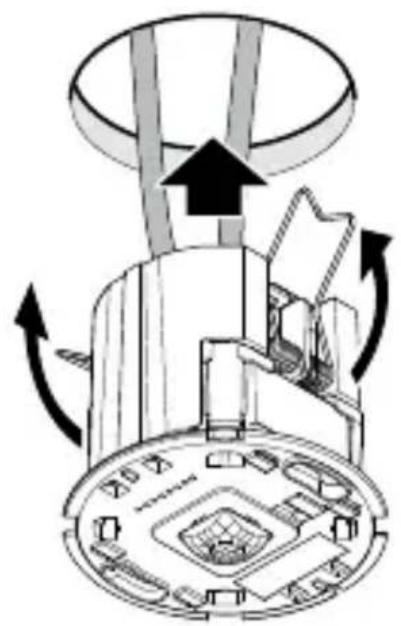

5.22

• Suspauskite spyruokles aukstyn ir jkiškite jutiklio modulj j kabamşias lubas.

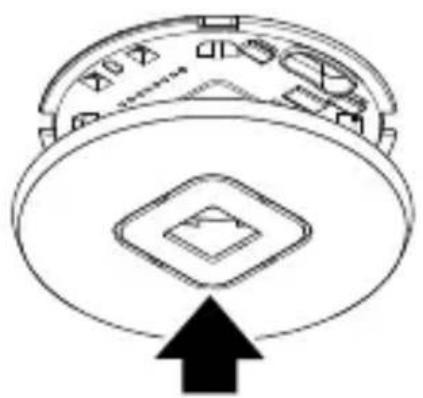

5.23

Uzddekite dangtelj.

5.24

• Visiškai / pusiau automatinis režimas:

visiskai automatinis režimas

-Pagrindinessviesos laiko nustatymas: 5 min.
-Baziné sviesa: isjungta
-Ryskumo vertes santykis: vidinis
- Pastovios šviesos reguliavimas: aktyvuotas
- Pastovios šviesos reguliavimo slenkstis: 500 lx

Gamykliniai nustatymai aktyvinami:

• Pirma karta paleidžiant buvimo signalizatoriu.
• Kai programèle atkuria iš naujo.

Norint sukonfigūruoti jutiklj šmaniuoju Telefonu arba planšetiniu kompiuteriu, iš „AppStore“ reikia atsisiusti programéle „STEINEL Connect". Reikalingas „Bluetooth“ palaikantis šmanusis Telefonas arba planšetinis kompiuteris.

Android" ,iOS"

"Bluetooth" tinklas (Bluetooth mesh)

Jutiklis atitinka „Bluetooth“ tinklo standarta. Jì galima susieti su visais gaminiais, atitinkanciais „Bluetooth“ tinklo standarta. Jutiklis sukonfigūruojamas naudojant programèle „Steinel Connect“. Pirma karta sujungus jutiklj ir programèle „Steinel Connect“, atitinkami tinklo raktai išsaugomi išmaniajame telephone arba planšetiniame kompiuteryje. Tinklo raktas apsaugo nuo neteisètos prieigos prièjutiklio.

Norint pasiekti per kită ismanujj telefona ar planşetinj kompiuterj, tinklo raktas turi būti bendrinamas.

Inicijavimas: šviesos diodas šviečia 10 sekundžių.
Identifikavimas: šviesos diodas mirksi kas sekunde.
Normalus veikimas: šviesos diodas išjungtas.
Bandomasis režimas su judesiu: šviesos diodas šviečia.
Bandomasis režimas be judesio: šviesos diodas išjungtas.

Grupavimas naudojant „Bluetooth“

Jrenginj galima valdyti kaip atskirajutiklj arba sujungti kelis jutiklius j grupes.

Visi grupei priskirti jutikliai veikia pagal grupës parametrus, nustatytus programëlëje „Steinel Connect". Kiekvienoje grupëe turi būti pasirinktas jutiklis ryškumui matuoti. Visi grupës dalyviai perima šio jutiklio perduodama ryškumo vertë.

Kaimyniniu grupiu funkcija

Kaimynines grupes aktyvajai jutikliu groupei priskiria kaimyniniu grupiu funkcija. Grupe reaguoja j priskirtos kaimynines grupes jjungimo signalus ir persijungia pagal nustatymus.

Visiškai automatinis režimas

Apšvietimas automatiskai jsijungia ir išsijungia, prikausomai nuo ryskumo ir buvimo.

Apšvietimā galima bet kuriuo metu jjungti rankiniu budu.
Tada perjungimo automatika laikinai nutraukiama.

Pusiau automatinis režimas

Apšvietimas išsijungia tik automatistkai.

Jis jjungiamas rankiniu būdu, šviesa turi būti pareikalauta mygtuku ir lieka jjungta nustatyā veikimo laika.

Prieblandos nustatymas

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 2 - 1000 liuksu diapazone.

dienos šviesos režimas (nepriklauso nuo apšvi-etimo)

prieblados režimas (maždaug 2 liuksai)

Dienes režimas

Dienes režimas pradedamas nustatant didžiausia prieblandes nustatyma. Dienes režimu jutiklis jjungia apšvietimapnekriklausomai nuo aplinkos šviesumo, jei aptinkamas judejimas.

Mokymas

Naudojant mokymo funkcjja, prieblados nustatyma arba pastovios viesos reguliavimo nustatyaja verte galima nustatyti automatiskai, atsižvelgiant j ismatuotas apsvietimo salygas. Kai pastovios viesos reguliavimas ijsungtas, prieblados nustatymas nustatomas j siuo metu ismatuota aplinkos viesumo verte. Sviesa proceso metu automatiskai ijsungiama. Jei pastovios viesos reguliavimas yra aktyvus ir viesa jjungta, reguliavimo nustatytoi verte nustatoma i smatuotai viesos vertei. Is anksto sviesa turetu buti pritemdyta rankiniu budu taip, kad nustatyoti verte butu pasiekta kuo tiksliau. Taip pat yra galimybemokyma atlikti nurodytu laiku.

Pastovios šviesos reguliavimas

Jei ši funkcjja aktyvinta, apšvietimas reguliuojamas iki pastoaus ryskumo nustatytosios vertès. Ryskumo nustatytoi verte atitinka arba nustatyta ryskumo reguliavimo automatikos jungimo slenkstj, arba mokymo funkcjja nustatytsvos verte.

Pagrindine šviesa

Pagrindines šviesos nustatymai apibrežia apšvietimo jungimo elgesj, kai kas hors yra šalia.

Išjungus pastovios šviesos reguliavima, reikiama šviesos galia nustatoma per pritemdymo lygi.

Aktyvinus pastovios šviesos reguliavima, apšvietimas regulioujamas iki nustatytos ryskumo nustatytosios vertès.

Mažiausia šviesos galia, kurią regulatorius visada turi viršyti, nustatoma per pritemdymo lygi. Pasirinkus 0 %, regulatorius gali visiskai išjungti apšvietima, jei pakanka dienes šviesos. Jei ryskumas vél nukrenta Žemiau nustatytosios vertès, tad a regulatorius automatističkai vél jjungia apšvietima.

Bet koks judesys, aptiktas nepasibaigus šiam laikui, iš naujo paleidžia veikimo laika.

Užgesimo laiká galima naudoti pritemdymo kreivei nustatyti jjungiant ir isjungiant.

Baziné šviesa

Bazinès šviesos nustatymai apibréžia elgsenà po to, kai pagrindine šviesa buvo palikta pasibaigus veikimo laikui, kai nieko néra.

Jei bazinès šviesos būsenos metu aptinkamas judesys, vél perjungiama j pagrindinès šviesos būsena.

Bazine šviesa galima išjungti arba sukconfigūruoti naudojant ryskumu ar laiku pagristas funkcjjas.

Su išjungta bazine šviesa apšvietimas išjungiamas iš kartopo to, kai pasibaigia pagrindines šviesos veikimo laikas.

Bazinès šviesos būsena nevykdoma.

Ryskumu grindziana fungcija:

Jei suaktyvinta ryskumu pagrjsta funkcija, iš bazinës šviësos būsenos neišeinama, kai nieko néra.

Norima bazinès šviesos galia nustatoma pritemdymo lygiu.

Jei dienos šviesos dalis viršija jjungimo slenkstj, bazinë šviesa išjungiama.

Jei dienos šviesos dalis yra Žemiau jjungimo slenksciio, baziné šviesa vél jjungiama automatiskai.

Laiku pagrista funkcija:

Jei laiku pagrjsta funkcija yra suaktyvinta, bazinès šviesos veikimo laiko nustatymu galima nustatyti, kiek laiko turi veikti bazinè šviesa.

Pasibaigus veikimo laikui, išeinama iš bazinë šviesos būs-nos ir išjungiamas apšvietimas.

Norima bazinès šviesos galia nustatoma pritemdymo lygiu.

Fiksuotas pastovios šviesos reguliavimas / dinaminis pastovios šviesos reguliavimas

Taikant fiksuota pastovios šviesos reguliavima, jutiklis neišsaugo rankinio pastovios šviesos reguliavimo perjungimo mygtuku. Kita vertus, dinaminiame pastovios šviesos reguliavime naujas ryskumas nustatomas kaip naujas reguliavimo slenkstis.

Rankinio perjungimo atveju be aktyvinto pastovios šviesos reguliavimo pastovios šviesos reguliavimo dinaminiu režimu esamas apšvietimo lygis nustatomas kaip nauja „Pagrindines šviesos pritemdymo" vertè.

Jejimo mygtukas

Mygtukus galima integruoti ir konfigūruoti naudojant programèle „STEINEL Connect".

Kad butu galima konfiguruoti mygtuka per S jejima, gaminys, prie kurio prijungtas mygtukas, turi buti priskirtas grupei.

Be S jejimo, jutikliui gali buti priskirti ir kiti mygtukai iš „BT Mesh“ tinklo.

Kiekvienam mygtukui galima nustatyti trumpo ir ilgo myg-tuko paspaudimo funkcija. Trumpai paspaudus mygtuka galima pasirinkti šias funkcjjas:

• Mygtukas su funkcjja „ljungimas / išjungimas" gali ranki-niu budu jjungti ir išjungti apšvietima.
• Naudojant fungcija „Jungta“, rankinis išjungimas nejmnanomas. Kiekviena kartaspaudus mygtuka, veikimo laikas paleidžiamas is naujo.
• Naudojant fungcija „lsjungta“, apšvietimă galima išjungti tik rankiniu budu.
  -Taip pat yra ,Jj. x min." ir ,Isj. x min." funkcijos, kuriomis apšvietimas gali buti jjungiamas arba išjungiamas tam tikram laikui.

Ilgai paspaudus mygtuka galima pasirinkti šias funkcjjas:

• Mygtukas su funkcjja „DIM didinti / DIM mažinti“ gali pritemdyti ir pašviesinti apšviētima rankiniu budu.
• Naudojant „DIM padidinti“ funkcjja, apšvietimă galimak tik pritemdyti.
• Naudojant „DIM mažinti“ funkcjja, galima tiksumažinti apšviétrimo pritemdyma.

Norint valdyti jutiklj pusiau automatiniu režimu, tam būtinas mygtukas.

Be to, mygtukui galima priskirti iš anksto nustatytos scenos kaip funkcijos iskvietimä.

Buvimo režimas

Jei šviesa išjungiama mygtuku, jutiklis jjungia buvimo režima.

• Apkrova lieka išjungta tol, kol aptinkamas judesys.
• Kai tik judesys nebeaptinkamas ir pasibaigia veikimo laikas, jutiklis vél persijungia i jprastajutiklio veikimo režim.

7. Valymas ir priežiūr

Prietaisui techniné priežiūra nereikalinga.

Elektros srové kelia pavoju!

Ant daliu, kuriomis teka srové, patekus vandens galima patirti elektros smugj, nudegimus arba Žuti.

Prietaisa valykite tik sausos buklles.

Turto sugadinimo pavojus!

Naudodami netinkama valymo priemone galite sugadinti prietaisa.

• Prietaisa valykite siek tiek sudrekintu skudureliu be valymo priemoniu.

8. Šalinimas

Elektros prietaisai, baterijos, priedai ir pakuotès turi buti perdirbami aplinkai nekenksmingu budu.

Neišmeskite elektros prietaisu ir bateriju kartu su buitinemis atliekomis!

Tik ES šalims

Pagal galiojanica Europos direktyva del elektros ir elektronines jrangos atlieku ir jos igyvendinimna nacionalineje teasijebebenaudojama elektros jranga ir baterijos turi buti surenkamos atskirai ir perdirbamos aplinkai nekenksmingu budu.

9. Atitiktis

"STEINEL Vertrieb GmbH" pareiskia, kad radijo jrenginiu tipas „IR Micro Office DALI-2" valdiklis atitinka 2014/53/ES. Visa ES atitikties deklaracijos tekstę galima rasti šiuo interneto adresu: www.steinel.de

10. Gamintojo garantija

Kaip pirkëjas, prireikus, turite jums jstatymu suteiktas teises, reiskiamas pardavëjui. Jeigu šios teasës egzistuoja jusu šalyje, mūsu garantija ju negalisumažinti arba apriboti. Suteikiame jums 5 metu garantija užtikrindami puikias savybes ir sklandu „STEINEL-Professional" sensorinio gaminio veikima. Garantuojame, kad šiame gaminyje nera medžiagos, gamybos ir konstrukciniu defektu. Garantuojame sklandu visu elektroniniu daliu ir kabeliu veikima ir užtikriname, kad visos naudotos medziagos ir ju paviršiai yra be trūkumü.

Galiojimas

Jeigu norite pareikstipretenzija del gaminio, atsijskite ji visa, apmokejegabenimo islaidas, su originaliu pirkimo dokumentu, kuriameturi buti nurodyta pirkimo data ir pavadinimas, pardavejui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantine 32, Kaunas) arba tiesiaigamintojui siuoadresu: Neries krantine 32, LT-48463 Kaunas. Todel rekomenduojame pirkimo dokumenta saugoti iki garantinio laiko pabaigos. STEINEL nedengia genaboilnigo islaiduyir neatsako uz rizika gražinant.Informacijos kaip pasinaudoti garantine teise rasite musu [e-mail].

Garantinio ivykio atveju arba jeigu turite klausimu, susijusiu su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budincija linija 8-37-408030.

11. Techninai duomenys

Matmenys ( × G)

Energijos suvartojimas budèjimo režimu:

0,4 W be elektroninio paleidimo jrenginio

DALI sasaja: 2 kontakty valdymo linija, vienes valdiklis

Valdiklis / transliavimas.

Garantuota maitinimo srové

40 mA pagal IEC 62386-101,

atitinka 20 DALI elektroninius paleidimo irenginius.

Maksimali maitinimo srove: 250 mA

Sensorika: pasyvus infraraudonieji (IR)

Veikimo diapazonas: 4 × 4 m buvimas, radialinis,

6× 6m tangentinis,

Aptikimo kampas:

360^

Optimalus montavimo aukstis:

2,8 m

Prieblandos nustatymas: 2 - 1000 liuk

/dienos sviesa

Pagrindines sviesos laiko nustatymas:

5s-60min.

Apsaigos laipsnis:

IP 20

Temperaturos diapazonas:

0^ C i k i + 40^ C

"Bluetooth" dažnis:

2,4 - 2,48 GHz

"Bluetooth" perdavimo galia:

maks. 10 dBm / 10mW

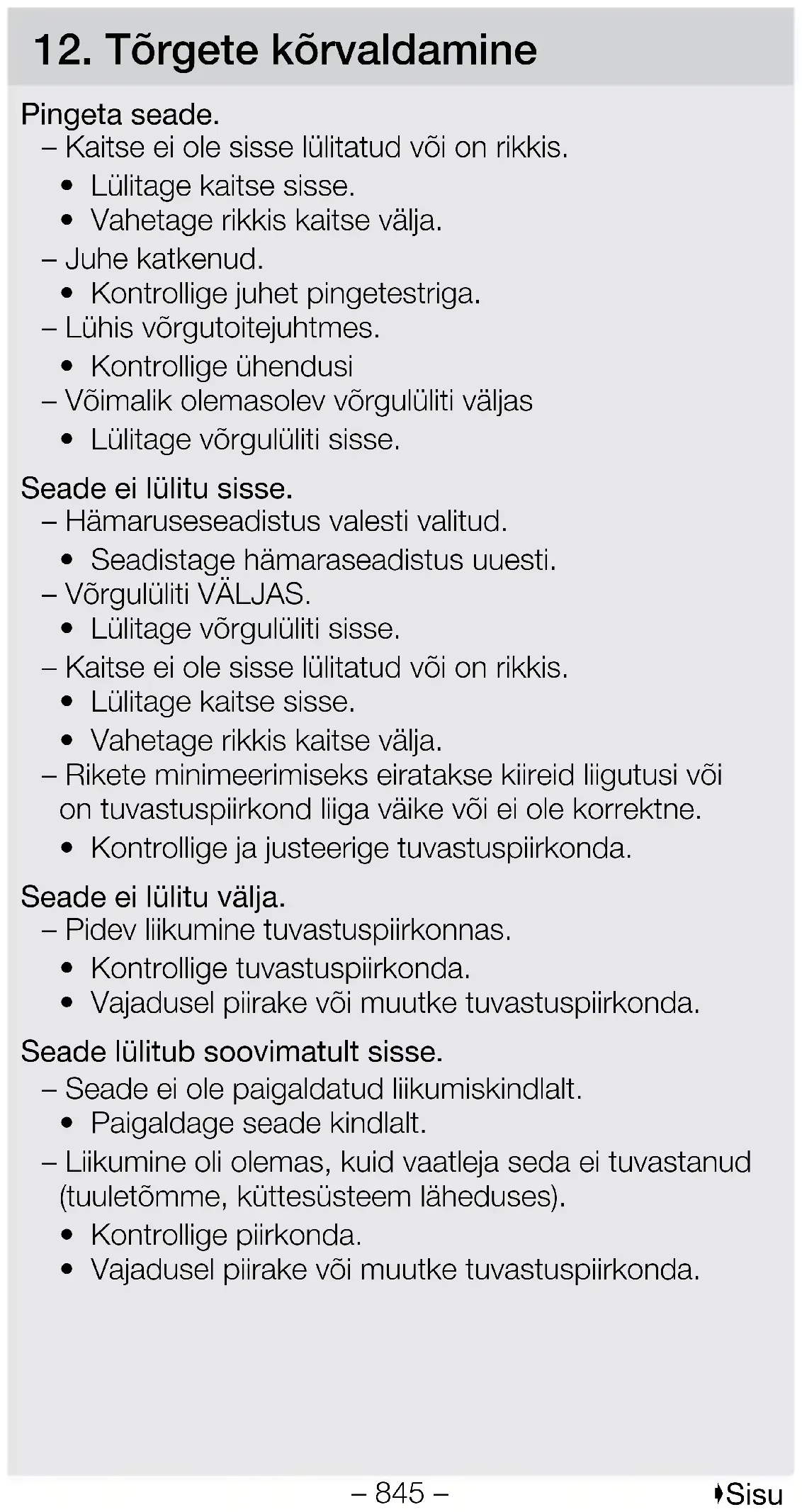

12. Trikciu salinimas

Prietaise nera itampos.

• Saugiklis nejjungtas arba sugedes.

• Junkite saugiklj.

• Pakeiskite sugedusj saugiklj.

• Nutrūko laidas.

• Itampos indicatoriumi patikrinkite linija.

• Tinklo jvade jvyko trumpasis jungimas.
• Patikrinkite jungtis.
• Issijungè tinklo jungiklis (jei yra).
• Junkite tinklo jungiklj.

Prietaisas nejsijungia.

• Neteisingai nustatyas prieblandas lygis.

• Iš naujo parinkite prieblandas lygio nustatyma.

• Tinklo jungiklis išjungtas.

• Nustatykite tinklo jungiklj.

• Saugiklis nejjungtas arba sugedes.

• Junkite saugiklj.

• Pakeiskite sugedusj saugiklj.

• Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

• Patikrinkite jautrumo zona ir sureguliuokite.

Prietaisas neissijungia.

• Nuolatinis judejimas aptikimo zonoje.

• Patikrinkite aptikimo zona.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zona.

Prietaisas jsijungia nepageidaujamu laiku.

• Prietaisas sumontuotas nepakankamai tvirtai.
  Prietaisa sumontuokite tvirtai.

• Judesys buvo, bet stebétojas jo neatpažino (skersvëjis, šildymas netoliese).

• Patikrinkite veikimo zonos nustatymus.

• Esant poreikiui, apribokite arba pakeiskite jautrumo zona.

LV

Sats

• Parliecinieties, ka strvas padeve ir atslegt.
• Atzimejiet urbuma vietas.

5.4

• Izurbiet caurumus (Ø 6 mm) un ievietojiet dlbelus.

5.5

• Izvelciet kabeli caur atveri.
• Pieskrüvejiet griestu stiprinajumu.

5.6

• Piesledziet barošanas kabeli un DALI kopni atbilstoši elektrisko vadojumu shēmai.

"4. Elektriskais pieslęgums"

5.7

• Pieskrüvejiet sensora moduli.

5.8

• Ja nepiecesams, izlauziet atverumu aizbăznus no rāmja.

To darot, ieverojiet sensora moduça virzenu noradoso izcilni!

5.9

(pirms ekspluatacijas uzsakšanas, izmantojot lietotni Steinel Connect)

Lai pieklutu no cita viedtalrua vai plansetdatora, tikla atslegu ir nepieciesams kopigot.

LED indicator darbiba

Notiek initalizacija: LED indicators deg 10 sekundes.
