BRUKSANVISNING IR Micro Office DALI2 STEINEL

7. Rengøring og vedligeholdelse 359

7. Rengøring og vedligeholdelse

3. Beskrivelse av enheten 406

7. Rengjøring og stell 439

11. Tekniskespesikasjoner 442

Advarsel om fare! Advarsel om fare på grunn av strøm! Advarsel om fare på grunn av vann!

Fare dersom bruksanvisningen ignoreres! Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.

• Følg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig. – Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død. – Arbeid på nettspenningen skal kun utføres av kvalisert fagpersonale. – Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. DE: VDE0100, AT:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Bruk kun originale reservedeler. – Reparasjoner skal kun utføres av fagbedrifter.– 406 – Innhold

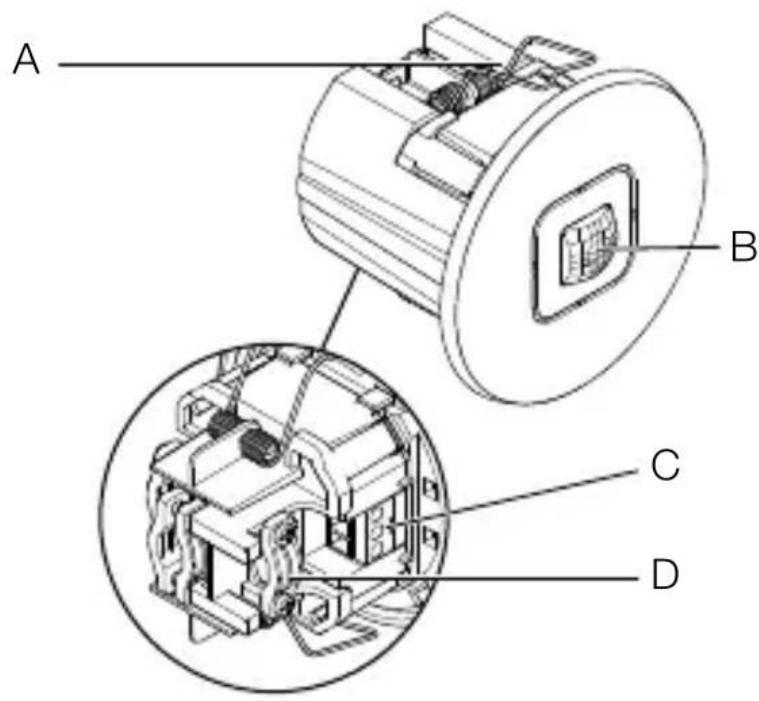

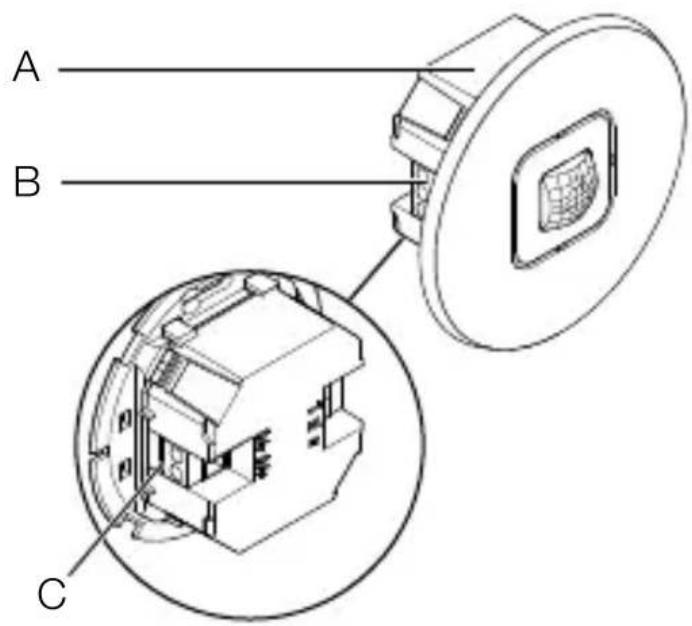

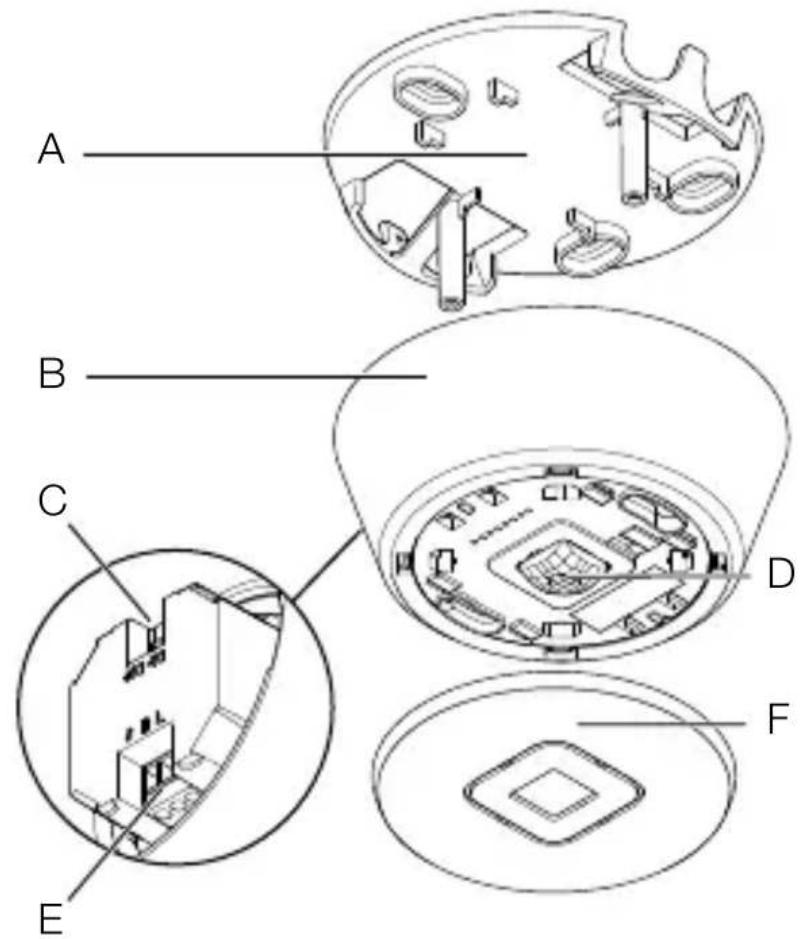

3. Beskrivelse av enheten

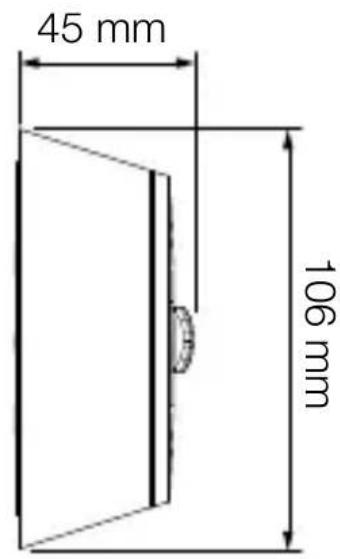

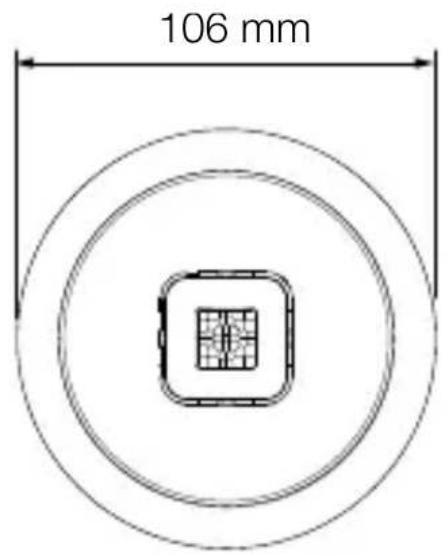

106mm 106mm 45mm ProduksjonsdimensjonerIRMicroOceDALI-2APCUP

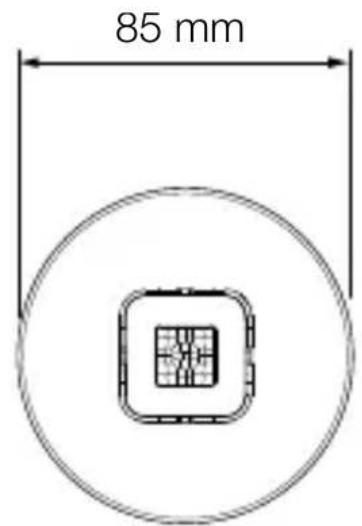

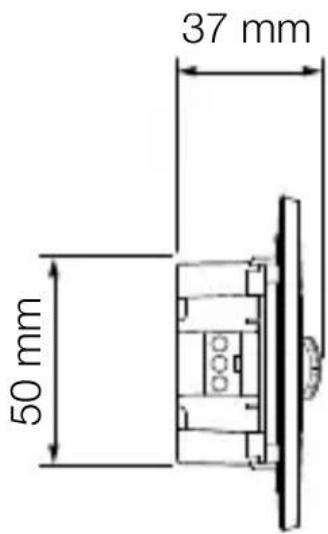

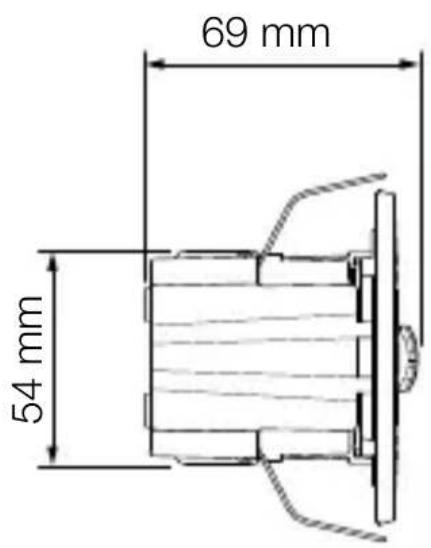

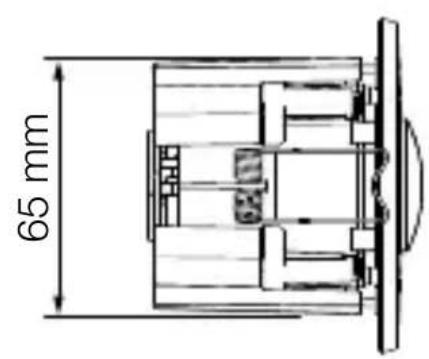

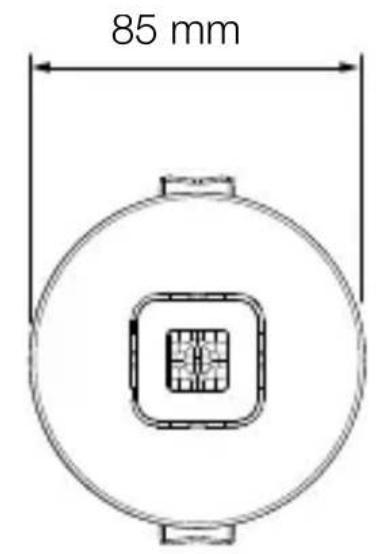

85mm 50mm 37mm– 411 – Innhold ProduksjonsdimensjonerIRMicroOceDALI-2APCDE

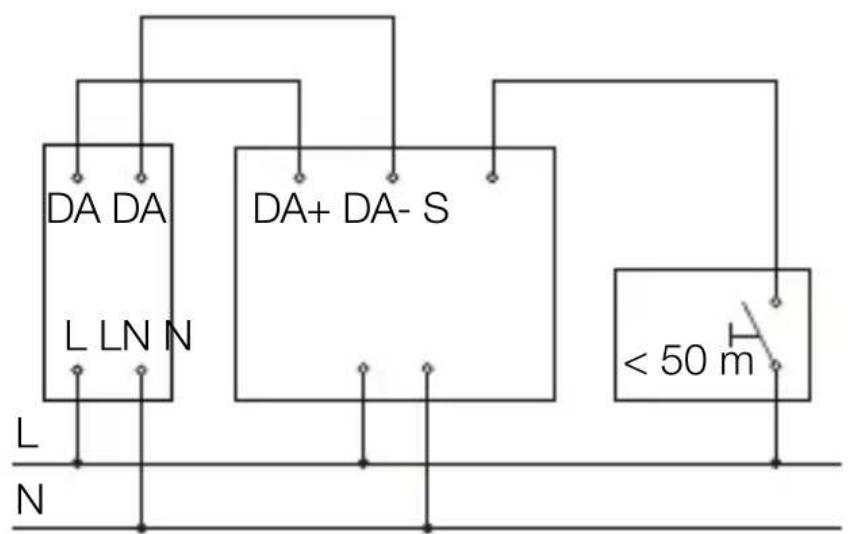

Nettkabelen består av en erlederkabel: L = Fase (som regel svart, brun eller grå) N = Nulleder (som regel blå) S = Knapp DA+ = Tilkobling til DALI-BUS DA- = Tilkobling til DALI-BUS A = DALI lykt B = Sensor (applikasjonskontroller) C = Knapp Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.– 416 – Innhold Følgende gjelder for kablingen til sensoren: I henhold til VDE 0100 520 er seksjon 6 tillatt for kabling en multippel ledning som inneholder både nettspennings- ledningene og kontrolledningene (f.eks. NYM 5 × 1,5) kan brukes mellom DALI EKG (”kontrollutstyr”) og DALI Application Controller. Maksimal kabellengde mellom DALI-Application Controller og DALI EKG (”kontrollutstyr”) bør ikke overstige 300m (med 1,5 mm²). Etter installasjon og innkobling lyser LED-en til sensoren i 10 sekunder.– 417 – Innhold

Elektrisk strøm kan utgjøre fare! Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførselen.

• Bruk en spenningstester til å kontrollere at ledningen erstrømfri.

• Påse at strømtilførselen forblir stanset. Fare for materielle skader! Forveksles tilkoblingsledningene, kan dette føre til kort- slutning.

• Sørg for at strømforsyningen er slått av.

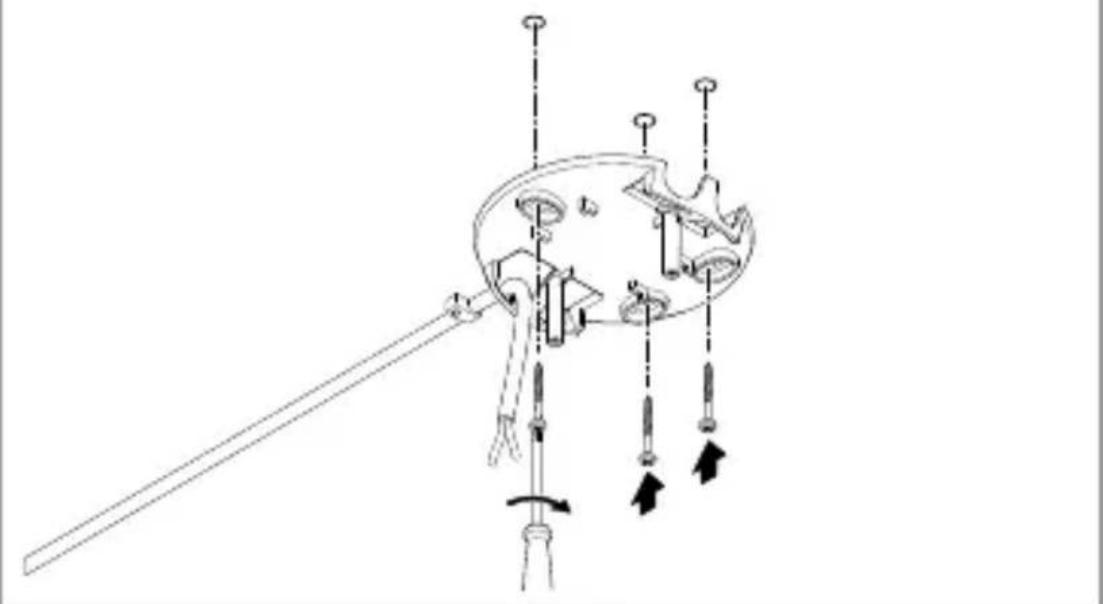

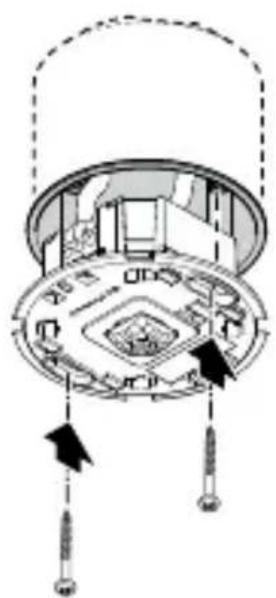

• Bor hull (Ø 6 mm) og sett inn plugger.– 420 – Innhold

• Trekk kabelen gjennom åpningen.

• Plasser rammen i riktig retning. Legg merke til fordyp- ningene.

• Sett på dekselet.– 423 – Innhold

• Still inn funksjonene. ➔ ”6. Funksjon”– 424 – Innhold MonteringstrinnIRMicroOceDALI-2APCUP

• Sørg for at strømforsyningen er slått av.

• Still inn funksjonene. ➔ ”6. Funksjon”– 426 – Innhold MonteringstrinnIRMicroOceDALI-2APCDE

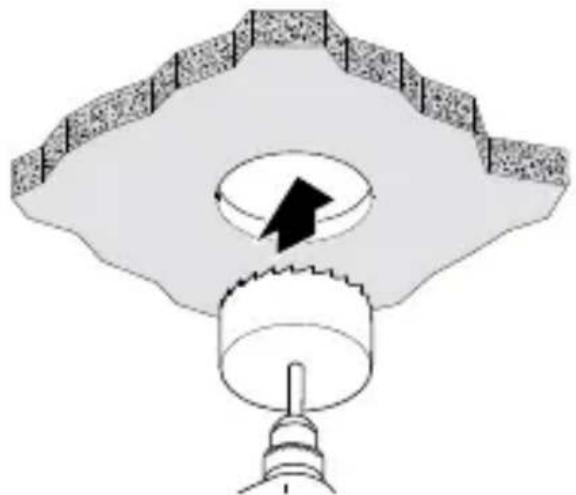

• Sørg for at strømforsyningen er slått av.

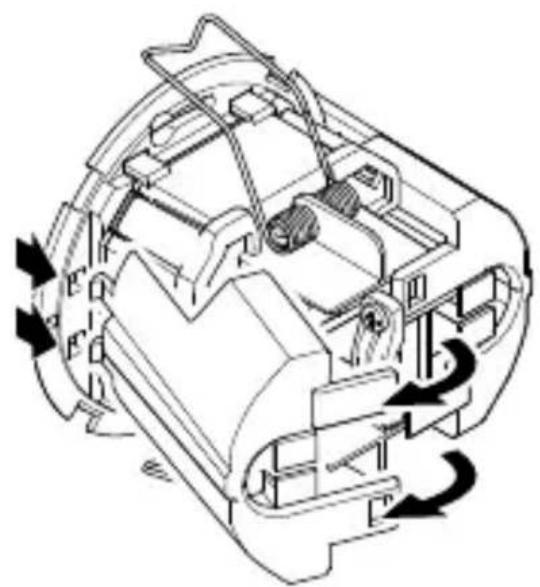

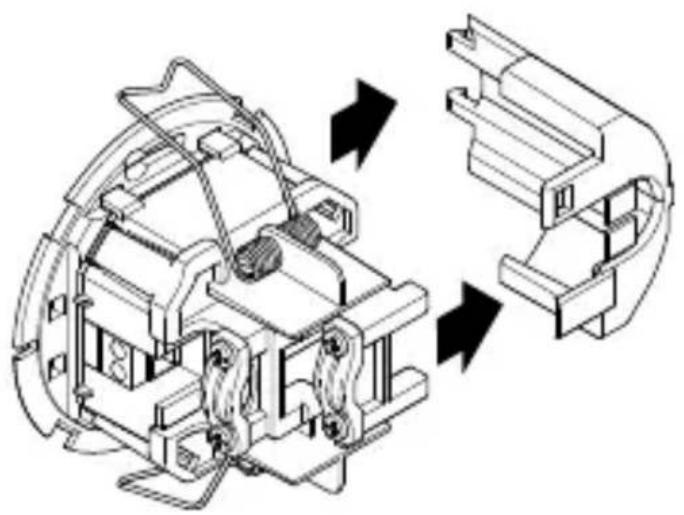

• Åpne huset.– 427 – Innhold

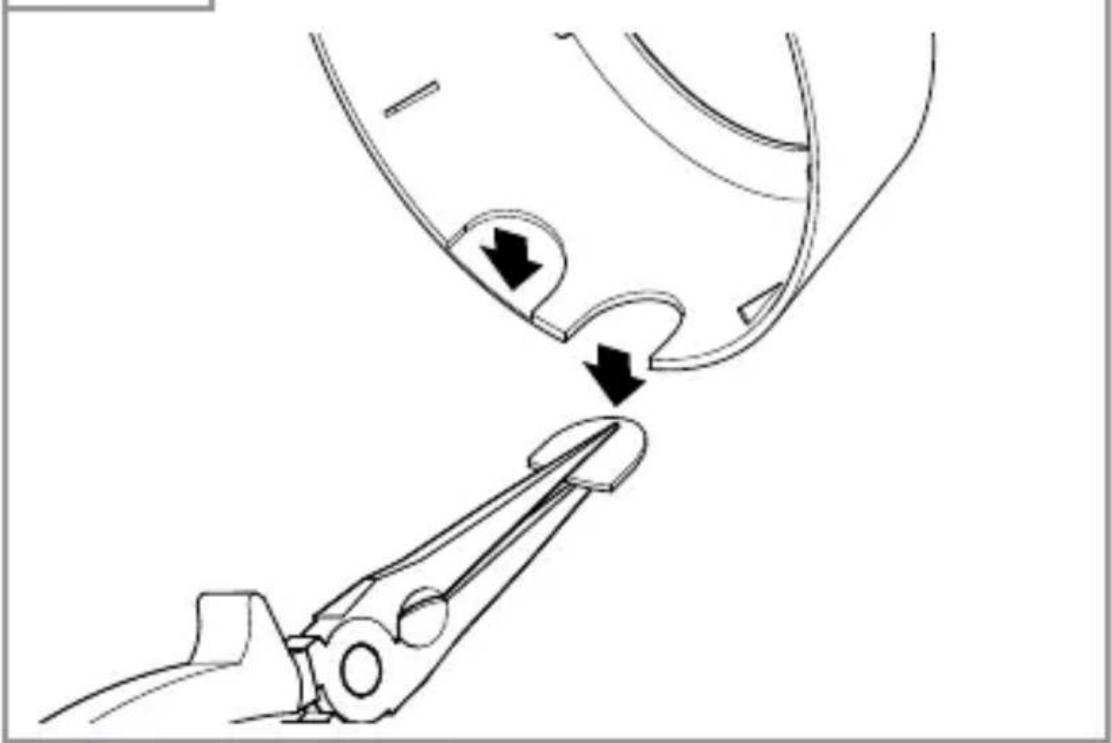

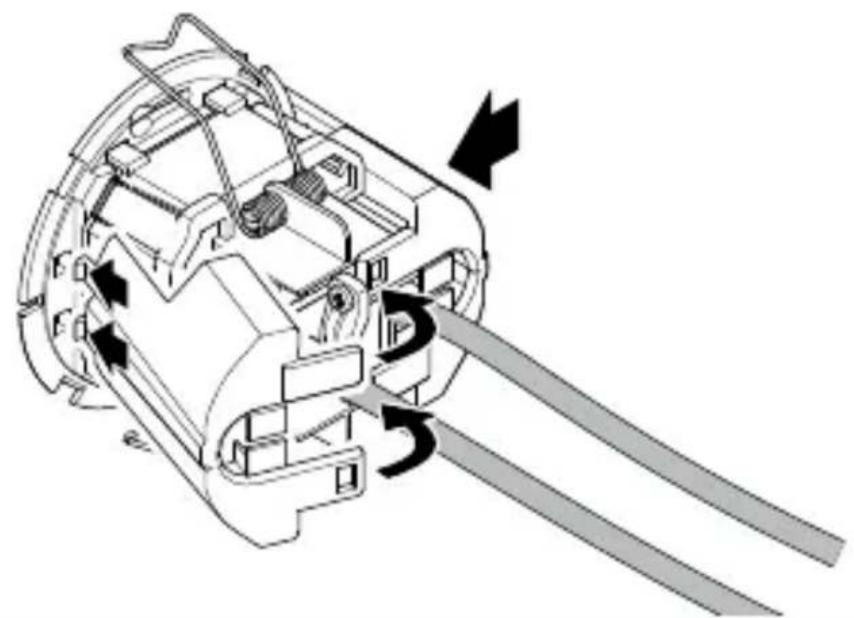

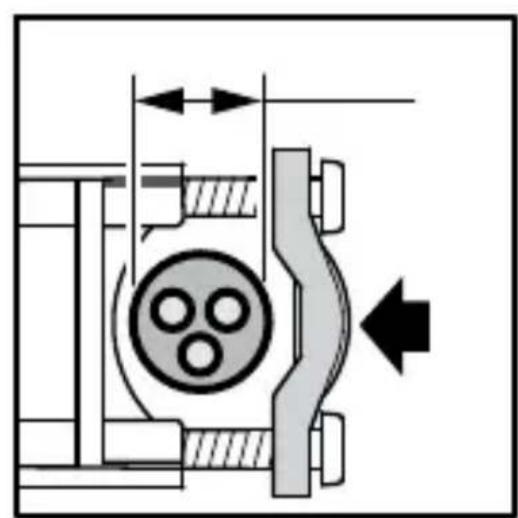

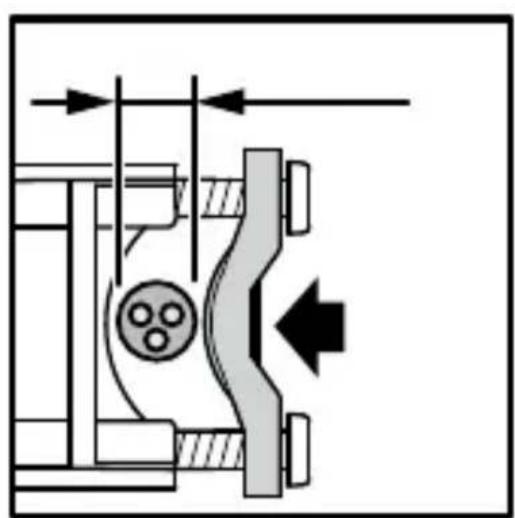

• Liten kabeldiameter (høyre): Fest strekkavlastningsbraketter som vist til høyre.– 428 – Innhold

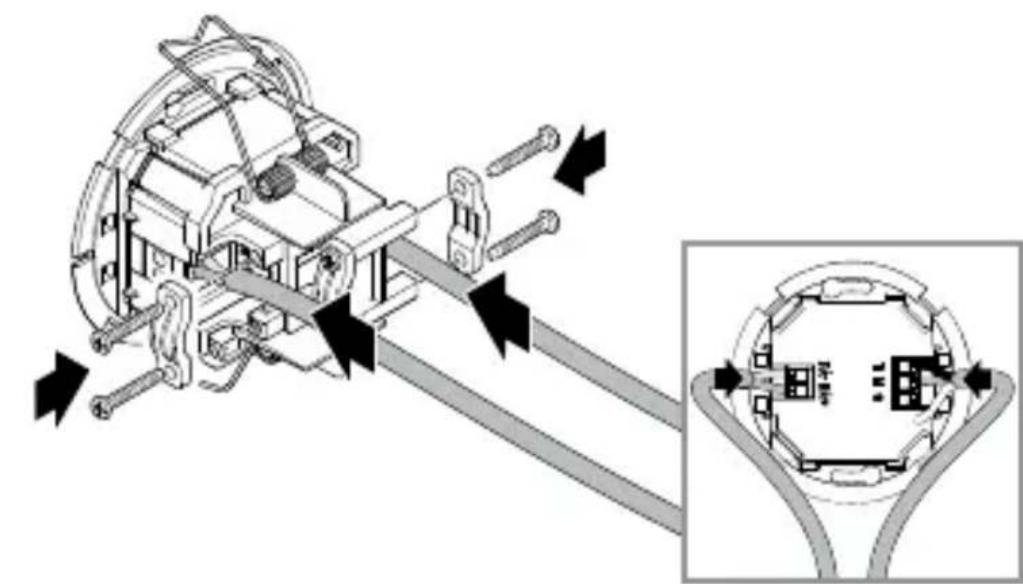

• Koble til strømkabelen og DALI-bussen i henhold tilkoblingsskjemaet.

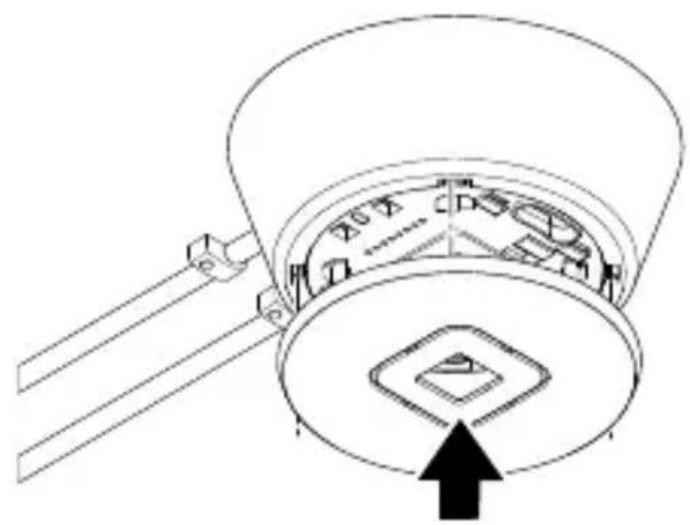

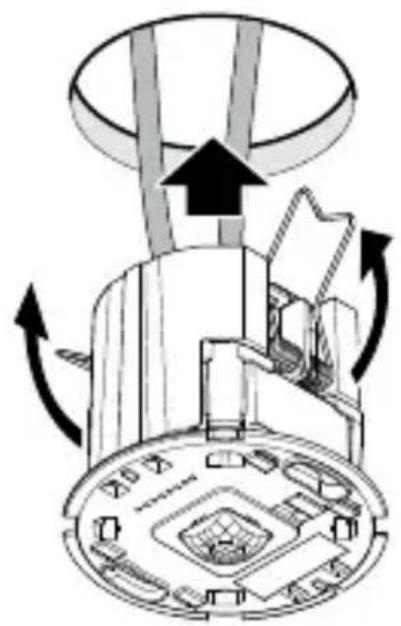

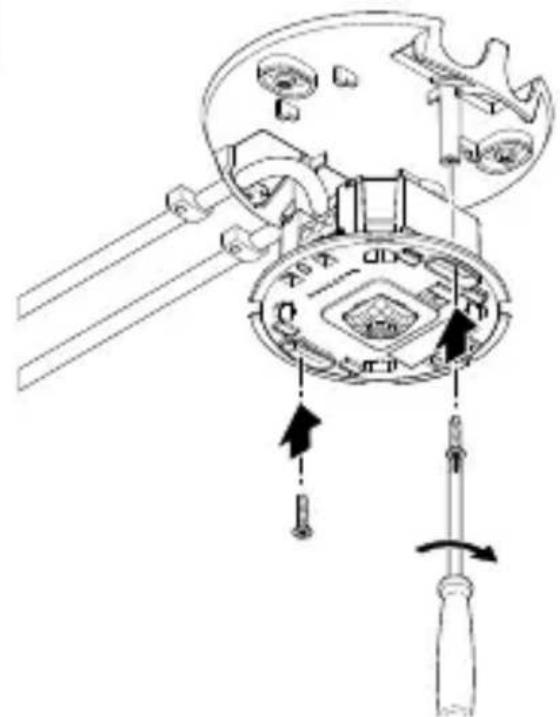

• Press fjærene sammen oppover og sett sensormodulen inn i mellomtaket.

• Still inn funksjonene. ➔ ”6. Funksjon”– 431 – Innhold

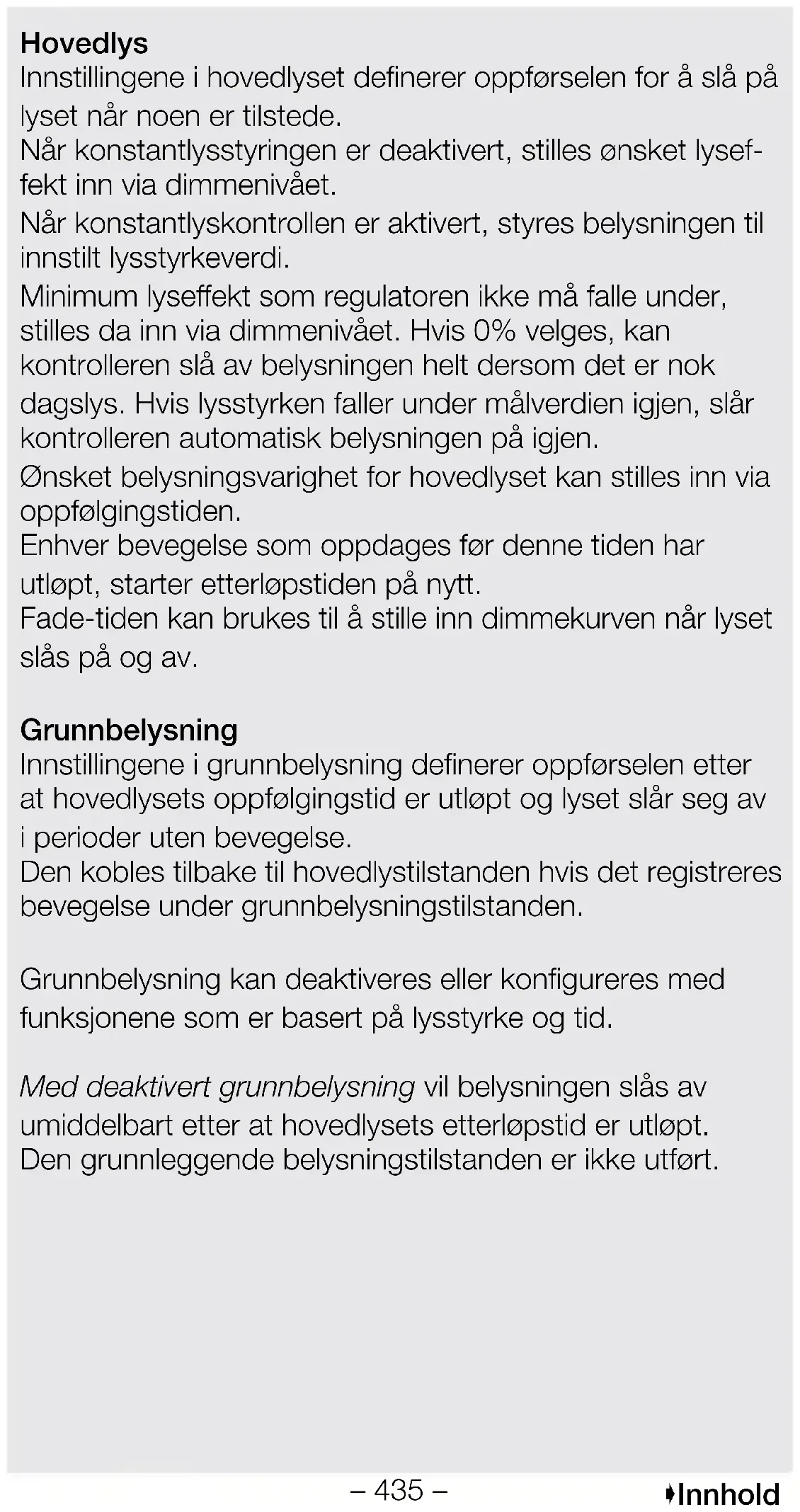

Fabrikkinnstillinger (før igangkjøring via Steinel Connect App) – Hel-/halvautomatisk: Helautomatisk – Tidsinnstilling hovedlys: 5 minutter – Grunnbelysning: Av – Referanselysstyrkeverdi: Innvendig – Konstant lyskontroll: Aktivert – Kontrollterskel for konstant lys: 500 lux Fabrikkinnstillingene er aktivert: – Når nærværsdetektoren startes opp for første gang. – Ved tilbakestilling av appen.– 432 – Innhold SteinelConnect-appen Last STEINEL Connect-appen lastes ned fra din AppStore for å gjennomføre kongureringen med en smarttelefon eller et nettbrett. En smarttelefon eller et nettbrett med aktivert Bluetooth kreves. Android iOS Bluetooth-nettverk(Bluetoothmesh) Sensoren er i samsvar med Bluetooth-mesh-standarden. Den kan kobles sammen med alle produkter som er i sam- svar med Bluetooth-mesh-standarden. Sensoren kongu- reres ved hjelp av Steinel Connect-appen. Med den første forbindelsen mellom sensoren og Steinel Connect-appen lagres tilsvarende nettverksnøkler på smarttelefonen eller nettbrettet. Nettverksnøkkelen forhindrer uautorisert tilgang til sensoren. Nettverksnøkkelen må deles for tilgang via en annen smarttelefon eller nettbrett. LED funksjon Initialisering: LED lyser i 10 sekunder. Identikasjon: LED blinker hvert sekund. Normal drift: LED av. Testoperasjonsbevegelse: LED lyser. Testmodus ingen bevegelse: LED av.– 433 – Innhold Bluetooth-gruppering Det er mulig å betjene apparatet som en enkelt sensor eller å koble sammen ere sensorer for å danne grupper. Alle sensorer som er tilordnet en gruppe, fungerer i henhold til gruppeparametrene som er satt i Steinel Connect-appen. En sensor for lysstyrkemålingen må velges for hver gruppe. Alle gruppedeltakere bruker lysstyr- keverdien som overføres av denne sensoren. Nabofunksjon Nabogruppene tilordnes den aktive sensorgruppen av nabofunksjonen. Gruppen reagerer på innkoblingssigna- ler fra den tildelte nabogruppen og kobles til i henhold til innstillingene. Helautomatisk Belysningen slår seg PÅ og AV automatisk avhengig av lysstyrke og tilstedeværelse. Belysningen kan til enhver tid slås på manuelt. Den automatiske kontrollen av lyset blir midlertidig avbrutt. Halvautomatisk Belysningen slår seg kun av automatisk. Den slås på manuelt, lys må stilles inn med en knapp ogforblir på i den innstilte tidsforsinkelsen. Skumringsinnstilling Ønsket reaksjonsnivå (skumring) kan stilles trinnløst inn fraca. 2 – 1000lux. – = dagslysmodus (uavhengig av lysstyrke) – = skumringsmodus (ca. 2lux)– 434 – Innhold Dagdrift Dagdrift startes ved å sette skumringsinnstillingen til maksimum. Ved dagdrift slår sensoren belysningen på uavhengig av omgivelseslysstyrken hvis det registreres bevegelse. Teach Ved hjelp av funksjonen Teach kan skumringsinnstillingen eller målverdien for konstantlysreguleringen stilles inn auto- matisk basert på de målte lysforholdene. Når konstantlys- styringen er deaktivert, stilles skumringsinnstillingen til den nåværende målte verdien for omgivelseslysstyrken. Lyset slås automatisk av under prosessen. Hvis konstantlyssty- ringen er aktiv og lyset er slått på, settes børverdien for styringen i stedet til den målte lysverdien. På forhånd bør lyset dimmes manuelt slik at målverdien nås så nøyaktig som mulig. Det er også mulighet for å gjennomføre under- visningen til et spesisert tidspunkt. Konstant lyskontroll Hvis denne funksjonen er aktivert, reguleres belysningen til et konstant lysstyrkesettpunkt. Lysstyrkesettpunktet tilsvarer enten responsterskelen som er innstilt for den automatiske lysstyrkereguleringen eller lysverdien som erinnstilt via funksjonen Teach.– 435 – Innhold Hovedlys Innstillingene i hovedlyset denerer oppførselen for å slå på lyset når noen er tilstede. Når konstantlysstyringen er deaktivert, stilles ønsket lysef- fekt inn via dimmenivået. Når konstantlyskontrollen er aktivert, styres belysningen til innstilt lysstyrkeverdi. Minimum lyseekt som regulatoren ikke må falle under, stilles da inn via dimmenivået. Hvis 0% velges, kan kontrolleren slå av belysningen helt dersom det er nok dagslys. Hvis lysstyrken faller under målverdien igjen, slår kontrolleren automatisk belysningen på igjen. Ønsket belysningsvarighet for hovedlyset kan stilles inn via oppfølgingstiden. Enhver bevegelse som oppdages før denne tiden har utløpt, starter etterløpstiden på nytt. Fade-tiden kan brukes til å stille inn dimmekurven når lyset slås på og av. Grunnbelysning Innstillingene i grunnbelysning denerer oppførselen etter at hovedlysets oppfølgingstid er utløpt og lyset slår seg av iperioder uten bevegelse. Den kobles tilbake til hovedlystilstanden hvis det registreres bevegelse under grunnbelysningstilstanden. Grunnbelysning kan deaktiveres eller kongureres med funksjonene som er basert på lysstyrke og tid. Med deaktivert grunnbelysning vil belysningen slås av umiddelbart etter at hovedlysets etterløpstid er utløpt. Dengrunnleggende belysningstilstanden er ikke utført.– 436 – Innhold Lysstyrkebasert funksjon: Hvis den lysstyrkebaserte funksjonen er aktivert, forblir statusen til grunnbelysningen i tilstanden av når ikke er noen tilstede. Ønsket lyseekt for grunnbelysningen stilles inn med dimmenivået. Hvis andelen dagslys overstiger responsterskelen, slås grunnlyset av. Hvis andelen dagslys faller under responsterskelen, slås grunnbelysningen seg automatisk på igjen. Tidsbasert funksjon: Hvis den tidsbaserte funksjonen er aktivert, kan grunninn- stillingen for lysoppfølgingstid brukes til å stille inn hvor lenge grunnbelysningen skal være aktivt. Etter at etterløpstiden er utløpt, avsluttes statusen til grunnbelysningen og belysningen slås av. Ønsket lyseekt for grunnbelysningen stilles inn med dimmenivået. Fastkonstantlysstyring/dynamiskkonstantlysstyring I den faste konstantlyskontrollen lagrer ikke sensoren en manuell overstyring av konstantlyskontrollen med en knapp. I den dynamiske konstantlysstyringen er den nye lysstyrken derimot satt som ny kontrollterskel. Ved manuell overstyring uten aktivert konstantlysstyring i konstantlysstyring dynamisk modus settes gjeldende lysnivå som ny verdi for ”Dimming av hovedlys”. Tasteinngang Knapper kan integreres og kongureres via STEINEL Connect-appen. For å kunne kongurere en knapp via inngang S, må pro- duktet som knappen er tilkoblet tilordnes en gruppe.– 437 – Innhold I tillegg til inngang S kan ere knapper fra BT Mesh-nett- verket tilordnes sensoren. En funksjon for et kort og et langt trykk på knappen kan deneres for hver knapp. Følgende funksjoner kan velges ved å trykke kort på knappen: – En knapp med ”På / Av”-funksjon kan slå belysningen på og av manuelt. – Manuell utkobling er ikke mulig med ”På”-funksjonen. Etterløpstiden startes på nytt hver gang en knapp trykkes inn. – Med ”O”-funksjonen kan belysningen kun slås av manuelt. – Det nnes også funksjonene ”På x Min” og ”Av x Min”, som gjør at belysningen kan slås på eller av i en denert tidsperiode. Følgende funksjoner kan velges ved å trykke lenge på knappen: – En knapp med funksjonen ”DIM opp/DIM ned” kan dempe belysningen opp og ned manuelt. – Med funksjonen ”DIM opp” kan belysningen kun dimmes opp. – Med funksjonen ”DIM ned” kan belysningen kun dimmes ned. En knapp er nødvendig for å betjene sensoren i halvauto- matisk modus. I tillegg kan oppkalling av en forhåndsinnstilt scene tilord- nes som en funksjon til knappen. Presentasjonsmodus Hvis lyset slås av via en knapp, aktiverer sensoren presen- tasjonsmodus. – Lasten forblir slått av så lenge bevegelse registreres. – Så snart det ikke registreres ere bevegelser og etterløpstiden er utløpt, går sensoren tilbake til normal sensordrift.– 438 – Innhold Begrensning av deteksjonsområde For å forhindre utilsiktet detektering kan deteksjonsområdet begrenses med dekselet. Med begge dekselskallene festet, er deteksjonsområdet for bevegelse redusert til 3×6m og deteksjonsområdet for tilstedeværelse på 2 x 4m.

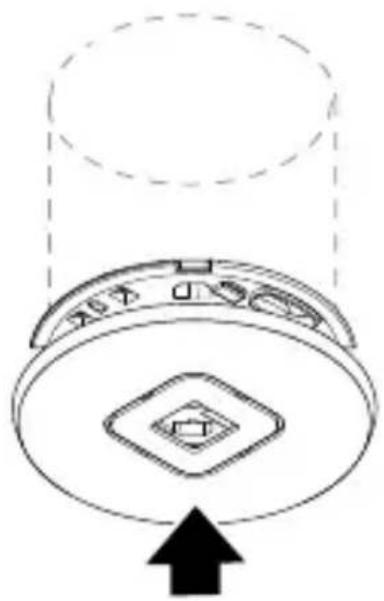

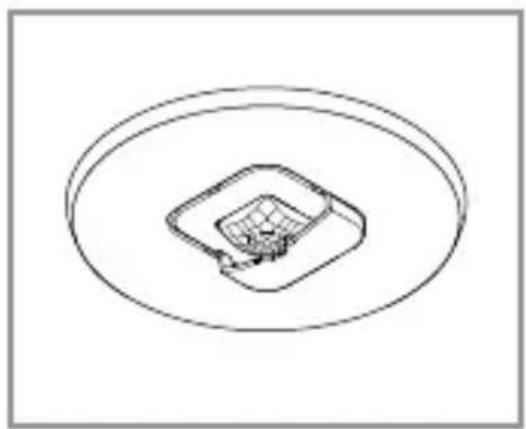

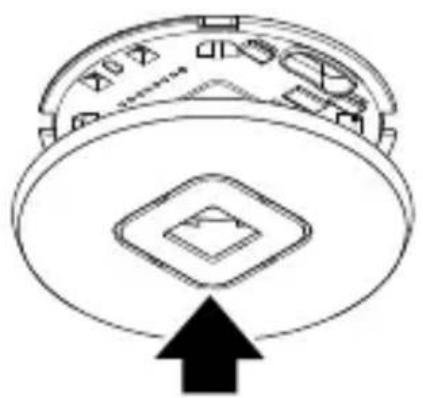

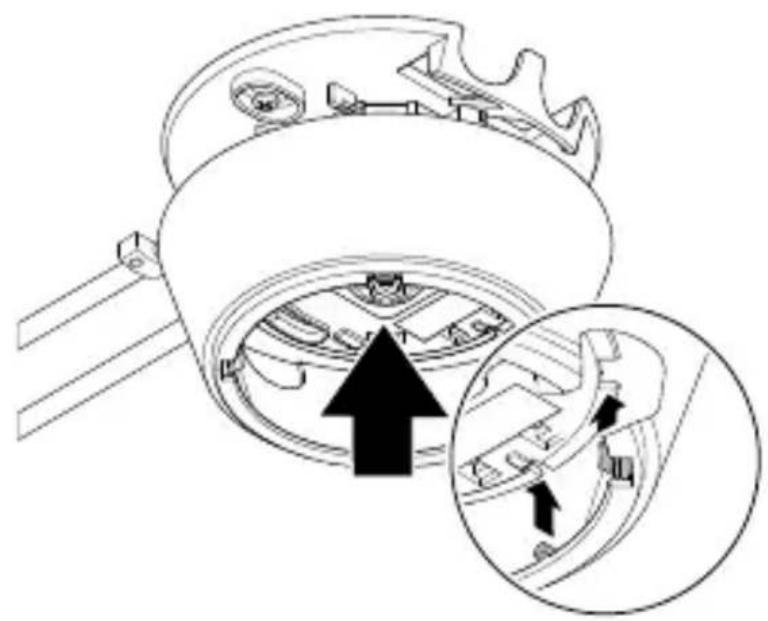

• Monter dekselet på sensoren. Tre krokene inn foran og trykk deretter ned mot baksiden.– 439 – Innhold

7. Rengjøring og stell

Enheten er vedlikeholdsfri. Elektrisk strøm kan utgjøre fare! Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

• Enheten skal kun rengjøres når den er tørr. Fare for materielle skader! Bruk av feil rengjøringsmiddel kan skade enheten.

• Rengjør enheten med en lett fuktig klut uten rengjø- ringsmiddel.– 440 – Innhold

8. Avfallsbehandling

Elektriske apparater, batterier, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte. Ikke kast elektriske apparater og batterier ihusholdningsavfallet. GjelderkunEU-land: I henhold til gjeldende europeisk direktiv om elektrisk og elektronisk avfall, og i samsvar med nasjonal lovgivning, skal elektriske apparater og batterier som ikke lenger kan benyttes, kildesorteres og gjenvinnes på en miljøvennlig måte.

Som kjøper har du eventuelt lovfestede mangel- eller ga-rantirettigheter overfor selger. I den grad disse rettighetene nnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk-sjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overater er uten mangler. GarantikravDersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: VilanAS–OlafHelsetsvei5,0694Oslo,Norge. Vi anbefaler deg derfor å ta godt vare på kjøps-kvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen.Informasjon om hvordan du gjør garantikrav gjeldende nner du på hjemmesiden vår, www.vilan.noTa gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone]. PRODUSENT

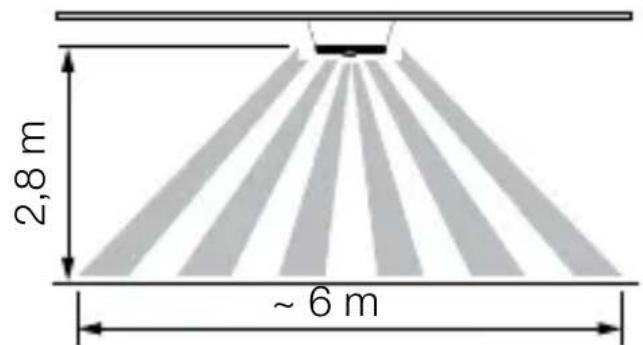

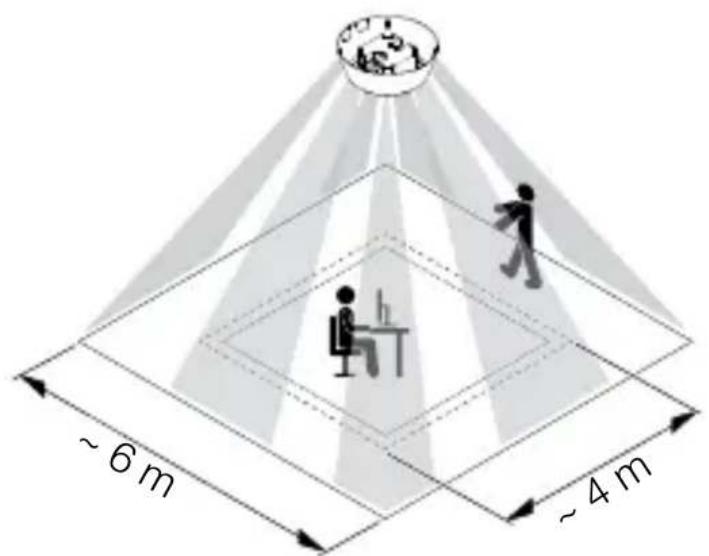

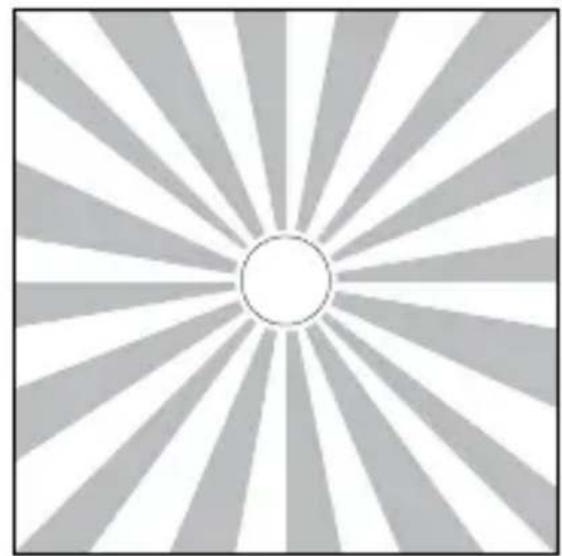

11. Tekniskespesikasjoner

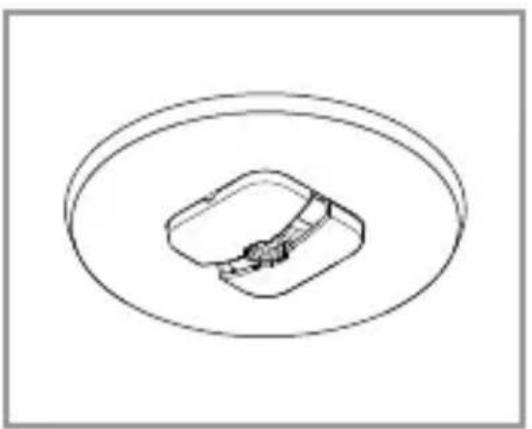

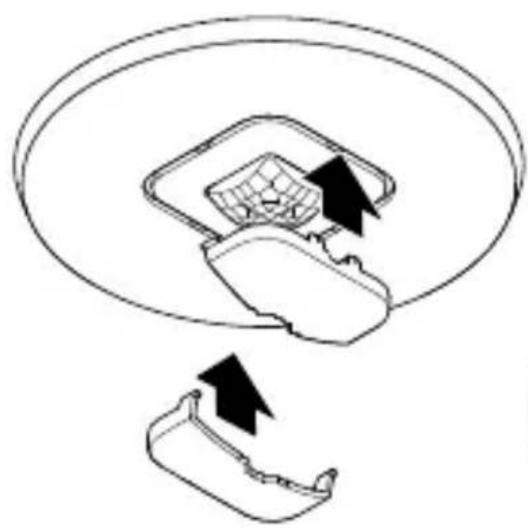

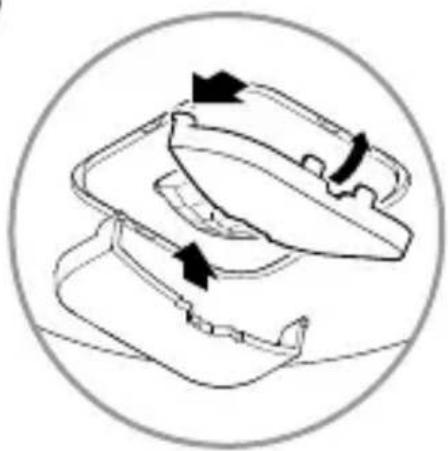

• Innskrenk eller forandre dekningsområdet ved behov. Enheten slår seg på når den ikke skal. – Enheten er ikke festet godt nok.

• Monter enheten godt. – Bevegelse var tilstede, men ble ikke gjenkjent av obser- vatøren (trekk, oppvarming i nærheten).
