Produkta veids	Pasīvais infrasarkanais kustību detektors (PIR) ar DALI-2 vadību un Bluetooth Mesh
Zīmols	Steinel
Modelis	IR Micro Office DALI2
Varianti	Virsmas montāža (AP), iestrādāta (UP), griestu (DE)
Izmēri (AP)	Nav norādīts instrukcijā (aptuveni: diametrs ~100 mm, augstums ~50 mm)
Svars	Nav norādīts (aptuveni: ~150 g)
Barošana	220-240 V~, 50/60 Hz
Gaitas patēriņš	0,4 W (bez elektroniskā balasta)
DALI interfeiss	2 vadu vadības līnija, viens galvenais, maks. 40 mA (saskaņā ar IEC 62386-101)
Maksimālā barošanas strāva	250 mA
Uztveršanas leņķis	360°
Kustību noteikšanas diapazons (tangenciāls)	6 x 6 m (augstums 2,8 m)
Klātbūtnes noteikšanas diapazons (radiāls)	4 x 4 m (augstums 2,8 m)
Optimālais montāžas augstums	2,8 m
Krēslas slieksnis	2 - 1000 luksi (regulējams), dienas režīms (∞)
Galvenā apgaismojuma aizkave	5 s līdz 60 min (regulējams)
Aizsardzības klase	IP20 (iekštelpās)
Darba temperatūra	0 °C līdz +40 °C
Bluetooth frekvence	2,4 - 2,48 GHz
Bluetooth raidīšanas jauda	10 dBm (maks. 10 mW)
Galvenās funkcijas	Automātisks/pusautomātisks režīms, pastāvīgas gaismas regulēšana, pamata apgaismojums, apmācība, prezentācijas režīms, uztveršanas zonas ierobežošana, Bluetooth grupēšana
Pogas ieeja (S)	Jā, manuālai vadībai (Ieslēgšana/Izslēgšana, regulēšana, ainas)
Konfigurācija	Izmantojot lietotni Steinel Connect (Bluetooth Mesh)
Tīrīšana un apkope	Tīrīt sausu ar mīkstu drānu bez mazgāšanas līdzekļa
Drošība	Uzstādīšana jāveic kvalificētam speciālistam, jāievēro elektriskie standarti (piem., NF C 15-100)
Ražotāja garantija	5 gadi

Bieži uzdotie jautājumi - IR Micro Office DALI2 STEINEL

Kā uzstādīt IR Micro Office DALI2 detektoru?

Uzstādīšanu jāveic kvalificētam elektriķim. Pirms jebkādas iejaukšanās atslēdziet elektroapgādi. Izpildiet montāžas soļus atbilstoši variantam (virsmas, iestrādāts vai griestu): iezīmējiet caurumus, pievienojiet tīkla kabeli un DALI kopni, pieskrūvējiet sensora moduli, uzlieciet vāciņu, pēc tam ieslēdziet strāvu. Pēc tam konfigurējiet, izmantojot lietotni Steinel Connect.

Kādi ir noklusējuma rūpnīcas iestatījumi?

Rūpnīcas iestatījumi ir: pilnībā automātiskais režīms, aizkave 5 minūtes, pamata apgaismojums izslēgts, pastāvīgās gaismas regulēšana ieslēgta ar slieksni 500 luksi. Šie parametri tiek aktivizēti pirmajā ieslēgšanas reizē vai pēc atiestatīšanas, izmantojot lietotni.

Kā konfigurēt detektoru, izmantojot Bluetooth?

Lejupielādējiet lietotni Steinel Connect no App Store (iOS/Android). Ieslēdziet Bluetooth savā viedtālrunī. Atveriet lietotni un izpildiet norādījumus, lai savienotu detektoru. Pirmā savienošana reģistrē tīkla atslēgu, kas nepieļauj nesankcionētu piekļuvi. Pēc tam varat izveidot grupas, iestatīt aizkaves, spilgtuma sliekšņus u.c.

Kāda ir atšķirība starp automātisko un pusautomātisko režīmu?

Pilnībā automātiskajā režīmā apgaismojums ieslēdzas un izslēdzas automātiski atkarībā no klātbūtnes un spilgtuma. To var arī ieslēgt manuāli. Pusautomātiskajā režīmā apgaismojums izslēdzas tikai automātiski; ieslēgšana jāveic manuāli, izmantojot pogu (S ieeja). Šim režīmam ir nepieciešama savienota poga.

Kā regulēt noteikšanas diapazonu un zonu?

Noklusējuma diapazons ir 6 x 6 m (tangenciāla kustība) un 4 x 4 m (radiāla klātbūtne). Lai ierobežotu zonu, izmantojiet piegādātos pārklājuma apvalkus: tie samazina diapazonu līdz 3 x 6 m (kustība) un 2 x 4 m (klātbūtne). Uzstādiet apvalkus, ievietojot āķus priekšpusē un spiežot uz aizmuguri.

Ko darīt, ja detektors neieslēdzas?

Vispirms pārbaudiet, vai tīkla slēdzis ir pozīcijā IESLĒGTS un vai drošinātājs nav nostrādājis vai bojāts. Pārbaudiet vadu un īssavienojuma neesamību. Ja problēma turpinās, pielāgojiet iedarbināšanas slieksni (krēslu) caur lietotni. Ja nepieciešams, veiciet kustības testu: LED vajadzētu iedegties testa režīmā.

Vai var izmantot detektoru ar LED vai dienasgaismas spuldzēm?

Jā, detektors ir saderīgs ar DALI elektroniskajiem balastiem (Control Gear) LED, dienasgaismas un citām lampām. Tas darbojas kā viens galvenais lietojumprogrammas kontrolieris saskaņā ar IEC 62386-103. Pārliecinieties, ka balasti atbilst DALI un ka kabeļa garums starp detektoru un balastiem nepārsniedz 300 m (ar 1,5 mm²).

Kā darbojas pastāvīgās gaismas regulēšana?

Šī funkcija uztur nemainīgu spilgtuma līmeni (iestatīto vērtību), automātiski regulējot gaismekļu jaudu. Ja dienas gaisma ir pietiekama, apgaismojums var pilnībā izslēgties (ja minimālais regulēšanas līmenis ir 0%). Tiklīdz apkārtējais spilgtums nokrīt zem iestatījuma, apgaismojums atkal ieslēdzas. Jūs varat regulēt iestatījumu, izmantojot lietotni vai apmācības funkciju.

Kā atiestatīt detektoru uz rūpnīcas iestatījumiem?

Izmantojiet lietotni Steinel Connect: dodieties uz ierīces iestatījumiem un atlasiet atiestatīšanas opciju. Tas dzēsīs visus pielāgotos iestatījumus un atjaunos rūpnīcas vērtības (automātiskais režīms, aizkave 5 min, pastāvīgā regulēšana pie 500 luksiem). Atiestatīšanu var veikt arī atvienojot un atkal pievienojot barošanu, bet tas automātiski neatjauno rūpnīcas iestatījumus.

Kāda ir produkta garantija?

Steinel piedāvā 5 gadu ražotāja garantiju detektora nevainojamam stāvoklim un pareizai darbībai. Tā sedz materiālu, ražošanas un konstrukcijas defektus. Lai izmantotu garantiju, sazinieties ar savu izplatītāju, uzrādot oriģinālo pirkuma apliecinājumu (datums un produkta apzīmējums). Plašāka informācija vietnē www.steinel-professional.de/garantie vai pa tālruni 03 20 30 34 00.

LIETOŠANAS INSTRUKCIJA IR Micro Office DALI2 STEINEL

Norimā pagrindinès šviesos trukmē galima nustatyti per veikimo laika.

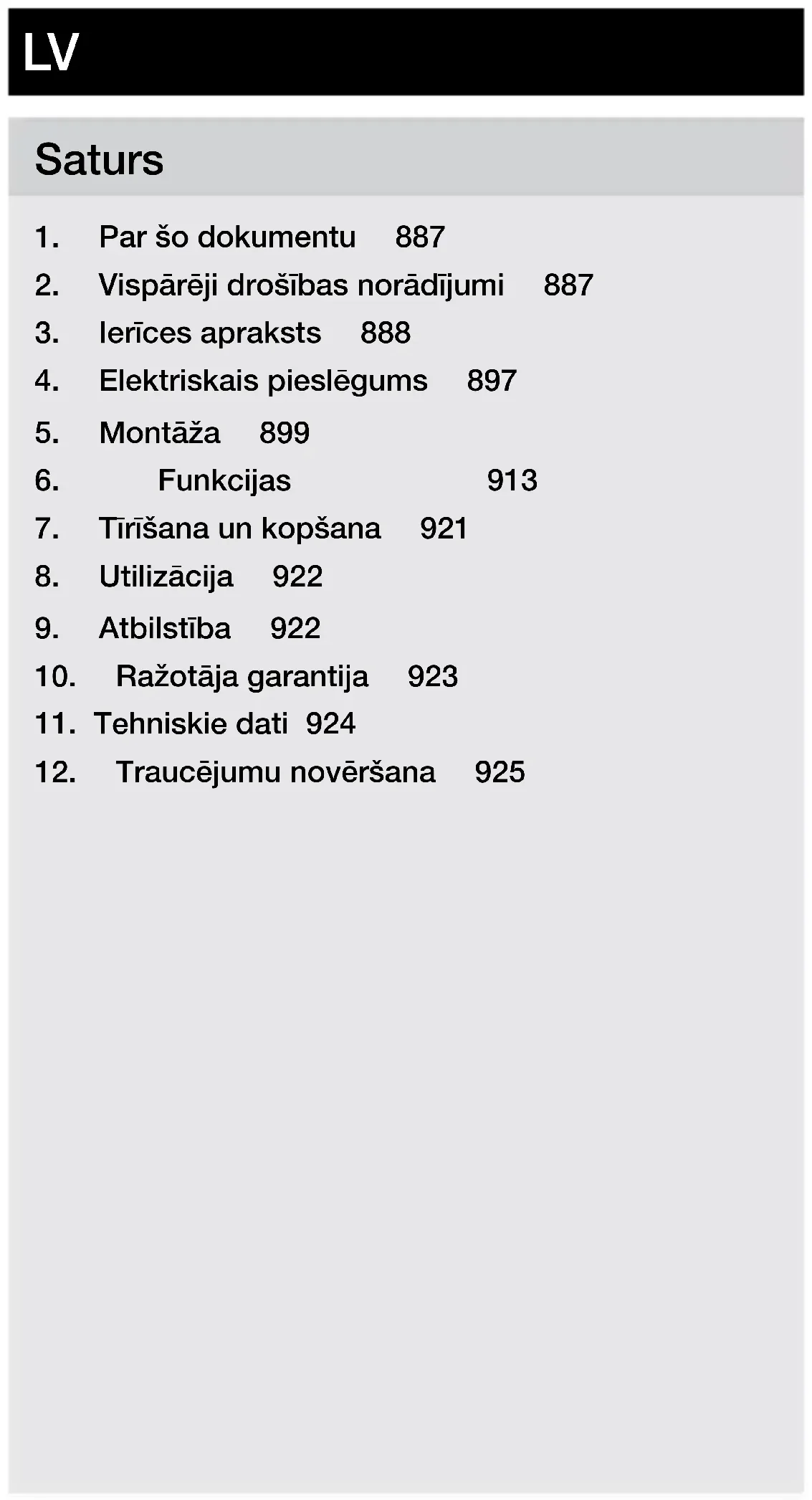

1. Par šo dokumentu 887
2. Vispareji drošibas noradijumi 887
3. lerices apraksts 888
4. Elektriskais pieslęgums 897
5. Montaža 899
6. Funkcijas 913
7. Tirisana un kopsana 921
8. Utilizacija 922
9. Atbilstība 922
10. Ražotāja garantija 923
11. Tehniskie dati 924
12. Traucejumu noversana 925

1. Par šo dokumentu

• Autortiesibas ir aizsargatas. Pärpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atlauju.
• Paturam tiesibas veikt izmainas, kas saistitas ar tehnikas attistibu.

Ši pamáčíba ietver svarigu informáciju drošai eríces lietošanai. Uz iespějamiem riskiem tiek ipaşi noradīts. Neieverošana var izraisit navi vai smagu savainošanos.

Rupigi izlasiet pamacibu.
- leverojiet drošibas norādes.
Uzglabajiet pieejama vieta.

• Darbošanās ar elektrisko stravu var izraisīt bistamas situácijas. Pieskaršanās stravu vadošām daß m var izraisīt šoku, apdegumus vai nāvi.
• Darbu ar elektrotikla spriegumu jäveic professionali kvalificētam personalālam.
• Jäieverö vietējo instalëšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVEÖNORM E8001-1, CH: SEV 1000).
• Izmantojiet tikai originalas detalias.
• Remontu dríkst veikt tikai specializétas darbīcas.

3. lerices apraksts

Pareiza lietošana

• lekstelpas griestos iebuvejams sensors.

Darbības princips

• lebūvētais infrasarkanais sensors uzter kustīgu kermenu (cilveku, dzivnieku u.tml.) neredzamo siltuma starojumu. Šis sanemtais siltuma starojums tiek elektroniski parveidots un automatiski ieslēdz sensorstarmeti.
• Drosaka kustibas uztere, uzmontejot ierici saniski pret ieşanas virzenu.
• Ja Jus virzisieties tieši uz gaismekli, sniedzamība būs ierobežota.
• Caur škērsliem (piem., kokiem, mūri vai stiklu) kustūbu uztvere var notikt tikai ierobežotā apjomā, vai aīnbut iespējama.
• Peksnas temperaturas izmainas laikapstaklu ietekmeseiltuma avoti neatskir.

Sertifikacija

Šis izstradajums ir sertificëts kā vienas vedëja programmas kontrolieris (single-master application controller) saskaña ar standartu IEC 62386-103. Tâpec tã DALI 2 sertifikats attiecas tikai uz lietojumiem, kuros ar DALI kopni ir savienotas tikai DALI balasta elektroniskas vadibas ierices ("Control Gear").

IR Micro Office DALI 2 APC AP: uz virsmas uzstādāms variants

IR Micro Office DALI 2 APC UP: zem virsmas uzstadams variants

IR Micro Office DALI 2 APC DE: griestos iebūvejams variants

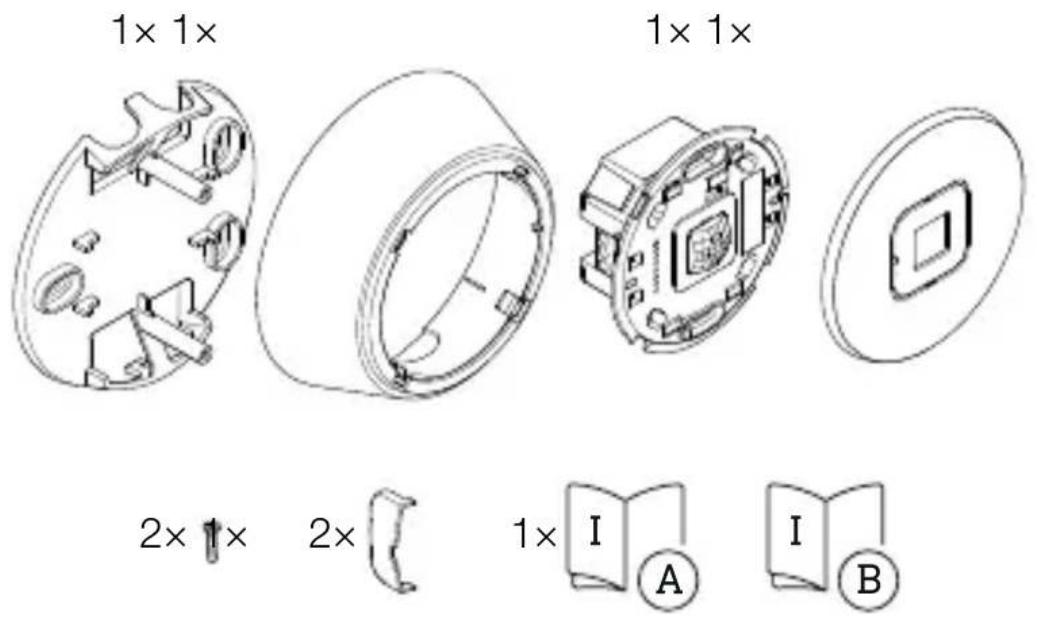

Varianta IR Micro Office DALI-2 APC AP piegãdes komplekts

3.1

• 1 griestu stiprinajums
  -1ramis
• 1 sensora modulus
  -1vaks
• 2 mazas skrūves
• 2 vaka apvalki
• 1 drošības dati lava
• 1 atrais starts

Varianta IR Micro Office DALI-2 APC UP piegãdes komplekts

3.2

2 ×

1x

1x

• 1 sensora modulus
  -1vaks
• 2 vaka apvalki
• 1 drošības datu lava
• 1 atrais starts

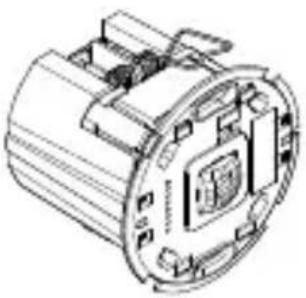

Varianta IR Micro Office DALI 2 APC DE piegãdes komplekts

3.3

1x

1x

2 ×

1x

1x

• 1 sensora modulus
  -1vaks
• 2 vaka apvalki
• 1 drošības datu lava
• 1 atrais starts

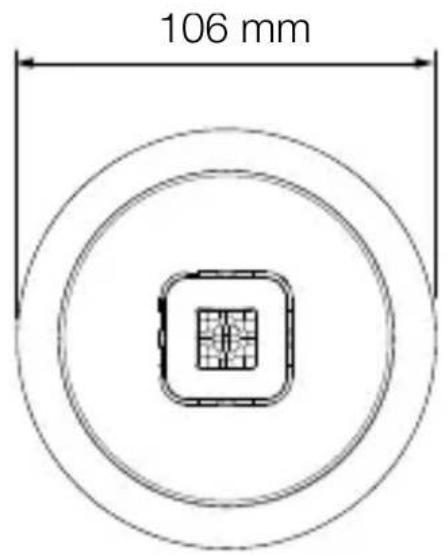

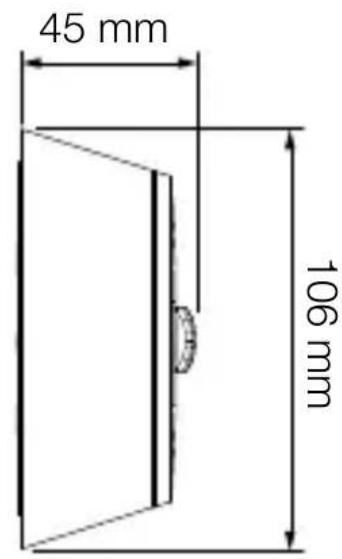

IR Micro Office DALI-2 APC AP izstradajuma izmeri

3.4

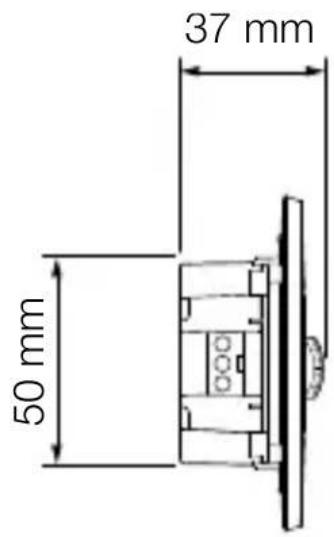

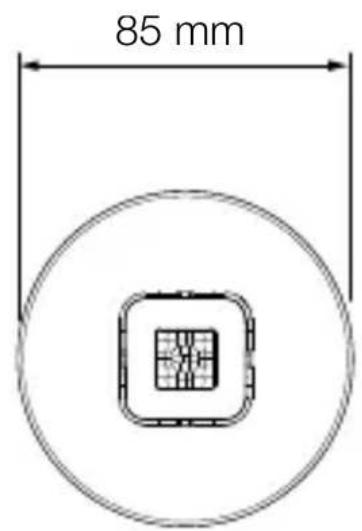

IR Micro Office DALI-2 APC UP izstrādājuma izmēri

3.5

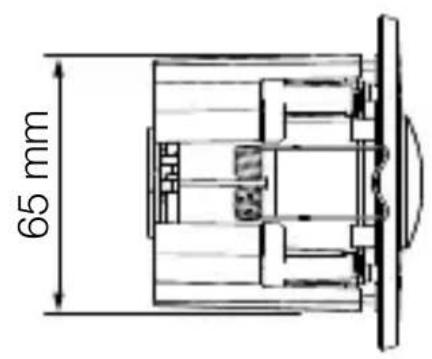

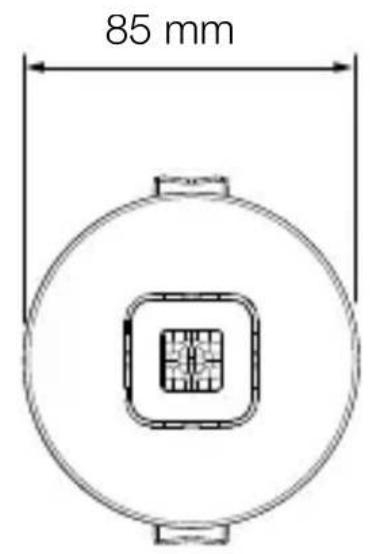

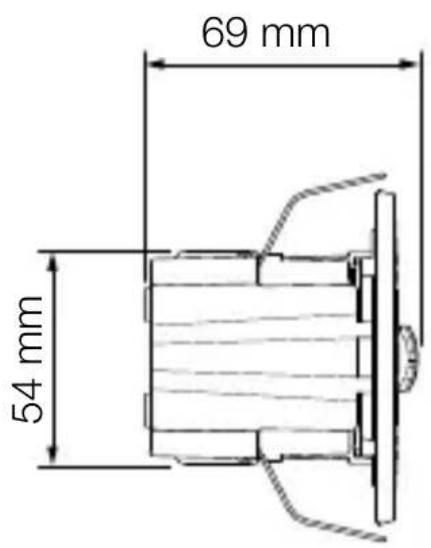

IR Micro Office DALI 2 APC DE izstradajuma izmēri

3.6

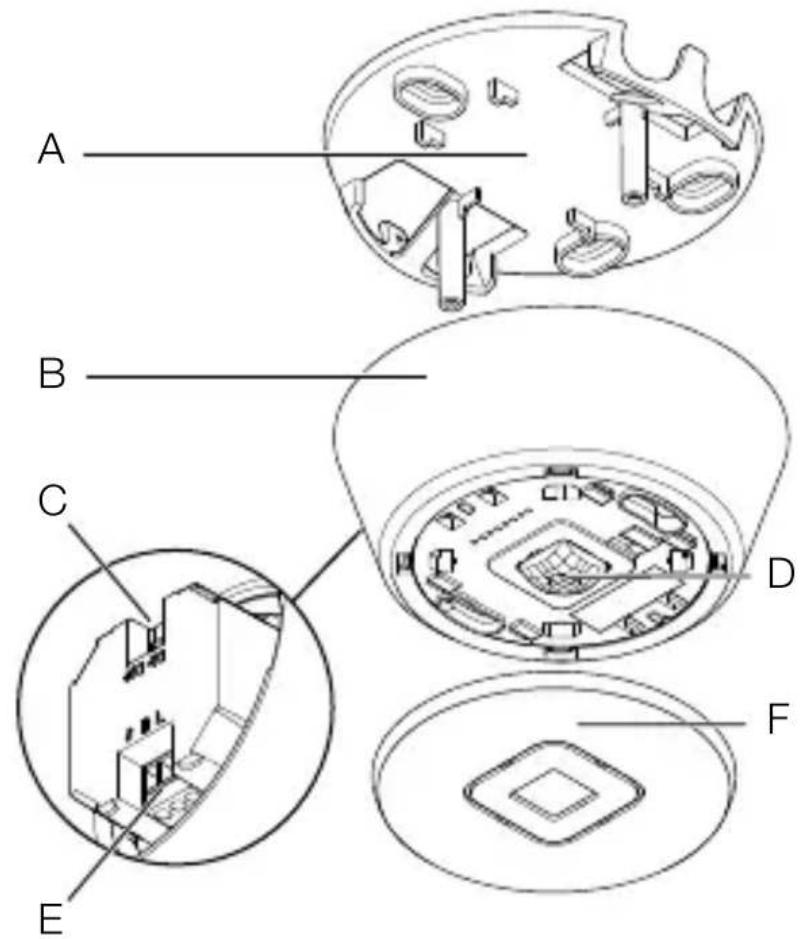

IR Micro Office DALI 2 APC AP iekartas pärskats

3.7

A Griestu stiprinajums
B Ramis
C DALI 2 pieslēgums
D Sensora modulis
E Elektribas pieslęgums
F Nosegs

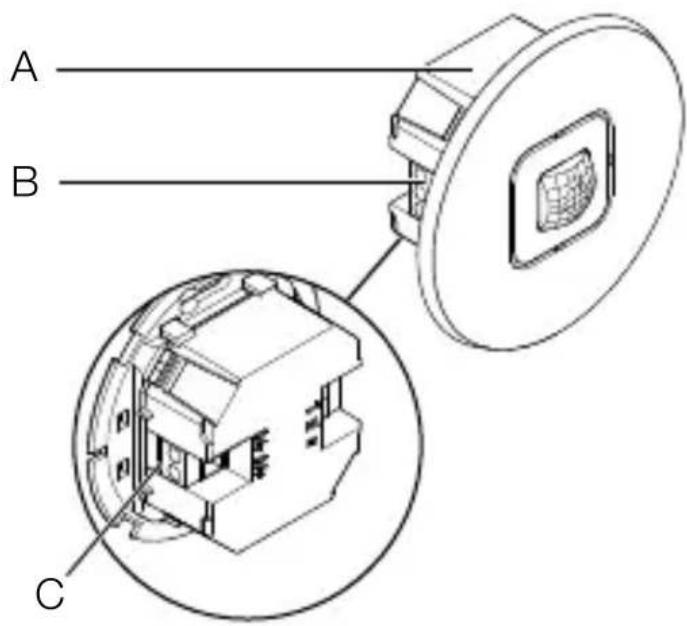

IR Micro Office DALI 2 APC UP iekartas pärskats

3.8

A Sensora modulis
B Elektribas pieslęgums
C DALI 2 pieslēgums

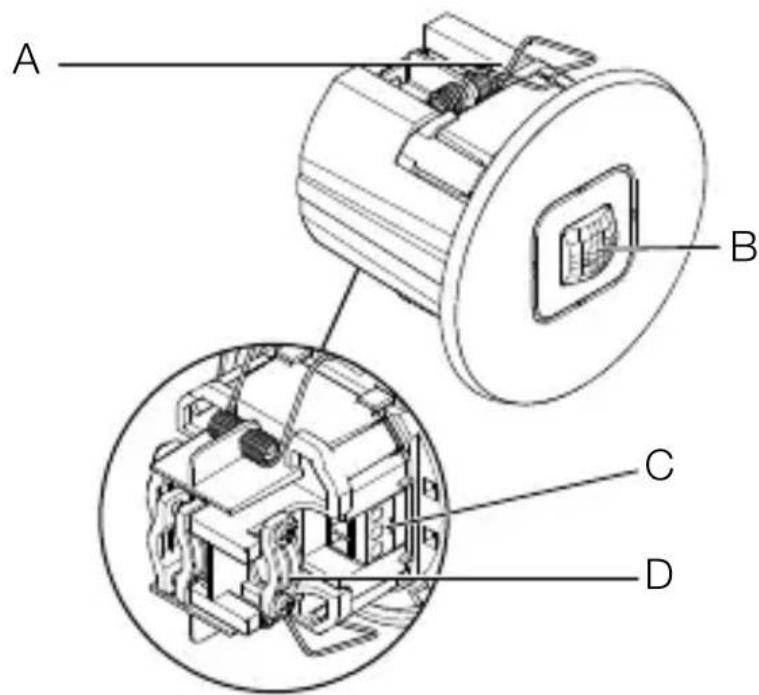

IR Micro Office DALI 2 APC DE iekartas parskats

3.9

A Kronsteins
B Sensora modulis
C Elektribas pieslęgums
D Fiksators

4. Elektriskais pieslęgums

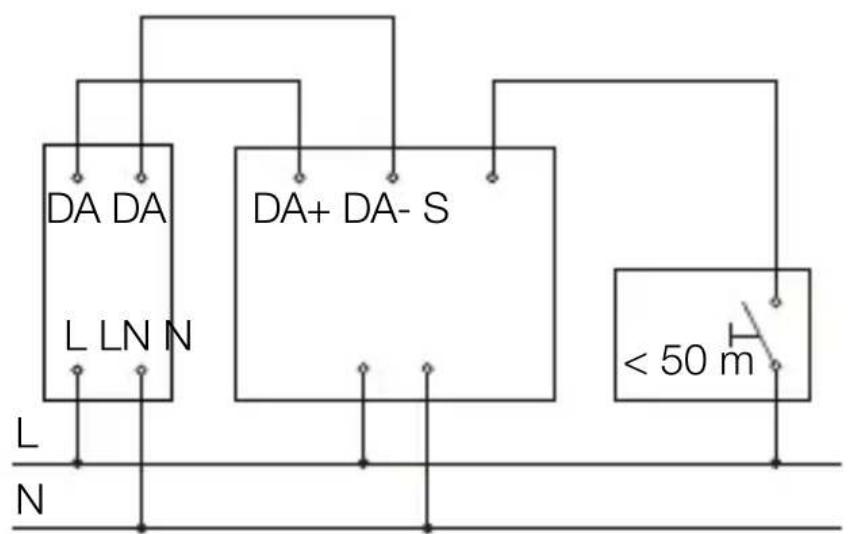

Elektriskā vadojuma shēma

4.1

ABC

Barošanas kabeli veido vairakstieplu kabelis:

Tālāk norādītais attiecas uz sensora vadojumu:
standarta VDE 0100 520 6. sadala nosaka, ka vadojumam
starp DALI balasta elektroniskās vadības ierīci ("Control
Gear") un DALI programmas kontrolieri dríkst izmantot tikai
vairākdžīslu kabeli, kas ietver gan barošanas dzīslas, gan
vadības dzīslas (piemēram, NYM 5 × 1,5).

Kabela starp DALI programmas kontrlieri un starp DALI balasta elektroniskas vadibas ierici ("Control Gear") garums nedrikt parsniegt maks. 300m (pie 1,5 mm²). Pec uzstadisanas un ieslegsanas sensora LED indicators deg 10 sekundes.

5. Montaža

Risks saistibā ar elektrisko strāvu!

Pieskar'sanās stravu vadosām daß m var izraisit šoku, apdegumus vai navi.

• Atslédziet stravu un partrauciet sprieguma padevi.
• Parbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pärliecinieties, ka sprieguma padeve paliek partraukta.

Bojājumu risks!

Piesleguma kabelu sajauksana var izraisit issavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montažai

• Parbaudiet visas detalias, vai tās nav bojatas. Bojāumu gadījumā nelietojiet ieri ci.
• Izveliieties piemeroitu montažas vietu.

-Nemiet vera sniedzamibu.
- Nemiet vērā kustību uztveri.
- Izvairieties no vibracijas.
-Uztveres laukā nav škērsli.
-Gaismekli nedrikst montet spradzienbistamas zonas.
- Nemontējiet ierici pie viegli uzliesmojosām vircmām.
- Janovieto vismaz 50 cm attalumā no citiem senso-riem.
- Kabela garums starp sensoru un pogu < 50 m.

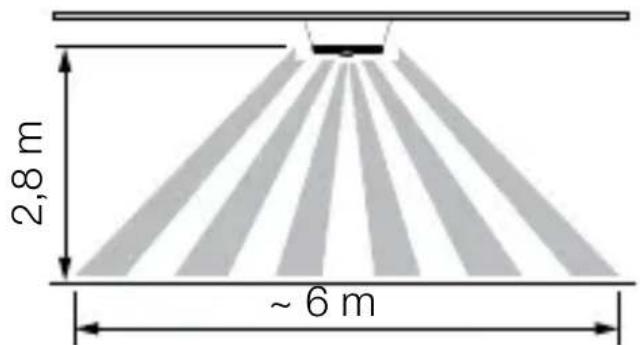

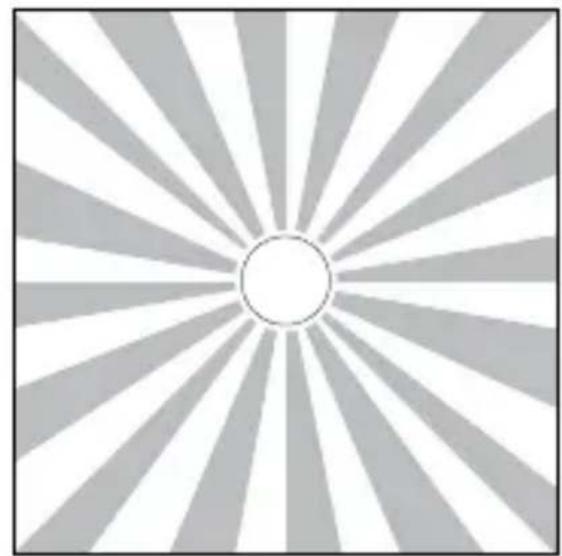

Darbības diapazons

5.1

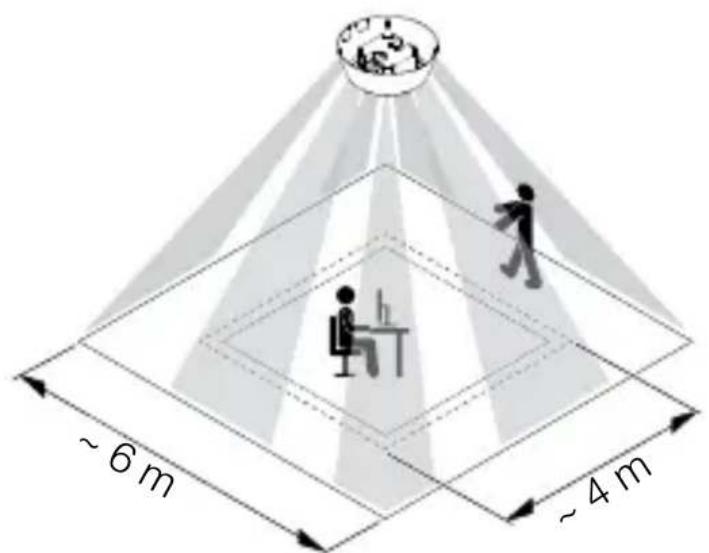

Kustibu uztversana

5.2

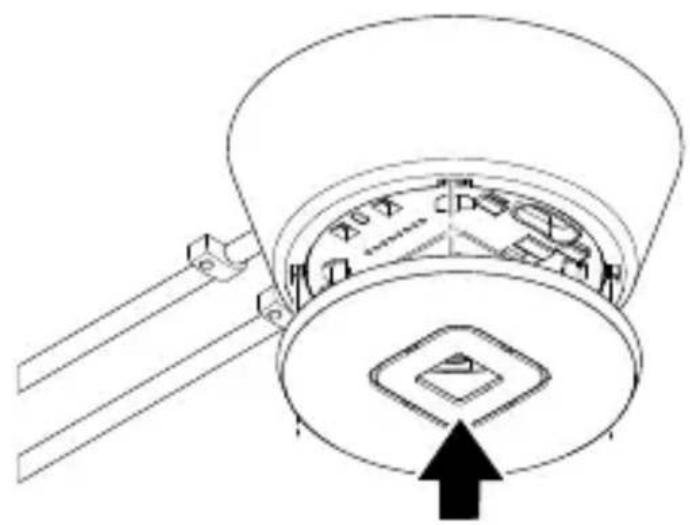

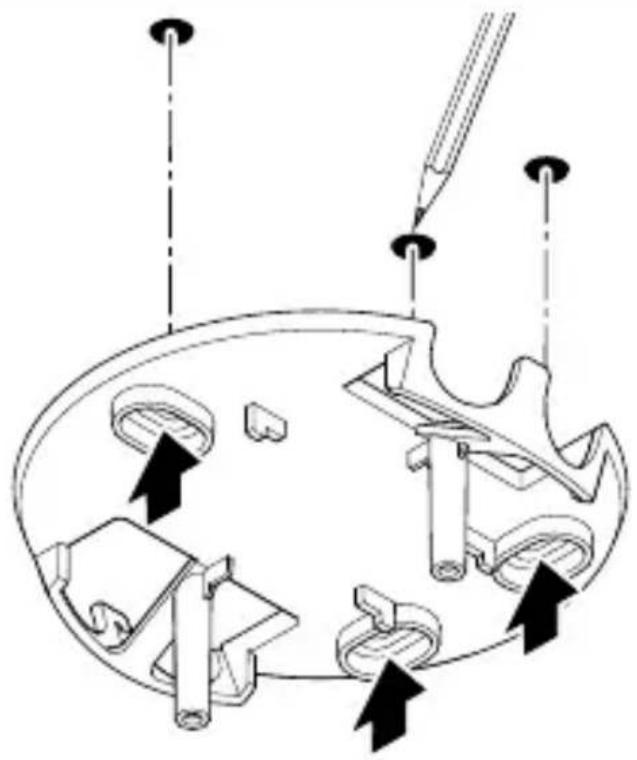

IR Micro Office DALI 2 APC AP montăžas darbības

5.3

• Novietojiet rami pareizā virzienā. Lai to paveiktu, ānemiet vērā robojumu.

5.10

Uzliecietvaku.

5.11

• lesledziet energoapgadi.
• lestatiet darbības funkcijas.

"6. Funkcijas"

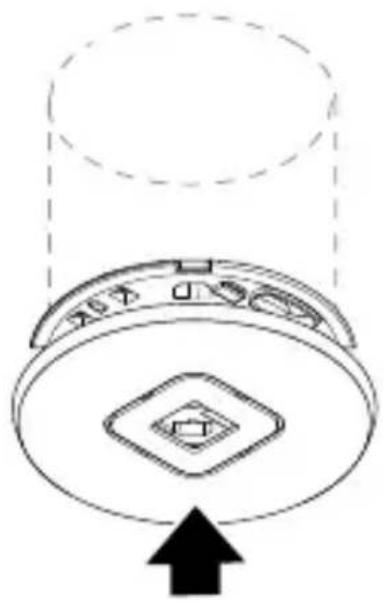

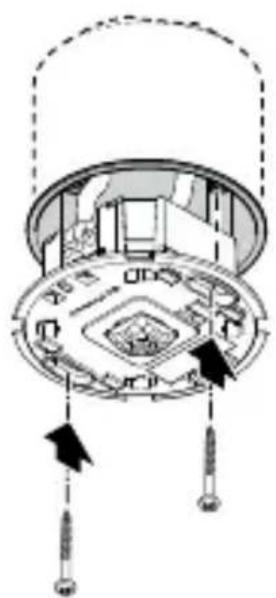

IR Micro Office DALI 2 APC UP montăžas darbības

5.12

• Parliecinieties, ka strāvas padeve ir atslēgta.
• Piesledziet barošanas kabeli un DALI kopni atbilstosi elektrisko vadojumu shemai.

"4. Elektriskais pieslęgums"

5.13

• Pieskrüvejiet sensora moduli.

5.14

Uzliecietvaku.

5.15

• lesledziet energoapgadi.
• lestatiet darbības funkcijas.

"6. Funkcijas"

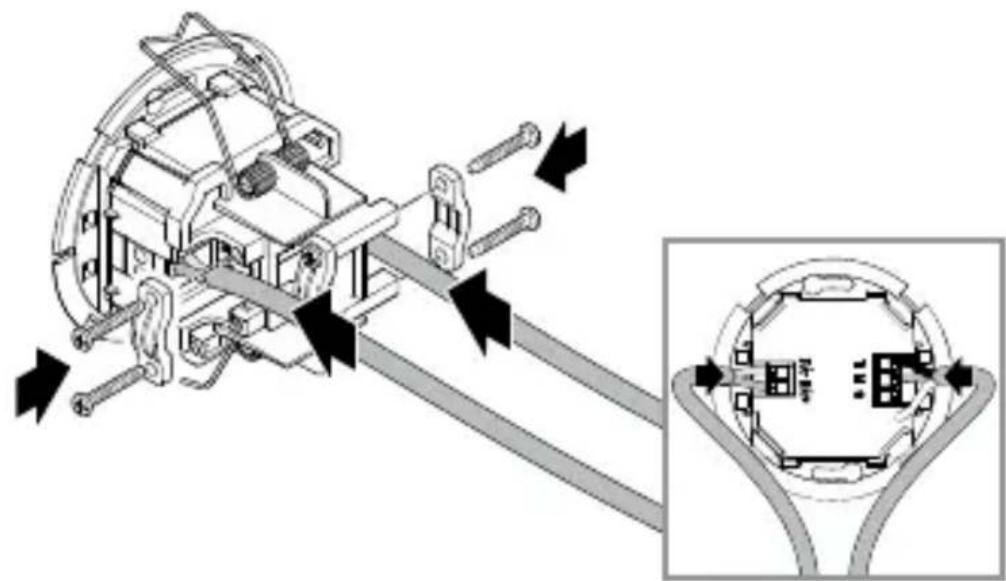

IR Micro Office DALI 2 APC DE montăžas darbības

5.16

• Parliecinieties, ka strvas padeve ir atslegt.

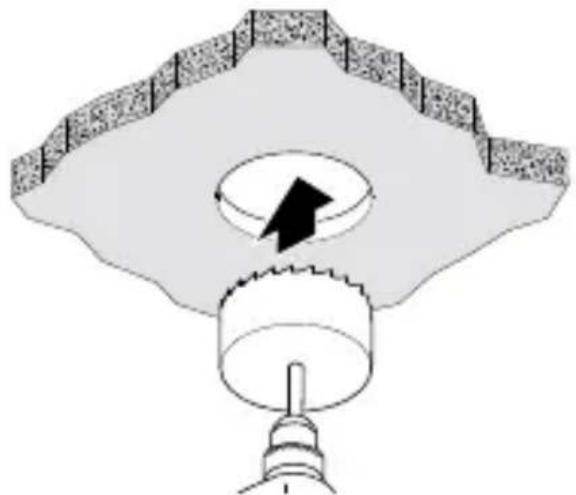

• lekaramo griestu plaksne izurbiet caurumu ar 68 mm diametu.

5.17

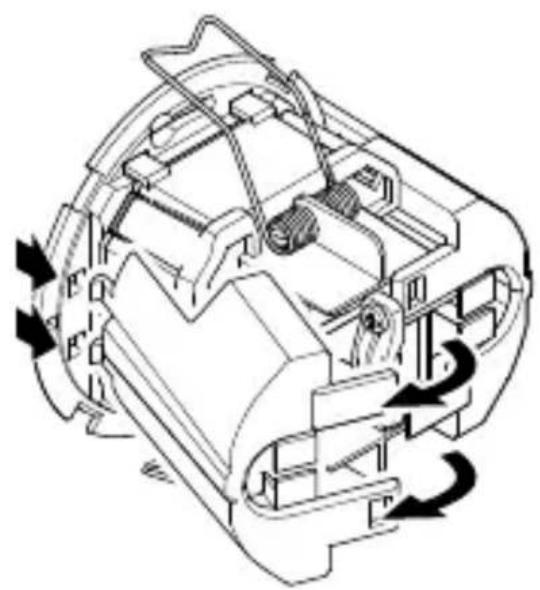

• Atveriet korpusu.

5.18

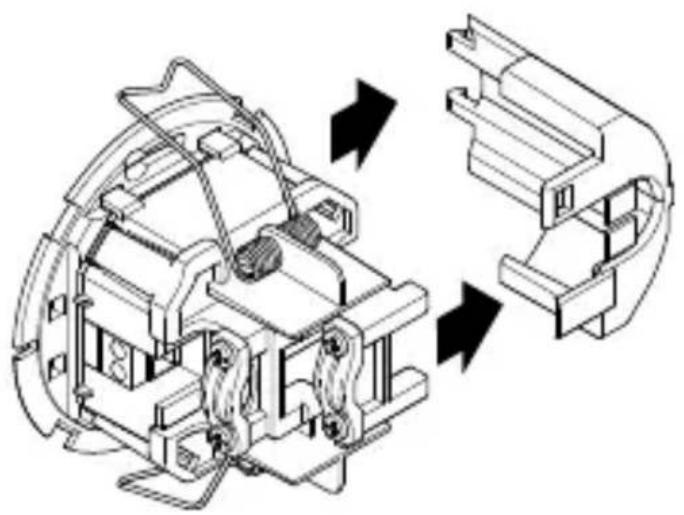

Nonemiet sanu daju.

5.19

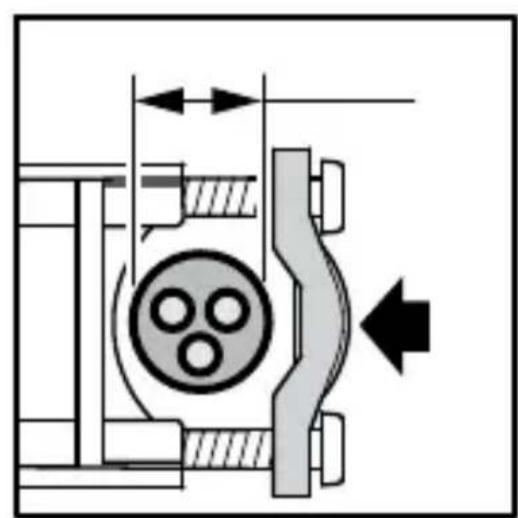

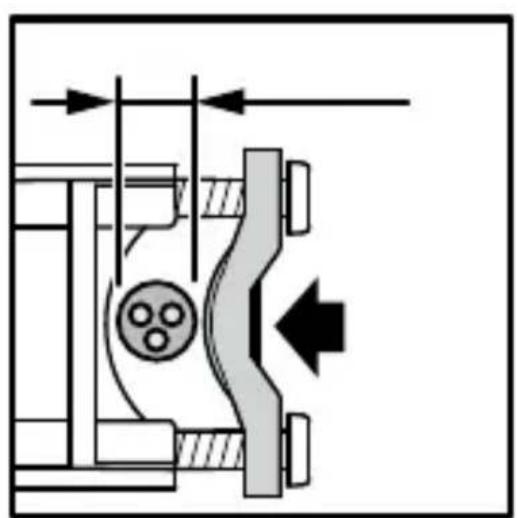

• Nofiksejama kabela diametrs 7,6 - 14,5 mm:

• kabelis ar lielaku diametru (kreisajā puse).

Piestipriniet fiksacijas skavu atbilstoši tam, kā parasdīts attelā pa kreisi;

• kabelis ar mazaku diametru (labaja puse).

Piestipriniet fiksacijas skavu atbilstoši tam, kā parasdīts pa labi.

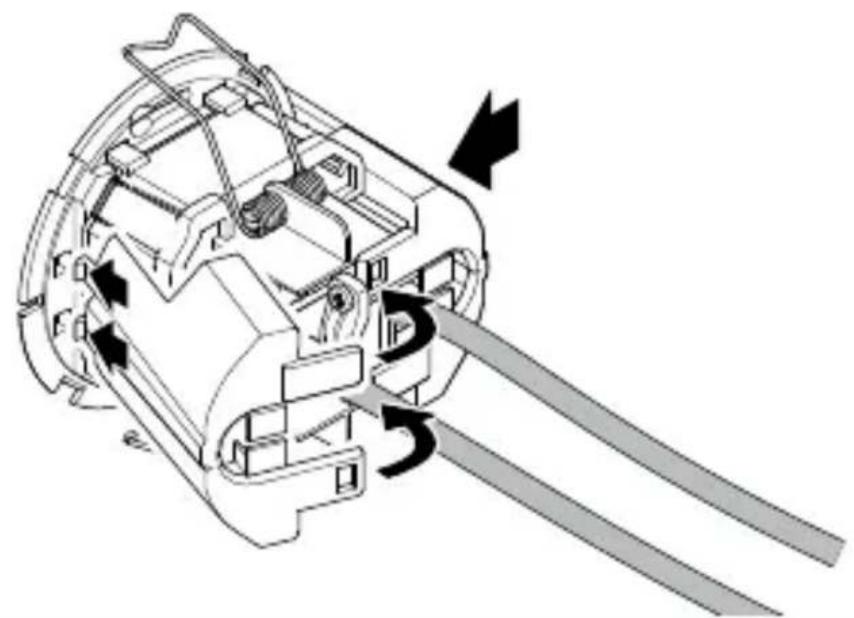

5.20

• Piesledziet barošanas kabeli un DALI kopni atbilstoši elektrisko vadojumu shēmai.
• Piestipriniet fiksatorus.
  → “4. Elektriskais pieslegums”

5.21

• lestipriniet atpakal sanu dalas.
• Ja nepieciešams, nonemiet sānu dalle mas malu pie kabela ieejas.

5.22

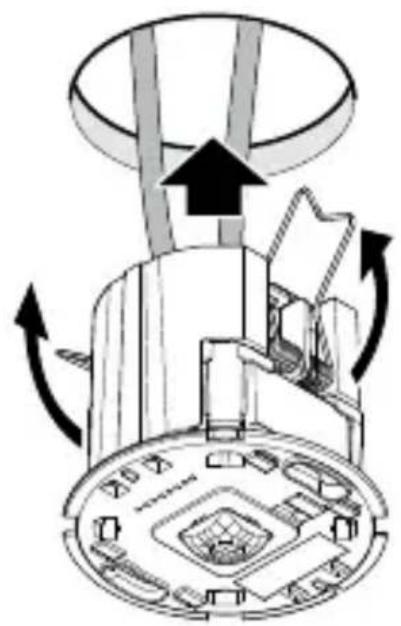

• Saspiediet atsperes kopā uz augšu un ievietojiet sensora moduli iekaramo griestu pläksne.

5.23

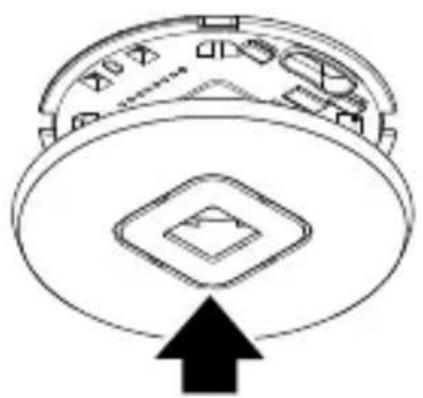

Uzliecietvaku.

5.24

lesledzietenergoapgadi.
- lestatiet darbības funkcijas.

"6. Funkcijas"

6. Funkcijas

Rupnicas iestatijumi

• Pilnībā automātiski/pusautomātiski: Pilnībā automātiski
• Galvena apgaismojuma laika iestatijums: 5 min.
• Pamata apgaismojums: Izslēgta
• Spilgtuma atsaues vertiba: lekseja
• Pastavīgā apgaismojuma kontrole: Aktivizēta
• Pastaviga apgaismojuma kontroles robežvertiba: 500 luksi

Rūpnīcas iestatījumi tiek aktivizēti:

• pirmajā klātbūtnes sensora eksplaatacijas reize;
• kad lietotne tiek atiestatīta.

Lietotne Steinel Connect

Lai sensoru varētu konfiguret, izmantojot viedtālruni vai planšetdatoru, taja no lietotnu veikala (AppStore) ir jalejupielādē lietotne STEINEL Connect. Šim nolūkam ir nepieciesams viedtālrunis vai planšetdators, kas atbalsta Bluetooth.

Android iOS

Bluetooth savienojums (Bluetooth tikls)

Sensors atbalsta Bluetooth tikla standartu. To var savienot tikla ar visiem izstradajumiem, kas atbalsta Bluetooth tikla standartu. Sensora konfigurešana tiek veikta, izmantojot lietotni Steinel Connect. Kad savienojums starp sensoru un lietotni Steinel Connect tiek izveidots pirmo reizi, viedtārluni vai planšetdatorā tiek saglabāta atbilstošā tikla atslēga. Tikla atslēga novérš neatlautu piekluvi sensoram.

Normāla darbība: LED indicators nedge.

Pärbaudes režima kustība: LED indicators deg.

Pärbaudes režims bez kustibas: LED indicators nedge.

Grupësana ar Bluetooth

lekartu ir iespejams lietot kā atsevisku sensoru vai grupa kopā ar vairakiem citiem sensorium.

Visi vienā grpā apvienotie sensori darbojas saskaṇā ar lietotnē Steinel Connect iestatitajiem grupas parametriem.

Katra grupa ir jāizvēlas viens sensors, kuram tiks veikts spilgtuma mīrījums. Šim sensoram izmērito spilgtuma vertibu pārnèms visas grupa ieklautās iekārtas.

Kaimiña funkcija

Kaimiña funkcija aktivajai sensoru grupai nosaka kaimiu grupas. Grupa reage uz noteikto kaimiu grupu ieslegsānas signaliem un pársledzas saskaña ar iestatjumiem.

Pilnibā automatiski

Apgaismojums automatiski iesledzas un izsledzas atkaribana no gaismas spilgtuma un personu atrašanās telpa.

Apgaismojumu jebkura laikā var kontrolēt ari manuali.
Šādā gadijuma automatiskas darbības funkcjjas tiek
īslaicigi apturetas.

Pusautomātiski

Automātiski notiek tikai apgaismojuma izslēgsana.
Apgaismojums ir jāieslēdz manuāli, nospiéžot atbilstošupogu, un tas paliek ieslēgts uz iestatīto darbības laiku.

Kreslas sensora iestatisana

Velamo reakcjjas (aptumsošanas) slieksni iespejams bez pakapēm iestātī robežās no apm. 2 - 1000 luksiem.

• Dienesgaismas režims (atkarībā no apgaismojuma)
• = Kreslo'sanas rezims (apm. 2 luksi)

Dienes rezims

Dienes režims tiek aktivizets, kad spilgtuma iestatijumam ir iestatīta maksimalā vertiba. Dienes režimā sensors iesledz apgaismojumu neatkarīgi no gaismas spilgtuma apkārtējā vide, kad tiek konstatēta kustība.

Macišanas

Macisanas fungcija lauj aptumsoanas iestatijumu vai pastaviga apgaismojuma kontroles nominalo vertibu iestatit automatiski, izmantojot izmeritas gaismas vertibas. Kad pastaviga apgaismojuma kontrole ir deaktivizeta, aptumsoanas iestatijumam tiek iestatita faktiska izmeritaapkartejas gaismas spilgtuma vertiba. Sim nolukam procesa laikagaisma tiek automatiski izslegta. Ja pastaviga apgaismojuma kontrole ir aktivizeta un apgaismojums ir ieslegts, kontrolei tiek izmantota nevis nominala vertiba, bet izmerita gaismas vertiba. Sada gadijumagaisma ir manuali jaaptumso tada veidai, lai ta pec iespejas vairak atspogulotu nominalo vertibu. Macisanos ir iespejams airestatit konkreta laika.

Pastaviga apgaismojuma kontrole

Ja šī funkcjja ir aktivizēta, apgaismojums tiek noregūlěts atbilstoši nemainīgai spilgtuma nominālajai vertībai. Spilgtuma nominālā vertība atbilst automatiskās spilgtuma regulešanas funkcjjas aktivizēšanas robežvertībai vai ar mācīšanās funkcjju iestatītajai gaismas vertībai.

Galvenais apgaismojums

Galvena apgaismojuma iestatijumi nosaka ieslegsanas darbibas, ja tiek konstateta klatabutne.

Kad pastāvīgā apgaismojuma kontrole ir deaktivizēta, nepiečešama gaismas intensitate tiek iestatīta atbilstoši aptumšošanas limenim.

Kad pastāvīgā apgaismojuma kontrole ir aktivizēta, apgaismojums tiek kontrolēts atbilstoši iestatītajai spilgtuma nominālajai vertībai.

Nemot vērā aptumšošanas limeni, tiek iestatīta minimāla gaismas intensitate, par kuru zemāku intensitä kontrolieris nedrikst sasniegt. Ja vērtība ir 0%, pietiekami spilgtas dienasgaismas gadījuma kontrolieris var apgaismojumu pilnībā izslēgt. Ja spilgtums pec tam nokītas zemāk par šo vērtību, kontrolieris automatiski atkal ieslēdz apgaismojumu.

Nepieciešamo galvena apgaismojuma degšanas ilgumu var iestatīt, izmantojot parametru "Darbības laiks".

Jebkura kustība, kas tiek konstatēta pēc šī laika atskaites sākšanas, atiestata darbības laiku.

Parametr "Intensitates samazinăšanas laiks" lauj iestatit aptumšošanas likni, kas tiek izmantota apgaismojuma ieslēgšanas un izslēgšanas laikā.

Pamata apgaismojums

Pamata apgaismojuma iestatijumi nosaka darbibas pec galvena apgaismojuma deaktivizesanas darbibas laika beigas, ja netiek konstateta klatabutne.

Apgaismojums tiek pārslēgts atpakaç uz galveno apgaismojumu, ja laika, kamér ir aktīvs pamata apgaismojums, tiek konstatēta kustība.

Pamata apgaismojumu var deaktivizet vai konfiguret, lui tas darbotos atbilstoši spilgtuma vai laika vertibam.

Ja pamata apgaismojums ir deaktivizets, apgaismojums tiek izslegtis uzreiz pec galvena apgaismojuma daribas laika beigam. Pamata apgaismojums netiek aktivizets.

Darbība atbilstoši spilgtuma vērtībām:

ja ir aktivizeta darbiba atbilstosi spilgtuma vertibam, klatabutnes gadijumapamata apgaismojums netiek deaktivizets.

Aptumšošanas limenis nosaka pamata apgaismojumam nepieciešamo gaismas intensiti.

Ja dienasgaismas intensitate parsniedz sho robezvertibu, pamata apgaismojums tiek izslegtis.

Ja dienasgaismas intensitate nokritas zemak par attiecigo robežvertibu, pamata apgaismojums atkal tiek automatiski ieslegtis.

Darbiba atbilstoši laika vertibai:

ja ir aktivizeta darbiba atbilstoši laika vertibai, tad, iestatot pamata apgaismojuma darbibas laiku, iespejams noteikt to, cik ilgi pamata apgaismojumam ir jabut aktivam.

Pec darbības laika beigām pamata apgaismojums tiek deaktivizēts un apgaismojums tiek izslēgts.

Aptumšošanas limenis nosaka pamata apgaismojumam nepieciešamo gaismas intensitāti.

Fiksêta/dinamiska pastaviga apgaismojuma kontrole

Fiksetaja pastaviga apgaismojuma rezima sensors nesaglaba manuali ar pogu veiktu pastaviga apgaismojuma kontroles darbibas izmainu. Dinamiskaja pastaviga apgaismojuma kontroles rezima jaunais spilgtums tiek iestatits ka jaunarobezvertiba.

Manuali izmainot darbūbu, kad pastāvīgā apgaismojuma kontroles funkcjja nedarbojas dinamiskajā pastāvīgā apgaismojuma kontroles režimā, faktiskais gaismas limenis tiek iestatīts kā jaunā vertība funkcjjai “Galvena apgaismojuma aptumšošana”.

levades poga

Pogas ir iespējams piesaistīt un konfigūret, izmantojot lietotni STEINEL Connect.

Lai pogu varētu konfiguret, izmantojot ieeju S, izstrādājumam, kuram poga ir pievienota, ir jabut ieklautam grupa.

Papildus ieejai S sensoram var pieskirt ariitas pogas, izmantojot Bluetooth tiklu.

Katrai pogai var noteikti vienu funkcjju, kas tiek veikta, i si to nospiežot, un vienu funkcjju, kas tiek veikta, turot to nospiestu ilgaku laiku. Pogai var pieskirt šadas funkcjjas, kas tiek aktivizetas, i si to nospiežot:

• funkcijas "lesegt/izslegt", kas lauj var manuali iesegt un izslegt apgaismojumu;
• atseviski tikai funkcjju "leslēgt"; šādā gadījumā manuāla izslēgsana nav iespejama. Katru reizi, nospiéžot pogu, darbības laiks tiks atiestatīts;
  -funkciju "Izslegt",kas lauj manuali izslegt apgaismojumu.
• pastāv aī funkcijas "leslēgt uz x min." vai "lzslēgt uz x min.", kas lauj apgaismojumu ieslēgt vai izslēgt uz noteiktu laiku.

Pogai var pieskirt šadas funkcjjas, kas tiek aktivizetas, turoto nospiestu ilgaku laiku:

• funkcjjas "Palielinat aptumšojumu/samazinat aptumšojumu", kas lauj manuali palielinat un samazinat aptumšošanas intensitāti;
• atseviški tikai funkcjju "Palielinat aptumšojumu", kas lauj tikai palielinat aptumšošanas intensitāti;
• atseviški tikai funkcjju "Samazināt aptumšojumu", kas lauj tikai samazināt aptumšošanas intensitāti.

Lai sensoru darbinatu pusautomatiskaja režimā, ir nepie-ciesama poga.

Turklāt pogai kā funkcjju var pieškirt ieprieš iestatītu parametru izsaukšanu.

Ja apgaismojums tiek izslegt s ar pogu, sensors aktivizē prezentácijas režimu.

• Sāds režims saglabājas tik ilgi, kamēr tiek konstatēta kustība.
• Tiki dz kustiba vairs netiek konstateta un ir beidzies darbibas laiks, sensors parsledzas atpaka! uz normalu sensora darbibas rezimu.

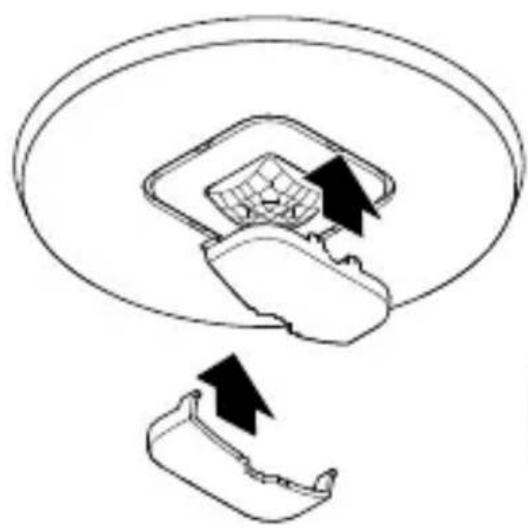

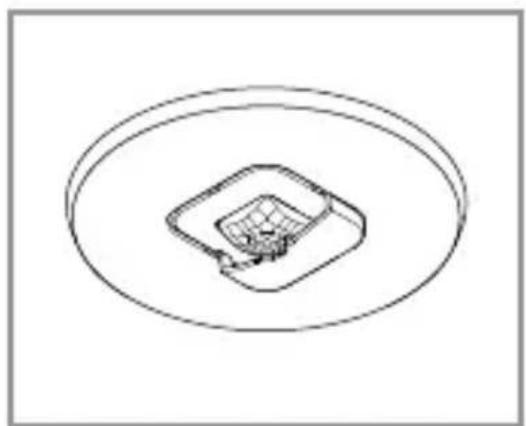

Uztversanas diapazona iberežošana

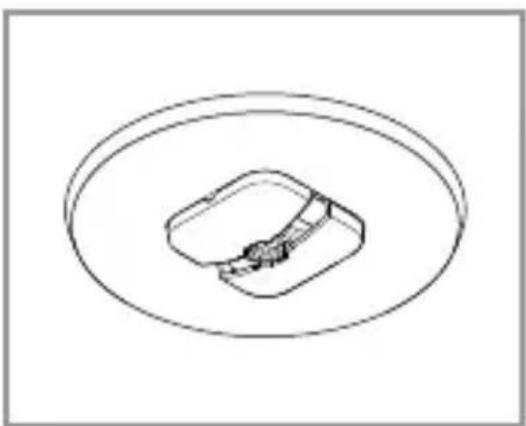

Lai noverstu nejaušu uztversanu, diapazonu var ierobežot ar vaka apvalku. Kad abi vaki ir piestiprināti, kustibu uztversanas diapazons samazinās lidz 3 × 6 m un klātbūtnes uztversanas diapazons lidz 2 × 4 m.

6.1

• Piemontējiet vaka apvalku pie sensora. lebīdiet Ākus priekspuse un pēc tam piespiiediet uz leju virzienā uz aizmuguri.

7. Tīrīšana un kopsāna

Izstrādājumam apkope nav nepiecišama.

Risks saistibā ar elektrisko strāvu!

Udens kontakts ar stravu vadošam daß m var izraisit šoku, apdegumus vai navi.

Elektroierces, baterijas, piederumi un iepakojumi janodod dabai draudzigai atkartotai pärsträdei.

Nemetiet elektrierices un baterijas parastajosatakritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlinijam par vecām elektroiericēm un elektroniskām ionicēm, un to lietojumam nacionalās tiesibās, nefunkcejošas elektroierices un baterijas jāsavac atseviški un tās JANodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstība

Uznēmums “STEINEL Vertrieb GmbH” ar šo deklare, ka IR Micro Office DALI-2 Application Controller tipa radioiekārta atbilst Direktīvas 2014/53/ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams šajā timekla vietne: www.steinel.de

10. Ražotāja garantija

Kā pircejam Jums attiecībā pret pardevēju ir spekā likumā paredzētās garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šīs tiesības, ciktātādas pastāv Jūsu valsti. Mēs pieškiram 5 gadu garantijunevainojamām Jūsu STEINEL profesiónā sensorikas produkta ipašibām un darbībai. Mēs garantējam, ka šim produktam nav materiaīla, rǎzošanas un konstrukcjjas defektu. Mēs garantējam visu elektronisko būvdaμu un kabelu ekspluatacijas drošumu, kā ari visu izmantoto materiaiμu un to virsmu nevainojamību.

Sudzibu iesniegšana

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācija, apmaksājot pasta izdevumus, pievienojot originalo Čeku, kā aīnorādot pirkuma datumu un produkta apzimējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatte 195-20, LV-1039, Rīga.

Tādelī mēs iesakām rūpīgi saglabāt pirkuma Čeku līdz garantijas laika beigām. STEINEL nenes atbildūb u par transporte bojājumiem un atpaka'l sūtīsanas riskiem.

Informaciju par garantijas pieteikumu Jus atradisiet musu majas lapa www.steinel-professional.de/garantie

Ja Jums ir garantijas gadijums vai Jums ir jautajumi par Jusu iegadato produktu, Jus jebkura laikā varat versties servisa dienesta: 00371 29460997.

5 GADU RAŽOTÄJA GARANTIJA

11. Tehniskie dati

Izmēri (Ø × dzilums):

IR Micro Office DALI-2 APC AP: 106 × 45 mm

IR Micro Office DALI-2 APC UP: 85 × 37 ~mm

IR Micro Office DALI-2 APC DE: 85 × 69 ~mm

leejas spriegums: ~220 - 240 V / 50/60 Hz

Energijas pateriš gaidstāves režimā:

0,4 W bez balasta elektroniskas vadibas

DALI saskarne: divpolu vadibas kabelis, viens vaditäjs

Programmas kontrolieris/apraide.

Garanteta barosanas strava

40 mA saskaña ar standartu IEC 62386-101,

atbilst 20 DALI balasta elektriskajam vadibas iericem.

Maksimala barošanas strava: 250 mA

Sensori: pasivi infrasarkano (IR) staru sensori

Diapazons: 4 × 4 m klātbūtne, radīals,

6× 6m , tangencials,

Uztversanas lenkis: 360^

Optimalais montažas augstums:

Aptumšošanas iestatijums:

2 - 1000 luksi, / dienesgaisma

Galvena apgaismojuma laika iestatijums:

Aizsardzības pakāpe:

IP 20

Temperatūras diapazons:

no 0^ lidz +40 °C

Bluetooth frekvence:

2,4-2,48GHz

Bluetooth parraides jauda:

maks. 10 dBm / 10 mW

12. Traucejumu novarsana

lericei netiek pievadita strava.

• Drošinātājs nav ieslēgts vai ir bojats.

• lesledziet drošinātāju.

• Nomainiet bojato drošinātāju.

• Bojats kabelis.

• Pärbaudiet kabeli ar sprieguma testeri.

• Issavienojums tikla pievadvada.
• Parbaudiet pieslēgumus.
• lespejams izslegtstikla sledzis, ja tads ir ierikots.
• lesledziet tikla sledzi.

lerice neiesledzas.

• Kreslas slieksna iestatijums izveletsnepareizi.
• lestatiet no jauna kreslas slieksna iestatijumu.
• IZSL. tikla sledzis.

• lestatiet tikla sledzi.

• Drošinātājs nav ieslēgts vai ir bojats.

• lesledziet drošinātāju.

• Nomainiet bojato drošinātāju.

• Atras kustibas netiek uzvertas, lui mazinatu traucejumus, vai ari ir uzstadits parak mazes vai nepareizs uzteres lauks

• Pärbaudiet un justējiet uztversanas zonu.

lerice neizsledzas.

• Nepartraukta kustiba uztversanas zona.

• Pärbaudiet uztvershanas zonu.

• Pie vajadzibas iberbežojiet vai izmainiet uzteres zonu.

• lerice ir piestiprinata tā, ka tā nav pasargata no vibracijām.

• Stingri uzmontējiet ierici.

• Kustība notika, taču novērotājs to nekonstateja (tuvumā ventilācijas, apkures avots).

• Parbaudiet uztveres zonu.

• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

RU

Copepkanhe

1. O6 3TOM DOKymeHTe 927
2. 06uyeka3aHnnoTexnke 6e3oNaChOCTn 927
3. Onscanne n3denn 928
4. Θл ektpиескoe nodklioueHne 937
5. MoHTax 939
6. 3Kcnpnyataa 953
7. Ynctka n yxod 961
8. Ytuln3aun 962
9. COOTBETCTBNE 962
10. TapaHTnI npOn3BODnteJI 963
11. TexHnueckne daHHbIe 964
12. YcTpaHHeNc6oEB 965
