HF 3600 - Kustības detektors STEINEL - Bezmaksas lietošanas instrukcija

Produkta veids	Kustību detektors
Zīmols	Steinel
Modelis	HF 3600
Izmēri (A x P x D)	120 x 77 x 42 mm
Barošana	230 V AC
Izvade (Kvēlspuldzes)	maks. 1000 W
Izvade (Luminiscences spuldzes)	maks. 500 W (cos φ = 0.5)
Izvade (LED/energoefektīvās)	maks. 6 x 58 W, C ≤ 132 μF
Sensora tehnoloģija	Augstfrekvences 5.8 GHz
Pārraides jauda	Aptuveni 1 mW
Noteikšanas leņķis	360° ar 140° atvēruma leņķi
Darbības attālums (regulējams)	1 - 8 m
Krēslas iestatījums	2 - 2000 luksi
Laika iestatījums	5 sek - 30 min
Pastāvīgā gaismas funkcija	Pārslēdzama (4 stundas)
Uzstādīšanas vieta	Iekštelpās
Elektroinstalācija	L, N, PE (aizsargzemējums)
Nepieciešamais ķēdes pārtraucējs	10 A
Garantija	5 gadi
Tīrīšana	Noslaukiet ar mitru drānu, bez mazgāšanas līdzekļiem
Montāža	Sienas vai stūra montāža (piederumi iekļauti)

Bieži uzdotie jautājumi - HF 3600 STEINEL

Kā es varu pielāgot HF 3600 noteikšanas diapazonu?

Pagrieziet darbības attāluma regulēšanas skrūvi (apzīmēta ar cilvēka un bultu simbolu) nepārtraukti no aptuveni 1 m (kreisais gals) līdz maks. 8 m (labais gals). Testēšanai iestatiet īsāko laiku un maksimālo diapazonu.

Kas ir krēslas iestatījums un kā tas darbojas?

Krēslas iestatījums (regulēšanas skrūve ar saules/mēness simbolu) nosaka gaismas slieksni no aptuveni 2 luksiem (tikai nakts) līdz 2000 luksiem (dienasgaismas darbība). Pagrieziet pulksteņrādītāja virzienā, lai palielinātu luksus (dienas laikā), pretēji pulksteņrādītāja virzienam tumšākiem apstākļiem.

Kā aktivizēt pastāvīgās gaismas režīmu?

Ātri pārslēdziet galveno slēdzi IZSLĒGTS un IESLĒGTS divreiz. Gaisma paliek ieslēgta 4 stundas (sarkanā gaismas diode aiz lēcas iedegas). Lai atgrieztos sensora režīmā, pārslēdziet IZSLĒGTS un IESLĒGTS vienreiz.

Vai HF 3600 var noteikt kustību caur sienām vai stiklu?

Jā, augstfrekvences sensors (5.8 GHz) var noteikt kustību caur durvīm, stikla paneļiem un plānām sienām. Tomēr biezas sienas vai metāla konstrukcijas var samazināt noteikšanu.

Ko man darīt, ja sensors neieslēdzas?

Pārbaudiet: barošana (drošinātājs, galvenais slēdzis), spuldze (nomainiet, ja izdegusi), krēslas iestatījums (var būt iestatīts nakts režīmā dienas laikā) un divvirzienu slēdzis (ja uzstādīts, pārliecinieties, ka tas nav IZSLĒGTS pozīcijā).

Kā tīrīt kustību detektoru?

Izmantojiet mitru drānu bez mazgāšanas līdzekļiem. Izvairieties no abrazīviem tīrīšanas līdzekļiem vai šķīdinātājiem. Pirms tīrīšanas pārliecinieties, ka ierīce ir atvienota no elektrotīkla.

Kāds ir garantijas termiņš Steinel HF 3600?

Steinel piedāvā 5 gadu garantiju, kas sedz materiālu, ražošanas un dizaina defektus. Saglabājiet oriģinālo čeku un sazinieties ar savu mazumtirgotāju vai tieši ar Steinel UK.

Vai es varu izmantot HF 3600 ārā?

Nē, sensors ir paredzēts tikai iekštelpu uzstādīšanai. Tas nav laika apstākļu izturīgs un ir jāaizsargā no mitruma.

Kā pieslēgt elektroinstalāciju?

Pieslēdziet tīkla vadu: L (fāze), N (neitrāle) un PE (aizsargzemējums) atbilstošajiem spailēm. Patērētāja vads (gaisma) tiek pieslēgts pie L' un N. Pārliecinieties, ka automātiskais slēdzis ir 10 A. Skatiet rokasgrāmatu, lai iegūtu detalizētas diagrammas.

Kā iestatīt laika aizkavi (izslēgšanas laiku)?

Noregulējiet laika iestatījuma skrūvi (pulksteņa simbols) no aptuveni 5 sekundēm (kreisais gals) līdz 30 minūtēm (labais gals). Testēšanai iestatiet īsāko laiku. Taimeris atsāk darboties ar katru noteikto kustību.

LIETOŠANAS INSTRUKCIJA HF 3600 STEINEL

LV Montāžas pamācība

Godātais klient!

Paldies par uzticību, ko izrādījāt, iegādājoties jauno STEINEL augstfrekvences sensoru. Jūs esat izvēlējies augstvērtīgu, kvalitatīvu produktu, kas ir izgatavots, pārbaudīts un iepakots ar

vislielāko rūpību. Pirms instalēšanas lūdzam iepazīties ar šo montāžas pamācību. Jo vienīgi lietpratīga montāža un lietošana nodrošina ilglaicīgu, drošu un

nevainojamu darbību. Novēlam Jums daudz patikamu mirklu kopā ar jauno infrasarkano staru sensoru.

lerices apraksts

1 Drošibas skrůve
2 Dizaina uzlika
3 Augstfrekvences sensors
6 Şniedzamības iestatīšana (1 - 8 m)
4 Krēslas slieksnis 2 – 2000 luksi
5 Laika iestatišana 5 s – 30 min
6 Şniedzamības iestatī-šana (1 - 8 m)

7 Korpuss atverams, lai veiktu montažu un tikla pieslēgumu

8 Gaismas diode (LED)

Tehniskie dati

Izmēri: (A x G x P): 120 x 77 x 42 mm

Jauda:

-Kvélspuldzes, maks. 1000 W pie 230 V AC

Luminiscejošas lampas, maks. 500 W pie cos φ = 0,5, induktiva sledze pie 230 V AC 6 x maks. a 58 W, C ≤ 132 μF pie 230 V AC

Barošanas spriegums: 230 - 240 V/50 Hz

Pielietojums: Ėku iekštelpās

Sensorika: 5,8 GHz augstfrekvence

Raidjauda: aptuveni 1 mW

Uztveres lenkis: 360° ar 140° atveres lenki, iespējams ari caur stiklu, koku un planam sienām

Sniedzamiba: 1-8 m iestatams bez pakapem

Krēslas sliekšna iestatīsana: 2-2000 luksi

Laika iestatīšana: 5 s – 30 min

llgstošais apgaismojums: slēdzams (4 st.)

Aizsardzības klase: IP 54

“ Luminiscējošās lampas, energiju taupošās spuldzes, LED lampas ar elektronisku balastu (visu pieslēgto balastu kopējā kapacitāte atrodas zem dotās vērtības).

Princips

HF 3600 ir aktīvs kustību sensors un reağē - atkarībā no temperatūras - uz vismazākajām kustībām. lebūvētais augstfrekvences
sensors raida augstas frekvences magnētiskos vilņus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadjūmā lampas uztveres zonā sensors fi kse izmaņaņas atstarotajos vilņos. lebuvets mikroprocesors tad praktiski bez aiztures aktivizē komandu "leslēgt gaismu". Sensors var uzt- tvert arī kustības aiz durvīm, stikla rūfim vai plānām sienām.

Norādījumi drošībai

■ Pirms jebkādiem darbiem pie sensora, jäpärtrauc strāvas padevi tam!
Montāzas laikā pie- vienojarnais elektrības vads nedrikst atrasties zem sprieguma. Tādēl vispirms jāatslēdz elek- trība un ar sprieguma testeri jäpārbauda, vai sprieguma vairs nav.

■ Sensora instalēšana nozimē darbu ar elektrotikla spriegumu. Tadel instalacija javeic lietpratīgi un saskaņā ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasībām. (©-VDE 0100, ©-ÖVE-EN 1, ©-SEV 1000)

■ Lūdzam nemt vērā, ka sensors ir jānodrošina ar 10 A drošinātaju.
Tikla pieslēguma pievadvada diametrs nedrīkst pārsniegt 10 mm.

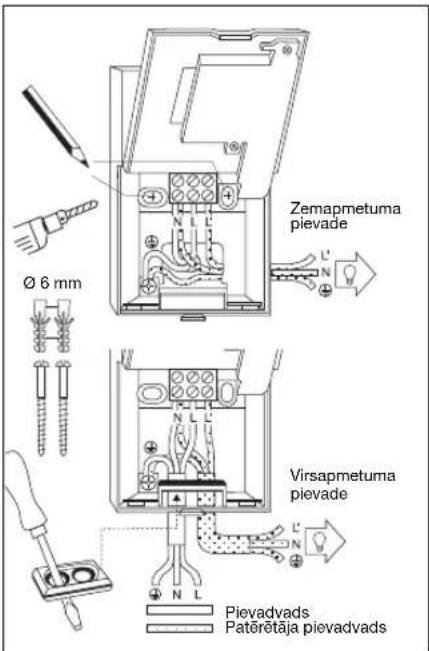

Instalēšana/montāža pie sienas

Uzstādīšana:

1. Nonemiet dizaina blendi
2. Atveriet korpusu 7
3. lezimējiet urbuma vietas,
4. Izurbiet caurumus, ievie-
   tojiet dibelus (6 mm)
5. Izlauziet sienu kabelu
   ievadisanai, atkaribā no
   ta, vai paredzeta virsap-

metuma vai zemapmetuma pievade un pieskrūvējiet korpusu. 6. Izvadiet un pieslēdziet tikla un patērētāja pievadvadu. Virsapmetuma pievades gadījumā, izman-tojiet blīvbāzni.

a) Elektrotikla pievadvada pieslēgums

Tikla pievadvadu veido
2-3 dzīslu kabelis:
L = fāze
N = nulles vads
PE = zemējums

Šaubu gadijumā ar sprieguma mērītāju ir jānosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jāatslēdz no strāvas tikla.

Fäze (L) un nulles vads (N) jäpieslëdz atbilstoši spaiļu iedalijumam. Aizsargvads jäpievieno sazemējuma kontaktam (⊥). Protams, elektrotīkla pievavadā var ierikot tikla slëdzi strāvas ieslëgšanai un izslëgšanai. Ilgstošam apgaismojumam tas ir priekšnosacijums (skat. sadaju Funkcijas).

b) Patērētāja pievadvada pieslēgums

Paterëtaja pievadvads gaismeklim arī sastāv no 2 vai 3 džīslu kabela. Gaismekla strāvas vads jäpiestiprina spailei, kas apzimēta ar L'. Nulles vads kopā ar stravas piedvadyada nulles dzīslu ir jäpieskrūve ar N apzimētai spalei. Aizsargvads ir jäpievieno sazemējuma kontaktam.

Svarīgi! Pieslēgumu sajaukšana var izraisit ierīces bojājumus.

1. Pieskrūvējiet korpusu un atkal aizveriet.
2. Iestatiet krēslas slieksni 4, laiku 5 un sniedzamību 6 (skat. nodaju Funkcijas). 9. Uzlieciet dizaina uzliku 2 un pieskrūvējiet ar drošības skruvi 1, lai izvairītos no nevēlamas nonemšanas.

Norāde! Montāžai pie sienas var izmantot arī pievienoto sienas iekšējo stūru turētāju. Kabelus erti iespējams no augšpuses ievadit aiz ierices un cauri virsapmetuma kabelu pie- vades atverei izvadit.

Sienas stūra stiprinājuma montāža

Ar pievienotajiem sienas stūra turētājiem sensoru var viegli piestiprināt iekšējos un ārejos sfūros. Urbjot zmantojet sienas stūra tu-rētāju, kā šablonu urbuma vietam. Šada veidā Jūs ur-bumu veiksiet pareizaja len- kī un sienas stūra turētā- ju būs iespējams uzmontēt bez problēmām.

Funkcijas

Krēslas sliekšna iestatījums (Reakcijas slieksnis) 4

Velarno sensora reakcijas slieksni iespējams bez pakāpēm iestafit robežās no 2 luksiem fidz 2000 luksiem. lestatījumu regulators pa labi fidz atdurei: dienasgaismas režīms apm. 2000 luksi (rūpnicas iestatijums). lestatījumu regulators pa

kreisi lidz atdurei: kreslošanas režims aptuveni 2 luksi. Iestatot uztveres lauku un pārbaudot gaismekja darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam lidz atdurei pa labi.

Laika iestatīšana (Izslēgšanas aizture) 5

Võlamo pieslēgtā gaismekja degšanas ilgumu var iestatīt bez starpposmiem no apm. 5 sekundēm līdz maksimāli 30 minūtēm, lestatījumu regulators pa kreisi līdz atdurei: isakais laiks apm. 5 s (rūpnīcas iestatījums) lestatījumu regulators pa labi līdz atdurei: ilgākais laiks apm. 30 min. Katra uztverta kustība pirms šī laika beigām izraisa pulksteņa pārstartēšanos.

Iestatot uztvers lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Norāde! Pēc katras gais-mekļa izslēgšanas uz 2 s ir partraukta jaunas kustības uztvere. Tikai pēc šī laika beigām senosa slēdzis atkal kustības gadījumā var ieslēgt gaismu.

Darbības rādiusa izvēle (Reakcija) 6

Vēlarno sensora reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no aptuveni 1 m līdz maksimālai sniedzamībai aptuveni 8 m. Pa kreisi līdz atdurei pagriezts iestatītājs

nozīmē minimālo sniedzamību (aptuven 1 m / rūp-nīcas iestatījums). Pa labi līdz atdurei pagriezts iestatītājs nozīmē maksimālo sniedzamību (aptuveni 8 m).

Papildu funkcijas, izmantojot tikla slēdzi

Ja tikla pievadā tiek instalēts tikla slēdzis, paralēli parastajām pieslēgta gaismekļa ieslēgšanas un

izslēgšanas funkcijām iespejamas šādas funkcijas:

Svarīgi! Vairākkārtējai slēdža nospiešanai būtu jānotiek atri vienai aiz otras (0,5 - 1 s robežas).

Sensora režims

1) leslēgt gaismu: slēdzis 1 x IZSL./IESL. Gaismeklis paliek ieslēgts uz iestatīto laiku.

2) Izslēgt gaismu: slēdzis 1 x IZSL. un IESL. Pieslēgts gaismeklis pēc 15 izslēdzas, t.i., pāriet sensora režimā.

Ilgstošais apgaismojums

1) leslēgt gaismu: slēdzi 2 x IZSL. un IESL. Sensors tiek iestafīts uz 4 stundu ilgstošo apgaismojumu (aiz lēcas deg sarkans LED). Beigās gaismeklis automatiski atkal pāriet uz sensora režimu (sarkanais LED vairs nedeg).

2) Izslēgt gaismu: slēdzis 1 x IZSL. un IESL. Gaismeklis pēc 15 s izslē-dzas, t.i., pariet sensora režīmā.

Pieslēgumu piemēri

1. Gaismeklis bez neitrālā vada 2. Gaismeklis ar neitrālo vadu

1. Pieslēgums ar divdaļigo slēdzi manuālam un automatīskam režīmam

2. Pieslēgums ar maiņas slēdzi ilgstošā apgaismojuma un automatikas režīmam Pozicija l: automatikas režīms

Pozicija II: ilgstoša apgaismojuma manuālais režīms

Uzmanību! Iekārtu izslēgt nav iespējams, iespējama ir tikai izvēle starp pozīciju I un pozīciju II.

1) piemēram, 1–4 x 100 W kvēlspuldzes
2) paterētāji, apgaismojums maks. 1000 W (skat. Tehniskie dati)
3) sensora pieslēguma spailes
4) internais ēkas slēdzis
5) internais ēkas dubultslēdzis, manuālais un automatikas režīms
6) internais ēkas maiņas slēdzis, automatikas un ilgstošā apgaismojuma režīms

Darbības traucējumi
Traucējums Cēlonis Risinājums

Sensors bez sprieguma	■ bojāts drošinātājs, sen-sors nav ieslēgts■ īssavienojums■ apildu maiņslēdzis ir IZSL.■ bojāts drošinātājs	■ jauns drošinātājs, ieslē-dziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ pārbaudiet pieslēgumus■ ieslēdziet■ jauns drošinātājs, pēc vajadzības pārbaudiet pieslēgumu
Sensors neieslēdzas	■ bojāta kvēlspuldze■ dienas gaismas režimā, krēslas sliekšņa iestati-jums ir nakts režimā■ apildu maiņslēdzis ir IZSL.■ bojāts drošinātājs	■ nomainiet kvēlspuldzi■ iestatiet atkārtoti■ ieslēdziet■ jauns drošinātājs, pēc vajadzības pārbaudiet pieslēgumu
Sensors neieslēdzas	■ nepārtraukta kustība uztveres laukā■ ieslēgta ilgstošā gaisma (deg sarkans LED)■ paralēli pieslēgts vēl viens sensors un tas vēl ir aktīvs	■ pārbaudiet uztveres zonu■ izslēdziet ilgstošo gaismu■ nogaidiet otra sensora laika iestatījumu
Sensora slēdzis vienmēr IESL./IZSL.	■ aizkari, puķe u.c. kustās sensora uztveres laukā un ar kustību to atkal ieslēdz	■ pārbaudiet uztveres zonu

CE Atbilstības deklarācija

Šis produkts atbilst

• Zemsprieguma direktivas 2006/95/EK,
• EMC direktivas 2004/108/EK,
• RoHS direktivas 2011/65/EK,
• R&TT direktivas 1999/05/EK.
• Elektromagnētiskās savietojamības direktīvas 2012/19/EK prasībām.

Garantijas saistības

Kā pircējam Jums attiecībā pret pardeveju ir speka likuma paredzētas garantijas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šis tiesības, ciktāl tādas pastāv Jūsu valsti. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionāla sensorikas produkta ipašibarn un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojarnību.

Sūdzibu lesniegšana Ja velaties reklamet Jusu iegādato produktu, lūdzu, nosūtiet to pilnā komplektā- cijā, aprimaksājot pasta izdev- vumus, pievienojot originālo čeku, kā ārī norādot pirku- ma datumu un produkta apzīmējumu, Jūsu pārdevē- jam vai tieši mums: SIA Ambergs, Krustabaznīcas iela 9, Rīga LV-1009. Tādēj mēs leasakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildibu par transporta bojājumiem un riskiem atpakaj sūtišan- nas ietvaros.

Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie

Ja Jums ir garantijas gadijums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienesta: [phone], [phone].
