IR Micro Office DALI2 - Rilevatore di movimento STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore a infrarossi passivo (PIR) con comando DALI-2 e Bluetooth Mesh
Marca	Steinel
Modello	IR Micro Office DALI2
Varianti	Montaggio a vista (AP), da incasso (UP), a soffitto (DE)
Dimensioni (AP)	Non specificato nel manuale (stima: diametro ~100 mm, altezza ~50 mm)
Peso	Non specificato (stima: ~150 g)
Alimentazione	220-240 V~, 50/60 Hz
Consumo in standby	0,4 W (senza reattore elettronico)
Interfaccia DALI	Linea di comando a 2 fili, master singolo, 40 mA max (secondo IEC 62386-101)
Corrente di alimentazione max	250 mA
Angolo di rilevamento	360°
Portata rilevamento movimento (tangenziale)	6 x 6 m (altezza 2,8 m)
Portata rilevamento presenza (radiale)	4 x 4 m (altezza 2,8 m)
Altezza di montaggio ottimale	2,8 m
Soglia crepuscolare	2 - 1000 lux (regolabile), modalità giorno (∞)
Tempo di ritardo illuminazione principale	5 s a 60 min (regolabile)
Grado di protezione	IP20 (interno)
Temperatura di esercizio	0 °C a +40 °C
Frequenza Bluetooth	2,4 - 2,48 GHz
Potenza di trasmissione Bluetooth	10 dBm (10 mW max)
Funzioni principali	Modalità automatica/semi-automatica, regolazione luce costante, illuminazione di base, apprendimento, modalità presentazione, limitazione zona di rilevamento, raggruppamento Bluetooth
Ingresso pulsante (S)	Sì, per comando manuale (Accensione/Spegnimento, dimmerazione, scene)
Configurazione	Tramite app Steinel Connect (Bluetooth Mesh)
Pulizia e manutenzione	Pulire a secco con un panno morbido senza detergente
Sicurezza	Installazione da parte di un professionista qualificato, rispetto delle norme elettriche (es. CEI 64-8)
Garanzia del produttore	5 anni

Domande frequenti - IR Micro Office DALI2 STEINEL

Come installare il rilevatore IR Micro Office DALI2?

L'installazione deve essere eseguita da un elettricista qualificato. Spegnere l'alimentazione elettrica prima di qualsiasi intervento. Seguire i passaggi di montaggio in base alla variante (a vista, da incasso o a soffitto): segnare i fori, collegare il cavo di rete e il bus DALI, avvitare il modulo sensore, posizionare il coperchio, quindi accendere. Configurare successivamente tramite l'app Steinel Connect.

Quali sono le impostazioni predefinite di fabbrica?

Le impostazioni di fabbrica sono: modalità completamente automatica, tempo di ritardo di 5 minuti, illuminazione di base spenta, regolazione luce costante attivata con una soglia di 500 lux. Questi parametri vengono attivati al primo avvio o dopo un reset tramite l'app.

Come configurare il rilevatore tramite Bluetooth?

Scaricare l'app Steinel Connect dall'App Store (iOS/Android). Attivare il Bluetooth sullo smartphone. Aprire l'app e seguire le istruzioni per associare il rilevatore. La prima connessione registra una chiave di rete che impedisce accessi non autorizzati. È quindi possibile creare gruppi, regolare temporizzazioni, soglie di luminosità, ecc.

Qual è la differenza tra la modalità automatica e semi-automatica?

In modalità completamente automatica, l'illuminazione si accende e si spegne automaticamente in base alla presenza e alla luminosità. È anche possibile accenderla manualmente. In modalità semi-automatica, l'illuminazione si spegne solo automaticamente; l'accensione deve essere eseguita manualmente tramite un pulsante (ingresso S). Questa modalità richiede un pulsante collegato.

Come regolare la portata e la zona di rilevamento?

La portata predefinita è 6 x 6 m (movimento tangenziale) e 4 x 4 m (presenza radiale). Per limitare la zona, utilizzare le calotte di copertura fornite: riducono la portata a 3 x 6 m (movimento) e 2 x 4 m (presenza). Montare le calotte inserendo i ganci anteriormente e spingendo verso il retro.

Cosa fare se il rilevatore non si accende?

Verificare innanzitutto che l'interruttore di rete sia in posizione ON e che il fusibile non sia scattato o difettoso. Controllare il cablaggio e l'assenza di cortocircuito. Se il problema persiste, regolare la soglia di attivazione (crepuscolare) tramite l'app. Se necessario, eseguire un test di movimento: il LED deve accendersi in modalità test.

È possibile utilizzare il rilevatore con lampadine LED o fluorescenti?

Sì, il rilevatore è compatibile con i reattori elettronici DALI (Control Gear) per lampade LED, fluorescenti, ecc. Funziona come controller applicativo master singolo secondo la norma IEC 62386-103. Assicurarsi che i reattori siano conformi DALI e che la lunghezza del cavo tra il rilevatore e i reattori non superi i 300 m (con 1,5 mm²).

Come funziona la regolazione della luce costante?

Questa funzione mantiene un livello di luminosità costante (valore di setpoint) regolando automaticamente la potenza degli apparecchi di illuminazione. Se la luce diurna è sufficiente, l'illuminazione può spegnersi completamente (se il livello minimo di dimmerazione è 0%). Non appena la luminosità ambientale scende al di sotto del setpoint, l'illuminazione si riaccende. È possibile regolare il setpoint tramite l'app o la funzione di apprendimento.

Come ripristinare il rilevatore alle impostazioni di fabbrica?

Utilizzare l'app Steinel Connect: andare nelle impostazioni del dispositivo e selezionare l'opzione di ripristino. Questo cancella tutte le impostazioni personalizzate e ripristina i valori di fabbrica (modalità automatica, temporizzazione 5 min, regolazione costante a 500 lux). Il ripristino può essere effettuato anche scollegando e ricollegando l'alimentazione, ma ciò non ripristina automaticamente le impostazioni di fabbrica.

Qual è la garanzia del prodotto?

Steinel offre una garanzia del produttore di 5 anni sul perfetto stato e buon funzionamento del rilevatore. Copre i difetti materiali, di fabbricazione e di costruzione. Per far valere la garanzia, contattare il rivenditore con la prova d'acquisto originale (data e designazione del prodotto). Maggiori informazioni su www.steinel-professional.de/garantie o telefonicamente al numero 03 20 30 34 00.

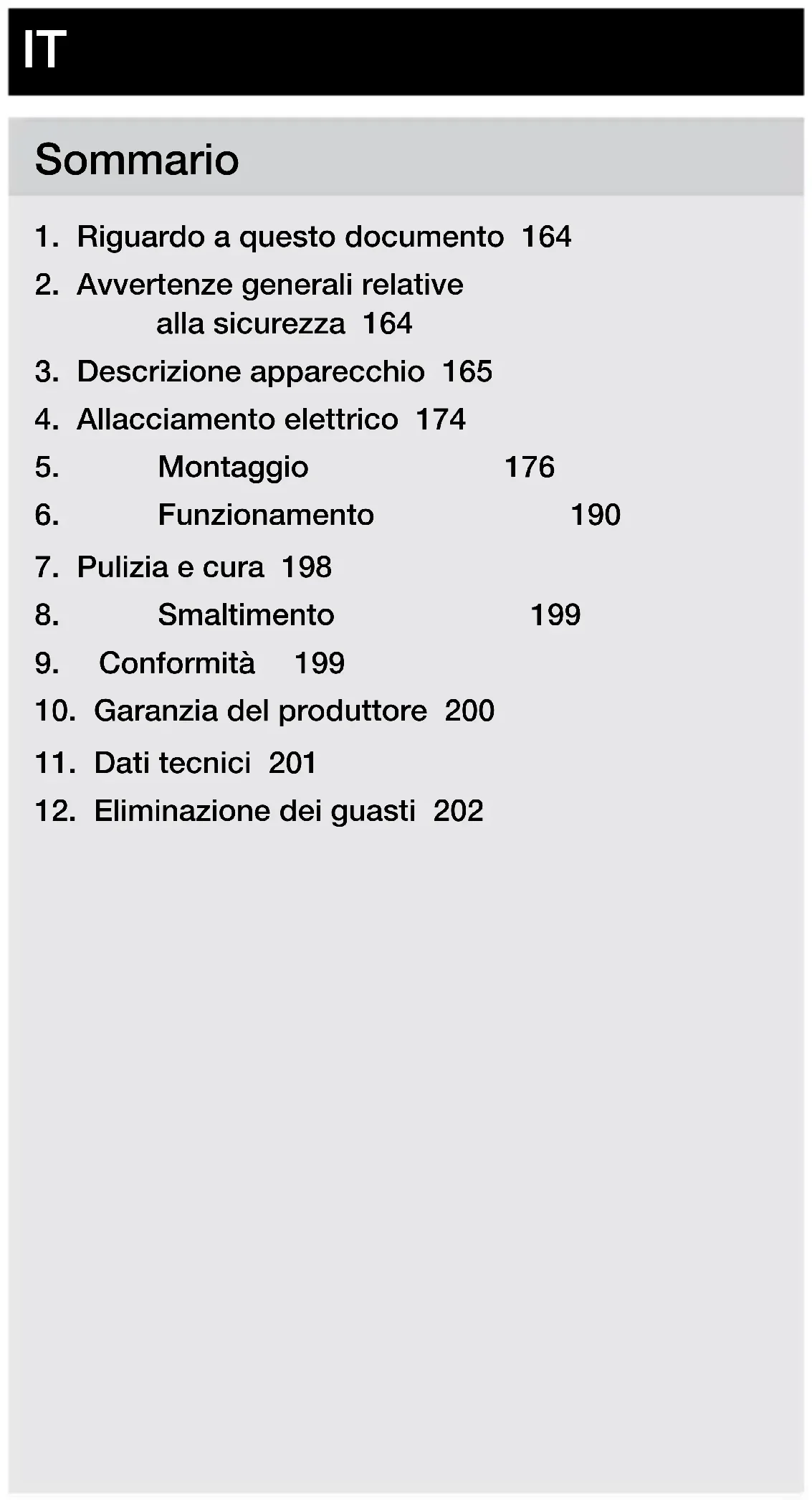

MANUALE UTENTE IR Micro Office DALI2 STEINEL

1. Riguardo a Anythingo 164
2. Avverenze generali relative alla sicurezza 164
3. Descrizione apparecchio 165
4. Allacciamento elettrico 174
5. Montaggio 176
6. Funzionamento 190
7. Pulizia e cura 198
8. Smaltimento 199
9. Conformità 199
10. Garanzia del produttore 200
11. Dati tecnici 201
12. Eliminazione dei guasti 202

1. Riguardo a questo documento

• Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa notre approvazione.
• Con riserva di modifiche legate ai progressi della Tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio.

Vengono fatti particolarmente presenti i possibili pericoli.

L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attendamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo disponibile accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.
• Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.

• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo

• Sensore per il montaggio al soffitto per interni.

Principio di funzionamento

• Il sensore a infrarossi integrato rileva le radiazioni termiche provenienti da corpi in movimento (per es. persone, animali). La radiazione termica viene trasformata elettronically e provoca l'accensione automatica del faro LED.
• Il rilevamento del movimento di massima sicurezza lo si ottiene con il montaggio dell'apparecchio in posizione perpendicolare rispetto alla direzione di marcia.
• Se la persona si dirige direttamente versus l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato.
• Ostacoli (come per es. alberi. muri o lastre di vetro) potrebbero limitare o renderere impossibile il rilevamento del movimento.
• Improvisi sbalzi di temperatura dovuti alle influenze atmossferiche non vengono distincti dalle fonti di calore.

Certificazione:

quanto prodotto è certificato secondo CEI 62386-103 come controlleri di applicazioni a master singolo. La sua certificazione DALI 2 copre quando solo le applicazioni in cui al bus DALI sono collegati solo ballast DALI ("Control Gear").

IR Micro Office DALI-2 APC AP: variante per montaggio a intonaco
IR Micro Office DALI-2 APC UP: Variante per montaggio a scomparsa
IR Micro Office DALI-2 APC DE: Variante per montaggio a soffitto

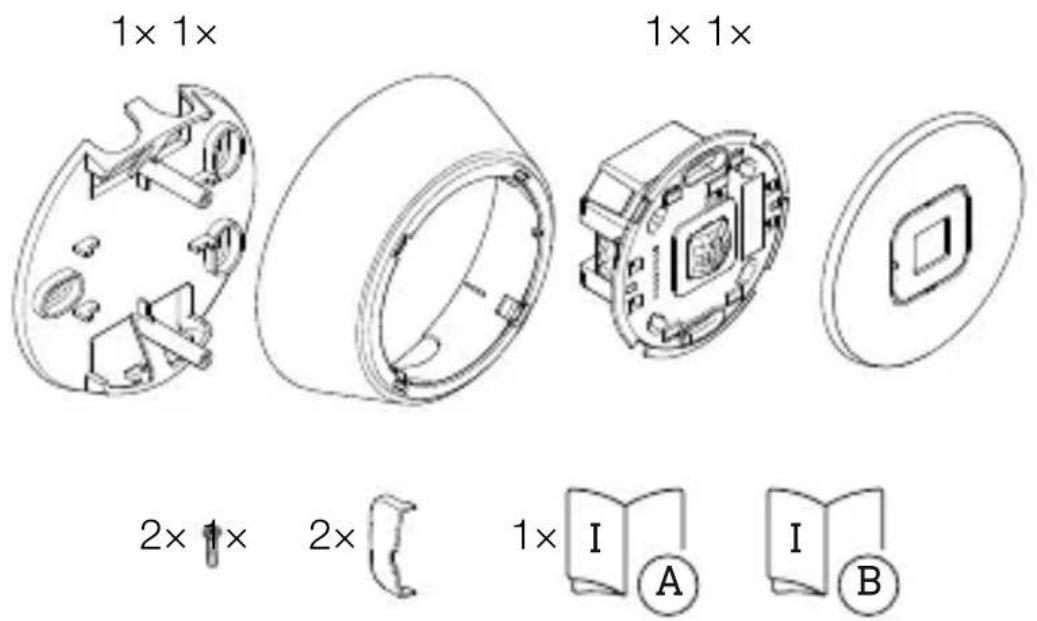

Fornitura IR Micro Office DALI-2 APC AP

3.1

• 1 ritegno per soffitto
  -1 telaio
• 1 modulo sensore
• 1 copertura
• 2 viti piccole
• 2 gusci di copertura
• 1 scheda dati sulla sicurezza
• 1 avvio rapido

Fornitura IR Micro Office DALI-2 APC UP

3.2

• 1 modulo sensore
• 1 copertura
• 2 gusci di copertura
• 1 schedatidisussicurezza
• 1 avvio rapido

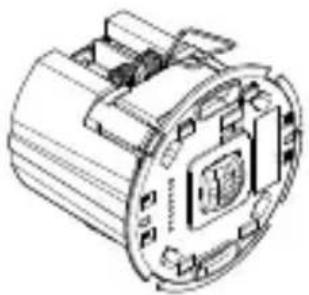

Fornitura IR Micro Office DALI-2 APC DE

3.3

1x

1x

2 ×

1x

1x

• 1 modulo sensore
• 1 copertura
• 2 gusci di copertura
• 1 schedatidisussicurezza
• 1 avvio rapido

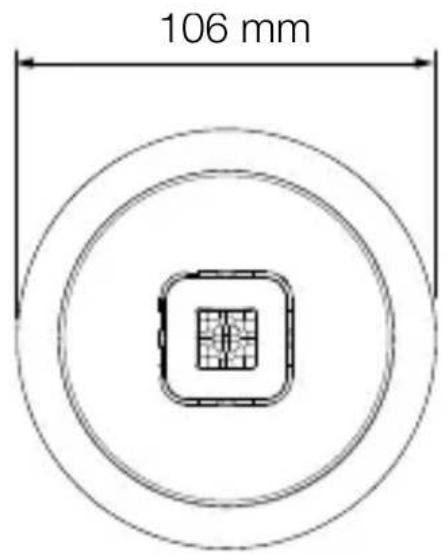

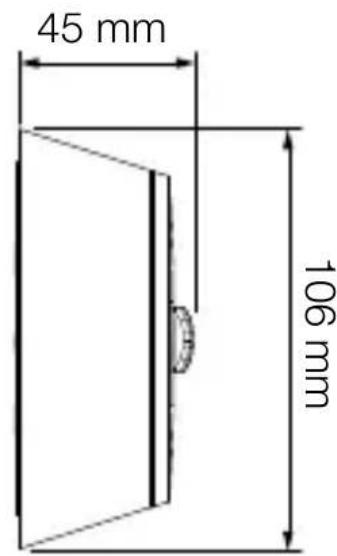

Dimensioni del prodotto IR Micro Office DALI-2 APC AP

3.4

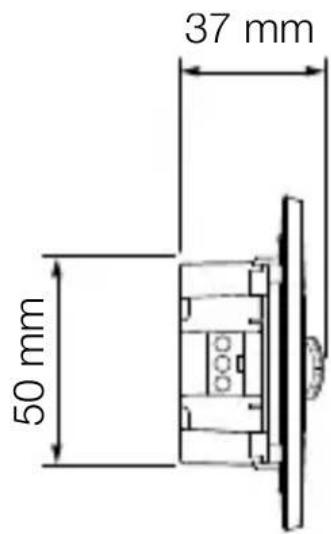

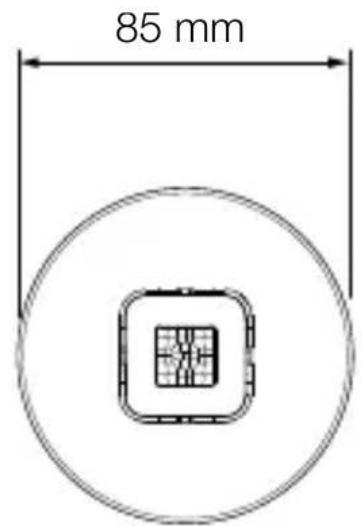

Dimensioni del prodotto IR Micro Office DALI-2 APC UP

3.5

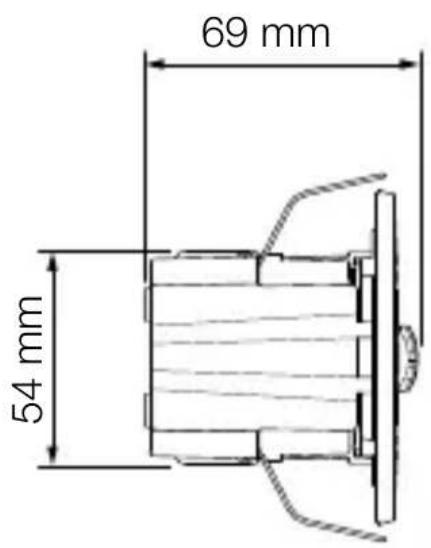

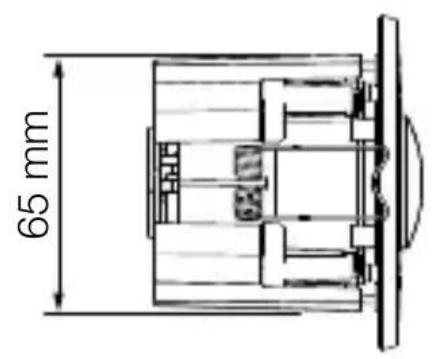

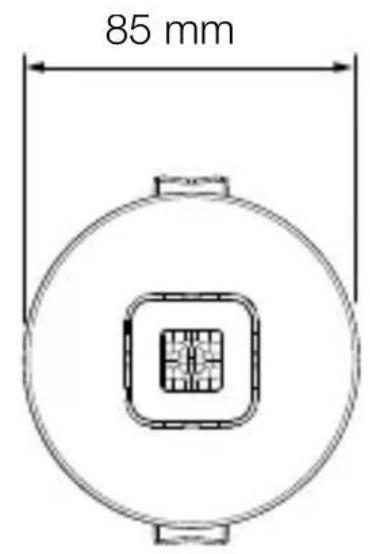

Dimensioni del prodotto IR Micro Office DALI-2 APC DE

3.6

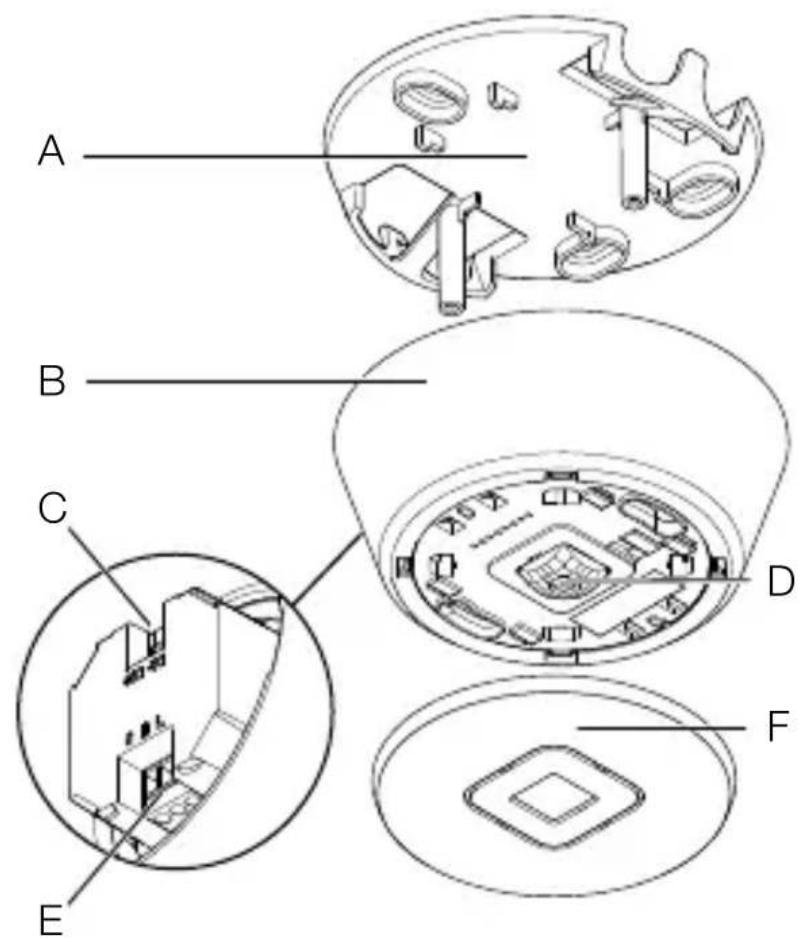

Panorama del dispositivo IR Micro Office DALI-2 APC AP

3.7

A Ritegno per soffitto
B Telaio
C Connessione DALI-2
D Modulo sensore
E Connessione elettrica
F Copertura

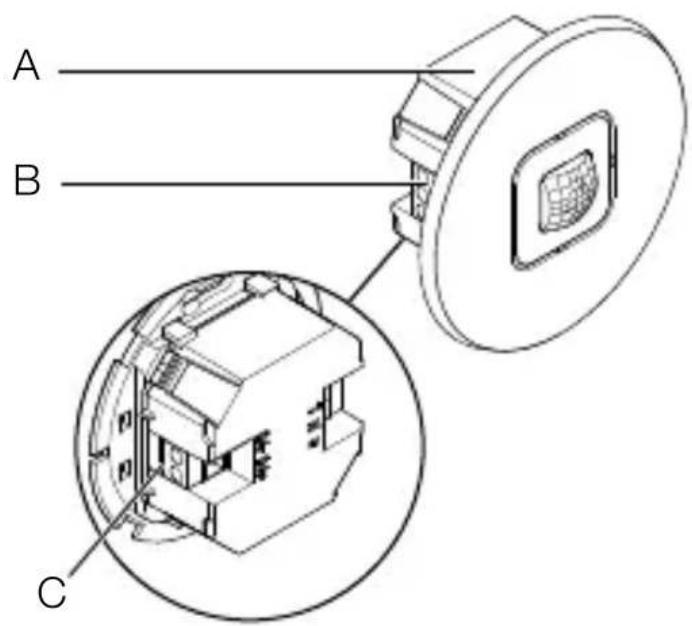

Panorama del dispositivo IR Micro Office DALI-2 APC UP

3.8

A Modulo sensore
B Connessione elettrica
C Connessione DALI-2

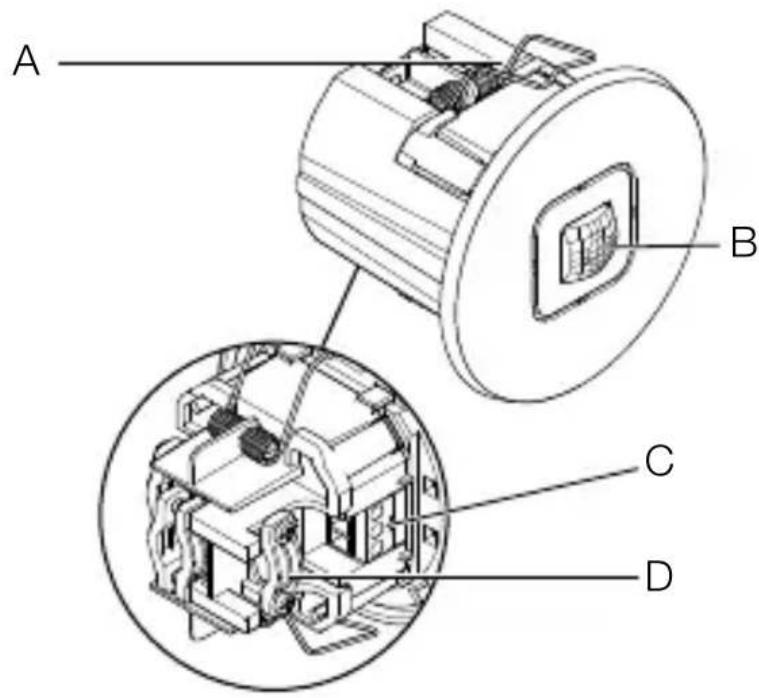

Panorama del dispositivo IR Micro Office DALI-2 APC DE

3.9

A Fermo
B Modulo sensore
C Connessione elettrica
D Scarico trazione

4. Allacciamento elettrico

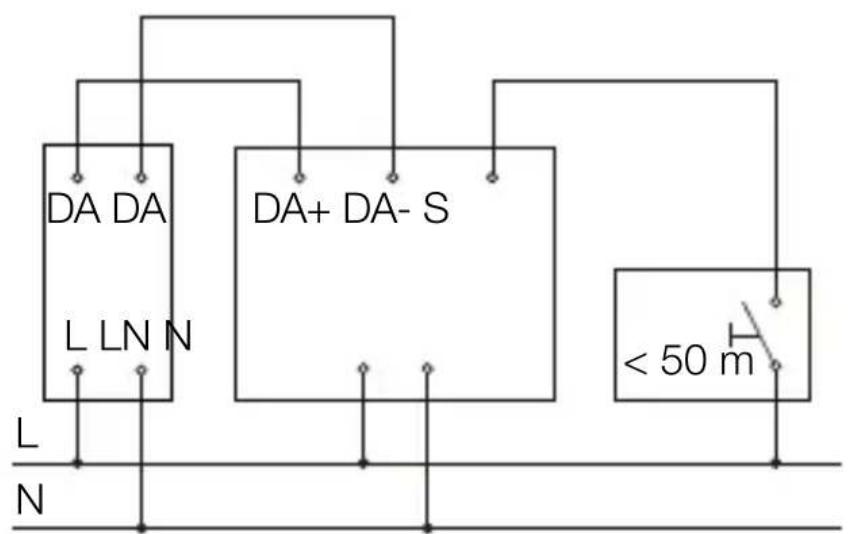

Schema elettrico

4.1

ABC

Il cavo di rete è costituito da un cavo multipolare:

L = Fase (di prevalenza nero, marrone o grigio)

N = Filo neutro (di prevalenza blu)

S = Pulsante

DA+ = Collegamento al BUS DALI

DA- = Collegamento al BUS DALI

A = Luce DALI

B = Sensore (controller applicazione)

C =Pulsante

L'apparecchio può essere allacciato elettricamente a valle di un interrottore di rete, perché sia garantito che quest'ultimo rimanga sempre acceso.

Per il cablaggio del sensore vale quando segue: Secondo VDE 0100 520 Sezione 6, per il cablaggio tra il ballast DALI ("Control Gear") e l'Application Controller DALI è consentito utilizzato un cavo multipolare contenente sua linee di tensione di rete che le linee di lavoro (ad es. NYM 5 × 1,5 ).

La lunghezza massima del cavo tra l'Application Controller DALI e il ballast DALI ("Control Gear") non deve superare i 300 m (con 1,5 mm²). Dop o l'installazione e l'accensione, il LED del sensore si accende per 10 secondi.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provedere affinché l'alimentazione di rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni nonMETTere in funzione l'apparecchio.

• Selezionare il luogo di montaggio adatto.

• Tenendo in considerazione del raggio d'azione.

• Tenendo in considerazione il rilevamento del movimento
  -Protetto da vibrazioni.
• Campo di rilevamento privo di ostacoli.
• Non in aree a rischio di esplosion.
• Non su superfici lavorante inflammabili.
  -Almeno 50 cm di distance da altri sensori.
  -Lunghezza della linea tra sensore e pulsante < 50 m.

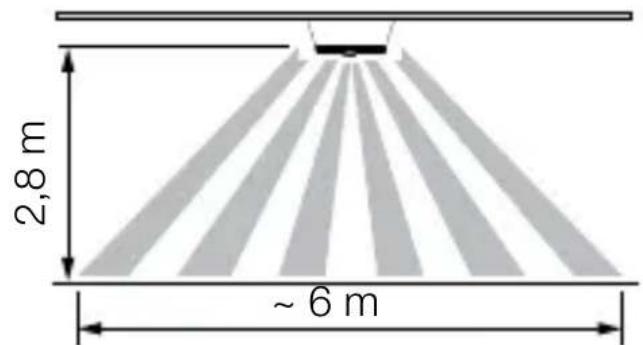

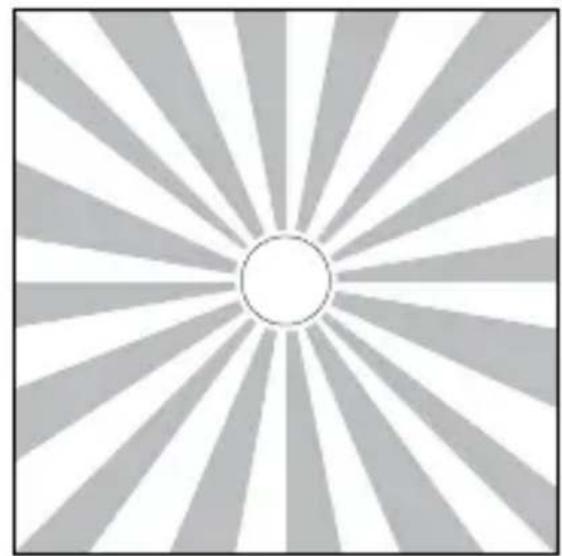

Raggio d'azione

5.1

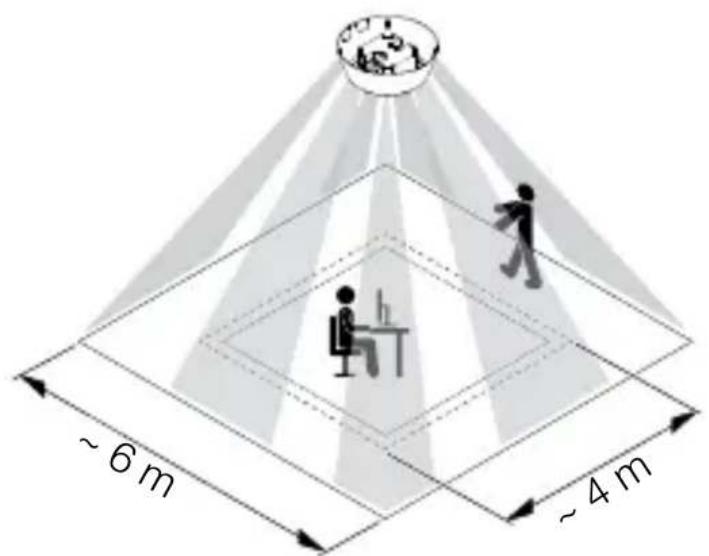

Rilevamento del movimento

5.2

Fasi di assemblaggio IR Micro Office DALI-2 APC AP

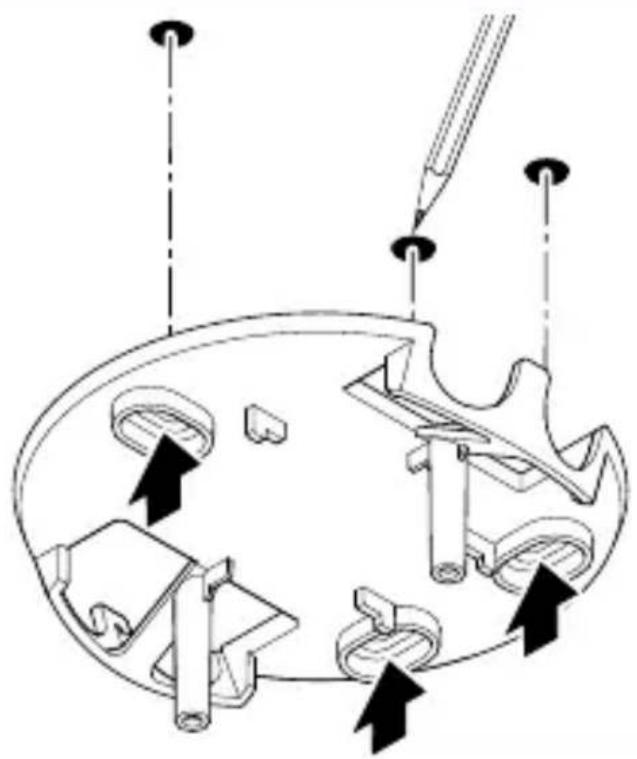

5.3

• Assicurarsi che l'alimentazione di tensione sia disinserita.
• Segnare i fori.

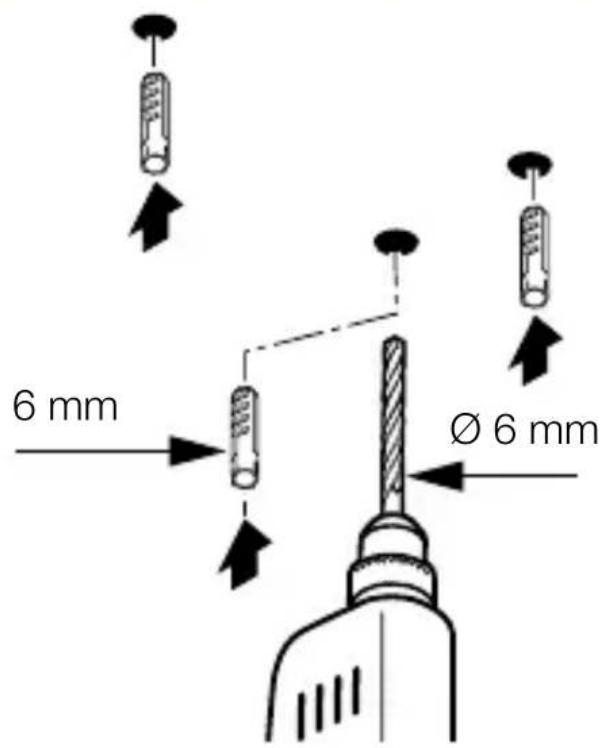

5.4

• Effettuare i fori (Ø 6 mm) e insere i tasselli.

5.5

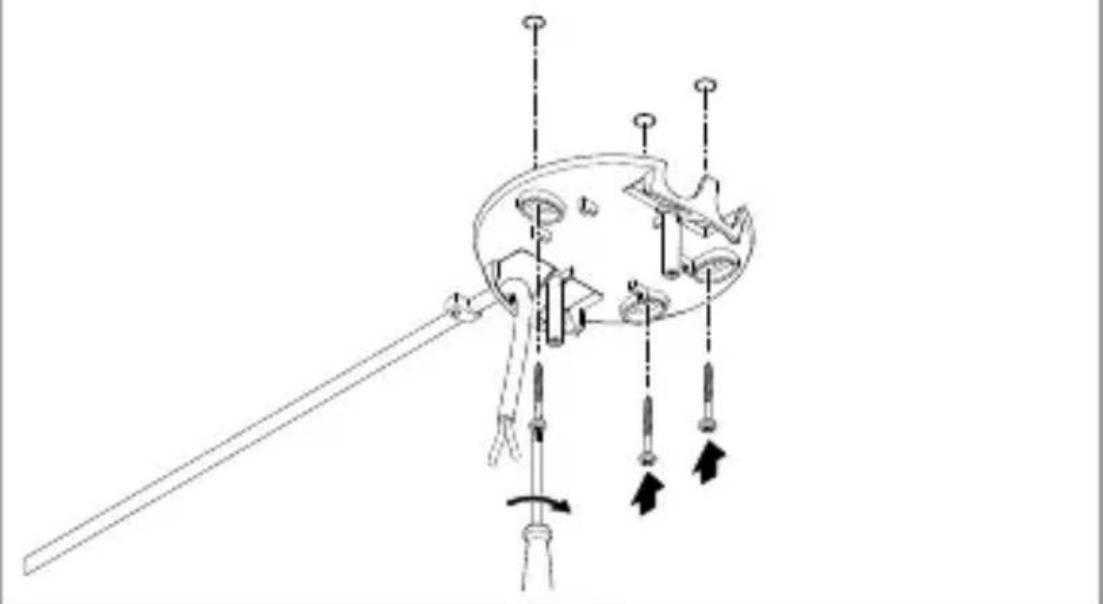

• Tirare il cavoattraverso l'apertura.
• Avvitare il ritegno da soffitto.

5.6

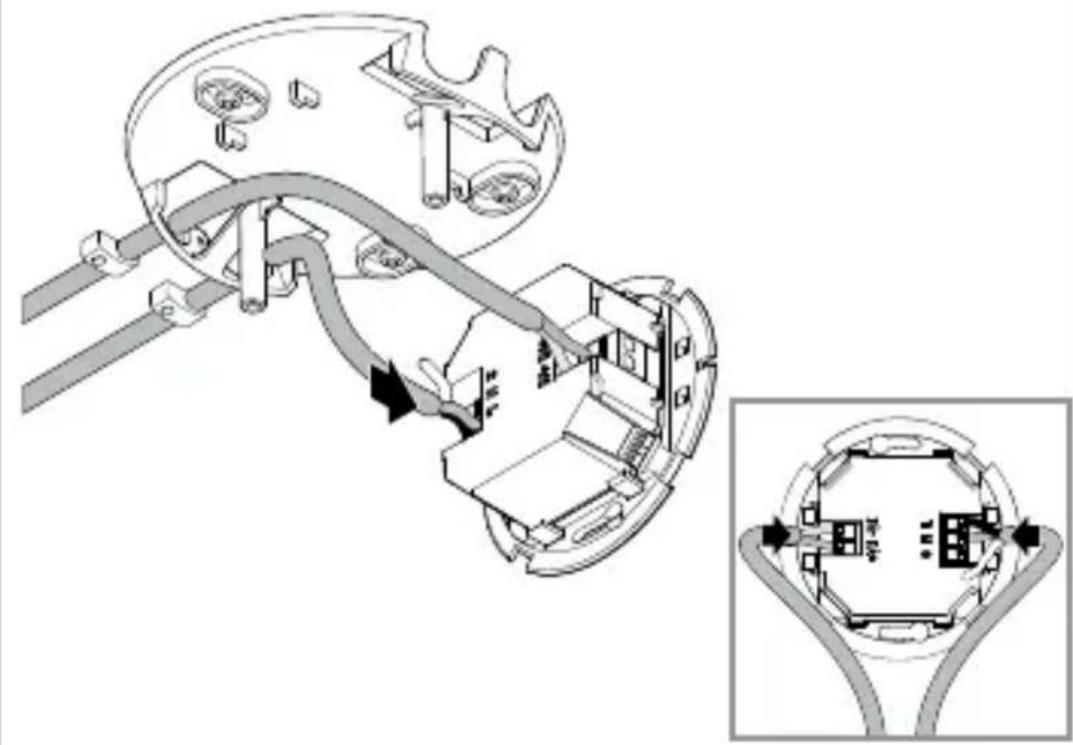

• Collegare il cavo di alimentazione e il bus DALI secondo lo schema elettrico.

"4. Allacciamento elettrico"

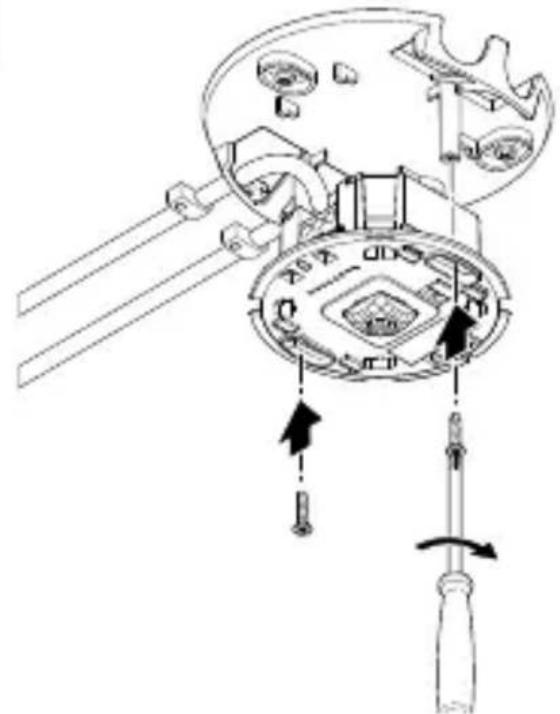

5.7

• Avvitare il modulo sensore.

5.8

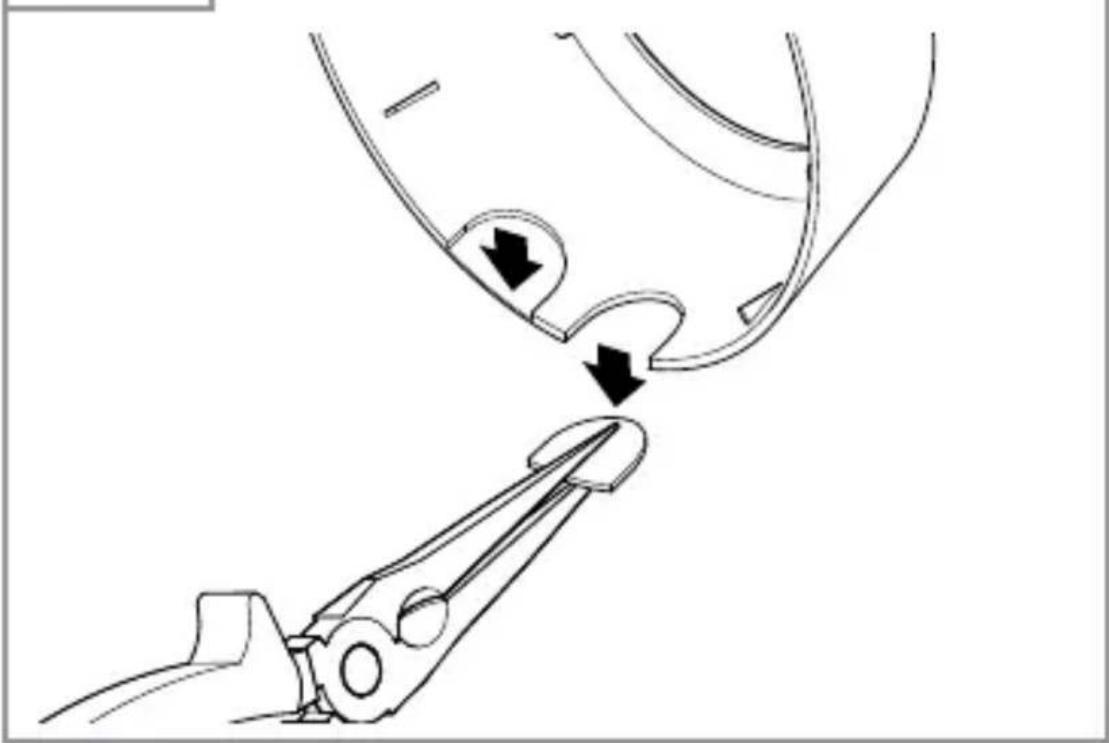

• Se necessario, staccare le linguette dal telaio.
  Durante tale operazione, prestareattenzione al perdo di orientamento del modulo sensore!

5.9

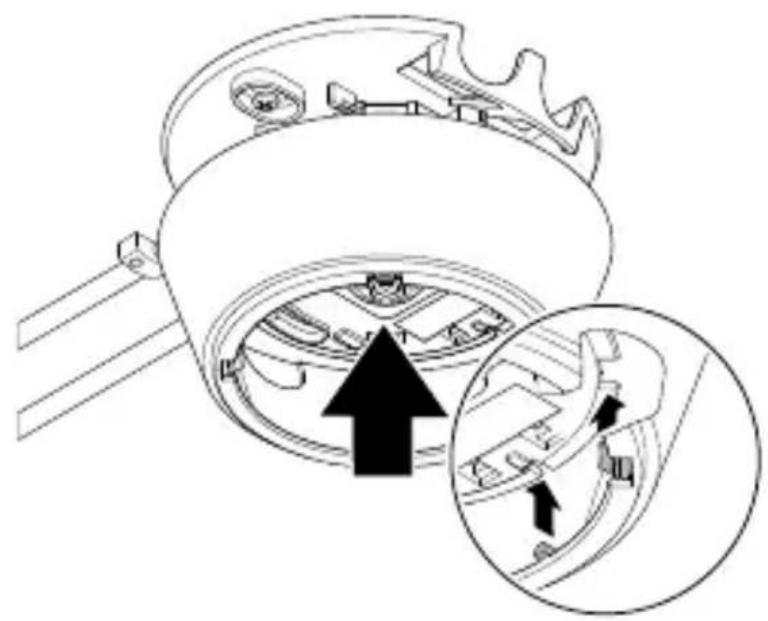

• Posizione are il telaio secondo il corretto orientamento, prestando attenzione alle tacche.

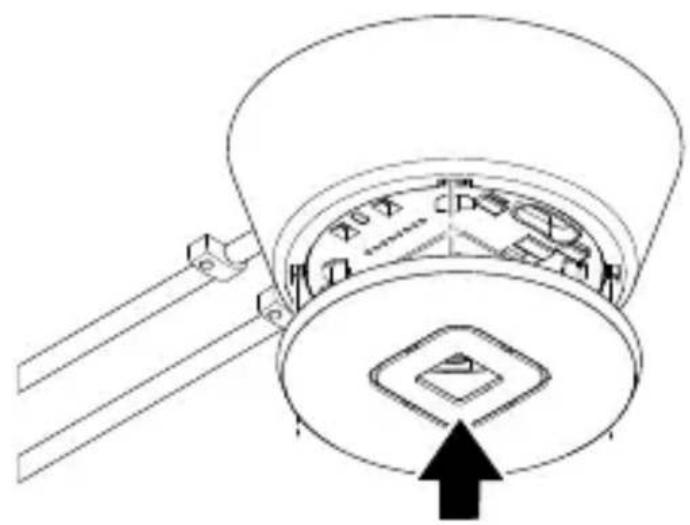

5.10

Applicare la copertura.

5.11

• Accendere l'alimentazione elettrica.
• Impostare le funzioni. "6. Funzionamento"

Fasi di assemblaggio IR Micro Office DALI-2 APC UP

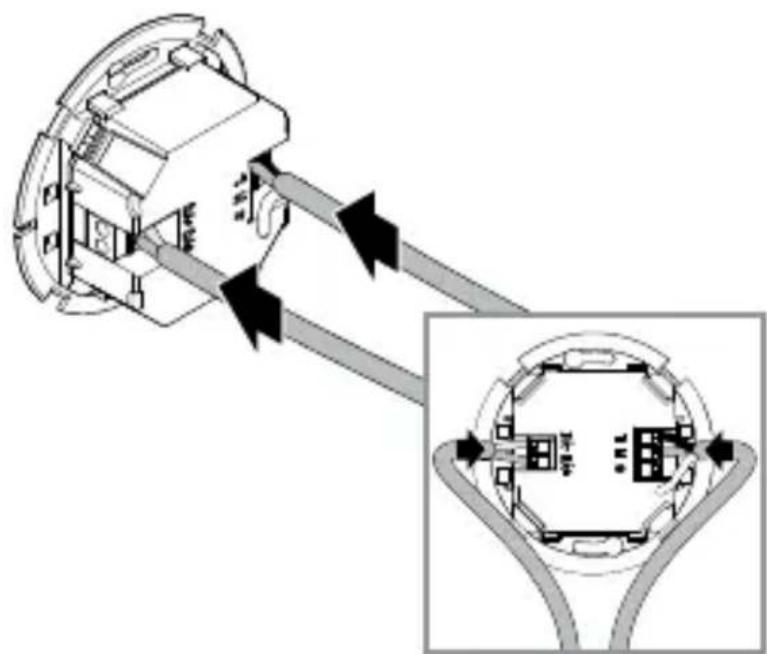

5.12

Assicurarsi che l'alimentazione di tensione sua disinserita.
- Collegare il cavo di alimentazione e il bus DALI secondo lo schema elettrico.

"4. Allacciamento elettrico"

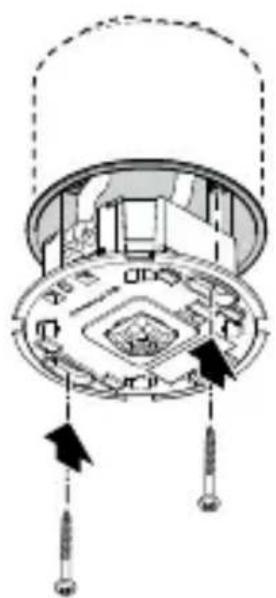

5.13

• Avvitare il modulo sensore.

5.14

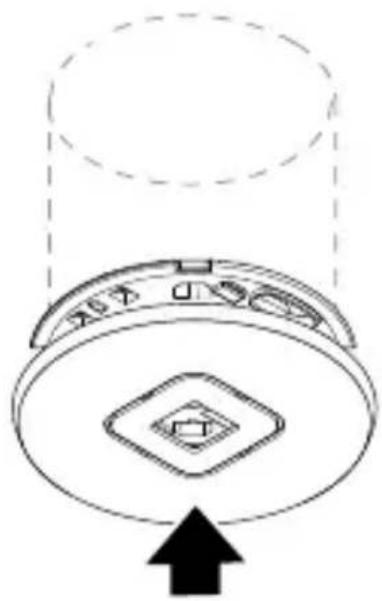

Applicare la copertura.

5.15

• Accendere l'alimentazione elettrica.
• Impostare le funzioni.

"6. Funzionamento"

Fasi di assemblaggio IR Micro Office DALI-2 APC DE

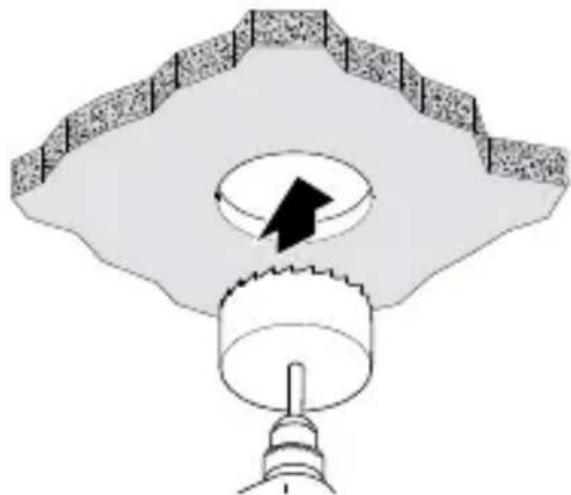

5.16

• Assicurarsi che l'alimentazione di tensione sia disinserita.
• Praticare un foro da 68 mm di diametro nel controsoffitto.

5.17

• Aprire l'alloggiamento.

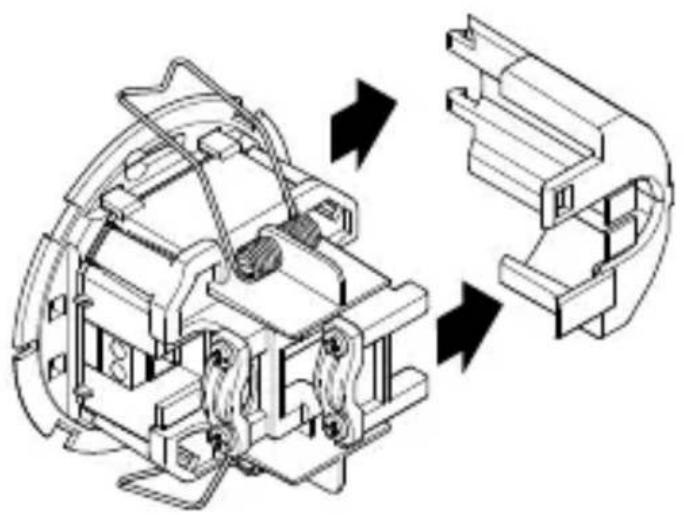

5.18

Rimuovere il pannello laterale.

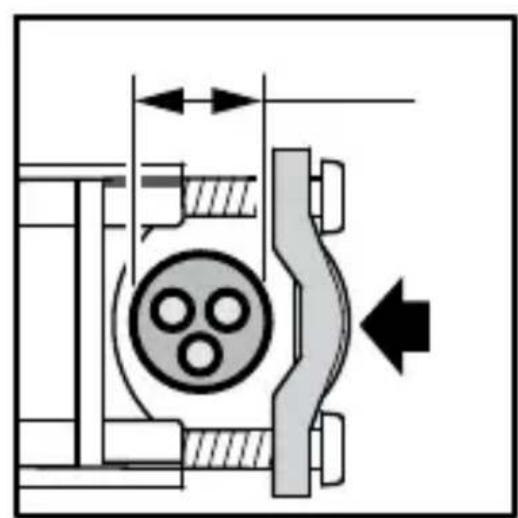

5.19

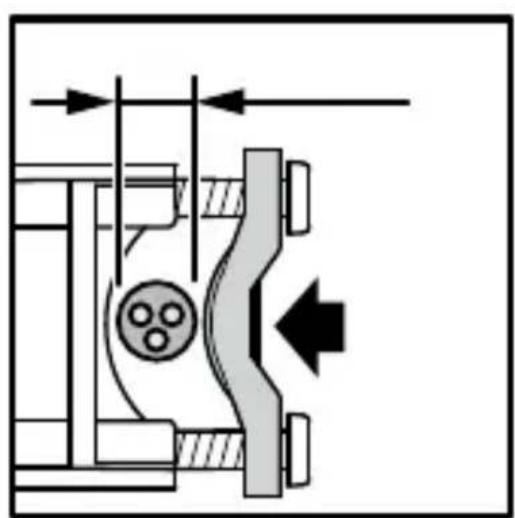

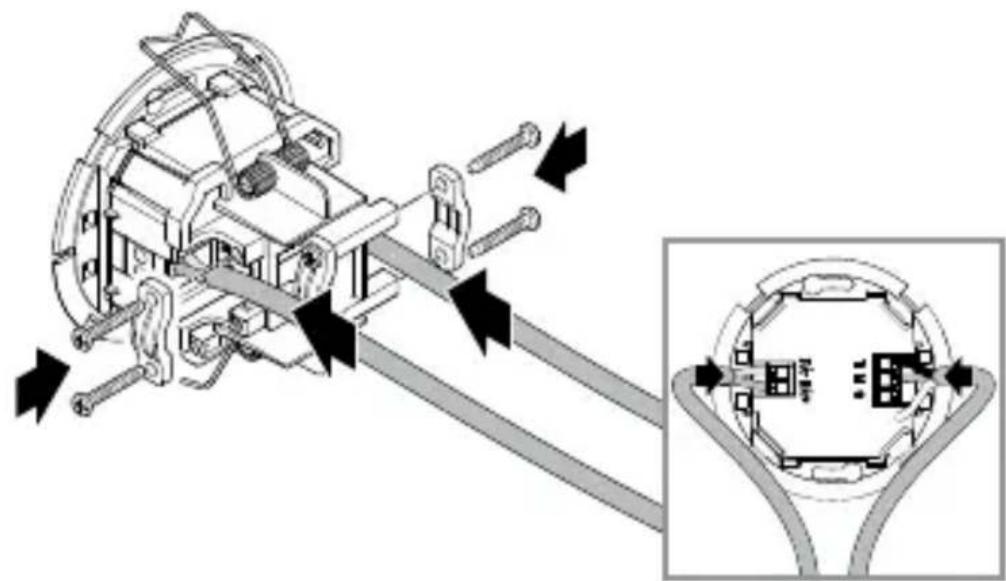

• Diametro del cavo bloccabile 7,6 mm - 14,5 mm:

• Cavo di diametro grande (a sinistra).

Applicare la staffa passacavo come molto a sinistra.

• Cavo di diametro piccolo (destra):

Fissare la staffa passacavo come molto a destra.

5.20

• Collegare il cavo di alimentazione e il bus DALI secondo lo schema elettrico.
  Applicare i passacavi. "4.Allacciamento elettrico"

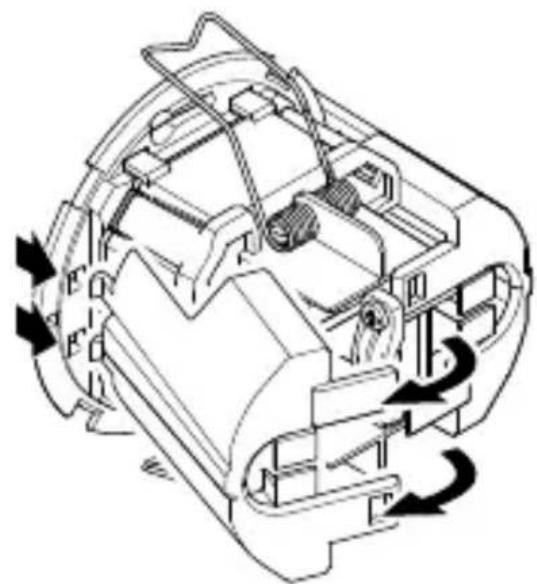

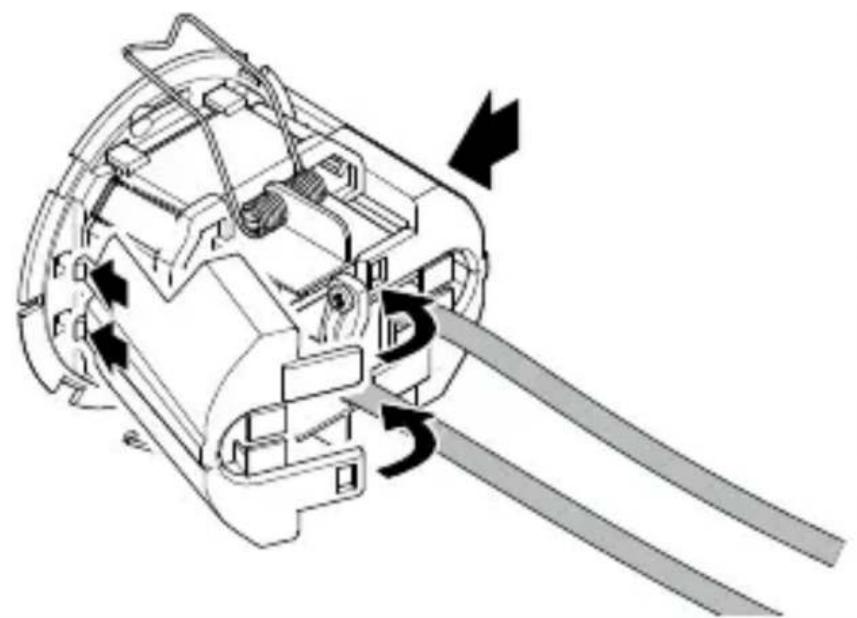

5.21

• Fare cli cui pannelli laterali.
• Se necessario, rimuovere le alette dai pannelli laterali per inseire i cavi.

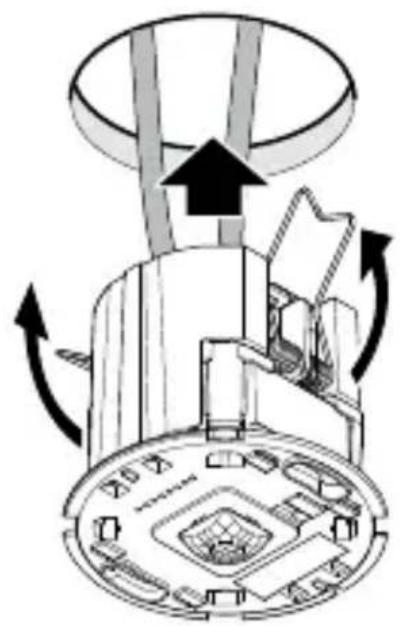

5.22

• Comprimere le molle verso l'alto e insere il modulo sensore nel controsoffitto.

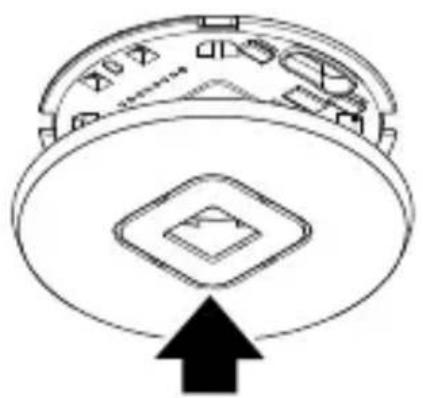

5.23

Applicare la copertura.

5.24

• Accendere l'alimentazione elettrica.
• Impostare le funzioni.

"6. Funzionamento"

6. Funzionamento

Impostazioni di fabbrica

(prima della messa in servizio tramite l'app Steinel Connect)

• Completamente/semiautomatico:

Funzionamento completeness automatico

• Impostazione tempo luce principale: 5 minuti
• Luce di base: Off
• Valore di luminosità di riferimento: interno
• Regolazione luce costante: attivata
• Soglia di regolazione luce costante: 500 Ix

Le impostazioni di fabbrica si attivano:

• Alla prima messa in funzione del rilevatore di presenza.
  -In caso di resettramite l'app

App Steinel Connect

Per configurare il sensore con uno smartphone o un tablet, è necessario scaricare l'app STEINEL Connect dall'AppStore. è necessario uno smartphone o un tablet con Bluetooth.

Android iOS

Rete Bluetooth (rete Bluetooth)

Il sensore è conforme allo standard di rete Bluetooth. Può essere collegato in rete con tutti i prodotti conformi allo standard di rete Bluetooth. Il sensore viene configuratotramite l'app Steinel Connect. Alla prima connessione tra il sensore e l'app Steinel Connect, le chiavi di rete corrispondenti vengono salute sullo smartphone o sul tablet. La chiave di rete impedisce l'accesso non autorizzato al sensore.

Per effettuare l'accesso da un altro smartphone o tablet, occorre condidere la chiave di rete.

Funzione LED

Inizializzazione: il LED si accende per 10 secondi.

Identificazione: il LED lampeggia agli secondo.

Normale funzionamento: LED spento.

Funzionamento di prova movimento: LED accesso.

Modalità test nessun movimento: LED spento.

Raggruppamento Bluetooth

È possibile utilizzare il dispositivo come sensore singolo o collegare più sensori per formare gruppi.

Tutti i sensori assegnati a un gruppo agiscono in base ai parametri di gruppo impostati nell'app Steinel Connect.

In gli gruppo deve essere selezionato un sensore per la misurazione della luminosità. Tutti i partecipanti del gruppo adottano il valore di luminosità trasmesso da quello sensore.

Funzione gruppo adiacente

I gruppi adiacenti vengono assegnati al gruppo di sensori attivo alla funzione gruppo adiacente. Il gruppo reagisce ai segnali di attivazione del gruppo adiacente assegnato e commuta in base alle impostazioni.

Funzionamento completeness automatico

L'illuminazione si accende e si spegne automaticamente a seconda della luminosità e della presenza.

L'illuminazione può essere accesa manualmente in qualsi-asi momento.

Ilchio automatico viene temporaneamente interrotto.

Funzionamento semiautomatico

L'illuminazione si spegne solo automaticamente.

L'accensione avviene manualmente, la luce deve essere richiesta con un pulsante e resta accesa per il tempo di incidenza impostato.

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 1.000 Lux.

funzionamento con luce diurna (indipendente)mente alla luminosità)

funzionamento crepuscolare (ca. 2 Lux)

Funzionamento diurno

Il funzionamento diurno viene avviato impostando l'impostazione crepuscolare al massimo. Durante il funzionamento diurno, il sensore accende l'illuminazione indipendentemente alla luminosità dell'ambiente se viene rilevato un movimento.

Teach

Con l'aiuto della funzione di appendimento Teach, l'impostazione crepuscolare o il valore target per il controllo della luce costante possono essere impostati automaticamente in base alle condizioni di luce misurate. Quando il controllo della luce costante è disattivato, l'impostazione crepuscolare viene impostata sul valore attualmente misurato per la luminosità ambientale. La luce si spegne automaticamente durante il processo. Se il controllo della luce costante è attivo e la luce è accesa, il setpoint per il controllo viene inceve impostato sul valore di luce misurato. La luce dovrebbe essere precedentemente modulata manua-mente, in modo da raggiungere il valore target con la massima precisione. É inoltre possibile eseguire l'apprendimento a un'ora specifica.

Controllo della luce costante

Se esta funzione è attivata, l'illuminazione viene regolata su un setpoint di luminosità costante. Il setpoint di luminosità corrisponde alla soglia di intervento impostata per la regolazione automatica della luminosità o al valore di luminosità impostatotramite la funzione di appendimento.

Luce principale

Le impostazioni nella luce principale definiscono il compo-tamento per l'accensione dell'illuminazione in presenza di qualcuno.

Quando il controllo della luce costante è disattivato, l'emissione luminosa richiesta viene impostatatramite il livello di regolazione della luminosità.

Quando il controllo della luce costante è attivato, l'illumina-zione viene regolata sul valore di luminosità impostato.

L'émissione luminosa minima al di sotto della quale il controller non deve scendere viene quando impostatatramite il livello di regolazione. Se viene selezionato 0% ,il controller cui spagnere completingamente l'illuminazione se la luce diurna è sufficiente. Se la luminosità scende nuovamente al di fatto del valore nominale, il controller riaccende automaticamente l'illuminazione.

La durata di illuminazione desiderata della luce principale cui quodesserere impostata tramite il tempo di incidenza.

Qualsiasi movimento rilevato prima che sia trascorso quello tempo fa ripartire il tempo di incidenza.

Il tempo di dissolventa può essere utilizzato per impostare la curva di attenuazione all'accensione e allo spegnimento.

Luce di base

Le impostazioni nella luce di base definiscono il compor-tamento dopo che la luce principale è stata lasciata dopo che è trascorso il tempo di incidenza, in caso di assenza. Se viene rilevato un movimento durante lo stato di luce di base, il sensore commuta allo stato di luce principale.

La luce di base più essere disattivata o configurata con le funzioni basate sulla luminosità o basate sul tempo.

Con luce di base disattivata, l'illuminazione si spegne subito dopo che è trascorso il tempo di incidenza della luce principale. Lo stato luce di base non viene eseguito.

Funzionamento basato sulla luminosità:

Se il funzionamento basato sulla luminosità è attivato, lo stato di illuminazione di base non viene più lasciato in assenza di persona.

Il livello di attenuazione serve a impostare la potenza luminosa desiderata per la luce di base.

Se la percentuale di luce diurna supera la soglia di reazione, la luce di base si spegne.

Se la percentuale di luce diurna scende al di fatto della soglia di reazione, la luce di base si riaccende automaticamente.

Funzionamento basato sul tempo:

se il funzionamento basato sul tempo è attivato, l'impostazione del tempo di incidenza della luce di base più essere utilizzata per impostare per quanto tempo deve restare attiva la luce di base.

Allo scadere del tempo di incidenza si esce dallo stato dell'illuminazione di base e l'illuminazione si spegne.

Il livello di attenuazione serve a impostare la potenza luminosa desiderata per la luce di base.

Controllo fisso/dinamico della luce costante

Con il controllo fisso della luce costante, il sensore non salva un Override manuale del controllo della luce costantetramite un pulsante. Nella regolazione dinamica della luce costante, inceve, la nuova luminosità viene impostata come nuova soglia di regolazione.

In caso di override manualeenza regolazione della luce costante attivata nella modalità dinamica, il livello di luce attuale viene impostato come nuovo valore per "Regolazione della luce principale".

Ingresso pulsante

I pulsanti possono essere integrati e configuratitramite I'app STEINEL Connect.

Per poter configurare un pulsantetramite l'ingresso S, il prodotto a cui è collegato il pulsantedevese assegnatoa un gruppo.

Oltre all'ingresso S, è possibile assegnare al sensore和其他 pulsanti della rete BT Mesh.

Per anni pulsante è possibile definire una funzione per una pressione breve e lunga del pulsante. Le seguenti funzioni sono essere selezionate premendo brevamente il pulsante:

• Un pulsante con la funzione "On/Off" può accenderere e spegnere manually l'illuminazione.
• Lo spegnimento manuale non è possibile con la funzione "On". Il tempo di incidenza viene riavviato agli volte che si preme un pulsante.
• Con la funzione "Off", l'illuminazione può essere spenta solo manually.
• Sono inoltre disponibili le funzioni "On x Min" e "Off x Min", con le quali è possibile accendere o spegnere l'illuminazione per un periodo di tempo definito.

Le seguenti funzioni possono essere selezionate con una pressione prolongata del pulsante:

• Un pulsante con la funzione "DIM up/DIM down" perché augmentare e diminuire la luminosità manually.
• Con la funzione "DIM up", l'intensità luminosa può essere aumentoata.
• Con la funzione "DIM down", l'intensità luminosa può essere diminuuita.

Per azionare il sensore in modalità semiautomatica è necessario un pulsante.

Inoltre, al pulsante cui ose sere assegnato il richiamo di una scena preimpostata.

Modalità di presentazione

Se la luce viene spentatramite un pulsante, il sensore attiva la modalità di presentazione.

• Il carico rimane spento finché viene rilevato un movimento.
• Non appena non viene più rilevato alcun movimento e il tempo di incidenza è scaduto, il sensore torna al normale funzionamento.

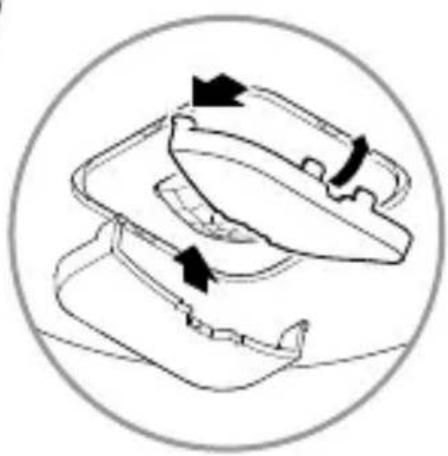

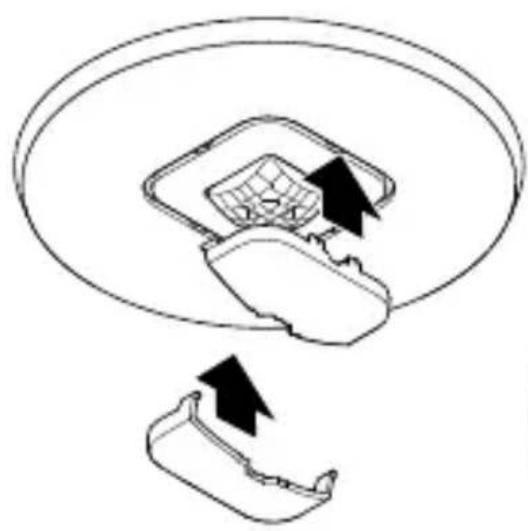

Restrazione dell'area di rilevamento

Per evitare il rilevamento involontario, l'area di rilevamento può essere limitata con il guscio di copertura. Con entrambi i gusci di copertura applicati, il raggio di rilevamento del movimento si riduce a 3 × 6 m e il Campo di rilevamento presenza a 2 × 4 m.

6.1

• Montare il guscio di copertura sul sensore. Infilare i ganci nella parte anteriore, quando premere verso il basso verso la parte posteriore.

7. Pulizia e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua cui provocare una scossa elettrica, uszioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulite l'apparecchio con un panno leggermente inumidito, alla detersivi.

8. Smaltimento

Apparecchi elettrici, pile, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici e le pile assieme ai rifiuti domestici!

Solo per paesi UE:

conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attua-zione nel diritto nazionale, le pile e gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Conformità

STEINEL Vertrieb GmbH dichiara che il tipo di sistema radio IR Micro Office DALI-2 Application Controller è conforme alla norma 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: www.steinel.de

10. Garanzia del produttore

Quale acquirente Lei può rivendicare nei confronti del venditore i diritti previsti alla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li riduce né li limita. Noi Le concediamo 5 anni di garanzia dell'impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professional. Noi garantiamo che questo prodotto è privo di difetti di produzione e costruzione. Garantiamo la funzionalità di tutti i componenti elettronici e di tutti i cavi nonché l'assenza di vizi di tutti i materiali impiegati e delle loro superfici.

Rivendicazione

Se ha intenzione di esporre reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assieme allo scontrino d'acquisto o alla fatturaindicante la data dell'acquisto e la denominazione del prodotto al Suorivenditore o direttamente a moi:

STEINEL Italia S.r.l., Largo Donegani 2, I-20121 Milano. Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia. STEINEL declina agli responsabilità per costi e rischi legati al trasporto nell'ambito della restituzione del prodotto.

(Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro site web www.steinel.it)

Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci cui contattare al numero +39/02/96457231 dal lunedi al venerdi dalle 9:00 alle 18:00.

ANNI

DI GARANZIA

DEL PRODUTTORE

11. Dati tecnici

Dimensioni ( × P)

Tensione di ingresso: 220 - 240 V / 50/60 ~Hz

Consumo energetico in stand-by: 0,4 Wenza ballast

Interfaccia DALI:

linea di lavoro a 2 poli, a singolo master

Corrente di alimentazione garantita

40 mA secondo CEI 62386-101,

corrisponde a 20 ballast DALI.

Corrente di alimentazione massima: 250 mA

Sensori: a infrarioso passivi (IR)

Raggio d'azione: 4 × 4 m presenza, radiale,

6× 6m tangenziale,

Angolo di rilevamento: 360^

Altezza di montaggio ottimale:

2,8 m

Impostazione crepuscolare:

2 - 1.000 lux, / luce diurna

Impostazione tempo luce principale:

5s-60min

Grado di protezione:

IP 20

Intervallo di temperatura:

da 0^ C a +40 °C

Frequenza Bluetooth:

da 2,4 a 2,48 GHz

Potenza di trasmissione Bluetooth: max. 10 dBm / 10 mW

12. Eliminazione dei guasti

Apparecchioenza tensione.

• Il fusibile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusabile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.

• Certo circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interruptore di rete spento.
• Accendere l'interruttore di rete.

L'apparecchio non si accende.

• La regolazione di luce crepuscolare scelta è troppo Bassa.
• Reimpostare la regolazione di luce crepuscolare.
• Interruttore di rete spento.

• Attivare l'interruttore di rete.

• Il fusabile è difettoso.

• Verificare il fusibile.

• Sostituire il fusibile difettoso.

• Il rilevamento di movimenti molto rapidi viene soppesso ai fini di ridurre al massimo i guasti, oppure il Campo di rilevamento impostato è troppo ridotto o non corretto.

• Controllare o regolare il Campo di rilevamento.

L'apparecchio non si spegne.

• Movimento continuo nel Campo di rilevamento.

• Controllare il Campo di rilevamento.

• In caso di necessità limitare o modificare il Campo di rilevamento.

L'apparecchio si accende a sproposito.

• L'apparecchio non è fissato in modo tale che non si muova.

• Montare l'involucro in modo che sia ben fisso.

• Il movimento era presente ma non è stato riconosciuto dall'osservatore (corrente d'aria, riscaldamento nelle vicinanze).

• Controllate il Campo.

• In caso di necessità limitare o modificare il Campo di rilevamento.

Índice
