Tipo di prodotto	Rilevatore di movimento a infrarossi passivo (PIR)
Marca	Steinel
Modello	ST 2794
Dimensioni (L × A × P)	120 × 80 × 80 mm
Peso	150 g
Alimentazione	230 V CA, 50 Hz
Angolo di rilevamento	180°
Portata massima	12 m (a 2,5 m di altezza)
Regolazione della portata	Sì, tramite potenziometro
Regolazione del tempo di accensione	5 secondi a 15 minuti
Regolazione della soglia di luminosità	2 a 2000 lux
Potenza dell'illuminazione controllata	Fino a 2000 W (incandescenza) / 1500 VA (fluorescente)
Grado di protezione	IP44
Temperatura di funzionamento	-20 °C a +50 °C
Funzioni principali	Rilevamento movimento, commutazione automatica dell'illuminazione, modalità test
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi o prodotti abrasivi.
Sicurezza	Installazione e manutenzione solo da parte di un elettricista qualificato. Rispettare le norme elettriche locali.
Ricambi e riparabilità	Nessun ricambio per il pubblico; contattare un centro assistenza autorizzato in caso di guasto.
Informazioni generali	Rilevatore di movimento per uso esterno o interno, adatto al pilotaggio di un punto luce.

Domande frequenti - ST 2794 STEINEL

Come installare il rilevatore di movimento Steinel ST 2794?

Spegnere l'alimentazione elettrica. Fissare il supporto a parete a un'altezza di 1,8-2,5 m. Collegare i fili secondo lo schema (fase, neutro ed eventualmente ritorno lampada). Avvitare il rilevatore. Riaccendere la corrente ed effettuare le regolazioni.

Qual è la portata massima dello Steinel ST 2794?

La portata massima è di 12 metri quando il rilevatore è installato a 2,5 metri di altezza. Questa portata può essere regolata tramite il potenziometro.Attenzione: la portata effettiva dipende dalle condizioni ambientali e dalla temperatura.

Come regolare il tempo di accensione del rilevatore?

Ruotare il potenziometro 'TIME' per impostare la durata di accensione tra 5 secondi e 15 minuti. Il valore è proporzionale alla rotazione: più si ruota verso il simbolo '+', più lunga è la durata.

Come regolare la soglia di luminosità?

Utilizzare il potenziometro 'LUX' per scegliere la luminosità ambiente alla quale il rilevatore deve attivarsi. Ruotare verso il sole per il funzionamento diurno, verso la luna per il funzionamento notturno.

Il rilevatore si accende senza motivo apparente, cosa fare?

Verificare che la portata non sia troppo ampia o che fonti di calore (animali, traffico) non attivino il rilevatore. Ridurre la sensibilità o orientare il rilevatore diversamente.

Si può installare lo Steinel ST 2794 all'esterno?

Sì, il grado di protezione IP44 lo rende resistente agli spruzzi d'acqua. Installarlo sotto una tettoia o in un luogo riparato dalle intemperie dirette per una durata ottimale.

Che tipo di lampadina può comandare questo rilevatore?

Può comandare fino a 2000 W di lampadine a incandescenza o alogene, e fino a 1500 VA per lampade fluorescenti o LED con reattore. Verificare la compatibilità con i propri apparecchi.

Come testare il rilevatore?

Portare il potenziometro LUX in posizione giorno (simbolo sole) e il potenziometro TIME sulla posizione più breve. Quindi, passare davanti al rilevatore: la lampada deve accendersi per alcuni secondi.

Il rilevatore non si accende affatto, cosa controllare?

Assicurarsi che l'alimentazione elettrica sia attiva e che il fusibile non sia saltato. Verificare il cablaggio e che la soglia di luminosità sia regolata correttamente. Se il problema persiste, contattare un professionista.

Come pulire e manutenere il rilevatore?

Pulire la lente e il corpo con un panno morbido e asciutto. Evitare prodotti chimici, acqua in pressione e panni abrasivi. Una pulizia regolare garantisce un rilevamento affidabile.

MANUALE UTENTE ST 2794 STEINEL

I Istruzioni per l'uso

Gentili Clienti,

molte grazie per la fiducia che ci avete dimostrato acquistando il Vostro nuovo sensore STEINEL. Avete scelto un prodotto pregia-to di alta qualità costruito, provato e confezionato con la massima cura.

Vi preghiamo di procedere all'installazione solo dopo aver letto attentamente le presenti istruzioni di montaggio. Solo un'installazione ed una messa in funzione effettuate a regola d'arte possono infatti garantire

un funzionamento affidabile, privo di disturbi e di lunga durata.

Vi auguriamo di essere piena- mente soddisfatti del Vostro nuovo sensore STEINEL.

Avvertenze sulla sicurezza

■ Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!
Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro occorre pertanto togliere la tensione ed accertare l'assenza di tensione mediante uno strumento di misura della tensione.

L'installazione dell'apparecchio richiede lavori all'allacciamento alla rete. Essa deve pertanto venire effettuata a regola d'arte in conformità alle prescrizioni per l'installazione ed alle condizioni di allacciamento vigenti nei singoli paesi (VDE 0100).

L'allacciamento B 1, B 2 è un contatto di commutazione per circuiti di commutazione a bassa energia, non maggiore di 1 A. Esso deve pertanto venire adeguatamente protetto. Sull'uscita di comando DIM 1-10 V è consentito utilizzare esclusivamente ballast elettronici con segnale di comando a potenziale separato.

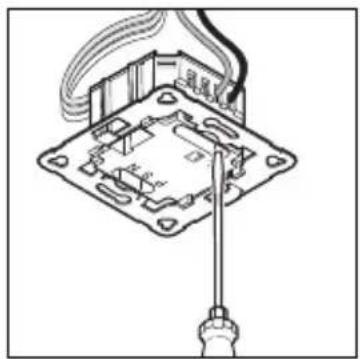

Montaggio/Installazione ⑬ (vedi fig. a pagina 2)

Il sensore è predisposto esclusivamente per il montaggio sotto intonaco e a soffitto in locali interni (tranne variante COM 1 AP). Il relativo adattatore a pinza per soffitto e l'adattatore per montaggio sopra intonaco non sono compresi nel volume di fornitura.

Il modulo sensore e il modulo di carico vengono forniti già montati e dopo l'installazione del modulo di carico e l'esecuzione delle operazioni di regolazione dei potenziometri/DIP devono venire uniti. Dopo di ciò occorre interbloccare il modulo sensore con il meccanismo di chiusura ⑫, all'occorrenza con l'ausilio di un cacciavite.

Accessori:
Scatola per parete cava Kaiser,
N. EAN: 4007841 000370
Adattatore a fermaglio per soffitto,
N. EAN: 4007841 002855
adattatore per montaggio
sopra intonaco,
N. EAN: 4007841 000363
gabbia di protezione,
N. EAN: 4007841 003036
telecomando di servizio,
N. EAN: 4007841 000387
telecomando utente,
N. EAN: 4007841 003012

Descrizione apparecchio

① Modulo di carico
② Modulo sensore
③ Lato inferiore del sensore
④ Interruttore DIP
(1) Modalità normale/test
(2) Funzionamento semiauto- matico/automatico
(3) Pulsanti/interruttori
(4) Tasto ON / ON-OFF
(5) Variante DIM Regolazione della luce costante ON/OFF

⑤ Regolazione di luce crepuscolare
⑥ Regolazione del periodo di accensione Uscita di comando 1
⑦ Tempo di attesaHLK Uscita di comando 2
⑧ Ritardo di accensione HLK Uscita di comando 2
⑨ Regolazione del raggio
⑩.1 Scatola per parete cava Kaiser come, optional

⑩2 Adattatore a pinza per soffitto, optional
⑪ Adattatore per montaggio sopra intonaco IP 54, optional
⑫ Meccanismo di chiusura
⑬ Montaggio/Installazione
⑭ Collegamenti in parallelo
⑮ Tempo di attesa Luce di orientamento Variante DIM

Funzionamento / Funzione principale

I rilevatori di presenza della serie Control PRO Serie regolano l'illuminazione e il comando HVAC (solo COM 2) per es. in uffici, scuole, edifici pubblici o privati in funzione della luminosità dell'ambiente e della presenza o meno di persone.

Il pirosensore permette, grazie alla lente di avanzatissima tecnologia, un campo di rilevamento a forma squadrata, tipica dei vani interni, nel quale vengono rilevati anche i minimi movimenti. Le impostazioni delle uscite di comando e la regolazione del raggio d'azione

del rilevatore di presenza avven- gono tramite potenziometri e interruttori DIP o tramite il teleco- mando optional.

Il controllo della presenzasi distingue inoltre per il ridotto consumo di corrente propria.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 uscita di comando in funzione del valore di luminosità nominale e della presenza o meno di persone.

Possibilità di regolazione: - Valore di luminosità nominale - Tempo di attesa, impulso, modalità IQ

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 uscita di comando come COM 1. In aggiunta 2° uscita di comando HVAC (riscaldamento/ventilazione/climatizzazione) in funzione della presenza o meno di persone.

Possibilità di regolazione: - Tempo di attesa - Ritardo di accensione - Controllo dell'ambiente

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 uscita di comando in funzione del valore di luminosità nominale e della presenza o meno di persone.

Possibilità di regolazione: - Valore di luminosità nominale - Tempo di attesa, modalità IQ - Luce di orientamento - Regolazione della luce costante

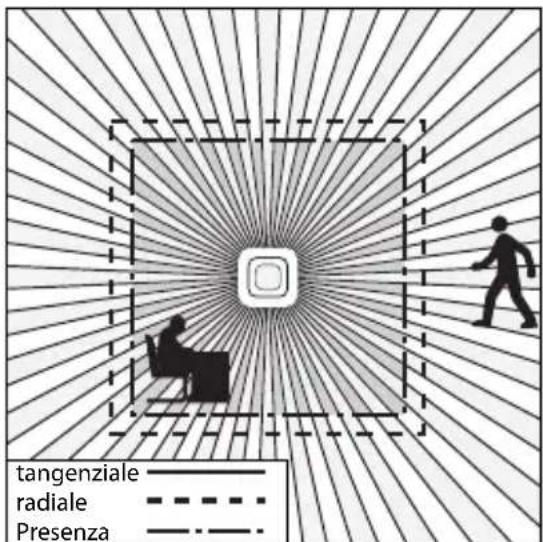

Campo di controllo

Un riconoscimento sicuro della presenza dipende fondamentalmente dal numero, dalla costituzione e dalla disposizione delle lenti. L'IR Quattro e il quadrato di rilevamento di 49 m² che si rappresenta in 13 piani con 1760 zone d'intervento, rileva persino

i minimi movimenti. L'IR Quattro HD e il quadrato di rilevamento di 64 m², dispone di 4800 zone d'intervento e precisa il campo di prestazione.. Agendo sul potenziometro avete la possibilità di adeguare questi raggi d'azione alle esigenze individuali. Grazie

alla forma squadrata del campo di rilevamento e alla possibilità del collegamento in rete delle varianti Master/Slave, è possibile una progettazione semplice, rapida e ottimale dello spazio.

Installazione elettrica/Funzionamento automatico

Nella scelta delle linee di cablaggio si devono assolutamente rispettare le prescrizioni d'installazione della norma VDE 0100 (vedi Avvertenze relative alla sicurezza, pagina 50). Per il cablaggio del rilevatore di presenza vale quanto segue: Ai sensi della

norma VDE 0100 520 capitolo 6 per il cablaggio tra sensore e ballast elettronico è consentito utilizzare solo un conduttore multiplo che contenga sia i cavi della tensione di rete sia quelli di comando (per es. NYM 5 x 1,52). Il cavo di allacciamento alla rete

può avere al massimo un diametro di 10 mm. L'area di fissaggio del morsetto di allacciamento alla rete è predisposta per al massimo 2 x 2,5 mm². Nell'installazione della variante AP occorre installare a monte un interruttore di potenza automatico (16 A).

Dimensioni (largh. x alt. x prof.):	120 x 120 x 76 mm
Tensione di rete:	230 – 240 V, 50 Hz/60 Hz
Potenza, uscita di comando 1:(COM 1/COM 2)max. 1000 VA	relè 230 Vmax. 2000 W carico ohmico ( = 1 )( = 0,5 )
Ballast elettronico:(COM 1/COM 1 AP/COM 2/DIM)	Corrente di picco all'accensione max. 800 A/200 μs30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)Rispettare le correnti d'accensione individuali dei ballast elettronici!In presenza di alta potenza allacciata inserire un relè o un contattore a monte
Potenza, uscita di comando 2:(solo COM 2)	presenzamax. 230 W/230 Vmax. 1A, ( = 1 ) per HVAC(riscaldamento/ventilazione/climatizzazione)
Quadrati di rilevamento: IR Quattro IR Quattro HD
Presenza: max. 4 x 4 m (16 qm) max. 8 x 8 m (64 qm)Radiale: max. 5 x 5 m (25 qm) max. 8 x 8 m (64 qm)Tangenziale: max. 7 x 7 m (49 qm) max. 20 x 20 m (400 qm)
Impostazione valori luminosi:	10 – 1000 Lux, ∞ / luce diurna /DIM 100 – 1000 Lux soglia di regolazione
Uscita di comando 1:Regolazione del periodo di accensione	30 sec. – 30 min., modalità a impulsi (ca. 2 sec.),modalità IQ (adattamento automatico al profilo di utilizzo)
Uscitadi comando 2:Regolazione del periodo di accensione	solo COM2 per HVAC0 sec. – 10 min. ritardo di accensione1 min. – 2 ore tempo di attesaControllo automatico dell'ambiente
DIM:Regolazione del periodo di accensione	30 sec. – 30 min.modalità IQ (adattamento automatico al profilo di utilizzo)
Uscita comando:	1 – 10 V / max. 50 ballast elettronici, max. 100 mA
Altezza di montaggio:(montaggio a soffitto)	2,5 m – 8 m (IR Quattro)2,5 m – 10 m (IR Quattro HD)
Luogo d'impiego:	all'interno di edifici
Sensori:13 piani	13 piani di rilevamento, 1760 zone d'intervento (IR Quattro)di rilevamento, 4800 zone d'intervento (IR Quattro HD)
Grado di protezione:	IP 20
Classe di protezione:	II
Intervallo di temperatura:	tra 0 °C e +40 °C

Funzioni – regolazione tramite interruttori DIP

COM 1 + COM 2

DIP 1

Modalità normale / modalità test (NORM / TEST)

La modalità di test ha la precedenza rispetto a tutte le altre regolazioni che si effettuano sul rilevatore di presenza e serve alla verifica della funzionalità nonché del campo di rilevamento. In caso di movimenti nell'ambiente in cui è installato, il rilevatore di presenza attiva l'accensione dell'illuminazione per un tempo di attesa di ca. 8 sec. indipendentemente dalla luminosità. (Il LED blu lampeggia in caso di rilevamento). Nella modalità di funzionamento normale valgono tutti i valori di potenziomentro impostati individualmente. Anche senza carico allacciato il rilevatore di presenza può venire impostato con l'ausilio del LED blu.

DIP 2

Funzionamento semiautomatico (MAN) / funzionamento completamente automatico (AUTO)

Funzionamento semiautomatico: (MAN)

L'illuminazione si spegne solo più automaticamente. L'accensione avviene manualmente, la luce deve venire richiesta con il

pulsante e rimane accesa peril tempo di attesa impostato sul potenziometro. (si preme 2 volte / accensione per 4 ore).

Funzionamento completamente automatico: (AUTO)

L'illuminazione si accende e si spegne automaticamente in funzione della luminosità e della presenza o meno di persone. L'illuminazione può tuttavia sempre venire comandata anche manualmente.

In tal caso l'automatismo di commutazione viene provvisoriamente interrotto. Indipendentemente dai valori impostati, in caso di azionamento manuale del pulsante la luce rimane accesa (premere

2 volte) o spenta (premere 1 volta) per 4 ore. Se si aziona il pulsante prima della scadenza delle 4 ore, il Presence Control IR Quattro passa al normale funzionamento a sensore.

DIP 3

Pulsanti/interruttori

Indica al sensore come deve venire valutato il segnale in arrivo. Con l'assegnazione di pulsanti/interruttori esterni si può utilizzare il rilevatore come dispositivo semiautomatico e lo si può tuttavia anche comandare manualmente in ogni momento.

A scelta: funzionamento con pulsante o interruttore
■ Su uno stesso ingresso di comando sono possibili più pulsanti

- Utilizzare i pulsanti luminosi solo se è allacciato il filo di neutro

■ Lunghezza del conduttore tra sensore e interruttore < 50 m

DIP 4

Tasto ON/ON-OFF

In posizione ON-OFF si può accendere e spegnere l'illuminazione manualmente in ogni momento (ad eccezione della modalità a

impulsi, dove non è possibile uno spegnimento manuale). In posizione ON non è più possibile uno spegnimento manuale.

Ad ogni pressione del tasto il tempo di attesa viene riavviato da zero.

DIM

DIP 5

Luce costante ON/OFF

Garantisce un grado di luminosità costante. Il rilevatore misura la luce diurna presente e aggiunge luce artificiale in proporzione in modo da ottenere il grado di luminosità desiderato. Se la percentuale di luce diuma cambia, la luce artificiale aggiunta viene adeguata di conseguenza. Tale aggiunta della luce artificiale avviene, oltre che in fun-

zione della percentuale di luce diurna, anche in funzione della presenza o meno di persone.

Funzioni – impostazioni tramite potenziometri

COM 1 + COM 2

Potenziometri ⑤

Regolazione crepuscolare

La soglia d'intervento desiderata può venire regolata in continuo tra ca. 10 e 1000 Lux.

Regolatore completamente a destra: modalità a luce diurna MAX Regolatore completamente a sinistra: funzionamento di notte MIN

A seconda del luogo di montaggio potrebbe essere necessaria una correzione dell'impostazione di 1-2 indici della scala.

Esempi di applicazione Valori nominali di luminosità
Funzionamento di notte	min
Corridoi, atrii d'ingresso	1
Scale, scale mobili, nastri trasportatori	2
Lavatoi, servizi igienici, cabine elettriche, cantine	3
Zone di vendita, asili, padiglioni sportivi	4
Zone di lavoro: uffici, sale per conferenze, sale per riunioni, locali in cui si svolgono lavori di montaggio di precisione, cucine	5
Zone di lavoro che richiedono un'ottima illuminazione: laboratori, uffici di progettazione, locali in cui si svolgono lavori di precisione	>=6
Modalità a luce diurna	max

Avvertenze: a seconda del luogo di montaggio potrebbe essere necessaria una correzione dell'impostazione di 1 – 2 indici della scala. La luminosità viene misurata sul sensore.

Potenziometro ⑥

Regolazione del periodo di accensione

Tempo di attesa uscita di comando 1

Valore impostabile 30 sec. – 30 min.

Il tempo di attesa desiderato può venire regolato in continuo tra min. ca. 30 sec. e max 30 min.

Dopo 3 min viene misurata la luce propria. In caso di superamento della soglia il sensore alla scadenza del tempo di attesa provoca lo spegnimento.

Modalità a impulsi (tranne DIM) ∥

Impostate il regolatore su ∠ (regolatore completamente a sinistra); ora l'apparecchio si trova nella modalità a impulsi, ossia

l'uscita viene accesa per ca. 2 sec. (per es. per interruttore automatico per scale). Poi per 8 secondi circa il sensore non reagisce al movi-

mento. Per via dell'autoabbagliamento attraverso luce estranea, qui è possibile solo un funzionamento con luce diurna.

Modalità IQ

Regolatore completamente a de- stra: Il tempo di attesa si adegua dinamicamente e con autoappren- dimento al comportamento dell'utente.

Tramite un algoritmo di apprendimento viene calcolato il ciclo temporale ottimale.

Il periodo più breve è di 2 min., quello più lungo è di 20 min.

COM 2

Potenziometro ⑦

Tempo di attesa uscita di comando 2 HVAC

• Valore impostabile 1 min. – 2 ore
• Regolatore completamente a destra: max

• Regolatore completamente a sinistra: min

Potenziometro ⑧

Ritardo di accensione uscita di comando 2 HVAC

• Valore impostabile 0 sec. – 10 min.
• Regolatore completamente a destra: Controllo dell'ambiente
  • Regolatore completamente a sinistra: 0 sec. (OFF)

Nell'impostazione "Controllo" si riduce la sensibilità dell'uscita di comando "Presenza". Il contatto chiude solo in caso di movimento evidente e segnala con elevata sicurezza la presenza di persone.

Il tempo di attesa rimane attivo. Il ritardo di accensione è inattivo.

Potenziometro ⑮

Luminosità di base (variante DIM)

Quando la luce nell'ambiente scende sotto il valore di luminosità di base impostato, questa funzione garantisce un'illuminazione di base per la durata del tempo di attesa impostato. Tale illuminazione di base è pari al 10% circa dell'intensità luminosa massima. Non appena il rilevatore segnala una presenza, l'intensità

luminosa passaautomaticamente al 100% (regolazione luce costante OFF) oppure al livello di luminosità preimpostato (regolazione luce costante ON). Se non viene rilevato alcun movimento, trascorso il tempo di attesa il rilevatore torna alla luminosità di base. Quest'ultima viene a sua volta disinserita una volta tra-

scorso il tempo di attesa (1 minuto – 30 minuti) o quando il grado di luminosità viene superato per via di una sufficiente componente di luce diurna. Con l'impostazione ON il rilevatore accende e spegne direttamente la luminosità di base non appena si scende sotto la soglia di luminosità.

Regolazione del raggio d'azione

Adattamento del raggio d'azione alle esigenze individuali.

Cfr. tabella Dati Tecnici Impostazione di richieste individuali, pagina 4 – 5.

Collegamenti in parallelo

In caso di utilizzo di più rilevatori, essi devono venire allacciati alla stessa fase!

Si possono collegare in parallelo fino a 10 sensori al massimo.

⑭.1 master/master

In un collegamento in parallelo si possono utilizzare anche più di un Master. Ogni Master comanda il suo gruppo di luci in base alla propria misurazione della luminosità.

I tempi di ritardo e le soglie di luminosità di comando vengono impostati individualmente in ogni Master. La potenza viene distribuita sui singoli Master. La presenza

continua a venire rilevata assieme da tutti i rilevatori. L'uscita della presenza può venire captata da qualsiasi Master.

14.2 Master/Slave

La modalità con Master-/Slave permette di comprendere nel rilevamento ambienti più grandi (carico allacciato = Master, nessun carico =

Slave). La valutazione del grado di luminosità nell'ambiente avviene esclusivamente sul Master. Gli Slaves segnalano al Master il rileva-

mento del movimento. L'accensione dell'illuminazione ossia dell'impianto HVAC avviene esclusivamente attraverso il Master.

⑭3 Due rilevatori collegati a interruttore automatico per scale

Vecchio edificio / ristrutturazione

Luce estranea attivata tramite tasto. No modalità crepuscolare, è possibile solo il funzionamento con luce diurna.

⑭4.4 Rilevatore come interruttore automatico per scale

⑭4.5 Rilevatore DIM

Telecomando

Tramite il telecomando (optional) è possibile attivare comodamente le funzioni da pavimento.

Avvertenze: la modalità a impulsi non può venire sovrascritta dal telecomando. Occorre prima disattivare manualmente la modalità a impulsi.

Telecomando Presence Control: N. EAN: 4007841 000387

Disturbi di funzionamento
Guasto Causa Rimedio

La luce non si accende	■ mancanza di tensione di allacciamento■ valore Lux impostato troppo basso■ non viene rilevato nessun movimento	■ controllare la tensione di allacciamento■ aumentare lentamente il valore Lux finché la luce non si accende■ fare in modo da liberare la visuale sul sensore■ verificare il campo di rilevamento
La luce non si spegne	■ valore Lux troppo elevato■ il tempo di attesa sta scadendo■ interferenza da parte difonti di calore, per es.: termoventilatore, porte o finestre aper-te, animali domestici, lampa-dina/spot alogeno, oggetti in movimento	■ abbassare il valore Lux■ aspettare la scadenza del tempo di attesa o all'occorrenza ridurlo■ escludere fonti d'interferenza stazionarie mediante adesivi
Il sensore provoca lo spegni-mento delle luci nonostante la presenza di persone	■ il tempo di attesa è troppo breve■ la soglia luminosa è troppo bassa	■ aumentare il tempo di attesa■ modificare la regolazione crepuscolare
Il sensore spegne le luci troppo tardi	■ il tempo di attesa è eccessivamente lungo	■ ridurre il tempo di attesa
In caso di senso di marcia frontale il sensore accende le luci troppo tardi	■ il raggio d'azione per il senso di marcia frontale è ridotto	■ montare ulteriori sensori■ ridurre la distanza tra due sensori
Il sensore non accende le luci in presenza di persone nonostante sia buio	■ valore Lux scelto troppo basso	■ è stato disattivato il sensore con l'interruttore/il tasto?■ furiznamento semiauto-matico?■ aumentare la soglia di luminosità

CE Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

• Direttiva sulla bassa tensione 2006/95/CE
• Direttiva sulla compatibilità elettromagnetica 2004/108/CE
• Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche 2002/95/CE.

Garanzia di funzionamento

Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi effettuati collaudi con prove a campione. La STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti.

La garanzia si estende a 36 mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di garanzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato al centro di assistenza competente integro (ossia non smontato), ben imballato e accompagnato da una breve descrizione del guasto e dallo scontrino o dalla fattura (con l'indicazione della data di acquisto e il timbro del rivenditore).

Centro assistenza riparazioni: con periodo di garanzia scaduto e nel caso di difetti che non danno diritto a prestazioni di garanzia, il nostro centro di assistenza esegue le relative riparazioni. Inviate il prodotto ben imballato, al più vicino centro di assistenza.

GARANZIA

36 mesi

sulle funzioni

Tamir servis hizmeti:
