Produkttyp	Passiver Infrarot-Bewegungsmelder (PIR)
Marke	Steinel
Modell	ST 2794
Abmessungen (L × H × T)	120 × 80 × 80 mm
Gewicht	150 g
Stromversorgung	230 V AC, 50 Hz
Erfassungswinkel	180°
Maximale Reichweite	12 m (bei 2,5 m Montagehöhe)
Reichweiteneinstellung	Ja, über Potentiometer
Zeiteinstellung	5 Sekunden bis 15 Minuten
Dämmerungseinstellung	2 bis 2000 Lux
Schaltleistung	Bis zu 2000 W (Glühlampe) / 1500 VA (Leuchtstofflampe)
Schutzart	IP44
Betriebstemperatur	-20 °C bis +50 °C
Hauptfunktionen	Bewegungserkennung, automatische Lichtschaltung, Testmodus
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Installation und Wartung nur durch einen qualifizierten Elektriker. Lokale elektrische Vorschriften beachten.
Ersatzteile und Reparierbarkeit	Keine öffentlichen Ersatzteile; bei Störungen einen autorisierten Service kontaktieren.
Allgemeine Informationen	Bewegungsmelder für Außen- oder Innenbereich, geeignet zur Steuerung eines Lichtpunkts.

Häufig gestellte Fragen - ST 2794 STEINEL

Wie installiere ich den Steinel ST 2794 Bewegungsmelder?

Schalten Sie die Stromversorgung aus. Befestigen Sie die Wandhalterung in einer Höhe von 1,8-2,5 m. Schließen Sie die Drähte gemäß dem Schaltplan an (Phase, Neutralleiter, ggf. Lampenrückleiter). Schrauben Sie den Melder fest. Schalten Sie den Strom wieder ein und führen Sie die Einstellungen durch.

Was ist die maximale Reichweite des Steinel ST 2794?

Die maximale Reichweite beträgt 12 Meter, wenn der Melder in einer Höhe von 2,5 Metern installiert ist. Diese Reichweite kann über das Potentiometer eingestellt werden.Achtung: Die tatsächliche Reichweite hängt von den Umgebungsbedingungen und der Temperatur ab.

Wie stelle ich die Einschaltdauer des Melders ein?

Drehen Sie das Potentiometer 'TIME', um die Einschaltdauer zwischen 5 Sekunden und 15 Minuten einzustellen. Der Wert ist proportional zur Drehung: Je weiter Sie zum Symbol '+' drehen, desto länger ist die Dauer.

Wie stelle ich die Dämmerungsschwelle ein?

Verwenden Sie das Potentiometer 'LUX', um die Umgebungshelligkeit auszuwählen, ab der der Melder aktiviert werden soll. Drehen Sie zur Sonne für Tagbetrieb, zum Mond für Nachtbetrieb.

Der Melder schaltet sich ohne erkennbaren Grund ein, was tun?

Überprüfen Sie, ob die Reichweite zu groß eingestellt ist oder Wärmequellen (Tiere, Verkehr) den Melder auslösen. Reduzieren Sie die Empfindlichkeit oder richten Sie den Melder anders aus.

Kann der Steinel ST 2794 im Außenbereich installiert werden?

Ja, die Schutzart IP44 macht ihn resistent gegen Spritzwasser. Installieren Sie ihn unter einem Vordach oder an einem vor direkter Witterung geschützten Ort für eine optimale Lebensdauer.

Welche Art von Lampen kann dieser Melder schalten?

Er kann bis zu 2000 W Glüh- oder Halogenlampen und bis zu 1500 VA für Leuchtstoff- oder LED-Lampen mit Vorschaltgerät schalten. Überprüfen Sie die Kompatibilität mit Ihren Leuchten.

Wie teste ich den Melder?

Stellen Sie das Potentiometer LUX auf Tagposition (Sonnensymbol) und das Potentiometer TIME auf die kürzeste Position. Gehen Sie dann vor dem Melder vorbei: Die Lampe sollte für einige Sekunden leuchten.

Der Melder schaltet sich gar nicht ein, was prüfen?

Stellen Sie sicher, dass die Stromversorgung aktiv ist und die Sicherung nicht durchgebrannt ist. Überprüfen Sie die Verkabelung und ob die Dämmerungsschwelle richtig eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie reinige und warte ich den Melder?

Reinigen Sie die Linse und das Gehäuse mit einem weichen, trockenen Tuch. Vermeiden Sie Chemikalien, Druckwasser und scheuernde Tücher. Regelmäßige Reinigung gewährleistet eine zuverlässige Erkennung.

BEDIENUNGSANLEITUNG ST 2794 STEINEL

STEINEL-Schnell-Service Dieselstraße 80-84 · 33442 Herzebrock-Clarholz Tel: [phone] · Fax:[phone] · www.steinel.de

A I. MÜLLER GmbH Peter-Paul-Str. 15 · A-2201 Gerasdorf bei Wien Tel.: [phone] · Fax: [phone] · www.imueller.at

CH PUAG AG Oberebenestrasse 51 · CH-5620 Bremgarten Tel.: [phone] · Fax: [phone] · www.puag.ch

GB STEINEL U.K. LTD. 25, Manasty Road · Axis Park · Orton Southgate GB-Peterborough Cambs PE2 6UP · Tel.: [phone] Fax: [phone] · www.steinel.co.uk

IRL STC Socket Tool Company Ltd. Unit 714, Northwest Business Park · Kilshane Drive Ballycoolin · Dublin 15 · Tel.: [phone] Fax: [phone] · [e-mail]

F DUVAUCHEL S.A. ACTICENTRE - CRT 2 Rue des Famards - Bât. M - Lot 3 · F-59818 Lesquin Cedex Tél.: [phone] · Fax: [phone] [e-mail]

NL VAN SPIJK AGENTUREN Postbus 2 · 5688 HP OIRSCHOT De Scheper 260 · 5688 HP OIRSCHOT Tel. [phone] · Fax. [phone] [e-mail] · www.vanspijk.nl

B VSA handel Bvba Hagelberg 29 · B-2440 Geel Tel.: [phone] · Fax: [phone] · www.vsahandel.be

A. R. Tech. 19, Rue Eugène Ruppert, Cloche D'Or · BP 1044 L-1010 Luxembourg Tel.: [phone] · Fax: [phone] · www.artech.lu

① STEINEL Italia S.r.l. Largo Donegani 2 · I-20121 Milano Tel.: [phone] · Fax: [phone] · www.steinel.it

E SAET-94 S.L. C/ Trepadella, n° 10 · Pol. Ind. Castellbisbal Sud E-08755 Castellbisbal (Barcelona) Tel.: [phone] · Fax: [phone] · www.saet94.com

P Pronodis - Soluções Tecnológicas, Lda. Zona Industrial Vila Verde Sul, Lt 14 · P-3770-305 Oliveira do Bairro Tel.: [phone] · Fax: [phone] [e-mail] · www.pronodis.pt

s KARL H STROM AB Verktygsvägen 4 · S-55302 Jönköping Tel.: [phone] · Fax: [phone] · www.khs.se

DK BROMMANN Aps Ellegaardvej 18 · DK-6400 Sønderborg Tel.: [phone] · Fax: [phone] · www.brommann.dk

FIN Oy Hedtec Ab Lauttasaarentie 50 · FI-00200 Helsinki Tel.: [phone] · Fax: [phone] www.hedtec.fi/valaistus · [e-mail]

N Vilan AS Tvetenveien 30 B · N-0666 Oslo Tel.: [phone] · Fax: [phone] · www.vilan.no

GR PANOS Lingonis + Sons O. E. Aristofanous 8 Str. · GR-10554 Athens Tel.: [phone] · Fax: [phone] [e-mail]

TR EGE SENSORLU AYDİNLATMA İTH. İHR. TİC. VE PAZ. Ltd. STİ. Gersan Sanayi Sitesi 2305 · Sokak No. 510 TR-06370 Bati Sitesi (Ankara) Tel.: [phone] · Fax: [phone] [e-mail] · www.egeithalat.com.tr ATERSAN İTHALAT MAK. İNŞ. TEKNIK MLZ. SAN. ve TİC. A.Ş. Tersane Cad. No: 63 · TR-34420 Karaköy/İstanbul Tel. [phone] Pbx. · Fax. [phone] [e-mail] · www.atersan.com

CZ ELNAS s.r.o. Oblekovice 394 · CZ-67181 Znojmo Tel.: [phone] · Fax: [phone] [e-mail] · www.elnas.cz

D Bedienungsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Sensors entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Sensor.

Sicherheitshinweise

Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (VDE 0100).

Der Anschluss B 1, B 2 ist ein Schaltkontakt für Niedrigenergieschaltkreise, nicht größer als 1 A. Dieser muss entsprechend abgesichert sein. An dem Steuerausgang DIM 1-10 V dürfen ausschließlich EVG mit potentialgetrenntem Steuersignal verwendet werden.

Montage/Installation ⑬ (s. Abb. Seite 2)

Der Sensor ist nur zur Unterputz-Deckenmontage in Räumen vorgesehen (außer COM 1 AP-Variante). Ein entsprechender Klammer-Deckenadapter sowie ein Aufputz-Adapter ist im Lief erumfang nicht enthalten.

Sensor- und Lastmodul werden montiert geliefert und müssen nach Einbau des Lastmoduls und vorgenommener Einstellung der Potis/Dips zusammen gesteckt werden. Anschließend muß das Sensormodul mit dem Verschlussmechanismus ⑫ verriegelt werden, ggf. unter Zuhilfenahme eines Schraubendrehers.

Zubehör: Kaiser-Hohlwanddose, EAN-Nr.: 4007841 000370 Klammer-Deckenadapter, EAN-Nr.: 4007841 002855 Aufputz-Adapter, EAN-Nr.: 4007841 000363 Schutzkorb, EAN-Nr.: 4007841 003036 Service-Fernbedienung, EAN-Nr.: 4007841 000387 Nutzer-Fernbedienung, EAN-Nr.: 4007841 003012

Gerätebeschreibung

① Lastmodul
② Sensormodul
③ Sensorunterseite
④ Dip-Schalter
(1) Normal-/Testbetrieb
(2) Halb-/Vollautomatik
(3) Taster/Schalter
(4) Taster ON / ON-OFF
(5) DIM-Variante Konstantlichtregelung ON/OFF

⑤ Dämmerungseinstellung
⑥ Zeiteinstellung Schaltausgang 1
⑦ Nachlaufzeit HLK Schaltausgang 2
⑧ Einschaltverzögerung HLK Schaltausgang 2
⑨ Reichweiteneinstellung
⑩.1 Kaiser-Hohlwanddose, optional

⑩2 Klammer-Deckenadapter, optional
⑪ Aufputz-Adapter IP 54, optional
⑫ Verschlussmechanismus
⑬ Montage/Installation
⑭ Parallelschaltungen
⑮ Nachlaufzeit Orientierungslicht DIM Variante

Funktionsweise / Grundfunktion

Die Infrarot-Präsenzmelder der Control PRO Serie regeln die Beleuchtung und HLK-Steuerung (nur COM 2) z. B. in Büros, Schulen, öffentlichen oder privaten Gebäuden in Abhängigkeit von Umgebungshelligkeit und Anwesenheit.

Der Pyrosensor ermöglicht mit der hochentwickelten Linse einen raumtypischen, quadratischen Erfassungsbereich, in dem kleinste Bewegungen erfasst werden. Die Einstellungen der Schaltausgänge sowie die Reichweiteneinstellung des

Präsenzmelders erfolgen über die Potentiometer (Poti) und. Dip-Schalter, bzw. der optionalen Fernbedienung.

Der Presence Control zeichnet sich weiter durch seinen geringen Eigenstromverbrauch aus.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 Schaltausgang in Abhängigkeit vom Helligkeitssollwert und Präsenz.

Einstellmöglichkeiten:

• Helligkeitssollwert
• Nachlaufzeit, Impuls, IQ-Modus

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 Schaltausgang wie COM 1. Zusätzlich 2. Schaltausgang HLK (Heizung/Lüftung/Klima) in Abhängigkeit von Präsenz.
Einstellmöglichkeiten:
- Nachlaufzeit
- Einschaltverzögerung
- Raumüberwachung

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 Schaltausgang in Abhängigkeit vom Helligkeitssollwert und Präsenz.
Einstellmöglichkeiten:
- Helligkeitssollwert
- Nachlaufzeit, IQ-Modus
- Orientierungslicht
- Konstantlichtregelung

Überwachungsbereich

Eine sichere Anwesenheitserkennung hängt maßgeblich von der Anzahl, Beschaffenheit und Anordnung der Linsenelemente ab. Der IR Quattro und das Erfassungsquadrat von 49 m², der sich in 13 Ebenen mit 1760 Schaltzonen darstellt, erfasst

selbst kleinste Bewegungen. Der IR Quattro HD und das Erfassungsquadrat von 64 m², verfügt über 4800 Schaltzonen und präzisiert das Leistungsspektrum. Durch die Einstellung am Poti besteht die Möglichkeit diese Reichweiten auf individuelle

Ansprüche anzupassen. Aufgrund des quadratischen Erfassungsbereiches und die Möglichkeit der Vernetzung der Master/Slave Varianten ist eine einfache, schnelle und optimale Raumplanung möglich.

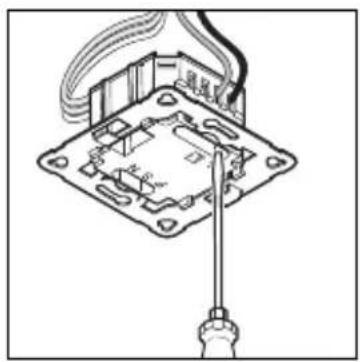

Elektrische Installation/Automatikbetrieb

Bei der Auswahl der Verdrahtungsleitungen sind grundsätzlich die Installationsvorschriften nach VDE 0100 einzuhalten (siehe Sicherheitshinweise auf Seite 10). Für die Verdrahtung der Präsenzmelder gilt: Nach VDE 0100 520 Abschn. 6 darf für die

Verdrahtung zwischen Sensor und EVG eine Mehrfachleitung verwendet werden, die sowohl die Netzspannungleitungen wie auch die Steuerleitungen enthält (z.B. NYM 5 x 1,52). Die Netzanschlussleiung darf max. einen Durchmesser von 10 mm haben.

Der Klemmbereich der Netzanschlussklemme ist für maximal 2 x 2,5 mm² ausgelegt. Bei der Installation der AP Variante ist ein Leitungsschutzschalter (16 A) vorzuschalten.

Abmessungen (B x H x T):	120 x 120 x 76 mm
Netzspannung:	230 - 240 V, 50 Hz / 60 Hz
Leistung,Schaltausgang 1:(COM 1/COM 2)	Relais 230 Vmax. 2000 W ohmsche Last (cos φ = 1)max. 1000 VA (cos φ = 0,5)
EVG: Einschal(COM 1/COM 1 AP/COM 2/DIM)	tspitzenstrom max. 800 A/200 μs30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)
indi	viduelle Einschaltströme der EVG's beachten!Bei größeren Schaltleistungen ist ein Relais oder Schütz v orzuschalten
Leistung,Schaltausgang 2:(nur COM 2)max. 1A, (	Präsenzmax. 230 W/230 Vcos φ = 1) für HLK (Heizung/Lüftung/Klima)
Erfassungsquadrate:	IR Quattro	IR Quattro HD
	Präsenz: max. 4 x 4 m (16 qm)Radial: max. 5 x 5 m (25 qm)Tangential: max. 7 x 7 m (49 qm)	max. 8 x 8 m (64 qm)max. 8 x 8 m (64 qm)max. 20 x 20 m (400 qm)
Lichtwerteinstellung:	10 - 1000 Lux,∞/Tageslicht /DIM 100 - 1000 Lux Regel-Schwelle
Schaltausgang 1:Zeiteinstellung	30 sek. - 30 min., Impulsmodus (ca. 2 sek.),IQ-Modus (automatische Anpassung an das Nutzungsprofil)
Schaltausgang 2:Zeiteinstellung	nur COM2 für HLK0 sek. - 10 min. Einschaltverzögerung1 min. - 2 std. NachlaufzeitAutomatische Raumüberwachung
DIM:Zeiteinstellung	30 sek. - 30 min.IQ-Modus (automatische Anpassung an das Nutzungsprofil)
Steuerausgang:	1 - 10 V / max. 50 EVGs, max. 100 mA
Montagehöhe:(Deckenmontage)	2,5 m - 8 m (IR Quattro)2,5 m - 10 m (IR Quattro HD)
Einsatzort:	im Innenbereich von Gebäuden
Sensorik:	13 Erfassungsebenen, 1760 Schaltzonen (IR Quattro)13 Erfassungsebenen, 4800 Schaltzonen (IR Quattro HD)
Schutzart:	IP 20
Schutzklasse:	II
Temperaturbereich:	0 °C bis +40 °C

D

Funktionen – Einstellungen über DIP-Schalter

COM 1 + COM 2

DIP 1

Normalbetrieb / Testbetrieb (NORM / TEST)

Der Testbetrieb hat Vorrang vor allen anderen Einstellungen am Präsenzmelder und dient zur Prüfung der Funktionalität sowie des Erfassungsbereiches. Der Präsenzmelder schaltet, unab-

hängig von der Helligkeit, bei Bewegung im Raum die Beleuchtung für eine Nachlaufzeit von ca. 8 sek. ein. (blaue LED blinkt bei Erfassung). Im Normalbetrieb gelten alle individuell

eingestellten Poti-Werte. Auch ohne angeschlossene Last kann der Präsenzmelder mit Hilfe der blauen LED eingestellt werden.

DIP 2

Halbautomatik (MAN) / Vollautomatik (AUTO)

Halbautomatik: (MAN)

Die Beleuchtung schaltet nur noch automatisch aus. Das Einschalten erfolgt manuell, Licht muss mit dem Taster angefor-

dert werden und bleibt für die am Poti eingestellte Nachlaufzeit eingeschaltet. (2 x drücken / schalten 4 Stunden AN).

Vollautomatik: (AUTO)

Die Beleuchtung schaltet je nach Helligkeit und Präsenz automatisch ein und aus. Die Beleuchtung kann jederzeit manuell geschaltet werden. Dabei wird die Schaltautomatik vorüber-

gehend unterbrochen. Unabhängig von den eingestellten Werten bleibt das Licht bei manueller Tasterbetätigung für 4 Stunden AN (2 x drücken) oder AUS (1 x drücken). Bei

Tasterbetätigung vor Ablauf der 4 Stunden geht der Präsenz Control IR Quattro in den normalen Sensorbetrieb über.

DIP-3

Taster/Schalter

Weist dem Sensor zu, wie das eingehende Signal gewertet werden soll. Durch die Zuordnung externer Taster/Schalter kann der Melder als Halbautomat betrieben werden und jederzeit manuell übersteuert werden.

■ Wahlweise Betrieb mit Taster oder Schalter
■ Mehrere Taster auf einem Steuereingang möglich
■ Leuchtdrucktaster nur mit Null-Leiteranschluss verwenden

■ Leitungslänge zwischen Sensor und Schalter < 50 m

DIP-4

Taster ON/ON-OFF

Auf Stellung ON-OFF lässt sich die Beleuchtung jederzeit manuell ein- und ausschalten (Ausnahme Impulsmodus: kein manuelles AUS).

Auf der Stellung ON ist manuelles Ausschalten nicht mehr möglich. Bei jedem Tastendruck wird die Nachlaufzeit neu gestartet.

DIM

DIP-5

Konstantlicht ON/OFF

Sorgt für gleichbleibendes Heligkeitsniveau. Melder misst das vorhandene Tageslicht und schaltet anteiliges Kunstlicht zu,

um das gewünschte Helligkeitsniveau zu erreichen. Ändert sich der Tageslichtenteil, wird das zugeschaltete Kunstlicht ange-

passt. Die Zuschaltung erfolgt neben dem Tageslichtanteil in Abhängigkeit von Anwesenheit.

Funktionen – Einstellungen über Potentiometer (Potis)

COM 1 + COM 2

Poti ⑤

Dämmerungseinstellung

Die gewünschte Ansprechschwelle kann stufenlos von ca. 10 – 1000 Lux eingestellt werden.

Einstellregler Rechtsanschlag : MAX Tageslichtbetrieb Einstellregler Linksanschlag: MIN Nachtbetrieb

Je nach Montageort kann eine Korrektur der Einstellung um 1-2 Skalenstriche erforderlich sein.

Anwendungsbeispiele Helligkeitssollwerte
Nachtbetriebmin
Flure, Eingangshallen	1
Treppen, Rolltreppen, Fahrbänder	2
Waschräume, Toiletten, Schalträume, Kantinen	3
Verkaufsbereich, Kindergärten, Vorschulräume, Sporthallen	4
Arbeitsbereiche: Büro-, Konferenz-, und Besprechungsräume, feine Montagearbeiten, Küchen	5
Sehintensive Arbeitsbereiche:Labor, technisches Zeichnen, präzise Arbeiten	>=6
Tageslichtbetrieb	max

Hinweis: Je nach Montageort kann eine Korrektur der Einstellung um 1 – 2 Skalenstriche erforderlich sein. Die Helligkeitsmessung erfolgt am Sensor.

Poti ⑥

Zeiteinstellung

Nachlaufzeit Schaltausgang 1 Einstellwert 30 sek. – 30 min. Die gewünschte Nachlaufzeit kann stufenlos von min ca.

30 sek. – max 30 min. eingestellt werden. Nach 3 min. wird das Eigenlicht eingemessen. Bei Überschreitung der Schwelle schaltet

der Sensor nach Ablauf der Nachlaufzeit aus.

Impulsmodus (außer DIM) ∥

Stellen Sie den Regler auf ∠(Linksanschlag) befindet sich das Gerät im Impulsmodus, d.h. der Ausgang wird für ca. 2 sek. einge-

schaltet (z.B. für Treppenhausautomat). Danach reagiert der Sensor für ca. 8 Sek. nicht auf Bewegung. Aufgrund der Eigenblendung

durch Fremdlicht ist hier nur Tagbetrieb möglich.

IQ-Modus

Rechtsanschlag: Die Nachlaufzeit passt sich dynamisch, selbstlernend dem Benutzerverhalten an.

Über einen Lernalgorithmus wird der optimale Zeitzyklus ermittelt.

Die kürzeste Zeit beträgt 2 min., die längste 20 min.

COM 2

Poti ⑦

Nachlaufzeit Schaltausgang 2 HLK

• Einstellwert 1 min. – 2 std.
• Rechtsanschlag: max
• Linksanschlag: min

Poti ⑧

Einschaltverzögerung Schaltausgang 2 HLK

• Einstellwert 0 sek. – 10 min.
  • Rechtsanschlag: Raumüberwachung
• Linksanschlag: 0 sek. (AUS)

Bei Einstellung „Überwachung“ reduziert sich die Empfindlichkeit des Schaltausgangs „Präsenz“. Der Kontakt schließt erst bei deutlicher Bewegung und signalisiert mit hoher Sicherheit die Anwesenheit von Personen.

Die Nachlaufzeit bleibt weiterhin aktiv. Die Einschaltverzögerung ist inaktiv.

Poti ⑮

Grundhelligkeit (DIM-Variante)

Ermöglicht bei Unterschreitung des eingestellten Helligkeitswertes eine Grundbeleuchtung für die eingestellte Nachlaufzeit. Diese ist auf ca. 10 % der maximalen Lichtstärke gedimmt. Bei Anwesenheit schaltet der Melder entweder auf 100 % Lichtstärke (Konstantlichtregelung OFF) oder regelt auf den voreingestellten Helligkeitswert (Konstantlichtregelung ON). Wird keine Bewegung erkannt, dimmt der Melder nach Ablauf der Nachlaufzeit auf die Grundhelligkeit zurück. Diese wird ausgeschaltet, wenn die Nachlaufzeit (1 min. – 30 min.) abgelaufen ist oder der Helligkeitswert durch ausreichend Tageslichtanteil überschritten wird. In der Einstellung ON schaltet der Melder die Grundhelligkeit direkt bei Unterschreiten des Helligkeitswertes EIN und AUS.

Reichweiteneinstellung

Anpassung der Reichweite auf individuelle Ansprüche.

Vgl. Tabelle Technische Daten Einstellung individueller Ansprüche Seite 4 – 5.

Parallelschaltungen

Bei Verwendung mehrerer Melder sind diese an dieselbe Phase anzuschließen!

Es können bis zu 10 Sensoren maximal parallelgeschaltet werden.

14.1 Master/Master

In einer Parallelschaltung können auch mehrere Master verwendet werden. Jeder Master schaltet dabei seine Lichtgruppe gemäß eigener Helligkeitsmessung. Verzöge-

rungszeiten und Helligkeitsschaltwerte werden bei jedem Master individuell eingestellt. Die Schaltlast wird auf die einzelnen Master aufgeteilt. Die Präsenz wird weiterhin

von allen Meldern gemeinsam erfasst. Der Präsenzausgang kann bei einem beliebigen Master abgegriffen werden.

142 Master/Slave

Der Master-/Slave-Betrieb erlaubt es, größere Räume zu erfassen (Last angeschlossen = Master, keine Last = Slave). Die Auswer-

tung der Helligkeit im Raum erfolgt ausschließlich am Master. Die Slaves melden die Bewegungserfassung dem Master. Die Schaltung

der Beleuchtung bzw. HLK-Anlage erfolgt ausschließlich über den Master.

14.3 Zwei Melder an externen Treppenautomat

Altbau / Umbau

Fremdlicht durch Taster aktiviert. Kein Dämmerungsmodus, nur Tagbetrieb möglich.

Über die Fernbedienung (optional) lassen sich die Funktionen komfortabel vom Boden einschalten.

Hinweis: Der Impulsmodus kann von der Fernbedienung nicht überschrieben werden. Den Impulsmodus manuell ausschalten.,

Fernbedienung Presence Control: EAN-Nr: 4007841 000387

Betriebsstörungen
Störung Ursache Abhilfe

Licht schaltet nicht ein	keine AnschlussspannungLux-Wert zu niedrig eingestelltkeine Bewegungserfassung	Anschlussspannung überprüfenLux-Wert langsam erhöhen bis Licht einschaltetF reiecht auf den Sensor herstellenErfassungsbereich überprüfen
Licht schaltet nicht aus	Lux-Wert zu hochNachlaufzeit läuft abStörende Wärmequellen z.B.: Heizlüfter, offene Türen und Fenster, Haustiere, Glühbirne/Halogenstrahler, sich bewegende Objekte	Lux-Wert niedriger stellenNachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellenStationäre Störquellen durch Aufkleber ausblenden
Sensor schaltet trotz Anwesenheit ab	Nachlaufzeit zu kleinLichtschwelle zu niedrig	Nachlaufzeit erhöhenDämmerungseinstellung ändern
Sensor schaltet zu spät ab	Nachlaufzeit zu groß	Nachlaufzeit verkleinern
Sensor schaltet bei frontaler Gehrichtung zu spät ein	Reichweite bei frontaler Gehrichtung ist reduziert	weitere Sensoren montierenAbstand zwischen zwei Sensoren reduzieren
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein	Lux-Wert zu niedrig gewählt	Sensor mit Schalter/Taster deaktiviert?Halbautomatik?Helligkeitsschwelle erhöhen

CE Konformitätserklärung

Dieses Produkt erfüllt die

• Niederspannungrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2002/95/EG.

Funktionsgarantie

Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion.

FUNKTIONS- 36 Monate GARANTIE

Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl.

Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden.

Elektrische installatie/automatische werking

Halfautomatisch: (MAN)

Volautomatisch: (AUTO)

Basislichtsterkte (DIM-variant)

Funktionsprogram DIP-switchar

COM 1 + COM 2

DIP 1

Normal- / Testläge

Funktion / grundfunktion

Funktioner – Indstillinger via DIP-kontakt

COM 1 + COM 2

DIP 1

Normaldrift / testdrift (NORM / TEST)

Aksesuar: Kaiser delikli duvar kutusu, EAN-Nr.: 4007841 000370 Tavan adaptör mandali, EAN-Nr.: 4007841 002855 Sıva üstü adaptörü, EAN-Nr.: 4007841 000363 Koruma sepeti, EAN-Nr.: 4007841 003036 Servis uzaktan kumanda, EAN-Nr.: 4007841 000387 Kullanıcı uzaktan kumanda, EAN-Nr.: 4007841 003012

Cihaz Açıklaması
