Produkttype	Passiv infrarød bevegelsesdetektor (PIR)
Merke	Steinel
Modell	ST 008789
Mål (B x H x D)	120 x 80 x 70 mm
Vekt	150 g
Strømforsyning	230 V AC, 50 Hz
Nominell effekt	2000 W maks (glødelampe), 600 W maks (LED)
Deteksjonsvinkel	180°
Rekkevidde	Opptil 12 m
Innstilling av lysstyrketerskel	Ja, fra 2 til 2000 lux
Tidsforsinkelse	Stillbar fra 5 sekunder til 15 minutter
Driftsmoduser	Auto, Manuell (test), Av
Beskyttelsesklasse	IP44 (motstandsdyktig mot vannsprut)
Driftstemperatur	-20 °C til +50 °C
Hovedfunksjoner	Bevegelsesdeteksjon, følsomhetsinnstilling, tidsforsinkelse, lysstyrketerskel
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut. Ikke bruk slipende rengjøringsmidler.
Sikkerhet	Installasjon og vedlikehold skal utføres av en kvalifisert elektriker.
Reservedeler og reparasjonsevne	Ingen reservedeler tilgjengelig. Kontakt Steinel kundeservice.
Generell informasjon	CE-sertifisering. 2 års garanti.

Ofte stilte spørsmål - ST 008789 STEINEL

Hvordan justerer jeg følsomheten til detektoren?

Bruk følsomhetspotensiometeret under dekselet. Drei det med klokken for å øke rekkevidde og følsomhet. Se bruksanvisningen for nøyaktige innstillinger.

Hvorfor blinker lyset uten grunn?

Dette kan skyldes forstyrrelser (dyr, greiner) eller for høy følsomhetsinnstilling. Reduser følsomheten eller juster deteksjonsvinkelen.

Hva er maksimal rekkevidde for detektoren?

Rekkevidden kan oppnå 12 meter under optimale forhold, med en deteksjonsvinkel på 180°.

Kan jeg bruke LED-pærer med denne detektoren?

Ja, men maks effekt for LED er 600 W. Forsikre deg om at LED-pærene er kompatible med bevegelsesdetektorer.

Hvordan installerer jeg detektoren utendørs?

Fest den godt til en vegg, i en høyde på 2 til 2,5 meter. Hold avstand til varmekilder (klimaanlegg osv.). Den elektriske installasjonen må utføres av en fagperson.

Hva betyr det røde blinklyset?

Det røde lyset indikerer at detektoren har oppdaget bevegelse. Hvis det blinker kontinuerlig, kontroller at strømforsyningen er korrekt og at lysstyrketerskelen er riktig innstilt.

Hvordan justerer jeg tidsforsinkelsen?

Drei tidsforsinkelsespotensiometeret (TIME) fra 5 sekunder (minimum) til 15 minutter (maksimum). Vanlig innstilling er 1 til 2 minutter.

Detektoren slår seg aldri av, hva gjør jeg?

Kontroller at lysstyrketerskelen (LUX) ikke er satt til 'natt' eller at modusen ikke er på 'test'. Tilbakestill enheten ved å koble fra strømmen i 10 sekunder.

Kan jeg bruke denne detektoren med en dimmer?

Nei, denne detektoren er ikke designet for bruk med dimmer. Bruk standard av/på-bryter.

Hvor finner jeg PDF-versjonen av bruksanvisningen?

Hele bruksanvisningen i PDF er tilgjengelig for gratis nedlasting på notice-facile.com. Søk etter 'Steinel ST 008789'.

BRUKSANVISNING ST 008789 STEINEL

Hel-automatisk: (AUTO)

Halvautomatisk: (MAN)

Fuldautomatisk: (AUTO)

Grundstyrke (DIM/DALI-variant)

Hvis der anvendes flere sensorer, skal disse tilsluttes ved samme fase!

Master/Master

Takk for tilliten du har vist oss ved ditt kjøp av din nye STEINEL-sensor. Du har valgt et kvalitets-produkt som er produsert, testet og pakket med største omhu.

Vi ber deg lese denne monteringsveiledningen før du installerer sensoren. En lang, sikker og feilfri drift kan kun garanteres dersom installasjon og igangsetting utføres korrekt.

Vi håper du vil ha mye glede av din nye STEINEL-sensor.

Sikkerhetsmerknader

■ Kople fra strømtilførselen før du foretar arbeider på sensoren!
Ved montering må strømledningen som skal tilkoples være uten spenning. Slå derfor først av strømmen og bruk en spenningstester for å teste at strømmen er borte.

■ Installasjon av sensoren innebærer arbeid på strømnettet. Sensoren skal derfor installeres faglig korrekt i henhold til nasjonale installasjonsforskrifter og tilkoplingskrav (VDE 0100).

Montering / installasjon ⑬ (se ill. side 2)

Sensoren skal kun monteres innfelt i tak innendørs. En passende klemme-takadapter og adapter til overflatemontering omfattes ikke av leveringsinnholdet.

Sensor- og lastmodul leveres ferdig montert og settes sammen når lastmodulen er satt inn og potensiometere/ dips er innstilt. Deretter må sensormodulen låses med låsemekanismen ⑫. Bruk evt. skrutrekker.

Tilbehør:

⑪ Utenpåliggende adapter IP 54, ekstrautstyr
⑫ Läsemekanisme
⑬ Montering/installasjon
⑭ Parallellkoplinger
⑮ Dekkfolier til reduksjon av dekningsområdet (HF 360 DALI).

Funksjonsmåte / grunnfunksjon

De infrarøde og høyfrekvente tilstedeværelsesmelderne i Control PRO-serien regulerer belysningen f.eks. på kontorer, toaletter og i offentlige eller private bygninger avhengig av tilstedeværelse og lysstyrken i omgivelsene.

Moderne høyfrekvensteknologi garanterer en komplett uavbrutt og temperaturuavhengig bevegelsesregistrering.

Sensoren DUAL HF DALI har dobbelt strålingskarakteristikk og er dermed spesielt godt egnet til hotellkorridorer og ganger i skoler og kontorbygninger. Med den avanserte linsen gir IR Quattro DALI et romtypisk, kvadratisk dekningsområde, der selv de minste bevegelser registreres.

Tilstedeværelsesmelderens koplingsutganger og rekkevidde innstilles via potensiometer og dip-bryter eller med fjernkontrollen (ekstrautstyr).

I tillegg utmerker Presence Control seg med et lavt strømforbruk.

Presence Control PRO

IR Quattro DALI IR Quattro HD DALI

HF 360 DALI DUAL HF DALI

2 DALI-koplingsutganger avhen- gig av tilstedeværelse og nomi- nell verdi for lysstyrke.

Innstillingsmuligheter:

• Nominell verdi for lysstyrke
• Belysningstid, IQ-modus
• Orienteringslys
• Konstantlysregulering
• Styring av scener

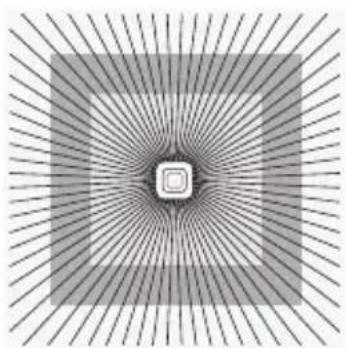

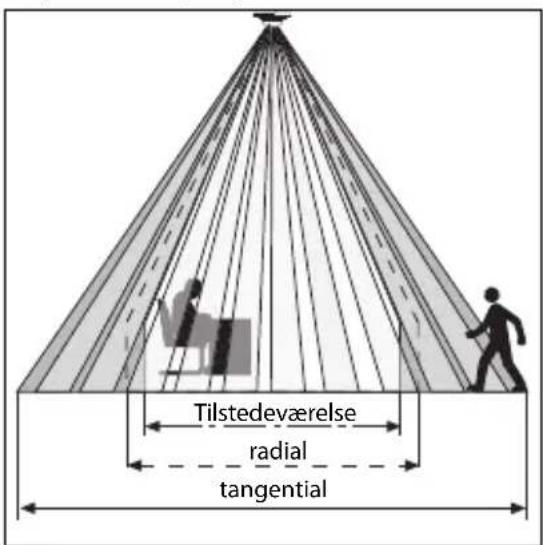

Overväkningsområde

IR Quattro DALI / IR Quattro HD DALI

En sikker tilstedeværelsesregistrering er i høy grad avhengig av antall linsesegmenter og deres tilstand og plassering. IR Quattro DALI og registreringskvadratet på 49 m ² , som er inndelt i 13 nivåer med 1760 koplingssoner, registrerer selv de minste bevegelser. IR Quattro HD DALI og registreringskvadratet på 64 m ² har 4800 koplingssoner og gir

enda høyere presisjon. Ved å stille inn på potensiometeret kan disse rekkevidene tilpasses de individuelle behov. Det kvadratiske dekningsområdet gir en enkel, rask og optimal romplanlegging.

Rekkeviddeinnstilling (IR Quattro DALI / IR Quattro HD DALI)

Tilpasning av rekkevidde iht. individuelle behov.

Se tabell Tekniske spesifikasjoner Innstilling av individuelle behov, side 6-7.

Rekkeviddeinnstilling (HF 360 DALI / DUAL HF DALI)

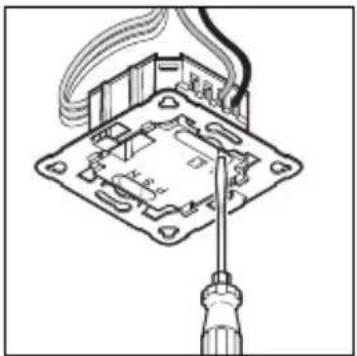

Elektrisk installasjon / automatisk drift

Følg installasjonsforskriftene iht. VDE 0100 ved valg av ledninger (se Sikkerhetsinstrukser på side 9). For ledningsføring til tilstedeværelsesmelderen gjelder følgende:

I henhold til VDE 0100 520, avsn. 6, kan det mellom sensor og elektronisk ballast brukes en flerkursledning som inneholder både nettledningene og styreledningene (f.eks

NYM 5 x 1,52). Maks. diameter for nettledningen er 10 mm. Nettilkoplingsklemmens klemområde er konstruert for maks. 2 x 1,5 mm² eller 1 x 2,5 mm².

Tekniske spesifikasjoner

Spenning:	230 – 240 V, 50 Hz
DALI utgang 1:	2-polet DALI-styreledning/broadcast
DALI utgang 2:	2-polet DALI-styreledning/broadcast
Kontrollerbare DALI elektroniske ballaster:	12 DALI elektroniske ballaster pr. utgang
Dekningskvadrater:	IR Quattro DALITilstedeværelse:maks. 4 x 4 m (16 m2 )Radial:maks. 5 x 5 m (25 m2 )Tangential:maks. 7 x 7 m (49 m2 )	IR Quattro HD DALImaks. 8 x 8 m (64 m2 )maks. 8 x 8 m (64 m2 )maks. 20 x 20 m (400 m2 )
Dekningsvinkel:	HF 360 DALI360° med140° åpningsvinkel evt.gjennom glass, tre og lettvegger.1 eller 2 registreringsretningerkan tildekkes for tilpasning tilrommet	DUAL HF DALIse diagram på side 92evt. gjennom glass, tre oglettvegger
Rekkevidde:	HF 360 DALImaks. ∅ 8 m,trinnløst elektronisk justerbar	DUAL HF DALImaks. 10 x 3 m i alle retningertrinnløst elektronisk justerbar
Grunnlysstyrke:	0 sek. – 30 min., 10 %
Tidsinnstilling:	30 sek. – 30 min., IQ modusIQ-modus (automatisk tilpasning til bruksprofilen)
Monteringshøyde:(Montering i tak)	2,5 m – 8 m (IR Quattro DALI)2,5 m – 10 m (IR Quattro HD DALI)
Bruksområde:	innendørs
Sensorteknologi:	13 dekningsnivåer, 1760 koplingssoner (IR Quattro DALI)13 dekningsnivåer, 4800 koplingssoner (IR Quattro HD DALI)
Beskyttelses type:	IP 20 (IP 54 med overflatemontert boks)
Beskyttelsesklasse:	II
Temperaturområde:	0 °C til +40 °C

z

Funksjoner - Innstilling via DIP-bryter

DIP 1

Normal drift / prøvedrift (NORM / TEST)

Prøvedriften har prioritet foran alle andre innstillinger på tilstedeværelsesmelderen og har til hensikt å kontrollere funksjonene og dekningsområdet. Ved bevegelse i rommet kopler tilstede-

værelsesmelderen - uavhengig av lysstyrken - inn lyset med ca. 8 sekunders belysningstid (blå LED blinker ved registrering). I normal drift gjelder alle individuelt innstilte potensiometerverdier.

Tilstedeværelsesmelder kan og- så uten last innstilles ved hjelp av den blå LED-en.

DIP 2

Halvautomatisk (MAN) / helautomatisk (AUTO)

Halvautomatisk: (MAN)

Kun avslåingen skjer automatisk. Det må slås på manuelt, lyset tennes med tasten og er på

avhengig av den belysningstid som er innstilt på potensiometeret. (2 x trykk /lyset er PÅ i 4 timer).

Helautomatisk: (AUTO)

Belysningen tennes og slukkes automatisk avhengig av lysstyrke og tilstedeværelse. Belysningen kan til enhver tid reguleres manuelt. I så tilfelle blir den automatisk koplingen forbigående

avbrutt. Aktiveres tasten manuelt, vil lyset være PÅ (trykk 2 x) eller AV (trykk 1 x) i 4 timer, uavhengig av de innstilte verdiene.

Trykkes det på tasten før de 4 timene er omme, går Presence Control IR Quattro over til normal sensordrift.

DIP 3

Tast/bryter

Anviser sensoren hvordan det inngående signalet skal evalueres. Ved tilordning av eksterne taster/brytere kan melderen brukes halvautomatisk og til enhver tid overstyres manuelt.

Valgfri bruk med tast eller bryter
■ Flere taster på en styreinngang er mulig
■ Trykkbryter med lampe skal kun brukes med nulledertil-kopling

■ Lengde på ledning mellom sensor og bryter < 50 m

DIP 4

Tast ON/ON-OFF

I stillingen ON-OFF kan belysningen til enhver tid slås manuelt av og på.

I stillingen ON er det ikke lenger mulig å slå av manuelt.

Ved hvert trykk på tasten startes belysningstiden på nytt.

DIP 5

Konstant lys ON/OFF

Sørger for konstant jevnt lysnivå. Melderen måler dagslyset og kop- ler in kunstig lys andelsmessig

for å oppnå ønsket lysstyrkenivå. Det kunstige lyset tilpasses när dagslysandelen forandres.

Innkoplingen av kunstig lys er avhengig både av dagslysandelen og av tilstedeværelse.

Funksjoner - Innstilling via potensiometer

Potensiometer ⑤

Skumringsinnstilling

∅nsket reaksjonsnivå kan innstilles trinnløst fra ca. 10 – 1000 Lux. Stillskruen helt til høyre: maks. dagslysdrift Stillskruen helt til venstre: min. nattmodus

Avhengig av monteringssted kan det være nødvendig å korrigere innstillingen med 1-2 trinn på skalaen.

Eksempler på bruk Nominell verdi for lysstyrke
Nattmodus min
Ganger, inngangshaller	1
Trapper, rulletrapper, rullebånd	2
Vaskerom, toaletter, koplingsrom, kantiner	3
Salgsområder, barnehager, førskolerom, idrettshaller	4
Arbeidsområder: kontor-, konferanse- og møterom, fint monteringsarbeid, kjøkken	5
Arbeidsområder som krever spesielt god belysning: laboratorier, teknisk tegning, presise arbeider	>=6
Dagslysdrift	maks.

NB: Avhengig av monteringssted kan det være nødvendig å korrigere innstillingen med 1-2 trinn på skalaen. Lysstyrken måles på sensoren.

Potensiometer ⑥

Tidsinnstilling

Belysningstid koplingsutgang 1 & 2 Innstillingsverdi 30 sek. – 30 min. ∅nsket belysningstid kan innstilles trinnløst fra ca. 30 sek. – maks. 30 min. Etter 3 min. måles egenlyset.

Når nivået overskrides, kopler sensoren seg ut etter at belysningstiden er omme.

IQ-modus

Helt til høyre: Belysningstiden tilpasses dynamisk og selvlærende etter bruksforholdene. En lærealgoritme beregner optimal tidssy-klus.

Grunnlysstyrke (DIM/DALI variant)

Når innstilt lysstyrkeverdi underskrides, gir denne funksjonen grunnbelysning for så lang belysningstid som innstilt. Lyset er dimmet til ca. 10 % av maksimal lysstyrke. Når noen er til stede, kopler melderen enten om til 100 % lysstyrke (konstantlysregulering OFF) eller regulerer til forinnstilt lysstyrkeverdi (konstantlysregulering ON). Når ingen bevegelser registreres, dimmer melderen tilbake til grunnlysstyrke etter endt belysningstid. Lyset slås av när belys-

ningstiden (1 min. – 30 min.) er omme eller når dagslyset er sterkt nok til at lysstyrkeverdien overskrides. I innstilling ON kpler melderen grunnlysstyrken PÅ og AV så snart lysstyrkeverdiene underskrides.

Parallellkoplinger ⑭

Ved bruk av flere meldere skal disse koples til samme fase!

Master/master

"P"-inngangen gjør det mulig å utvide området for bevegelsesregistrering.

Det er ikke mulig å sammenkople to DALI-adaptere via "P"-inngangen, da DALI-varianten kun har én inngang for "P". Området kan kun

utvides med en Presence Control PRO COM1/COM2 eller DIM variant.

Fjernkontroll

Via fjernkontrollen (ekstrautstyr) kan funksjonene enkelt aktiveres fra gulvet.

Fjernkontroll Presence Control: Service-fjernkontroll RC 3, EAN-nr.: 4007841 000387 Bruker-fjernkontroll RC 5, EAN-nr.: 4007841 592806

Driftsfeil

Feil Årsak Tiltak

Lyset tennes ikke	■ ingen tilførselsspenning■ for lav Lux-verdi innstilt■ ingen bevegelsesregistrering	■ kontroller tilførselsspenningen■ øk Lux-verdien saktetil lyset tennes■ sørg for at sensoren har uhin-dret sikt■ kontroller dekningsområdet
Lyset slukkes ikke	■ for høy Lux-verdi■ belysningstid går ut■ forstyrrende varmekilder, f.eks.: vifteovn, åpne dører og vinduer, husdyr, lyspære/ha- logenlyskaster, objekter som beveger seg (IR Quattro)	■ still inn lavere Lux-verdi■ vent til belysningstid utgår eller still inn lavere belys- ningstid■ bruk klebeetiketter for å ute-lukke stasjonære forstyrren-de kilder
Sensoren slås av selv om noen er til stede	■ for kort belysningstid■ for lavt lysnivå	■ øk belysningstiden■ endre skumringsinnstillingen

Feil Årsak Tiltak

Sensoren slår seg av for sent	■ for lang belysningstid	■ reduser belysningstiden
Sensoren slår seg på for sent ved frontal gangretning	■ rekkevidden ved frontal gangretning er redusert	■ moter flere sensorer■ reduser avstanden mellom to sensorer
Sensoren slås ikke på når personer er tilstede selv om det er mørkt	■ det er valgt for lav Lux-verdi	■ er sensoren deaktivert med bryter/knapp?■ halvautomatisk modus?■ øk lysstyrkeverdien
Sensoren slås ikke på tross av mørke og innstilt grunnlysstyrke	■ sensoren er i halvautomatisk modus■ det er valgt for lav Lux-verdi	■ sensoren er i helautomatisk modus■ øk lysstyrkeverdien

CE Konformitetserklæring

Dette produktet oppfyller kravene i

• lavspenningsdirektivet 2006/95/EF
• EMC-direktivet 2004/108/EF
• RoHS-direktivet 2002/95/EF.

Funksjonsgaranti

Dette Steinel-produktet er fremstilt med største nøyaktighet. Det er testet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon.

Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi erstatter mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler eller ved skader eller mangler som oppstår som følge av ufagmessig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien.

Garantien ytes bare hvis hele apparatet (ikke demontert) pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (med kjøpsdato og forhandlers stempel).

Reparasjonsservice: Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan vårt verksted foreta reparasjoner. Vennligst pakk produktet godt inn og send det til importøren.
