D Bedienungsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Sensors entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser Montageanleitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Sensor.

Sicherheitshinweise

■ Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
■ Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als erstes Strom

abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

■ Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht

nach den landesspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (VDE 0100).

Montage/Installation ⑬ (s. Abb. Seite 2)

Der Sensor ist nur zur Unterputz-Deckenmontage in Räumen vorgesehen. Ein entsprechender Klammer-Deckenadapter sowie ein Aufputz-Adapter ist im Lieferumfang nicht enthalten.

Sensor- und Lastmodul werden montiert geliefert und müssen nach Einbau des Lastmoduls und vorgenommener Einstellung der Potis/Dips zusammen gesteckt werden. Anschließend muß das Sensormodul mit dem Verschlussmechanismus ⑫ verriegelt werden, ggf. unter Zuhilfenahme eines Schraubendrehers.

Zubehör:
Kaiser-Hohlwanddose,
EAN-Nr.: 4007841 000370
Klammer-Deckenadapter
EAN-Nr.: 4007841 002855
Aufputz-Adapter,
EAN-Nr.: 4007841 000363
Schutzkorb,
EAN-Nr.: 4007841 003036
Service-Fernbedienung RC 3,
EAN-Nr.: 4007841 000387
Nutzer-Fernbedienung RC 5,
EAN-Nr.: 4007841 592806

Gerätebeschreibung

① Lastmodul
② Sensormodul
③ Sensorunterseite
④ Dip-Schalter
(1) Normal-/Testbetrieb
(2) Halb-/Vollautomatik
(3) Taster/Schalter
(4) Taster ON / ON-OFF
(5) Konstantlichtregelung ON/OFF

⑤ Dämmerungseinstellung
⑥ Zeiteinstellung Schaltausgang 1
⑦ Grundhelligkeit
⑧ Reichweiteneinstellung (IR)
⑨ Reichweiteneinstellung (HF)
⑩.1 Kaiser-Hohlwanddose, optional
⑩2 Klammer-Deckenadapter, optional

⑪ Aufputz-Adapter IP 54, optional
⑫ Verschlussmechanismus
⑬ Montage/Installation
⑭ Paralelschaltungen
⑮ Abdeckfolien zur Minimierung des Erfassungsbereiches (HF 360 DALI).

Funktionsweise / Grundfunktion

Die Infrarot- und Hochfrequenz-Präsenzmelder der Control PRO Serie regeln die Beleuchtung z. B. in Büros, WCs, öffentlichen oder privaten Gebäuden in Abhängigkeit von Umgebungshelligkeit und Anwesenheit.

Mit moderner Hochfrequenz-technologie ist eine vollkommen lückenlose temperaturunabhängige Bewegungserfassung gewährleistet.

Der DUAL HF DALI Sensor eignet sich durch die doppelte Richtcharakteristik besonders für Gänge in Hotels und Flure in Schul- und Bürogebäuden. Der IR Quattro DALI ermöglicht mit der hochentwickelten Linse einen raumtypischen, quadratischen Erfassungsbereich, in dem kleinste Bewegungen erfasst werden.

Die Einstellungen der Schaltausgänge sowie die Reichweiten-einstellung des Präsenzmelders erfolgen über die Potentiometer (Poti) und Dip-Schalter, bzw. der optionalen Fernbedienung.

Der Presence Control zeichnet sich weiter durch seinen geringen Eigenstromverbrauch aus.

Presence Control PRO

IR Quattro DALI IR Quattro HD DALI

HF 360 DALI DUAL HF DALI

2 DALI-Schaltausgänge in Abhängigkeit vom Helligkeits-sollwert und Präsenz.

Einstellmöglichkeiten:

• Helligkeitssollwert
• Nachlaufzeit, IQ-Modus
• Orientierungslicht
• Konstantlichtregelung
• Szenensteuerung

Überwachungsbereich

IR Quattro DALI / IR Quattro HD DALI

Eine sichere Anwesenheitserkennung hängt maßgeblich von der Anzahl, Beschaffenheit und Anordnung der Linsenelemente ab. Der IR Quattro DALI und das Erfassungsquadrat von 49 m², der sich in 13 Ebenen mit 1760 Schaltzonen darstellt, erfasst selbst kleinste Bewegungen. Der IR Quattro HD DALI und das Erfassungsquadrat von 64 m², ver-

fügt über 4800 Schaltzonen und präzisiert das Leistungsspektrum. Durch die Einstellung am Poti besteht die Möglichkeit diese Reichweiten auf individuelle Ansprüche anzupassen. Aufgrund des quadratischen Erfassungsbereiches ist eine einfache, schnelle und optimale Raumplanung möglich.

Reichweiteneinstellung (IR Quattro DALI / IR Quattro HD DALI)

Anpassung der Reichweite auf individuelle Ansprüche.

Vgl. Tabelle Technische Daten Einstellung individueller Ansprüche Seite 6-7.

Reichweiteneinstellung (HF 360 DALI / DUAL HF DALI)

Die Reichweite des HF 360 DALI ist elektronisch über die Service-Fernbedienung RC 3 (vgl. Zubehör) einstellbar. Zur Raumanpassung lassen sich 1 oder 2 Erfassungsrichtungen ausblenden. Mit einem Erfassungswinkel von 360° ist eine Reichweite von max. 8 m möglich. Der DUAL HF DALI Sensor verfügt über 2 spezielle HF Sensoren die von der

Decke aus beide Richtungen eines Ganges überwachen. Elektronisch kann die Reichweite in beide Richtungen gleichzeitig eingestellt werden.

Elektrische Installation/Automatikbetrieb

Bei der Auswahl der Verdrahtungsleitungen sind grundsätzlich die Installationsvorschriften nach VDE 0100 einzuhalten (siehe Sicherheitshinweise auf Seite 9). Für die Verdrahtung der Präsenzmelder gilt: Nach VDE 0100 520 Abschn. 6 darf

für die Verdrahtung zwischen Sensor und EVG eine Mehrfachleitung verwendet werden, die sowohl die Netzspannungleitungen wie auch die Steuerleitungen enthält (z.B. NYM 5 x 1,52). Die Netzanschlussleitung darf max. einen Durchmesser

von 10 mm haben. Der Klemmbereich der Netzanschlussklemme ist für maximal 2 x 1,5 mm² oder 1 x 2,5 mm² ausgelegt.

Netzspannung:	230 – 240 V, 50 Hz
DALI Ausgang 1:	2-polig DALI-Steuerleitung/Broadcast
DALI Ausgang 2:	2-polig DALI-Steuerleitung/Broadcast
Ansteuerbare DALI EVGs:	12 DALI EVGs je Ausgang

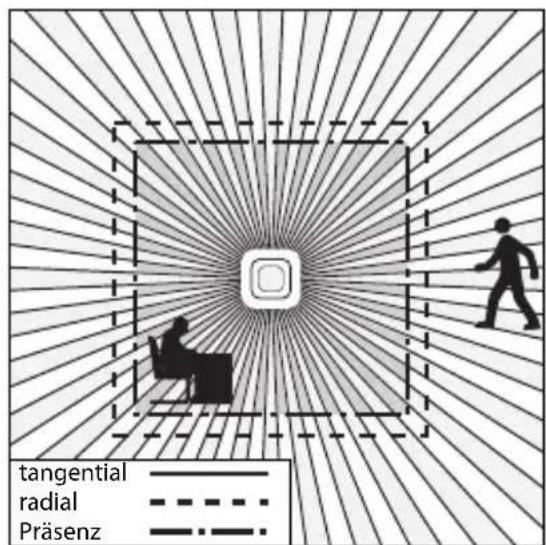

Erfassungsquadrate:	IR Quattro DALI	IR Quattro HD DALI
	Präsenz: max. 4 x 4 m (16 qm)	max. 8 x 8 m (64 qm)
	Radial: max. 5 x 5 m (25 qm)	max. 8 x 8 m (64 qm)
	Tangential: max. 7 x 7 m (49 qm)	max. 20 x 20 m (400 qm)
Erfassungswinkel:	HF 360 DALI	DUAL HF DALI
	360° mit 140° Öffnungswinkel	siehe Diagramm S. 12
	ggf. durch Glas, Holz und Leicht-bauwände. Zur Raumanpassung	ggf. durch Glas, Holz und Leichtbauwände
	lassen sich 1 oder 2 Erfassungs-richtungen ausblenden
Reichweite:	HF 360 DALI	DUAL HF DALI
	max. ∅ 8 m,	max. 10 x 3 m in jede Richtung
	stufenlos elektronisch einstellbar	stufenlos elektronisch einstellbar
Grundhelligkeit:	0 Sek. – 30 Min., 10 %
Zeiteinstellung:	30 Sek. – 30 Min., IQ Modus
	IQ-Modus (automatische Anpassung an das Nutzungsprofil)
Montagehöhe:	2,5 m – 8 m (IR Quattro DALI)
(Deckenmontage)	2,5 m – 10 m (IR Quattro HD DALI)
Einsatzort:	im Innenbereich von Gebäuden
Sensorik:	13 Erfassungsebenen, 1760 Schaltzonen (IR Quattro DALI)
	13 Erfassungsebenen, 4800 Schaltzonen (IR Quattro HD DALI)
Schutzart:	IP 20 (IP 54 mit AP Box)
Schutzklasse:ll
Temperaturbereich:	0 °C bis +40 °C

Funktionen – Einstellungen über DIP-Schalter

DIP 1

Normalbetrieb / Testbetrieb (NORM / TEST)

Der Testbetrieb hat Vorrang vor allen anderen Einstellungen am Präsenzmelder und dient zur Prüfung der Funktionalität sowie des Erfassungsbereiches. Der Präsenzmelder schaltet, unab-

hängig von der Helligkeit, bei Bewegung im Raum die Beleuchtung für eine Nachlaufzeit von ca. 8 sek. ein. (blaue LED blinkt bei Erfassung). Im Normalbetrieb gelten alle individuell

eingestellten Poti-Werte. Auch ohne angeschlossene Last kann der Präsenzmelder mit Hilfe der blauen LED eingestellt werden.

DIP 2

Halbautomatik (MAN) / Vollautomatik (AUTO)

Halbautomatik: (MAN)

Die Beleuchtung schaltet nur noch automatisch aus. Das Einschalten erfolgt manuell, Licht muss mit dem Taster angefor-

dert werden und bleibt für die am Poti eingestellte Nachlaufzeit eingeschaltet. (2 x drücken / schalten 4 Stunden AN).

Vollautomatik: (AUTO)

Die Beleuchtung schaltet je nach Helligkeit und Präsenz automatisch ein und aus. Die Beleuchtung kann jederzeit manuell geschaltet werden. Dabei wird die Schaltautomatik vorüber-

gehend unterbrochen. Unabhängig von den eingestellten Werten bleibt das Licht bei manueller Tasterbetätigung für 4 Stunden AN (2 x drücken) oder AUS (1 x drücken). Bei

Tasterbetätigung vor Ablauf der 4 Stunden geht der Presence Control IR Quattro in den normalen Sensorbetrieb über.

DIP 3

Taster/Schalter

Weist dem Sensor zu, wie das eingehende Signal gewertet werden soll. Durch die Zuordnung externer Taster/Schalter kann der Melder als Halbautomat betrieben werden und jederzeit manuell übersteuert werden.

■ Wahlweise Betrieb mit Taster oder Schalter
■ Mehrere Taster auf einem Steuereingang möglich
■ Leuchtdrucktaster nur mit Null-Leiteranschluss verwenden

■ Leitungslänge zwischen Sensor und Schalter < 50 m

DIP 4

Taster ON/ON-OFF

Auf Stellung ON-OFF lässt sich die Beleuchtung jederzeit manuell ein- und ausschalten.

Auf der Stellung ON ist manuelles Ausschalten nicht mehr möglich. Bei jedem Tasten-

druck wird die Nachlaufzeit neu gestartet.

DIP 5

Konstantlicht ON/OFF

Sorgt für gleichbleibendes Heligkeitsniveau. Melder misst das vorhandene Tageslicht und schaltet anteiliges Kunstlicht zu,

um das gewünschte Helligkeitsniveau zu erreichen. Ändert sich der Tageslichtenteil, wird das zugeschaltete Kunstlicht ange-

passt. Die Zuschaltung erfolgt neben dem Tageslichtanteil in Abhängigkeit von Anwesenheit.

Funktionen – Einstellungen über Potentiometer (Potis)

Poti ⑤

Dämmerungseinstellung

Die gewünschte Ansprechschwelle kann stufenlos von ca. 10 – 1000 Lux eingestellt werden. Einstellregler Rechtsanschlag : MAX Tageslichtbetrieb Einstellregler Linksanschlag: MIN Nachtbetrieb

Je nach Montageort kann eine Korrektur der Einstellung um 1-2 Skalenstriche erforderlich sein.

Anwendungsbeispiele Helligkeitssollwerte
Nachtbetriebmin
Flure, Eingangshallen	1
Treppen, Rolltreppen, Fahrbänder	2
Waschräume, Toiletten, Schalträume, Kantinen	3
Verkaufsbereich, Kindergärten, Vorschulräume, Sporthallen	4
Arbeitsbereiche: Büro-, Konferenz-, und Besprechungsräume, feine Montagearbeiten, Küchen	5
Sehintensive Arbeitsbereiche: Labor, technisches Zeichnen, präzise Arbeiten	>=6
Tageslichtbetrieb	max

Hinweis: Je nach Montageort kann eine Korrektur der Einstellung um 1 – 2 Skalenstriche erforderlich sein. Die Helligkeitsmessung erfolgt am Sensor.

Poti ⑥

Zeiteinstellung

Nachlaufzeit Schaltausgang 1 & 2 Einstellwert 30 sek. – 30 min. Die gewünschte Nachlaufzeit kann stufenlos von min ca.

30 sek. – max 30 min. eingestellt werden. Nach 3 min. wird das Eigenlicht eingemessen.

Bei Überschreitung der Schwelle schaltet der Sensor nach Ablauf der Nachlaufzeit aus.

IQ-Modus

Rechtsanschlag: Die Nachlaufzeit passt sich dynamisch, selbstlernend dem Benutzer-

verhalten an. Über einen Lern-algorithmus wird der optimale Zeitzyklus ermittelt.

Die kürzeste Zeit beträgt 2 min., die längste 20 min.

Poti ⑦

Grundhelligkeit (DIM/DALI Variante)

Ermöglicht bei Unterschreitung des eingestellten Helligkeitswertes eine Grundbeleuchtung für die eingestellte Nachlaufzeit. Diese ist auf ca. 10 % der maximalen Lichtstärke gedimmt. Bei Anwesenheit schaltet der Melder entweder auf 100 % Lichtstärke (Konstantlicht-

regelung OFF) oder regelt auf den voreingestellten Helligkeitswert (Konstantlichtregelung ON). Wird keine Bewegung erkannt, dimmt der Melder nach Ablauf der Nachlaufzeit auf die Grundhelligkeit zurück. Diese wird ausgeschaltet, wenn die Nachlaufzeit (1 min. –

30 min.) abgelaufen istoder der Helligkeitswert durch ausreichend Tageslichtanteil überschritten wird. In der Einstellung ON schaltet der Melder die Grundhelligkeit direkt bei Unterschreiten des Helligkeitswertes EIN und AUS.

Parallelschaltungen ⑭

Bei Verwendung mehrerer Melder sind diese an dieselbe Phase anzuschließen!

Master/Master

Der "P"-Eingang ermöglicht eine Bereichserweiterung der Bewegungserfassung.

Es ist nicht möglich, zwei DALI-Netzteile über den "P"-Eingang zu verdrahten, da die DALI-Variante nur einen Eingang für "P" bereit stellt. Es ist nur möglich, die Be-

reichserweiterung mit einem Pre-sense Control PRO COM1/COM2 oder DIM Variante zu realisieren.

Fernbedienung

Über die Fernbedienung (optional) lassen sich die Funktionen komfortabel vom Boden einschalten.

Fernbedienung Presence Control: Service-Fernbedienung RC 3, EAN-Nr.: 4007841 000387 Nutzer-Fernbedienung RC 5, EAN-Nr.: 4007841 592806

Betriebsstörungen

Störung Ursache Abhilfe

Licht schaltet nicht ein	■ keine Anschlussspannung■ Lux-Wert zu niedrig eingestellt■ keine Bewegungserfassung	■ Anschlussspannung überprüfen■ Lux-Wert langsam erhöhen bis Licht einschaltet■ F reSicht auf den Sensor herstellen■ Erfassungsbereich überprüfen
Licht schaltet nicht aus	■ Lux-Wert zu hoch■ Nachlaufzeit läuft ab■ Störende Wärmequellen z.B.: Heizlüfter, offene Türen und Fenster, Haustiere, Glühbirne/Halogenstrahler, sich bewegende Objekte (IR Quattro)	■ Lux-Wert niedriger stellen■ Nachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellen■ Stationäre Störquellen durch Aufkleber ausblenden
Sensor schaltet trotz Anwesenheit ab	■ Nachlaufzeit zu klein■ Lichtschwelle zu niedrig	■ Nachlaufzeit erhöhen■ Dämmerungseinstellung ändern

Störung Ursache Abhilfe

Sensor schaltet zu spät ab	Nachlaufzeit zu groß	Nachlaufzeit verkleinern
Sensor schaltet bei frontaler Gehrichtung zu spät ein	Reichweite bei frontaler Gehrichtung ist reduziert	weitere Sensoren montierenAbstand zwischen zwei Sensoren reduzieren
Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht ein	Lux-Wert zu niedrig gewählt	Sensor mit Schalter/Taster deaktiviert ?Halbautomatik ?Högkeitsschwelle erhöhen
Sensor schaltet trotz Dunkelheit und eingestellter Grundhelligkeit, diese nicht ein	Sensor im HalbautomatikbetriebLux-Wert zu niedrig gewählt	Sensor in Vollautomati kbetriebHelligkeitsschwelle erhöhen

CE Konformitätserklärung

Dieses Produkt erfüllt die

• Niederspannungrichtlinie 2006/95/EG
• EMV-Richtlinie 2004/108/EG
• RoHS-Richtlinie 2002/95/EG.

Funktionsgarantie

Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für einwandfreie Beschaffenheit und Funktion.

FUNKTIONS-

36 Monate

GARANTIE

Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das Produkt gut verpackt an die nächste Servicestation senden.

Elektrische installatie/automatische werking

Halfautomatisch: (MAN)

Volautomatisch: (AUTO)

Basislichtsterkte (DIM/DALI-variant)

Funktionsprogram DIP-switchar

DIP 1

Normal- / Testläge

Funktionsprogram Potentiometer

Potentiometer ⑤

Funktion / grundfunktion

Funktioner – Indstillinger via DIP-kontakt

DIP 1

Normaldrift / testdrift (NORM / TEST)

Kaiser-hulveggboks,
EAN-nr.: 4007841 000370
Klemme-takadapter,
EAN-nr.: 4007841 002855
Utenpåliggende adapter,
EAN-nr.: 4007841 000363
Beskyttelseskurv,
EAN-nr.: 4007841 003036
Service-fjernkontroll RC 3,
EAN-Nr.: 4007841 000387
Bruker-fjernkontroll RC 5,
EAN-Nr.: 4007841 592806

Apparatbeskrivelse

① Lastmodul
② Sensormodul
③ Underside sensor
④ Dip-bryter
(1) Normal-/prøvedrift
(2) Halv-/helautomatisk
(3) Tast/bryter
(4) Tast ON / ON-OFF
(5) Konstantlysregulering ON/OFF

⑤ Skumringsinnstilling
⑥ Tidsinnstilling Koplingsutgang 1
⑦ Grunnlysstyrke
⑧ Rekkeviddeinnstilling (IR)
⑨ Rekkeviddeinnstilling (HF)
⑩.1 Kaiser-hulveggboks, tilleggsutstyr
⑩2 Klemme-takadapter, ekstrautstyr

Aksesuar: Kaiser delikli duvar kutusu, EAN-Nr.: 4007841 000370 Tavan adaptör mandali, EAN-Nr.: 4007841 002855 Sıva üstü adaptörü, EAN-Nr.: 4007841 000363 Koruma sepeti, EAN-Nr.: 4007841 003036 Servis uzaktan kumanda RC 3, EAN-Nr.: 4007841 000387 Kullanıcı uzaktan kumanda RC 5, EAN-Nr.: 4007841 592806

Cihaz Açıklaması
