Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	Steinel
Modèle	ST 008789
Dimensions (L x H x P)	120 x 80 x 70 mm
Poids	150 g
Alimentation	230 V AC, 50 Hz
Puissance nominale	2000 W max (lampe à incandescence), 600 W max (LED)
Angle de détection	180°
Portée de détection	Jusqu'à 12 m
Réglage du seuil de luminosité	Oui, de 2 à 2000 lux
Temporisation	Réglable de 5 secondes à 15 minutes
Modes de fonctionnement	Auto, Manuel (test), Off
Indice de protection	IP44 (résistant aux projections d'eau)
Température de fonctionnement	-20 °C à +50 °C
Fonctions principales	Détection de mouvement, réglage de la sensibilité, temporisation, seuil de luminosité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation et maintenance réservées à un électricien qualifié.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Contacter le SAV Steinel.
Informations générales	Certification CE. Garantie 2 ans.

FOIRE AUX QUESTIONS - ST 008789 STEINEL

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre de sensibilité situé sous le capot. Tournez-le dans le sens horaire pour augmenter la portée et la sensibilité. Consultez la notice pour les réglages précis.

Pourquoi l'éclairage clignote-t-il sans raison ?

Cela peut être dû à des interférences (animaux, branches) ou à un réglage de sensibilité trop élevé. Réduisez la sensibilité ou ajustez l'angle de détection.

Quelle est la portée maximale du détecteur ?

La portée peut atteindre 12 mètres dans des conditions optimales, avec un angle de détection de 180°.

Puis-je utiliser des ampoules LED avec ce détecteur ?

Oui, mais la puissance maximale pour les LED est de 600 W. Assurez-vous que les LED sont compatibles avec les détecteurs de mouvement.

Comment installer le détecteur en extérieur ?

Fixez-le solidement sur un mur, à une hauteur de 2 à 2,5 mètres. Respectez les distances par rapport aux sources de chaleur (climatisation, etc.). L'installation électrique doit être réalisée par un professionnel.

Que signifie le voyant rouge clignotant ?

Le voyant rouge indique que le détecteur a repéré un mouvement. S'il clignote en continu, vérifiez que l'alimentation est correcte et que le seuil de luminosité est bien réglé.

Comment régler la temporisation ?

Tournez le potentiomètre de temporisation (TIME) de 5 secondes (minimum) à 15 minutes (maximum). Le réglage usuel est de 1 à 2 minutes.

Le détecteur ne s'éteint jamais, que faire ?

Vérifiez que le seuil de luminosité (LUX) n'est pas réglé sur 'nuit' ou que le mode n'est pas sur 'test'. Réinitialisez l'appareil en coupant l'alimentation 10 secondes.

Puis-je utiliser ce détecteur avec un variateur ?

Non, ce détecteur n'est pas conçu pour être utilisé avec un variateur d'intensité. Utilisez une commande marche/arrêt standard.

Où trouver la version PDF de la notice ?

La notice complète en PDF est disponible en téléchargement gratuit sur notice-facile.com. Recherchez 'Steinel ST 008789'.

MODE D'EMPLOI ST 008789 STEINEL

	IR Quattro DALI IR Quattro HD DALI
	PresenceRadialTangential		PresenceRadialTangential
2,50 m 1		2,6 m x 2,6 m 2,6 m x 2,6 m 2,8	m x 2,8 m 3,6 m	x 3,6 m 3,6 m x	3,6 m 4 m x 4 m
	2	2,9 m x 2,9 m 2,9 m x 2,9 m 2,8	m x 2,8 m 4 m x	4 m 4 m x 4 m	4 m x 4 m
	3	3,2 m x 3,2 m 3,2 m x 3,2 m 2,8	m x 2,8 m 4,6 m	x 4,6 m 4,6 m x	4,6 m 5 m x 5 m
	4	3,4 m x 3,4 m 3,4 m x 3,4 m 3,8	m x 3,8 m 5,2 m	x 5,2 m 5,2 m x	5,2 m 6 m x 6 m
	5	3,6 m x 3,6 m 3,8 m x 3,8 m 4,7	m x 4,7 m 5,8 m	x 5,8 m 5,8 m x	5,8 m 8 m x 8 m
	6	4,1 m x 4,1 m 4,2 m x 4,2 m 5,6	m x 5,6 m 6,8 m	x 6,8 m 6,8 m x	6,8 m 13 m x 13 m
	7	4,7 m x 4,7 m 4,7 m x 4,7 m 6,6	m x 6,6 m 7,8 m	x 7,8 m 7,8 m x	7,8 m 18 m x 18 m
2,80 m 1		2,8 m x 2,8 m 2,8 m x 2,8 m 2,8	m x 2,8 m 3,8 m	x 3,8 m 3,8 m x	3,8 m 4 m x 4 m
	2	3,1 m x 3,1 m 3,1 m x 3,1 m 3 m	x 3 m 4,4 m x 4,4 m	x 4,4 m x 4,4	m 4,5 m x 4,5 m
	3	3,5 m x 3,5 m 3,5 m x 3,5 m 3,8	m x 3,8 m 5,1 m	x 5,1 m 5,1 m x	5,1 m 5,5 m x 5.5 m
	4	3,9 m x 3,9 m 3,9 m x 3,9 m 4,5	m x 4,5 m 5,5 m	x 5,5 m 5,5 m x	5,5 m 6,5 m x 6.5 m
	5	4,2 m x 4,2 m 4,2 m x 4,2 m 5,4	m x 5,4 m 5,9 m	x 5,9 m 5,9 m x	5,9 m 8,5 m x 8.5 m
	6	4,4 m x 4,4 m 4,4 m x 4,4 m 6,1	m x 6,1 m 6,9 m	x 6,9 m 6,9 m x	6,9 m 17 m x 17 m
	7	4,7 m x 4,7 m 4,7 m x 4,7 m 7,1	m x 7,1 m 7,9 m	x 7,9 m 7,9 m x	7,9 m 20 m x 20 m
3,00 m 1		2,8 m x 2,8 m 2,8 m x 2,8 m 2,8	m x 2,8 m 4 m x	x 4 m 4 m x 4 m	4 m x 4 m
	2	3,2 m x 3,2 m 3,3 m x 3,3 m 3,3	m x 3,3 m 4,8 m	x 4,8 m 4,8 m x	4,8 m 5 m x 5 m
	3	3,6 m x 3,6 m 3,8 m x 3,8 m 4,7	m x 4,7 m 5,6 m	x 5,6 m 5,6 m x	5,6 m 6 m x 6 m
	4	3,7 m x 3,7 m 4,2 m x 4,2 m 5,4	m x 5,4 m 5,8 m	x 5,8 m 5,8 m x	5,8 m 7 m x 7 m
	5	3,8 m x 3,8 m 4,7 m x 4,7 m 6,1	m x 6,1 m 6 m x	x 6 m 6 m x 6 m	9 m x 9 m
	6	4,2 m x 4,2 m 4,7 m x 4,7 m 6,6	m x 6,6 m 7 m x	x 7 m 8 m x 8 m	20 m x 20 m
	7	4,2 m x 4,2 m 4,8 m x 4,8 m 7 m	x 7 m 8 m x 8 m	x 8 m x 8 m 22 m	x 22 m
3,50 m 1		2,8 m x 2,8 m 4,7 m x 4,7 m 4,7	m x 4,7 m 4,8 m	x 4,8 m 5 m x 5	m 6 m x 6 m
	2	3,2 m x 3,2 m 5,2 m x 5,2 m 5,6	m x 5,6 m 5 m x	x 5 m 5,5 m x 5,5	m 6 m x 6 m
	3	3,6 m x 3,6 m 5,6 m x 5,6 m 7,5	m x 7,5 m 5,4 m	x 5,4 m 6 m x 6	m 6 m x 6 m
	4	3,7 m x 3,7 m 6,6 m x 6,6 m 9,1	m x 9,1 m 5,8 m	x 5,8 m 7 m x 7	m 9,5 m x 9,5 m
	5	3,8 m x 3,8 m 7,1 m x 7,1 m 9,9	m x 9,9 m 6,2 m	x 6,2 m 8 m x 8	m 13 m x 13 m
	6	4,2 m x 4,2 m 7,5 m x 7,5 m 11	m x 11 m 7,2 m	x 7,2 m 9,5 m x 9	9,5 m 20,5 m x 20,5 m
	7	4,2 m x 4,2 m 8,6 m x 8,6 m 12	m x 12 m 8,2 m	x 8,2 m 11 m x 1	11 m 28 m x 28 m

⑨

		IR Quattro DALI IR Quattro HD DALI
		PresenceRadialTangential		PresenceRadialTangential
4,00 m 1		-3,8 m	x3,8 m 3,8 m x 3,8 m - 6 m x 6		m 7 m x 7 m
	2	-3,8 m	x3,8 m 4,7 m x 4,7 m - 6 m x 6		m 7,5 m x 7,5 m
	3	-3,8 m	x3,8 m 5,6 m x 5,6 m - 6 m x 6		m 8 m x 8 m
	4	-4,7 m	x4,7 m 7,5 m x 7,5 m - 7 m x 7		m 12 m x 12 m
	5	-4,7 m	x4,7 m 7,5 m x 7,5 m - 8 m x 8		m 15 m x 15 m
	6	-5,6 m	x5,6 m 8,5 m x 8,5 m - 8 m x 8		m 20 m x 20 m
	7	-7,5 m	x7,5 m 10 m x 10 m - 8,4 m x 8,4 m 24 m x 24 m
5,00 m 1		- - -	-6 m x 6 m 8 m x 8 m
	2	- - -	-6,3 m x 6,3 m	11 m x 11 m
	3	- - -	-6,7 m x 6,7 m	14 m x 14 m
	4	- - -	-7 m x 7 m 17 m x 17 m
	5	- - -	-7,4 m x 7,4 m	20 m x 20 m
	6	- - -	-7,7 m x 7,7 m	24 m x 24 m
	7	- - -	-8,1 m x 8,1 m	27 m x 27 m
6,00 m 1		- - -	-7 m x 7 m 9 m x 9 m
	2	- - -	-7,1 m x 7,1 m	12 m x 12 m
	3	- - -	-7,3 m x 7,3 m	16 m x 16 m
	4	- - -	-7,4 m x 7,4 m	19 m x 19 m
	5	- - -	-7,5 m x 7,5 m	23 m x 23 m
	6	- - -	-7,7 m x 7,7 m	26 m x 26 m
	7	- - -	-7,8 m x 7,8 m	30 m x 30 m
8,00 m 1		- - -	-7,4 m x 7,4 m	11 m x 11 m
	2	- - -	-7,5 m x 7,5 m	15 m x 15 m
	3	- - -	-7,7 m x 7,7 m	19 m x 19 m
	4	- - -	-7,8 m x 7,8 m	24 m x 24 m
	5	- - -	-7,9 m x 7,9 m	28 m x 28 m
	6	- - -	-8,1 m x 8,1 m	32 m x 32 m
	7	- - -	-8,2 m x 8,2 m	36 m x 36 m

14

⑮ HF 360 DALI

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant ce détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec le plus grand soin.

Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.

Nous souhaitons que votre nouveau détecteur STEINEL vous apporte entière satisfaction.

Consignes de sécurité

■ Avant toute intervention sur le détecteur, couper l'alimentation électrique !
■ Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

■ L'installation du détecteur implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.

Montage / installation ⑬ (v. ill. page 2)

Le détecteur est prévu pour un montage à l'intérieur, en pla-fond sous crépis. En encastré, avec PRO UP Box et en sailli avec l'AP Box. Les Box ne sont pas compris dans la livraison.

Les modules du détecteur et de charge sont livrés montés et devront être enfichés l'un sur l'autre après montage du module de charge et réglage des potentiomètres/dips. Ensuite, verrouiller le module du détecteur au moyen du dispositif de verrouillage ⑫, éventuellement à l'aide d'un tournevis.

Accessoires : Boîte pour parois creuses Kaiser, N° EAN : 4007841 000370 Adaptateur de plafond à pinces, N° EAN : 4007841 002855 Adaptateur sur crépi, N° EAN : 4007841 000363 Corbeille de protection, N° EAN : 4007841 003036 Télécommande service RC 3, N° EAN : 4007841 000387 Télécommande utilisateur RC 5, N° EAN : 4007841 592806

Description de l'appareil

① Module de charge
② Module du détecteur
③ Partie inférieure du détecteur
④ Interrupteur Dip
(1) Mode normal / mode test
(2) Fonctionnement semi-/entièrement automatique
(3) Touche/interrupteur
(4) Touche ON / ON-OFF
(5) Réglage éclairage permanent ON/OFF

⑤ Réglage de crépuscularité
⑥ Temporisation Sortie de commutation 1
⑦ Luminosité de base
⑧ Réglage de la portée (IR)
⑨ Réglage de la portée (HF)
⑩.1 Boîte pour parois creuses Kaiser, en option
⑩2 Adaptateur de plafond à pinces, en option

⑪ Adaptateur sur crépi IP 54, en option
⑫ Mécanisme de verrouillage

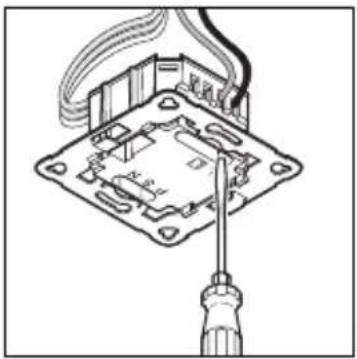

⑬ Montage/Installation
⑭ Branchements en parallèle

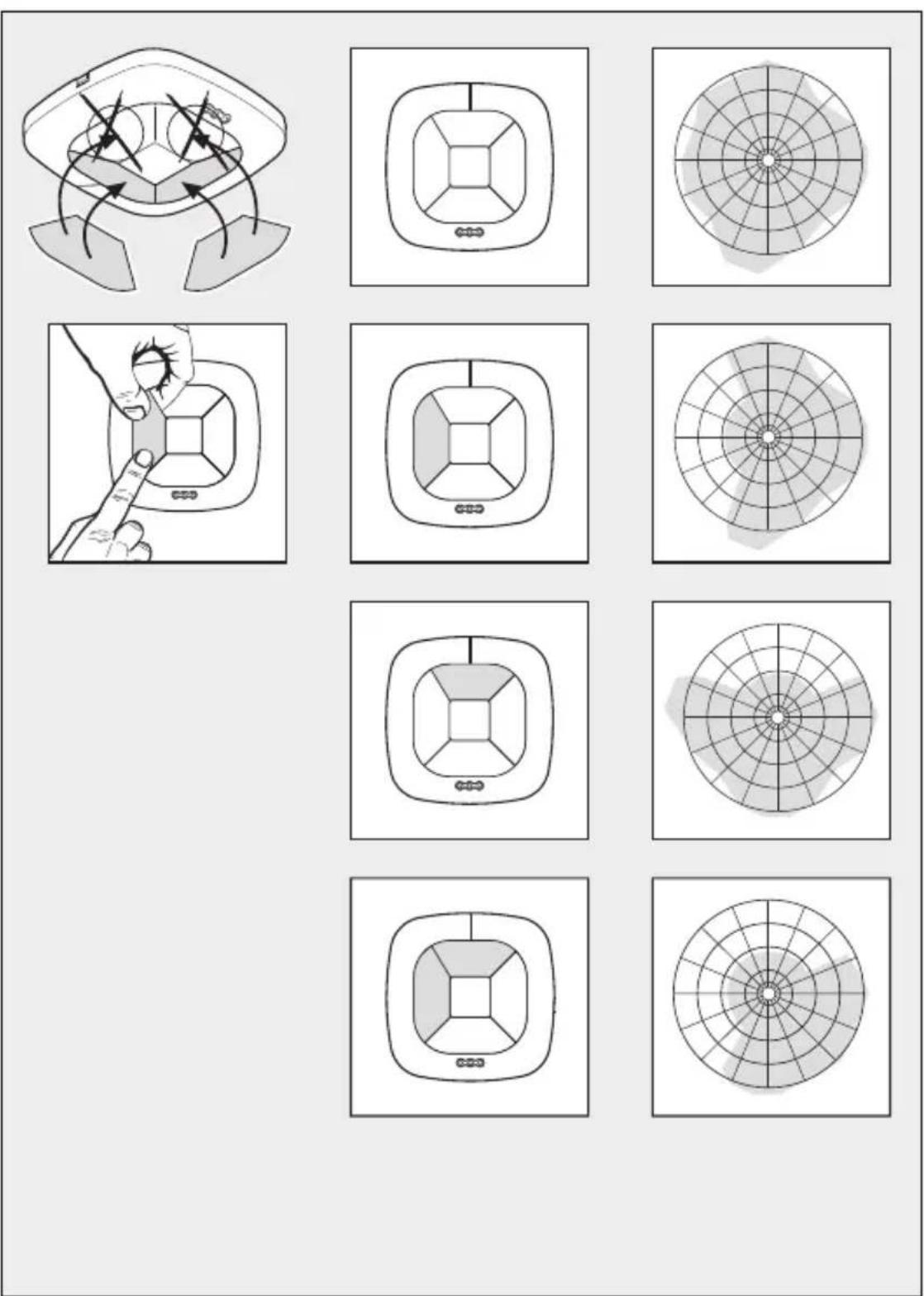

⑮ Caches pour la limitation de la zone de détection (HF 360 DALI).

Fonctionnement / Fonction de base

Les détecteurs de présence infra-rouge et hyper fréquence de la série Control PRO commandent l'éclairage par ex. dans les bureaux, les toilettes, les écoles, les bâtiments privés ou publics, en fonction de la luminosité ambiante et de la présence de personnes.

Grâce à la technique hyper fréquence moderne, une détection de mouvement absolument sans lacunes est garantie.

Le détecteur DUAL HF DALI convient, grâce à la caractéristique de direction double, particulièrement pour les couloirs d'hôtels, d'écoles et de bureaux. Le IR Quattro DALI, grâce à une lentille hautement développée, permet d'obtenir une zone de détection carrée, adaptée à la pièce, à laquelle même les plus petits mouvements n'échappe-ront pas.

Les réglages des sorties de commutation et de la portée du détecteur de présence sont effectués par le biais des potentio-mètres et de l'interrupteur Dip, ou bien de la télécommande disponible en option.

Le détecteur Presence Control se distingue par une consommation extrêmement faible d'électricité propre.

Presence Control PRO

IR Quattro DALI

IR Quattro HD DALI

HF 360 DALI

DUAL HF DALI

2 sorties de commutation DALI en fonction de la valeur de luminosité de consigne et de la présence.

Possibilités de réglage :

• Valeur de luminosité de consigne
• Temporisation, mode IQ
• Lumière d'orientation
• Réglage éclairage permanent
• Commande de scène

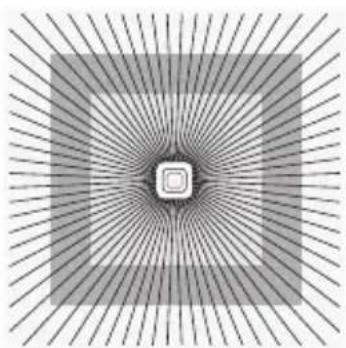

Zone de détection

IR Quattro DALI / IR Quattro HD DALI

Une détection de présence idéale dépend essentiellement du nombre, de la qualité et de la disposition des lentilles. Le IR Quattro DALI avec une surface de détection de 49 m², disposé sur 13 niveaux avec 1760 zones de commutation, détecte même les moindres mouvements. Le IR Quattro HD DALI, avec une surface de détection de 64 m², dispose de

4800 zones de commutation et précise le spectre de puissance. Le réglage possible au niveau du potentiomètre permet d'adapter ces portées aux exigences individuelles. Grâce à la zone de détection carrée, une conception rapide et optimale de la pièce est donnée.

Réglage de la portée (IR Quattro DALI / IR Quattro HD DALI)

Adaptation de la portée aux besoins spécifique.

Cf. tableau Caractéristiques techniques Réglage besoin spécifique pages 6 – 7.

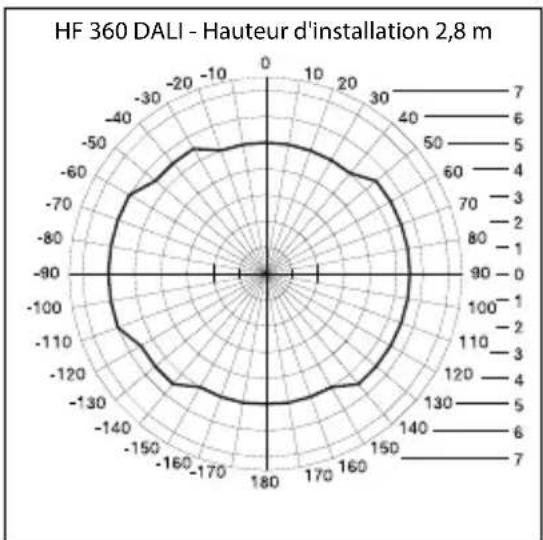

Réglage de la portée (HF 360 DALI / DUAL HF DALI)

La portée du HF 360 DALI est réglable électroniquement par le biais de la télécommande RC 3 (cf. Accessoires). Pour adapter la zone de détection à la pièce, il est possible de masquer 1 ou 2 directions de détection. Avec un angle de détection de 360°, une portée de 8 m max. est possible. Le détecteur DUAL HF DALI dispose, de plus, de 2 détecteurs HF

spéciaux surveillant le couloir dans les deux directions à partir du plafond. La portée peut être réglée simultanément de manière électronique dans les deux directions.

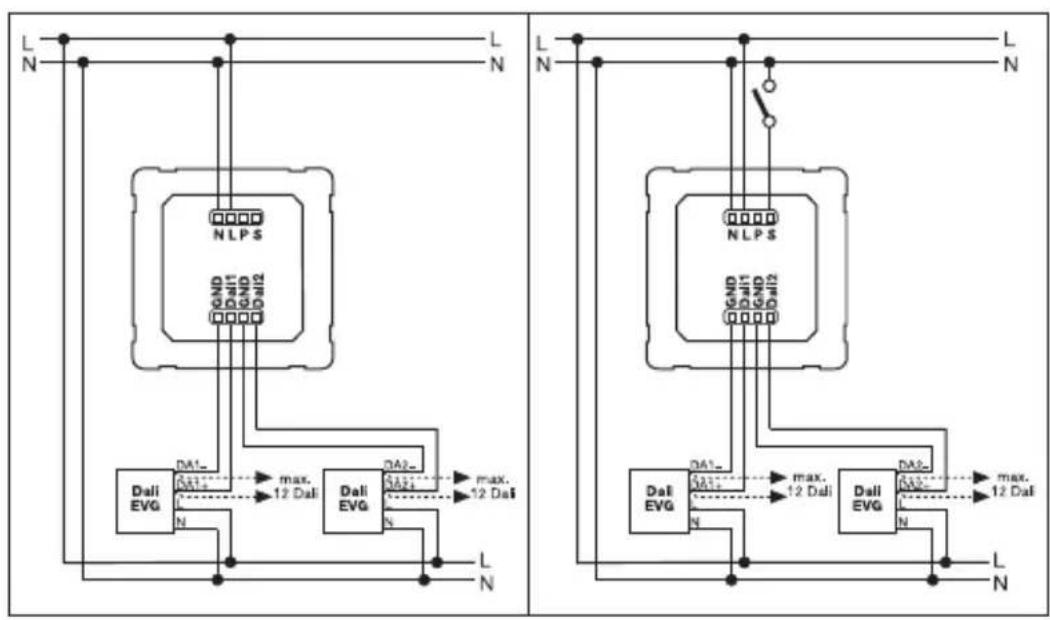

Installation électrique / commande automatique

Lors de la sélection du câblage, respecter les directives d'installation de la norme NF-C 15100 (VDE 0100) (cf. consignes de sécurité page 9). Pour le câblage des détecteurs de présence les dispositions suivantes sont valables :

Selon la norme NF C-15100 (VDE 0100 520 al. 6), le câblage entre détecteur et ballast peut être établi au moyen d'une conduite multiple, contenant tant bien les conduites secteur que les conduites de commande

(par ex. NYM 5 x 1,52). Le diamètre de la conduite secteur ne doit pas être supérieur à 10 mm. La plage de serrage de la borne de raccordement au secteur est conçue pour 2 x 1,5 mm² ou 1 x 2,5 mm² au maximum.

Caractéristiques techniques

Tension du réseau :	230 – 240 V, 50 Hz
DALI sortie 1 :	bipolaire ligne de commande DALI/broadcast
DALI sortie 2 :	bipolaire ligne de commande DALI/broadcast
Ballasts DALI pilotables :	12 ballasts DALI par sortie
Carrés de détection :	IR Quattro DALIPrésence: max. 4 × 4 m ( 16 m 2 )Radial: max. 5 × 5 m ( 25 m 2 )Tangentiel: max. 7 × 7 m ( 49 m 2 )	IR Quattro HD DALImax. 8 × 8 m ( 64 m 2 )max. 8 × 8 m ( 64 m 2 )max. 20 × 20 m ( 400 m 2 )
Angle de détection :	HF 360 DALI 360° avec une ouverture angulaire de 140° le cas échéant à travers le verre, le bois et les cloisons légères. Pour l'adaptation à la pièce, il est possible de masquer 1 ou 2 directions de détection.	DUAL HF DALIcf. diagramme p. 28le cas échéant à travers le verre, le bois et les cloisons légères
Portée :	HF 360 DALImax. 8 m,régable électroniquement en continu	DUAL HF DALImax. 10 × 3 m dans chaque direction réglable électroniquement en continu
Luminosité de base :	0 s – 30 min., 10 %
Temporisation :	30 s – 30 min., mode IQmode IQ (adaptation automatique au profil d'utilisation)
Hauteur de montage :(montage au plafond)	2,5 m – 8 m (IR Quattro DALI)2,5 m – 10 m (IR Quattro HD DALI)
Emplacement :	à l'intérieur des bâtiments
Système de détection :	13 niveaux de détection, 1760 zones de commutation (IR Quattro DALI)13 niveaux de détection, 4800 zones de commutation (IR Quattro HD DALI)
Indice de protection :	IP 20 (IP 54 avec AP Box)
Classe de protection :	II
Intervalle de température :	0° C à +40° C

Fonctions – Réglages par interrupteur DIP

DIP 1

Mode normal / mode test (NORM / TEST)

Le mode test est prioritaire devant tous les autres réglages du détecteur de présence et sert à contrôler le bon fonctionnement et la zone de détection. Indépendamment de la luminosité,

le détecteur de présence allume la lumière dans la pièce en cas de mouvement pour une durée de poursuite d'env. 8 s. (La LED bleue clignote en cas de détection). En mode normal, toutes les

valeurs réglées individuellement sur le potentiomètre sont valables. Également sans raccordement de charge, le détecteur de présence peut être réglé au moyen de la LED bleue.

DIP 2

Semi-automatique (MAN) / entièrement automatique (AUTO)

Semi-automatique : (MAN)

L'éclairage ne s'éteint qu'automatiquement. La lumière est allumée manuellement par action poussoir et reste allumée pour la

durée de poursuite réglée sur le potentiomètre. (appuyer/commuter 2 x /4 heures ALLUMÉ).

Entièrement automatique : (AUTO)

En fonction de la luminosité et de la présence, l'éclairage s'allume et s'éteint automatiquement. Il peut être actionné manuellement à tout moment. Pour cela, le système automatique d'allumage est interrompu

momentanément. Indépendamment des valeurs programmées, la lumière reste, en cas d'actionnement manuel du poussoir, allumée pendant 4 heures (appuyer 2 x) ou éteinte (appuyer 1 x).

En cas d'actionnement de poussoir avant écoulement des 4 heures, le Presence Control IR Quattro passe à nouveau au fonctionnement normal par détecteur.

DIP 3

Touche/interrupteur

Avise le détecteur comment évaluer le signal entrant. Des poussoir/interrupteurs externes peuvent être attribués afin d'utiliser le détecteur en mode semi-automatique pouvant être actionné manuellement à tout moment.

Au choix, fonctionnement avec poussoir ou interrupteur
■ Sur une sortie de commutation, plusieurs poussoirs sont possibles
■ Utiliser un bouton-poussoir lumineux uniquement avec raccordement neutre

■ Longueur de conduite entre détecteur et interrupteur < 50 m

DIP 4

Touche ON/ON-OFF

En position ON-OFF, l'éclairage peut être allumé et éteint manuellement en tout temps.

En position ON, une extinction manuelle n'est plus possible.

À chaque actionnement du poussoir, la temporisation démarre à nouveau.

DIP 5

Éclairage permanent ON/OFF

Assure un niveau de luminosité constant. Le détecteur mesure la lumière diurne actuelle et y ajoute l'intensité lumineuse artificielle nécessaire afin d'atteindre

le degré de luminosité souhaité. La lumière artificielle ajoutée est adaptée dès que le niveau de lumière diurne change. La commutation de la lumière artificielle se

fait en fonction du degré de luminosité diurne et de la présence de personnes.

Fonctions – Réglages par potentiomètres

Potentiomètre ⑤

Réglage de crépuscularité

La luminosité de déclenchement souhaitée peut être réglée en continu d'env. 10 – 1000 lux. Bouton de réglage en butée à droite : MAX fonctionnement diurne Bouton de réglage butée à gauche : MIN fonctionnement nocturne

Selon le lieu d'installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire.

Exemples d'utilisation Valeurs de luminosité de consigne
Fonctionnement nocturne	min
Couloirs, entrées	1
Escaliers, escaliers roulants, bandes roulantes	2
Salles d'eau, toilettes, salles de connections, cantines	3
Zones de vente, jardins d'enfants, pièces de maternelle, gymnases	4
Zones de travail : salles de bureaux, de conférence et d'entre-tien, salles pour travaux de montage de précision, cuisines	5
Zones de travail exigeant une bonne visibilité : laboratoires, postes de travail pour dessins techniques ou travaux de précision	>=6
Fonctionnement diurnemax.

Note : Selon le lieu d'installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire. La luminosité est mesurée par le détecteur.

Potentiomètre ⑥

Temporisation

Temporisation sortie de commutation 1 & 2 Valeur de réglage 30 s – 30 min.

La temporisation souhaitée peut être réglée en continu d'env.

30 s min. à 30 min. max. Après 3 min. la lumière propre est mesurée.

Si le seuil est dépassé, le détecteur s'éteint après écoulement de la durée de poursuite.

Mode IQ

En butée à droite : La temporisation s'adapte de manière dynamique, par autoapprentissage, au

comportement de l'utilisateur. Le cycle temporaire optimum est établi par un algorithme d'apprentissage.

La durée minimum est de 2 min., maximum de 20 min.

Potentiomètre ⑦

Luminosité de base (variante DIM/DALI)

Lorsque la valeur mesurée est inférieure à la valeur de luminosité pré-réglée, cette fonction permet de choisir une luminosité de base pour la durée de poursuite. La luminosité de base a une intensité maximum de 10 % de l'intensité lumineuse. En cas de présence, le détecteur passe soit à une intensi-

té lumineuse de 100 % (éclairage permanent en position ARRÊT) ou à la valeur de luminosité pré-réglée (éclairage permanent en position MARCHE). Dès qu'aucun mouvement n'est plus détecté, l'appareil réduit l'intensité lumineuse à nouveau jusqu'à la valeur de luminosité de base. Celle-ci est éteinte

lorsque la durée de poursuite est écoulée (1 à 30 minutes) ou lorsque la lumière diurne dépasse la valeur de luminosité pré-réglée. En position MARCHE, le détecteur commute la luminosité de base directement lorsque la valeur mesurée est inférieure à la valeur de luminosité.

Branchements en parallèle ⑭

Lorsque plusieurs détecteurs sont utilisés, ils doivent être branchés à la même phase !

Maître / maître

L'entrée « P » permet d'élargir la zone de détection de mouvements.

Il n'est pas possible de raccorder deux blocs secteur DALI par le biais de l'entrée « P » parce que la variante DALI ne dispose que d'une entrée pour « P ». L'élargissement

de la zone de détection est réalisable uniquement avec un Presence Control PRO COM1/COM2 ou une variante DIM.

Télécommande

La télécommande (en option) permet de commander les fonctions confortablement à partir du sol.

Télécommande Presence Control : Télécommande service RC 3, N° EAN : 4007841 000387 Télécommande utilisateur RC 5, N° EAN : 4007841 592806

Dysfonctionnements

Problème Cause Remède
La lumière ne s'allume pas	Pas de tension de raccordValeur en lux sélectionnée trop faiblePas de détection de mouvement	Vérifier la tension de raccordAugmenter la valeur en lux lentement jusqu'à ce que la lumière s'allumeAssurer une vue libre sur le détecteurVérifier la zone de détection
La lumière ne s'éteint pas	Valeur en lux trop élevéeLa temporisation touche à sa finSources de chaleur perturbantes par ex. : radiateur soufflant, portes et fenêtres ouvertes, animaux domestiques, ampoule / projecteur halogène, objets mouvants (IR Quattro)	Réduire la valeur en luxAttendre l'écoulement de la temporisation, la réduire le cas échéantMasquer les sources de brouillage avec des auto-collants
Le détecteur s'éteint malgré une présence	Temporisation trop courteSeuil de luminosité trop faible	Augmenter la temporisationModifier le réglage de cré-puscularité

Problème Cause Remède

Le détecteur s'éteint trop tard	■ Temporisation trop longue	■ Réduire la temporisation
Le détecteur s'allume trop tard en cas de sens de passage frontal	■ En cas de sens de passage frontal, la portée est réduite	■ Monter des détecteurs supplémentaires■ Réduire l'écart entre deux détecteurs
Le détecteur ne s'allume pas malgré obscurité et présence	■ Valeur en lux sélectionnée trop faible	■ Détecteur désactivé avec interrupteur / poussoir ?■ Mode semi-automatique ?■ Augmenter le seuil de clarté
Malgré l'obscurité et le réglage de la luminosité de base, le détecteur n'allume pas cette dernière	■ Étecteur en mode semi-automatique■ Valeur en lux sélectionnée trop faible	■ Détecteur en mode entièrement automatique■ Augmenter le seuil de clarté

LL

CE Déclaration de conformité

Ce produit est conforme à

• la directive basse tension 2006/95/CE
• la directive compatibilité électromagnétique 2004/108/CE
• directive RoHS 2002/95/CE.

Garantie de fonctionnement

Ce produit Steinel a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés conformément aux directives en vigueur et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables.

La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie.

La garantie ne s'applique que si l'appareil non démonté est re-tourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une courte description de la panne, d'une facture ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

GARANTIE

36 mois

DE FONCTIONNEMENT

NL

Gebruiksaanwijzing

Geachte klant,
