ST 008789 - ανιχνευτής κίνησης STEINEL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Παθητικός υπέρυθρος ανιχνευτής κίνησης (PIR)
Μάρκα	Steinel
Μοντέλο	ST 008789
Διαστάσεις (Μ x Υ x Β)	120 x 80 x 70 mm
Βάρος	150 g
Τροφοδοσία	230 V AC, 50 Hz
Ονομαστική ισχύς	2000 W μέγ. (λαμπτήρας πυρακτώσεως), 600 W μέγ. (LED)
Γωνία ανίχνευσης	180°
Εμβέλεια ανίχνευσης	Έως 12 μέτρα
Ρύθμιση ορίου φωτεινότητας	Ναι, από 2 έως 2000 lux
Χρονική καθυστέρηση	Ρυθμιζόμενη από 5 δευτερόλεπτα έως 15 λεπτά
Λειτουργίες	Αυτόματο, Χειροκίνητο (δοκιμή), Απενεργοποίηση
Δείκτης προστασίας	IP44 (ανθεκτικό σε πιτσιλιές νερού)
Θερμοκρασία λειτουργίας	-20 °C έως +50 °C
Κύριες λειτουργίες	Ανίχνευση κίνησης, ρύθμιση ευαισθησίας, χρονική καθυστέρηση, όριο φωτεινότητας
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε λειαντικά προϊόντα.
Ασφάλεια	Η εγκατάσταση και η συντήρηση πρέπει να γίνονται από εξειδικευμένο ηλεκτρολόγο.
Ανταλλακτικά και δυνατότητα επισκευής	Δεν διατίθενται ανταλλακτικά. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών Steinel.
Γενικές πληροφορίες	Πιστοποίηση CE. Εγγύηση 2 ετών.

Συχνές ερωτήσεις - ST 008789 STEINEL

Πώς ρυθμίζω την ευαισθησία του ανιχνευτή;

Χρησιμοποιήστε το ποτενσιόμετρο ευαισθησίας κάτω από το κάλυμμα. Γυρίστε το δεξιόστροφα για να αυξήσετε την εμβέλεια και την ευαισθησία. Συμβουλευτείτε τις οδηγίες για ακριβείς ρυθμίσεις.

Γιατί αναβοσβήνει ο φωτισμός χωρίς λόγο;

Αυτό μπορεί να οφείλεται σε παρεμβολές (ζώα, κλαδιά) ή σε πολύ υψηλή ρύθμιση ευαισθησίας. Μειώστε την ευαισθησία ή ρυθμίστε τη γωνία ανίχνευσης.

Ποια είναι η μέγιστη εμβέλεια του ανιχνευτή;

Η εμβέλεια μπορεί να φτάσει τα 12 μέτρα υπό βέλτιστες συνθήκες, με γωνία ανίχνευσης 180°.

Μπορώ να χρησιμοποιήσω λαμπτήρες LED με αυτόν τον ανιχνευτή;

Ναι, αλλά η μέγιστη ισχύς για LED είναι 600 W. Βεβαιωθείτε ότι οι LED είναι συμβατές με ανιχνευτές κίνησης.

Πώς εγκαθιστώ τον ανιχνευτή σε εξωτερικό χώρο;

Στερεώστε τον σταθερά σε έναν τοίχο, σε ύψος 2 έως 2,5 μέτρα. Τηρείτε τις αποστάσεις από πηγές θερμότητας (κλιματιστικά κ.λπ.). Η ηλεκτρική εγκατάσταση πρέπει να γίνει από επαγγελματία.

Τι σημαίνει το αναβοσβήσιμο κόκκινο φως;

Το κόκκινο φως δείχνει ότι ο ανιχνευτής εντόπισε κίνηση. Αν αναβοσβήνει συνεχώς, ελέγξτε ότι η τροφοδοσία είναι σωστή και ότι το όριο φωτεινότητας είναι σωστά ρυθμισμένο.

Πώς ρυθμίζω τη χρονική καθυστέρηση;

Γυρίστε το ποτενσιόμετρο χρονικής καθυστέρησης (TIME) από 5 δευτερόλεπτα (ελάχιστο) έως 15 λεπτά (μέγιστο). Η συνήθης ρύθμιση είναι 1 έως 2 λεπτά.

Ο ανιχνευτής δεν σβήνει ποτέ, τι να κάνω;

Ελέγξτε ότι το όριο φωτεινότητας (LUX) δεν έχει ρυθμιστεί σε 'νύχτα' ή ότι η λειτουργία δεν είναι σε 'δοκιμή'. Επαναφέρετε τη συσκευή αποσυνδέοντας την τροφοδοσία για 10 δευτερόλεπτα.

Μπορώ να χρησιμοποιήσω αυτόν τον ανιχνευτή με ροοστάτη;

Όχι, αυτός ο ανιχνευτής δεν είναι σχεδιασμένος για χρήση με ροοστάτη. Χρησιμοποιήστε έναν τυπικό διακόπτη on/off.

Πού μπορώ να βρω την έκδοση PDF των οδηγιών;

Το πλήρες εγχειρίδιο σε PDF είναι διαθέσιμο για δωρεάν λήψη στο notice-facile.com. Αναζητήστε 'Steinel ST 008789'.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ST 008789 STEINEL

GR Οδηγίες χειρισμού

Αξιότιμε Πελάτη,

σας ευχαριστούμε πολύ για την εμπιστοσύνη που μας δείξατε αγοράζοντας αυτό το νέο αισθητήρα STEINEL. Επιλέξατε ένα προϊόν υψηλής ποιότητας, το οποίο κατασκευάζεται, ελέγχεται και συσκευάζεται με μέγιστη προσοχή.

Σας παρακαλούμε, πριν από την εγκατάσταση να εξοικειωθείτε με τις παρούσες οδηγίες συναρμολόγησης. Διότι μόνο η εξειδικευμένη εγκατάσταση και θέση σε λειτουργία μπορούν να διασφαλίσουν τη μακρόχρονη, αξιόπιστη και άψογη λειτουργία χωρίς διαταραχές.

Επιθυμία μας είναι να χαρείτε τις λειτουργίες του νέου σας αισθητήρα STEINEL.

⚠️ Υποδείξεις ασφάλειας

■ Πριν από την εκτέλεση κάθε εργασίας στον αισθητήρα πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!
■ Κατά την εγκατάσταση ο προς σύνδεση ηλεκτρικός αγωγός πρέπει να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να

διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

■ Κατά την εγκατάσταση του αιοθητήρα υπερύθρων πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς θα πρέπει να εκτελείται εξει-

δικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης και τους κανονισμούς σύνδεσης της εκάστοτε χώρας (VDE 0100).

Συναρμολόγηση/Εγκατάσταση ⑬ (βλ. εικ. σελίδα 2)

Ο αισθητήρας προβλέπεται μόνο για την ενδοτοίχια εγκατάσταση σε οροφή χώρων. Στα περιεχόμενα παράδοσης δεν εμπεριέχεται ανάλογος προσαρμογέας συνδετήρας οροφής ούτε επιτοίχιος προσαρμογέας. Αισθητήρας και δομοστοιχείο φορτίου παραδίδονται σε συναρμολογημένη μορφή και μετά την ενσωμάτωση του δομοστοιχείου φορτίου και την

προβλεπόμενη ρύθμιση των ποτενοιομέτρων/Dips πρέπει να εμβυσματωθούν μαζί. Κατό- πιν πρέπει να ασφαλιστεί το δο- μοστοιχείο αισθητήρα με το μηχανισμό ασφάλισης ⑫, εν ανάγκη με τη βοήθεια κατσαβι- διού.

Αξεσουάρ: Κοίλο κιβώτιο τοίχου Kaiser, αρ. EAN: 4007841 000370

Προσαρμογέας συνδετήρας οροφής, αρ. EAN: 4007841 002855 Επιτοίχιος προσαρμογέας, αρ. EAN: 4007841 000363 Προστατευτικό πλέγμα, αρ. EAN: 4007841 003036 Τηλεκοντρόλ Service RC 3, αρ. EAN: 4007841 000387 Τηλεκοντρόλ χρήστη RC 5, αρ. EAN: 4007841 592806

Περιγραφή συσκευής

① Δομοστοιχείο φορτίου
② Δομοστοιχείο αισθητήρα
③ Κάτω πλευρά αισθητήρα
④ Διακόπτης Dip
(1) Κανονική λειτουργία/τεστ
(2) Ημιαυτόματο/υπεραυτόματο
(3) Πλήκτρο/διακόπτης
(4) Πλήκτρο ON / ON-OFF
(5) Ρύθμιση σταθερού φωτός ON/OFF

⑤ Ρύθμιση ευαισθησίας
⑥ Ρύθμιση χρόνου
'Εξοδος μεταγωγής 1
⑦ Βασική φωτεινότητα
⑧ Ρύθμιση εμβέλειας (IR)
⑨ Ρύθμιση εμβέλειας (HF)
⑩.1 Κοίλο κιβώτιο τοίχου Kaiser, προαιρετικά
⑩2 Προσαρμογέας συνδετήρας οροφής, προαιρετικά

⑪ Επιτοίχιος προσαρμογέας IP 5, προαιρετικά
⑫ Μηχανισμός ασφάλισης
⑬ Συναρμολόγηση/Εγκατάσταση
⑭ Παράλληλες συνδέσεις
⑮ Μεμβράνες κάλυψης ελαχιστοποίησης ορίων ανίχνευσης (HF 360 DALI).

Τρόπος λειτουργίας / Βασική λειτουργία

Οι ανιχνευτές παρουσίας υπέρυ- θρης ακτινοβολίας και υψηλής συχν τητας της Σειράς Control PRO ρυθμίζουν το φωτισμό π.χ. σε γραφεία, τουαλέτες, δημόσια ή ιδιωτικά κτίρια ανάλογα με τη φωτεινότητα περιβάλλοντος και την παρουσία ατόμων.

Με την υπερούγχρονη τεχνολογία υψηλής συχνότητας διασφαλίζεται απόλυτα η πλήρης ανίχνευση κινήσεων ανεξάρτητα θερμοκρασίας.

Ο αισθητήρας DUAL HF DALI προσφέρεται χάρη στα διπλά του χαρακτηριστικά κατεύθυνσης ιδιαίτερα για διαδρόμους σε ξενοδοχεία, σχολεία και κτίρια γραφείων.

Ο αἰσθητήρας IR Quattro DALI διασφαλίζει με το φακό του υψηλής τεχνολογίας χωροχαρακτηριστική τετραγωνική κάλυψη χώρου, εντός του οποίου ανιχνεύονται και οι παραμικρές κινήσεις.

Οι ρυθμίσεις των εξόδων μεταγωγής και η ρύθμιση εμβέλειας του ανιχνευτή παρουσίας επιτυγχάνονται μέσω ποτενσιομέτρων (Poti) και διακοπτών Dip, ή μέσω προαιρετικού τηλεκοντρόλ.

Ο ελεγκτής παρουσίας Presence Control διακρίνεται επίσης για την ελάχιστη κατανάλωση ρεύματος.

Presence Control PRO

IR Quattro DALI IR Quattro HD DALI

HF 360 DALI DUAL HF DALI

2 έξοδοι μεταγωγής DALI ανάλογα με τιμή φωτεινότητας και παρουσία.

Δυνατότητες ρύθμισης:

• τιμή φωτεινότητας
• διάρκεια χρονυστέρησης, λειτουργία IQ
• φως προσανατολισμού
• ρύθμιση σταθερού φωτός
• ρύθμιση σκηνής

Περιοχή παρακολούθησης

IR Quattro DALI / IR Quattro HD DALI

Η ασφαλής αναγνώριση παρουσίας εξαρτάται αποφασιστικά από τον αριθμό, τη δομή και τη διάταξη των στοιχείων φακού. Ο ανιχνευτής IR Quattro DALI και το τετράγωνο ανίχνευσης 49 m², το οποίο παριστάνεται σε 13 επίπεδα με 1760 ζώνες μεταγωγής, ανιχνεύει και την παραμικρή κίνηση. Ο ανιχνευτής IR Quattro HD DALI και το τετράγωνο ανίχνευσης

64 m², διαθέτει 4800 ζώνες μεταγωγής και ορίζει επακριβώς το φάσμα επιδόσεων. Με τη ρύθμιση στο ποτενσιόμετρο παρέχεται η δυνατότητα προσαρμογής αυτών των εμβελειών σε εξατομικευμένες απαιτήσεις. Χάρη στην τετραγωνική περιοχή ανίχνευσης είναι εφικτός ο εύκολος, ταχύς και βέλτιστος χωροταξικός σχεδιασμός.

Ρύθμιση εμβέλειας (IR Quattro DALI / IR Quattro HD DALI)

Προσαρμογή εμβέλειας σε εξατο- μικευμένες απαιτήσεις.

Βλ. πίνακα Τεχνικά δεδομένα Ρύθμιση εξατομικευμένων απαιτήσεων σελίδα 6-7.

Ρύθμιση εμβέλειας (HF 360 DALI / DUAL HF DALI)

Η εμβέλεια του HF 360 DALI ρυθμίζεται ηλεκτρονικά μέσω του τηλεκοντρόλ Service RC 3 (βλ. Αξεσουάρ). Για προσαρμογή χώρου εφικτή κάλυψη 1 ή 2 κατευθύνσεων ανίχνευσης. Με γωνία ανίχνευσης 360° είναι εφικτή μέγιστη εμβέλεια 8 m. Ο αισθητήρας DUAL HF DALI διαθέτει 2 ειδικούς αισθητήρες

υψηλής συχνότητας (ΗΓ), οι οποίοι παρακολου- θούν από την οροφή και τις δύο κατευθύνσεις ενός διαδρόμου. Η εμβέλεια μπορεί να ρυθμιστεί ηλε- κτρονικά ταυτόχρονα και προς τις δύο κατευθύν- σεις.

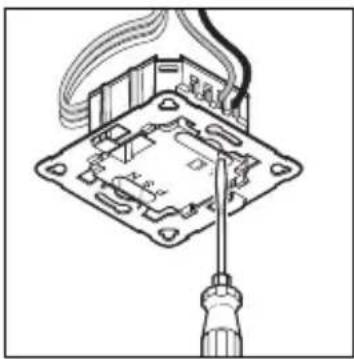

Ηλεκτρική εγκατάσταση/Αυτόματη λειτουργία

Κατά την επιλογή των αγωγών συρμάτωσης πρέπει να τηρούνται βασικά οι προδιαγραφές εγκατάστασης VDE 0100 (βλέπε Υποδείξεις ασφάλειας στη σελίδα 9). Για τη συρμάτωση των ανιχνευτών παρουσίας ισχύει: Σύμφωνα με

VDE 0100 520 εδάφιο 6 για τη συρμάτωση μεταξύ αισθητήρα και στραγγαλιστικού πηνίου επιτρέπεται η χρήση πολλαπλού αγωγού, ο οποίος περιέχει τόσο τους αγωγούς τάσης δικτύου όσο και τους αγωγούς ελέγχου (π.χ. NYM 5 x 1,52).

Ο αγωγός τάσης δικτύου επιτρέπε- ται να έχει το ανώτερο διάμετρο 10 mm. Τα όρια σύνδεσης του ακροδέκτη σύνδεσης δικτύου προβλέπονται το ανώτερο για 2 x 1,5 mm² ή 1 x 2,5 mm²

Τάση δικτύου:	230 – 240 V, 50 Hz
DALI έξοδος 1:	2-πολικό DALI-αγωγός ελέγχου/Broadcast
DALI έξοδος 2:	2-πολικό DALI-αγωγός ελέγχου/Broadcast
Ελεγχόμενα στραγγαλιστικά πηνία DALI:	12 στραγγαλιστικά πηνία DALI ανά έξοδο
Τετράγωνα ανίχνευσης:	IR Quattro DALI	IR Quattro HD DALI
Παρουσία:	μέγ. 4 x 4 m (16 qm)	μέγ. 8 x 8 m (64 qm)
Ακτινικά:	μέγ. 5 x 5 m (25 qm)	μέγ. 8 x 8 m (64 qm)
Εφαπτομενικά:	μέγ. 7 x 7 m (49 qm)	μέγ. 20 x 20 m (400 qm)
Γωνία κάλυψης:HF 360 DALI	360° με 140° γωνία ανοίγματος εν ανάγκη μέσω γυαλιού, ξύλου και ψευδοτοίχων. Για προσαρμογή χώρου εφικτή κάλυψη 1 ή 2 κατευθύνσεων ανίχνευσης	DUAL HF DALIβλέπε διάγραμμα σελ. 100 εν ανάγκη μέσω γυαλιού, ξύλου και ψευδοτοίχων
Εμβέλεια:	HF 360 DALIμέγ. ∅ 8 m,αδιαβάθμητη ηλεκτρονική ρύθμιση	DUAL HF DALIμέγ. 10 x 3 m σε κάθε κατεύθυνσηαδιαβάθμητη ηλεκτρονική ρύθμιση
Βασική φωτεινότητα:	0 δευτ. – 30 λεπ., 10 %
Ρύθμιση χρόνου:	30 δευτ. – 30 λεπ., λειτουργία IQλειτουργία IQ (αυτόματη προσαρμογή στο προφίλ χρήσης)
Ύψος εγκατάστασης:(Εγκατάσταση σε οροφή)	2,5 m – 8 m (IR Quattro DALI)2,5 m – 10 m (IR Quattro HD DALI)
Τόπος χρήσης:Σε εσωτερικούς χώρους κτιρίων
Σύστημα αισθητήρα:	13 επίπεδα ανίχνευσης, 1760 ζώνες μεταγωγής (IR Quattro DALI)13 επίπεδα ανίχνευσης, 4800 ζώνες μεταγωγής (IR Quattro HD DALI)
Είδος προστασίας:	IP 20 (IP 54 με κουτί AP)
Κατηγορία προστασίας:	I I
Όρια θερμοκρασίας:	0 °C έως +40 °C

Λειτουργίες – Ρυθμίσεις μέσω διακόπτη DIP

DIP 1

Κανονική λειτουργία / Λειτουργία τεστ (NORM / TEST)

Η λειτουργία πλήκτρου προηγεί- ται κάθε άλλης ρύθμισης στον ανιχνευτή παρουσίας και εξυπη- ρετεί στον έλεγχο λειτουργικότη- τας και ορίων ανίχνευσης. Ο ανι- χνευτής παρουσίας ενεργοποιεί ανεξάρτητα φωτεινότητας και σε περίπτωση κίνησης στο χώρο το φωτισμό για διάρκεια χρονυστέρησης περ. 8 δευτ. (μπλε φωτοδίοδος LED αναβοσβήνει σε περίπτωση ανίχνευσης). Σε κανονική λειτουργία ισχύουν όλες οι εξατομικευμένα ρυθμισμένες

τιμές ποτενσιόμετρου. Ακόμα και χωρίς συνδεδεμένο φορτίο είναι εφικτή η ρύθμιση του ανιχνευτή παρουσίας με τη βοήθεια της μπλε φωτοδιόδου LED.

DIP 2

Ημιαυτόματο (MAN) / Υπεραυτόματο (AUTO)

Ημιαυτόματο: (MAN)

Ο φωτισμός απενεργοποιείται τώρα μόνο αυτόματα. Η ενεργοποίηση γίνεται χειροκίνητα, το

φως πρέπει να απαιτηθεί με το πλήκτρο και παραμένει ενεργοποιημένο για τη διάρκεια χρονυ-

στέρησης που έχει ρυθμιστεί στο ποτενσιόμετρο. (2 x πάτημα /ενεργοποίηση 4 ώρες ΕΝΤΟΣ).

Υπεραυτόματο: (AUTO)

Ανάλογα με τη φωτεινότητα και την παρουσία ο φωτισμός ενεργοποιείται και απενεργοποιείται αυτόματα. Ο φωτισμός μπορεί να ενεργοποιηθεί ανά πάσα στιγμή χειροκίνητα. Κατά τη μεταγωγή αυτή διακόπτεται προσωρινά

ο αυτοματισμός μεταγωγής. Ανε- ξάρτητα από της ρυθμισμένες τιμές το φως παραμένει σε περί- πτωση χειροκίνητης χρήσης του πλήκτρου για 4 ώρες ΕΝΤΟΣ (2 x πάτημα) ή ΕΚΤΟΣ (1 πάτημα). Σε περίπτωση χρήσης του πλή-

κτρου πριν από την παρέλευση των 4 ωρών ο ανιχνευτής Presence Control IR Quattro περνάει σε κανονική λειτουργία αισθητήρα.

DIP 3

Πλήκτρο/Διακόπτης

Εάν ο αισθητήρας προσδιορίσει τον τρόπο αξιολόγησης του εισερχόμενου σήματος. Με την ταξινόμηση εξωτερικών πλήκτρων/ διακοπτών είναι εφικτή η λειτουργία του μηνύτορα ως ημιαυτόματο και ανά πάσα στιγμή ο χειροκίνητος έλεγχος αυτού.

Επιλεκτική λειτουργία με πλή- κτρο ή διακόπτη
■ Δυνατότητα περισσοτέρων πλήκτρων σε μία έξοδο μεταγωγής
Χρήση φωτεινού πλήκτρου μόνο με μηδενική σύνδεση

■ Μήκος ηλεκτρικής γραμμής μεταξύ αισθητήρα και διακόπτη < 50 m

DIP 4

Πλήκτρο ON/ON-OFF

Στη θέση ON-OFF ο φωτισμός ενεργοποιείται και απενεργοποιείται ανά πάσα στιγμή χειροκίνητα.

Στη θέση ΟΝ δεν είναι πλέον εφικτή η χειροκίνητη απενεργοποίηση. Με κάθε πάτημα πλήκτρου

γίνεται εκ νέου εκκίνηση χρονυ- στέρησης.

DIP 5

Σταθερό φως ON/OFF

Φροντίζει για σταθερή στάθμη φωτεινότητας. Ο μηνύτορας μετράει το διαθέσιμο φως ημέρας και ενεργοποιεί επιπλέον αναλογικά τεχνητό φως, για να επιτευ- χθεί η επιθυμητή στάθμη φωτεινότητας. Σε περίπτωση μεταβολής της αναλογίας φωτός ημέρας, γίνεται προσαρμογή του επιπλέον ενεργοποιημένου τεχνη-

τού φωτός. Η ενεργοποίηση γίνε- ται παράλληλα με την αναλογία φωτός ημέρας σε εξάρτηση πα- ρουσίας.

Λειτουργίες – Ρυθμίσεις μέσω ποτενσιομέτρων (Potis)

Ποτενσιόμετρο ⑤

Ρύθμιση ευαισθησίας

Το επιθυμητό όριο ευαισθησίας μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 10 – 1000 Lux.

Ρυθμιστής δεξί σημείο αναστολής : MAX λειτουργία φωτός ημέρας Ρυθμιστής αριστερό σημείο αναστολής: MIN λειτουργία νύχτας

Ανάλογα με το σημείο εγκατάστα- σης ενδέχεται να είναι απαραίτητη η διόρθωση ρύθμισης κατά 1-2 γραμμές κλίμακας.

Παραδείγματα εφαρμογών Τιμές φωτεινότητας
Λειτουργία νύχτας ελάχ.
Διάδρομοι, αίθουσες υποδοχής 1
Κλιμακοστάσια, ηλεκτρικές σκάλες, κυλιόμενοι διάδρομοι	2
Πλυσταριά, τουαλέτες, χώροι ηλεκτρικών πινάκων, καντίνες	3
Χώροι πωλήσεων, νηπιαγωγεία, προθάλαμοι σχολείων,κλειστά γυμναστήρια	4
Χώροι εργασίας: χώροι γραφείων, διασκέψεων και συνομιλι-ών, εργασίες συναρμολόγησης ακριβείας, κουζίνες	5
Χώροι εργασίας με έντονη ορατότητα:εργαστήριο, τεχνικό σχέδιο, εργασίες ακριβείας	>=6
Λειτουργία φωτός ημέρας, μέγ.

Υπόδειξη: Ανάλογα με το σημείο εγκατάστασης ενδέχεται να είναι απαραίτητη η διόρθωση ρύθμισης κατά 1 – 2 γραμμές κλίμακας. Η μέτρηση φωτεινότητας γίνεται στον αισθητήρα.

Ποτενσιόμετρο ⑥

Ρύθμιση χρόνου

Χρονυστέρηση έξοδος μεταγωγής 1 & 2 Τιμή ρύθμισης 30 δευτ. – 30 λεπ.

Η επιθυμητή διάρκεια χρονυστέρησης μπορεί να ρυθμιστεί αδιαβάθμητα από ελάχ. περ.

30 δευτ. – μέγ. 30 λεπ. Μετά από 3 λεπ. γίνεται μέτρηση του ιδίου φωτός.

Σε περίπτωση υπέρβασης του ορίου ο αισθητήρας απενεργοποιείται μετά την παρέλευση της διάρκειας χρονυστέρησης.

Λειτουργία IQ

Δεξί σημείο αναστολής: Η διάρκεια χρονυστέρησης προσαρμόζεται δυναμικά, αυτοεκπαιδευμένα στη συμπεριφορά του χρήστη.

Μέσω αλγορίθμου εκπαίδευσης εξακριβώνεται ο ακριβής κύκλος χρόνου.

Ο βραχύτερος χρόνος ανέρχεται σε 2 λεπ., ο μεγαλύτερος σε 20 λεπ.

Ποτενσιόμετρο ⑦

Βασική φωτεινότητα (παραλλαγή DIM/DALI)

Αυτή η λειτουργία διασφαλίζει σε περίπτωση υποτίμησης της ρυθμισμένης τιμής φωτεινότητας έναν βασικό φωτισμό για τη ρυθμισμένη διάρκεια χρονυστέρησης. Αυτή είναι ρυθμισμένη ρεοστατικά περ. στο 10% της μέγιστης ισχύος φωτός. Σε περίπτωση παρουσίας ο μηνύτορας ενεργοποιεί σε 100%

ισχύος φωτός (ρύθμιση συνεχούς φωτός OFF) ή ρυθμίζει στην προκαθορισμένη τιμή φωτεινότητας (ρύθμιση συνεχούς φωτός ON). Εάν δεν αναγνωριστεί κίνηση, ο μηνύτορας επιστρέφει ρεοστατικά μετά την παρέλευση διάρκειας χρονυστέρησης στη βασική φωτεινότητα. Αυτή απενεργοποιείται

μόλις παρέλθει η διάρκεια της χρονυστέρησης (1 λεπ. – 30 λεπ.) ή γίνει υπέρβαση της τιμής φωτεινότητας εξαιτίας αναλογίας φωτός ημέρας. Στη ρύθμιση ΟΝ ο μηνύτορας ενεργοποιεί και απενεργοποιεί τη βασική φωτεινότητα αμέσως σε περίπτωση υποτίμησης της τιμής φωτεινότητας.

Παράλληλες συνδέσεις ⑭

Κατά τη χρήση περισσοτέρων μηνυτόρων πρέπει να συνδεθούν στην ίδια φάση!

Master/Master

Η είσοδος "Ρ" διασφαλίζει επέκτα- ση του τομέα ανίχνευσης κίνησης.

Δεν είναι εφικτή η συρμάτωση δύο τροφοδοτικών DALI μέσω της εισόδου "P", επειδή η παραλλαγή DALI διαθέτει μόνο μία είσοδο για το "P". Η υλοποίηση επέκτασης του

τομέα είναι εφικτή μόνο με ανι- χνευτή Presense Control PRO COM1/COM2 ή με παραλλαγή DIM.

Τηλεκοντρόλ

Μέσω του τηλεκοντρόλ (προαιρετικά) είναι εφικτή η άνετη ενεργοποίηση των λειτουργιών από το δάπεδο.

Τηλεκοντρόλ Presence Control: Τηλεκοντρόλ Service RC 3, αρ. EAN: 4007841 000387 Τηλεκοντρόλ χρήστη RC 5, αρ. EAN: 4007841 592806

Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

Φως δεν ενεργοποιείται	■ δεν υπάρχει τάση σύνδεσης■ Τιμή Lux πολύ χαμηλά ρυθμισμένη■ Δεν υπάρχει ανίχνευση κίνησης	■ Ελέγχετε τάση σύνδεσης■ Αυξάνετε αργά τιμή Lux έως ενεργοποίηση φωτός■ Δημιουργείτε ελεύθερη ορατότητα αισθητήρα■ Ελέγχετε όρια ανίχνευσης
Φως δεν απενεργοποιείται	■ Τιμή Lux πολύ υψηλή■ Διάρκεια χρονυστέρησης παρέρχεται■ Ενοχλητικές πηγές θερμότητας π.χ.: αερόθερμα, ανοιχτές πόρτες και παράθυρα, κατοικίδια ζώα, λαμπτήρες/προβολείς αλογόνου, κινούμενα αντικείμενα(IR Quattro)	■ Μειώνετε τιμή Lux■ Αναμένετε διάρκεια χρονυστέρησης εν ανάγκη ρυθμίζετε μικρότερη διάρκεια χρονυστέρησης■ Καλύπτετε στάσιμες πηγές θερμότητας με αυτοκόλλητα
Αισθητήρας απενεργοποιείται παρά την παρουσία	■ Διάρκεια χρονυστέρησης πολύ μικρή■ ́Οριο ευαισθησίας φωτός χαμηλό	■ Αυξάνετε διάρκεια χρονυστέρησης■ Αλλάζετε ρύθμιση ευαισθησίας

Βλάβη Αιτία Βοήθεια

Αισθητήρας απενεργοποιεί πολύ αργά	■ Διάρκεια χρονυστέρησης μεγάλη	■ Μειώνετε διάρκεια χρονυστέρησης
Αισθητήρας ενεργοποιεί πολύ αργά σε μετωπική πορεία κίνησης	■ Εμβέλεια μειωμένη σε μετωπική πορεία κίνησης	■ Συναρμολογείτε περαιτέρω αισθητήρες■ Μειώνετε απόσταση μεταξύ δύο αισθητήρων
Αισθητήρας δεν ενεργοποιεί παρά την παρουσία σε σκοτάδι	■ Επιλέχτηκε χαμηλή τιμή Lux	■ Απενεργοποιήθηκε αισθητήρας με διακόπτη/πλήκτρο;■ Ημιαυτόματο;■ Αυξάνετε όριο ευαισθησίας
Αισθητήρας δεν ενεργοποιεί βασική φωτεινότητα παρά το σκότος και τη ρυθμισμένη βασική φωτεινότητα	■ Αισθητήρας σε ημιαυτόματη λειτουργία■ Επιλογή τιμής Lux πολύ χαμηλή	■ Αισθητήρας σε υπεραυτόματη λειτουργία■ Αυξάνετε όριο ευαισθησίας

CE Δήλωση συμμόρφωσης

Αυτό το προϊόν εκπληρώνει την

• Οδηγία χαμηλής τάσης 2006/95/EK
• Οδηγία περί ηλεκτρομαγνητικής συμβατότητας 2004/108/ΕΚ
• Οδηγία RoHS 2002/95/EK.

Εγγύηση λειτουργίας

Αυτό το προϊόν STEINEL κατα- σκευάστηκε με μέγιστη προσο- χή, ελέγχθηκε σχετικά με τη λει- τουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατό- πιν υποβλήθηκε σε δειγματολη- πτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λει- τουργία.

Εγγύηση

36 μήνες

Λειτουργίας

Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.

Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής:

Επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση εκτελούνται από το σέρβις του εργοστασίου μας. Σας παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπηρεσία σέρβις.
