Produkttype	Passiv infrarød (PIR) bevegelsesdetektor for innendørs veggmontering
Merke	Steinel
Modell	IR 180 KNX
Mål (L × H × D)	80 × 80 × 50 mm
Strømforsyning	KNX-busspenning (SELV)
Deteksjonsvinkel	180°
Maks. rekkevidde	20 m (tangentielt)
Lysstyrketerskel	Fra 2 til 1000 lx, blandet lys
Antall lyskanaler	4 (lys 1 til lys 4)
Hovedfunksjoner	Av/på, dimming, konstant lysmodus, IQ-modus, justerbar tidsforsinkelse fra 1 til 255 min
Integrerte målinger	Temperatur (0 til 40°C ±1°C) og fuktighet (0 til 100%)
Ekstra utganger	HVAC (oppvarming, ventilasjon, klimaanlegg) basert på tilstedeværelse, tidsforsinkelse, merking
Konfigurasjon	Via ETS-programvare, fjernkontroll (RC6, RC7, Smart Remote) eller KNX-buss
Programmeringsknapp	Ja, for fysisk adresse og applikasjonsnedlasting
Status-LED	Rød under programmering, slukkes når ferdig
Anbefalt monteringshøyde	1,2 m
Beskyttelsesklasse	IP20
Driftstemperatur	0°C til +40°C (innendørs)
Leveringsinnhold	Deteksjonsmodul, ramme, metallramme (støttering), bruksanvisning
Produsentgaranti	5 år på perfekt funksjon (i henhold til vilkår)
Reparerbarhet og reservedeler	Reparasjoner av spesialiserte verksteder, originale deler obligatorisk
Vedlikehold og rengjøring	Tørk med en myk, tørr klut, ikke bruk aggressive rengjøringsmidler
Sikkerhet	Installasjon av en fagperson, kutt strømmen før inngrep, svært lav sikkerhetsspenning (SELV)

Ofte stilte spørsmål - IR 180 KNX STEINEL

Hva er maksimal rekkevidde for IR 180 KNX-detektoren?

Maksimal rekkevidde er 20 meter i tangentielt modus (sideveis bevegelse). I radiell modus (fremover) er den redusert.

Hvordan konfigurerer jeg IR 180 KNX-detektoren?

Konfigurasjonen gjøres via ETS (KNX) programvare eller valgfrie fjernkontroller RC6, RC7 eller Smart Remote. Programmeringsknappen (E) brukes til å tilordne den fysiske adressen.

Kan detektoren måle temperatur og fuktighet?

Ja, den har en integrert temperatursensor (0 til 40°C ±1°C) og en fuktighetssensor (0 til 100%). Verdiene overføres via KNX-bussen.

Hvilke lyskanaler er tilgjengelige?

Detektoren håndterer opptil 4 lyskanaler (lys 1 til lys 4) med av/på, dimming og konstant lysmodus.

Hva er nødvendig strømforsyningsspenning?

Enheten fungerer med svært lav sikkerhetsspenning (SELV) via KNX-bussen. Den skal ikke kobles til 230 V.

Hvordan installerer jeg detektoren?

Installasjonen må utføres av en fagperson. Kutt strømmen, fest støtteringen, koble til kontaktene, og klikk deretter deteksjonsmodulen på rammen.

Hva gjør jeg hvis lyset ikke slukker?

Kontroller at lysstyrketerskelen ikke er for høy, vent til tidsforsinkelsen er over eller reduser den. Skjul parasittiske varmekilder (radiatorer, vinduer) med de medfølgende klebemerkene.

Hvilke tilbehør er kompatible?

Fjernkontrollene RC6 (innstillinger), RC7 (scenarier) og Smart Remote (Bluetooth-app) er tilgjengelige som tilvalg.

Hva er garantien på produktet?

Steinel gir en 5 års garanti på detektorens funksjon, forutsatt korrekt bruk og ingen modifikasjoner.

Hvordan løser jeg et deteksjonsproblem?

Kontroller at detektoren har fri sikt, at lysstyrketerskelen er passende og at tidsforsinkelsen ikke er for kort. Hvis det er forstyrrelseskilder, bruk de medfølgende klebemerkene.

BRUKSANVISNING IR 180 KNX STEINEL

Oversikt over enheter (bild 3.4)

A Vippströmbrytare
B Skydd
C IR 180 KNX lins / HF 180 KNX skydd
D Demontageslits
E Knapp for programmering
F Sensorenhet
G Status LED
H Temperatur-/luftfuktighetsgivare
Bam
J Platram

4. Montage

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

• Med opphavrsrett. Ettertrykk, ogsa i utdrag, kun med var tilatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

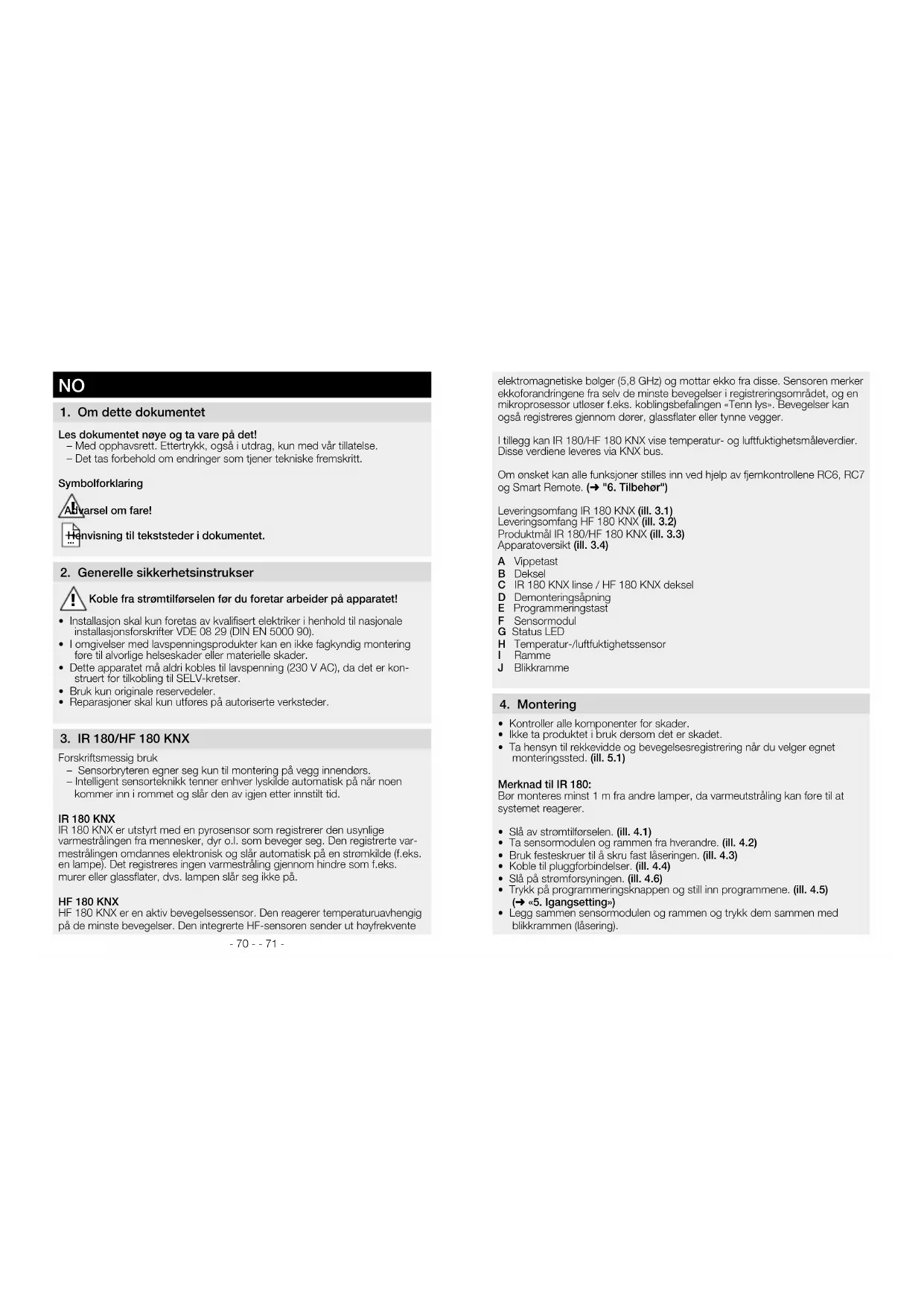

Symbolforklaring

arsel om fare!

visiting til tekststeder i dokumentet.

2. Generelle sikkerhetsinstrukser

Koble fra strømtilforselen for du foretar arbeider pa apparatet!

• Installasjon skal kun foretas av kvalifisert elektriker i henhold til nasjonale installasjonsforskrifter VDE 08 29 (DIN EN 5000 90).
  I ompigelser med lavspenningsprodukter kan en ikke fagkyndig montering. fore tl alvorlige helseskader eller materielle skader.
• Dette apparatet mā aldir kobles tīlavspenning (230 V AC), da det er konstruert for tinkoblig tī SELV-kretser.

• Bruk kun originale reservedeler.

• Reparasjoner skal kun utfores pa autoriserte verksteder.

3. IR 180/HF 180 KNX

Forskiftsmessig bruk

• Sensorbryteren egner seg kun til montering pa vegg innendors.
• Intelligent sensorteknik tenner enhver lyskilde automatisk pa när noenkommen inn i rommet og slr den av igjen etter ininstlt tid.

IR 180 KNX

IR 180 KNX er utstyt med en pyrosensor som registrarer den usynige varmestralingen fra mennesker, dyr o.l. som beveger seg. Den registrente varmestralingen odmandes elektronisk og slar automatisk pa en stromkilde (feks. en lampe). Det registreteres ingen varmestraling gennom hindre som feks. murer erler glassflater, dvs. lampen slar seg ikke pa.

HF 180 KNX

HF 180 KNX er en aktiv bevegelssensensor. Den reagerer temperaturuavhengig pa de minste bevegeler. Den integrente HF-sensoren sender ut hoyfrekvente

eletromagnetiske bolger (5,8 GHz) og mottar ekko fra clisse. Sensoren merker ekkofandringene fra selv de minste bevegelser ieregistreringsområdet, og en mikroprogressor utluser f.ecks. koblingsbefalingen «Tenn lys». Bevegelser kan ögså registriteres giennom dörer, glassflater eller tynne vegger.

I tillegg kan IR 180/HF 180 KNX vise temperatur- og luftfuktighetsmaeverdier. Disse verdiene leveres via KNX bus.

Om onsket kan alle funksjoner stilles inn ved hjelp av fjernkontrollene RC6, RC7 og Smart Remote. ( "6. Tilbehør")

Leveringsomfang IR 180 KNX (ill. 3.1)

Leveringsomfang HF 180 KNX (ill. 3.2)

Produktmal IR 180/HF 180 KNX (ill.3.3)

Apparatoversikt (ill. 3.4)

A Vippetast
B Deksel
C IR 180 KNX linse / HF 180 KNX deksel
D Demoneringsapning
E Programmeringstast
F Sensormodul
G Status LED
H Temperatur-/luftfuktighetssensor
Ramme
J Blikkramme

4. Montering

• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er skadet.
  Ta hensyn til rekkevidde og bevegelsesregistering nar du velger egnet monteringssted. (ill. 5.1)

Merknad til IR 180:

Bor monteres minst 1 m fra andre lamper, da varmeutstråling kan fore til at systemet reagerer.

• Slá av stromtilforselen. (ill. 4.1)
• Ta sensormodulen og rammen fra haverandre. (ill. 4.2)
• Bruk festeskruei til á skru fast laseringen. (ill. 4.3)
  Koble til pluggforbindelser. (ill. 4.4)
• Sla pa stromforsyningen. (ill. 4.6)
  Trykk pa programmeringsknappen og still inn programmene. (ill. 4.5)
  (→“5. lgangsetting”)
• LeggSAMEN sensormodulen ogrammen ogtrykk dem sammen med blikkrammen (lasering).

5. Igangsetting

Merk:

Pá knx.steinel.de finner du en beskrivelse av applikasjonen. Alle fabrikinnstlinger finnes i applikasjonsbeskrivelsene.

1. Oppqi fysisk adresse og opprett applikasjonsprogram i ETS.
2. Last fysisk adresse og applikasjonsprogram i vegbryteren. Trykk pa programmeringsknappen (E) nár du oppfordres til a giore det.
3. När programmierungen er fertig, slukkes den rode LED-en.

Integrettast

Tastens funksjon fastlegges i ETS.

6. Tilbehör (ekstrautstyr)

Brukerfjernkontroll RC7 (EAN 4007841 592912)

Funksjoner:
Lys PA/AV 4 t
- Bruker-tilbakestilling
-Justere dimmenivae
Lagre/laste lyssituasjoner

Servicefjernkontroll RC6 (EAN 4007841 593018)

Funksjoner

• Rekkviddeinnstilling
  -Tidsinnstilling CH1/CH2
  Innkoblingsforsinkelse/overvaking av rom CH2
• Test-/ normal modus
• Teach-IN
  -Tilbakedstilling
• IQ-modus

Smart Remote (EAN 4007841 009151)

• Styring via smarttelefon aller nettbrett
• Erstatter alle fiemkontroller
  -Lastned passende app og koble til med Bluetooth

Detaljerte beskrivelser finnes i bruksanvisingene for de enkelte fjernkontrollene.

7. Avfallsbehandling

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasional lovigung, skal elektriske apparater som化进程 kan benyttes, samles opp atskilt fra annet seppel og gjenvinnes pa en miljovenlig mate.

8. Samsvarserklaerig

Hermed erkräerer STEINEL Vertrieb GmbH at det trädlöse anlegget av type HF 180 KNX opflyr kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklaeren finnes på folgende internettadresse: www.steinel.de

9. Produsentgaranti

Som kjoer har du eventuelt lovvestede mangel- ellar garantirettigheter overfor Selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes ellor forkortes de pa grunn av var garantierklaering.Vi gir deg fem ars garanti pa at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. VI garanterer at dette produkt ilekke har material-, produksjons- ellor konstruksjonsceil. VI garanterer at alle elektroniske deler og kabler fungerer, og at alle materaler og overflater er uten mangler.

Garantikray

1. Tekniske spesifikasjoner

Mäl b × h × d 80 × 80 × 50 mm
Spenning KNX buppenning (SELV)
Sensorsystem Passiv infrarod (IR) / høylfrekvens (HF)
Rekkevidde	IR maks. 20 m / HF maks. 8 m *
Skumringsinnstilling 2-1000 lux
Dekningsvinkel 180°
Innstilinger Via ETS-programvara,	fjernkontroll erler bus
Lyskanaler:	Kobling/dimming; koblingsdrift,
lys 1 - lys 4	konstantlysregulering
Belysningstid lyskanaler IQ-modus, 1-255 min.,	avhengig av tilstedevaelse og lysstyrke
Lysmåling Blandingslys
Grunnlysystyrke AV / 1 %-100 %
Belysningstid grunnlysystyrke 1 - 255 min.,—hele natten
Utgang HVAC	Avhengig av tilstedevaelse
Innkoblingsforsinkelse	Romovervåking, 10 - 255 min.
Aktiveringstid HVAC	1-255 min.
Utgang tilstedevaelse-belysningstid	1-255 sek. eller min.
Ytterligere utganger Lysstyrkeverdi, lyssitujasonsstyring, sabotasje, temperatur, luftfuktighet, tast
Monteringshoyde	1,2 m
Temperatursensorens verdiområde	0-40 °C +/- 1 °C
Luftfuktighetssensorens verdiområde	0-100 %
IP/kapslingsgrad	IP20
Temperaturområde	0 °C til + 40 °C (indoor)

• I ekstreme vinkler avhenger rekkeviden til HF 180 KNX i hoy grad av de lokale forholdene.

• Driftsfeil

Feil	Årsak Tiltak
Lyset tennes jegke	■ingen tilførsselsspenning■lux-verdien er for lav't ininstit■ingen bevegelsen-eregistrering
Lyset slukkes ikke	■for hoy lux-verdi■belysningstiden går ut■varnekilder forstyrrer:feks. vitteovn, äpne dlorer og vinduier, hus-dyr, lyspære/halogen-lyskaster, objekt som beveger seg
Sensoren slås av selv om noen er tilstede	■for kort belysningstid■for lav't lysnivå
Sensoren slår seg av for sent	■for lang belysningstid■reduser belysningstiden
IR-sensoren slår seg på for sent ved radial gangretning	■rekvedden ved radial gangretning er mindre enn ved tangential■monter flere sensorer■reduser avstandenvellom to sensorer
Sensoren slås ikke på;när personer er tilstede selv om det er mørkt	■det er valgt for lav lux-verdi■er sensoren deaktivert med bryter/tast?■halvautomatisk?■ok lysstyrkeverdien
Tasten har ingen funksjön	■er tasten deaktivert?■kontroller innstillingen i ETS
