HASZNÁLATI ÚTMUTATÓ IR 180 KNX STEINEL

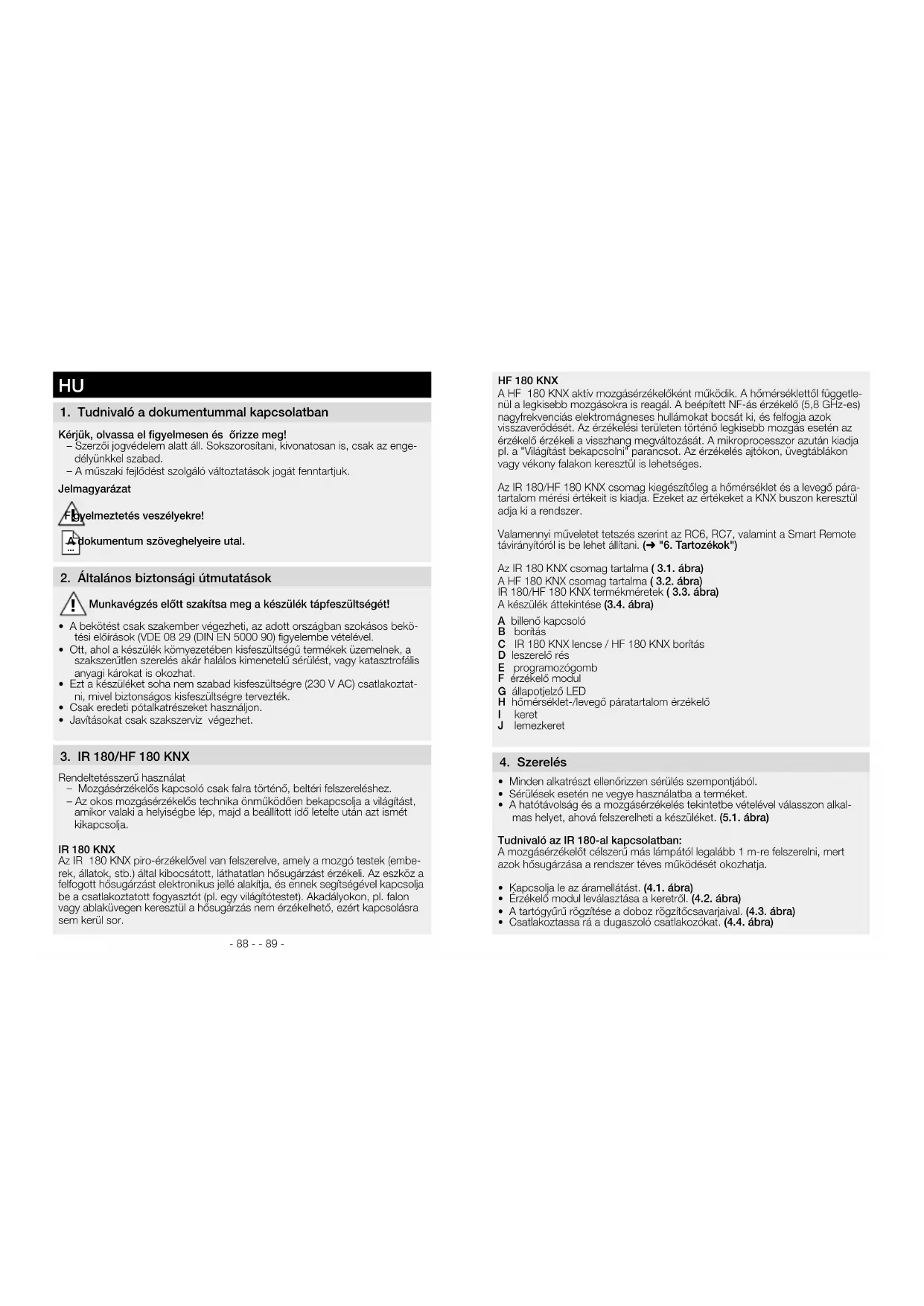

1 Tudnivaló a dokumentummal kapcsolatban Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az enge- délyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntartjuk. Jelmagyarázat Figyelmeztetés veszélyekre! A dokumentum szöveghelyeire utal 2 Általános biztonsági útmutatások

Munkavégzés előtt szakítsa meg a készülék tápfeszültségét!

• A bekötést csak szakember végezheti, az adott országban szokásos bekö- tési előírások (VDE 08 29 (DIN EN 5000 90) figyelembe vételével.

• Ott, ahol a készülék környezetében kisfeszültségű termékek üzemelnek, a szakszerűtlen szerelés akár halálos kimenetelű sérülést, vagy katasztrofális anyagi károkat is okozhat.

• Ezt a készüléket soha nem szabad kisfeszültségre (230VAC) csatlakoztat- ni, mivel biztonságos kisfeszültségre tervezték.

• Csak eredeti pótalkatrészeket használjon.

• Javításokat csak szakszerviz végezhet.

Rendeltetésszerű használat – Mozgásérzékelős kapcsoló csak falra történő, beltéri felszereléshez. – Az okos mozgásérzékelős technika önműködően bekapcsolja a világítást, amikor valaki a helyiségbe lép, majd a beállított idő letelte után azt ismét kikapcsolja. IR180KNX Az IR 180KNX piro-érzékelővel van felszerelve, amely a mozgó testek (embe- rek, állatok, stb.) által kibocsátott, láthatatlan hősugárzást érzékeli. Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével kapcsolja be a csatlakoztatott fogyasztót (pl. egy világítótestet). Akadályokon, pl. falon vagy ablaküvegen keresztül a hősugárzás nem érzékelhető, ezért kapcsolásra sem kerül sor.

HF 180 KNX A HF 180KNX aktív mozgásérzékelőként működik. A hőmérséklettől függetle- nül a legkisebb mozgásokra is reagál. A beépített NF-ás érzékelő (5,8 GHz-es) nagyfrekvenciás elektromágneses hullámokat bocsát ki, és felfogja azok visszaverődését. Az érzékelési területen történő legkisebb mozgás esetén az érzékelő érzékeli a visszhang megváltozását. A mikroprocesszor azután kiadja pl. a "Világítást bekapcsolni" parancsot. Az érzékelés ajtókon, üvegtáblákon vagy vékony falakon keresztül is lehetséges. Az IR 180/HF 180 KNX csomag kiegészítőleg a hőmérséklet és a levegő pára- tartalom mérési értékeit is kiadja. Ezeket az értékeket a KNX buszon keresztül adja ki a rendszer. Valamennyi műveletet tetszés szerint az RC6, RC7, valamint a Smart Remote távirányítóról is be lehet állítani. (➜ "6 Tartozékok") Az IR180KNX csomag tartalma (31 ábra) A HF180KNX csomag tartalma (32 ábra) IR180/HF180KNX termékméretek (33 ábra) A készülék áttekintése (34 ábra) A billenő kapcsoló B borítás C IR180KNX lencse / HF 180 KNX borítás D leszerelő rés E programozógomb F érzékelő modul G állapotjelző LED H hőmérséklet-/levegő páratartalom érzékelő I keret J lemezkeret 4 Szerelés

• Minden alkatrészt ellenőrizzen sérülés szempontjából.

• Sérülések esetén ne vegye használatba a terméket.

• A hatótávolság és a mozgásérzékelés tekintetbe vételével válasszon alkal- mas helyet, ahová felszerelheti a készüléket. (51 ábra) Tudnivaló az IR 180-al kapcsolatban: A mozgásérzékelőt célszerű más lámpától legalább 1 m-re felszerelni, mert azok hősugárzása a rendszer téves működését okozhatja.

• Kapcsolja le az áramellátást. (41 ábra)

• Érzékelő modul leválasztása a keretről. (42 ábra)

• A tartógyűrű rögzítése a doboz rögzítőcsavarjaival. (43 ábra)

• Csatlakoztassa rá a dugaszoló csatlakozókat. (44 ábra)- 90 - - 91 -

• Az áramellátást kapcsolja be. (46 ábra)

• Nyomja meg a programozógombot és végezze el a programbeállításokat. (45 ábra) (➜ "5 Üzembe helyezés")

• A mozgásérzékelő modul és a keret összerakása, és nyomás kifejtésével összedugása a lemezkerettel (tartógyűrű). 5 Üzembe helyezés Megjegyzés: Az alkalmazás leírását a knxsteinelde oldalon találja. Minden gyári beállítást megtalál az alkalmazás leírásában.

1. Adjon a készüléknek tényleges címet, és készítse el az alkalmazási progra-

2. Töltse be a tényleges címet és az alkalmazási programot a fali kapcsolóba.

Amikor a rendszer arra felszólítja, nyomja meg az (E) programozó gombot.

3. Eredményes programozás esetén elalszik a piros LED.

Beépített nyomógomb A rendszer eltárolja a nyomógomb funkcióját az ETS-ben. 6 (Rendelhető) tartozékok RC 7 felhasználói távirányító (EAN4007841592912) Műveletek: - Világítás BE/KI 4 ó - User-Reset - Szabályozási szintet módosítani - Jelenetek tárolása/letöltése RC 6 távirányító szerviz (EAN 4007841593018) Műveletek: - Hatótávolság beállítás - CH1/CH2 időbeállítás - CH2 bekapcsolási késleltetés/helyiség-felügyelet - Próba- / normál üzem - Betanítás - Reset - IQ üzemmód Smart Remote (EAN 4007841 009151) - Vezérlés okostelefonról vagy tabletről - Az összes távirányítót helyettesíti - Töltse le a hozzávaló alkalmazást, és kapcsolódjon össze vele Bluetooth-szal A részletes leírások a mindenkori távirányító kezelési útmutatójában találhatóak. 7 Ártalmatlanítás Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról. Ne dobjon elektromos készülékeket a háztartási szemétbe! Csak az EU-országok esetében: Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni. 8 Megfelelőségi nyilatkozat A STEINEL Vertrieb GmbH ezennel nyilatkozik, hogy a HF180KNX berende- zés típusa megfelel a 2014/53/EU irányelv követelményeinek. Az EU-megfele- lőségi nyilatkozat teljes szövege a következő internetcímen áll rendelkezésre: www.steinel.de 9 Gyári garancia Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szem- ben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. terméksza- vatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik. Szavatoljuk, hogy ez a termék mentes az anyaghibáktól, a gyártási és szerkezeti hibáktól. Szavatoljuk továbbá, hogy az összes elektronikus alkatrész és kábel működőképes, továbbá, hogy minden alkalmazott szerkezeti anyag és azok felülete hibátlan. Jótállási igények érvényesítése: Amennyiben a termékével kapcsolatban reklamációval kíván élni, kérjük, hogy a terméket hiánytalanul és bérmentesítve küldje vissza a kereskedőjének vagy közvetlenül nekünk a DINOCOOP Kft, Radvány u 24, H-1118 Budapest címre, mellékelve az eredeti vásárlási bizonylatot, amelyen rajta kell lennie a vásárlás dátumának és a termék elnevezésének. Ezért a garancia idő végéig ajánlatos gondosan megőriznie a vásárlási bizonylatát. A visszaküldés során keletkező szállítási költségekért és kockázatokért a STEINEL nem vállal felelősséget. A jótállás érvényesítéséről a wwwsteinel-professionalde/garantie honlapun- kon kap tájékoztatást.- 92 - - 93 - 10 Műszaki adatok Méretek SZé × Ma × Mé 80 × 80 × 50mmFeszültség KNX busz feszültség (SELV)Érzékelőelemek Passzív infravörös (IR) / Nagyfrekvencia (HF)HatótávolságIR max. 20m / HF max. 8m Szürkületi beállítás 2 - 1000 LuxÉrzékelési szög 180°Beállítások ETS-szoftver, távirányító vagy busz segítségévelFénycsatorna: fény 1-fény 4Kapcsolás/fényerőszabályozás Kapcsoló üzemű szabályozás állandó fényreFénycsatornák utánvilágítási ideje IQ-üzemmód, 1 - 255min. jelenlét- és fényerősségfüggőFénymérés Kevert fényAlapfényerő KI / 1 % - 100 %Alapfényerő utánvilágítási idő 1 - 255 perc, egész éjszakaHLK kimenet Jelenléttől függőenBekapcsolás-késleltetés Helyiség-felügyelet, 10 - 255perc.Utánvilágítási idő, fűtés/szellőzés/klíma1 - 255perc.Jelenlét utánvilágítási idő kimenet1 - 255 mp vagy perc.További kimenetek Fényerő érték, környezetvezérlés, szabotázs, hőmérséklet, levegő páratartalma, nyomógombSzerelési magasság 1,2mHőmérséklet-érzékelő értékelési tartomány0 - 40 °C +/- 1 °CPáratartalom-érzékelő értékelési tartomány0 - 100 %IP/védettségi mód IP20Hőmérséklettartomány 0°C és + 40°C között (beltér)

• HF180KNX esetén a hatótávolság extrém szögekben sokban függ a helyi adottságoktól. 11 Üzemzavarok Zavar Oka Elhárítása A világítás nem kapcsol ben nincs csatlakoztatva feszültségn Lux érték túl alacsonyra van beállítvan nincs mozgásérzékelésn csatlakozófeszültséget átvizsgálnin Lux értéket lassan növelni, amíg a világítás bekapcsoln érzékelő irányába sza-bad rálátást biztosítanin érzékelési területet átvizsgálni A világítás nem kapcsol kin Lux értéke túl nagyn utánvilágítási idő letelikn zavaró hőforrások, pl.: fűtőventilátor, nyitott ajtók és ablakok, háziállatok,izzókörte/ halogén sugárzó, mozgó tárgyakn Lux értékét kisebbre állítanin utánvilágítási idő leteltét megvárni, esetleg után-világítási időt kisebbre állítanin állandó zavarforrásokat öntapadó címkével kitakarniÉrzékelő jelenlét ellenére kikapcsoln utánvilágítási idő túl rövid n világítási küszöbérték túl kicsin utánvilágítási időt megnövelnin szürkületi beállítást módosítaniÉrzékelő túl későn kapcsol kin utánvilágítási idő túl hosszú n utánvilágítási időt lerövidíteniAz IR érzékelő sugárirány-ban történő megközelítés esetén túl későn kapcsol n sugárirányú meg-közelítés esetén a hatótávolság kisebb, mint érintőleges iránybann további érzékelőket felszerelnin két érzékelő közötti távolságot lecsökkenteniJelenlét esetén az érzékelő a sötétség ellenére sem kapcsol ben Lux értéke túl kicsire választvan érzékelőt kapcsoló-val/nyomógombbal hatástalanították ?n félautomatikus ?n fényerő küszöbértékét megnövelniNyomógombnak nincs funkciója n nyomógomb hatástalanítva?n ellenőrizze a beállításo-kat az ETS-benAmennyiben a garancia körébe eső esemény következett be, vagy a termé-kével kapcsolatban szeretne kérdezni valamit, bármikor felhívhat bennünket a +36/1/3193064 szervizvonal számon.
