| Tipo di prodotto | Rivelatore di movimento infrarosso passivo (PIR) per montaggio a parete interno |
| Marca | Steinel |
| Modello | IR 180 KNX |
| Dimensioni (L × A × P) | 80 × 80 × 50 mm |
| Alimentazione | Tensione bus KNX (SELV) |
| Angolo di rilevamento | 180° |
| Portata max. | 20 m (tangenziale) |
| Regolazione soglia di luminosità | Da 2 a 1000 lx, luce mista |
| Numero di canali di illuminazione | 4 (luce 1 a luce 4) |
| Funzioni principali | Commutazione, variazione, modalità illuminazione costante, modalità IQ, temporizzazione regolabile da 1 a 255 min |
| Misure integrate | Temperatura (0 a 40°C ±1°C) e umidità (0 a 100%) |
| Uscite supplementari | CVC (riscaldamento, ventilazione, climatizzazione) in funzione di presenza, temporizzazione, segnalazione |
| Configurazione | Tramite software ETS, telecomando (RC6, RC7, Smart Remote) o bus KNX |
| Pulsante di programmazione | Sì, per indirizzo fisico e download dell'applicazione |
| LED di stato | Rosso per programmazione, si spegne una volta terminata |
| Altezza di installazione consigliata | 1,2 m |
| Grado di protezione | IP20 |
| Temperatura di funzionamento | da 0°C a +40°C (interno) |
| Contenuto della confezione | Modulo di rilevamento, telaio, telaio in lamiera (anello di supporto), istruzioni per l'uso |
| Garanzia del produttore | 5 anni sul perfetto funzionamento (secondo condizioni) |
| Riparabilità e pezzi di ricambio | Riparazioni da officine specializzate, pezzi originali obbligatori |
| Manutenzione e pulizia | Pulisci con un panno morbido e asciutto, non utilizzare detergenti aggressivi |
| Sicurezza | Installazione da parte di un professionista, staccare l'alimentazione prima dell'intervento, bassissima tensione di sicurezza (SELV) |
Domande frequenti - IR 180 KNX STEINEL
Domande degli utenti su IR 180 KNX STEINEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di movimento in formato PDF gratuitamente! Trova il tuo manuale IR 180 KNX - STEINEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. IR 180 KNX del marchio STEINEL.
MANUALE UTENTE IR 180 KNX STEINEL
1. Riguardo a Anythingo documento
Si prega di leggerlo attendamente e di conservarlo!
- Tutelato dai diritti d'autore. La rstampa,anche solo di estratti, è consentita solo previa notre approvazione.
- Con riserva di modifiche legate al progresso della tecnia.
Spiegazione dei symboli
ertimento contro pericolii
ando a passaggi nel documento.
2. Avvertenze generali relative alla sicurezza
Prima di effettuare qualiasi lavoro sull'apparecchio, togliete sempre la corrente!
L'installazione deve essere effettuata esclusivamente da personale specializzato e in base alle prescrizioni d'installazione VDE 08 29 (DIN EN 5000 90) vigenti nel relativo paese.
- In un ambiente in cui sono presenti dispositivi a bassa tensione, un montaggio eseguito non a regola d'arte potrebbe provocare gravissimi danni a persona o cose.
- Questo appeareccchio non delve mai essere allacciato alla bassa tensione (230 V CA), in quanto esse è destinato all'allacciamento alla piccola tensione di sicurezza.
Utilizzare esclusivamente pezioni di ricambio originali.
Le riparazioni devono essere effettuate esclusivamente da officine specializzate.

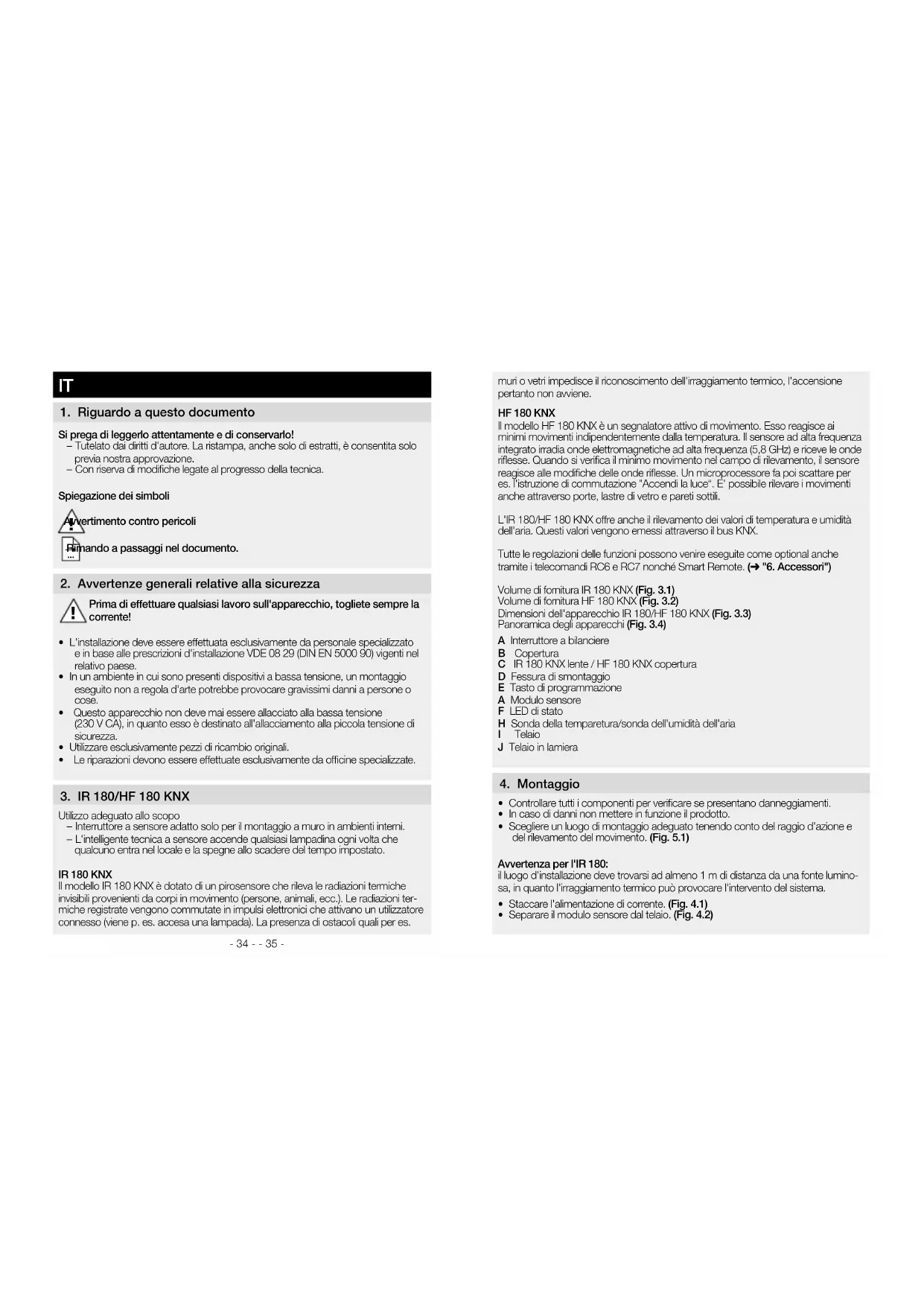

3. IR 180/HF 180 KNX
Utilizzo adeguato allo scopo
- Intemtutore a sensore adatto solo per il montaggio a muro in ambienti intermi.
-L'intellente Tecnica a sensore accende qualiasi lampadina agli volta che qualcuno entra nel locale e la spegne allo scadere del tempo impostato.
IR 180 KNX
Il modello IR 180 KNX è dotato di un pirosensore che nileva le radiazioni termiche invisibili provenienti da corpi in movimento (persona, animali, ecc.). Le radiazioni termiche registrate vengono commutate in impulsi elternici che attivano un utilizzatore connesso (viene p. es.ascaza una lampada). La presenza di ostacoli quali per es.
muri o vetri impedisce il riconoscimento dell'imaggio termico, l'accione pertanto non awiene.
HF 180 KNX
Il modello HF 180 KNX è un segnalatore attivo di movimento. Esso reagisce ai minimi movimenti indipendenteamente dall'temperatura. Il sensore ad alla frequenza integrato irridacia odeletromagnete ad alla frequenza (5,8 Gl-2) e riceve le onde riflesse. Quando si verifica il minimo movimento nel Campo di rilevamento, il sensore reagisce alle modifiche delle onde rifiesse. Un microprocessore fa poi scattare per es. Tistruzione di commutazione "Accendi la luce". E' possibile rilevare i movimenti anche atraverso porte, lstre di vetro e pareti sottili.
L'IR 180/HF 180 KNX offre anche il rilevamento dei valori di temperatura e umidita dellaria. Questi valori vengono emessi atraverso il bus KNX.
Tutte le regolazioni delle funzioni possono venire eseguite come optionalmente tramite i telecomandi RC6 e RC7 nonché Smart Remote. () "6. Accessori")
Volume di fornitura IR 180 KNX (Fig. 3.1)
Volume di formitura HF 180 KNX (Fig. 3.2)
Dimensioni dell'apparecchio IR 180/HF 180 KNX (Fig. 3.3)
Panorama degli apparecchi (Fig. 3.4)
A Intemuttore a bilanciere
B Copertura
C IR 180 KNX lente / HF 180 KNX copertura
D Fessura di smontaggio
E Tasto di programmazione
A Modulo sensore
F LED di stato
H Sonda della temparetura/sonda dell'umidita dell'aria
Telao
J Telaio in lamiera
4. Montaggio
Controllare tutti componenti per verificare se presentano danneggiamenti.
- In caso di danni non mettere in funzione il prodotto.
- Scegliere un luogo di montaggio adeguato tenendoiconto del raggio d'azione ed del rilevamento del movimento. (Fig. 5.1)
Avwertenza per I'IR 180:
il luogo d'installazione deve trovarsi ad almeno 1 m di distance da una fonte luminosa, in quanto l'irraggiamento temico può provocare l'intervento delsystema.
- Staccare l'alimentazione di corrente. (Fig. 4.1)
-
Separate il modulo sensore dal telaio. (Fig. 4.2)
-
Awitare l'anello portante con viti per il fissaggio di barattoli. (Fig. 4.3)
-
Allacciare i collegamenti a inesto. (Fig. 4.4)
Attivare l'alimentazione di corrente. (Fig. 4.6) -
Premere il tasto di programmazione ed effettare le impostazioni del programma. (Fig. 4.5) ( "5. Messa in funzione")
- Unire modulo sensore e telaio ed esercitando una leggera pressione uniri a loro volta al telaio di lamiera (anello portante).
5. Messa in funzione
Avvertenza: l'applicazione è descritta al site knx.steinel.de
Tutte le impostazioni di fabbrica si trovano nelle descrizioni dell'applicazione.
- Assegnate l'indirizzo fisico e create il programma applicativo nell'ETS.
- Caricate I'indirizzo fisico e il programma applicativo nell'internenutto a muro. Quando compare la relativa richiesta, premete il tasto di programmazione (E).
- A programmazione ultima t al LED rosso si spegne.
Tasto integrato
La funzione del tasto viene stabilita nel software ETS.
6. Accessori (optional)
Telecomando utente RC7 (EAN 4007841 592912)
Funzioni:
- Luce ON/OFF 4 h
-Reset utente
- Cambiate il livello di dimmerazione
-Memorizzate/caricate le scene
Telecomando di servizio RC6 (EAN 4007841 593018)
Funzioni:
- Regolazione del raggio d'azione
- Ricerca dell'oro di CH1/CH2
- Ritardo dell'accensione / controlo dell'ambiente CH2
- Modalità test/nomale
- Teach-IN
-Reset
-Modalità IQ
Smart Remote (EAN 4007841 009151)
- Comando tramite smartphone o tablet
Sosituisce tutti i telecomandi - Caricare la app adeguata e collegare tramite Bluetooth
Descrizioni dettagiate sono contente nelle istruzioni per l'uso del relativo telego-mando.
7. Smaltimento
Apparecchi elettrici, accessori e materiali d'imbalaggio devono essere consegnati agli apposti centri di raccolta e smaltimento.
Non gettare gli apparecchi elettrici nei rifiuti domestici!
Solo per paesi UE:
Conformmente alla Diretta Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idone all'uso devono essere separati dagli altri rifiuti e segnati a un centro di riciclaggio riconosciutto.
8. Dichiarazione di conformità
La STEINEL Vertrieb GmbH dichiara che il tipo di impianto radio HF 180 KNX rispondi alla Direttiva 2014/S3/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguito incidrizo internet: www.steinel.it
9. Garanzia del produttore
Quale acquirente Lei più rivendicare nei confronti del venditore i diritti previsti dalla legge. Nella misura in cui tali diritti esistono nel Suo paese, la nostra dichiarazione di garanzia né li reducere né ilimita. Noi Le concediamo 5 anni di garanzia dell'impeccabile costituzione e del regolare funzionamento del Suo prodotto a sensori STEINEL Professionai. Noi garantiamo che questo prodotto è prido di difetti di produzione e costruzione. Garantiamo la funzialità di tutti i componenti elettronici e di tutti i cavi nonché l'assenza di vizi di tutti i materiali impiegati e delle loro superfici.
Rivendicazione
Se ha intenzione di espore reclamo in merito al prodotto da Lei acquistato, La si prega di trasmettere tale reclamo completo e affrancato assemente allo scontrino d'acquisto o alla fattura indicana la data dell'acquisto e la denominazione del prodotto al Suog rivenditore o direttamente a noi: STEINEL Italia S.r.l..
Largo Donegani 2, I-20121 Milano. Le consiglioERTanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia. La STEINEL declina ogni responsabilita per costi e rischi legati al trasporto nell'ambito della restituzione del prodotto. (Per informazioni in merito alla rivendicazione di un diritto di garanzia si prega di consultare il nostro site web www.steinel.it)
Se dovesse esporre un caso di garanzia o una domanda sul Suo prodotto, ci cui contattare al numero +39 / 02 / 96457231 dal lunedi al venerdi delle 9:00 alle 18:00.
- Dati tecnici
| Dimensioni largh. × alt. × prof. 80 × 80 × 50 mm | |
| Tensione KNX tensione bus (SELV) | |
| Sensori A infrarossi passivi (IR) /ad alta frezenza (HF) | |
| Raggio d'azione | IR max. 20 m / HF max. 8 m * |
| Regolazione crepuscolare 2 - 1000 Lux | |
| Angolo di rilevamento 180° | |
| Impostazioni mediante software ETS,telecomando o bus | |
| Canali illuminazione:luce 1 - luce 4 | Accendere-spegnere/dimmerizzare;regolazione luce costante tramiteinterruttore |
| Tempo di accensione canali illumina-zione | IQ-Modus, 1 - 255 min., in funzione della presenza e della luminosità |
| Misurazione luce Luce mista | |
| Luminosità di base OFF / 1 % - 100 % | |
| Tempo di accensione luminosità di base 1 - 255 min., tutte la notte | |
| Uscita HVAC in funzione della presenza | |
| Ritrado di accensione | Monitoraggio ambiente, 10-255 min. |
| Tempo di accensione HVAC 1 - 255 min. | |
| Uscita tempo di accensione presenza 1 - 255 s o min. | |
| Ulteriori uscite | Valore di luminosità, controlo dello scenario, sabotaggio, temperatura,umidità dell'aria, tasto |
| Altezza di montaggio | 1,2 m |
| Intervallo di valori sensore termico | 0 - 40 °C +/- 1 °C |
| Intervallo di valori sensore dell'umidità dell'aria | 0-100 % |
| IP/gradо di protezione | IP20 |
| Intervallo di temperatura | 0 °C - + 40 °C (indoor) |
- Disturbi di funzionamento
| Guasto | Causa | Rimedio |
| La luce non si accende | ■ Mancanza di tensione di allacciamento | ■ Controllare la tensione di allacciamento |
| ■ Valore Lux impostato troppo basso | ■ Aumentare lentamente il valore Lux finché la luce non si accende | |
| ■ Non viene rilevato nessun movimento | ■ Fare in modo da liberare la visuale sul sensore | |
| ■ Verificare il Campo di rilevamento | ||
| La luce non si spegne | ■ Valore Lux troppo elevato | ■ Abbassare il valore Lux |
| ■ Il tempo di accensione sta scadendo | ■ Aspettare la scadenza del tempo di accensione o all'occorrenza ridurlo | |
| ■ Fonti di calore che interferiscono, per es. termoventilatore, porto o finestre aperte, animali domestici, lampadina/ faro alogeno, oggetti in movimento | ■ Escludere fonti d'in-terferenza slazionarie mediate adesivi | |
| Il sensore provoca lo spegnimento delle lui nonostante la presen-za di persona | ■ Il tempo di accensione è troppo breve | ■ Aumentare il tempo di accensione |
| ■ La soglia luminosa è troppo Bassa | ■ Modificare la regolazione crepuscolare | |
| Il sensore spegne le lui troppo tardi | ■ Il tempo di accensione èccessivamente lungo | ■ Ridurre il tempo di accensione |
| In caso di senso di marcia radiale il sensore IR interviene troppo tardi | ■ Raggio d'azione in caso di senso di marcia radiale inferiore che in caso di senso di marcia tangen-ziale | ■ Montare ulteriori sensori |
| ■ Ridurre la distanza tra due sensori | ||
| Il sensore non accende le lui in presenza di persona nonostante sua buio | ■ Valore Lux impostato troppo basso | ■ è stato disattivato il sensore con l'interruttore/ il tasto? |
| ■ Funzionamento semiauto-matico? | ||
| ■ Aumentare la soglia di luminosità | ||
| Il tasto non funziona | ■ Tasto disattivato? | ■ Controllare l'impostazione nel software ETS |
