IR 180 KNX - Liikumisandur STEINEL - Tasuta kasutusjuhend

Toote tüüp	Passiivne infrapuna (PIR) liikumisandur sise-seinale paigaldamiseks
Kaubamärk	Steinel
Mudel	IR 180 KNX
Mõõtmed (L × K × S)	80 × 80 × 50 mm
Toide	KNX siini pinge (SELV)
Tuvastusnurk	180°
Maksimaalne ulatus	20 m (tangentsiaalne)
Valgustaseme läve seadistus	2 kuni 1000 lx, segavalgus
Valgustuskanalite arv	4 (valgus 1 kuni valgus 4)
Peamised funktsioonid	Lülitus, dimmer, püsivalgustuse režiim, IQ-režiim, reguleeritav viivitus 1 kuni 255 min
Integreeritud mõõtmised	Temperatuur (0 kuni 40°C ±1°C) ja niiskus (0 kuni 100%)
Täiendavad väljundid	KVV (küte, ventilatsioon, kliimaseade) vastavalt kohalolekule, viivitus, märgistus
Seadistamine	ETS-tarkvara, kaugjuhtimispult (RC6, RC7, Smart Remote) või KNX siin
Programmeerimisnupp	Jah, füüsilise aadressi ja rakenduse allalaadimiseks
Olek-LED	Punane programmeerimise ajal, kustub pärast lõpetamist
Soovitatav paigalduskõrgus	1,2 m
Kaitsetase	IP20
Töötemperatuur	0°C kuni +40°C (siseruum)
Tarnekomplekt	Tuvastusmoodul, raam, plekist raam (toetusrõngas), kasutusjuhend
Tootja garantii	5 aastat veatut tööd (vastavalt tingimustele)
Remont ja varuosad	Remont spetsialiseeritud töökodades, originaalosad kohustuslikud
Hooldus ja puhastamine	Pühkige pehme ja kuiva lapiga, ärge kasutage agressiivseid puhastusvahendeid
Ohutus	Paigaldus professionaali poolt, enne sekkumist katkestage toide, väga madal ohutuspinge (SELV)

Korduma kippuvad küsimused - IR 180 KNX STEINEL

Mis on IR 180 KNX anduri maksimaalne ulatus?

Maksimaalne ulatus on 20 meetrit tangentsiaalses režiimis (külgsuunaline liikumine). Radiaalses režiimis (ettepoole) on see väiksem.

Kuidas seadistada IR 180 KNX andurit?

Seadistamine toimub ETS-tarkvara (KNX) või valikuliste kaugjuhtimispultide RC6, RC7 või Smart Remote abil. Programmeerimisnupp (E) võimaldab määrata füüsilise aadressi.

Kas andur suudab mõõta temperatuuri ja niiskust?

Jah, sellel on integreeritud temperatuuriandur (0 kuni 40°C ±1°C) ja niiskusandur (0 kuni 100%). Väärtused edastatakse KNX siini kaudu.

Millised valgustuskanalid on saadaval?

Andur haldab kuni 4 valgustuskanalit (valgus 1 kuni valgus 4) koos lülituse, dimmeri ja püsivalgustuse režiimiga.

Milline on nõutav toitepinge?

Seade töötab väga madala ohutuspinge (SELV) all läbi KNX siini. Seda ei tohi ühendada 230 V võrku.

Kuidas paigaldada andurit?

Paigaldus peab toimuma professionaali poolt. Katkestage toide, kinnitage toetusrõngas, ühendage pistikud, seejärel klõpsake tuvastusmoodul raamile.

Mida teha, kui valgus ei kustu?

Kontrollige, et valgustase lävi ei ole liiga kõrge, oodake viivituse lõppu või vähendage seda. Varjake häirivad soojusallikad (radiaatorid, aknad) kleebistega.

Millised tarvikud on ühilduvad?

Kaugjuhtimispuldid RC6 (seadistused), RC7 (stsenaariumid) ja Smart Remote (Bluetooth-rakendus) on saadaval valikulisena.

Milline on toote garantii?

Steinel pakub 5-aastast garantiid anduri nõuetekohasele tööle, tingimusel et seda kasutatakse vastavalt juhistele ja ilma muudatusteta.

Kuidas lahendada tuvastusprobleemi?

Kontrollige, et anduril on vaba vaade, valgustase lävi on sobiv ja viivitus pole liiga lühike. Häirivate allikate korral kasutage kaasasolevaid kleebiseid.

KASUTUSJUHEND IR 180 KNX STEINEL

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt labi ja hoidke alles!

• Autonöigusega kaitstud. Järeltrück, ka valjavotelliselt, ainult meie nösolekul.
• Oigus muudatusteks tehnilise täistamise eesmargil reserveeritud.

Sumbolite selgitus

tus ohtude eest!

tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid tiod seadme kallal pingetode!

Installatsionoi tohib teostada uksnes oskuspersonal vastavalt rigis kehtivatele installatsionieeskirajele VDE 08 29 (DIN EN 5000 90).
- Macdalpingeseadmetegea kesskonnas voib asjatundmatu montaž pohjustada
raskeimaid tirvesikekajustusi voi materiaisaeid kahusid.
- Seda seadet ei tohi kunagi madalpingega (230 V AC) ühendada, sest see on ette nāhtud väikepingeahelate külge ühendamisesk.
- Kasutage ainult originalvaruosi.
Remonti tohivad teha uksnes oskustookojad.

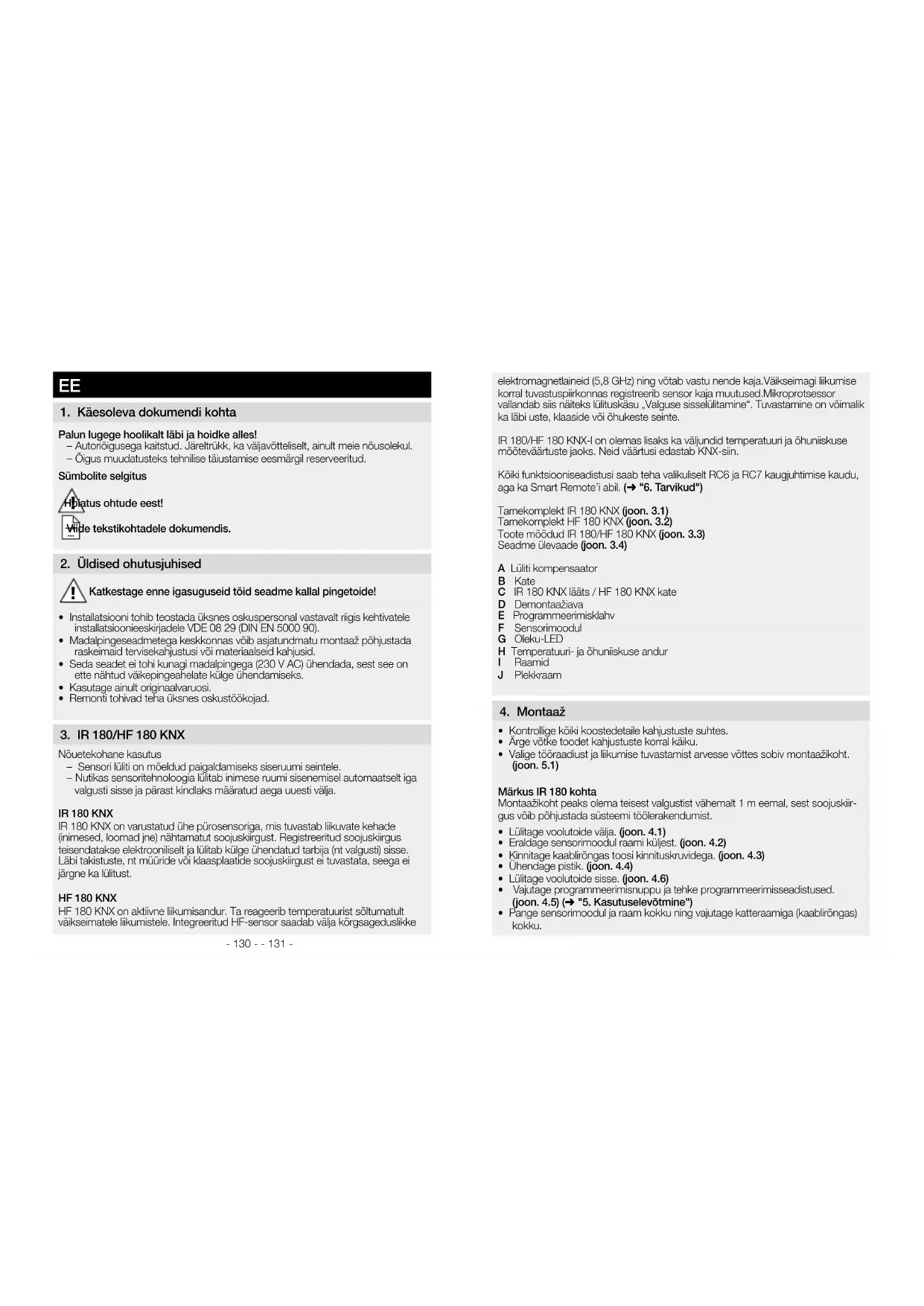

3. IR 180/HF 180 KNX

Nouetekohane kasutus

• Sensori luliti on moeldud paigaldamiseks siseruumi seintele.
• Nutikas sensoritehnoloogia lulitab inimese ruumi sisenemisel automaatse it ga valgusi sisse ja parest kindlaks maaratud aega uuesti valja.

IR 180 KNX

IR 180 KNX on vanustatud uhe purosensonga, mis tuvastab likuvate kehade (immesed, loomad jne) nahtarnatut soojskirgust. Registreenitud soojskirgust teisendatakse elektroonilset ja lulitab kulge uhendatud tarbija (nt valgusti) sisse. Labi takistuste, nt muniide voi klaasplaatide soojskirgust ei tuvastata, seega e jargne ka lulitust.

HF 180 KNX

HF 180 KNX on aktivne likumisandur. Ta reageerib temperatuurist soltumatuit vakkseimatele likumistele. Integreeritud HF-sensor saadab vaja korgsgageduslikke

eletromagnetlaineid (5,8 GHz) ning votab vastu nende kaja. Välkseimagi likumise koral tuvastuspirkonnas registreerb sensor kaja muutused.Mikroprotsessor valland sisi naetks luktuskasi, "Vulguse sisselulitamine". Tuvastamine on voimalik ka labi ust, klaaside voi chukeste seinte.

IR 180/HF 180 KNX-I on olemas lisaks ka valjundid temperatuuri ja ohuniiskuse mootevärtuste jaoks. Neid vaartusi edastab KNX-siin.

Koki funktionsiseadistusi saab teha valikuliselt RC6 ja RC7 kaugjultimise kaudu, aga ka Smart Remote'i abi. ( "6.Tavikud")

Seadme ülevaade (joon. 3.4)

A Luliti kompensaator
B Kate
C IR 180 KNX Iaats / HF 180 KNX kate
D Demontaaziaya
EProgrammeerimisklahy
F Sensorimoodul
G Oleku-LED
H Temperatuuri- ja ohuuniiskuse andur
I Raamid
J Plekkraam

4. Montaz

• Kontrollige kõilkoostedetaila kahjustuste suhtes.
• Arge völke toodet kahjustuste korral käiku.
• Valige tooraadiust ja likumise tuvastamist arvesse vottes sobiv montaizikoht. (joon. 5.1)

Markus IR 180 kohta

Montaazikoht peaks olema teisest valgustist vahemalt 1 m eemal, sest soojskir-gus voib pohjustada susteemi toolerakendumist.

Lulitagevoolutoidevala. (joon.4.1)
Eraldage sensorimoodul raami kujest. (joon. 4.2)
- Kinnitage kaabirongas toosi kinnituskruvidega. (joon. 4.3)
- Uhendage pistik. (joon. 4.4)
Lulitage voolutoide sisse. (joon. 4.6)
Vajutageprogrammeerimisnuppu ja tehke programmeerimisseadistused. (joon.4.5) ( "5.Kasutuselevotmine")
- Pange sensorimoodul ja raam kokku ning vajutage katteraamiga (kaabirongas) kokku.

5. Kasutuselevotmine

Markus. Rakenduse kirjelduse leiate aadressilt knx.steinel.de Koik tehaseesadistused leiate rakenduse kirjeldusest.

1. Määrake ETS-is füssikaline aadress ja seadistage rakendusprogramm.
2. Laadige füsskaline aadress ja rakenduse programm seinalulitisse. Vajutage vastava korralduse ilumumisel programmeerimisklahvi (E).
3. Pärast edukat programmeerimist punane LED kustub.

Integreeritud luli

ETS teeb kindlaks nupu funktsooni.

6. Tarvikud (suvand)

Kasutaja kaugjuhtimine RC7 (EAN 4007841 592912)

Funktsioonid

• Valgus SEES/VALJAS 4 h
  -User-Reset
  -Mutke hamardustaset
• Stseeni salvestamine/laadimine

Kaugjuhtimise hooldus RC6 (EAN 4007841 593018)

Funktsioonid
-Tooraadiuse seadistamine
-Ajaseadistused CH1/CH2
Sisselulitusvivitus / nuimi jarelevale CH2
- Test-/tavarezim
- Teach-In
-Lahtestamine
- IQ-moodus

Smart Remote (EAN 4007841 009151)

• Juhtimine nutitelefoni voitahvelarvuti abil
• Asendab koiki kaugjuhtimisi
• Laadige sobiv rakendus alla ja looge ühendus Bluetooth abi

Uksikasjalik kijeldus vastava kaugjuhtimise kasutusjuhendis.

7. Utiliseerimine

Elektriseadmed, isatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Arge visake elektriseadmeid olmejätmete hulka!

Ainult ELi rikkidele:

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavele kehtivale Europa maarusele ja selle rakendamisele rahvusvalhelises oguses tuleb kasutskolmatud elektradeadmed koguda erali ding suunata keskkonadeaflikku taaskasutisse.

8. Vastavusdeklaratssoon

Sinnkohal kinnitab STEINEL Vertrieb GmbH, et raadioseade HF 180 KNX vastab maarusele 2014/53/EL Uhilduvusdekaratsiooni tästeksi leiate alljargnevalt interniiaadressitt: www.steinel.de

9. Tootja garantii

Ostjana omale muju sahtes samuti seadusega satestatud puuduste kovallamise igusvi vovastavalt pretensiooigusi. Kui Teie asukoharigis on need ogused oles, sis me gaere garantiideklaratsoon ied e karbi gpa. Me aname Teie STEINELi Professional sensoortoele laitmatute omaduste ja nouetekohase talitluse kohta 5-aastase garanti. Me garanteerime, et konelalune toode on vaba materjali-, valmistamis- ja konstruktsoonivigadest. Me garansteerime koigi elektronilnde koosteodetailde ja kaabite talitluskolbkkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine

Kui soovite tootega seonduvalt reklamatsioni esitada, siis palun saatke see komplektensa ja tasutud tarnega koos original-ostutskegica, mis peab sisaldama ostukupaeva andmeid ning toote nimetust, meie edasimujale voi otse meinle, Fortronic AS, Tostuse tee 7,61715, Torvandi. Me soovitame Teil ostutsekki seetottu kuni garantiaja moodumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasiaaatmise raames esinevate transpondikulude ja -riskide eest.

Informatsioni garantijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee voi www.steinel-professional.de/garantie

Garantijuhtumi sinemise voi mone toote kohta kusimuste tekkimise korral voite meile esnaspaevast reedeni 9.00-17.00 vahemikus teeninduse numbr [phone] helistada.

1. Tehnilised andmed

Mööttmed K × L × S 80 × 80 × 50 mm
Pinge KNX sinipinge kaudu (SELV)
Sensorika Passivne infrapuna (IR) / körgsagedus (HF)
Tööraadius IR max 20 m / HF max 8 m*
Hämarsnivoo seadistamine 2-1000 lx
Tuvastusnurk 180°
Seadistatud ETS-tarkvara, kaugjuhtimispuldi või siini kaudu
Valguskanalid: Valgus 1 - valgus 4	Lültamine/hämardamine: pusivalguse reguleerimise lülitusrežim
Järelitalusaja valguskanalid	IQ-režim, 1-255 min, söltvalt kohalolust ja valgustugevuset
Valgustugevuse mõõtmine segavalgus
Põhiheledus VÄLJAS / 1 % - 100 %
Järelitalusaja põhiheledus	1 - 255 min., kogu öö
Väljund HLK kohalolust söltvu
Sisselültusvivitus	Ruumi järevalve, 10 - 255 min
KVK järelitalitusaeg	1-255 min
Kohalolu järelitalusaja väljund	1 - 255 s või min
Edasised väljundid	Heledusväärtus, stseenide juhtsüsteem, sabotaaž, temperatuur, öhuniiskus, nupp
Paigalduskörgus	1,2 m
Väärutsvahemik Temperatuuriandur	0 - 40 °C +/- 1 °C
Väärutsvahemik Öhuniiskuse andur	0 - 100 %
IP/kaitseklass	IP20
Temperatuurivahemik	0 °C - + 40 °C (siseruumides)
* HF 180 KNX tõöulatus sölstub suarte nurkade korral suuresti paigalduskoha tingirmustest.

1. Käitusrikked

Rike	Pöhjus	Abi
Valgus ei lūltu sisse	■Unenduspinge puudub	■Kontrollige unenduspingenet
	■Lx-väärtus liiga madalaks seatud	■Suurendage aeglaselt lx-väärtust, kuni valgus sisse lūltub
	■Likumist ei tuvastata	■Tagage sensorile vaba vaade
		■Kontrollige tuvastuspír-konda
Valgus ei lūltu välja	■Lx-väärtus liiga körge	■Seadke lx-väärtust madalamaks
	■Järeltalitlusaeg mõödub	■Oodake ára järelta-litlusaeg, vajadusel seadke järeltalitlusaega liühemaks
	■Häirivad soojisallikad nt: kütteventilaator, avatud uksed ja aknad, koduloomad, hõoglamp/halogeenpro-zektor, likuvad objektid	■Varjestage statsio-naarsed häireallkad kleepsudega
Sensor ei lūltu kohalolust hoolimata välja	■Järeltalitlusaeg liiga lūhike	■Pikendage järeltalitlusaega
	■Valguslävi liiga madal	■Muutke hamaraseadis-tust
Sensor lūltub liiga hilja välja	■Järeltalitlusaeg liiga pikk	■Lühendage järeltalitlusaega
Infrapunasensor lūltub radiaalse kändimise korral liiga hilja sisse	■Radialse kändimise korral on tõraadius väiksem kui tangent-siaalse korral	■Monteerige täiendavad sensorid
		■Vähendage kahe sensori vahekaugust
Sensor ei lūltu pimedusest hoolimata kohalolu korral sisse	■Lx-väärtus liiga madalaks seatud	■Sensor lūlitiga/klahviga deaktiveeritud?
		■Poolautomaatika
		■Tõstke heleduseläve
Lūtil pole funktionsooni	■Klahviga deaktiveeritud	■Kontrollige ETSi seadistusi

LT
