| 产品类型 | 用于室内墙面安装的被动红外(PIR)运动探测器 |
| 品牌 | Steinel |
| 型号 | IR 180 KNX |
| 尺寸(长×高×深) | 80 × 80 × 50 毫米 |
| 电源 | KNX总线电压(SELV) |
| 探测角度 | 180° |
| 最大范围 | 20米(切向) |
| 亮度阈值调节 | 从2到1000勒克斯，混合光 |
| 照明通道数量 | 4(灯光1至灯光4) |
| 主要功能 | 开关、调光、恒照度模式、IQ模式、可调延时1-255分钟 |
| 集成测量 | 温度(0至40°C ±1°C)和湿度(0至100%) |
| 附加输出 | HVAC(供暖、通风、空调)基于存在、延时、标记 |
| 配置 | 通过ETS软件、遥控器(RC6、RC7、Smart Remote)或KNX总线 |
| 编程按钮 | 有，用于物理地址和应用下载 |
| 状态LED | 编程时红色，完成后熄灭 |
| 建议安装高度 | 1.2米 |
| 防护等级 | IP20 |
| 工作温度 | 0°C至+40°C(室内) |
| 包装内容 | 探测模块、框架、金属框架(支撑环)、使用说明书 |
| 制造商保修 | 5年完美运行保修(视条件而定) |
| 可维修性和备件 | 由专业维修点维修，必须使用原厂零件 |
| 保养与清洁 | 用柔软干布擦拭，请勿使用腐蚀性清洁剂 |
| 安全 | 由专业人员进行安装，操作前切断电源，安全特低电压(SELV) |
常见问题 - IR 180 KNX STEINEL
用户关于以下问题的提问 IR 180 KNX STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 运动探测器 免费PDF格式！查找您的手册 IR 180 KNX - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 IR 180 KNX 品牌 STEINEL.

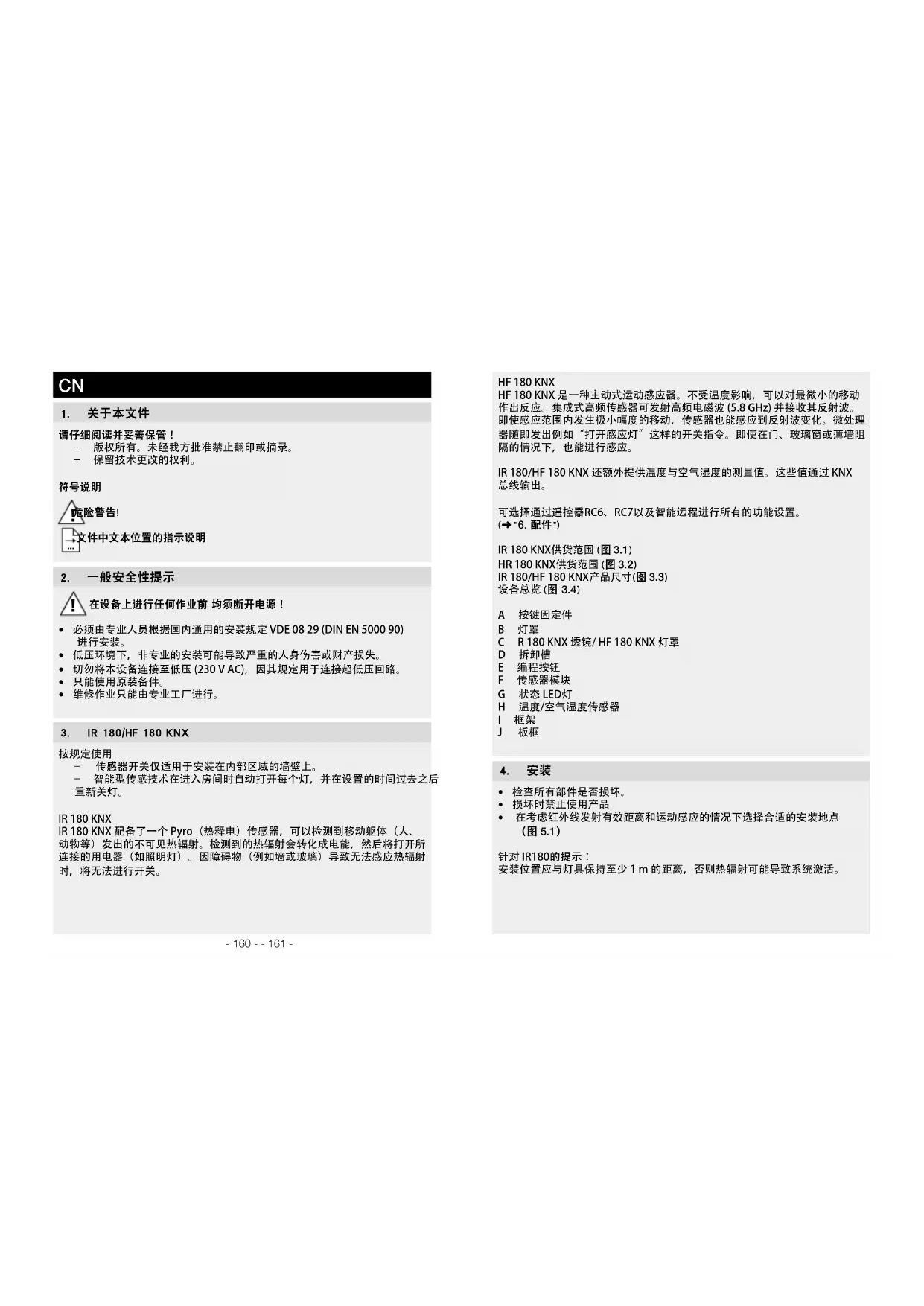

用户手册 IR 180 KNX STEINEL
版权所有。未经我方批准禁止翻印或摘录
保留技术更改的权利。
符号说明
文件中文本位置的指示说明
2. 一般安全性提示
- 必须由专业人员根据国内通用的安装规定VDE0829(DINEN500090)进行安装。
- 低压环境下，非专业的安装可能导致严重的人身伤害或财产损失。
- 切勿将本设备连接至低压(230VAC)，因其规定用于连接超低压回路。
- 只能使用原装备件。
维修作业只能由专业工厂进行。
3. IR 180/HF 180 KNX
按规定使用
-
传感器开关仅适用于安装在内部区域的墙壁上。
-
智能型传感技术在进入房间时自动打开每个灯，并在设置的时间过去之后重新关灯。
IR 180 KNX
IR180KNX配备了一个Pyro（热释电）传感器，可以检测到移动躯体（人、动物等）发出的不可见热辐射。检测到的热辐射会转化成电能，然后将打开所连接的用电器（如照明灯）。因障碍物（例如墙或玻璃）导致无法感应热辐射时，将无法进行开关。
HF 180 KNX
HF180KNX是一种主动式运动感应器。不受温度影响，可以对最微小的移动作出反应。集成式高频传感器可发射高频电磁波(5.8GHz)并接收其反射波。即使感应范围内发生极小幅度的移动，传感器也能感应到反射波变化。微处理器随即发出例如“打开感应灯”这样的开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。
IR 180/HF 180 KNX 还额外提供温度与空气湿度的测量值。这些值通过 KNX 总线输出。
可选择通过遥控器RC6、RC7以及智能远程进行所有的功能设置。
( 6. 配件"）
IR180KNX供货范围（图3.1）
HR180KNX供货范围（图3.2）
IR180/HF180KNX产品尺寸（图3.3）
设备总览（图3.4）
A 按键固定件
B 灯罩
C R180KNX透镜/HF180KNX灯罩
D 拆卸槽
E 编程按钮
F 传感器模块
G 状态LED灯
H 温度/空气湿度传感器
1 框架
J 板框
4. 安装
检查所有部件是否损坏
- 损坏时禁止使用产品
- 在考虑红外线发射有效距离和运动感应的情况下选择合适的安装地点（图5.1）
针对IR180的提示：
安装位置应与灯具保持至少 1m 的距离，否则热辐射可能导致系统激活。
- 切断供电（图4.1）
- 将传感器模块与框架分开（图4.2）
- 用插座固定螺栓拧紧支撑环（图4.3）
- 连接插座（图4.4）
接通电源（图4.6） - 按下编程按键并进行程序设置（图4.5） (^*5. 调试）
- 将传感器模块和框架放在一起，并通过按压与板框（支撑环）安装在一起
5. 调试
提示：可在knx.steinel.de上找到应用程序说明。所有出厂设置均可在应用程序说明中找到。
1.分配物理地址并在ETS中创建应用程序
2.在墙壁开关中载入物理地址和应用程序。如您被要求按下编程按键(E)请执行该操作。
3. 成功编程后红色LED熄灭
集成按键
按键的功能在ETS中确定。
6. 配件（可选）
用户遥控器RC7（EAN4007841592912）
功能
灯开/关4小时
-用户重置
- 更改调光程度
-保存/加载情景
服务遥控器RC6（EAN4007841593018）
功能：
有效距离设置
-时间设置CH1/CH2
-CH2开启延迟/空间监控
- 测试/正常模式
-示教
-重置
-IQ模式
智能远程（EAN4007841009151）
-
通过智能手机或平板电脑控制
-取代所有遥控器 -
下载合适的应用程序并通过蓝牙连接
详细描述见各个遥控器的操作说明书。
7. 废弃物处理
电子设备、附件和包装应根据环保要求寻求再次利用。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。
8.一致性声明
STEINEL Vertrieb GmbH 特此声明，HF 180 KNX 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本： www.steinel.de
9. 制造商担保
作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。
质保索赔
如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买
日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我
Shanghai,PRChina.为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。
质保索赔的相关信息请参见我们网站的主页www.steinel.cn
如果您对质保或产品有任何疑问，敬请垂询：服务热线 +86 2158204486。
5年厂商质保
10. 技术参数
尺寸宽 × 高 × 深 80× 80× 50mm
电压 KNX总线电压(SELV)
传感器 无源红外线 (IR)/高频 (HF)
有效距离 IR最大 20m / HF 最大 8m^*
亮度设置 2-1000 Lux
感应角度 180
设置 通过ETS软件、遥控器或总线
灯光通道： 开关/调
灯光1-灯光4 长亮控制开关操作
灯光通道后续时间 IQ模式，1-255分钟
依赖于感应结果和亮度
灯光测试 混合光
基本亮度 关闭/1% - 100%
基本亮度后续时间 1-255分钟，整夜
HVAC系统端口 取决于感应情况
开启延迟 空间监控，10-255分钟
后续时间HLK1-255分钟
感应后续时间端口 1-255秒或分钟
其他端口 亮度值，场景控制系统
破坏性，温度，空气湿度，按键
安装高度 1.2米
温度传感器取值范围 0 - 40^ + / - 1^
空气湿度传感器取值范围 0-100%
IP/防护等级 IP20
温度范围 0^ C 至 +40^ C （室内）
- 对于HF 180 KNX，有效距离在外部角度中在很大程度上受局部情况的影响。
11. 运行故障
故障原因补救办法
| 灯不打开 | ■无连接电压 ■Lux值设置太低 ■未检测到移动 | ■检查连接电压 ■缓慢地增大Lux值，直到灯亮起为止 ■确保传感器视野未受阻 ■检查感应范围 |
| 灯无法关闭 | ■Lux值太高 ■后续时间结束 ■干扰热源，例如：暖风机，敞开的门和窗，宠物，白炽灯泡/卤素灯，移动的物体 | ■降低Lux值 ■等待后续时间结束，必要时调短后续时间 ■使用标签遮挡静止的干扰源 |
| 尽管有人员存在，但传感器仍然关闭 | ■后续时间过短 ■灯光阈值过低 | ■延长后续时间 ■改变亮度设置 |
| 传感器过迟关闭 | ■后续时间过长 | ■缩短后续时间 |
| 径向行走时，IR感应器开启过迟 | ■红外线在径向方向的有效发射距离小于切向方向 | ■安装更多的传感器 ■减少两个传感器之间的距离 |
| 昏暗且有人员存在时传感器不开启 | ■选择的Lux值过低 | ■是否使用开关/按键禁用传感器？ ■半自动？ ■提高亮度阈值 |
| 按键无功能 | ■关闭按键？ | ■检查ETS中的设置 |
