ST 008888 - 运动探测器 STEINEL - 免费用户手册

产品类型	被动红外运动探测器 (PIR)
品牌	Steinel
型号	ST 008888
尺寸 (长 x 高 x 深)	约 100 x 80 x 80 毫米
重量	约 150 克
电源	230 V ~ 50 Hz，待机功耗 < 0.5 W
开关功率	最大 2000 W（阻性负载）
探测角度	180°（水平），可旋转调节
探测范围	最大 12 米（切向）
灵敏度调节	是，通过电位器
延时 (时间)	5 秒至 15 分钟，可调节
亮度阈值 (Lux)	2 至 2000 lux，可调节
测试功能	是，用于检查触发
防护等级	IP54（防溅水和防尘）
工作温度	-20 °C 至 +50 °C
安装方式	壁挂或天花板安装，带可调节支架
维护与清洁	用柔软干布清洁透镜。请勿使用化学品。
安全	按照当地标准进行电气安装。操作前需断电。
备件与可维修性	用户不可更换部件。故障时请联系 Steinel 授权的专业人员。

常见问题 - ST 008888 STEINEL

如何安装 Steinel ST 008888 运动探测器？

切断电源。使用提供的膨胀螺丝将支架固定在墙面或天花板上。按照接线图连接电线（火线、零线、负载）。重新通电前调节好探测角度和参数。

如何调节延时 (时间)？

顺时针旋转标有 'Time' 的电位器可延长延时（最长 15 分钟），逆时针旋转则缩短（最短 5 秒）。使用合适的螺丝刀。

如何调节亮度阈值 (Lux)？

'Lux' 电位器可调节探测器启动的亮度。向 '+' 旋转可实现昼夜工作，向 '-' 旋转则仅在夜间工作。使用螺丝刀。

为什么我的探测器不点亮？

检查电源是否接通。检查 Lux 设置：如果白天设置过低，探测器不会启动。使用测试模式测试。同时检查探测范围和角度。

探测器无故点亮，怎么办？

降低灵敏度（'Sens' 电位器）。检查是否有热源（动物、暖气）在探测范围内。调整探测器方向以避免不需要的区域。

探测器的最大探测范围是多少？

切向探测范围可达 12 米。对于直接朝向探测器的移动，范围缩短至约 8 米。探测角度为 180°。

我可以在室外使用此探测器吗？

可以，IP54 防护等级可防雨防尘。但应避免长时间暴露于积水或积雪中。如有可能，安装在屋檐下。

如何进行功能测试？

将 Lux 设置为白天（最大），延时设置为 10 秒。在探测区域内行走。灯应点亮并在延时后熄灭。然后根据需要进行调整。

探测器可以控制多盏灯吗？

可以，只要总功率不超过 2000 W（阻性负载）。对于感性负载（电机），减少至 1000 W。必要时使用接触器。

在哪里可以找到 ST 008888 的完整说明书？

说明书可在 notice-facile.com 免费获取。您可以下载 PDF 格式。如果说明书不是您的语言，请通过表格请求翻译。

用户手册 ST 008888 STEINEL

感谢您选购新型施特朗存在感应器，对于您的信赖我们深感荣幸。您购买的这款高质量产品经过精心的生产与测试，同时还附有精致的包装。

安装前请仔细阅读本安装说明。只有正确安装与调试才能确保产品长期可靠、无故障地运行。

我们希望您尽情体验全新的施特朗存在感应器。

安全性提示

必须由专业人员根据国内通用的安装规定 VDE 08 29 (DIN EN 5000 90) 进行安装。

低压环境下，不正确的安装可能导致严重的人身伤害或财产损失。

该设备电压用于连接特低电压电路，因此，严禁将本设备与低电压(230 V AC)连接。

装配 / 安装（第 2 页图）⑦

存在感应器仅设计用于安装在空心天花板中或 Kaiser HaloX-O 系统中。

设备说明

① 感应器模块
② 编程按钮
③ 感应器底部

④ KNX 总线耦合器
⑤ 用于尽量减小感应范围的覆盖膜

⑥ 功能
⑦ 装配/安装
⑧ Kaiser-HaloX-O

配件（选配）

RC6 KNX 服务遥控器

EAN 编号：4007841 593018

RC7 KNX 用户遥控器

EAN 编号：4007841 592912

工作方式 / 基本功能 ⑥

Control Pro 系列红外线存在感应器根据环境亮度和存在状态控制照明和 HVAC 控制系统，例如在办公室、学校、公共或私人建筑内。

热释电感应器凭借其先进的透镜实现了典型的室内方形感应范围，能够轻易捕捉最微小的移动。

存在控制的优点是自身耗电量极小。

如需使用（激活）该功能，则须通过 ETS3.f 版本或以上版本的工程工具软件（ETS）“一般设置”参数窗口进行设置。

调试

提示：应用说明请参见 www.knx.steinel.de

1. 分配物理地址并在 ETS 中创建应用程序。

2. 将物理地址和应用程序加载至存在感应器中。如果出现提示则按下编程按钮②。

3. 成功编程后，蓝色 LED 熄灭。

电气安装 / 自动运行

原则上，选择接线电缆时必须遵守符合 VDE 08 29（DIN EN 5000 90）的安装规定（参见第 130 页上的安全提示）。

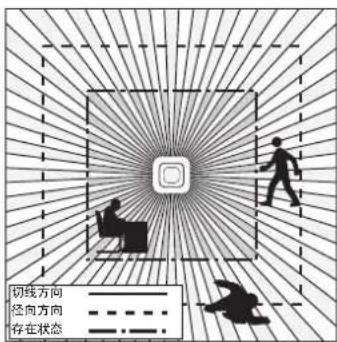

	2.5m	2.8m	3.5m	4m
切线方向_	4m	4m	5.5m	6m
径向方向_	3.2m	4m	4m	5m
存在状态	3.8m	4m	4.5m	-

由于感应范围为方形且可以联网及主 / 从设备，因此可轻松、快速、理想地实现室内规划。

技术参数

尺寸:感应器模块77×77×60mm

电源连接KNX:KNX总线电压

设置:通过ETS软件、遥控器或总线

灯通道:切换/调光;灯1-灯4 长亮控制开关操作

后续时间:IQ模块,1-30分钟,取决于存在情况和亮度

光测量:混合光

基本亮度:关闭/10%-50%

后续时间:基本亮度持续开,1-30分钟

HVAC输出端:取决于存在情况

接通延时:室内监控,1-30分钟

后续时间:1-120分钟

存在后续时间输出端:1-255秒

其他输出端:亮度值,场景控制系统

遥控器

通过 RC 7 用户遥控器(选配)可在地面上轻松开启功能。

通过 RC 6 服务遥控器(选配)可实现轻松配置(参见第 131页配件)

运行故障

故障	原因	解决方法
灯不打开	■ 无连接电压■ 亮度值设置过低■ 未检测到移动	■ 检查连接电压■ 缓慢增加亮度值,直至灯打开■ 确保感应器的视野未受阻碍■ 检查感应范围
灯无法关闭	■ 室内亮度相对于所设置亮度值过高■ 后续时间结束■ 热源干扰(仅IR感应器)例如:取暖器、敞开的门和窗户、宠物、白炽灯/卤素灯、移动的物体	■ 增加亮度值■ 等待后续时间结束,必要时调短后续时间■ 使用标签遮挡静止的干扰源
尽管有人员存在,但感应器仍然关闭	■ 后续时间过短■ 灯光阈值过低	■ 延长后续时间■ 更改亮度设置
感应器过迟关闭	■ 后续时间过长	■ 缩短后续时间
正面行走时,感应器开启过迟	■ 正面行走方向的有效距离已缩短	■ 安装更多感应器■ 减少两个感应器之间的距离
昏暗且有人员存在时感应器不开启	■ 选择的亮度值过低	■ 是否使用开关/按键禁用感应器?■ 半自动模式?■ 增加亮度值

CE一致性声明

本品符合

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：STEINEL Vertrieb GmbH-Reklamationsabteilung-Dieselstraße 80-84, 33442 Herzebrock-Clar-holz。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见网站主页 www.stinel.cn

如果您对质保或产品有任何疑问：敬请垂询：服务热线+86 21 5820 4486、
