Producttype	Passieve infrarood bewegingsmelder (PIR) voor binnenmuurmontage
Merk	Steinel
Model	IR 180 KNX
Afmetingen (L × H × D)	80 × 80 × 50 mm
Voeding	KNX busspanning (SELV)
Detectiehoek	180°
Max. bereik	20 m (tangentieel)
Instelling helderheidsdrempel	Van 2 tot 1000 lx, gemengd licht
Aantal verlichtingskanalen	4 (licht 1 tot licht 4)
Hoofdfuncties	Schakelen, dimmen, constante verlichtingsmodus, IQ-modus, instelbare uitschakelvertraging van 1 tot 255 min
Geïntegreerde metingen	Temperatuur (0 tot 40°C ±1°C) en luchtvochtigheid (0 tot 100%)
Extra uitgangen	HVAC (verwarming, ventilatie, airconditioning) op basis van aanwezigheid, vertraging, markering
Configuratie	Via ETS-software, afstandsbediening (RC6, RC7, Smart Remote) of KNX-bus
Programmeerknop	Ja, voor fysiek adres en applicatie downloaden
Status-LED	Rood voor programmeren, gaat uit na voltooiing
Aanbevolen installatiehoogte	1,2 m
Beschermingsgraad	IP20
Bedrijfstemperatuur	0°C tot +40°C (binnen)
Leveringsinhoud	Detectiemodule, frame, plaatframe (steunring), gebruiksaanwijzing
Fabrieksgarantie	5 jaar op perfecte werking (volgens voorwaarden)
Repareerbaarheid en reserveonderdelen	Reparaties door gespecialiseerde werkplaatsen, originele onderdelen verplicht
Onderhoud en reiniging	Afnemen met een zachte, droge doek, geen agressieve reinigingsmiddelen gebruiken
Veiligheid	Installatie door een vakman, stroom uitschakelen voor ingreep, zeer lage veiligheidsspanning (SELV)

Veelgestelde vragen - IR 180 KNX STEINEL

Wat is het maximale bereik van de IR 180 KNX detector?

Het maximale bereik is 20 meter in tangentiele modus (laterale beweging). In radiale modus (naar voren) is het kleiner.

Hoe configureer ik de IR 180 KNX detector?

Configuratie gebeurt via de ETS-software (KNX) of de optionele afstandsbedieningen RC6, RC7 of Smart Remote. De programmeerknop (E) wordt gebruikt om het fysieke adres toe te wijzen.

Kan de detector temperatuur en luchtvochtigheid meten?

Ja, het heeft een ingebouwde temperatuursensor (0 tot 40°C ±1°C) en een vochtigheidssensor (0 tot 100%). De waarden worden via de KNX-bus verzonden.

Welke verlichtingskanalen zijn beschikbaar?

De detector beheert tot 4 verlichtingskanalen (licht 1 tot licht 4) met schakelen, dimmen en constante verlichtingsmodus.

Wat is de benodigde voedingsspanning?

Het apparaat werkt op zeer lage veiligheidsspanning (SELV) via de KNX-bus. Het mag niet worden aangesloten op 230 V.

Hoe installeer ik de detector?

Installatie moet door een vakman worden uitgevoerd. Schakel de stroom uit, bevestig de steunring, sluit de aansluitingen aan en klik vervolgens de detectiemodule op het frame.

Wat te doen als het licht niet uitgaat?

Controleer of de helderheidsdrempel niet te hoog is ingesteld, wacht tot de uitschakelvertraging is afgelopen of verkort deze. Bedek storende warmtebronnen (radiatoren, ramen) met de meegeleverde stickers.

Welke accessoires zijn compatibel?

De afstandsbedieningen RC6 (instellingen), RC7 (scenario's) en Smart Remote (Bluetooth-app) zijn optioneel verkrijgbaar.

Wat is de garantie op het product?

Steinel biedt 5 jaar garantie op de goede werking van de detector, onder voorbehoud van correct gebruik en geen wijzigingen.

Hoe los ik een detectieprobleem op?

Controleer of de detector vrij zicht heeft, of de helderheidsdrempel juist is ingesteld en of de uitschakelvertraging niet te kort is. Bij storende bronnen gebruik dan de meegeleverde stickers.

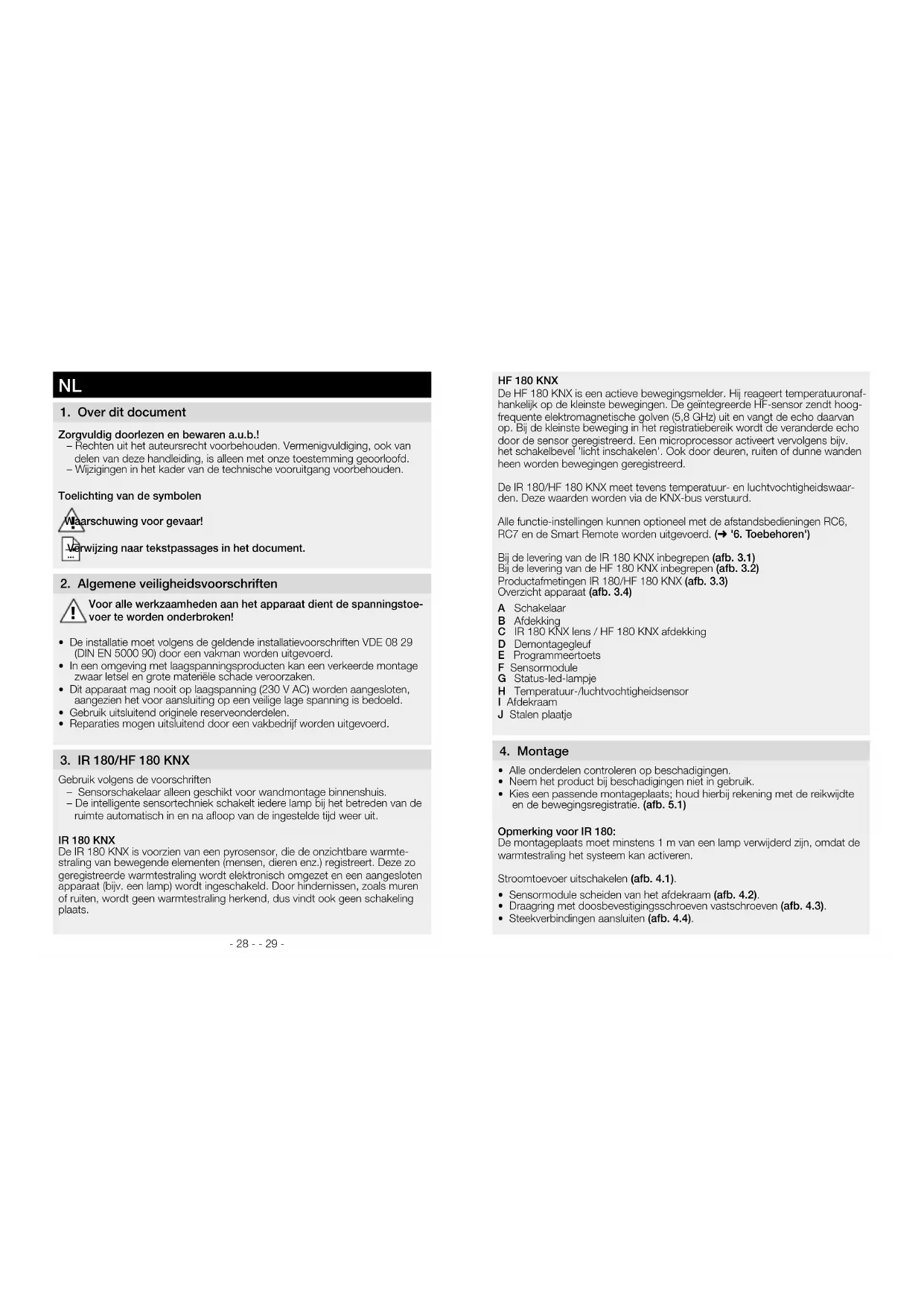

GEBRUIKSAANWIJZING IR 180 KNX STEINEL

Zorgvuldig doorlezen en bewaren a.u.b!.

• Rechten uit het auteursrecht voorbehonden. Vermenigvuldig, ook van delen van deze handleiding, is alleen met once toestemming geoorloofd.
  Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Toelichting van de symbolen

rschuwing voor gevaar!

vijzingaarTekstpassagesin hetdocument.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoeger voer te worden onderbroken!

• De installmentie moet volgens de geldende installmentevoorschriften VDE 08 29 (DIN EN 5000 90) door een vakman worden uitgevoerd.
• In een omgeving met laagspanningsproducten kan een verkeerde montage waar letsel en grote materièle schadeveroorzaken.
• Dit apparaat mag nooit op laagspanning (230 V AC) worden aangesloten, aangezieen het voor aansluiting op een velige lage spanning is bedoed.
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbebrijf worden UITgevoerd.

3. IR 180/HF 180 KNX

Gebruik volgens de voorschriften

• Sensorschakelaar alleen geschikt voor wandmontage binnenshuis.
• De intelligente sensortechniek schakelt iedere lamp bij het betreden van der ruimte automatisch in en na afloop van de ingesteldeijdooruit.

IR 180 KNX

De IR 180 KNX is voorzien van een pyrosensor, die de onzichtbare warmste straling van bewegende elementen (mensen, dieren enz.) registreert. Deze zo geregistree de warmstestraling worden elektronisch omgezet en een aangesloten apparaat (bijv. een lamp) worden ingeschakend. Door hinderissen, Zoals muren of ruten, worden geen warmstestraling herkend, dus vindt ook geen schakeling plaats.

HF 180 KNX

De HF 180 KNX is een actieve bewegingsmelder. Hij reageert temperatuuronafhankelijk op dekleinste bewegingen. De geintegreerde HF-sensor zendt hoogfrequente elekromagnetische golven (5,8 GHz)uit en vangt de echo waarvan op. Bij dekleinste beweging in het registriebereik worden de veranderde echo door de sensor geregisteerd. Een microprocessor activeertervoigens bijv. het schakelbevel 'licht inschaken'. Ook doore denruten drunne wanden heen worden bewegingen geregisteerd.

De IR 180/HF 180 KNX meet tevens temperatuur- en luchtvochtigheidswaarden. Deze waarden worden via de KNX-bus verstuurd.

Alle functie-instelingen können optioneel met de afstandsbedieningen RC6, RC7 en de Smart Remote worden uitgevoerd. ( '6. Toebehoren')

Bij de levering van de IR 180 KNX inbegrepen (afb. 3.1)

Bij de levering van de HF 180 KNX inbegrepen (afb. 3.2)

Productafmetingen IR 180/HF 180 KNX (afb.3.3)

Overzicht apparatus (afb. 3.4)

A Schakelaar
B Afdekking
C IR 180 KNX lens / HF 180 KNX afdekking
D Demontagegleuf
E Programmeertoets
F Sensormodule
G Status-led-lampje
H Temperatuur-/luchtvochtigheidsensor
Afdekraam
J Stalen plaatje

4. Montage

• Alle onderdelen controleren op beschadigingen.
• Neem het product bij beschadigingen Niet in gebruik.
  Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie. (afb. 5.1)

Opmerking voor IR 180:

De montageplaats moet minstens 1 m van een lamp verwijderd zijn,,ondat de warmestraling het system kan activeren.

Stroomtoevoer uitschaken (afb. 4.1)

• Sensormodule scheiden van het afdekraam (afb. 4.2)
  Draagring met doosbevestigingschroeven vastschroeven (afb. 4.3).
• Steekverbindingen aansluiten (afb. 4.4).

Stroomtoevoer inschaken (afb. 4.6).
Programmeertoets indrukken en programma-instellenen uitvoeren (afb. 4.5) (^5. Ingebruikname').
- De sensormodule en het afdekraam gegen elkaarplaatsen en met druk verbinden met het stalenplaatje (draagring).

5. Ingebruikname

Opmerking: de toepassingsbeschrijving vindt u onder knx.steinel.de Alle fabrieksinstellingen vindt u in de toepassingsbeschrijvingen.

1. Fysisch adres invoeren en toepassingsprogramma in de ETS make.
2. Het fysische adres en het toepassingsprogramma uploaden in de wandschakelaar. Wanner u hiemoar gewraagd worden op de programmeentoets (E) drukken.
3. Na een succesvolle programmering dooft het rode led-lampje.

Geintegreerde toets

De functie van de toets worden vastgelegd in de ETS.

6. Toebehoren (aar keuze)

Gebruikersafstandsbediening RC7 (EAN 4007841 592912)

Functions:

• Licht AAN/UIT 4 h
  -User-reset
• Dimstand wijzigen
• Lichtscenes opslaan/laden

Service-afstandsbediening RC6 (EAN 4007841 593018)

Functions:
- Reikwjdtte-instelling
-Tijdinstelling CH1/CH2
- Inschakelvertraging/bewaking CH2
- Test-/normbedrijf
- Teach IN
-Reset
- IQ-modus

Smart Remote (EAN 4007841 009151)

Bediening via smartphone of tablet - Vervangl alle afstandsbedieningen
Passende app laden en via Bluetooth verbinden

Zie voor gedetailleerde beschrijvingen in de gebruiksaanwijzingen van de betreffende afstandsbediening.

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtig voor gebruekte elektrische en elektronische apparatuur en hun implementationatie in het nationaal recht, dienen nicht langer bruikbare elektrische apparaten geschaden ingezameld en milieuuviendelijk gerecycled te worden.

8. Conformiteitsverklaring

Hiermee verkaart deirma STEINEL Vertrieb GmbH, dat de draadloze instalatie HF 180 KNX aan richtlij 2014/53/EU voldoet. De volledige tekst van de EU-conformiteit'sverklaring is beschikbaar onder het volgende internetadres: www.steinel.de

9. Fabrieksgarantie

Als koper heeft u t.o.v, de verkoper recht op de wettelijk voorgeschreven garantie. Voor zover ditrecht op garantie in uw land bestaat, worden die door once garantieverklaring noch vergork, noch beperkt. Wij verlenen 5aar garantie op de onberispelijke staat en het correcte functioneren van uw sensorproduct uit het STEINEL Professional assortment. Wij garanderen dat dit product geen materiaal-, productie- of constructiefouten heelft. Wij garanderen de goede werkking van alle elektronische componenten en kabels, alsook dat alle togepaste materialien en hun oppervlakken vrij van gebreken zijn.

Garantie claimen

Als u aanspraak wilt make np arganie, dan kunt u het betreffende artikel, compleet samen met het origine aankoopbewijs en de klachtomschrijving, terugsturen aan uw leverancier of direct aan Van Spijk Agenturen, De

Scheper 402, 5688 HP Oirschot. Wij adviseren u waarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen. STEINEL kan net aansprakelijk worden gesteld voor de transportkosten en het transportrisico van het terugsturen.

(Op once website www.vanspijk.nl vindt u meer informatie over het claimen van garantierechten)

Als u een garantie-aanvraag heeft of technische wragen betreffende uw product, kunt u contact opnemen met once helpdesk [phone].

1. Technische gegevens

Afmetingen b × h × d 80 × 80 × 50 mm
Spanning KNX buppanning (SELV)
Sensor Passief-infrarood (IR) / hoogfrequentie (HF)
Reikwijdte IR max. 20 m / HF max. 8 m *
Schemerinstalling 2 - 1000 lux
Registrarhoek 180°
Instellenen Via ETS-software, afstandsbediening of bus
Lichtkanalen:	Schakelen/dimmen;
licht 1 - Licht 4	schakelmodus regeling constant Licht
Nalooptijd lichtkanalen	IQ-modus, 1-255 min., aufhankelijk van aanwezigheid en lichtsterkte
Lichtmeting Gemengd Licht
Basislichtsterkte UIT / 1 % -100 %
Nalooptijd basislichtsterkte	1-255 min.,—hele NIGHT
Uitgang HLK	Afhankelijk van aanwezigheid
Inschakelvertraging	Bewaking, 10-255 min.
Nalooptijd HLK	1-255 min.
Uitgang nalooptijd aanwezigheid	1-255 sec. of night.
Overigeuitgangen	Lichtsterktewaarde, scenesturing, sabotage, temperatuur, luchtvochtigkeit, toets
Montagehoogte	1,2 m
Bereik waarden temperatuursensor	0-40 °C +/- 1 °C
Bereik waarden luchtvochtigheid-sensor	0-100 %
IP/bescherming	IP20
Temperatuurbereik	0 °C tot + 40 °C (indoor)
* De reikwijdtbe bij de HF 180 KNX is in extreme hoeken erg athankelijk van deplaats-lijke omstandigheden.

11. Storingen
Storing	Oorzaak	Oplossing
Licht gaat Niet aan	■ Geen aansluitspanning	■ Aansluitspanning controlenen
	■ Lux-waarde te laag ingesteld	■ Lux-waarde langzaam verhogen tot hetlicht inschakelt
	■ Geen bewegingsregis-tratie	■ Voor vrij zich op de sensor zorgen
		■ Registratiebereik controlenen
Licht gaat Niet UIT	■ Lux-waarde te hoog	■ Lux-waarde lager instellen
	■ Nalooptijd loopt af	■ Nalooptijd afwachtenden of nalooptijd lager zetteren
	■ Storende warmtebron-nen bijv.: ventilatoren, open deuren en ra-men, huisdieren, gloe-lamp/halogeenspot, bewegende objecten	■ Permanente storings-bronnen met stickers afterschemen
Sensor schakelt UIT	■ Nalooptijd te kort	■ Nalooptijd verhogen
ondanks aanwezigheid	■ Inschakelniveau te laag	■ Schemerinstelling veranderen
Sensor schakelt te LAST uit	■ Nalooptijd te lang	■ Nalooptijd verkorten
IR-sensor schakelt bij radiale looprichting te Last in	■ Reikwijdtte bij radiale looprichtingkleiner dan bij tangentiale	■ Meer sensoren monte-ren
		■ Afstand:tussen twee sensoren verkleinen
De sensor schakeltondanks duistemis Niet in bij aanwezigheid	■ Lux-waarde te laag ingesteld	■ Sensor met schakelaar/toets gedeactivateerd?
		■ Halfautomatisch?
		■ Inschakelniveauverhogen
Schakelaar heeft geen functie	■ Schakelaar gedeactivateerd?	■ Instelling in de ETS controlenen
