LIETOŠANAS INSTRUKCIJA IR 180 KNX STEINEL

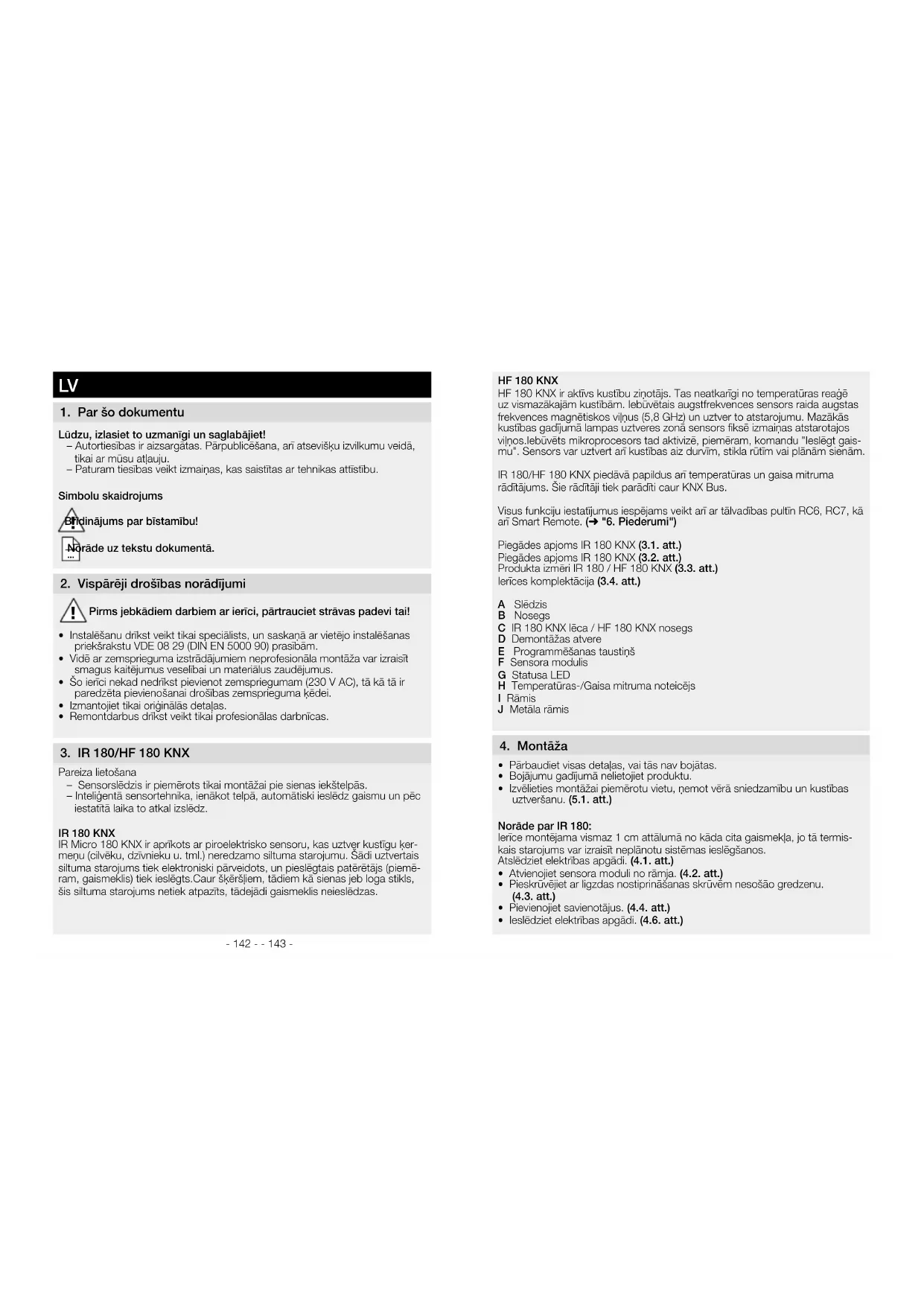

1 Par šo dokumentu Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums Brīdinājums par bīstamību! Norāde uz tekstu dokumentā 2 Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtrauciet strāvas padevi tai!

• Instalēšanu drīkst veikt tikai speciālists, un saskaņā ar vietējo instalēšanas priekšrakstu VDE 08 29 (DIN EN 5000 90) prasībām.

• Vidē ar zemsprieguma izstrādājumiem neprofesionāla montāža var izraisīt smagus kaitējumus veselībai un materiālus zaudējumus.

• Šo ierīci nekad nedrīkst pievienot zemspriegumam (230 V AC), tā kā tā ir paredzēta pievienošanai drošības zemsprieguma ķēdei.

• Izmantojiet tikai oriģinālās detaļas.

• Remontdarbus drīkst veikt tikai profesionālas darbnīcas.

Pareiza lietošana – Sensorslēdzis ir piemērots tikai montāžai pie sienas iekštelpās. – Inteliģentā sensortehnika, ienākot telpā, automātiski ieslēdz gaismu un pēc iestatītā laika to atkal izslēdz. IR180KNX IR Micro 180 KNX ir aprīkots ar piroelektrisko sensoru, kas uztver kustīgu ķer- meņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Šādi uztvertais siltuma starojums tiek elektroniski pārveidots, un pieslēgtais patērētājs (piemē- ram, gaismeklis) tiek ieslēgts.Caur šķēršļiem, tādiem kā sienas jeb loga stikls, šis siltuma starojums netiek atpazīts, tādejādi gaismeklis neieslēdzas.

HF 180 KNX HF 180 KNX ir aktīvs kustību ziņotājs. Tas neatkarīgi no temperatūras reaģē uz vismazākajām kustībām. Iebūvētais augstfrekvences sensors raida augstas frekvences magnētiskos viļņus (5,8 GHz) un uztver to atstarojumu. Mazākās kustības gadījumā lampas uztveres zonā sensors fiksē izmaiņas atstarotajos viļņos.Iebūvēts mikroprocesors tad aktivizē, piemēram, komandu "Ieslēgt gais- mu". Sensors var uztvert arī kustības aiz durvīm, stikla rūtīm vai plānām sienām. IR 180/HF 180 KNX piedāvā papildus arī temperatūras un gaisa mitruma rādītājums. Šie rādītāji tiek parādīti caur KNX Bus. Visus funkciju iestatījumus iespējams veikt arī ar tālvadības pultīn RC6, RC7, kā arī Smart Remote. (➜ "6 Piederumi") Piegādes apjoms IR 180 KNX (31 att) Piegādes apjoms IR 180 KNX (32 att) Produkta izmēri IR 180 / HF 180 KNX (33 att) Ierīces komplektācija (34 att) A Slēdzis B Nosegs C IR 180 KNX lēca / HF 180 KNX nosegs D Demontāžas atvere E Programmēšanas taustiņš F Sensora modulis G Statusa LED H Temperatūras-/Gaisa mitruma noteicējs I Rāmis J Metāla rāmis 4 Montāža

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet produktu.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu. (51 att) Norāde par IR 180: Ierīce montējama vismaz 1 cm attālumā no kāda cita gaismekļa, jo tā termis- kais starojums var izraisīt neplānotu sistēmas ieslēgšanos. Atslēdziet elektrības apgādi. (41 att)

• Atvienojiet sensora moduli no rāmja. (42 att)

• Pieskrūvējiet ar ligzdas nostiprināšanas skrūvēm nesošāo gredzenu. (43 att)

• Pievienojiet savienotājus. (44 att)

• Ieslēdziet elektrības apgādi. (46 att)- 144 - - 145 -• Nospiediet programmēšanas taustiņu un veiciet programmu iestatīšanu. (45 att) (➜ "5Ievade ekspluatācijā")• Salieciet kopā sensormoduli un rāmi un saspiediet tos kopā ar metāla rāmi (nesošo gredzenu). 5 Ievade ekspluatācijā Norāde: Aplikācijas aprakstu Jūs atradīsiet knxsteinelde Visi rūpnīcas iestatījumi ir atrodami aplikācijas aprakstā.1. Piešķiriet fizisko adresi un izveidojiet aplikācijas programmu ETS.2. Ielādējiet fizisko adresi un aplikācijas programmu sienas slēdzī. Ja parādās paziņojums, nospiediet programmēšanas taustiņu (E).3. Pēc veiksmīgas programmēšanas sarkanā LED nodziest.Integrēts taustiņšTaustiņa funkcija tiek noteikta ETS. 6 Piederumi (pēc izvēles) Lietotāja tālvadības pults RC7 (EAN 4007841 592912)Funkcijas:- Gaisma IESL./IZSL. 4 h- Lietotāja atiestate (User-Reset)- Izmainīt aptumšošanas līmeni- Saglabāt/iestatīt apgaismojuma veiduServisa tālvadības pults RC6 (EAN 4007841 593018)Funkcijas:- Darbības rādiusa izvēle- Laika iestatīšana CH1/CH2- Ieslēgšanās aizkavējums/Telpas pārraudzība CH2- Testa darbība / Normāla darbība- Teach-IN- Atiestate (Reset)- IQ režīmsSmart Remote (EAN 4007841 009151)- Vadība ar viedtālruni vai planšeti- Aizstāj visas tālvadības pultis- Lejuplādējiet atbilstošo lietotni un savienojiet ar BluetoothDetalizēti apraksti katras pults lietošanas pamācībā. 7 Utilizācija Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.Nemetiet elektroierīces parastajos atkritumos!Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierī-cēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei. 8 Atbilstības deklarācija Ar šo STEINEL Vertrieb GmbH paziņo, ka radioiekārta HF180KNX atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de 9 Ražotāja garantija K pircjam Jums attiecb pret prdevju ir spk likum paredzts garantijas tiesbas. Msu garantijas saistbas nesamazina un neierobeo s tiesbas, ciktl tdas pastv Jsu valst. Ms pieiram 5gadu garantiju nevainojamm Jsu STEINEL profesionl sensorikas produkta pabm un darbbai. Ms garantjam, ka im produktam nav materila, raoanas un konstrukcijas defektu. Ms garantjam visu elektronisko bvdau un kabeu ekspluatcijas droumu, k ar visu izmantoto materilu un to virsmu nevainojambu. Sdzbu iesniegana Ja vlaties reklamt Jsu iegdto produktu, ldzu, nostiet to piln komplektcij, ap-maksjot pasta izdevumus, pievienojot oriinlo eku, k ar nordot pirkuma datumu un produkta apzmjumu, Jsu prdevjam vai tiei mums: SIA Ambergs, Brvbas gatve 195-20, LV-1039, Rga. Td ms iesakm rpgi saglabt pirkuma eku ldz garantijas laika beigm. STEINEL nenes atbildbu par transporta bojjumiem un atpaka stanas riskiem.Informciju par garantijas pieteikumu Js atradsiet msu mjas lap wwwsteinel-professionalde/garantieJa Jums ir garantijas gadjums vai Jums ir jautjumi par Jsu iegdto produktu, Js jebkur laik varat vrsties servisa dienest: 0037129460997.

GADU GARANTIJA- 147 -- 146 - 10 Tehniskie dati Izmēri P × A × Dz 80 × 80 × 50mm Spriegums KNX datu maģistrāles spriegums (SELV) Sensorika Pasīvs-infrasarkans (IR) / Augstfrekcences (HF) Sniedzamība IR maks. 20 m / HF maks. 8 m * Krēslas sliekšņa iestatījums 2 - 1000 luksi Uztveres leņķis 180° Iestatījumi Ar ETS programmu, tālvadības pulti vai datu maģistrāli Gaismas kanāli Gaisma 1 - gaisma 4 Slēgšana/Aptumšošana; Slēgšanas režīms Konstanta apgaismo- juma regulēšana Gaismas kanāli Pēcdarbības laiks IQ režīms, 1-255 min, atkarībā no klātbūtnes un apgaismojuma Gaismas mērīšana Jaukta gaisma Pamata apgaismojuma stiprums IZSL. / 1 % - 100 % Pēcdarbības laiks Pamata apgaismojuma stiprums

1- 255 min, visu nakti

Apkures/ventilācijas/gaisa kondicionēšanas izeja Atkarībā no klātbūtnes Ieslēgšanās aizkavējums Telpas uzraudzība, 10 - 255 min Pēcdarbības laiks HLK 1 - 255min Izeja Klātbūtnes pēcdarbības laiks 1- 255 s vai min Citas izejas Gaišuma vērtība, apgaismojuma vadība, Sabotāža, temperatūra, gaisa mitrums, taustiņi Montāžas augstums 1,2m Temperatūras sensora vērtību amplitūda 0 - 40 °C +/- 1 °C Gaisa mitruma sensora vērtību amplitūda 0 - 100 % IP/Aizsardzības klase IP20 Temperatūras amplitūda 0 °C līdz + 40 °C (iekštelpās)

• HF 180 KNX sniedzamība sevišķi izteiktos leņķos ir atkarīga no vietējās situācijas. 11 Darbības traucējumi Traucējumi Cēlonis Risinājums Gaisma neieslēdzas n Nav pieslēgts sprie- gums n Izvēlēta pārāk zema luksu vērtība n Neuztver kustību n Pārbaudiet pieslēguma spriegumu n Lēni paaugstiniet luksu vērtību, līdz ieslēdzas gaisma n Nodrošiniet brīvu skatu uz sensoru n Pārbaudiet uztveres zonu Gaisma neizslēdzas n Luksu vērtība ir par augstu n Rit pēcdarbības laiks n Traucējoši siltuma avoti, piem.: sildītājs, atvērtas durvis un logi, mājdzīv- nieki, kvēlspuldzes/halo- gēnu prožektori, kustīgi objekti n Iestatiet luksu vērtību zemāk n Nogaidiet, līdz beidzas pēcdarbības laiks vai iestatiet to īsāku n Izslēdziet stacionārus traucējumu avotus, uzlīmējot aizsedzošas uzlīmes Sensors ieslēdzas, nekonstatējot reālu kustību n Pēcdarbības laiks ir pārāk īss n Gaismas slieksnis ir pārāk zems n Palieliniet pēcdarbības laiku n Mainiet krēslas iestatījumu Sensors izslēdzas pārāk vēlu n Pēcdarbības laiks ir pārāk ilgs n Samaziniet pēcdarbības laiku Radiālas iešanas virzienā IR sensors ieslēdzas pārāk vēlu n Uzmontējiet papildu sensorus n Uzmontējiet vēl citus sensorus n Samaziniet attālumu starp diviem sensoriem Neskatoties uz tumsu, sensors neieslēdzas, reaģējot uz klātbūtni n Luksu vērtība ir izvēlēta par zemu n Vai sensors nav deakti- vēts ar slēdzi/taustiņu? n Pusautomātiskais režīms? n Paaugstiniet apgaismo- juma slieksni Taustiņš nefunkcionē n Taustiņš deaktivēts? n Pārbaudiet ETS iestatī- jumus- 148 - - 149 -
