IR 180 KNX - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Détecteur de mouvements
Technologie	Infra-rouge passif (PIR)
Portée de détection	Jusqu'à 18 mètres
Angle de détection	180 degrés
Alimentation	230 V AC
Protocole de communication	KNX
Applications	Éclairage automatique, systèmes de sécurité
Installation	Montage en plafond ou mural
Conditions d'utilisation	Intérieur, à l'abri des intempéries
Maintenance	Vérification régulière du fonctionnement, nettoyage des lentilles
Sécurité	Conforme aux normes de sécurité électrique
Dimensions	Dimensions compactes pour une intégration discrète
Garantie	2 ans

FOIRE AUX QUESTIONS - IR 180 KNX STEINEL

Comment installer le détecteur de mouvements STEINEL IR 180 KNX ?

Assurez-vous de couper l'alimentation électrique avant l'installation. Fixez le détecteur à la hauteur recommandée (environ 1,8 mètre) et orientez-le vers la zone que vous souhaitez surveiller. Connectez les fils selon le schéma fourni dans le manuel d'installation.

Pourquoi le détecteur ne s'active-t-il pas ?

Vérifiez que le détecteur est correctement alimenté et que le circuit est en marche. Assurez-vous que le mode de détection est activé et que la sensibilité est réglée correctement. Il est également possible que le mouvement ne soit pas détecté en raison d'obstacles dans la zone de détection.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du STEINEL IR 180 KNX peut être ajustée à l'aide du potentiomètre situé sur le boîtier. Tournez-le dans le sens horaire pour augmenter la sensibilité et dans le sens antihoraire pour la diminuer.

Le détecteur s'active-t-il par temps de pluie ou de neige ?

Le STEINEL IR 180 KNX est conçu pour fonctionner dans des conditions climatiques normales. Cependant, des conditions extrêmes comme une forte pluie ou de la neige peuvent affecter la détection des mouvements. Assurez-vous que le détecteur est installé dans un endroit protégé.

Comment réinitialiser le détecteur de mouvements ?

Pour réinitialiser le détecteur, coupez l'alimentation électrique pendant environ 10 secondes, puis rétablissez-la. Cela remettra le détecteur à ses paramètres d'usine.

Le détecteur peut-il être utilisé à l'extérieur ?

Oui, le STEINEL IR 180 KNX est conçu pour une utilisation extérieure. Assurez-vous simplement qu'il est installé dans un endroit approprié, à l'abri des intempéries directes.

Quels types de lampes peuvent être connectés au détecteur ?

Le STEINEL IR 180 KNX est compatible avec des lampes LED, halogènes et fluorescentes. Assurez-vous que la puissance totale connectée ne dépasse pas la limite spécifiée dans le manuel d'utilisation.

Comment savoir si le détecteur fonctionne correctement ?

Vous pouvez tester le détecteur en vous déplaçant dans sa zone de détection. L'indicateur LED doit s'allumer pour confirmer qu'il a détecté un mouvement. Si cela ne se produit pas, vérifiez les réglages et l'alimentation.

MODE D'EMPLOI IR 180 KNX STEINEL

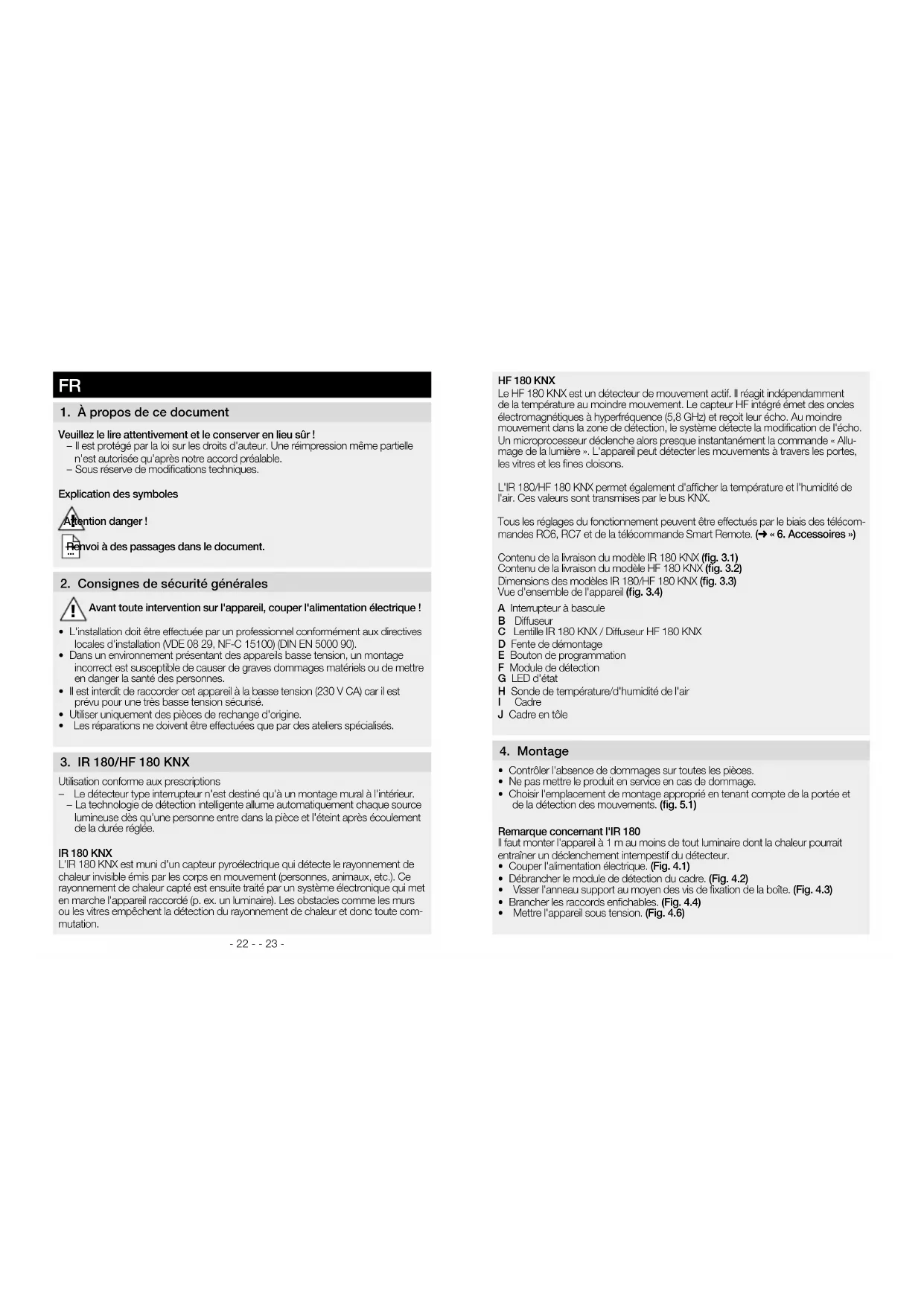

1 À propos de ce document Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles Attention danger ! Renvoi à des passages dans le document 2 Consignes de sécurité générales

Avant toute intervention sur l'appareil, couper l'alimentation électrique !

• L'installation doit être eectuée par un professionnel conformément aux directives locales d'installation (VDE 08 29, NF-C 15100) (DIN EN 5000 90).

• Dans un environnement présentant des appareils basse tension, un montage incorrect est susceptible de causer de graves dommages matériels ou de mettre en danger la santé des personnes.

• Il est interdit de raccorder cet appareil à la basse tension (230 V CA) car il est prévu pour une très basse tension sécurisé.

• Utiliser uniquement des pièces de rechange d'origine.

• Les réparations ne doivent être eectuées que par des ateliers spécialisés.

Utilisation conforme aux prescriptions – Le détecteur type interrupteur n'est destiné qu'à un montage mural à l'intérieur. – La technologie de détection intelligente allume automatiquement chaque source lumineuse dès qu'une personne entre dans la pièce et l'éteint après écoulement de la durée réglée. IR180KNX L'IR180KNX est muni d'un capteur pyroélectrique qui détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche l'appareil raccordé (p. ex. un luminaire). Les obstacles comme les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc toute com- mutation.

HF 180 KNX Le HF180KNX est un détecteur de mouvement actif. Il réagit indépendamment de la température au moindre mouvement. Le capteur HF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors presque instantanément la commande « Allu- mage de la lumière ». L'appareil peut détecter les mouvements à travers les portes, les vitres et les fines cloisons. L'IR 180/HF 180 KNX permet également d'acher la température et l'humidité de l'air. Ces valeurs sont transmises par le bus KNX. Tous les réglages du fonctionnement peuvent être eectués par le biais des télécom- mandes RC6, RC7 et de la télécommande Smart Remote. (➜ «6 Accessoires») Contenu de la livraison du modèle IR180 KNX (fig31) Contenu de la livraison du modèle HF180KNX (fig32) Dimensions des modèles IR180/HF180KNX (fig33) Vue d'ensemble de l'appareil (fig 34) A Interrupteur à bascule B Diuseur C Lentille IR180KNX / Diuseur HF 180 KNX D Fente de démontage E Bouton de programmation F Module de détection G LED d'état H Sonde de température/d'humidité de l'air I Cadre J Cadre en tôle 4 Montage

• Contrôler l'absence de dommages sur toutes les pièces.

• Ne pas mettre le produit en service en cas de dommage.

• Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. (fig51) Remarque concernant l'IR180 Il faut monter l'appareil à 1 m au moins de tout luminaire dont la chaleur pourrait entraîner un déclenchement intempestif du détecteur.

• Couper l'alimentation électrique. (Fig41)

• Débrancher le module de détection du cadre. (Fig42)

• Visser l'anneau support au moyen des vis de fixation de la boîte. (Fig43)

• Brancher les raccords enfichables. (Fig44)

• Mettre l'appareil sous tension. (Fig46)- 24 - - 25 -

• Appuyer sur le bouton de programmation et procéder aux réglages du pro- gramme. (Fig45) (➜ « 5Mise en service »)

• Assembler le module de détection et le cadre et emboîter par simple pression sur le cadre en tôle (anneau support). 5 Mise en service Remarque: Vous trouverez la description de l'application à l'adresse knxsteinelde. Vous trou- verez tous les réglages eectués en usine dans les descriptions des applications.

1. Établir l'adresse physique et le programme d'application avec l'ETS.

2. Transmettre l'adresse physique et le programme d'application à l'interrupteur

mural. Appuyer sur demande le bouton de programmation (E).

3. Une fois la programmation terminée avec succès, la LED rouge s'éteint.

Bouton intégré La fonction du bouton est définie dans l'ETS. 6 Accessoires (en option) Télécommande utilisateur RC7 (EAN4007841592912) Fonctions : - Lumière ALLUMÉE/ÉTEINTE 4h - Réinitialisation de l'utilisateur - Modifier le niveau d'intensité lumineuse - Mémoriser/Charger les scénarios d'éclairage Télécommande de service RC6 (EAN 4007841593018) Fonctions : - Réglage de la portée - Temporisation des CH1/CH2 - Délai à l'allumage/Surveillance de la pièce CH2 - Mode test/Mode normal - Teach-In (apprentissage) - Réinitialisation (« reset ») - Mode IQ SmartRemote (EAN4007841009151) - Commande par smartphone ou tablette - Remplace toutes les télécommandes - Charger l'appli nécessaire et se connecter par Bluetooth Vous trouverez des descriptions détaillées dans les modes d'emploi de la télécom- mande correspondante. 7 Élimination Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l’environnement. Ne jetez pas les appareils électriques avec les ordures ménagères! Uniquement pour les pays de l’UE: Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l’objet d’un recyclage écologique. 8 Déclaration de conformité STEINEL Vertrieb GmbH déclare par la présente que le type d’appareils radio HF180KNX est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l’adresse Internet suivante: www.steinel.de 9 Garantie du fabricant En tant qu’acheteur, vous disposez des droits prescrits par la loi à l’encontre du vendeur. Notre déclaration de garantie ne raccourcit ni ne limite ces droits dans la mesure où ils existent dans votre pays. Nous vous accordons une garantie de 5ans sur le parfait état et le bon fonctionnement de votre produit à détection STEINEL Professional. Nous garantissons que ce produit ne présente pas de défauts matériels, de fabrication ni de construction. Nous garantissons le bon état de fonctionnement de tous les composants électroniques et des câbles ainsi que l’absence de vices pour tous les matériaux utilisés et leurs surfaces. Réclamation : Si vous avez une réclamation à faire au sujet de votre produit, veuillez contacter votre revendeur en lui fournissant la preuve d’achat originale qui doit comporter la date de l’achat et la désignation du produit. Veuillez consulter notre site Internet wwwsteinel-professionalde/garantie pour de plus amples informations sur la manière de faire valoir un droit à une prestation de garantie. Si vous avez besoin d’avoir recours au service de garantie ou si vous avez une question au sujet de votre produit, vous pouvez nous appeler à tout moment au n° d’assistance téléphonique pour la clientèle 03 20 30 34 00.

10 Caractéristiques techniques Dimensions l × H × P 80 × 80 × 50mm Tension Tension bus KNX (SELV) Technologie de détection Infrarouge passif (IR) / Hyperfréquence (HF) Portée IR max. 20m / HF max. 8m

Réglage de la luminosité de déclenchement De 2 à 1000 lx Angle de détection 180° Réglages Par logiciel ETS, télécommande ou bus Canaux d'éclairage : lumière 1 – lumière 4 Commuter/Varier l'intensité ; mode de com- mutation maintien d'un éclairage constant Temporisation des canaux d'éclairage Mode IQ, de 1 à 255 min, en fonction de la présence et de la luminosité Mesurage de la luminosité Lumière mixte Balisage ARRÊT / de 1 % à 100 % Temporisation du balisage De 1 à 255 min, toute la nuit Sortie CVC (chauage, ventilation et climatisation) En fonction de la présence Temporisation de démarrage Surveillance de la pièce, de 10 à 255 min Temporisation CVC (chauage, ventilation, climatisation) De 1 à 255 min Sortie temporisation en cas de présence De 1 à 255 s ou min Autres sorties Valeur de luminosité, commande de scénarios, sabotage, température, humidité de l'air, bouton Hauteur d'installation 1,2m Plage des valeurs mesurées par la sonde de température de 0 à 40 °C +/- 1 °C Plage des valeurs mesurées par le capteur d'humidité de l'air de 0 à 100 % IP/Indice de protection IP20 Intervalle de température De 0°C à + 40°C (à l'intérieur)

• La portée du modèle HF180KNX dépend fortement des spécificités locales à des angles extrêmes. 11 Dysfonctionnements Problème Cause Solution La lumière ne s'allume pas n Pas de tension d'alimentation n Valeur en lux sélectionnée trop faible n Pas de détection de mouvement n Vérifier la tension d'alimentation n Augmenter la valeur en lux lentement jusqu'à ce que la lumière s'allume n Assurer une vue libre sur le détecteur n Vérifier la zone de détec- tion La lumière ne s'éteint pas n Valeur en lux trop élevée n La temporisation touche à sa fin n Sources de chaleur gênantes comme par ex. les radiateurs souants, les portes et les fenêtres ouvertes, les animaux do- mestiques, une ampoule/ un projecteur halogène, des objets en mouvement n Réduire la valeur en lux n Attendre l'écoulement de la temporisation, la réduire le cas échéant n Masquer les sources de brouillage avec des autocollants Le détecteur s'éteint malgré une présence n Temporisation trop courte n Seuil de luminosité trop faible n Augmenter la temporisation n Modifier le réglage de la luminosité de déclenche- ment Le détecteur s'éteint trop tard n Temporisation trop longue n Réduire la temporisation Le détecteur IR s'allume trop tard en cas de sens de passage radial n La portée pour le sens de passage radial est infé- rieure à celle pour le sens de passage tangentiel n Monter des détecteurs supplémentaires n Réduire l'écart entre deux détecteurs Le détecteur ne s'allume pas malgré obscurité et présence n Valeur en lux sélectionnée trop faible n Détecteur désactivé avec interrupteur / bouton ? n Mode semi-automatique ? n Augmenter le seuil de luminosité Le bouton n'a pas de fonction n Bouton désactivé ? n Contrôler le réglage dans l'ETS- 28 - - 29 -
