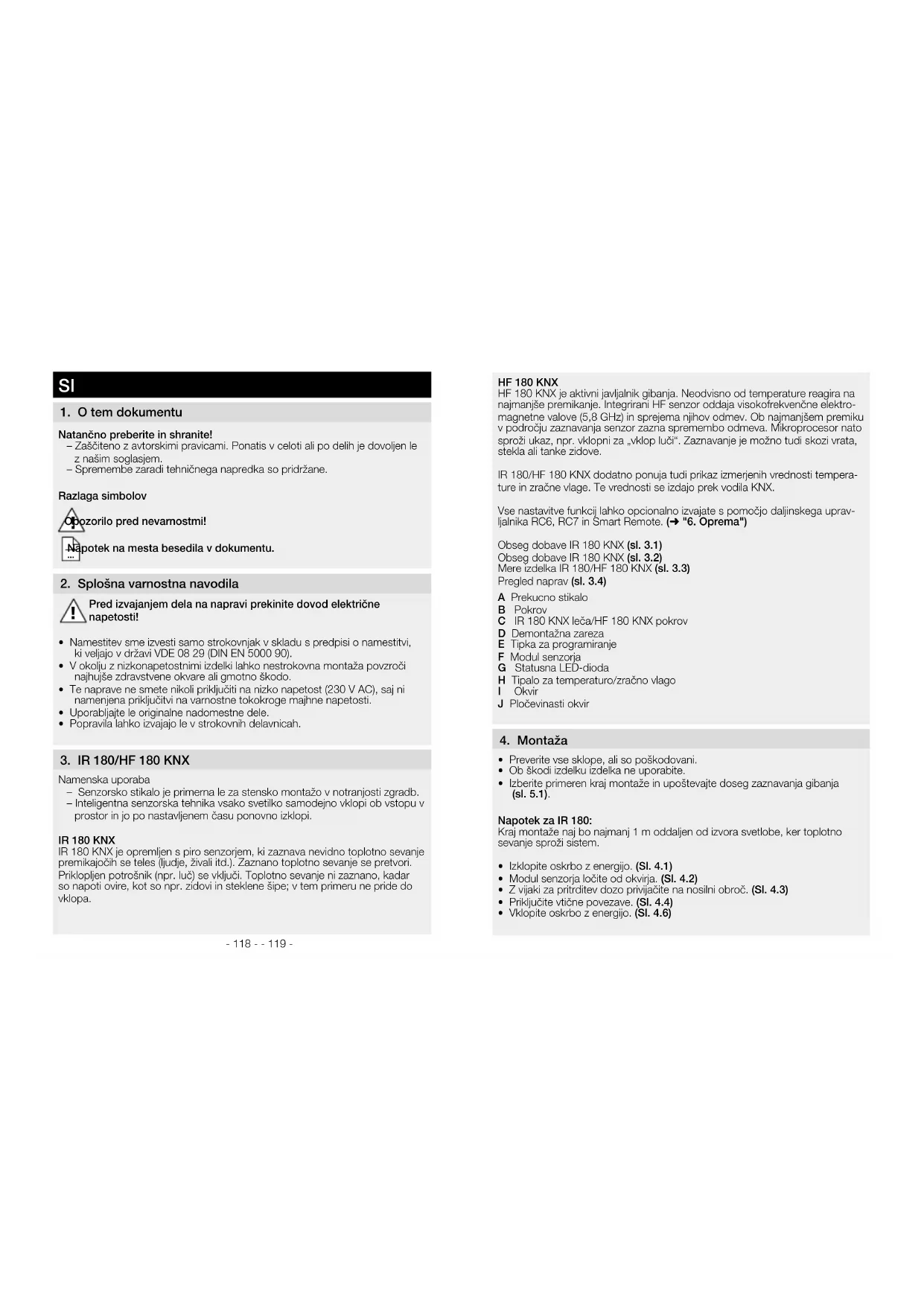

NAVODILA ZA UPORABO IR 180 KNX STEINEL

• Namestitev sme izvesti samo strokovnjak v skladu s predpisi o namestitvi, ki veljajo v državi VDE 08 29 (DIN EN 5000 90).

• V okolju z nizkonapetostnimi izdelki lahko nestrokovna montaža povzroči najhujše zdravstvene okvare ali gmotno škodo.

• Popravila lahko izvajajo le v strokovnih delavnicah.

Namenska uporaba – Senzorsko stikalo je primerna le za stensko montažo v notranjosti zgradb. – Inteligentna senzorska tehnika vsako svetilko samodejno vklopi ob vstopu v prostor in jo po nastavljenem času ponovno izklopi. IR180KNX IR180KNX je opremljen s piro senzorjem, ki zaznava nevidno toplotno sevanje premikajočih se teles (ljudje, živali itd.). Zaznano toplotno sevanje se pretvori. Priklopljen potrošnik (npr. luč) se vključi. Toplotno sevanje ni zaznano, kadar so napoti ovire, kot so npr. zidovi in steklene šipe; v tem primeru ne pride do vklopa.

HF 180 KNX HF180KNX je aktivni javljalnik gibanja. Neodvisno od temperature reagira na najmanjše premikanje. Integrirani HF senzor oddaja visokofrekvenčne elektro- magnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku v področju zaznavanja senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz, npr. vklopni za „vklop luči“. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove. IR 180/HF 180 KNX dodatno ponuja tudi prikaz izmerjenih vrednosti tempera- ture in zračne vlage. Te vrednosti se izdajo prek vodila KNX. Vse nastavitve funkcij lahko opcionalno izvajate s pomočjo daljinskega uprav- ljalnika RC6, RC7 in Smart Remote. (➜ "6 Oprema") Obseg dobave IR180KNX (sl 31) Obseg dobave IR180KNX (sl 32) Mere izdelka IR180/HF180KNX (sl 33) Pregled naprav (sl 34) A Prekucno stikalo B Pokrov C IR180KNX leča/HF 180 KNX pokrov D Demontažna zareza E Tipka za programiranje F Modul senzorja G Statusna LED-dioda H Tipalo za temperaturo/zračno vlago I Okvir J Pločevinasti okvir 4 Montaža

• Preverite vse sklope, ali so poškodovani.

• Modul senzorja ločite od okvirja. (Sl42)

• Z vijaki za pritrditev dozo privijačite na nosilni obroč. (Sl43)

• Priključite vtične povezave. (Sl44)

• Modul za senzor in okvir združite in z rahlim stiskom potisnite na pločevina- sti okvir (nosilni obroč). 5 Zagon Napotek: Opis aplikacije najdete na knxsteinelde Vse tovarniške nastavitve najdete v opisu aplikacije.

1. Dodelitev fizičnega naslova in izdelava aplikacijskega programa v ETS.

2. Nalaganje fizičnega naslova in aplikacijskega programa v stensko stikalo.

Po pozivu pritisnite tipko za programiranje (E).

3. Po uspešnem programiranju ugasne rdeča LED-lučka.

Vgrajene tipke Funkcija tipke je določena v ETS. 6 Dodatna oprema (možnost) Uporabniški daljinski upravljalnik RC7 (EAN4007841592912) Funkcije: - VKLOP/IZKLOP luči 4 h - Uporabniška ponastavitev - Sprememba zatemnitvene ravni - Shranjevanje/nalaganje scen Servisni daljinski upravljalnik RC6 (EAN 4007841 593018) Funkcije: - Nastavitev dosega - Nastavitev časa CH1/CH2 - Zakasnitev vklopa/nadzor prostora CH2 - Testno/normalno delovanje - Učenje (Teach-IN) - Ponastavitev - Način IQ Smart Remote (EAN 4007841 009151) - Upravljanje s pametnim telefonom ali tablico - Nadomesti daljinski upravljalec - Naložite ustrezno aplikacijo in povežite z bluetoothom Podroben opis v navodilu za uporabo zadevnega daljinskega upravljalnika. 7 Odstranjevanje Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo. Električnih aparatov ne odstranjujte s hišnimi odpadki! Samo za države članice EU: V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo. 8 Izjava o skladnosti Družba STEINEL Vertrieb GmbH izjavlja, da vrsta radijske naprave HF180KNX ustreza Direktivi 2014/53/EU. Popolno besedilo izjave o skladnosti EU najdete na naslednjem spletnem naslovu: www.steinel.de 9 Garancija proizvajalca Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin. Uveljavljanje Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: VP ELEKTRO-PROJEKT DOO, SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva. (Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani wwwveleprodaja-epsi / wwwsteinelde Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 040856-555 / 059365-750 (-751 / -752). PROIZVAJALCA

10 Tehhnični podatki Mere Š×V×G 80 × 80 × 50mm Napetost Napetost vodila KNX (SELV) Senzorika Pasivno infrardeče (IR) / visokovrekvenčno (HF) Doseg IR maks. 20 m / HF maks. 8 m Nastavitev zatemnitve 2 - 1000 luksov Kot zaznavanja 180° Nastavitve prek programske opreme ETS, daljinskega upravljalnika ali vodila Svetlobni kanali: luč 1 – luč 4 Preklop/zatemnitev; Preklopno delova- nje reguliranje stalne luči Čas naknadnega teka svetlobnih kanalov Način IQ, 1 - 255 min., odvisno od prisotnosti in svetlosti Merjenje luči Mešana luč Osnovna osvetlitev IZKLOP/1 % - 100 % Čas naknadnega teka osnovne osvetlitve

Razpon vrednosti senzorja za vlago 0 - 100 % IP/vrsta zaščite IP20 Temperaturno območje 0°C do + 40°C (notranjost)

• Doseg pri HF180KNX je v izjemnih kotih močno odvisen od krajevnih danosti. 11 Motnje delovanja Motnja Vzrok Pomoč Luč se ne vklopi n ni priključne napetosti n vrednost luksov nastavljena prenizko n ni zaznave premikanja n preverite priključno napetost n vrednost luksov počasi zvišujte, dokler se luč ne prižge n vzpostavite prost pogled na senzor n preverite območje zaznavanja Luč se ne izklopi n vrednost luksov previsoka n čas naknadnega teka je potekel n moteči viri toplote, npr. grelniki, odprta vrata in okna, domače živali, žarnice/halogenske sijalke, premikajoči se predmeti n vrednost luksov nastavi- te nižje n počakajte na potek naknadnega teka, po potrebi nastavite krajši čas naknadnega teka n z nalepkami izključite stacionarne vire motenj Senzor kljub prisotnosti izklaplja n prekratek čas naknadnega teka n prenizek svetlobni prag n podaljšajte čas naknadnega teka n spremenite nastavitev zatemnjenosti Senzor se prepozno izklaplja n predolg čas naknadne- ga teka n skrajšajte čas naknadnega teka IR senzor se ob radialni smeri hoje prepozno vklaplja n doseg ob radialni smeri hoje je manjši kot pri tangentni n montirajte več senzorjev n zmanjšajte razdaljo med dvema senzorjema Senzor ne kljub temi ob prisotnosti ne vklopi n vrednost luksov je izbrana prenizko n senzor deaktiviran s stikalom/tipko? n polavtomatika? n zvišanje praga svetlosti Tipka nima funkcije n tipka deaktivirana? n preverite nastavitev v ETS- 124 - - 125 -

• Priključite utične spojeve. (sl 44)
