Ürün Türü	Hareket Dedektörü
Marka	Steinel
Model	ST 349
Boyutlar (G x Y x D)	100 mm x 80 mm x 80 mm
Ağırlık	150 g
Besleme	230 V AC, 50 Hz
Kontrol Edilen Aydınlatmanın Maks. Gücü	2000 W (akkor lamba), 1000 VA (floresan kompakt)
Algılama Mesafesi	12 m (teğetsel), 8 m (cephe)
Algılama Açısı	180°
Algılama Teknolojisi	Pasif Kızılötesi (PIR)
Ayarlanabilir Parlaklık Eşiği	2 ila 2000 lüks
Ayarlanabilir Gecikme Süresi	5 sn ila 15 dk
Koruma	IP44 (hava koşullarına dayanıklı)
Çalışma Sıcaklığı	-20 °C ila +50 °C
Ana Fonksiyonlar	Hareket algılama, otomatik açma/kapama, parlaklık ve gecikme ayarları
Bakım ve Temizlik	Gövdeyi yumuşak ve kuru bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Güvenlik	Kurulum ve kablolama kalifiye bir elektrikçi tarafından yapılmalıdır. Herhangi bir müdahaleden önce enerjiyi kesin.
Yedek Parçalar ve Onarılabilirlik	Yedek parçalar ayrı ayrı temin edilemez. Arıza durumunda Steinel satış sonrası servisine başvurun.
Yasal Garanti	2 yıl (uygunluk), şartlara bağlı olarak uzatma mümkün
Genel Bilgiler	Dış mekan kullanımı (IP44). Aydınlatma armatürlerini yakmak için uygundur. Kişi ve araç algılama.

Sık sorulan sorular - ST 349 STEINEL

Steinel ST 349 hareket dedektörü nasıl kurulur?

Kurulum kalifiye bir elektrikçi tarafından yapılmalıdır. Dedektörü 2 ila 2,5 m yüksekliğe monte edin, algılama açısı istenen bölgeye yönlendirilmiş olsun. Kabloları sağlanan şemaya göre bağlayın: faz (L), nötr (N) ve lamba kabloları. Daha fazla ayrıntı için kullanım kılavuzuna bakın.

ST 349 dedektörünün menzili nedir?

Maksimum menzil teğetsel hareket için 12 metre, cepheden yaklaşım için 8 metredir. Bu değerler çevre koşullarına (sıcaklık, rüzgar) göre değişebilir.

Parlaklık eşiği nasıl ayarlanır?

Kapağın altında bulunan LÜKS potansiyometresini kullanın. Dedektörün etkinleşeceği parlaklık seviyesini ayarlamak için çevirin. Örneğin, sürekli çalışma için güneş (gündüz) veya yalnızca karanlıkta etkinleşme için ay (gece) konumuna ayarlayın.

Dedektör kapanmazsa ne yapmalı?

Önce gecikme süresi ayarını kontrol edin: çok uzun olabilir (maks 15 dk). Ayrıca parlaklık eşiğinin doğru olduğundan emin olun (gündüz çok yüksek). Sorun devam ederse, hiçbir ısı kaynağının (örn. havalandırma deliği) dedektörü sürekli tetiklemediğini kontrol edin.

Dedektör hiç yanmıyor, ne yapmalı?

Elektrik beslemesini kontrol edin: sigorta veya devre kesici etkin mi? Lambayı başka bir prizde test edin. Ayrıca dedektör ayarlarını kontrol edin: LÜKS eşiği karanlık için (ay) ve gecikme süresi yeterli bir süre (örn. 30 sn) olarak ayarlanmalıdır. Hiçbir şey işe yaramazsa, cihaz arızalı olabilir.

ST 349'a hangi tip lamba bağlanabilir?

Dedektör, 2000 W'a kadar akkor lambaları, 1000 VA'ya kadar floresan kompakt lambaları ve LED'leri (LED için maks. güç için kılavuza bakın) kontrol edebilir. Uygun kesitte kablo kullanın (min. 1,5 mm²).

Dedektör nasıl temizlenir?

Mercek ve gövdeyi düzenli olarak yumuşak ve kuru bir bezle temizleyin. Kimyasal, aşındırıcı veya alkol bazlı temizleyiciler kullanmayın. Doğrudan su püskürtmekten kaçının.

Dedektör kimse yokken tetikleniyor, neden?

Bu, ısı veya hareket kaynaklarından kaynaklanıyor olabilir: ağaç dalları, hayvanlar, sıcaklık değişimleri (sıcak/soğuk rüzgar). Ayrıca algılama açısını kontrol edin ve gerekirse menzili azaltın. Dedektörü ısıtma veya klima menfezlerinden uzağa monte edin.

Bu dedektör iç mekanda kullanılabilir mi?

Evet, ST 349 dış mekan kullanımı (IP44) için tasarlanmıştır ancak iç mekanda da kullanılabilir. Ortam koşullarının sıcaklık aralığını (-20 °C ila +50 °C) aşmadığından emin olun.

Bağlantı şemasını nerede bulabilirim?

Şema, kağıt kullanım kılavuzunda sağlanmıştır veya Steinel web sitesinde PDF olarak mevcuttur. Faz (L), nötr (N) ve lamba yükü bağlantılarını gösterir. Kısa devreyi önlemek için renk kodlarına veya işaretlere kesinlikle uyun.

KULLANIM KILAVUZU ST 349 STEINEL

STEINEL sensörünü satın alarak firmamızın ürünlerine göstermiş olduğunuz güvenden dolayı çok teşekkür ederiz. İtina ile üretilmiş, test edilmiş ve ambalajlanmış, bu ürünü tercih ederek yüksek kaliteli bir cihaz satın almış bulunmaktadır.

Tesisat işleminden önce lütfen bu Montaj Talimatını okuyun. Tesisat ve işletmeye almanın ancak talimatlara göre yapılması durumunda uzun ömürlü, güvenilir ve arızası bir işletme sağlanır.

STEINEL sensörü ile iyi çalışmalar dileriz.

Güvenlik Bilgileri

■ Sensör üzerinde yapılacak her çalışmadan önce gerilim beslemesini kesin!
Montaj çalışması esnasında bağlanacak olan elektrik kablosundan akım geçmemelidir. Bu nedenle önce elektrik akımini kesin ve sonra kabloda gerilim olmadığını voltaj kontrol cihazı ile kontrol edin.

Sensörün tesisat çalışması elektrik şebekesi üzerinde yapılan bir çalışmadır. Bu nedenle söz konusu çalışma geçerli olan tesisat yönetmelikleri ve bağlama şartlarına göre yapılacaktır (VDE 0100).

B 1, B 2 bağlantısı 1 A değerinden büyük olmayan düşük enerji devreleri için olan ku-manda kontaktıdır. Bu ele-man gerektiği şekilde sigorta ile donatılacaktır. DIM 1-10 V çıkışında sadece potansiyal ayrımlı kumanda sinyaline sahip elektrikli besleme cihazları kullanılacaktır.

Montaj/Tesisat ⑬ (bkz. Sayfa 2'den itibaren)

Sensör sadece, iç mekanlarda tavana sıva altına monte etmek için öngörülmüştür (COM 1 AP versiyonu hariç). Gerekli tavan adaptörü mandalı ve sıvas üstü adaptörü cihazın teslimat kapsamına dahil değildir.

Sensör ve yük modülü monte edilmiş olarak sevk gönderilir, yük modülü monte edildikten ve Potensiyometre/Dip ayarları yapıldıktan sonra birbirine bağlanacaktır. Bunun arkasından sensör modülü kilitleme mekanizması ⑫ ile kilitlenecektir, kilitleme işlemi gerektiğinide tornavida ile yapılacaktır.

① Yük modülü
② Sensör modülü
③ Sensör alt tarafı
④ Dip şalteri
(1) Normal/Test işletmesi
(2) Yarı/Tam otomatik
(3) Buton/şalter
(4) Buton ON / ON-OFF
(5) DIM versiyonu Sabit ışık regulasyonu ON/OFF

⑤ Alaca karanlık ayarı
⑥ Zaman ayarı Kumanda çıkışı 1
⑦ Müteakip çalışma süresi HLK Kumanda çıkışı 2
⑧ Çalıştırma geciktirmesi HLK Kumanda çıkışı 2
⑨ Erişim ayarı
⑩.1 Kaiser delikli duvar kutusu, opsiyonel

⑩2 Tavan adaptör mandalı, opsiyonel
⑪ Sıva üstü adaptörü IP 54, opsiyonel
⑫ Kilitleme mekanizması
⑬ Montaj/Tesisat
⑭ Paralel devreler
⑮ Müteakip çalışma süresi Oryantasyon ışığı DIM Versiyonu

Fonksiyon Prensibi / Temel Fonksiyon

Control PRO Serisi kızilötesi hareket sensörü örneğin ofis, okul, kamu veya özel sektör binalarında ortam parlaklığı ve hareket durumuna bağlı olarak aydınlatma sistemlerini ve HLK (havalandırma, ısıtma ve klima sistemleri) kontrol sistemlerini kumanda eder.

Piro sensörü, yüksek derecede geliştirilmiş merceği ile en küçük hareketlerin dahi algılandığı mekansal, kare boyutlarında bir kapsama alanı mümkün kılar. Kumanda çıkışları ile hareket sensörünün erişim mesafesi ayarı potensiyometre ve. Dip şalteri

veya opsiyonel uzaktan kuman- da ile yapılır.

Hareket sensörü Control ayrıca düşük cereyan sarfiyatı özelliğine sahiptir.

Hareket sensörü Control PRO IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 nominal parlaklık değeri ve hareketliliğe bağlı kumanda çıkışı.

Ayar olanakları:

• Nominal parlaklık değeri
• Müteakip çalışma süresi, impüls, IQ modu

Hareket sensörü Control PRO IR Quattro COM 2 IR Quattro HD

1 kumanda çıkışı aynı COM 1 gibi. Ek olarak 2. kumanda çıkışı HLK (Isıtma/Havalandırma/Klima) hareketliliğe bağlı olarak.

Ayar olanakları:

• Müteakip çalışma süresi
• Çlıştırma gecikmesi
• Mekan kontrolü

Hareket sensörü Control PRO IR Quattro DIM IR Quattro HD DIM

1 nominal parlaklık değeri ve hareketliliğe bağlı kumanda çıkışı.

Ayar olanakları:

• Nominal parlaklık değeri
• Müteakip çalışma süresi, IQ modu
• Yönlendirme ışığı
• Sabit ışı regulasyonu

Kontrol bölümü

Güvenli bir hareket algılaması mercek segmentlerinin sayısı, özelliği ve pozisyonlanmasına bağlıdır. IR Quattro ve 49 m² kare boyutlu ve 13 düzeyde 1760 ku-manda bölümünü içeren kapsa-ma alanı en küçük hareketi dahi

algılar. IR Quattro HD ve 64 m² kare boyutlu ve 4800 kumanda bölümünü içeren kapsama alanı performans özelliğini daha da hassaslaştırır. Potensiyometrede yapılacak ayar ile bu erişim mesafelerini, kişisel isteklere göre

ayarlama olanağı bulunur. Kare boyutlu kapsama alanı ve Master/Slave versiyonlarını ağ sistemi içinde düzenleme olanağı sayesinde kolay, hızlı ve optimal mekan planlaması mümkündür.

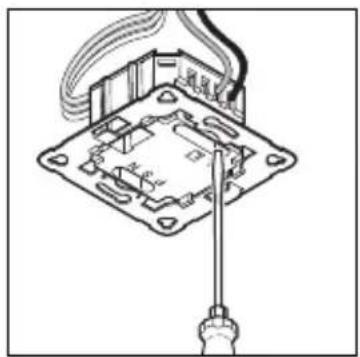

Elektrik Tesisat/Otomatik İşletim

Kablo döşeme hatlarının seçi- minde daima VDE 0100 tesisat yönetmelikleri yerine getirilecek- tir (bkz. Güvenlik Uyarıları Sayfa 130). Hareket sensörünün kablo bağlantısı için dikkate alınacak noktalar : VDE 0100 520 Bölüm 6 yönetmeliği uyarınca sensör

ve elektrikli besleme cihazı ara- sındaki kablo bağlantısında, hem enerji besleme kablosu hem de kumanda kablosunu içeren çok telli kablo (örneğin NYM 5 x 1,52) kullanılacaktır. Şebeke besleme kablosu çapı max. 10 mm olmalıdır. Şebeke bağ-

lantı klemensinin yuvası azami 2 x 2,5mm² kalınlıktaki kablonun bağlanması için tasarlanmıştır. AP versiyonunun tesisat çalışmasında cihaz önüne hat koruma şalterinin (16 A) bağlanması gereklidir.

Boyutlar (Y x G x D):	120 x 120 x 76 mm
Şebeke voltajı:	230 – 240 V, 50 Hz / 60 Hz
Güç,Kumanda çıkışı 1:(COM 1/COM 2)	Röle 230 Vmax. 2000 W ohm yükü (cos φ = 1)max. 1000 VA (cos φ = 0,5)
Elektrikli besleme cihazları:(COM 1/COM 1 AP/COM 2/DIM)	Azami çalıştırma akımı max. 800 A/200 μs30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)elektrikli besleme cihazlarının kendilerine özel çalıştırma akımlarını dikkate alın!Daha büyük kumanda güçlerinde önüne bir röle veya şüts takılacaktır
Güç,Kumanda çıkışı 2:(sadece COM 2)	Hareketlilikmax. 230 W/230 Vmax. 1A, (cos φ = 1) HLK (Isıtma/Havalandırma/Klima) için
Kapsama karesi:	IR Quattro IR Quattro HDHareketlilik: max. 4 x 4 m (16 metrekare) max. 8 x 8 m (64 metrekare)R 5 x 5 m (25 metrekare) max. 8 x 8 m (64 metrekare)Teğetsel: max. 7 x 7 m (49 metrekare) max. 20 x 20 m (400 metrekare)
Işık değeri ayario:	10 – 1000 Lux,∞ / Gündüz ışığı /DIM 100 – 1000 Lux ayar sınırı
Kumanda çıkışı 1:Zaman ayarı	30 sn. – 30 dak., impüls modu (yakl. 2 sn.),IQ modu (kullanıcı profiline otomatik adaptasyon)
Kumanda çıkışı 2:Zaman ayarı	HLK sistemi için sadece COM20 sn.– 10 dak. Çalıştırma gecikmesi1 dak. – 2 saat müteakip çalışma süresiOtomatik mekan denetlemesi
DIM:Zaman ayarı	30 sn. – 30 dak.IQ modu (kullanıcı profiline otomatik adaptasyon)
Kumanda çıkışı:	1 – 10 V / max. 50 elektrik besleme cihazı, max. 100 mA
Montaj yüksekliği:(tavan montajı)	2,5 m – 8 m (IR Quattro)2,5 m – 10 m (IR Quattro HD)
Kullanma yeri:	Binaların iç bölümlerinde
Sensör düzeni:	13 kapsama düzeyi, 1760 kumanda zonu (IR Quattro)13 kapsama düzeyi, 4800 kumanda zonu (IR Quattro HD)
Koruma türü:	IP 20
Koruma sınıfı:	II
Sıcaklık aralığı:	0 °C ile +40 °C arası

Fonksiyonlar – DIP şalter üzerinden ayarlama

COM 1 + COM 2

DIP 1

Normal işletme / Test işletmesi (NORM / TEST)

Test işletmesinin hareket sensörü üzerinde yapılacak bütün diğer ayarlamalardan önceliği olup kapsama alanı fonksiyonelliğini kontrol etmeye yarar. Hareket sensörü, parlaklık değerinden bağımsız olarak mekan içinde hareket algıladığında, yaklaşık 8 saniyelik bir müetakip yanma süresi ile birlikte ışığı yakar. (hareket algılamasında mavi LED lambası yanıp söner). Normal işletmede bireysel olarak ayarlanan potensiyometre değerleri geçerlidir. Hareket sensörü, yük bağlı olmaksızın da mavi LED ışığının yardımı ile ayarlanabilir.

DIP 2

Yarı otomatik (MAN) / Tam otomatik (AUTO)

Yarı otomatik: (MAN)

Aydınlatma sadece otomatik olarak kapanır. Çalıştırma elden yapılacaktır, ışık buton ilee açılır ve potensiyometrede ayarlanmış olan müteakip çalışma değeri süresi ile açık kalır. (2 x basın / açın 4 saat YANAR).

Tam otomatik: (AUTO)

Aydınlatma hareketlilik ve parla- iklığıga bağlı olarak yanar ve kapanır. Aydınlatma her zaman elden açılabilir. Burada otomatik kumanda geçici olarak kesilebilir. Ayarlanmış olan değerlerden bağımsız olarak ışık butona elden basıldığında 4 saat YANAR (2 x basma) veya KAPANIR (1 x basma). 4 saatlik sürenin

dolmasından önce butona basıldığında hareket sensörü Control IR Quattro normal sensör işletmesine geçer.

DIP 3

Buton/şalter

Sinyal girişinin nasıl değerlendirileceğini sensöre bildirir. Harici buton/şalterin düzenlenmesi ile hareket sennsörü yarı otomatik eleman olarak işletilebilir ve her zaman elden kumanda edilebilir.

İsteğe bağlı olarak buton veya şalter ile işletme
■ Bir kumanda çıkışında birden fazla buton mümkündür

■ Kontrol lambalı butonu sadece nötr iletken bağlantısı ile kullanın
■ Sensör ve şalter arasındaki kablo uzunluğu < 50 m

DIP 4

Buton ON/ON-OFF

Aydınlatma, ON-OFF modunda buton ile her zaman elden açılıp kapatılabilir (istisna impüls modu: elden KAPATMA yoktur). Aydınlatmayı ON modunda elden kapatmak mümkün değildir. Butona her basmada müteakip çalışma süresi yeniden başlatılır.

DIM

DIP 5

Sabit ışık ON/OFF

Parlaklık seviyesinin eşit kalmasını sağlar. Hareket sensörü mevcut gün ışığını ölçer ve istenilen parlaklık seviyesine erişmek için sunı ışığı devreye alır. Gün ışığı oranı değiştiğinde devreye alınan suni ışık oranı da gerektiği şekilde uyarlanır. Suni ışık ilavesi

ölçülen gün ışığı oranı ile birlikte hareketliliğe bağlıdır.

Fonksiyonlar – Potensiyometre üzerinden ayarlama

COM 1 + COM 2

Potensiyometre ⑤

Alaca karanlık ayarı

İstenilen devreye girme sınırı kademesiz olarak yaklaşık 10 – 1000 Lux arasında ayarlanabilir.

Ayar düğmesi sağ dayanakta : MAX gündüz ışık işletmesi Ayar düğmesi sol dayanakta: MIN gece işletmesi

Montaj yerine bağlı olarak ayarla- manın 1-2 birim düzeltilmesi gerekli olabilir.

Kullanım Örnekleri Nominal parlaklık değerleri
Gece işletmesi	min
Koridorlar, giriş bölümleri	1
Merdivenler, yürüyen merdivenler, yürüyen bantlar	2
Lavabo, tuvaletler, kumanda odaları, kantinler	3
Satış bölümleri, kreşler, hazırlık sınıfı mekanları, spor salonları	4
Çalışma alanları: Ofis, konferans salonu, toplantı odası, ince montaj işleri, mutfaklar	5
Görme yoğunluklu çalışma alanları:Laboratuvar, teknik çizim, hassas işler	>=6
Gündüz ışık işletmesi max.

Uyarı: Montaj yerine bağlı olarak ayarlamanın 1 - 2 birim düzeltilmesi gerekli olabilir. Parlaklık ölçümü sensör üzerinde yapılır.

Potensiyometre ⑥

Zaman ayarı

Müteakip çalışma süresi kumanda çıkışı 1 Ayar değeri 30 sn. – 30 dak.

İstenilen müteakip çalışma süresi kademesiz olarak min yakl. 30 sn. – max 30 dak. aralığında ayarlanabilir. 3 dakika sonra

kendi ışığı ölçülür. Sınır değeri aşıldığında müteakip çalışma süresi sona erdikten sonra sensör kapatır.

İmpüls modu (DIM hariç)

Ayar düğmesi ∠ (sol dayanak) konumuna getirildiğinde cihaz impüls işletmesindedir, bu işletmede cihazın çıkışı yaklaşık 2 saniye bo-

yunca devrededir (örneğin merdiven ışık otomatı için). Sensör bundan sonra yakl. 8 saniye boyunca hareket algılaması gerçekleştirmez.

Yabancı ışık nedeniyle kendi kendine yansıtması sonucunda burada gündüz ışık işletmesi mümkün değildir.

IQ modu

Sağ dayanak: Müteakip çalışma süresi, dinamik olarak ve kendi kendine öğrenerek kullanıcı davranışına uyum sağlar.

Bir öğrenme algoritması üzerinden optimal zaman periyodu belirlenir.

En kısa süre 2 dakika, en uzun süre 20 dakikadır.

COM 2

Potensiyometre ⑦

Müteakip çalışma süresi HLK Kumanda çıkışı 2

• Ayar değeri 1 dak. – 2 saat
• Sağ dayanak: max.
• Sol dayanak: min

Potensiyometre ⑧

Çalıştırma geciktirmesi HLK Kumanda çıkışı 2

• Ayar değeri 0 sn. – 10 dak.
• Sağ dayanak:
  Mekan kontrolü
  • Sol dayanak: 0 sn. (KAPALI)

Sistem „Denetleme“ moduna ayar-landığında „Hareketlilik“ kumanda çıkışının hassaslığı azalır. Kontakt ancak kesin bir hareket algılandı-ğında kapanır ve yüksek birolası-likla mekanda insanların olduğuna işaret eder.

Müteakip çalışma süresi halen aktif kalır. Müteakip çalışma süresi aktif değildir.

Potensiyometre ⑮

Temel parlaklık (DIM versiyonu)

Ayarlanmış olan parlaklık değerinin altına düşülmesinde ayarlanmış olan müteakip çalışma süresi boyunca temel aydınlatmayı mühkün kılar. Bu değer azami ışı gücünün yaklaşık % 10 değerine kadar kısılmıştır. Hareket algılandığında hareket sensörü % 100 ışık gücüne (sabit ışık regulasyonu OFF) ayarlar veya ön ayarlı parlaklık değerini gerektiği şekilde ayarlar (sabit ışık regulasyonu ON). Herhangi bir hareket algılanmadığında müteakip çalışma süresi sona erdikten sonra sensör lambayı, temel parlaklık değerine geri kısar. Lamba, müteakip çalışma süresi sona erdiğinde (1 dak. – 30 dak.) veya yeterli gün ışığı oranı nedeniyle parlaklık değeri aşıldığında kapanır. ON konumunda sensör, temel parlaklığı direkt olarak parlaklık değerinin altına düşüldüğünde AÇAR ve KAPATIR.

Erişim Mesafesi Ayarı

Erişim mesafesini kişisel isteklere göre ayarlama.

Teknik özellikler tablosunu kıyasla Kişisel ayarlar için bkz. Sayfa 4 – 5.

Paralel devreler

Birden fazla sensör kullanıldığında bunlar aynı faza bağlanacaktır!

Azami 10 adet sensör paralel bağlanabilir.

Master/Master

Bir paralel devrede birden fazla Master kullanılabilir. Her bir Master ışık grubunu kendi parlaklık ölçü- müne göre devreye alır. Gecikme süreleri ve parlaklık kumanda de-

ğerleri her bir Master elemanında bireysel olarak ayarlanır. Kumanda yükü ilgili Master elemanlarına dağılıdır. Hareketlilik halen bütün sensörler tarafından ortaklaşa

tespit edilir. Hareket sensörü çıkışı herhangi bir Master elemanından alınabilir.

Master/Slave

Master-/Slave işletmesi büyük mekanları algılamaya izin verir (yük bağlı = Master, yük yok = Slave). Mekan içindeki parlaklığın

değerlendirilmesi sadece Master elemanında gerçekleşir. Slave elemanları hareket algılamasını Master elemanına bildirir.

Aydınlatma veya HLK sisteminin devreye alınması sadece Master üzerinden gerçekleşir.

Harici merdiven otomatında iki sensör

Eski bina / Tadilat

Yabancı ışık buton ile aktifleştirilir. Alaca karanlık modu yok, sadece gündüz işletmesi mümkündür.

Sensör merdiven otomati olarak

I sensörü

Uzaktan kumanda

Fonksiyonlar zeminden, uzaktan kumanda (opsiyonel) ile konforlu bir şekilde kumanda edilebilir.

Uyarı: İmpüls modu uzaktan ku-manda üzerinden değiştirilemez. İmpüls modunu elden kapatın.

Uzaktan kumanda hareketlilik Control: EAN-Nr: 4007841 000387

İşletme Arızaları

Arıza Sebebi Tamiri
Işık yanmıyor	Gerilim bağlantısı yokLux değeri çok düşük ayarlandıHareket algılaması yok	Gerilim bağlantısını kontrol edinLux değerini ışık yanıncaya kadar yavaşca yükseltinSensörün önünde herhangi bir engel bulunmamasını sağlayınKapsama alanını kontrol edin
Işık kapanmıyor	Lux değeri çok yüksekMüteakip çalışma süresi doluyorRahatsız eden ısı kaynakları örneğin: Fanlı ısıtıcı, açık kapı ve pencere, ev hayvanları, ampul/halojen lamba, hareket eden objeler	Lux değerini daha düşük olarak ayarlamaMüteakip çalışma süresini bekleyin gerektiğinide müte-akip çalışma süresini daha kısa olarak ayarlayınSabit arıza kaynaklarını yapışkan etiket ile kapatın
Hareket algılamasına rağmen sensör kapanıyor	Müteakip çalışma süresi çok küçükIşık sınırı çok düşük	Müteakip çalışma süresini yükseltinAlaca karanlık ayarını değiştirin
Sensör çok geç kapanıyor	Zaman ayarı yüksek	Müteakip çalışma süresini küçültün
Sensör önden yürüyüşlerde çok geç devreye giriyor	Önden yürüyüşler için olan erişim mesafesi ayarı azaltılmıştır	ek sensör monte edinİki sensör arasındaki mesafeyi azaltın
Karanlıkta hareket algılamasına rağmen sensör devreye girmiyor	Lux değeri çok düşük seçildi	Sensör şalter/buton ile devre dışı bırakılmıştır ?Yarı otomatik ?Parlaklık sınırını yükseltin

CE Uygunluk Açıklaması

Bu ürün,

• Alçak Gerilim Yönetmeliği 2006/95/AT
• EMV Yönetmeliği 2004/108/AT
• RoHS Yönetmeliğine 2002/95/AT uygundur.

Fonksiyon Garantisi

Bu STEINEL ürünü yüksek itina ile üretilmiş olup geçerli olan yönetmeliklere uygun olarak fonksiyon ve güvenlik testlerinden geçirilmiş ve son olarak numune kontrolü işlemleri uygulanmıştır. STEINEL firması ürünün mükemmel durumda ve fonksiyon özelliklerine sahip olduğunu garanti eder.

Cihaz 36 ay garantilidir ve garanti süresi cihazın aliciya satıldığı günden itibaren başlar. Firmamız malzeme ve imalat hatalarından kaynaklanan arızaları giderir, garanti kapsamında verilen bu hizmetler arızalı parçanın onarımı veya değiştirilmesi şeklinde yapılır ve bu seçime firmamız karar verir. Sarf malzemeleri, yönetmeliklere aykırı kullanım veya bakımdan kaynaklanan hasar ve eksiklikler garanti kapsamına dahil değildir. Bunun dışında yabancı eşyalar üzerinde oluşacak müteakip hasarlarda firma mızdan herhangi bir hak iddia edilemez.

Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalarına ayrılmadan, kasa fişi veya fatura (satın alış tarihini belirten bayi kaşesi) ile iyi şekilde ambalajlanarak yetkili servis merkezine postalanması ile gerçekleşir.

Garanti süresi dolduktan sonra oluşan arızalar veya garanti kapsamında bulunmayan parçaların hasarlanması durumunda fabrika servisimiz gerekli tamir hizmetlerini verir. Bunun için lütfen cihazı iyi şekilde ambalajlayarak en yakın servis merkezimize postalayın.
