ST 349 - Bevægelsesdetektor STEINEL - Gratis brugsanvisning og manual

Produkttype	Bevægelsesdetektor
Mærke	Steinel
Model	ST 349
Dimensioner (L x H x D)	100 mm x 80 mm x 80 mm
Vægt	150 g
Strømforsyning	230 V AC, 50 Hz
Maks. effekt for styret belysning	2000 W (glødelampe), 1000 VA (sparepære)
Detektionsrækkevidde	12 m (tangential), 8 m (frontal)
Detektionsvinkel	180°
Detektionsteknologi	Passiv infrarød (PIR)
Justerbar lysstyrketærskel	2 til 2000 lux
Justerbar tidsindstilling	5 s til 15 min
Beskyttelsesgrad	IP44 (vejrbestandig)
Driftstemperatur	-20 °C til +50 °C
Hovedfunktioner	Bevægelsesdetektering, automatisk tænd/sluk, justering af lysstyrke og tidsindstilling
Vedligeholdelse og rengøring	Rengør huset med en blød, tør klud. Brug ikke slibende rengøringsmidler.
Sikkerhed	Installation og kabelføring skal udføres af en kvalificeret elektriker. Afbryd strømmen inden indgreb.
Reservedele og reparerbarhed	Reservedele er ikke tilgængelige enkeltvis. Kontakt Steinels kundeservice ved fejl.
Lovpligtig garanti	2 år (overensstemmelse), forlængelse mulig under visse betingelser
Generelle oplysninger	Udendørs brug (IP44). Egnet til tænding af lamper. Registrering af personer og køretøjer.

Ofte stillede spørgsmål - ST 349 STEINEL

Hvordan installerer jeg Steinel ST 349 bevægelsesdetektoren?

Installationen skal udføres af en kvalificeret elektriker. Monter detektoren i en højde på 2 til 2,5 m, med en detektionsvinkel orienteret mod det ønskede område. Tilslut ledningerne i henhold til det medfølgende diagram: fase (L), nul (N) og lampe-ledninger. Se brugsanvisningen for flere detaljer.

Hvad er rækkevidden af ST 349 detektoren?

Den maksimale rækkevidde er 12 meter ved tangential bevægelse og 8 meter ved frontal tilgang. Disse værdier kan variere afhængigt af omgivelserne (temperatur, vind).

Hvordan justerer jeg lysstyrketærsklen?

Brug potentiometeret LUX placeret under dækslet. Drej det for at indstille det lysniveau, hvor detektoren aktiveres. Indstil f.eks. til sol (dag) for permanent drift, eller til måne (nat) for kun aktivering i mørke.

Hvad gør jeg, hvis detektoren ikke slukker?

Kontroller først indstillingen af tidsindstillingen: den kan være for lang (maks 15 min). Sørg også for, at lysstyrketærsklen er korrekt (for høj i dagtimerne). Hvis problemet fortsætter, skal du kontrollere, at ingen varmekilde (f.eks. ventilationsåbning) udløser detektoren kontinuerligt.

Detektoren tænder slet ikke, hvad gør jeg?

Kontroller strømforsyningen: er sikringen eller afbryderen aktiveret? Test lampen i en anden stikkontakt. Kontrollér også detektorens indstillinger: LUX-tærsklen skal indstilles til mørke (måne) og tidsindstillingen til en tilstrækkelig varighed (f.eks. 30 s). Hvis intet virker, kan enheden være defekt.

Hvilken type lampe kan tilsluttes ST 349?

Detektoren kan styre glødelamper op til 2000 W, sparepærer op til 1000 VA samt LED (se brugsanvisningen for maks. effekt for LED). Brug et kabel med passende tværsnit (min. 1,5 mm²).

Hvordan rengør jeg detektoren?

Rengør regelmæssigt linsen og huset med en blød, tør klud. Brug ikke kemikalier, slibemidler eller alkoholbaserede rengøringsmidler. Undgå direkte vandstråler.

Detektoren udløses, selvom der ikke er nogen, hvorfor?

Dette kan skyldes varme- eller bevægelseskilder: trægrene, dyr, temperaturvariationer (varm/kold vind). Kontroller også detektionsvinklen og reducer rækkevidden om nødvendigt. Installer detektoren væk fra varme- eller klimaanlægsåbninger.

Kan denne detektor bruges indendørs?

Ja, ST 349 er designet til udendørs brug (IP44), men kan bruges indendørs. Sørg blot for, at omgivelserne ikke overstiger temperaturintervallet (-20 °C til +50 °C).

Hvor finder jeg tilslutningsdiagrammet?

Diagrammet findes i den trykte brugsanvisning eller som PDF på Steinels hjemmeside. Det viser tilslutningerne for fase (L), nul (N) og lampebelastning. Overhold nøje farvekoder eller markeringer for at undgå kortslutning.

BRUGSANVISNING ST 349 STEINEL

Säkerhetsanvisningar

Funktionsbeskrivning

14.4 Sensor kopplad som trappautomat.

Tak for den tillid, du har vist os, ved at købe din nye STEINEL-sensor. Du har valgt et produkt af høj kvalitet, som er fremstillet, testet og emballeret med største omhu.

Læs monteringsvejledningen, inden du monterer sensoren, for kun korrekt installation og ibrugtagning sikrer en lang, pålidelig og fejlfri drift.

Vi ønsker dig god fornøjelse med din nye STEINEL-sensor.

Sikkerhedsanvisninger

Afbryd strømtilførslen, inden der arbejdes på sensoren!
Ved montering skal den elledning, der skal tilsluttes, være spændingsfri. Sluk derfor først for strømmen, og kontroller med en spændingstester, at ledningen er spændingsfri.

Ved installation af sensoren er der tale om arbejde med netspænding. Det bør derfor udføres fagligt korrekt iht. de gældende regler.

Tilslutning B 1, B 2 er en omskiftekontakt til lavenergikoblingskredse, ikke højere end 1 A. Denne skal være sikret tilsvarende.
Ved styreudgang DIM 1-10 V må der udelukkende anvendes elektriske forkoblingsenheder med potentialsepareret styresignal.

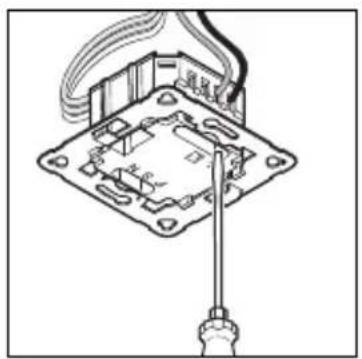

Montering/installation ⑬ (se figuren side 2)

Sensoren er kun beregnet til skjult loftmontering i rum (med undtagelse af varianten COM 1 AP). En tilsvarende klemme-loftadapter samt en synlig adapter er ikke med i leveringen.

Sensor- og lastmodul leveres monteret og skal efter montering af lastmodulet og indstilling af potentiometre/dips sættes sammen. Derefter skal sensormodulet låses med läsemekanismen ⑫, evt. ved hjælp af en skruetrækker.

Tilbehør: Kaiser-hulmursdåse, EAN-nr.: 4007841 000370 Loftsadapter med klemme, EAN-nr.: 4007841 002855 Synlig adapter, EAN-nr.: 4007841 000363 Beskyttelseshætte, EAN-nr.: 4007841 003036 Service-fjernbetjening, EAN-nr.: 4007841 000387 Bruger-fjernbetjening, EAN-nr.: 4007841 003012

Beskrivelse

① Lastmodul
② Sensormodul
③ Sensorunderside
④ Dip-kontakt
(1) Normal-/testdrift
(2) Halv-/fuldautomatisk
(3) Tast/kontakt
(4) Tast ON / ON-OFF
(5) DIM-variant regulering af permanent belysning ON/OFF

⑤ Skumringsindstilling
⑥ Tidsindstilling udgang 1
⑦ Efterløbstid HLK udgang 2
⑧ Tilkoblingsforsinkelse HLK udgang 2
⑨ Rækkeviddeindstilling
⑩.1 Kaiser-hulmursdåse, option

⑩2 Klemme-loftadapter, ekstraudstyr
⑪ Synlig adapter IP 54, ekstraudstyr
⑫ Låsemekanisme
⑬ Montering/installation
⑭ Parallelkoblinger
⑮ Efterløbstid orienteringslys DIM-variant

De infrarøde tilstedeværelses- sensorer i serien Control PRO regulerer belysningen og HLK- styringen (kun COM 2) f.eks. på kontorer, i skoler, offentlige eller private bygninger, afhængigt af lysniveauet og tilstedeværelsen. Pyrosensoren giver med den

højtudviklede linse mulighed for et rumtypisk, kvadratisk overvågningsområde, hvor der registreres små bevægelser. Indstillingen af udgangene samt rækkeviddeindstillingen af tilstedeværelsessensoren sker via potentiometrene og Dip-kontakterne

eller den eventuelle fjern- betjening.

Tilstedeværelsessensoren udmærker sig derudover pga. det lave egenstrømforbrug.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

1 udgang afhængig af nominel lysstyrke og tilstedeværelse.

Indstillingsmuligheder:
- Nominel lysstyrke
- Efterløbstid, impuls, IQ-modus

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

1 udgang som COM 1. Derudover 2. udgang HLK (varmeanlæg/ventilation/klima) afhængigt af tilstedeværelsen.

Indstillingsmuligheder:

• Efterløbstid
• Tilkoblingsforsinkelse
• Rumovervågning

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

1 udgang afhængig af nominel lysstyrke og tilstedeværelse.

Indstillingsmuligheder:

• Nominel lysstyrke
• Efterløbstid, IQ-modus
• Orienteringslys
• Regulering af permanent belysning

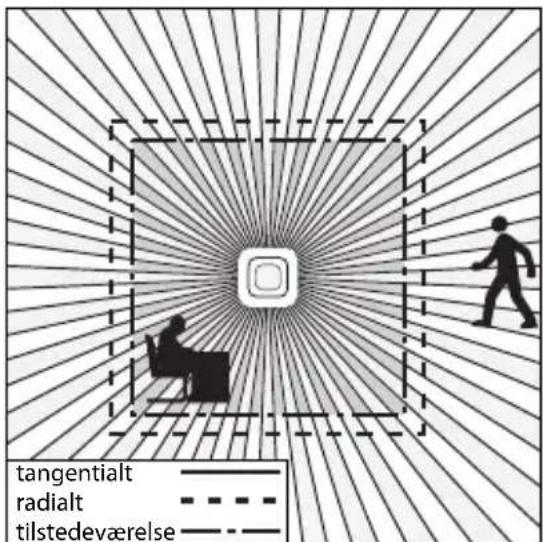

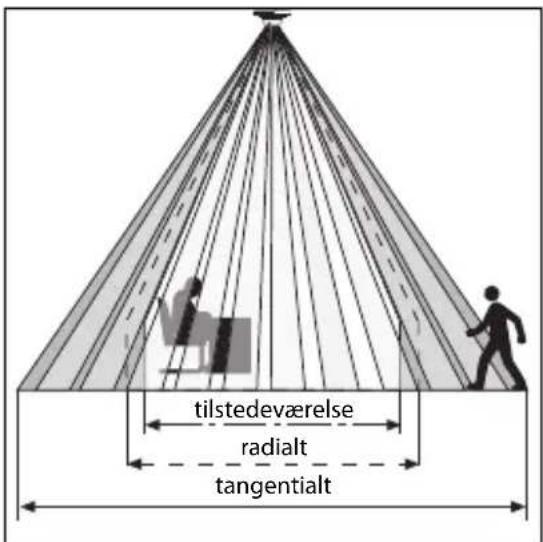

Overvägningsområde

En sikker registrering af personer afhænger hovedsageligt af linse-elementernes antal, beskaffenhed og placering. IR Quattro og registreringskvadratet på 49 m ² , der har 13 niveauer med 1760 koblingszoner, registrerer selv de mindste bevægelser. IR Quattro

HD og registreringskvadratet på 64 m ² , har over 4800 koblingszoner og præciserer ydelsesspektret. Med indstillingen ved potentiometeret er der mulighed for at tilpasse disse rækkevidder til individuelle krav. På grund af det kvadratiske registreringsom-

råde og muligheden for at sammenkoble master/slave-varianterne muliggøres en enkel, hurtig og optimal planlægning af rummet.

Elektrisk installation/automatisk drift

Ved valg af ledninger overholdes altid installationsforskrifterne iht. VDE 0100 (se Sikkerhedsanvisninger på side 90). Ved ledningsføring af tilstedeværelsessensorerne gælder: Iht. VDE 0100 520 stk. 6 må der til ledningsføringen

mellem sensor og elektr. forkoblingsenhed anvendes en multiledning, der både indeholder netspændingsledningerne samt styreledningerne (f.eks. NYM 5 x 1,52). Netledningen må maksimalt have en diameter på 10 mm.

Nettilslutningsklemmens klemmeområde er konstrueret til maks. 2 x 2,5 mm ² . Ved installation af AP-modellen skal der forkobles et beskyttelsesrelæ (16 A).

Mål (b x h x d):	120 x 120 x 76 mm
Netspænding:	230 240 V/60 HzV/50 Hz
Effekt, udgang 1:(COM 1/COM 2)	Relæ 230 Vmaks. 2000 W ohmsk belastning ( = 1 )maks. 1000 VA ( = 0,5 )
Elektr. forkoblingsenh.:(COM 1/COM 1 AP/COM 2/DIM)	Tilkoblingsspidsstrøm maks. 800 A/200 μs30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)Overhold de elektr. forkoblingsenheders individuelle tilkoblingsstrømme!Ved en højere effekt skal der forkobles et relæ eller en kontaktor.
Effekt, udgang 2: Tilstedeværelse(kun COM 2)	maks. 230 W/230 Vmaks. 1A, ( = 1 ) for HLK (varmeanlæg/ventilation/klima)
Overvågningskvadrater:	IR Quattro	IR Quattro HD
	Tilstedeværelse: maks. 4 x 4 m ( 16 m2 )Radialt: maks. 5 x 5 m ( 25 m2 )Tangentialt: maks. 7 x 7 m ( 49 m2 )	maks. 8 x 8 m ( 64 m2 )maks. 8 x 8 m ( 64 m2 )maks. 20 x 20 m ( 400 m2 )
Lysværdiindstilling:	10 – 1000 lux, ∞ / dagslys /DIM 100 – 1000 lux reguleringsværdi
Udgang 1:Tidsindstilling	30 sek. – 30 min., impulsmodus (ca. 2 sek.),IQ-modus (automatisk tilpasning til brugsprofile n)
Udgang 2:Tidsindstilling	kun COM2 til HLK0 sek. – 10 min. tilkoblingsforsinkelse1 min. – 2 timers efterløbstidAutomatisk rumovervågning
DIM:TidsindstillingStyreudgang:	30 sek. – 30 min.IQ-modus (automatisk tilpasning til brugsprofilen)1 – 10 V / maks. 50 elektr. forkoblingsenheder, maks. 100 mA
Monteringshøjde:(loftmontering)	2,5 m – 8 m (IR Quattro)2,5 m – 10 m (IR Quattro HD)
Anvendelse:	Indendørs i bygninger
Sensorik:	13 registreringsniveauer, 1760 koblingszoner (IR Quattro)13 registreringsniveauer, 4800 koblingszoner (IR Quattro HD)
Kapslingsklasse:	IP 20
Beskyttelsesklasse:	II
Temperaturområde:	0 °C til +40 °C

DK

Testdriften har prioritet i forhold til alle andre indstillinger på tilstedeværelsessensoren og anvendes til kontrol af funktionen samt registreringsområdet. Tilstedeværelsessensoren tilkob-

ler, uafhængigt af lysstyrken, belysningen med en efterløbstid på ca. 8 sek. ved bevægelse i rummet. (blå LED blinker ved registrering). I normaldrift gælder alle individuelt indstillede

potentiometerværdier. Også uden tilsluttet belastning kan tilstedeværelsessensoren indstilles vha. den blå LED.

DIP 2

Halvautomatisk (MAN) / fuldautomatisk (AUTO)

Lyset slukker kun automatisk. Tilkoblingen sker manuelt, lyset skal tændes med tasten og forbli-

ver tændt i den efterløbstid, der er indstillet ved potentiometeret. (tryk/aktiver 2 x, 4 timer TIL).

Lyset tænder og slukker automatisk afhængigt af lysstyrke og tilstedeværelse. Lyset kan altid tændes og slukkes manuelt. I den forbindelse afbrydes auto-

matikken kortvarigt. Uafhængigt af de indstillede værdier forbliver lyset ved manuel tryk på tasten tændt i 4 timer (tryk 2 x) eller slukket (tryk 1 x). Ved tryk

på tasten inden de 4 timer er udløbet, skifter tilstedeværelses-sensor IR Quattro til normal sensordrift.

DIP 3

Tast/kontakt

Anviser sensoren, hvordan det indgående signal skal vurderes. Ved tildeling af eksterne taster/kontakter kan sensoren bruges som halvautomat og til hver en tid overstyres manuelt.

■ Enten drift med tast eller kontakt
■ Mulighed for flere taster ved en styreindgang
■ Anvend kun lystryktaster med nulledertilslutning

■ Ledningslængde mellem sensor og kontakt < 50 m

DIP 4

Tast ON/ON-OFF

På position ON-OFF kan lyset altid tændes og slukkes manuelt (undtagelse impulsmodus: ingen manuel slukning).

På position ON er manuel slukning ikke længere mulig. Ved hvert tryk på tasten startes efterløbstiden på ny.

DIM

DIP 5

Permanent belysning ON/OFF

Sørger for et ensartet lysstyrkeniveau. Sensoren måler det eksisterende dagslys og tilkobler en passende mængde kunstigt lys,

så det ønskede lysstyrkeniveau opnås. Hvis andelen af dagslys ændrer sig, tilpasses det tilkoblede, kunstige lys. Tilkoblingen sker

ud over andelen af dagslys afhængigt af tilstedeværelsen.

Funktioner – Indstillinger via potentiometre

COM 1 + COM 2

Potentiometer ⑤

Skumringsindstilling

Den ønskede reaktionsværdi kan indstilles trinløst fra ca. 10 – 1000 lux.

Indstillingsknap helt til højre: MAKS. drift i dagslys Indstillingsknap helt til venstre: MIN. natmodus

Afhængig af monteringssted kræves der muligvis en korrektion af indstillingen med 1-2 skalastreger.

Eksempler på anvendelse Nominelle lysstyrker
Natmodus min.
Entreer, indgangshaller	1
Trapper, rulletrapper, rullende fortove	2
Vaskerum, toiletter, rum med elektriske installationer, kantiner	3
Salgsområde, børnehaver, sportshaller	4
Arbejdsområder: Kontorlokaler, konference- og møderum, fint monteringsarbejde, køkkener	5
Synsintensive arbejdsområder:Laboratorium, teknisk tegning, præcisionsarbejde	>=6
Drift i dagslys	maks.

Henvisning: Afhængig af monteringssted kræves der muligvis en korrektion af indstillingen med 1 - 2 skalastreger. Lysstyrkemålingen foretages ved sensoren.

Potentiometer ⑥

Tidsindstilling

Efterløbstid udgang 1 indstillingsværdi 30 sek. – 30 min.

Den ønskede efterløbstid kan indstilles trinløst fra min ca. 30 sek. – maks. 30 min. Efter 3 min. måles egenlyset.

Ved overskridelse af værdien slukker sensoren, när efterløbstiden er udløbet.

DK

Impulsmodus (med undtagelse af DIM) ∥

Når indstillingsknappen står på ∥ (helt til venstre) befinder apparatet sig i impulsmodus, dvs. at udgangen tilkobles i ca. 2 sek. (f.eks. ved

en lysautomat i en trappeopgang). Herefter registrerer sensoren ingen bevægelser i ca. 8 sek. På grund af egenblænding, der opstår pga.

eksternt lys er der her kun mulighed for dagsmodus.

IQ-modus

Helt til højre: Efterløbstiden tilpasser sig dynamisk, selvlærende til brugerreaktionen.

Den optimale tidscyklus findes via en lærealgoritme.

Den korteste tid er 2 min., den længste 20 min.

COM 2

Potentiometer ⑦

Efterløbstid udgang 2 HLK

• Indstillingsværdi 1 min. – 2 timer.
  • Helt til højre: maks.
  • Helt til venstre: min.

Potentiometer ⑧

Tilkoblingsforsinkelse udgang 2 HLK

• Indstillingsværdi 0 sek. – 10 min.
• Helt til højre: Rumovervågning
  • Helt til venstre: 0 sek. (FRA)

Ved indstillingen „Overvågning" reduceres følsomheden for udgangen „Tilstedeværelse“. Kontakten lukker først ved tydelig bevægelse og signalerer med høj sikkerhed tilstedeværelsen af personer.

Efterløbstiden forbliver fortsat aktiv. Tilkoblingsforsinkelsen er ikke aktiv.

Potentiometer ⑮

Grundstyrke (DIM-variant)

Muliggør ved underskridelse af den indstillede lysniveauværdi en grundbelysning for den indstillede efterløbstid. Denne er dæmpet til ca. 10 % af den maksimale lysstyrke. Ved tilstedeværelse skifter sensoren enten til 100 % lysstyrke (regulering af permanent belysning OFF) eller regulerer til den forindstillede lysniveauværdi (regulering af permanent belysning ON). Hvis der ikke registreres en bevægelse, dæmper sensoren atter til grundstyrken efter udløb af efterløbstiden. Denne slukkes, når efterløbstiden (1 min. – 30 min.) er udløbet eller lysniveauværdien overskrides pga. tilstrækkeligt dagslys. I indstillingen ON tænder og slukker sensoren grundstyrken direkte ved underskridelse af lysniveauværdien.

Rækkeviddeindstilling

Tilpasning af rækkevidden til individuelle krav.

Se tabellen Tekniske data Indstilling af individuelle krav side 4 – 5.

Parallelkoblinger

tider og lysstyrkekoblingsværdier indstilles individuelt ved hver master. Koblingsbelastningen opdeles på de enkelte mastere. Tilstedevæ-

relsen registreres fortsat af alle sensorer i fællesskab. Tilstedevæ-relsesudgangen kan måles ved en vilkårlig master.

14.2 Master/slave

gen af lysstyrken i rummet sker udelukkende på masteren. Slaverne meddeler bevægelsesregistre- ringen til masteren. Tilkoblingen af

belysningen eller HLK-anlægget sker udelukkende via masteren.

⑭3 To sensorer ved ekstern lysautomat på trappen

Med fjernbetjeningen (ekstraudstyr) kan du nemt aktivere funktioner nede fra jorden.

Henvisning: Impulsmodus kan ikke overskrives af fjernbetjeningen. Sluk impulsmodus manuelt.

Fjembetjening tilstedeværelses- sensor: EAN-nr: 4007841 000387

Driftsforstyrrelser

Fejl Årsag Afhjælpning
Lampen tænder ikke	Ingen tilslutningsspændingLux-værdi indstillet for lavtIngen bevægelses-registrering	Kontroller tilslutnings-spændingen g lux-værdien langsomt indtil lyset tændesSørg for at der er frit udsyn til sensorenKontroller overvågnings-området
Lampen slukker ikke	Lux-værdi for højEfterløbstiden udløberForstyrrende varmekilder f.eks.:Varmeblæsere, åbne døre og vinduer, husdyr, elpærer/halogenpærer, genstande der bevæger sig	Indstil en lavere lux-værdiAfvent efterløbstiden, indstil eventuelt en kortere efterløbstidAfdæk stationære støjkilder med en mærkat
Sensoren slukker trodstilstedeværelse	Efterløbstiden er for kortLystærskel for lav	g efterløbstiden endr skumringsindstillingen
Sensor slukker for sent	Efterløbstiden er for lang	Reducer efterløbstiden
Sensoren tænder for sent ved frontal bevægelsesretning	Rækkevidden ved frontal bevægelsesretning er reduceret	Monter yderligere sensorerReducer afstanden mellem to sensorer
Sensoren tænder ikke ved tilste-deværelse selv om det er mørkt	For lav lux-værdi er valgt	Er sensor deaktiveret med kontakt/tast ?Halvautomatisk ? g lysstyrkegrænsen

CE Konformitetserklæring

Dette produkt er i overensstemmelse med

• lavspændingsdirektivet 2006/95/EF
• EMC-direktivet 2004/108/EF
• RoHS-direktivet 2002/95/EF.

Funktionsgaranti

Dette Steinel-produkt er fremstillet med største omhu, afprøvet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklage-lig beskaffenhed og funktion.

Garantien gælder i 36 måneder fra den dag, sensoren er blevet solgt til forbrugeren. Ved materiale- og fabrikationsfejl ydes garantien gennem reparation eller ombytning efter vort valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, som skyldes ukorrekt behandling og vedligeholdelse. Garantien omfatter ikke følgeskader på fremmede genstande.

Der ydes kun garanti mod forevisning af bon eller kvittering (med dato og stempel). Apparatet skal være intakt og indpakket forsvarligt samt der skal vedlægges en kort fejlbeskrivelse, når det fremsendes til værkstedet.

Reparationsservice:

Efter garantiperiodens udløb eller ved fejl, der ikke er dækket af garantien, kan sensoren blive repareret på vores værksted. Sørg for, at produktet er pakket forsvarligt ind under forsendelsen til nærmeste serviceværksted.
