ST 349 - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements
Marque	Steinel
Modèle	ST 349
Dimensions (L x H x P)	100 mm x 80 mm x 80 mm
Poids	150 g
Alimentation	230 V AC, 50 Hz
Puissance max. de l'éclairage commandé	2000 W (lampe à incandescence), 1000 VA (fluocompacte)
Portée de détection	12 m (tangentielle), 8 m (frontale)
Angle de détection	180°
Technologie de détection	Infrarouge passif (PIR)
Seuil de luminosité réglable	2 à 2000 lux
Temporisation réglable	5 s à 15 min
Protection	IP44 (résistant aux intempéries)
Température de fonctionnement	-20 °C à +50 °C
Fonctions principales	Détection de mouvement, allumage/extinction automatique, réglages de luminosité et temporisation
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation et câblage doivent être effectués par un électricien qualifié. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Les pièces détachées ne sont pas disponibles individuellement. En cas de panne, contacter le service après-vente Steinel.
Garantie légale	2 ans (conformité), extension possible sous conditions
Informations générales	Utilisation en extérieur (IP44). Convient pour allumer des luminaires. Détection des personnes et véhicules.

FOIRE AUX QUESTIONS - ST 349 STEINEL

Comment installer le détecteur de mouvements Steinel ST 349 ?

L'installation doit être réalisée par un électricien qualifié. Montez le détecteur à une hauteur de 2 à 2,5 m, avec un angle de détection orienté vers la zone souhaitée. Raccordez les fils conformément au schéma fourni : phase (L), neutre (N) et fils de la lampe. Consultez la notice d'utilisation pour plus de détails.

Quelle est la portée du détecteur ST 349 ?

La portée maximale est de 12 mètres en mouvement tangentiel et de 8 mètres en approche frontale. Ces valeurs peuvent varier selon les conditions environnantes (température, vent).

Comment régler le seuil de luminosité ?

Utilisez le potentiomètre LUX situé sous le capot. Tournez-le pour définir le niveau de luminosité à partir duquel le détecteur s'active. Par exemple, réglez sur soleil (jour) pour un fonctionnement permanent, ou sur lune (nuit) pour une activation uniquement dans l'obscurité.

Que faire si le détecteur ne s'éteint pas ?

Vérifiez d'abord le réglage de la temporisation : elle peut être trop longue (max 15 min). Assurez-vous également que le seuil de luminosité est correct (trop élevé en journée). Si le problème persiste, vérifiez qu'aucune source de chaleur (ex. bouche d'aération) ne déclenche le détecteur en continu.

Le détecteur ne s'allume pas du tout, que faire ?

Vérifiez l'alimentation électrique : le fusible ou le disjoncteur est-il activé ? Testez la lampe sur une autre prise. Contrôlez également les réglages du détecteur : le seuil LUX doit être réglé pour l'obscurité (lune) et la temporisation pour une durée suffisante (ex. 30 s). Si rien ne fonctionne, l'appareil peut être défectueux.

Quel type de lampe peut-on brancher sur le ST 349 ?

Le détecteur peut commander des lampes à incandescence jusqu'à 2000 W, des lampes fluocompactes jusqu'à 1000 VA, ainsi que des LED (consultez la notice pour la puissance max. en LED). Utilisez un câble de section adaptée (min. 1,5 mm²).

Comment nettoyer le détecteur ?

Nettoyez régulièrement la lentille et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques, d'abrasifs ou de nettoyants à base d'alcool. Évitez les jets d'eau directs.

Le détecteur se déclenche alors qu'il n'y a personne, pourquoi ?

Cela peut être dû à des sources de chaleur ou de mouvement : branches d'arbres, animaux, variations de température (vent chaud/froid). Vérifiez également l'angle de détection et réduisez la portée si nécessaire. Installez le détecteur loin des bouches de chauffage ou de climatisation.

Peut-on utiliser ce détecteur en intérieur ?

Oui, le ST 349 est conçu pour une utilisation en extérieur (IP44) mais peut être utilisé en intérieur. Assurez-vous simplement que les conditions ambiantes ne dépassent pas la plage de température (-20 °C à +50 °C).

Où trouver le schéma de raccordement ?

Le schéma est fourni dans la notice d'utilisation papier ou disponible en PDF sur le site Steinel. Il indique les connexions pour la phase (L), le neutre (N) et la charge de la lampe. Respectez impérativement les codes couleur ou les repères pour éviter tout court-circuit.

MODE D'EMPLOI ST 349 STEINEL

	IR Quattro IR Quattro HD
	PresenceRadialTangential		PresenceRadialTangential
2,50 m 1		2,6 m x 2,6 m 2,6 m x 2,6 m 2,8	m x 2,8 m 3,6 m	x 3,6 m 3,6 m x	3,6 m 4 m x 4 m
	2	2,9 m x 2,9 m 2,9 m x 2,9 m 2,8	m x 2,8 m 4 m x	4 m 4 m x 4 m	4 m x 4 m
	3	3,2 m x 3,2 m 3,2 m x 3,2 m 2,8	m x 2,8 m 4,6 m	x 4,6 m 4,6 m x	4,6 m 5 m x 5 m
	4	3,4 m x 3,4 m 3,4 m x 3,4 m 3,8	m x 3,8 m 5,2 m	x 5,2 m 5,2 m x	5,2 m 6 m x 6 m
	5	3,6 m x 3,6 m 3,8 m x 3,8 m 4,7	m x 4,7 m 5,8 m	x 5,8 m 5,8 m x	5,8 m 8 m x 8 m
	6	4,1 m x 4,1 m 4,2 m x 4,2 m 5,6	m x 5,6 m 6,8 m	x 6,8 m 6,8 m x	6,8 m 13 m x 13 m
	7	4,7 m x 4,7 m 4,7 m x 4,7 m 6,6	m x 6,6 m 7,8 m	x 7,8 m 7,8 m x	7,8 m 18 m x 18 m
2,80 m 1		2,8 m x 2,8 m 2,8 m x 2,8 m 2,8	m x 2,8 m 3,8 m	x 3,8 m 3,8 m x	3,8 m 4 m x 4 m
	2	3,1 m x 3,1 m 3,1 m x 3,1 m 3 m	x 3 m 4,4 m x 4,4 m	x 4,4 m x 4,4	m 4,5 m x 4,5 m
	3	3,5 m x 3,5 m 3,5 m x 3,5 m 3,8	m x 3,8 m 5,1 m	x 5,1 m 5,1 m x	5,1 m 5,5 m x 5.5 m
	4	3,9 m x 3,9 m 3,9 m x 3,9 m 4,5	m x 4,5 m 5,5 m	x 5,5 m 5,5 m x	5,5 m 6,5 m x 6.5 m
	5	4,2 m x 4,2 m 4,2 m x 4,2 m 5,4	m x 5,4 m 5,9 m	x 5,9 m 5,9 m x	5,9 m 8,5 m x 8.5 m
	6	4,4 m x 4,4 m 4,4 m x 4,4 m 6,1	m x 6,1 m 6,9 m	x 6,9 m 6,9 m x	6,9 m 17 m x 17 m
	7	4,7 m x 4,7 m 4,7 m x 4,7 m 7,1	m x 7,1 m 7,9 m	x 7,9 m 7,9 m x	7,9 m 20 m x 20 m
3,00 m 1		2,8 m x 2,8 m 2,8 m x 2,8 m 2,8	m x 2,8 m 4 m x	x 4 m 4 m x 4 m	4 m x 4 m
	2	3,2 m x 3,2 m 3,3 m x 3,3 m 3,3	m x 3,3 m 4,8 m	x 4,8 m 4,8 m x	4,8 m 5 m x 5 m
	3	3,6 m x 3,6 m 3,8 m x 3,8 m 4,7	m x 4,7 m 5,6 m	x 5,6 m 5,6 m x	5,6 m 6 m x 6 m
	4	3,7 m x 3,7 m 4,2 m x 4,2 m 5,4	m x 5,4 m 5,8 m	x 5,8 m 5,8 m x	5,8 m 7 m x 7 m
	5	3,8 m x 3,8 m 4,7 m x 4,7 m 6,1	m x 6,1 m 6 m x	x 6 m 6 m x 6 m	9 m x 9 m
	6	4,2 m x 4,2 m 4,7 m x 4,7 m 6,6	m x 6,6 m 7 m x	x 7 m 8 m x 8 m	20 m x 20 m
	7	4,2 m x 4,2 m 4,8 m x 4,8 m 7 m	x 7 m 8 m x 8 m	x 8 m x 8 m 22 m	x 22 m
3,50 m 1		2,8 m x 2,8 m 4,7 m x 4,7 m 4,7	m x 4,7 m 4,8 m	x 4,8 m 5 m x 5	m 6 m x 6 m
	2	3,2 m x 3,2 m 5,2 m x 5,2 m 5,6	m x 5,6 m 5 m x	x 5 m 5,5 m x 5,5	m 6 m x 6 m
	3	3,6 m x 3,6 m 5,6 m x 5,6 m 7,5	m x 7,5 m 5,4 m	x 5,4 m 6 m x 6	m 6 m x 6 m
	4	3,7 m x 3,7 m 6,6 m x 6,6 m 9,1	m x 9,1 m 5,8 m	x 5,8 m 7 m x 7	m 9,5 m x 9,5 m
	5	3,8 m x 3,8 m 7,1 m x 7,1 m 9,9	m x 9,9 m 6,2 m	x 6,2 m 8 m x 8	m 13 m x 13 m
	6	4,2 m x 4,2 m 7,5 m x 7,5 m 11	m x 11 m 7,2 m	x 7,2 m 9,5 m x	9,5 m 20,5 m x 20,5 m
	7	4,2 m x 4,2 m 8,6 m x 8,6 m 12	m x 12 m 8,2 m	x 8,2 m 11 m x 1	11 m 28 m x 28 m

⑨

		IR Quattro IR Quattro HD
		PresenceRadialTangential		PresenceRadialTangential
4,00 m 1		-3,8 m	x3,8 m 3,8 m x 3,8 m - 6 m x 6	m 7 m x 7 m
	2	-3,8 m	x3,8 m 4,7 m x 4,7 m - 6 m x 6	m 7,5 m x 7,5 m
	3	-3,8 m	x3,8 m 5,6 m x 5,6 m - 6 m x 6	m 8 m x 8 m
	4	-4,7 m	x4,7 m 7,5 m x 7,5 m - 7 m x 7	m 12 m x 12 m
	5	-4,7 m	x4,7 m 7,5 m x 7,5 m - 8 m x 8	m 15 m x 15 m
	6	-5,6 m	x5,6 m 8,5 m x 8,5 m - 8 m x 8	m 20 m x 20 m
	7	-7,5 m	x7,5 m 10 m x 10 m - 8,4 m x 8	,4 m 24 m x 24 m
5,00 m 1		- - -	-6 m x 6 m 8 m x 8 m
	2	- - -	-6,3 m x 6,3 m 11 m x 11 m
	3	- - -	-6,7 m x 6,7 m 14 m x 14 m
	4	- - -	-7 m x 7 m 17 m x 17 m
	5	- - -	-7,4 m x 7,4 m 20 m x 20 m
	6	- - -	-7,7 m x 7,7 m 24 m x 24 m
	7	- - -	-8,1 m x 8,1 m 27 m x 27 m
6,00 m 1		- - -	-7 m x 7 m 9 m x 9 m
	2	- - -	-7,1 m x 7,1 m 12 m x 12 m
	3	- - -	-7,3 m x 7,3 m 16 m x 16 m
	4	- - -	-7,4 m x 7,4 m 19 m x 19 m
	5	- - -	-7,5 m x 7,5 m 23 m x 23 m
	6	- - -	-7,7 m x 7,7 m 26 m x 26 m
	7	- - -	-7,8 m x 7,8 m 30 m x 30 m
8,00 m 1		- - -	-7,4 m x 7,4 m 11 m x 11 m
	2	- - -	-7,5 m x 7,5 m 15 m x 15 m
	3	- - -	-7,7 m x 7,7 m 19 m x 19 m
	4	- - -	-7,8 m x 7,8 m 24 m x 24 m
	5	- - -	-7,9 m x 7,9 m 28 m x 28 m
	6	- - -	-8,1 m x 8,1 m 32 m x 32 m
	7	- - -	-8,2 m x 8,2 m 36 m x 36 m

IR Quattro COM 2 / IR Quattro HD COM 2

IR Quattro DIM / IR Quattro HD DIM

14

14

143

Nous vous remercions de la confiance que vous avez témoignée à STEINEL en achetant ce détecteur. Vous avez choisi un article de très grande qualité, fabriqué, testé et conditionné avec leplus grand soin.

Avant de l'installer, veuillez lire attentivement ces instructions de montage. En effet, seules une installation et une mise en service correctement effectuées garantissent durablement un fonctionnement impeccable et fiable.

Nous souhaitons que votre nouveau détecteur STEINEL vous apporte entière satisfaction.

Consignes de sécurité

Avant toute intervention sur le détecteur, couper l'alimentation électrique!
Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

L'installation du détecteur implique une intervention sur le réseau électrique et doit donc être effectuée correctement et conformément à la norme NF C-15100.
Le raccordement B 1, B 2 est un contact de commutation pour circuits basse tension jusqu'à 1 A. Il devra être protégé de manière adéquate.

Au niveau de la sortie de commande DIM 1-10 V, uniquement des ballasts à signal de commande à potentiel divisé peuvent être utilisés.

Montage / Installation ☐ (v. ill. page 2)

Le détecteur est prévu pour un montage à l'intérieur, en pla-fond sous crépis. En encastré, avec PRO UP Box et en sailli avec l'AP Box. Les Box ne sont pas compris dans la livraison.

Les modules du détecteur et de charge sont livrés montés et devront être enfichés l'un sur l'autre après montage du module de charge et réglage des potentiomètres/dips. Ensuite, verrouiller le module du détecteur au moyen du dispositif de verrouillage il, éventuellement à l'aide d'un tournevis.

Accessoires :

Boîte pour parois creuses Kaiser,

N° EAN : 4007841 000370

Adaptateur de plafond à pinces,

N° EAN: 4007841 002855

Adaptateur sur crépi,

N° EAN: 4007841 000363

Corbeille de protection,

N° EAN : 4007841 003036

Télécommande service,

N° EAN: 4007841 000387

Télécommande utilisateur,

N° EAN: 4007841 003012

Description de l'appareil

Module de charge
Module du détecteur
Partie inférieure du détecteur
Interrupteur Dip

(1) Mode normal / mode test
(2) Fonctionnement semi-/entièrement automatique
(3) Touche/interrupteur
(4) Touche ON / ON-OFF
(5) Variante DIM Réglage éclairage permanent ON/OFF

Réglage de crépuscularité
□ Temporisation Sortie de commutation 1
Temporisation chauffage, aération, climatisation Sortie de commutation 2
Temporisation de démarrage chauffage, aération, climatisation Sortie de commutation 2
Réglage de la portée

B.1 Boîte pour parois creuses Kaiser, en option
102 Adaptateur de plafond à pinces, en option
Adaptateur sur crépi IP 54, en option
II Mécanisme de verrouillage
Montage/Installation

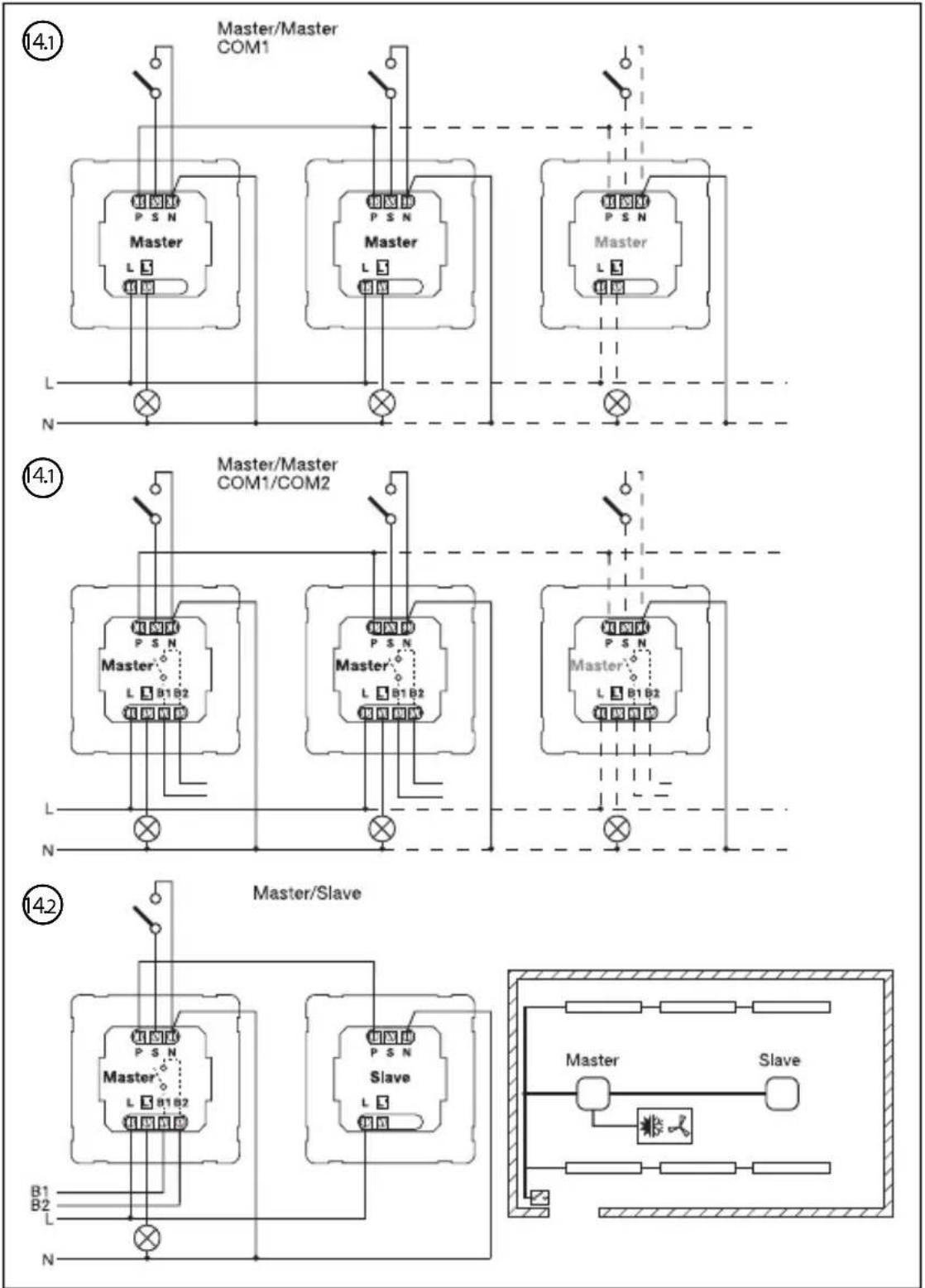

□ Branchements en parallèle
Temporisation Lumière d'orientation Variante DIM

Fonctionnement / Fonction de base

Les détecteurs de présence infra-rouge de la série Control PRO commandent l'éclairage et les systèmes de chauffage, aération, climatisation (uniquement COM 2) par ex. dans les bureaux, les écoles, les bâtiments privés ou publics, en fonction de la luminosité ambiante et de la pré-

sence de personnes. Le pyrodé- tecteur, grâce à une lentille hautement développée, permet d'obtenir une zone de détection carrée, adaptée à la pièce, à la- quelle même les plus petits mouvements n'échapperont pas. Les réglages des sorties de com- mutation et le réglage de la por-

tée du détecteur de présence sont effectués au moyen du potentiomètre (Poti) et les interrupteurs Dip ou bien de la télécommande en option. Le détecteur Présence Control se distingue par une consommation extrêmement faible d'électricité propre.

Presence Control PRO

IR Quattro COM 1 / COM 1 AP IR Quattro HD COM 1 / COM 1 AP

Une sortie de commutation en fonction de la valeur de lumino-sité préréglée et de la présence.

Possibilité de réglage :

• Valeur de luminosité de consigne
• Temporisation,

mode à impulsions, mode IQ

Presence Control PRO

IR Quattro COM 2 IR Quattro HD

Une sortie de commutation comme le COM1. Et une deuxième sortie pour le chauffage / aération / climatisation uniquement dépendant de la présence.

Possibilité de réglage :

• Temporisation
• Temporisation de démarrage
• Surveillance de la pièce

Presence Control PRO

IR Quattro DIM IR Quattro HD DIM

Une sortie de commutation en fonction de la valeur de luminosité déterminée et de la présence.

Possibilité de réglage :

• Valeur de luminosité
• Temporisation, mode IQ
• Lumière d'orientation
• Réglage éclairage permanent

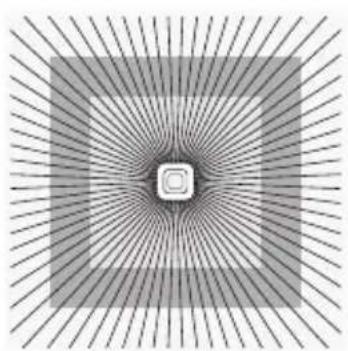

Zone de détection

La détection de présence parfaite dépend essentiellement du nombre, de la qualité et de la disposition des lentilles. L'IR Quattro avec un carré de détection de 49 m², disposé sur 13 niveaux avec 1760 zones de commutation, détecte même les moindres

mouvements. L'IR Quattro HD, avec un carré de détection de 64 m², dispose de 4800 zones de commutation et précise le spectre de puissance. Le réglage de la portée permet de satisfaire à de multiples exigences et de créer des périmètres de détection précis

(ex : Plateau de bureau). Grâce à la zone de détection carrée et à la possibilité de mise en réseau des variantes maître / esclave, une gestion d'éclairage rapide et optimale est réalisable.

Installation électrique / commande automatique

Lors de la sélection du câblage, respecter les directives d'installation de la norme NF-C 15100 (VDE 0100) (cf. consignes de sécurité page 30). Pour le câblage des détecteurs de présence les dispositions suivantes sont valables : Selon VDE 0100 520 (correspondant à NF -15100),

partie 6, une conduite multiple peut être utilisée pour le câblage entre détecteur et ballast, comprenant tant bien des conduites de raccord au secteur que des conduites de commande (par ex. NYM 5 x 1,52). Le diamètre de la conduite secteur ne doit pas dépasser 10 mm. La plage de

serrage de la borne de raccordement au secteur est conçue pour 2 x 2,5 mm² au maximum. Lors de l'installation de la variante sur crépi, il faut monter en amont un disjoncteur de protection de ligne (16 A).

Caractéristiques techniques

Dimensions (H x L x P) :	120 x 120 x 76 mm
Tension du réseau :	230 – 240 V, 50 Hz/60 Hz
Puissance, sortie de commutation 1 :(COM 1/COM 2)	relais 230 Vmax. 2000 W charge ohmique ( = 1 )max. 1000 VA ( = 0,5 )
Ballast :(COM 1/COM 1 AP/COM 2/DIM)	courant maximum de démarrage max. 800 A/200 μs30 x (1 x 18 W), 25 x (2 x 18 W)25 x (1 x 36 W), 15 x (2 x 36 W)20 x (1 x 58 W), 10 x (2 x 58 W)Prendre en compte les courants individuels de démarragedes ballasts!Pour des puissances d'éclairage plus importantes,installer en série un relais ou un contacteur.
Puissance, sortie de commutation 2 :(uniquement COM 2)	présencemax. 230 W/230 Vmax. 1A, ( = 1 ) pour chauffage/aération/climatisation
Carrés de détection :	IR Quattro	IR Quattro HD
	Présence : max. 4 x 4 m (16 m3 )Radial : max. 5 x 5 m (25 m3 )Tangentiel : max. 7 x 7 m (49 m3 )	max. 8 x 8 m (64 m3 )max. 8 x 8 m (64 m3 )max. 20 x 20 m (400 m2 )
Réglage de la valeur d'éclairage :	10 – 1000 lux, ∞ / lumière diurne /DIM 100 – 1000 lux seuil de réglage
Sortie de commutation 1 :Temporisation	30 s – 30 min., mode à impulsions (env. 2 s),mode IQ (adaptation automatique au profil d'utilisation)
Sortie de commutation 2 :Temporisation	uniquement COM2 pour chauffage/aération/climatisation0 s – 10 min. temporisation de démarragetemporisation 1 min. – 2 h.Surveillance automatique de la pièce
DIM :Temporisation	30 s – 30 min.,mode IQ (adaptation automatique auprofil d'utilisation)
Sortie de commande :	1 – 10 V / 50 ballasts max. (100 mA max.)
Hauteur de montage :(montage au plafond)	2,5 m – 8 m (IR Quattro)2,5 m – 10 m (IR Quattro HD)
Emplacement :	à l'intérieur des bâtiments
Système de détection :	- 13 niveaux de détection,1760 zones de commutation (IR Quattro)- 13 niveaux de détection,4800 zones de commutation (IR Quattro HD)
Indice de protection :	IP 20 (IP54 avec AP Box)
Classe :	II
Intervalle de température :	0°C à +40°C

LL

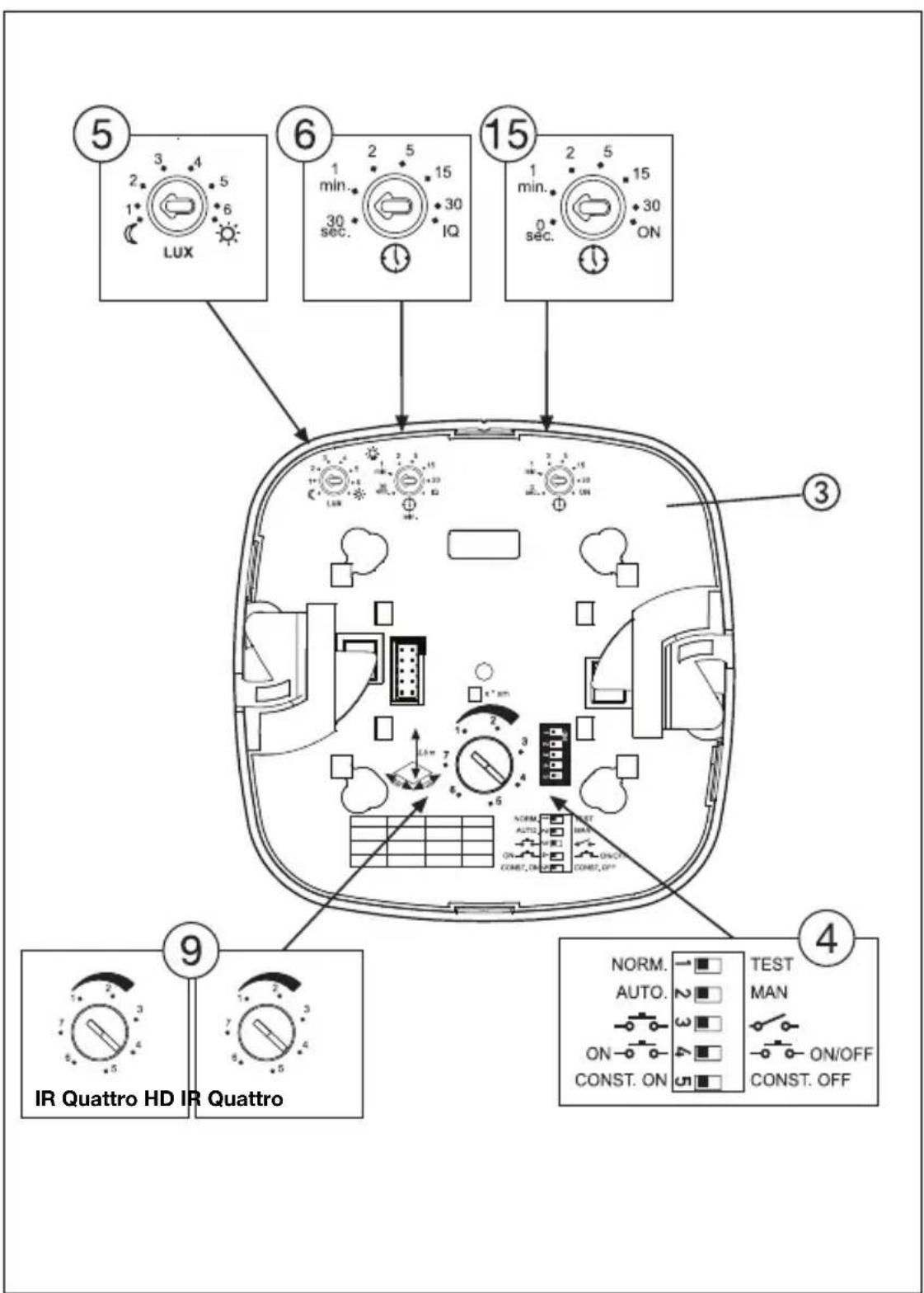

Fonctions – Réglages par interrupteur DIP

COM 1 + COM 2

DIP 1

Mode normal / mode test (NORM / TEST)

Le mode test est prioritaire devant tous les autres réglages du détecteur de présence et sert à contrôler le bon fonctionnement et la zone de détection. Indépendamment de la lumino-

sité, le détecteur de présence allume la lumière dans la pièce en cas de mouvement pour une durée de poursuite d'env. 8 s. (La LED bleue clignote en cas de détection). En mode normal,

toutes les valeurs réglées individuellement sur le potentiomètre sont valables. Également sans raccordement de charge, le détecteur de présence peut être réglé au moyen de la LED bleue.

DIP 2

Semi-automatique (MAN) / entièrement automatique (AUTO)

Semi-automatique : (MAN)

L'éclairage ne s'éteint qu'automatiquement. La lumière est allumée manuellement par

actionnement de touche et reste allumée pour la durée de poursuite réglée sur le potentio-

mètre. (appuyer/commuter 2 x / 4 heures ALLUMÉ).

Entièrement automatique : (AUTO)

En fonction de la luminosité et de la présence, l'éclairage s'allume et s'éteint automatiquement. Il peut être actionné manuellement à tout moment. Pour cela, le système automatique d'allumage est interrompu

momentanément. Indépendamment des valeurs programmées, la lumière reste, en cas d'actionnement manuel de la touche, allumée pendant 4 heures (appuyer 2 x) ou éteinte (appuyer 1 x).

En cas d'actionnement de touche avant écoulement des 4 heures, le Presence Control IR Quattro passe à nouveau au fonctionnement normal par détecteur.

DIP 3

Touche/interrupteur

Avise le détecteur comment éva- luer le signal entrant. Des touches/ interrupteurs externes peuvent être attribués afin d'utiliser le détecteur en mode semi-au- matique pouvant être actionné manuellement à tout moment.

Au choix, fonctionnement avec touche ou interrupteur

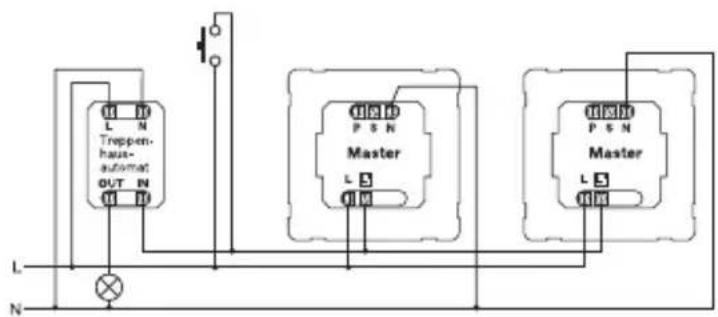

■ Sur une sortie de commutation, plusieurs touches sont possibles
Utiliser le bouton-poussoir lumineux uniquement avec raccordement neutre

■ Longueur de conduite entre détecteur et interrupteur < 50 m

DIP 4

Touche ON/ON-OFF

En position ON-OFF, l'éclairage peut être allumé ou éteint manuellement à tout moment (exception mode à impulsions :

pas d'extinction automatique). En position ON, une extinction manuelle n'est plus possible. À chaque actionnement de

touche, la temporisation démarre à nouveau.

DIM

DIP 5

Éclairage permanent ON/OFF

Assure un niveau de luminosité constant. Le détecteur mesure la lumière diurne actuelle et y ajoute l'intensité lumineuse artifielle nécessaire afin d'atteindre

le degré de luminosité souhaité. La lumière artificielle ajoutée est adaptée dès que le niveau de lumière diurne change. La commutation de la lumière artificielle

se fait en fonction du degré de luminosité diurne et de la présence de personnes.

Fonctions – Réglages par potentiomètres

COM 1 + COM 2

Potentiomètre ⑤

Réglage de crépuscularité

La luminosité de déclenchement souhaitée peut être réglée en continu d'env. 10 – 1000 lux.

Bouton de réglage en butée à droite : MAX fonctionnement diurne

Bouton de réglage butée à gauche :

MIN fonctionnement nocturne

Selon le lieu d'installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire.

LL

Exemples d'utilisation Valeurs de luminosité de consigne
Fonctionnement nocturne	min
Couloirs, entrées	1
Escaliers, escaliers roulants, bandes roulantes	2
Salles d'eau, toilettes, salles de connections, cantines	3
Zones de vente, jardins d'enfants, pièces de maternelle, gymnases	4
Zones de travail : salles de bureaux, de conférence et d'entretien, salles pour travaux de montage de précision, cuisines	5
Zones de travail exigeant une bonne visibilité : laboratoires, postes de travail pour dessins techniques ou travaux de précision	>=6
Fonctionnement diurne	max.

Note : Selon le lieu d'installation, une correction du réglage à raison de 1 à 2 traits sur l'échelle graduée peut s'avérer nécessaire. La luminosité est mesurée par le détecteur.

Potentiomètre ⑥

Temporisation

Temporisation sortie de commutation 1

Valeur de réglage 30 s – 30 min.

La temporisation souhaitée peut être réglée en continu d'env.

30 s min. à 30 min. max.

Après 3 min. la lumière propre est mesurée. Si le seuil est dépassé, le détecteur éteint la lumière après écoulement de la durée de poursuite.

Mode à impulsions (hormis DIM) ∥

Si vous réglez l'appareil sur ∩ (butée à gauche), il est en mode à impulsions, c'est-à-dire que la sortie sera mise sous tension

pendant 2 s environ (p. ex. pour une minuterie de cage d'escalier). Ensuite, le détecteur ne réagit pas aux mouvements pendant 8 s

environ. En raison de l'éblouissement par lumière étrangère, uniquement un fonctionnement diurne est possible.

Mode IQ

En butée à droite : La temporisation s'adapte de manière dynamique, par autoapprentissage, au comportement de l'utilisateur.

Le cycle temporaire optimum est établi par un algorithme d'apprentissage.

La durée minimum est de 2 min., maximum de 20 min.

COM 2

Potentiomètre ⑦

Temporisation sortie de commutation 2 chauffage, aération, climatisation

• Valeur de réglage 1 min. - 2 h.
- En butée à droite : max.
- En butée à gauche: min

Potentiomètre ⑧

Temporisation de démarrage sortie de commutation 2 chauffage, aération, climatisation

• Valeur de réglage 0 s – 10 min.
- En butée à droite : Surveillance dela pièce
- En butée à gauche : 0 s (ARRÊT)

Lorsque la fonction « Surveillance » est sélectionnée, la sensibilité de la sortie de commutation « Présence » est réduite. Le contact est effectué uniquement en cas de mouvement sensible et signalise de façon très sûre la présence de personnes.

La temporisation reste active. La temporisation de démarrage est inactive.

Potentiomètre ⑮

Luminosité de base (variante DIM)

Lorsque la valeur mesurée est inférieure à la valeur de luminosité pré-réglée, cette fonction permet de choisir une luminosité de base pour la durée de poursuite. La luminosité de base a une intensité maximum de 10 % de l'intensité lumineuse. En cas de présence, le détecteur passe soit à une intensité lumineuse de 100 % (éclairage permanent en position ARRÊT) ou à la valeur de luminosité pré-réglée (éclairage permanent en position MARCHE). Dès qu'aucun mouvement n'est plus détecté, l'appareil réduit l'intensité lumineuse à nouveau jusqu'à la valeur de luminosité de base. Celle-ci est éteinte lorsque la durée de poursuite est écoulée (1 à 30 minutes) ou lorsque la lumière diurne dépasse la valeur de luminosité pré-réglée. En position MARCHE, le détecteur commute la luminosité de base directement lorsque la valeur mesurée est inférieure à la valeur de luminosité.

Réglage de la portée

Adaptation de la portée aux exigences individuelles.

Cf. tableau Caractéristiques techniques Réglage exigences individuelles pages 4 – 5.

Branchements en parallèle

Lorsque plusieurs détecteurs sont utilisés, ils doivent être branchés à la même phase!

Au maximum 10 détecteurs peuvent être branchés en parallèle.

14.1 Maître / maître

Dans un branchement en parallèle, plusieurs maîtres peuvent être utilisés. Chaque maître commute son groupe lumineux selon son propre mesurage de luminosité. Les tem-

porisations de démarrage et les valeurs lumineuses de commutation sont réglées individuellement pour chaque maître. La charge de commutation est répartie sur les diffé-

rents maître. La présence est toujours détectée par tous les détecteurs. La sortie de présence peut être prélevée par un maître quelconque.

14.2 Maître / esclave

La configuration maître / esclave permet de surveiller de grandes pièces (charge connectée = maître, pas de charge = esclave). L'évalua-

tion de la luminosité de la pièce est effectuée uniquement au niveau du maître. Les esclaves indiquent la détection de mouvement au

maître. La commutation de l'éclairage ou de l'installation chauffage/aération/climatisation se fait uniquement par le maître.

14.3 Deux détecteurs sur minuterie externe d'escalier

Installation ancienne / installation modifiée

Lumière étrangère actionnée par touche. Pas de mode crépuscularité possible, uniquement fonctionnement diurne.

14.4 Détecteur sur minuterie d'escalier

14.5 Détecteur DIM

Télécommande

La télécommande (en option) permet de commander les fonctions confortablement à partir du sol.

Note : Le mode à impulsions ne peut être commandé par télécommande. Éteindre le mode à impulsions manuellement.

Télécommande Presence Control : N° EAN : 4007841 000387

Dysfonctionnements

Problème Cause Remède
La lumière ne s'allume pas	Pas de tension de raccordValeur en lux sélectionnée trop faiblePas de détection de mouvement	Vérifier la tension de raccordAugmenter la valeur en lux lentement jusqu'à ce que la lumière s'allumeAssurer une vue libre sur le détecteurVérifier la zone de détection
La lumière ne s'éteint pas	Valeur en lux trop élevéeLa temporisation touche à sa finSources de chaleur perturbantes par ex. : radiateur soufflant, portes et fenêtres ouvertes, animaux domestiques, ampoule / projecteur halogène, objets mouvants	Réduire la valeur en luxAttendre l'écoulement de la temporisation, la réduire le cas échéantMasquer les sources de brouillage avec des autocollants
Le détecteur s'éteint malgré une présence	Temporisation trop courteSeuil de luminosité trop faible	Augmenter la temporisationModifier le réglage de crépuscularité
Le détecteur s'éteint trop tard	Temporisation trop longue	Réduire la temporisation
Le détecteur s'allume trop tard en cas de sens de passage frontal	En cas de sens de passage frontal, la portée est réduite	Monter des détecteurs supplémentairesRéduire l'écart entre deux détecteurs
Le détecteur ne s'allume pas malgré abscurité et présence	Valeur en lux sélectionnée trop faible	Détecteur désactivé avec interrupteur / touche ?Mode semi-automatique ?Augmenter le seuil de clarté

CE Déclaration de conformité

Ce produit est conforme à

• la directive basse tension 2006/95/CE
• la directive compatibilité électromagnétique 2004/108/CE
• directive RoHS 2002/95/CE.

Garantie de fonctionnement

Ce produit Steinel a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés conformément aux directives en vigueur et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables.

La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrectes. Les dommages consécutifs causés à d'autres objets sont exclus de la garantie.

La garantie ne s'applique que si l'appareil non démonté est re-tourné à la station de service après-vente la plus proche, dans un emballage adéquat, accompagné d'une courte description de la panne, d'une facture ou d'un ticket de caisse portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine effectue également les réparations non couvertes par la garantie ou survenant après l'expiration de celle-ci. Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche.

GARANTIE

36 mois

DE FONCTIONNEMENT

NL

Gebruiksaanwijzing

Geachte klant,
