ST 2978 - Bevægelsesdetektor STEINEL - Gratis brugsanvisning og manual

Mærke	Steinel
Model	ST 2978 (Presence Control PRO HF 360 / DUAL HF)
Produkttype	Hyperfrekvens bevægelsesdetektor (5,8 GHz) til indvendigt loft
Mål (H x B x D)	120 x 120 x 76 mm
Forsyningsspænding	230-240 V, 50/60 Hz
Effekt udgang 1 (kontakt)	2000 W max (ohmsk belastning), 1000 VA (cos φ=0,5)
Effekt udgang 2 (COM 2)	230 W / 1 A max til CAC
Registreringsvinkel	360° med åbning på 140° (HF 360); dobbelt stråle til korridorer (DUAL HF)
Rækkevidde	HF 360: ∅ 8 m max; DUAL HF: 10 x 3 m pr. retning, kontinuerligt justerbar
Monteringshøjde	2,5 m - 3,5 m (loftmontage)
Tidsforsinkelse udgang 1	30 s - 30 min, impulstilstand (2 s), adaptiv IQ-tilstand
Tidsforsinkelse udgang 2 (CAC)	Forfølgelsestid 1 min - 2 timer; startforsinkelse 0 s - 10 min
Skumringsjustering	10 - 1000 lux (kontinuerligt)
Beskyttelsesklasse	IP20 (IP54 med valgfri påsætningsboks)
Elektrisk klasse	II
Driftstemperatur	0 °C til +40 °C
Valgfrit tilbehør	Loftklemmeadapter, påsætningsadapter IP54, beskyttelseskurv, service- og brugsfjernbetjeninger
Hovedfunktioner	Tilstedeværelse- og lysdetektion, styring af belysning og CAC, automatisk/halvautomatisk tilstand, DIP- og potentiometerindstillinger, RC3 fjernbetjening, master/slave tilslutning
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; brug ikke slibende rengøringsmidler
Sikkerhed	Afbryd strømmen før indgreb; installation i henhold til standard NF C-15100
Garanti	36 måneder (materiale- eller produktionsfejl)

Ofte stillede spørgsmål - ST 2978 STEINEL

Hvordan installeres ST 2978 detektoren?

Afbryd først strømforsyningen. Monteringen foregår i loftet (indbygget eller påsætning med valgfri adapter). Tilslut ledningerne i henhold til diagrammet (fase, neutral, belastning). Brug en spændingstester til at kontrollere, at der ikke er strøm. Overhold standard NF C-15100.

Hvad er rækkevidden af HF 360 detektoren?

Den maksimale rækkevidde er 8 m i diameter (∅ 8 m) for HF 360 modellen, kontinuerligt justerbar via potentiometeret. For DUAL HF modellen kan hver retning justeres fra 3 x 3 m til 10 x 3 m.

Hvordan justeres lysniveauet?

Brug potentiometer ⑤ (skumringsjustering). Drej til højre for at øge følsomheden (dagslysfunktion, max 1000 lux), til venstre for natfunktion (min 10 lux). Tilpas efter omgivelsernes belysning.

Hvad betyder halvautomatisk og automatisk tilstand?

I halvautomatisk tilstand (MAN) slukker belysningen automatisk, men tændes manuelt via en knap. I automatisk tilstand (AUTO) tænder og slukker belysningen automatisk efter tilstedeværelse og lys. Du kan skifte via DIP-kontakt 2.

Hvordan bruges den valgfri fjernbetjening?

Fjernbetjeningen (RC3, ref. 4007841 000387) gør det muligt at justere parametre på afstand: lysniveau, tidsforsinkelse, rækkevidde, tilstande. Peg mod detektoren. Impulstilstand kan ikke tilsidesættes af fjernbetjeningen.

Hvorfor slukker lyset ikke?

Mulige årsager: lysniveauet er for højt (reducer det), for lang forfølgelsestid (vent eller reducer den), forstyrrende varmekilder (radiator, dyr) nær detektoren. Dæk kilderne med klistermærker om nødvendigt.

Kan jeg tilslutte flere detektorer sammen?

Ja, i master/master eller master/slave parallel. I master/master styrer hver detektor sin egen lysgruppe. I master/slave vurderer kun masteren lysniveauet, slaverne sender bevægelser. Alle skal være på samme fase.

Hvad er detektorens strømforbrug?

Detektoren har et meget lavt egetforbrug (< 1 W). Den maksimale koblingseffekt er 2000 W for udgang 1 (ohmsk belastning) og 230 W for CAC-udgangen.

Hvordan rengøres og vedligeholdes detektoren?

Rengør med en blød, tør klud. Brug ikke slibende rengøringsmidler eller opløsningsmidler. Kabinettet er UV-bestandigt og kan lakeres om nødvendigt. Afbryd strømmen før indgreb.

Hvad gør man, hvis detektoren ikke tænder på trods af bevægelse?

Kontroller først forsyningsspændingen. Forøg gradvist lysniveauet (potentiometer). Sørg for, at registreringsområdet ikke er blokeret. Test i testtilstand (DIP 1 på TEST): lyset tænder i 8 s ved bevægelse, den blå LED blinker.

BRUGSANVISNING ST 2978 STEINEL

Säkerhetsanvisningar

Funktionsbeskrivning

Betjeningsvejledning

Kære kunde

Tak for den tillid du har vist os ved at købe denne tilstedeværel- sessensor fra STEINEL. Du har valgt et produkt af høj kvalitet, som er fremstillet, testet og em- balleret med største omhu.

Læs monteringsvejledningen, inden du monterer lampen, for kun korrekt installation og ibrugtagning sikrer en lang, pålldellig og fejlfri drift.

Vi ønsker dig god fornøjelse med din nye sensor fra STEINEL.

Sikkerhedshenvisninger

■ Afbryd strømtilførslen, inden der arbejdes på sensoren!
Ved montering skal den elledning, der skal tilsluttes, være spændingsfri. Sluk derfor for strømmen, og kontroller med en spændingstester, at ledningen er spændingsfri.

■ Ved installation af sensoren er der tale om arbejde med netspænding. Det bør derfor udføres fagligt korrekt iht. de gældende regler.

■ Ved styreudgang DIM 1-10 V må der udelukkende anvendes elektroniske forkoblingsenheder med potentialsepareret styresignal.

Montering/installation ⑬ (se fig. side 2)

Sensoren er kun beregnet til skjult loftmontering i rum (med undtagelse af varianten COM 1 AP). En tllsvarende indbygningsdåse samt en påbygningsdåse medleveres ikke.

Sensor- og belastningsmodul leveres monteret og skal efter montering af belastningsmodulet og indstilling af potentiometre/DIP-kontakter anbringes sammen.

Tilbehør
Klemme-loftadapter,
EAN-nr.: 4007841 000370
Synlig adapter,
EAN-nr.: 4007841 000363
Beskyttelseskurv,
EAN-nr.: 4007841 003036
Service-fjembetjening,
EAN-nr.: 4007841 000387
Bruger-fjernbetjening,
EAN-nr.: 4007841 003012

Beskrivelse

① Belastningsmodul
② Sensormodul
③ Sensorunderside
④ Dip-kontakter
(1) Normal-/testdrift
(2) Halv-/fuldautomatisk
(3) Tast/kontakt
(4) Tast ON / ON-OFF
(5) DIM-variant regulering af konstant lys ON/OFF

⑤ Skumringsindstilling
⑥ Tidsindstilling
udgang 1
⑦ Efterløbstid HLK
udgang 2
⑧ Tilkoblingsforsinkelse HLK udgang 2
⑨ Rækkeviddeindstilling
⑩ Indbygningsdåse, option

⑪ Påbygningsdåse IP 54, option
⑫ Låsemekanisme
⑬ Montering/installation
⑭ Parallelkoblinger
⑮ Efterløbstid
orienteringslys
DIM-variant
⑯ Afdækningsfolie til minimering af registreringsområdet (HF 360).

Højfrekvenstilstedeværelsessensørne i serien Control PRO regulerer lyset og HLK-styringen (kun COM 2) f.eks. på kontorer, toiletter, offentlige eller private bygninger afhængigt af lysforhold og tilstedeværelse. Med moderne højfrekvensteknologi garanteres en komplet, tempera-

turuafhængig bevægelsesregistrering. Sensoren DUAL HF egner sig pga. den dobbelte retningskarakterlstik særligt til gange på hoteller, skoler og i kontorbygninger. Indstillingen af udgangene samt tilstedeværelses-sensorens rækkeviddeindstilling sker via potentiometrene og

Dip-kontakterne, eller den optionelle fjernbetjening. Tilstedeværelsessensoren er derudover kendetegnet ved sit lave strømforbrug.

Presence Control PRO HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 udgang afhængig af nominel lysstyrkeværdi og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrkeværdi - Efterløbstid, impuls, IQ-modus

Presence Control PRO HF 360 COM 2

1 udgang som COM 1. Derudover 2. udgang HLK (varmeanlæg/ventilation/klima) afhængig af tilstedeværelse. Indstillingsmuligheder: Efterløbstid - Tilkoblingsforsinkelse - Rumovervågning

Presence Control PRO HF 360 DIM

DUAL HF DIM

1 udgang afhængig af nominel lysstyrkeværdi og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrkeværdi -Efterløbstid,IQ-modus - Orienteringslys - Regulering af konstant lys

Overvägningsområde

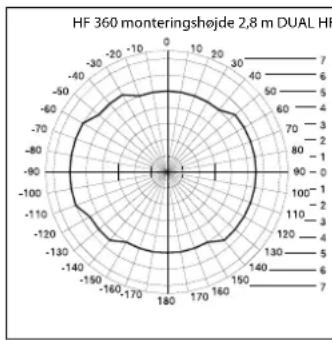

mohteringshøjde 2,8 m

Rækkevidden for HF 360 kan indstilles elektronisk. For rumtilpasning kan 1 eller 2 overvägningsområder afdækkes. Med en registreringsvinkel på 360° er der mullighed for en rækkevidde på maks. 8 m.

Sensoren DUAL HF har 2 specielle HF-sensorer, der fra loftet kan overvåge begge retninger på en gang. Elektronisk kan rækkevidden i begge retninger indstilles trinløst fra 3 x 3 m – 10 x 3 m.

Elektrisk installation/automatisk drift

Ved valg af ledningerne overholdes grundlæggende de gældende installationsforskrifter (se Sikkerhedshenvisninger på side 9). For ledningsføringen af tilstedeværelsessensorerne gælder: Iht. VDE 0100 520 afsnit 6 må der til led-

ningsføringen mellem sensor og elektr. forkoblingsenhed anvendes en multiledning, der indeholder både netspændingsledninger samt styreledninger (f.eks. NYM 5 x 1,52). Nettilslutningsledningen må have en diameter på maks. 10 mm.

Nettilslutningsklemmens klemområde er konstrueret til maks. 2 x 1,5 mm ² eller 1 x 2,5 mm ² .

Mål (h x b x d) 360 x 120 x 56 mm / Dual HF		120 x 120 x 76 mm
Netspænding: 230 240 V/60 HzV/50 Hz
Effekt, udgang 1(COM 1/COM 2)	Relæ 230 Vmaks. 2000 W ohmsk belastning (cos φ = 1)maks. 1000 VA (cos φ = 0,5)
Elektr. forkoblingsenhed:(COM 1/COM 1 AP/COM 2/DIM)	Tilkoblingsspidsstrøm maks. 800 A/200 μseller 30 x (1 x 18 W), eller 25 x (2 x 18 W)eller 25 x (1 x 36 W), eller 15 x (2 x 36 W)eller 20 x (1 x 58 W), eller 10 x (2 x 58 W)Overhold de elektr. forkoblingsenheders individuelle tilkobilingsstrømlVed en højere effekt skal et relæ eller en kontaktor forkobles.
Effekt, udgang 2(kun COM 2) (kun HF 360)	TilstedeværelseMaks. 230 W / E 230maks. 1A, (cos φ = 1) til HLK (varmeanlæg/ventilation/klima)
Anvendelse: Indendørs i bygninger
Monteringshøjde(loftmontering)	2,5 m – 3,5 m loftshøjde
Registreringsvinkel HF 360	360° med åbningsvinkel på 140°evt. gennem glas, træ og tynde vægge. For rumtilpasning kan 1 eller 2 overvågningsområder afdækkes	Dual HFse diagram s. 91evt. gennem glas, træ og tynde vægge.
Rækkevidde HF 360	maks. ∅ 8 m,trinløs, elektronisk indstilling	Dual HFmaks. 10 x 3 m i hver retning,trinløs, elektronisk indstilling
Udgang 1tidsindstilling	30 sek. – 30 min., impulsmodus (ca. 2 sek.),IQ-modus (automatisk tilpasning til brugsprofilen)
Udgang 2tidsindstilling(kun HF 360)	kun COM2 til HLK0 sek. – 10 min. tilkoblingsforsinkelse1 min. – 2 timer efterløbstidautomatisk rumovervågning
DIMTidsindstillingStyreudgang	30 sek. – 30 min.IQ-modus (automatisk tilpasning til brugsprofilen)1 – 10 V / maks. 50 elektr. forkoblingsenheder. maks. 100 mA
Sensorik Hojfrekvens 5,8 GHz, sendeeffekt < 1 mW
Funktioner viaDIP-kontakt	DIP 1 Normal-/testdriftDIP 2 Halv-/fuldautomatiskDIP 3 Tast-/kontaktdriftDIP 4 Tast ON/tast ON-OFFDIP 5 Regulering af konstant lys ON-OFF (DIM)
Parallelkoblinger Master/master – master/slave sammenkobling
Komfortindstilling Teach In (med optionel fjernbetjening RC3)
Lysværdiindstilling	10 – 1000 lux, ≈/dagslysDIM 100 – 1000 lux
KapslingsklasseBeskyttelsesklasse II	IP 20 (IP 54 med AP Box)
Temperaturområde	0 til +40 °C
Kabinet	UV-stabil, kan lakeres

Funktioner – indstillinger via DIP-kontakt

COM 1 + COM 2

DIP 1

Normaldrift/testdrift (NORM / TEST)

Testdriften har forrang i forhold til alle andre indstillinger på tilstedeværelsessensoren og anvendes til kontrol af funktionen samt overvågningsområdet. Tilstedeværelsessensoren tæn-

der, uafhængigt af lysstyrken, ved bevægelse i rummet, lyset med en efterløbstid på ca. 8 sek. (blå LED blinker ved registrering). I normaldrift gælder alle individuelt, indstillede potentio-

meterværdier. Også uden tilsluttet belastning kan tilstedeværelsessensoren indstilles vha. den blå LED.

DIP 2

Halvautomatisk (MAN) / fuldautomatisk (AUTO)

Lyset slukker nu kun automatisk. Tilkoblingen sker manuelt, lys skal anmodes med tasten og forbliver tilkoblet i den efterløbstid,

der er indstillet på potentiometeret. (tryk/aktiver 2 x, tændt 4 timer).

Lyset tændes og slukkes automatisk afhængig af lysstyrke og tilstedeværelse. Lyset kan altid tændes og slukkes manuelt. I den forbindelse afbrydes sensor-

automatikken kortvarigt. Uafhængigt af de indstillede værdier forbliver lyset ved manuel aktivering af tasten tændt i 4 timer (tryk 2 x) eller slukket (tryk 1 x).

Ved aktivering af tasten inden udløb af de 4 timer går tilstedeværelsessensor Control IR Quattro over i normal sensormodus.

DIP 3

Tast/kontakt

Anviser sensoren om, hvordan det indgående signal skal vurderes. Ved tildeling af eksterne taster/kontakter kan sensoren anvendes som halvautomat og til hver en tid overstyres manuelt.

- Enten drift med tast eller kontakt - Mulighed for flere taster på en styreindgang - Anvend kun lystryktast med nulledertilslutning

■ Ledningslængde mellem sensor og kontakt < 50 m

DIP 4

Tast ON / ON-OFF

På position ON-OFF kan lyset al- tid tændes og slukkes manuelt (undtagelse impulsmodus: ikke manuel frakobling).

På position ON er manuel frakobling ikke længere mulig. Ved hvert tryk på tasten startes efterløbstiden på ny.

DIM

DIP 5

Konstant lys ON/OFF

Sørger for ensartet lysstyrkenl-veau. Sensoren måler det eksisterende dagslys og tilkobler en passende mængde kunstigt lys,

så det ønskede lysstyrkenlveau opnås. Hvis andelen af dagslys ændrer sig, tilpasses det tilkoblede, kunstige lys.Tilkoblingen sker

ud over andelen af dagslys af-hængigt af tilstedeværelsen.

Funktioner – Indstillinger via potentiometre

COM 1 + COM 2

Potentiometre ⑤

Skumringsindstilling

Den ønskede reaktionsværdi kan indstilles trinløst fra ca. 10 – 1000 lux.

Indstillingsknap helt til højre: MAX dagslysmodus Indstillingsknap helt til venstre: MIN nattemodus

Afhængig af monteringssted kan det være nødvendigt at korigere indstillingen med 1 – 2 skalastreger.

Eksempler på anvendelse Nominelle lysstyrkeværdier
Nattemodus min.
Gange, indgangshaller 1
Trapper, rulletrapper, rullende fortove 2
Vaskerum, toiletter, datarum, kantiner 3
Salgsområder, børnehaver, sportshaller 4
Arbejdsområder: Kontor-, konference- og forhandlingsrum, fi nt monteringsarbejde, køkkener	5
Synsintensive arbejdsområder:Laboratorium, teknisk tegning, præcist arbejde	>=6
Dagslysmodus Maks.

Henvisning: Afhængig af monteringssted kan det være nødvendigt at korrigere indstillingen med 1 – 2 skalastreger.

Potentiometer ⑥

Tidsindstilling

Efterløbstid udgang 1 indstillingsværdi 30 sek. – 30 min.

Den ønskede efterlobstid kan indstilles trinlöst fra min ca. 30 sek. – maks. 30 min. Efter 3 min. måles egenlyset. Ved

overskridelse af værdien slukker sensoren efter udløb af efterløbstiden.

Impulsmodus (med undtagelse af DIM) ∠

Når justeringsskruen indstilles på ∫ (helt til venstre) befinder apparatet sig i impulsmodus, dvs. at udgangen tilkobles i ca. 2 sek.

(f.eks. med henblik på en lysautomat i en trappeopgang). Herefter registrerer sensoren ingen bevægelser i ca. 8 sek.

På grund af egenblænding fra fremmed lys er der kun mulighed for dagsmodus.

IQ-modus

Helt til højre: Efterløbstiden tilpasser sig brugeradfærden dynamisk og selværende. Vla en lærealgorit-

me findes den optimale tidscyklus. Den korteste tid udgør 5 min., den længste 20 min.

COM 2

Potentiometer ⑦

Efterlobstid HLK udgang 2

• Indstillingsværdi 1 min. – 2 timer
• Helt til højre: maks.
  • Helt til venstre: min.

Potentiometer ⑧

Tilkoblingsforsinkelse HLK udgang 2

• Indstillingsværdi
  0 min. - 10 timer
  Helt til højre:
  Rumovervågning
  • Helt til venstre: 0 sek. (slukket)

Ved indstillingen „Overvågning" reduceres følsomheden for udgangen „Tilstedeværelse". Kontakten lukker først ved tydelig bevægelse og signalerer med høj sikkerhed personers tilstedeværelse.

Efterløbstiden forbliver fortsat aktiv. Tilkoblingsforsinkelsen er inaktiv.

Potentiometer ⑮

Grundstyrke (DIM-variant)

Muliggør ved underskridelse af den indstillede lysniveauværdi en grundbelysning for den indstillede efterløbstid. Denne er dæmpet til ca. 10 % af den maksimale lysstyrke. Ved tilstedewærelse skifter sensoren enten til 100 % lysstyrke (regulering af konstant lys OFF)

eller regulerer til den forindstillede lysniveauværdi (regulering af konstant lys ON). Hvis der ikke længere registreres en bevægelse, dæmper sensoren atter til grundstyrken efter udløb af efterløbstiden. Denne slukkes, når efterløbstiden (1 min. – 30 min.) er udløbet eller

lysniveauværdien overskrides pga. tilstrækkeligt dagslys. I indstillingen ON tænder og slukker sensoren grundstyrken direkte ved underskridelse af lysniveauværdien.

Rækkeviddeindstilling

Potentiometer ⑨

Den ønskede rækkevidde (reaktionsværdi) kan indstilles trinløst.

■ HF 360

Helt til venstre (fabriksindstilling) = minimal rækkevidde

Helt til højre (fabriksindstilling) = maksimal rækkevidde

Parallelkoblinger

ling. Forsinkelsestider og lysstyrkeværdier indstilles individuelt ved hver master. Koblingsbelastningen opdeles på de enkelte masters.

Tilstedeværelsen registreres stadig samlet af alle sensorer. Tilstedeværelsesudgangen kan måles ved en vilkårlig master.

Master-slave

af lysstyrken i rummet sker udelukkende på masteren. Slaverne giver masteren meddelelse om bevægelsesregistreringen. Aktiveringen

af belysningen eller HLK-anlægget sker udelukkende via masteren.

Gammel bygning/ombygning Fremmed lys aktiveret med tast. Ingen skumringsmodus, kun mulighed for dagsmodus.

nsor som lysautomat på trappen

DIM-sensor

Fjernbetjening

Med fjernbetjeningen (option) kan du nemt aktivere funktioner nede fra jorden.

Henvlsning: Impulsmodus kan ikke overskrives af fjernbetjeningen. Sluk impulsmodus manuelt.

Fjernbetjening Tilstedeværelse Control: EAN-nr.: 4007841 000387

Driftsforstyrrelser
Fejl Årsag Afhjælpning

Lyset tænder ikke	Ingen tilslutningsspændingLux-værdien er indstillet for lavtIngen bevægelsesregistrering	Kontroller tilslutningsspændingenLux-værdien øges langsomt indtil lyset tændesSørg for at der er frit udsyn til sensorenKontroller overvågningsområdet
Lyset slukker ikke	Lux-værdi for højEfterløbstiden udløberForstyrrende varmekilder f.eks.: Varmeblæser, åbne døre og vinduer, husdyr, elpære/halogenlampe, bevægelige objekter	Indstil en lavere lux-værdiAfvent efterløbstiden eller indstil en kortere efterløbstidAfdæk stationære stojkilder med et mærkat
Sensor slukker til trods for tilstedeværelse	Efterløbstid for kortLysværdi for lav	Efterløbstiden øgesÆndr skumringsindstillinger
Sensor slukker for sent	Efterløbstid for lang	Reducer efterløbstiden
Sensor tænder for sent ved frontal gåretning	Rækkevidden ved frontal gåretning er reduceret	Monter yderligere sensorerReducer afstanden mellem to sensorer
Sensor tænder ikke ved tilstedeværelse, selv om det er mørkt	Der er valgt en for lav lux-værdi	Sensor med kontakt/tast deaktiveret ?Halvautomatik ?Lysstyrkeværdien øges

CE Konformitetserklæring

Dette produkt opfylder:

Dette Steinel-produkt er fremstillet med største omhu, afprøvet iht. de gældende forskrifter samt underlagt stikprøvekontrol. STEINEL garanterer for upåklagellig beskaffenhed og funktion.

Garantien gælder i 36 måneder fra den dag, apparatet er blevet solgt til forbrugeren. Ved materiale- og fabrikationsfejl ydes garantien gennem reparation eller ombytning efter vort valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, som skyldes ukorrekt behandling og vedligeholdelse. Garantien omfatter ikke følgeskader på fremmede genstande.

Der ydes kun garanti mod forevisning af en kort fejlbeskrivelse samt en bon eller kvittering (med dato og stempel). Derudover skal apparatet være intakt og indpakket forsvarligt, når det fremsendes til serviceværkstedet.

FUNKTIONS

36 maneder

GARANTI

Käyttöohje

Arvoisa asiakas

Optimal syklus fastslås via en lære-algoritme. Den korteste tiden er 5 min., den lengste 20 min.

COM 2

Potensiometer ⑦

④meldere på ekstern trappeautomat
Eldre bygning / oppussing Eksternt kunstlys aktivert med tast. Skumringsmodus er ikke mulig, kun dagmodus.
Melder som trappeautomat
⑭ DIM-melder

Fjernkontroll

Driftsforstyrrelser
Feil Årsak Tiltak
