KORISNIČKI PRIRUČNIK GL 85 STEINEL

4. Elektrichi priključek

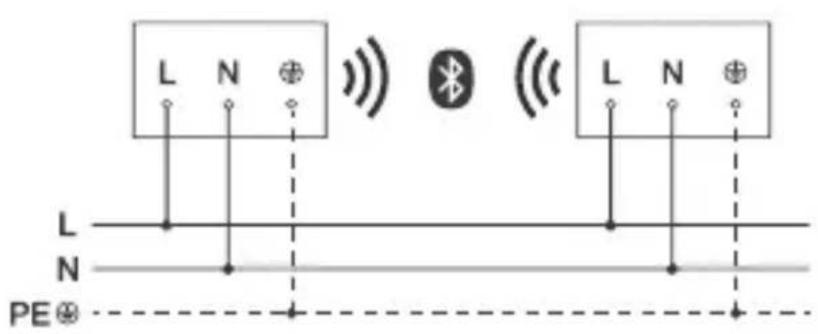

Stikalni načrt

4.1

• Zašcitni vodnik priključite na ozemljitveno sponko.

Napravo je mogoće priključiti tudi elektricno na omrežno stikalo,Če se zagotovi, da je omrežno stikalo stalno vključeno.

Vira svetlobe v tej svetilki ne morete zamenjati; ce je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

5. Montaža

Nevarnost zaradi elektricnega toka!

• Zašićeno autorskim pravima. Pretisak, Čak i djelomićan, dopušten je samo uz naše odobrenje.
• Zadržavamo pravo na izmjene koje služe tehnickom napretku.

Upozorenje na opasnosti!

Upozorenje na opasnosti od el. struje!

Upozorenje na opasnosti od vode!

2. Opé sigurnosne napomene

• Senzorska svjetiljka za zidnu montažu u vanjskom i unutarnjem prostoru (L 845 SC).
• Svjetiljka za zidnu montažu u vanjskom i unutarnjem prostoru (L 845 C).
• Senzorska svjetiljka za podnu montažu u vanjskom i unutarnjem prostoru (GL 85 SC 600 / 900).
• Svjetiljka za podnu montažu u vanjskom i unutarnjem prostoru (GL 85 C 600 / 900).

Nenamjenska uporaba

• Senzorske svjetiljke (SC) sadrže aktivni dojavnikPokreta.
• Inteligentni visokofrekventni senzor (iHF) odašilje visokofrekventne elektromagnetske valove (5,8 GHz) i prima njihov eho. KodPokreta osoba u području detekcjie senzorske svjetiljke senzor registrira promjenu eha. Mikroprocesor aktivira naredbu za uključenje "Uključiti svjetlo".
• Najsigurnije detektiranje Pokreta postije se montažom uredaja bočno na smjer kretanja.
• Domet detektiranjaPokreta ograničen je kad se uredaju prilazi izravno.
• Moguce je detektiranje kroz vrata, prozorska stakla ili tanke zidove.
• Analizom signala senzor razlikuje osobe koje se medusobno kreću iPokretne objekte kao što su nth. grmlje ili maleŽivotinje. Na taj način su izbjegnuta pogrešna uključivanja koja uzrokuju maleŽivotinje kao i smetnje zbog ekstremnih temperatura.

Princip fungcioniranja (L 845 C i GL 85 C 600 / 900)

Varijante C mogu se umrežiti preko Bluetooth s ostalim senzorima kako bi se proširilo područje detektiranja. Oni prosljeduju detektirane signale (prisutnost i svjetlina) preko Bluetooth. Upravljanje se odvija u umreženom senzoru s drugim sučeljem.

Sadržaj isporuke L 845 SC, L 845 C

3.1

• 1 (senzorska) svjetiljka
  -3ucvrsnice
  -3vijk
• 3 držača razmaka
• 1 sigurnosno tehnicki list (A)
• 1 uputa za brzoPokretanje (B)

Dimenzije proizvoda L 845 SC, L 845 C

3.2

HR

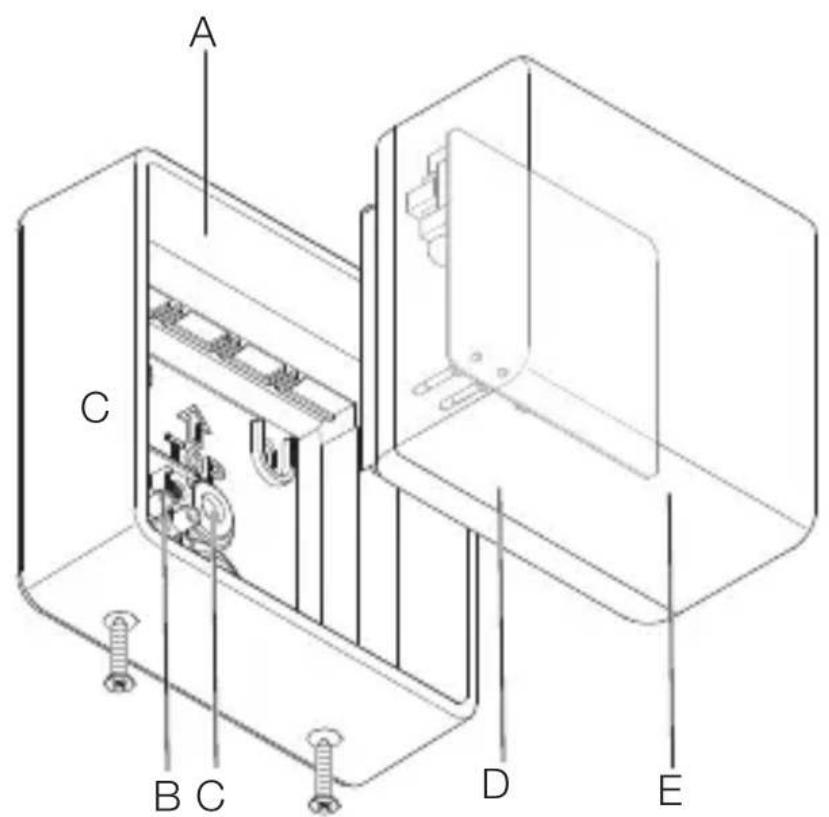

3.3

A Zidni držač
B Priključna stezaljka
C Brtveni cep
D Utični spoj
E Kockasta svjetiljka

Sadržaj isporuke GL 85 SC, GL 85 C

3.4

• 1 (senzorska) svjetiljka
  -1 drzac
• 1 profil (alternativno 437 mm ili 737 mm)
• 1 podna ploča
• 4 učvrsnice
  -4vijk
• 3 spojna vijka
  -4 podložne pločice
• 4 mala vijka
• 1 sigurnosno tehnicki list (A)
• 1 uputa za brzoPokretanje (B)

Dimenzije proizvoda GL 85 SC, GL 85 C

3.5

Pregled uredaja GL 85 SC, GL 85 C

3.6

A Držač
B Priključna stezaljka
C Kucieste
D Brtveni Čep
E Utični spoj
F Kockasta svjetiljka
G Profil
H Podna ploča

HR

Raspodjela jačine svjetlosti

3.7

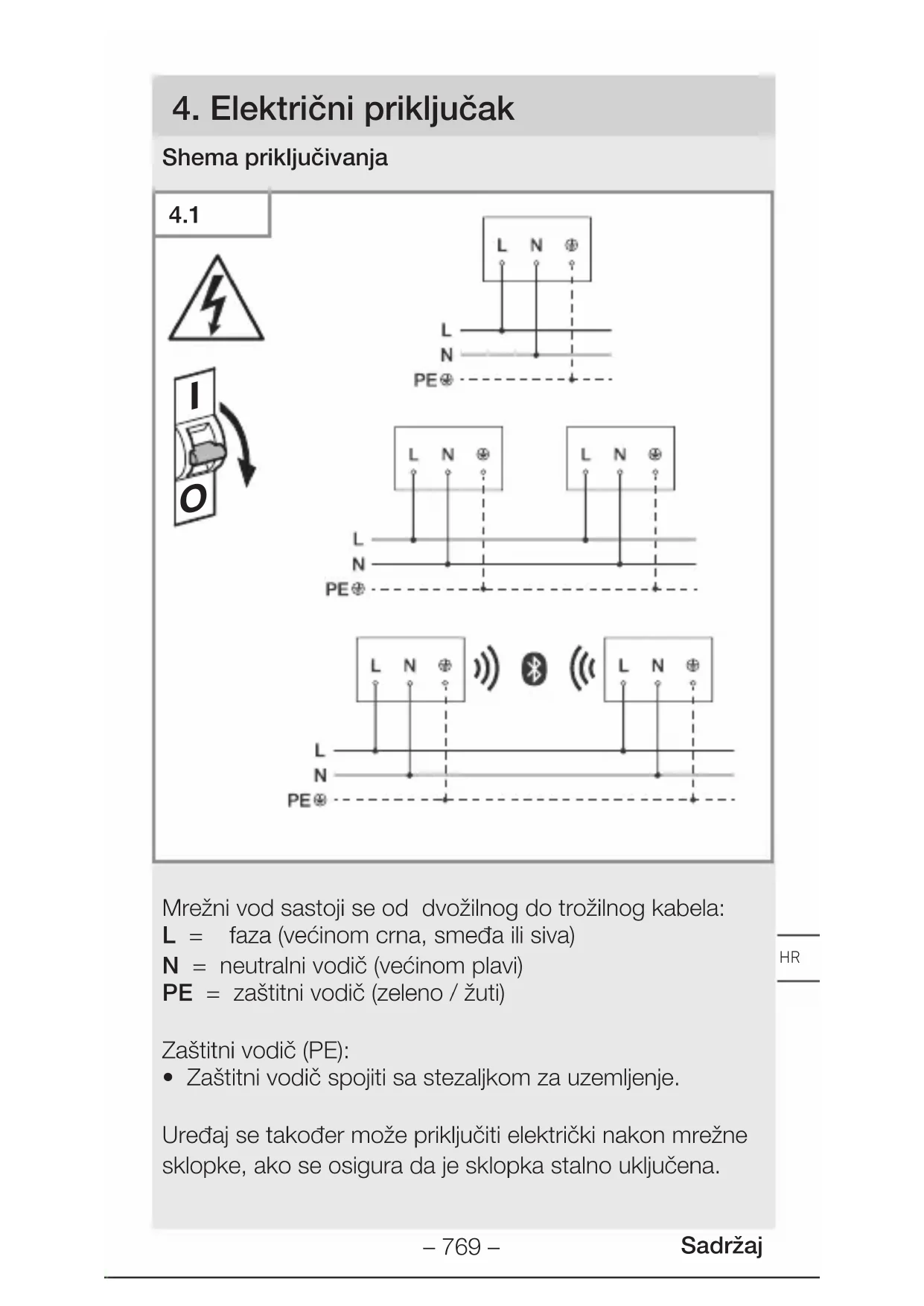

4. Elektrichi priključak

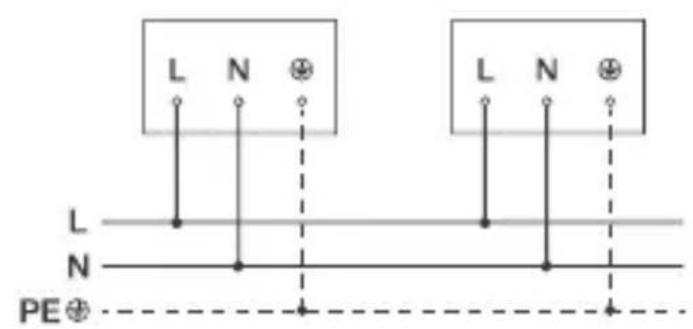

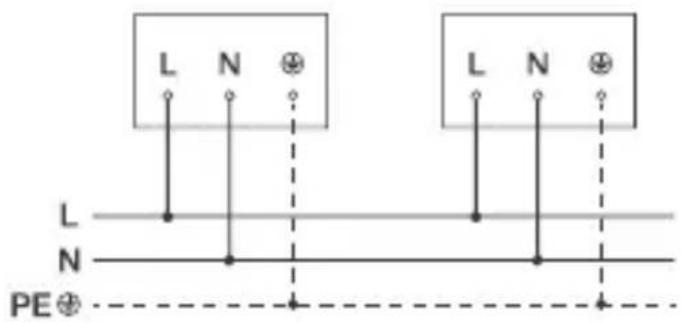

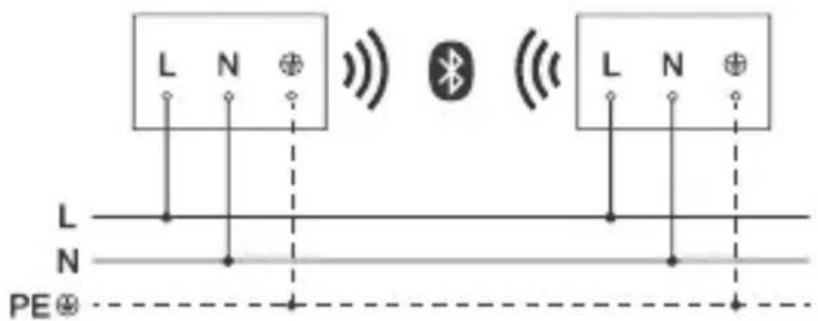

Shema priključivanja

4.1

Mrežni vod sastoji se od dvožilnog do trožilnog kabela:

L = faza (većinom crna, smeda ili siva)

N = neutralni vodic (većinom plavi)

PE = zašitni vodič (zeleno / Žuti)

Zašitni vodič (PE):

• Zašitni vodič spojiti sa stezaljkom za uzemljenje.

Urešaj se takоjer može priključiti elektricki nakon mrežne sklopke, ako se osigura da je sklopka stalno uključena.

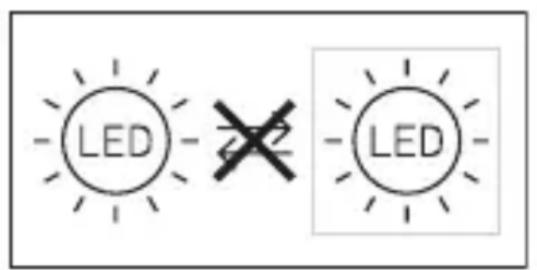

Izvor svjetlosti ove svjetiljke nods zenjin; ako bi se morao zamijeniti (npr. na kraju njegovov vijeka trajanja), potrebno je zamijeniti cijelu svjetiljku.

5. Montaža

• Isključiti struju i prekinuti naponsko napajanje.
• Ispitivačem napona provjeriti beznaponsko stanje.
• Provjeriti je li naponsko napajanje ostalo prekinuto.

Opasnost od nastanka materijalnih steta!

Slučajna zamjena priključnih kabela može uzrokovati kratki spoj.

• Identificirati priključne kabele.
• Ispravno spojiti priključne kabele.

Priprema montaže

• Provjeriti sve sastavne dijelove na oštećenja. U slučaju oštećenja ne koristiti proizvod.
• Odaberite prikladno mjesto za montažu -uzimajući u obzir domet -uzimajući u obzir detektiranjePokreta -koje je stabilno -u području detekcjije nema prepreka -koje se ne nalazi u područjima s opasnošću od eksplozije -koje se ne nalazi na lak zoopaljivim površinama -Ne gledati u izvor svjetla s male udaljenosti < 30 -Udaljeno majmanje 5 m od ostalih svjetiljki.

Domet L 845 SC

5.1

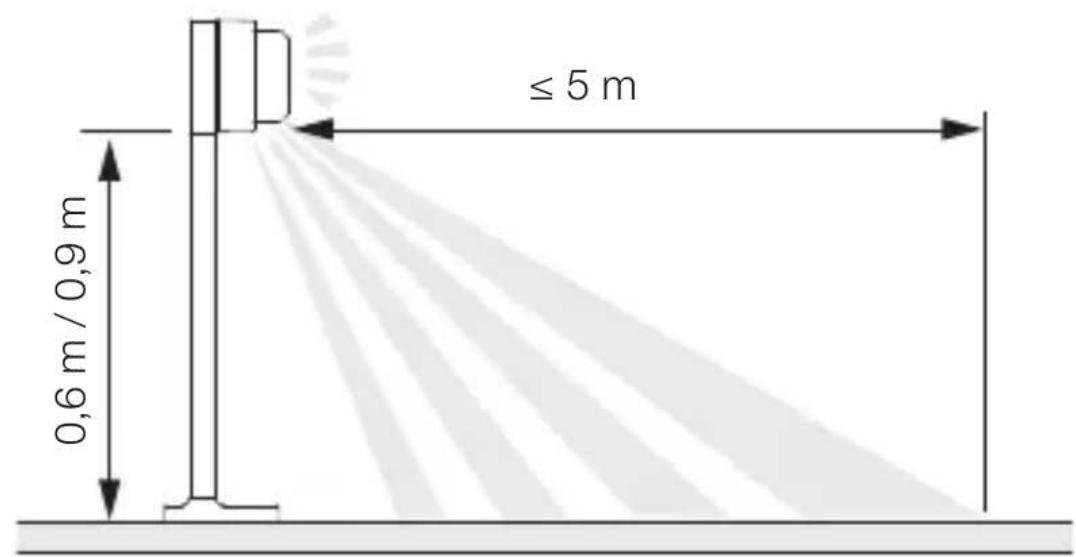

Domet GL 85 SC

5.2

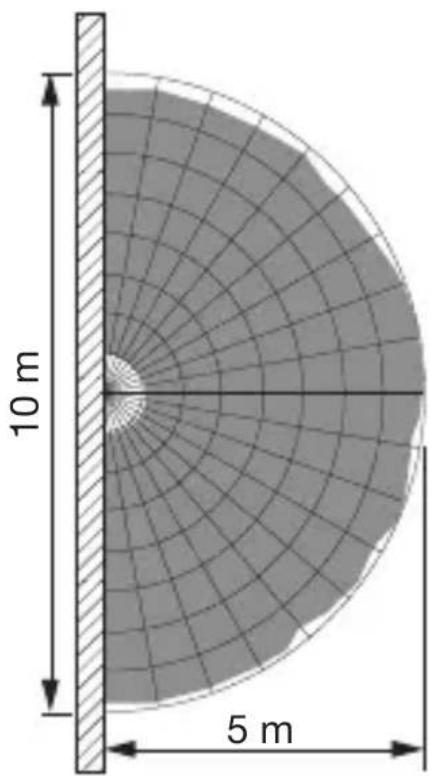

DetektiranjePokreta SC

5.3

HR

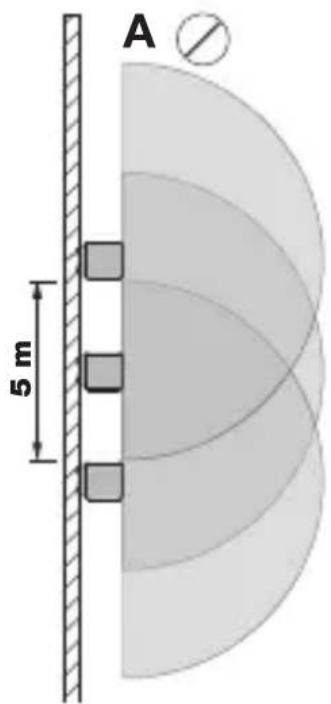

Razmak svjetiljki SC

5.4

Ako su svjetiljke montirane preblizu jegna drugoj, moze doci do pogresnih uključivanja. Odašiljani visokofrekventni signali meðusobno se mogu ometati.

Da bist ie bjegli te greške, pomazu sljedece mjere:

Montirajte svjetiljke na razmaku od najmanje 5m
- Umrežite svjetiljke pomocu Steinel Connect App i ciljano isključite senzor pomocu funkcjte "Sensor Off" kod pojedinačnih svjetiljki (B + C). Umreženjem se priPokretu takoder uključuju svjetiljke Čiji senzor je deaktiviran.

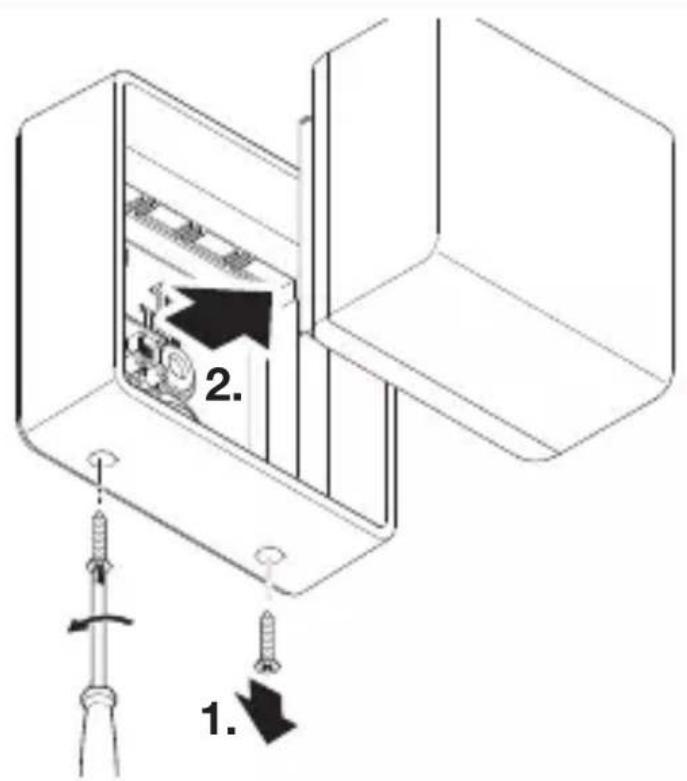

5.5

• Provjerite je li isključeno naponsko napajanje.
• Otpustite sigurnosne vrijke.
• Skinite kockastu svjetiljku sa zidnog drzača.

5.6

Oznacite rupe.

5.7

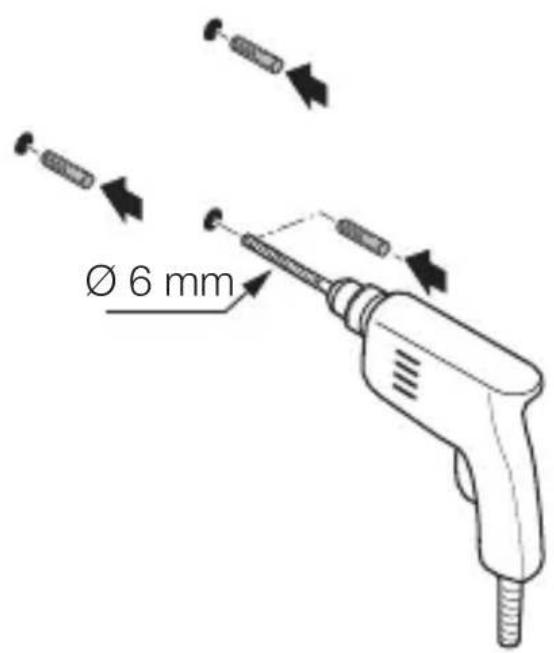

• Izbušite rupe (Ø 6) i umetnite učvrsnice.

• Probjte brtveni Čep za mrežni priključak.
• Pričvrstite zidni držač kod podžbuknog kabela bez distance.

HR

• Probjite brtveni Čep za mrežni priključak.
• Pričvrstite zidni držač kod nadžbuknog kabela s distancama.

5.10

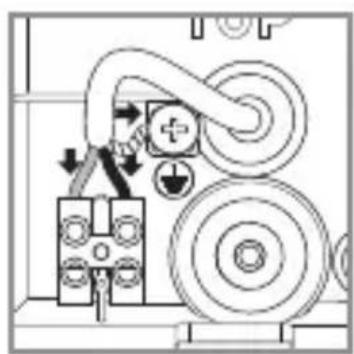

• Strujni vod priključite na stezaljke prema shemi priključivanja. →,4. Elektrčni priključak"

5.11

HR

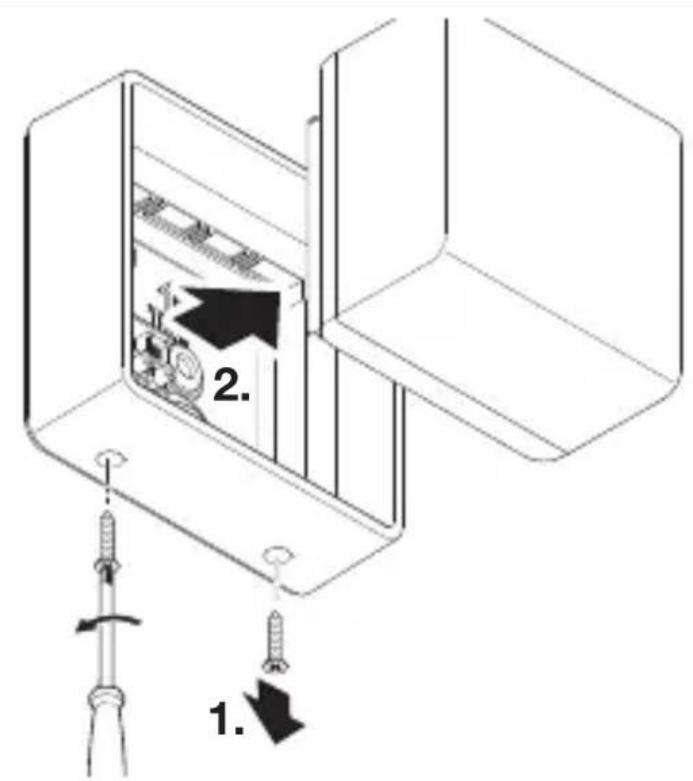

Nataknite kockastu svjetiljku na zidni drzač.
Uvrnite sigurnosne vijke.

5.12

Uključite strujno napajanje.
- Izvršite podešavanje putem aplikacije (samo SC). →,6. Funkcija"

Koraci montaže GL 85 SC, GL 85 C

5.13

• Provjerite je li isključeno naponsko napajanje.
• Otpustite sigurnosne vrijke.
• Skinite kockastu svjetiliku s kucišta.

5.14

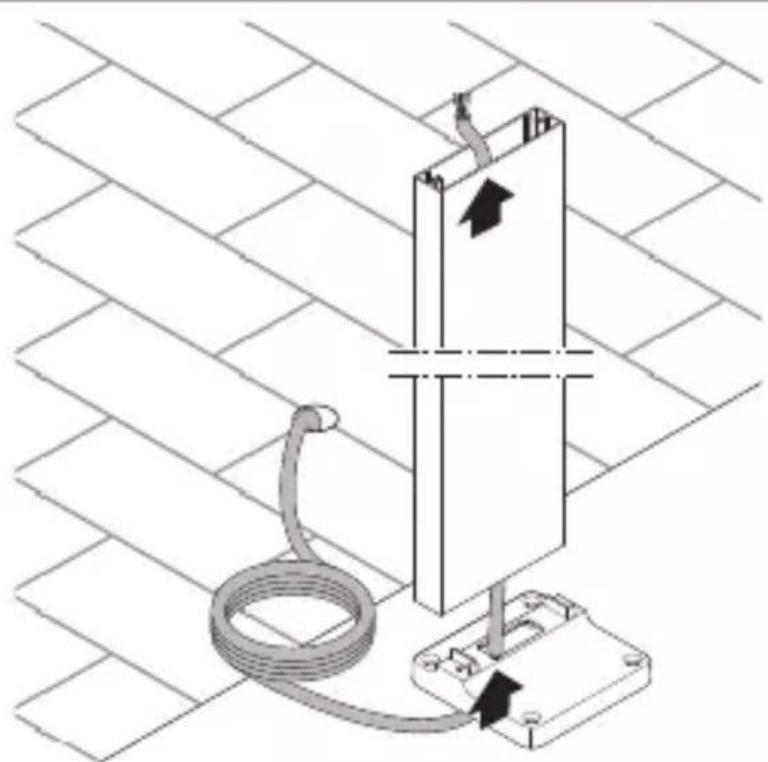

• Provucite kabel kroz podni drzač i profil.

5.15

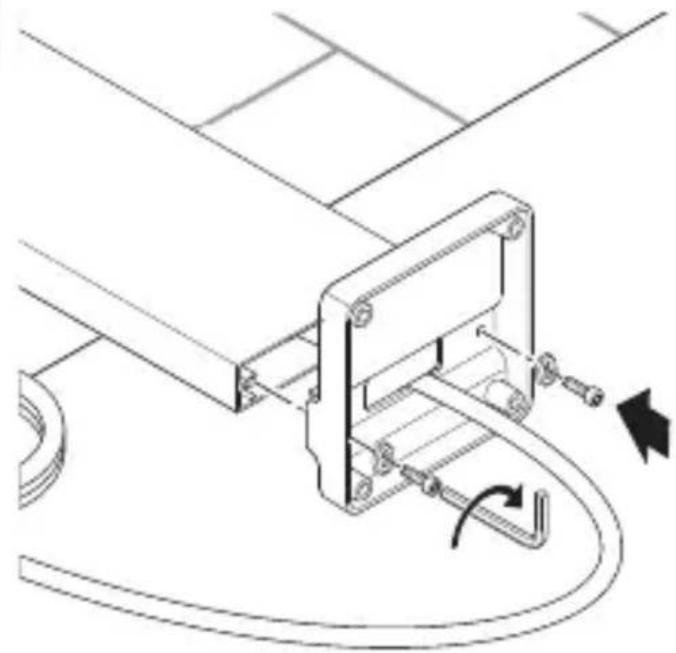

Učvrstite vijcima podnu ploču s profilom.

5.16

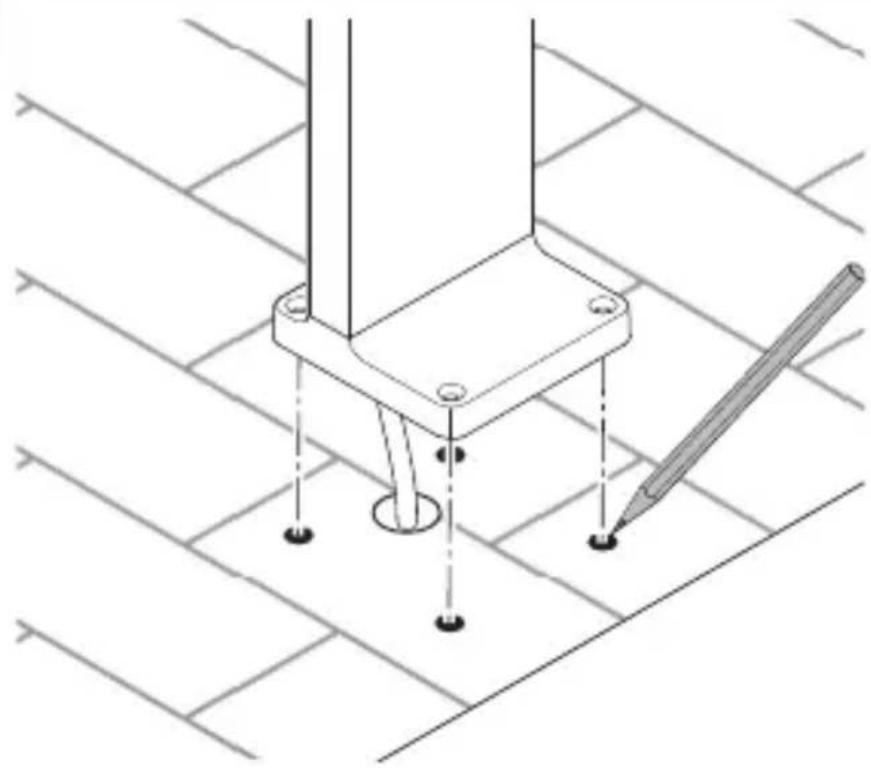

Oznacite rupe.

5.17

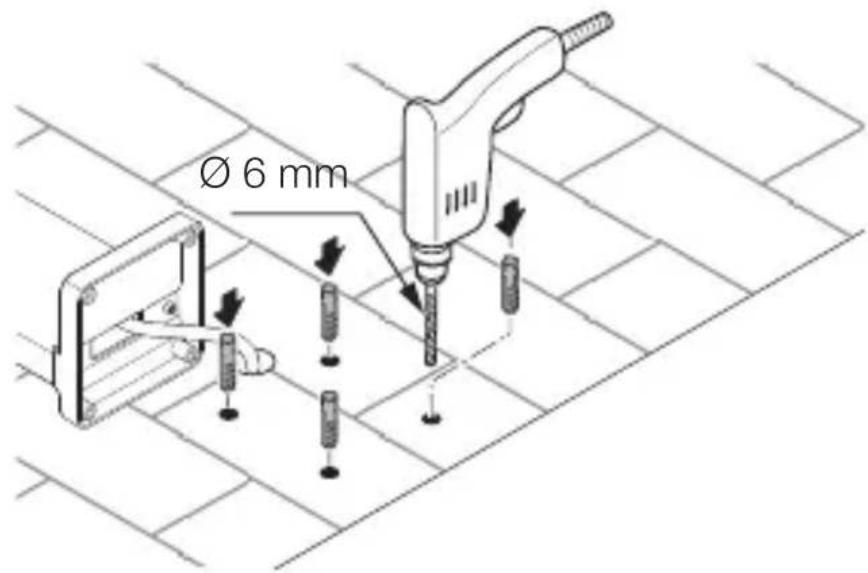

• Izbusite rupe i umetnite učvrsnice.

5.18

• Učvrstite vijcima podnu ploču na pod.

Napomena:

Da biste izbjegli ostecenja koja uzrokuje korozija ili oksidacija, nemojte montirati proizvod ispod povrsine tla.

HR

5.19

Provedite kabel kroz drzač.
- Stavite držač na profil.
Učvrstite vijke s podložnim pločicama.

5.20

Provedite kabel kroz kuciiste.
Navrnite kuciiste na drzač.

5.21

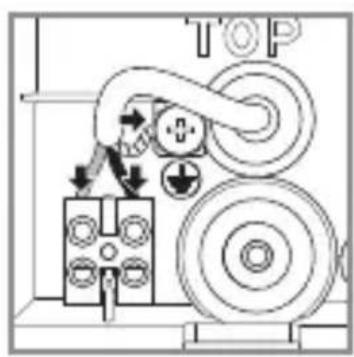

• Strujni vod priključite na stezaljke prema shemi priključivanja. →,4. Elektrčni priključak"

5.22

HR

Nataknite kockastu svjetiljku na kuciiste.
Uvrnite sigurnosne vrijke.

5.23

Uključite strujno napajanje.
- Izvršite podešavanje putem aplikacije (samo SC). →,6. Funkcija"

6. Funkcija

Funkcjije se mogu podesiti za varijante SC.
Za varijante C vrijede funkcjije samo u kombinaciji s proizvodom s Bluetooth senzorom.

Kod podesavanja područja detekcjje i za testiranje funkcjije kod danjeg svjetla regulator mora biti podešen na režim rada pri danjem svjetlu.

Podesavanje vremena

Kašnjenje isključivanja može se poděsavati kontinuirano od oko 5 sekundi do maks. 60 minuta. Svaki detektiraniPokret ponovno uključuje svjetlo.

Napomena: Nakon svakog isključivanja LED svjetiljke*nije moguce ponovno detektiranjePokreta naoko 1 sekundu. Potom LED svjetiljka moze priPokretu ponovno uključiti svjetlo.

Kod podesavanja područja detekcjie i testiranja funkcjije preporucije se PODESITI majkracé vrijeme.

Podesavanje dometa (osjetljivost)

Pod pojmom domet misli se na promjer otprilike kružnog oblika na tlu koji kod montaže u visinu od 2 m nastaje kao područje detekcjije.

• podesenost na maksimalno = maks. domet (5 m)
• podešenost na minimalno = min. domet (1 m)

Funkcija osnovne svjetline

Osnovno svjetlo omogucava osvjetljavanje s 10 % svjetlosnog učina. Tek kodPokreta u području detekcije svjetlo se uključuje na podešeno vrijeme (v. Podešavanje vremena) na maksimalni svjetlosni učin (100 %). Nakon toga svjetiljka se vraća na aktivirano osnovno svjetlo. Osnovno svjetlo se UKLJUČI kad vrijednost svjetline padne ispod praga. Kod aktiviranog režima rada pri danjem svjetlu osnovno svjetlo je uvijek UKLJUČENO.

0 min = soft aktiviranje svjetla / nema UKLJUČIVANJA osnovnog svjetla od podešene vrijednosti zatamnjivanja
10 min = soft uključivanje svjetla + osnovno svjetlo 10 minuta
30 min = soft uključivanje svjetla + osnovno svjetlo 30 minuta
= soft uključivanje svjetla + osnovno svjetlo cijelu noc

Što je soft uključivanje svjetla?

Senzorska svjetiljka ima funkcju soft uključivanja svjetla. To znači da se svjetlo prilikom uključivanja ne uključuje izravno na maksimalnu snagu, već se svjetlina unutar kratkog vremena polako povećava na 100 %. Isto takо se jačina svjetla prilikom isključivanja polako smanjupe.

7. Njega i održavanje

Ureaj ne treba održavati.

Vazno: Pogonski uredaj ne moze se zamijeniti.

8. Zbrinjavanje

Elektricne uredaje, baterije, pribor i ambalažu valja zbruniti na ekoloski način odvozom na reciklažu.

Ne bacajte elektricne uredaje i baterije u kućni OTPAD!

Samo za zemlje EU:

Prema važecoj Europskoj direktivi za stare elektrICIne i elektrICIke uredaje i njezinoj implementaciji u nacionalno pravo, elektrICI ni uredaji i baterije koji se više ne mogu koristiti moraju se posebno sakupiti i zbrinuti na ekološki način odvozom na reciklažu.

9. Izjava o sukladnosti

STEINEL GmbH ovime izjavluje da je radijska oprema tipa L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: www.steinel.de

10. Jamstvo proizvodača

Jamstvo proizvodača STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Njemačka

Kao kupcu pripadaju Vam sva prava po zakonu o zašiti potrošača. Ako ta prava postoj u Vašoj zemplji, ona se našom izjavom o jamstvu ne smanjuju niti ograničavaju.

Dajemo Vam 5 godina jamstva na besprijekornu kakvoću i propisno funkcioniranje Vašeg proizvoda STEINEL-

Professional-Senzorika. Jamčimo da ovaj proizvod nema greške na materijalu, tvorničke i konstrukcijski greške.

Jamčimo tehnicku ispravnost svih elektronicih sklopova i kabela, kao i ispravnost svih korištenih materijala i njihovih povrsina.

Zahtijevanje jamstvenog prava:

Ako Želite reklamirati svoj proizvod, posaljite cjelovit proizvod s originalnim računom koji mora sadržavati podatke o datumu kupnje i naziv proizvoda, osloboćeno troškova prijevoza, Vašem trgovcu ili izravno na našu adresu, Daljinski upravljanje d.o.o., Bedricha Smetane 10, HR-10000 Zagreb. Stoga Vam preporucujemo da pažljivo sačuvate račun do isteka jamstvenog roka. Daljinski upravljanje d.o.o. ne preuzima jamstvo za transportne troškove i rizike u okviru povratne posiljke.

Informaciye o zahtijevanju prava u slučaju jamstva dobit
ćete na našoj početnoj stranici
www.daljinski-upravljanje.hr

Ako imate slučaj jamstva ili pitanja u vezi Vašeg proizvoda, nazovite nas na dežurni servisni Telefon [phone] ili 388 02 47 u vremenu od ponedjeljka do petka od 08:00 do 16:00 sati ili nas kontaktirajte na e-mail adresu: [e-mail].

11. Tehnički podaci

• Dimenzije (V x Š x D): L 845: 134 x 134 x 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

• Napon strujne mreže: 220-240 V, 50/60 Hz

• Potrošnja snage (P_on) : 9,00 W

• Potrošnja snage iVF senzorike: L 845 SC: 0,67 W

GL 85 SC:0,67 W

• Stanje pripravnosti za rad (P_net) : 0,45 W
  -Svjetlosni učin: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 Im

• Učin: L 845 SC: 73 lm / W

GL 85 C: 719 Im

_ 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 Im / W

LED
Rasvjetno tijelo:
- Temperatura boje: 3.000 K (topla bijela)
-Indeks reproduckije boje: R 82
Prosječni procijenjeni vijek trajanja:

L70B50 pri 25 °C: > 60.000 sati

• Konzistentnost boje SDCM: početna vrijednost: 3
• Raspodjela jačine svjetlosti:

• Osnovno svjetlo *: da (isklj., 10 min, 30 min, cijelu noc, uvijek)
• Senzorska tehnika: L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)
• Područje detekcjije, kut detekcjije*: 160°
• Područje detekcjije, kut otvora*: 160°
• Domet *: 1-5 m
• Podešavanje vremena*: 5 s-60 min
• Podešenost svjetlosnog praga*: 2-2.000 luksa

-Vrsta zašite: IP 44
-Klasa zašite:
- Temperature okoline: -20 do +40 °C
- Frekvencija Bluetooth: 2,4 -2,48 GHz
- Snaga odašiljanja Bluetoothom: 5 dBm,3 mW
- Klasa energetske učinkovitosti:
- Ovaj proizvod sadrži izvor
- svjetlosti klase energetske učinkovitosti "F".

• Za C: Samou kombinaciji s proizvodom s Bluetooth senzorom.

12. Uklanjanje smetnji

Ure'daj nema napon.

Ukljucite osigurac.
Zamijenite neispravan osigurač.

• Prekinut je vod.
• Provjerite vod ispitivačem napona.
• Kratki spoj u mrežnom vodu.
• Provjerite priključke.
• Eventualno postojeca mreznas klopka je isključena.
  Uključite mrežnu sklopek.

Urej se ne ukljuuce (samo SC).

• Pogresno je odabrana podešenost svjetlosnog praga.

• Iznova podesite svjetlosni prag.

• Mrežna sklopka je ISKLJUČENA.

• Podesite mrežnu sklopku.

• Osigurač不同程度 je uključen ili je neispravan.

• Ukljucite osigurac.
  Zamijenite neispravan osigurač.

• BrziPokreti se prigušuju radi minimiziranja smetnji ili je područje detekcjije premalo ili neispravno.

• Provjerite i podesite područje detekcjije.

• Neispravan izvor svjetlosti
• Izvor svjetlostiijke zamjenjiv. Zamijenite cijeli uredaj.

• Stalno kretanje u području detekcije.

• Provjerite područje detekcije.

• Po potrebi ogranicite ili promijenite područje detekcije.

Urej se ne iskljuuce u cijelosti (samo SC).

• Ure'daj nods montiran stabilno.
  Montirajte uredaj stabilno.
• Pokret se dogodio ali ga promatračnice prepoznao (pokret iza zida, kretanje malog objekta u neposrednoj blizini svjetiljke itd.)
• Provjerite područje.
• Po potrebi ogranicite ili promijenite područje detekcije.
