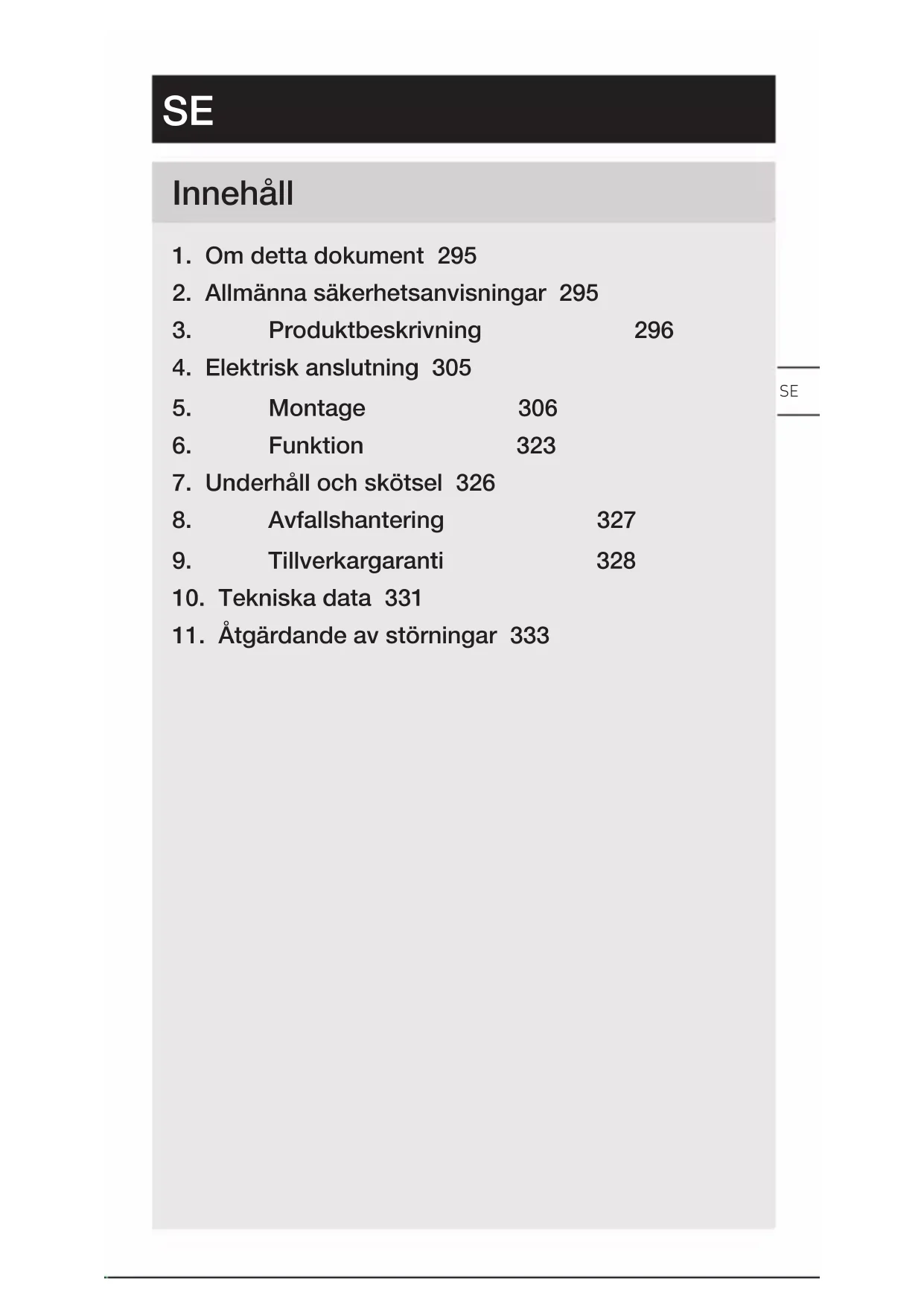

BRUKSANVISNING GL 85 STEINEL

1. Om detta Dokument 295
2. Allmanna sakerhetsanvisningar 295
3. Produktbeskrivning 296
4. Elektrisk anslutning 305
5. Montage 306
6. Funktion 323
7. Underhäll och skötsel 326
8. Avfallschantering 327
9. Tillverkargaranti 328
10. Tekniska data 331
11. Åtgårdande av störningar 333

1. Om detta dokument

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Åndringar som görs pga den tekniska utvecklingen, forbehålles.

Varningforall!

Varning För fara genom elektrisk ström!

Varning För fara genom vatten!

2. Allmanna sakerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information För en saker hantering av armaturen. Särskild uppmärksamhet riktas mot eventuella faror. OmBruksanvisingen inte följs kan det leda till dödsfall eller allvarliga personskador.

Läs bruksanvisningen noggrant.
Följ sakerhetsanvisiningarna.
- Förvara den tillgangligt.

• Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömforande delar kan medforalelektrisk chock, brännssår eller leda till döden.
• Arbeten på nitspanningerén fär endast genomföras av kvalificerad yrkespersonal.
• Installationsforeskrifter och anslutningskrav som gäller i respektive land skia jakttas (t.ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Använd endast originalreservdilar.

• Reparationer fär endast genomföras av professionella foretag.

3. Produktbeskrivning

Ändamälsenlig användning

• Sensorarmatur für monteringen på väggen badeutom- och inomhus (L 845 SC).
• Armatur für monteringen på väggen bade utom- och inomhus (L 845 C).
• Sensorarmatur für monteringen på marken)bade utomoch inomhus (GL 85 SC 600 / 900).
• Armatur für monteringen på marken)bade utom- och inomhus (GL 85 C 600 / 900).

Icke andamalsenlig anvandning

• Armaturerna ar inte dimbara.

Intedimbar

Anmärkning:

Minst 3 m avständmxste hallas till WLAN-routern och till Access Points, for att kunna utesluta felfunktioner.

Funktionsprincip (L 845 SC och GL 85 SC 600 / 900)

• Sensorarmaturerna (SC) har en aktiv rörelsevakt.
• Den intelligenta högfrekvenssensorn (iHF) sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. När personer rör sig inom sensorarmatures bevakningsområde registrareras ekoförändringen av sensorn. En mikroprocessor utlöser kommandot "Tänd ljuset".
• Den säkraste rörelseregistreringen sker om armaturen monteras sidledes mot gärktningen.
• Rörelseregistreringens räckvidd ar begränsad om du går direkt mot armaturen.
• Detekteringen fungerar ochså genom dorrar, glas ellertunna vaggar.
• Sensorn utför en signalanalys och skiljer på sö vis mellan rörelser.Free personer och rörelser.Free smådjur eller objekt som buskar. Därmed utesluts feltändningar genom smådjur samt störningar pga extrema temperaturer.

Funktionsprincip (L 845 C och GL 85 C 600 / 900)

C-variapterna kan sammankopplas med andra sensorer via Bluetooth for att utöka bevakningsområdet. De sönder de registrarade signalerna vidare (närvaro och ljusstyrka) via Bluetooth. Styrningen sker i den sammankopplade sensorn med att annat grännitt.

Leveransomfattning L 845 SC, L 845 C

3.1

3 × 3 × 3 ×

• 1 (sensor)-armatur
• 3 pluggar
• 3 skruvar
  -3avstandshallare
• 1 sakerhetsdatablad (A)
• 1 quick-start guide (B)

Produktmatt L 845 SC, L 845 C

3.2

Översikt over armaturer L 845 SC, L 845 C

3.3

SE

A Vaggfaste
B Anslutningsplint
C Packning
D Anslutningsplint
E Lamptärning

Leveransomfattning GL 85 SC, GL 85 C

3.4

• 1 (sensor)-armatur
  -1 faste
• 1 profil (alternativt 437mm ellr 737~mm )
• 1bottenplatta
• 4 pluggar
• 4 skruvar
• 3 anslutningsskruvar
• 4 underlöggsbrickor
• 4 små skruvar
• 1 sakerhetsdatablad (A)
• 1 quick-start guide (B)

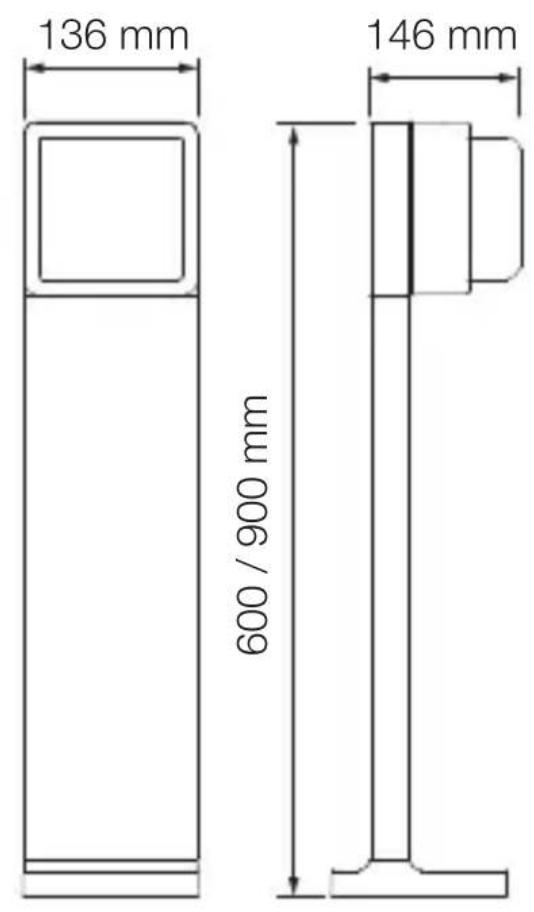

Produktmatt GL 85 SC, GL 85 C

3.5

SE

Översikt over armaturer GL 85 SC, GL 85 C

3.6

A Faste
B Anslutningsplint
C Kapa
D Packning
E Anslutningsplint
F Lamptärning
G profil
H bottenplatta

Ljusintensitetsfördeling

3.7

SE

4. Elektrisk anslutning

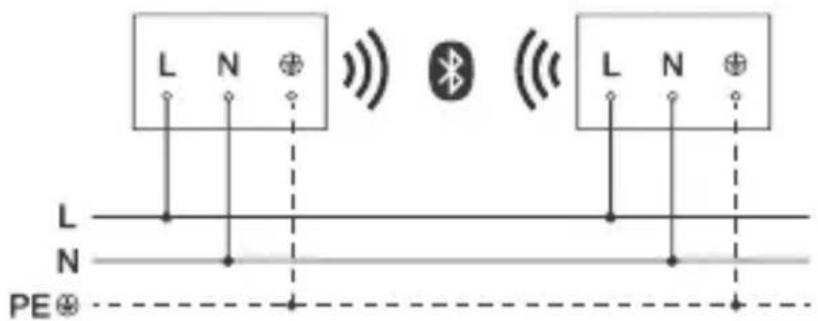

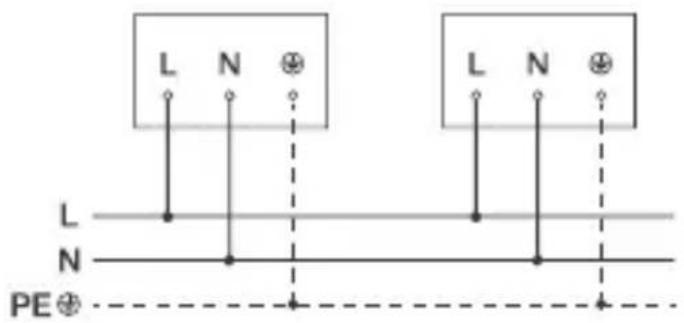

Kopplingsschema

4.1

Matarledningen bestär av en 2-3-ledarkabel:

L = Fas (oftast svart, brun aller grå)

N = Neutralledare (oftast blå)

PE = Skyddsledare (grön / gul)

Skyddsledare (PE):

• Anslut skyddsledaren till jordningsplinten.

Armaturen kan även anslutas elektriskt after en nätbrytare, om det ar sækert, att nätbrytaren ar ständigt tillkopplad.

Armaturens ljuskälla kan inte bytas ut; om ljuskällanändå maste bytas ut (t.ex.ningar den ar uttjant), sä maste hela armaturen bytas ut.

5. Montage

Fara pga elektrisk ström!

Kontakt med strömforande delar kan medföra elektrisk chock, brännssär eller döden.

• Slå ifràn strömmen och avbryt spanningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledninger ar spänningsfria.
• Se till att spanningen inte kan slås tilligen.

Risk for materiella skador!

En forvaxling av anslutningarna kan leda till kortslutning.

• Identificera anslutningsledningarna.
• Sammankoppla anslutningsledningarna korrekt.

Montageforberedelser

• Kontrollera samtiga delar med avseende på skador. Ärprodukten skadad fär den inte tas i bruk.
  Välj en lämplig monteringsplats.

-Med hansyn till räckvidden.
-Med hansiyn till rorelsedetekteringen.
-Vibrationsfritt.
-Bevakningsområdeutanhinder.
-Inte i explosionsfarliga miljöer.
-Inte på lättantändliga underlag.
-Se inte in i Ijuskallan pà nara häll (< 30 cm).
-Avständ minst 5m frän andra armaturer.

Räckvidd L 845 SC

5.1

SE

Räckvidd GL 85 SC

5.2

Rörelsedetektering SC

5.3

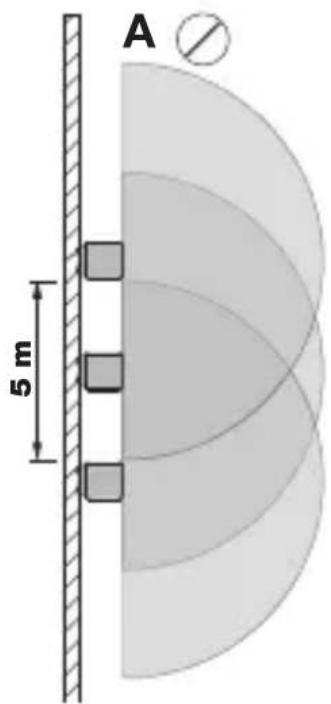

Avstand armaturer SC

5.4

Om armaturerna monteras for nara varandra kan det bli felkopplingar. De utsanda högfrekvenssignalerna kan stora varandra.

Med följande Åtgärder undviker man detta fel:

• Montera armaturerna med att avstand på minst 5 m från varandra.
• Koppla ihop armaturerna via Steinel Connect App och koppla bort sensorn via Sensor-Off Funktionen for eskilda armaturer (B + C) . Genom nätverket tänds vid rörelser även de armaturer vars sensor ar avaktiverad.

Monteringsordning L 845 SC, L 845 C

5.5

• Kontrollera att spanningen ar franslagen.
• Lossa särringsskruvarna.
• Ta bort lamptärningen是从vaggfastet.

5.6

SE

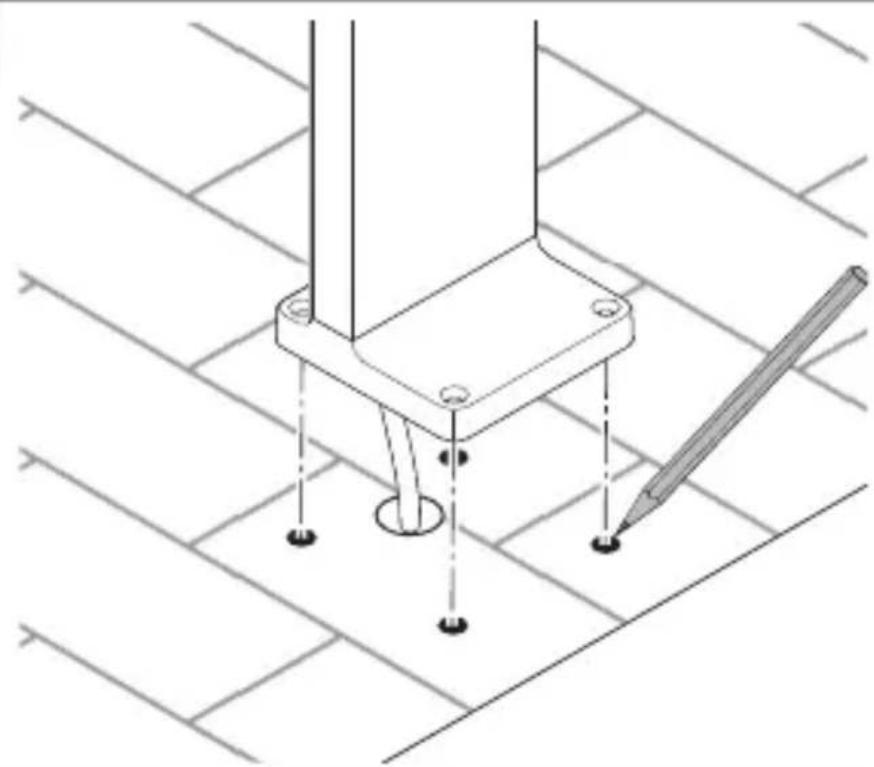

• Markera borrhålen.

5.7

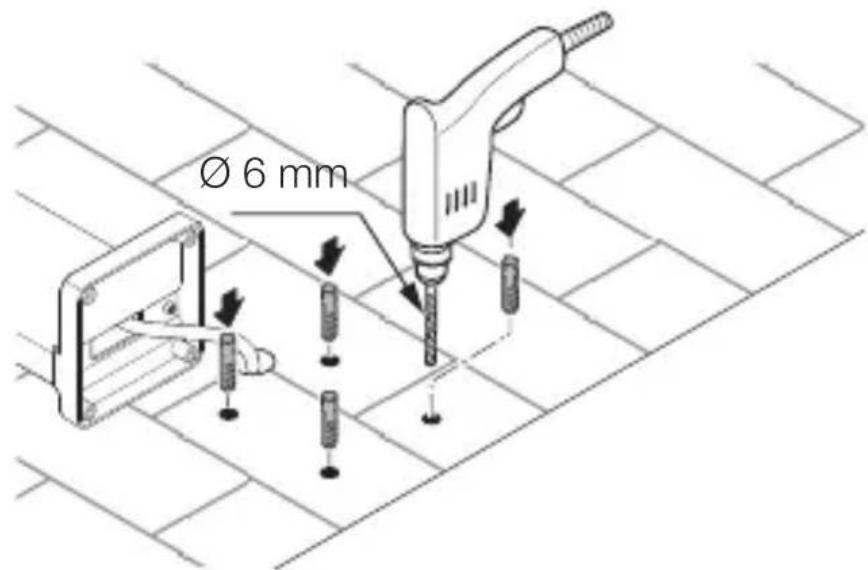

• Borra hal (Ø 6 mm) och satt i pluggar.

Tryckigenompackningenfornatkabeln.
- Skruva fast vaggfastetutan avstandshallare vid infalld natakabel.

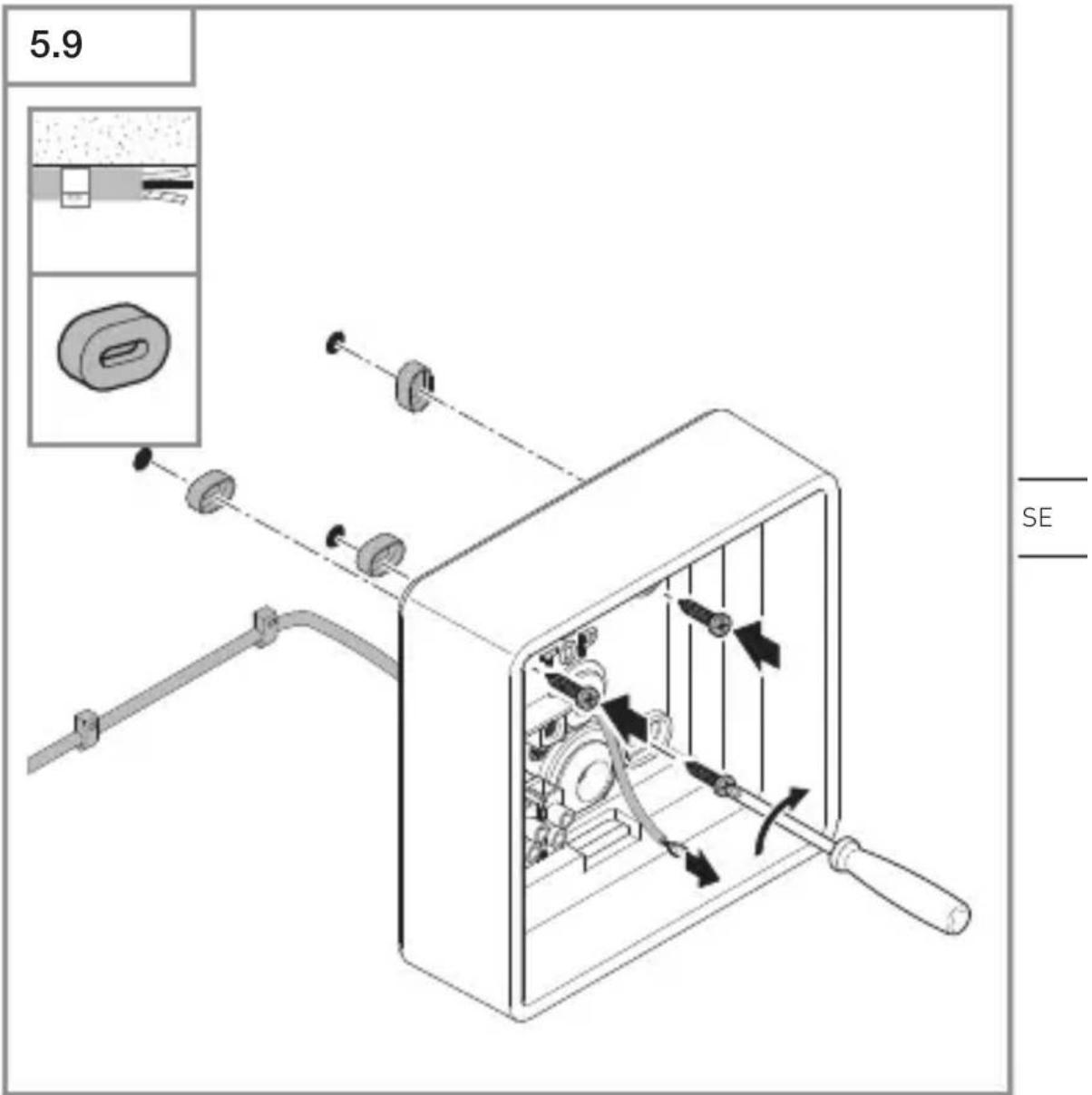

Tryckigenompackningenfornätkabeln.
- Skruva fast vaggfustet med avstandshallare vid utanpåliggande nätkabel.

5.10

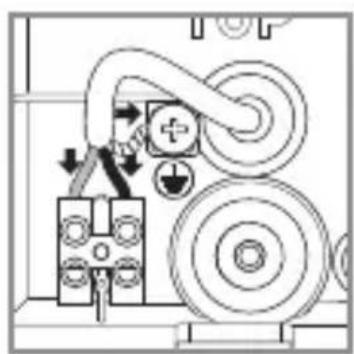

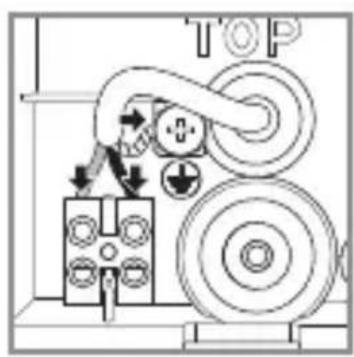

• Anslut nätkabeln enlicht kopplingsschemat.

"4. Elektrisk anslutning"

5.11

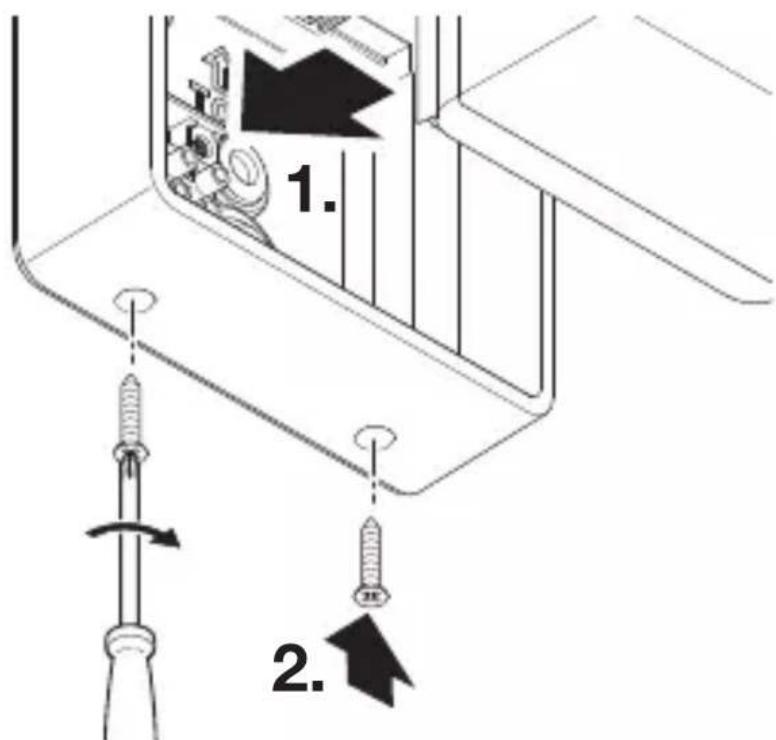

• Placera lamptärningen på vaggfastet.
• Skruva i sakringsskruvarna.

5.12

• Slà till spanningen.
  Görinstallingarna med appen (bara SC).

• Kontrollera att spanningen ar franslagen.
• Lossa skruvarna.
• Ta bort lamptärningen frän kapan.

5.14

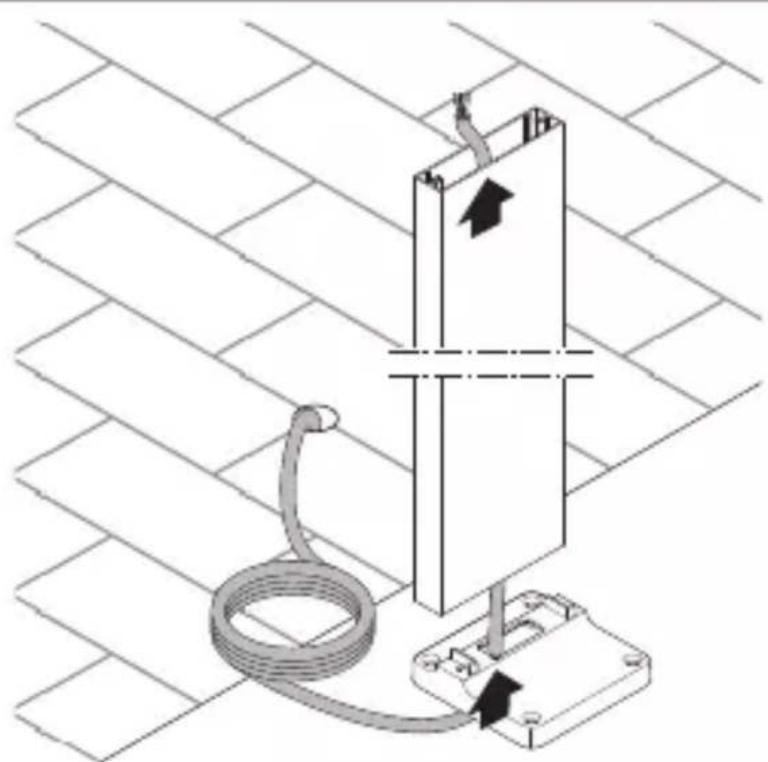

• Dra kabeln genom bottenfästet och profilen.

5.17

• Borra hal och satt i pluggar.

5.18

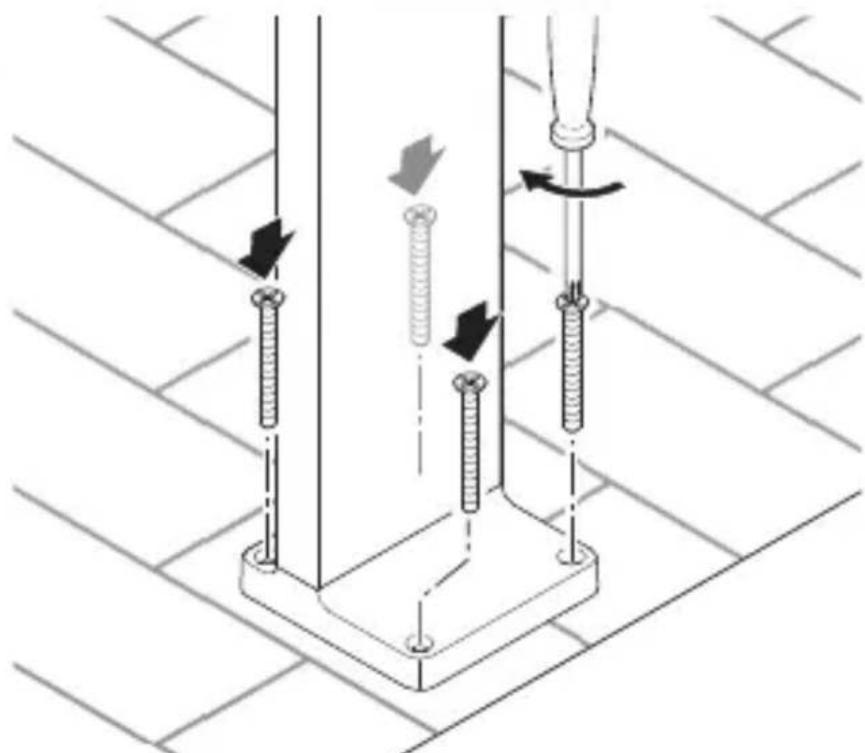

• Skruva fast bottenplattan på bottnen.

Anmärkning:

Montera inte Produkten under marken, for att undvika skador genom korrosion aller oxidation.

5.19

SE

• Dra kabeln genom fästet.
• Placera fästet på profilen.
• Skruva fast skruvarna med brickor.

5.20

• Dra kabeln genom kapan.
• Skruva fast kapan på fästet.

5.21

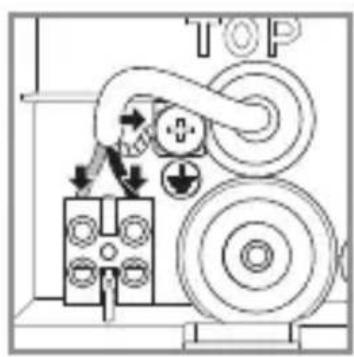

• Anslut nätkabeln enlicht kopplingsschemat.

"4. Elektrisk anslutning"

5.22

• Placera lamptärningen på kapan.
• Skruva i lasskruvarna.

5.23

• Slà till spanningen.
  Görinstallingarna med appen (bara SC). "6. Funktion"

6. Funktion

Funktionerna kan ställas in for SC varianterna. För C-varianterna gäller Funktionerna bara i kombination med en Bluetooth sensorprodukt.

Inställingen av Funktionerna sker via Steinel Connect App.

Steinel Connect App

För att konfigurera armaturen med smarttelefon eller surfplatta@maste Steinel Connect App laddas ner frän AppStore. Det kravs en Bluetooth-forberedd smarttelefon eller surfplatta.

Android iOS

Funktionerna som kan ställas in via Steinel Connect App:

• Afterlystid
• Installing av räckvidden
• Skymningsinställning
• Grundlusfungtion
• Huvudljus- / grundljusnivå installbar
• Utokadinstallingavrackvidden
• Gruppstyrning
• Skymningsinställning via teach-in

Fabriksinställningar

• Skymningsnivå: dagsljusdrift 1.000 lux
• Afterlysid: 2 sekunder
• Inställning av räckvidden: 5 meter

Skymningsinställning

Reaktionsniván (skymning) kan stallas in steglost fran ca 2 - 2.000 lux.

- = Dagsljusdrift (oberoende av omgivningsljuset)
- = Skymningsdrift (ca 2 lux)

För installen av bevakningsområdet och För Funktionstestet i dagsljus, måste ställskruven stå på dagsljusdrift.

Afterlystid

Inkopplingsfördröjningen kan ställas in steglost fran ca 5 sekunder till max. 60 minutes. Varje uppfattad rörelse tänder ljuset på nytt.

Information: Varje gäng som LED-armaturen har släckts avbryts rörelsebevakningen i ca 1 sekund. Därefter kan LED-armaturen tändas igen vid rörelse.

För justeringen av bevakningsområdet och für Funktionstestet, reckommenderas att ställa in den kortastiden.

Inställning av räckvidden (känsliget)

Med räckvidd UXas det cirkelfomade område pa golvet som utgör bevakningsområdet vid en montering pa 2 m Höjd.

• installng pà max. = max. räckvidd (5 m)
• installng på min. = min. räckvidd (1 m)

Grundljustfunktion

Grundljuset ger en belysning med 10 % ljuseffekt. Vid rörelse i bevakningsområdetalandsjuset under installd tid (sefterlystid) med maximal effekt (100 %). Därefter går armaturen tillbaka till aktiverat grundljus.

Grundljuset ar TILL, nar Ijusnivatroskeln underskrids. Vid aktiverad dagsljusdrift ar grundljuset alltid TILL.

0 min = mjukstart / inget grundljus TILL余万元 installt skymningsvärde

10 min = mjukstart + grundljus 10 minutes

30 min = mjukstart + grundljus 30 minutes

= mjukstart + grundljus hela natten

Vad ar mjukstart?

Sensorlampan har en mjukstartfunktion. Vilket betyder, att lijuset inte har maximal effekt;nar det tands,utan under kort tid okar lijuset langsamt upp till 100% . Detsamma gäller.nar lijuset slacks.

7. Underhäll och skötsel

Apparaten ar underhallsfri.

Fara pga elektrisk ström!

Om vattenkommen i Kontakt med strömforande delar kan det medföra elektrisk chock, brännsr erler dödsfall.

• Rengör bara apparaten Near den ar torr.

Risk for materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på apparaten.

• Rengör den med en lätt fuktad trasautan rengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

8. Avfallschantering

Elapparater, batterier, tillbehör och Förpackning mastelämnas in till miljövänlig Återvinning.

Kasta inte elapparater och batterier i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater och batterier lämnas in till miljövänlig Återvinning.

9. Försakran om overensstammelse

Härmed fösakrar STEINEL GmbH attenna typ av radioutrustning L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om overensstammelse finns på foljande webbadress: www.steinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Allaprodukter frän STEINEL uppyller högsta kvalitetsanspråk. Av den anledningen tillhandahäller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på att material- eller tillverkningsfel och omgående meddelas oss after att det konstaterats och inom garantitiden. Garantin omfattar samtiga STEINEL Professional-produkter som köps och används i Tyskland.

Värgarantiforallkonsumenter

Nedanstäende bestammelser gäller für konsumenter. En konsument ar varje naturlig person som vid koptransaktionen varken utövar sin industriella eller självständiga yrkesverksamhet.

Du kan välja, om vi sca fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- aller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden for den STEINEL Professional-produkt som du köpt ar for sensorer, strålkastare, utomhus- och inomhusbelysning 5 ar alltid frän produktens inköpsdatum.

Vi Åtar oss transportkostnaderna För retursändningen men inte transportriskerna.

Vår garanti För foretagare

Nedanstäende bestämmelser gäller für foretagare. Företagare ar en naturlig eller juridisk person erler ett rättskapabelt personbolag som vid köptransaktionen utövar sin industriella eller självständiga yrkesverksamhet.

Vi avgör, om vi ske fullgöra garantin genom gratis Åtgårdande av bristerna, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) aller genom att tillgodohavande.

Garantitiden for den STEINEL Professional-produkt som du kocht ar for sensorer, strålkastare, utomhus- och

inomhusbelysning 5 År alltid是从produkten inköpsdatum.

Inom ramen for garantin ersätter vi inte dina utgifter som krävs vid en komplettterande prestation och inte dina utgifter vid utbyggnaden av den bristfälligaprodukten och inbyggnaden av en utbytesprodukt.

Garantirattigheter, kostnadsfrihet

De tjänster som beskrivs har gäller utöver de lagiga garantianspråken - inklusive särskilda skyddsbestämelser für konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagiga rättigheter vid brister ar kostnadsfritt.

Undantaget fran garantin

Uttryckligen undantagna franenna garanti ar alla utbytbara Ijuskallor.

Darutover mortfaller garantin:

• vid normal Förslitning p.g.a. användning eller annan naturlig Förslitning på produktdilar erler brister på STEINEL Professional-produkten, som beror på normal Förslitning p.g.a. användning eller annan naturlig Förslitning,
• vid användning avprodukten für ändamål den inte ar avsedd eller vid osakkunnig användning aller om bruksanvisningen ignoreras,
• om till- och ombyggnader resp. andra modifikationer på Produkten genomförs egenmaktigt aller om brister kan hänforas till att tillbehör-, kompletterings- aller reservdeler inte ar STEINEL originaldeler,
• om unterhäll och skötsel av Produkten inte motvarsat braksanvisningen,
• om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
• vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget ár överens-kommelsen med Förenta Nationerna om avtal För den internationella varuhandeln (CISG).

Gora gallande

Om du vill ta din garanti i anspråk, sä skickar du din produit fullständig tillsammans med originalkvittot,)där köpedatum och produktbeteckning maste framgå, till din Återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därfor rekommanderar vi att du sparar kvittot väl tills garantitiden har gätt ut.

11. Tekniska data

• Mått (H × B× D): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

• Spanning: 220 - 240 ~V, 50 / 60 ~Hz
• Systemeffekt (P_on) : 9,00 W
• Systemeffekt iHF sensorsystem: L 845 SC: 0,67 W
  GL 85 SC: 0,67 W
• Standby (P_net) : 0,45 W
• Ljuseffekt: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 Im

GL 85 C: 719 Im

• Effektivitet:

L 845 SC: 73Im / W

L 845 C: 80 lm / W

GL 85 SC: 73 Im/W

GL 85 C: 80 lm / W

LED

-Ljuskalla:
- Färgtemperatur: 3.000 K (varmvit)

• Färgåtergivningsindex:

• Medelläng livslängd für beräkningen:

L70B50 vid 25 °C: >60.000 timmar

• Färgkonsistens SDCM:
  Ljusintensitetsfördeling

tartvärde: 3

• Grundljus : Ja (Frän, 10 min, 30 min, hela natten, alltid)

• SensorTeknik: L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

• Bevakningsområde, bevakningsvinkel*: 160°

• Bevakningsområde, öppningsvinkel*: 160°

• Räckvidd*: 1-5 m
• Afterlystid*: 5 s-60 min
• Skymningsinställning*: 2-2.000 lux

Skyddsklass:

IP 44

• Isolationsklass:

/

• Omgivningstemperatur: -20 till +40 °C
• Frekvens Bluetooth: 2,4 -2,48 GHz
• Sändeffekt Bluetooth: 5 dBm, 3 mW

• Energieeffektklass: Denna produit innehäller en Ijuskälla i energiaffektklass "F".

• För C: bara i kombination med en Bluetooth sensorprodukt.

12. Åtgårdande av störningar

Apparatenutan spanning

• Säkringen inte pāslagen eller defekt.

• Tillkoppla sakringen.

• Byt ut den defekta säkringen.

-Avbrottikabel.
- Kontrollera kabeln med spanningsprovare.
-Kortslutning i natanslutningen.
- Kontrollera anslutningarna.
- Eventuellt befintlig nätströmbrytare FRÄN
- Slà till strömbrytaren.

Armaturen tänds inte (bara SC).

• Felaktig skymningsinställning.
• Ställ in skymningsinställningen på nytt.
• Nätströmbrytare FRÄN.

• Ställ in nätströmbrytaren.

• Säkringen inte pääslagen eller defekt.

• Tillkoppla sakringen.

• Byt ut den defekta sakringen.

• Snabba rörelser untertrycks für att minimera feltändninger erler bevakningsområdet ar für litet aller felaktigt inställt.

• Kontrollera och justera bevakningsområdet.
  -Ljuskalla defekt.

• Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte (bara SC).

• Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

• Begränsa eller Förändra bevakningsområdet vid behov.

Armaturen släcks inte helt (bara SC).

• Grundlus har valts.
• Ställ grundljuset på "0 min".

Armaturen tänds öönskat (bara SC).

• Armaturen inte korrekt monterad.
• Montera armaturen korrekt.
• Rörelse fanns, men kunde inte detekteras (rörelse bakom en vagg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).
• Kontrollera området.
• Begränsa eller Förändra bevakningsområdet vid behov.

DK

Indhold

För ledningen gennem huset.
- Skru huset på holderen.

5.21

DK

Nettledningen bestär av en 2-3-ledet kabel:

L = fase (som regel svart, brun aller grä)

Forveksles tikkoblingsledningene, kan dette före til kortslutning.

• Skru gulvplaten fast på profilen.

5.16

• Tegn borehull.

5.17

• Skru gulvplaten fast på gulvet.

NB:

For Å unngå skader som fölge av korrosjon eller oksidasjön skalprodukter ikke monteres under bakken.

5.19

• Trekk kabelen gjennom holderen.
• Sett holderen på profilen.
• SkruSAMMEN

5.20

• Trekk kabelen gjennom huset.
• Skru huset på holderen.

5.21

NO

Ta gjerne kontakt med oss om du har garantikrav ellerspørsmål angåendeproduktet ditt.
Du nár oss på [phone].

12. Utbedring av feil

• Brudd på ledningen.
• Kontroller ledningen med spenningstester.
  -Kortslutning i nettledningen.
• Kontroller koblingene.
• En eventuell ledningsbryter er slätt av
• Slå på nettbryteren.

Enheten kobles nikke inn (kun SC).

• Ikke korrekt valgt skumringsinnstilling.

• Still inn skumringsinnstillingen på nytt.

• Ledningsbryter er AV.

• Still inn ledningsbryteren.

• Sikringen/DD:innkoblet/defekt.

Koble inn sikringen.
- Skift ut defekt sikring.

• Raske bevegelser undertrykkes for feilminimering, aller deter stilt inn et for lite aller unkrekt dekningsområde

• Kontroller og juster dekningsområdet.

• Lyskilden er defekt.
• Lyskilden kan/DD.

Enheten kobles nikke ut (kun SC).

• Permanente bevegelser i dekningsområdet.

• Kontroller dekningsområdet.

• Innskrenk aller forandre dekningsområdet ved behov.

Enheten kobles jegke helt ut (kun SC).
