MANUALE UTENTE GL 85 STEINEL

1.Àproposdecedocument

1. Riguardo a Anythingo 169
2. Avverenze generali relative alla sicurezza 169
3. Descrizione apparecchio 170
4. Allacciamo elettrico 179
5. Montaggio 180
6. Funzionamento 197
7. Manutenzione e cura 200
8. Smaltimento 201
9. Garanzia del produttore 202
10. Dati tecnici 205
11. Eliminazione dei guasti 207

1. Riguardo a questo documento

• Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate ai progressi della Tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio.

Vengono fatti particolarmente presenti i possibili pericoli.

L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attendamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo fácilmente accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezioni di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo

• Lampada a sensore per montaggio a muro in ambienti esterni e interni (L 845 SC).
• Lampada per montaggio a muro in ambienti esterni e interni (L 845 C).
• Lampada a sensore per montaggio a pavimento in ambienti esterni e interni (GL 85 SC 600 / 900).
• Lampada per montaggio a pavimento in ambienti esterni e interni (GL 85 C 600 / 900).

Utilizzo non adeguato allo scopo

• Gli apparecchi non sono dimmerabili.

Non dimmerizzabile

Avverenza:

Al fine di escludere malfunzionamenti, si deve rispetto una distanza minima di 3 m dal router WLAN e dagli Access Points.

Principio di funzionamento (L 845 SC und GL 85 SC 600 / 900)

• Le lampade a sensore (SC) sono dotate di un rilevatore di movimento attivo.
• L'intelligente sensore ad alta frequenza (iHF) irradia onde elettromagnetice ad alta frequenza (5,8 GHz) e riceve le onde riflesse. In caso di movimento di persone nel Campo di rilevamento della lampada a sensore, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessor fa scattare l'istruzione di commuta-zione "Accendi la luce".
• Il rilevamento del movimento di massima sicurezza lo si ottiene con il montaggio dell'apparecchio rispetto alla direzione di marcia tangenziale.
• Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato.
• E' possibile rilevare i movimenti anche attraverso porte,lastre di vetro e pareti sottili.
• Tramite l'analisi del segnale il sensore distinguue tra persone in movimento e oggetti in movimento come cespugli o piccoli animali. In tal modo si escludono sua interventi a sproposito per via di movimenti di piccoli animali sia guasti dovuti a temperature estreme.

Principio di funzionamento (L 845 C e GL 85 C 600 / 900)

Le varianti C possono essere collegate in rete tramite Bluetooth con altri sensori al fine di estendere il campo di rilevamento. Esse inoltrano i segnali rilevati (presente e luminosità)tramite Bluetooth. Il lavoro avviene nel sensore collegato in rete con un'altra interfaccia.

Volume di fornitura L 845 SC, L 845 C

3.1

• 1 lampada (a sensore)
• 3 tasselli
  -3viti
• 3 distanziatori
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

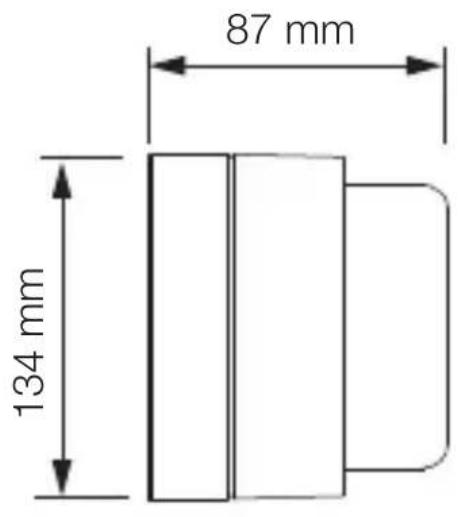

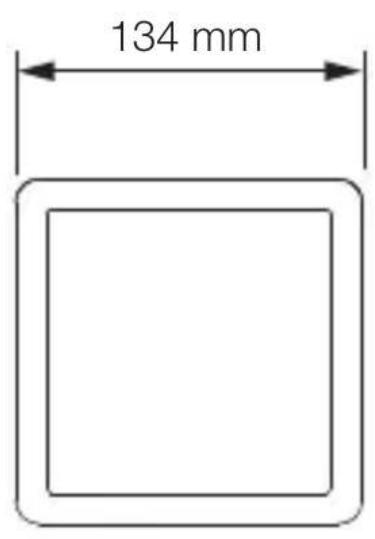

Dimensioni del prodotto L 845 SC, L 845 C

3.2

IT

3.3

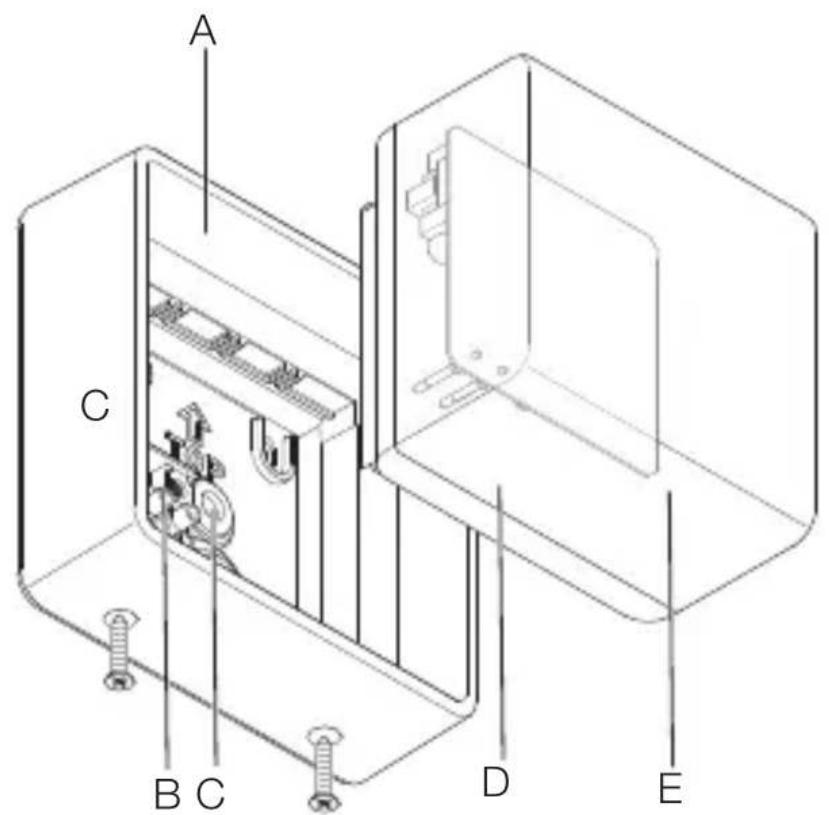

A Supporto per montaggio a muro
B Morsettiera di allacciamento
C Tappo di tenuta
D Collegamento a innesto
E Cubo lampada

Volume di fornitura GL 85 SC, GL 85 C

3.4

• 1 lampada (a sensore)
• 1 supporto
• 1 profilo (in alternatively 437mm oppure 737mm )
  -1piede
• 4 tasselli
  -4viti
• 3 viti di collegamento
• 4 rondella
• 4 viti piccole
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

3.5

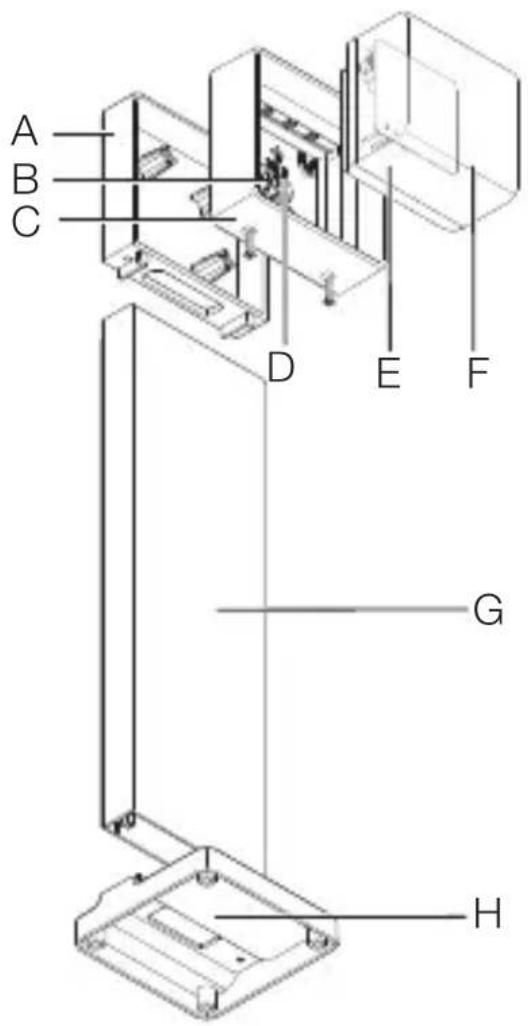

Panorama dell'apparecchio GL 85 SC, GL 85 C

3.6

IT

A Supporto
B Morsettiera di allacciamento
C Involucro
D Tappo di tenuta
E Collegamento a innesto
F Cubo lampada
G Profilo
H Piede

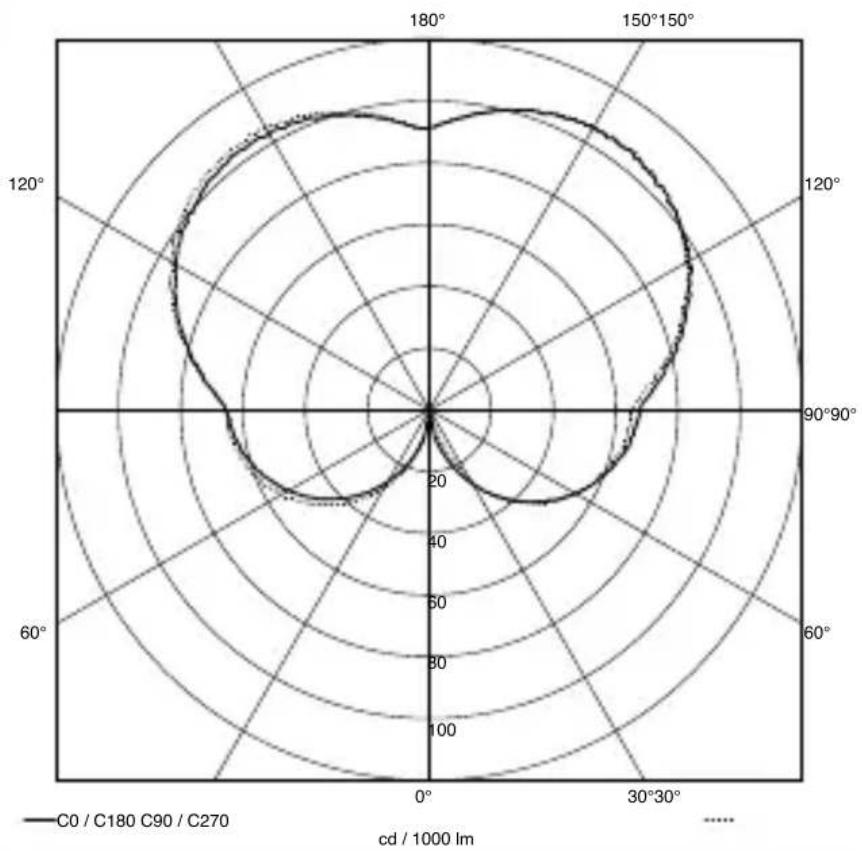

Distribuzione dell'intensità luminosa

3.7

4. Allacciamento elettrico

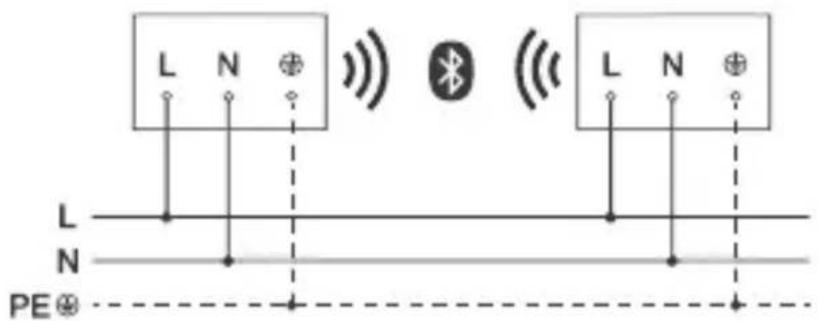

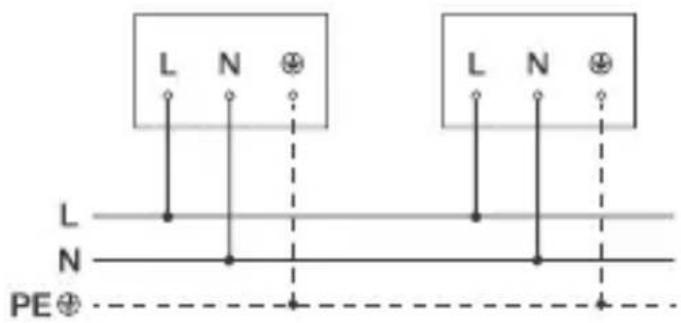

Schema elettrico

4.1

Il cavo di alimentazione alla rete ha 2-3 fili.

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

Conduitore di terra (PE):

• collegare il conduttore di terra al morsetto di terra.

L'apparecchio può essere allacciato elettricamente a vale di un interrottore di rete, perché sia garantito che quest'ultimo rimanga sempre acceso.

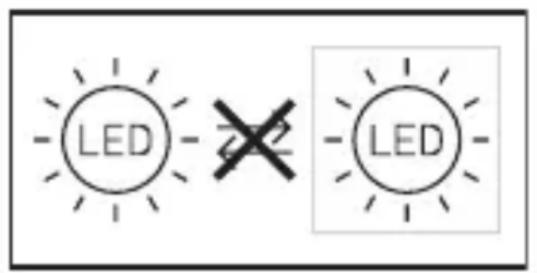

La sorgente luminosa di但这a lampada non è sostituabile; in caso ciò fosse necessario (per es. alla fine della sua durata utile), occorreambiare l'intera lampada.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.
• Selezionare il luogo di montaggio adatto.

-Tenendo in considerazione del raggio d'azione.
-Tenendo in considerazione il rilevamento del movimento
-Protetto da vibrazioni.
-Campo di rilevamento privo di ostacoli.
-Non in aree a rischio di esplosion.
-Non su superfici fácilmente inflammabili.
-Non guardare la sorgente luminosa da breve distanza (< 30 cm).
-Mantenere una distanza di almeno 5 m da altre lampade.

Raggio d'azione L 845 SC

5.1

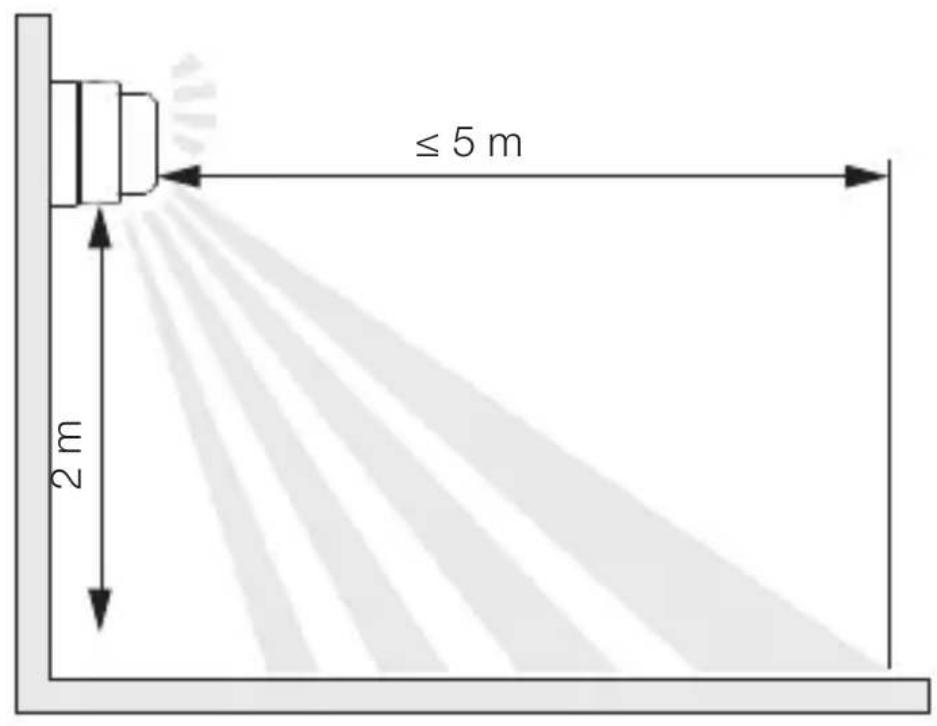

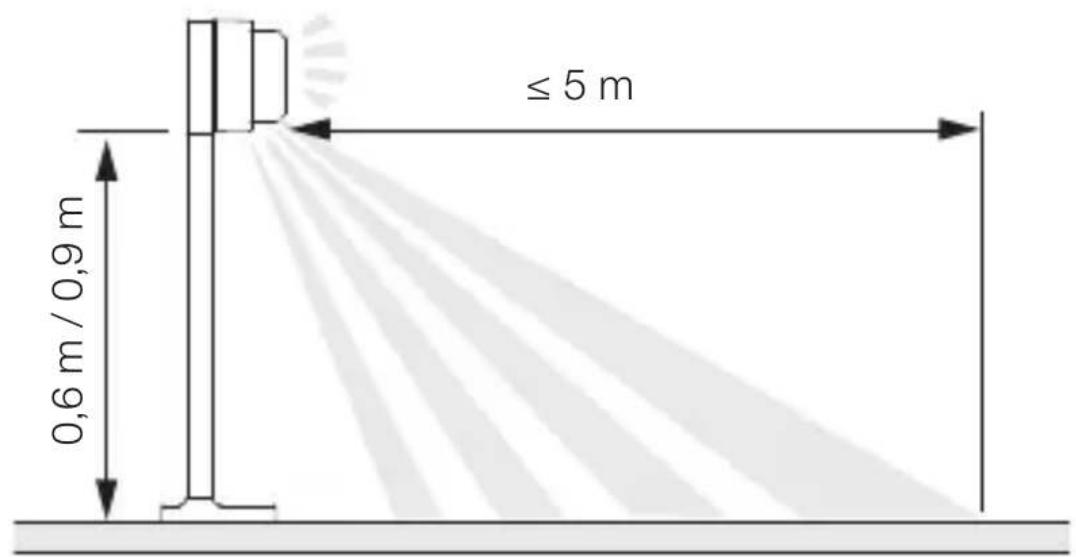

Raggio d'azione GL 85 SC

5.2

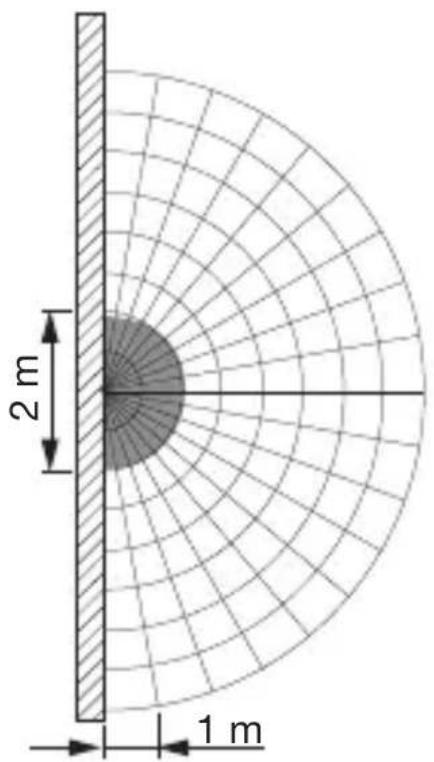

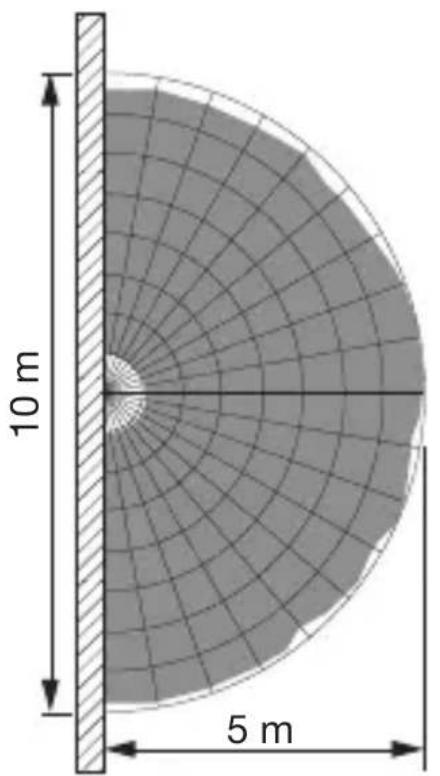

Rilevamento di movimento SC

5.3

IT

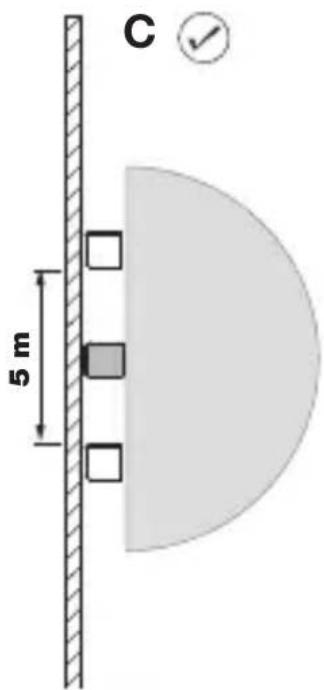

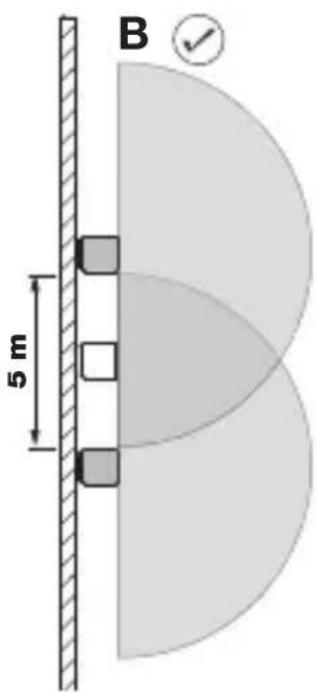

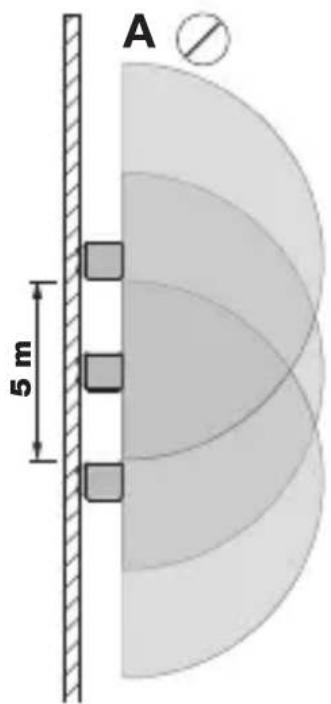

Distanza delle lampade SC

5.4

Se le lampade vengono montate troppo vicine le une alle altre, si potrebbero verificare interventi a sproposito. I segnali ad alta frequenza trasmessi possono interferire tra loro.

I seguenti accorgimenti aiutano a evitare quello erre.

• Montare le lampade a una distanza di almeno 5m .
• Collegare le lampade tramite la Steinel Connect App e disattivare il sensore in modo mirato in determinate lampade tramite la funzione "Sensor OFF" (B + C) . Tramite il collegamento a rete, in caso si verificasse un movimento si attivanoanche le lampade il cui sensore è disattivato.

Fasi di montaggio L 845 SC, L 845 C

5.5

IT

• Accertarsi che la tensione di alimentazione di rete sia disattivata.
• Svitare le viti di sicurezza.
• Staccare il cubo lampada dal supporto per montaggio a muro.

5.6

• Segnare i fori.

5.7

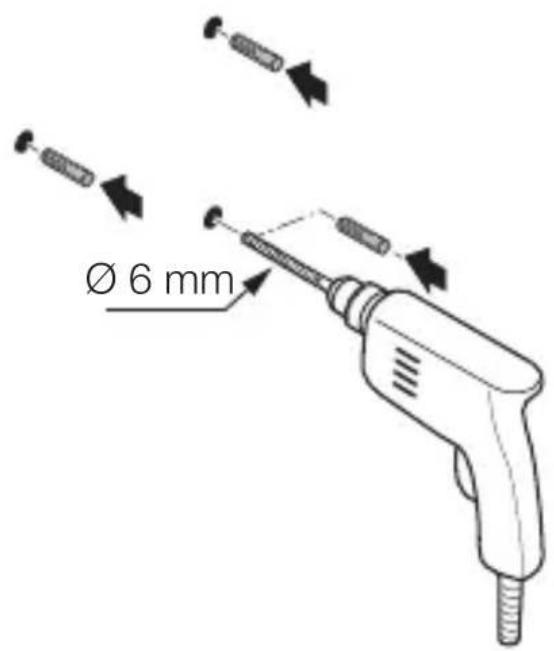

• Effettuare i fori (Ø 6 mm) e insere i tasselli.

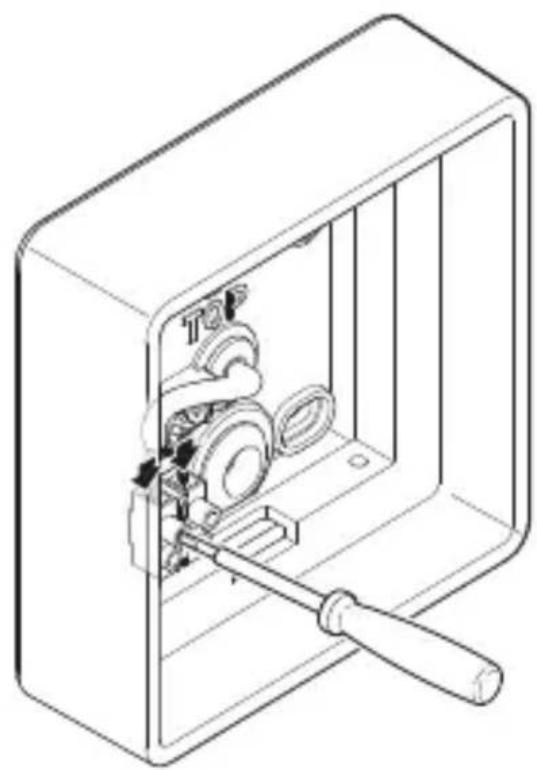

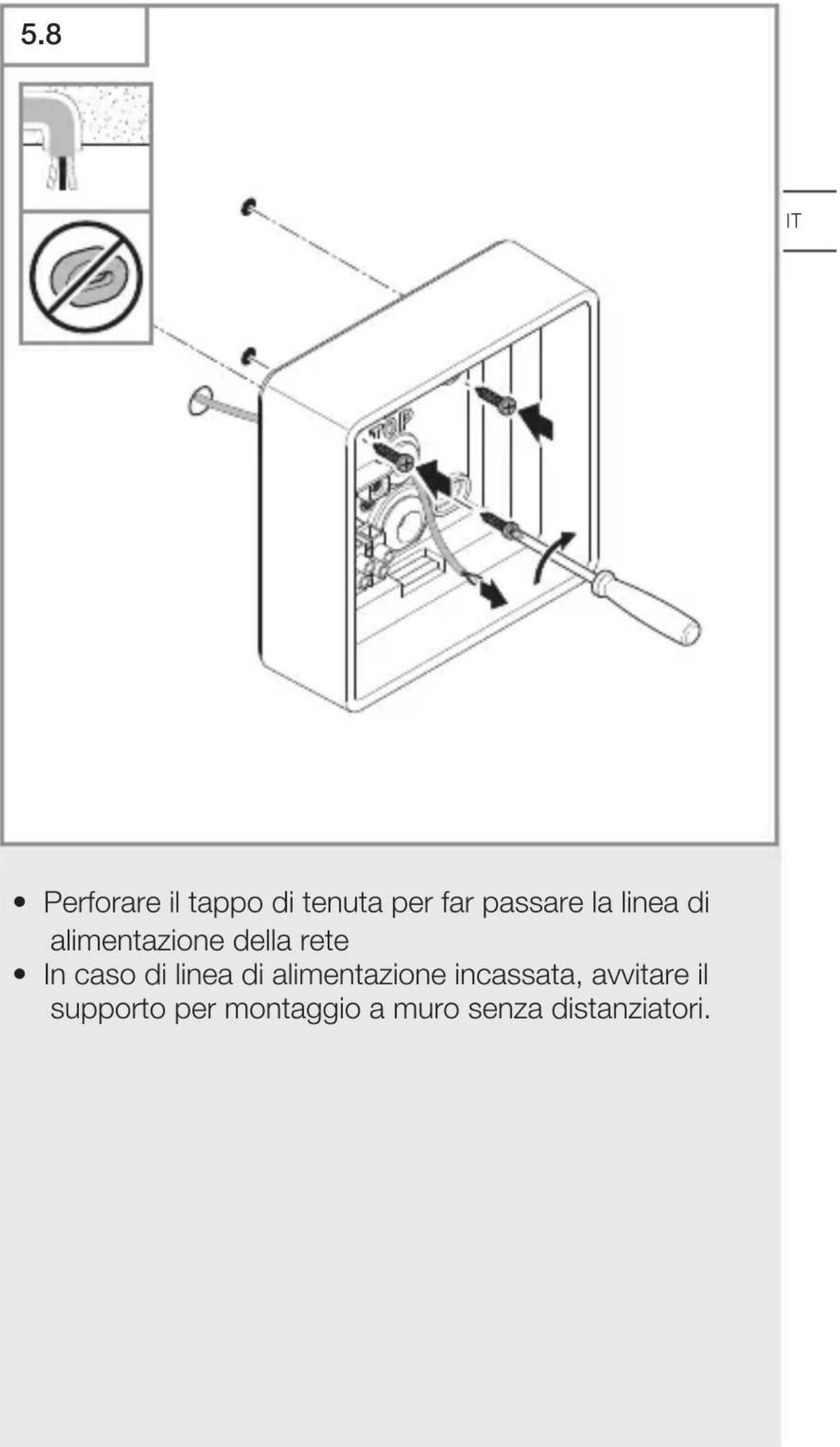

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete
• In caso di linea di alimentazione in superficie, avvitare il supporto per montaggio a muro con distanziatori.

5.10

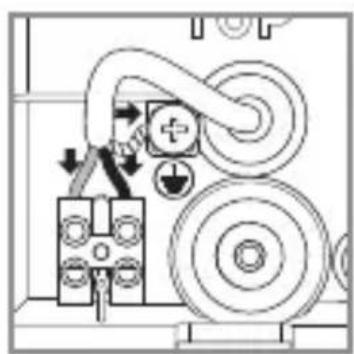

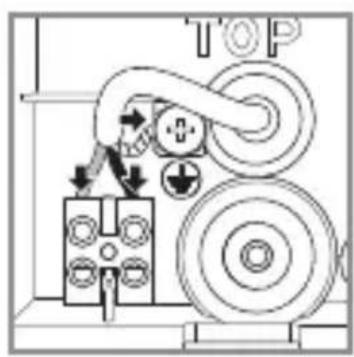

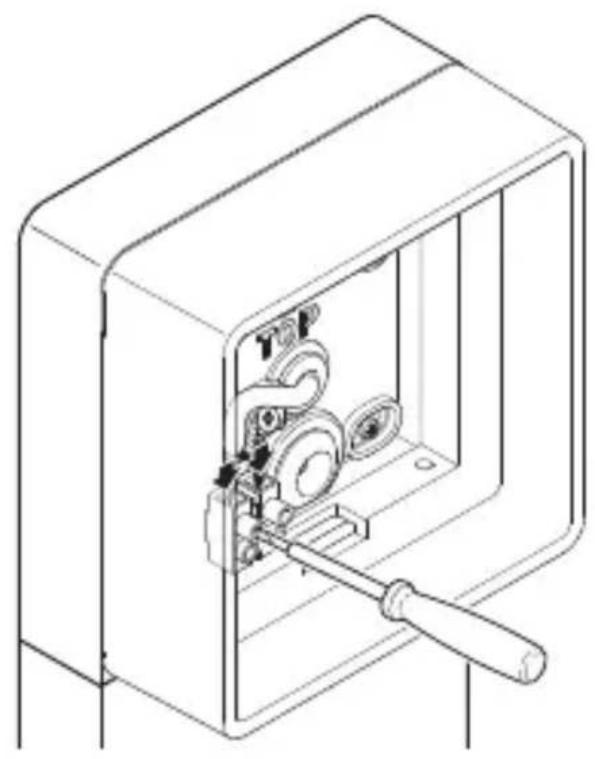

• Allacciare il cavo di rete secondo quando indicate nello schema elettrico.

"4. Allacciamento elettrico"

5.11

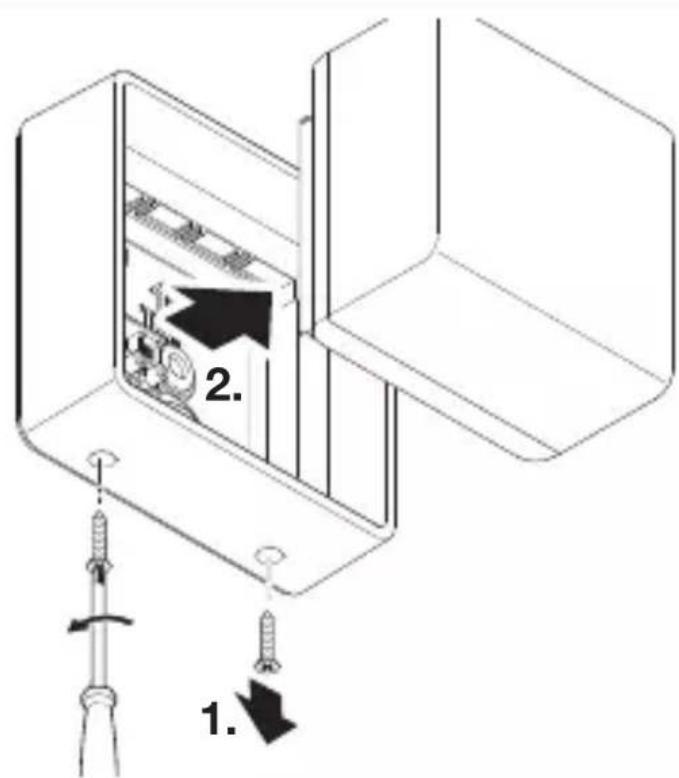

• Infilare il cubo lampada sul supporto per montaggio a muro.
• Inserire avvitando le viti di sicurezza.

5.12

• Attivare l'alimentazione della rete elettrica.
• Effettuare le impostazioni tramite app (solo SC).

→“6. Funzionamento”

Fasi di montaggio GL 85 SC, GL 85 C

5.13

• Accertarsi che la tensione di alimentazione di rete sia disattivata.

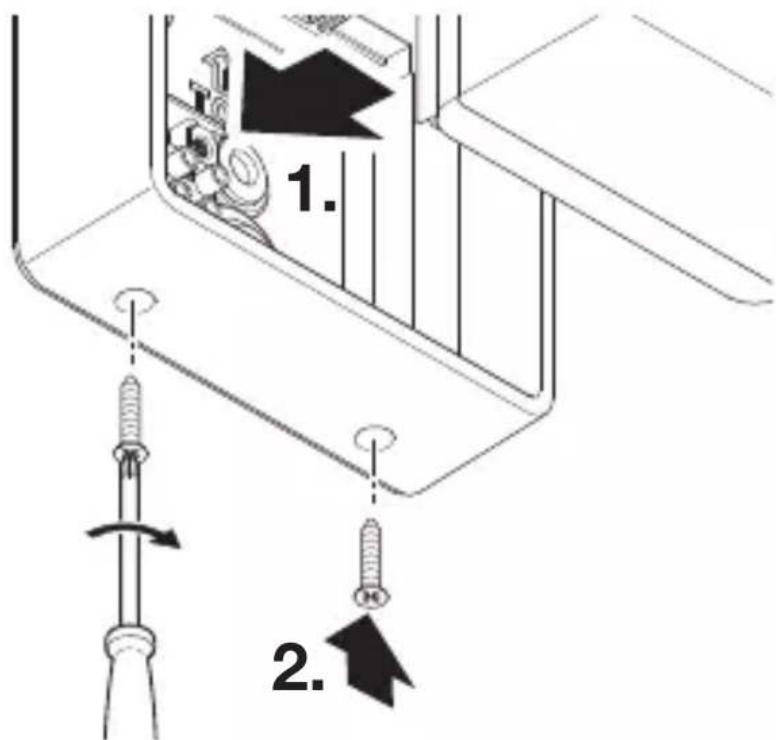

• Svitare le viti di sicurezza
• Staccare il cubo lampada dall'involucro.

5.14

IT

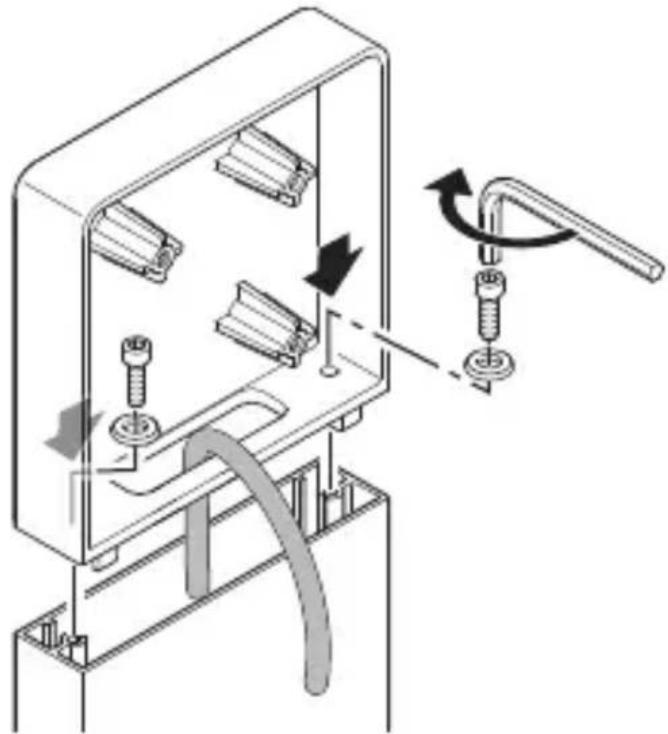

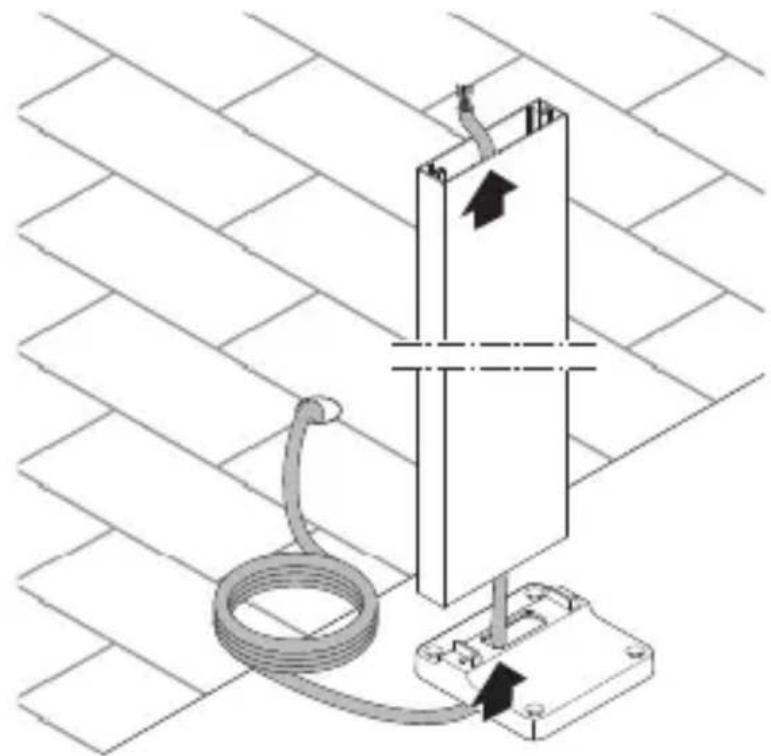

• Far passare il cavoattraverso il sostegno a pavimento e il profilo.

5.15

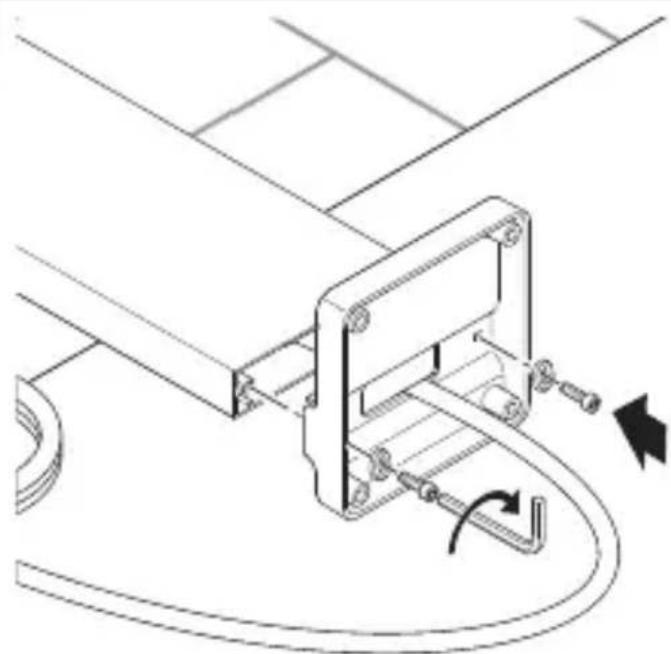

• Avvitare il piede al profilo.

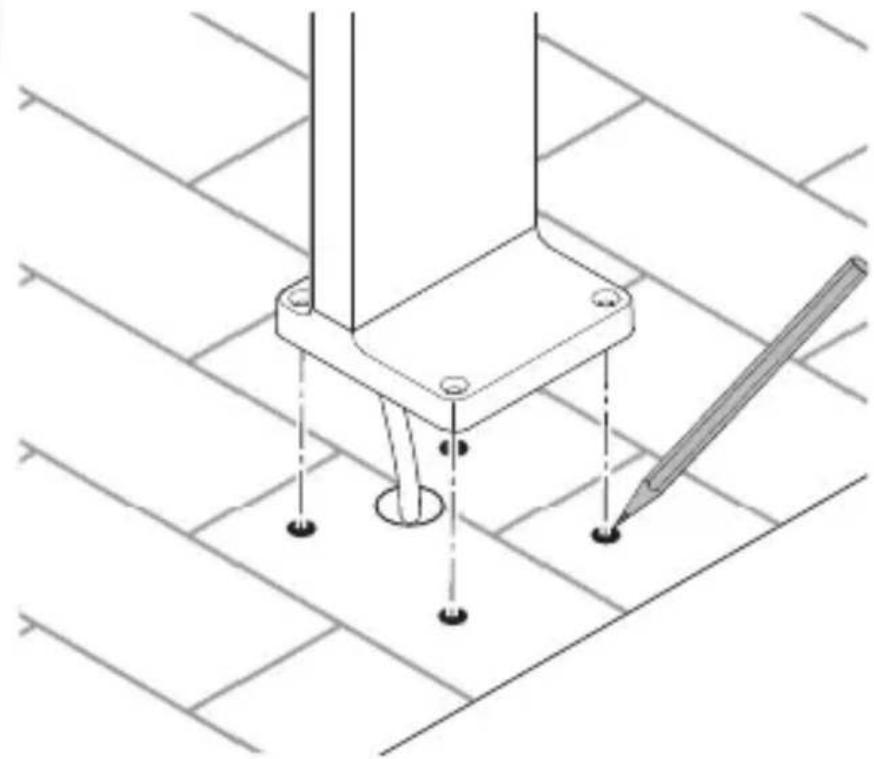

5.16

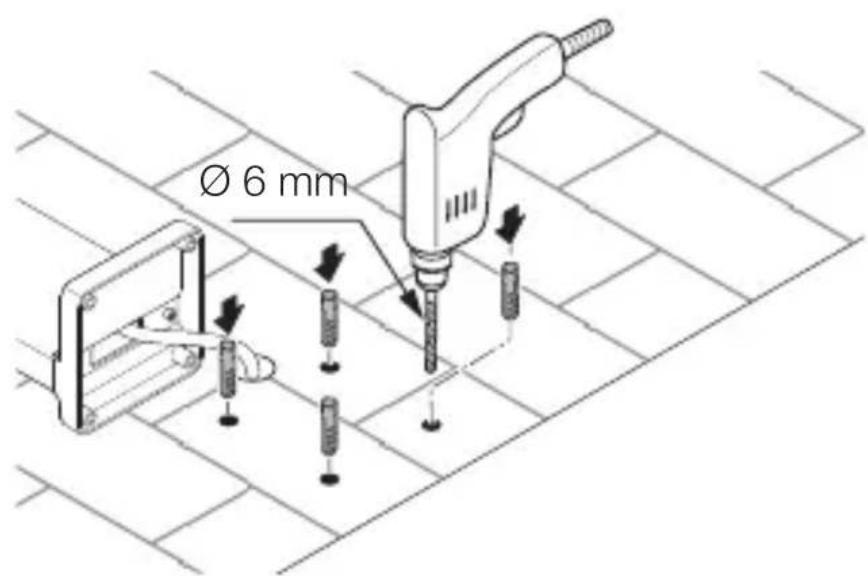

• Effettuare i fori.

5.17

• Effettuare i fori e inseire i tasselli.

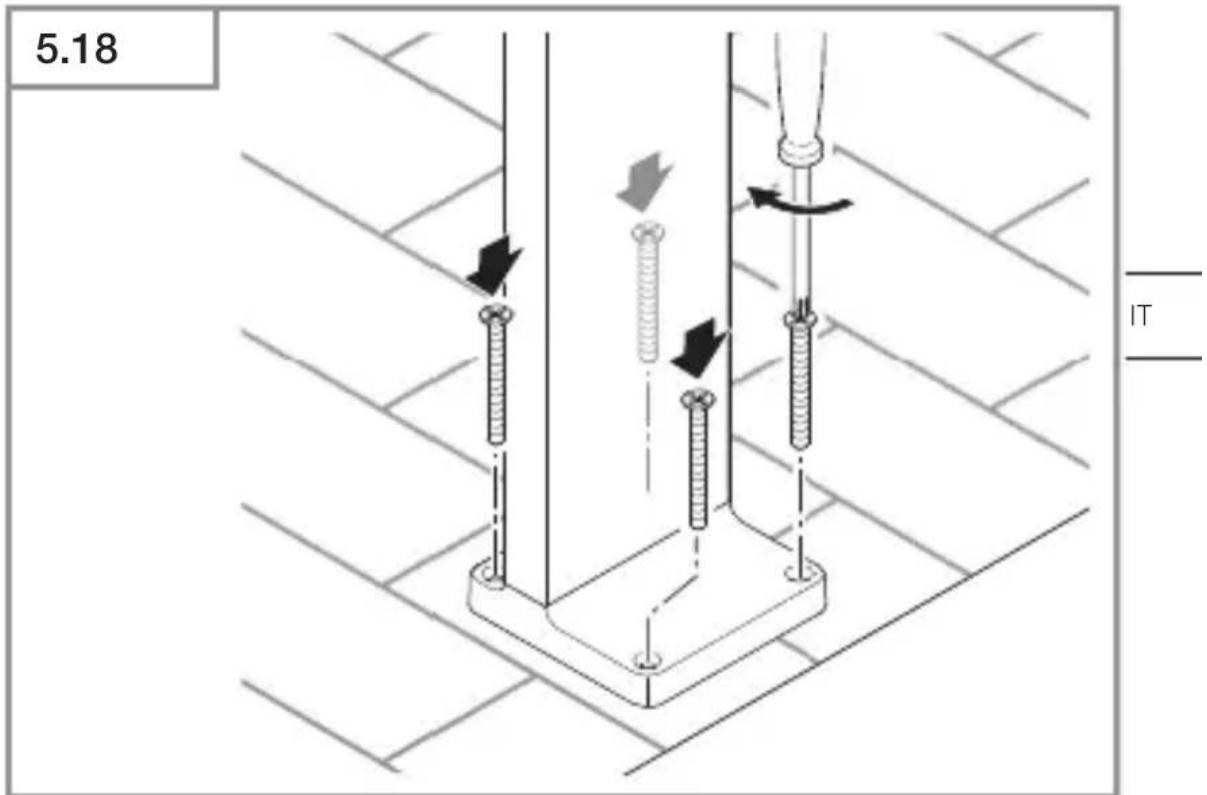

• Avvitare il piede al pavimento.

Avverenza:

Non montare il prodotto sotto terra, vi è altrimenti rischio di danni dovuti a corrosione od ossidazione.

5.19

• Far passare il cavoattraverso il supporto.
• Infilare il supporto sul profilo.
• Avvitare le viti alle rondelle.

5.20

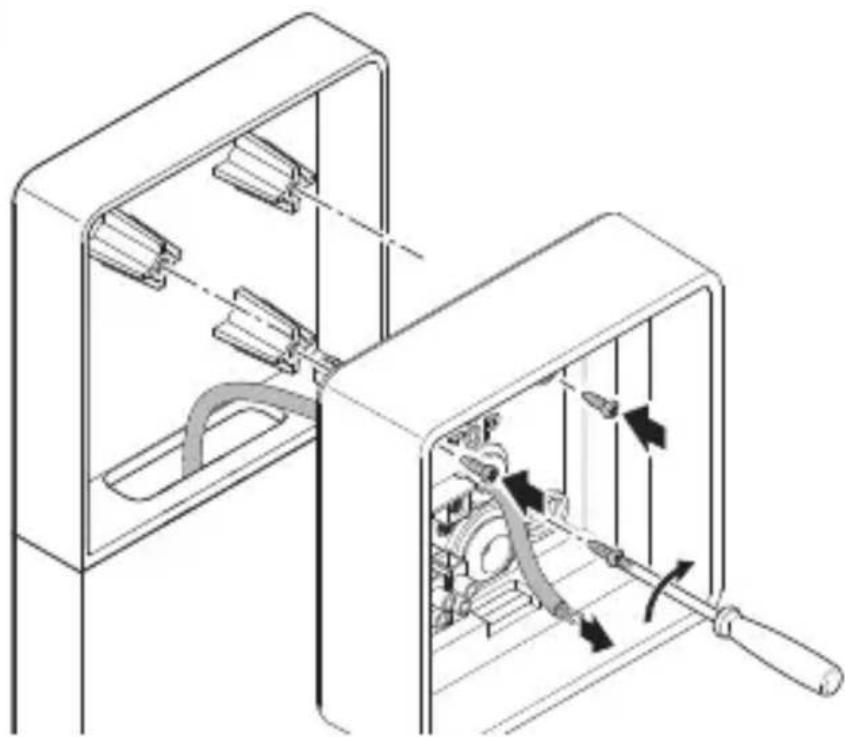

Far passare il cavoattraverso I'involucro.
- Avvitare l'involucro al supporto.

5.21

• Allacciare il cavo di rete secondo quando indicate nello schema elettrico.

"4. Allacciamento elettrico"

5.22

• Infilare il cubo lampada sull'involucro.
• Inserire avvitando le viti di sicurezza.

5.23

• Attivare l'alimentazione della rete elettrica.
• Effettuare le impostazioni tramite app (solo SC). "6. Funzionamento"

6. Funzionamento

Le funzioni si possono impostare per le varianti SC. Per le varianti C le funzioni valgono solo in combinazione con un prodotto a sensore Bluetooth.

L'impostazione delle funzioni avvienetramite la Steinel Connect App.

Steinel Connect App

Per la configurazione della lampada con smartphone o tablet dovete scaricare la Steinel Connect App dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Funzioni che possono essere impostatetramite la Steinel Connect App:

• Regolazione del periodo di accensione
• Regolazione del raggio d'azione
• Regolazione crepuscolare
• Funzione luce notturna
• Luce principale / livello luce notturna regolabile
• Regolazione del raggio d'azione avanzata
• Collegamento in rete di gruppi
• Regolazione crepuscolare tramite Teach-In

Impostazioni di fabbrica

• Regolazione crepuscolare: funzionamento con luce diurna 1.000 Lux
• Regolazione del periodo di accensione: 2 secondi
• Regolazione del raggio d'azione: 5 metri

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2-2.000 Lux.

• = funzionamento con luce diurna (indipendente alla luminosità)
• = funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi sul funzionamento con luce diurna.

Regolazione del periodo di accensione

Il ritardo dello spegnimento può essere regolato in continuo tra ca. 5 secondi e un massimo di 60 minuti. Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Avvertenza:gni volta che viene spenta la lampada LED, per una durata di ca. 1 secondo non è possibile un nuovo rilevamento di movimento. Trascorso quello tempo, la lampada LED è di nuovo in grado di provocare l'accensione della luce in caso di rilevamento di movimento.

Quando si imposta il Campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione del raggio d'azione (sensibilità)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.

• Impostazione sul massimo = raggio d'azione massimo (5 m)
• Impostazione sul minimo = raggio d'azione minimo (1 m)

Funzione luce notturna

La luce notturna permette un'illuminazione a una potenza pari al 10% circa del flusso luminoso utile. Solo in caso di movimento all'interno del Campo di rilevamento la luce passa per il periodo impostato (vedi Regolazione del periodo di accensione) al massimo flusso luminoso utile (100%) . Dop o di che la lampada passa alla luce notturna attivata.

La luce notturna è accesa quando la luminosità scende al di fatto della soglia. Quando è attiva la modalità a luce diurna, la luce notturna è sempre accesa.

0 min = accensione graduale della luce / non luce notturna ON a partire dal valore crepuscolare impostato

10 min = accensione graduale della luce + luce notturna 10 minuti
30 min = accensione graduale della luce + luce notturna 30 minuti
= accensione graduale della luce + luce notturna per tutte la notte

Cos'e l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione graduale della luce. Ciò significica che la luce al momento dell'accensione non viene accesa direttamente al massimo della potenza, bensi la luminosità viene aumento al lentamente entro pochi istanti fino a 100% . Analogamente lo spegnimento non è immediato, bensi la luce si spegne lentamente.

7. Manutenzione e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua cui provocare una scossa elettrica, uszioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulire l'apparecchio con un panno leggermente inumidi-to, alla detersivi.

Importante: l'alimentatore non è sostituibile.

8. Smaltimento

Apparecchi elettrici, pile, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici e le pile assieme ai rifiuti domestici!

Solo per paesi UE:

conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attua-zione nel diritto nazionale, le pile e gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiarare che il tipo di apparecchiatura radio L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 è conforme alla direttiva 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

10. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di conceder le come cliente una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un erre di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontriati ed entro il periodo di garanzia. La garanzia si estende a tutti i prodotti STEINEL Professional che vengono acquistati e utilizzati in Italia.

Le nostre prestazioni di garanzia per gli utenti

Le seguenti disposizioni valgono per gli utenti. Per utente si intende agli persona fisica che all'atto della stipulazione del contratto di acquisto non agisce in esercizio della sua attività professionale commerciale o autonoma.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuite, la sostituzione gratuite (all'occorrezza con un modello successivo equivalente o di migliorare qualità) o l'emissione di unanota di credito.

Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni di 5 anni a partire alla data di acquisto del prodotto.

Noi assumiamo iosti di trasporto ma non i rischi legati al trasporto della mercce che ci viene restituita.

Le nostre prestazioni di garanzia per gli imprenditori

Le seguenti disposizioni valgono per gli imprenditori. Per imprenditore si intende una persona fisica o giuridica o una società di persone con capacità giuridica che all'atto della stipulazione del contratto di acquisto agisce in esercizio della sua attività professionale commerciale o autonoma.

Noi possiamo scegliere se prestare la garanzia eliminando Gratisamente il vizio, sostituendo l'articolo difettoso (all'occurrezza con un modello successivo equivalente o di migliorare qualità) o emetterndo unanota di credito.

Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni di 5 anni a partire nella data di acquireo del prodotto.

Nell'ambito della prestazione della garanzia nei non sosteniamo le Sue spese necessarie per l'adempimento né le spese per lo smontaggio del prodotto difettoso e per l'infallazione del prodotto sostitutivo.

Diritti per vizi previsti alla legge, Gratisita

Le prestazioni qui descripte valgono in aggiunta ai diritti alla garanzia previsti nella legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti nella legge in caso di vizi è gratuite.

Esclusioni alla garanzia

Sono espressamente esclude dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altre ragione naturale o in caso di vizi del prodotto STEINEL Professional che sono da riconduire a logorio dovuto all'uso o ad altre ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da riconduurre all'impiego di accessori, complementi o peszi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installatione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di inviare il Suo prodotto completo e unito allo scontrino d'acquisto o alla fatturaindicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a moi: STEINEL Italia Srl, Via del lavoro, 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consiglio pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

11. Dati tecnici

• Dimensioni (A x L x P): L 845: 134 × 134 × 87 mm

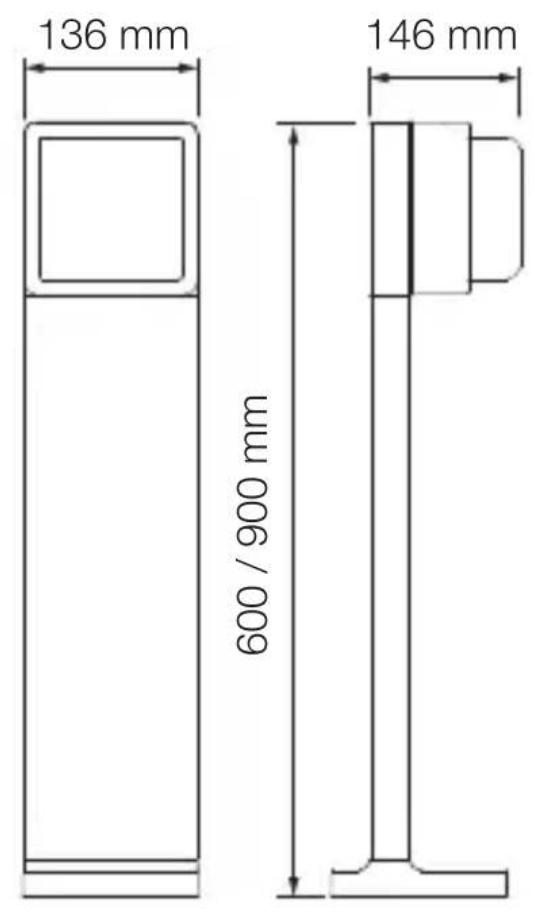

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

• Tensione di rete: 220 - 240 ~V, 50 / 60 ~Hz
• Potenza assorbita (P_on) : 9,00 W
• Potenza assorbita sensori iHF: L 845 SC: 0,67 W
  GL 85 SC: 0,67 W
• Standby (P_ net ): 0,45 ~W
• Flusso luminoso: L 845 SC: 655 Im
  L 845 C: 719 Im

GL 85 SC: 655 Im

GL 85 C: 719 Im

• Efficienza:

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 Im / W

LED

Lampadine:
- Temperatura del colore:
- Indice di resa cromatica:
Durata utile media misurata:

L70B50 a 25 °C: > 60.000 ore

• Consistenza del colore SDCM:

Valore iniziale: 3

• Distribuzione dell'intensità luminosa :

• Luce notturna*:

Si (off, 10 min, 30 min, tutte la notte, sempre)

• Tecnica a sensori:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

• Campo di rilevamento, angolo di rilevamento *, 160^
• Campo di rilevamento, angolo di aperture*: 160^
• Raggio d'azione*: 1-5 m
• Regolazione del periodo di accensione*: 5 s-60 min

• Regolazione di luce crepuscolare*: 2-2.000 Lux

• Grado di protezione: IP 44

• Classe di protezione: /
• Temperatura ambiente: -20 - + 40 °C
• Frequenza Bluetooth: 2,4 -2,48 GHz
• Potenza di trasmissione Bluetooth: 5 dBm,3 mW

• Classe di efficienza energetica:\ quello prodotto contiene una\ sorgente luminosa che corrisponde\ alla classe di efficienza energetica "F".

• Per C: solo in combinazione con un prodotto a sensore.

12. Eliminazione dei guasti

Apparecchioenza tensione.

• Il fusibile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusabile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.
• Certo circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interrottore di rete spento.
• Accendere l'interruttore di rete.

L'apparecchio non si accende (solo SC).

• La regolazione di luce crepuscolare scelta è troppo Bassa.

• Reimpostare la regolazione di luce crepuscolare.

• Interruttore di rete spento.

• Attivare l'interruttore di rete.

• Il fusabile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusabile difettoso.

• Il rilevamento di movimenti molto rapidi viene soppesso ai fini di ridurre al massimo i guasti, oppure il Campo di rilevamento impostato è troppo ridotto o non corretto.

• Controllare o regolare il Campo di rilevamento.

• Sorgente luminosa guasta.
• La sorgente luminosa non è sostituibile. Sostituire completamente l'apparecchio.

L'apparecchio non si spegne (solo SC).

• Movimento continuo nel Campo di rilevamento.

• Controllare il Campo di rilevamento.

• In caso di necessità limitare o modificare il Campo di rilevamento.

L'apparecchio non si spegne completamente (solo SC).

• É stata selezionata la luce notturna.
• Impostare la luce notturna su "0 min".

L'apparecchio si accende a sproposito (solo SC).

• L'apparecchio non è fissato in modo tale che non si muova.
• Montare l'involucro in modo che sia ben fisso.
• Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento di vegetazione riscaldata, o movimento di un corso di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)
• Controllate il Campo
• In caso di necessità limitare o modificare il Campo di rilevamento.

ES

Índice

3.000 K (branco quente)

3.000 K (ciepte biate swiatto)

Informazioni privind solicitarea unei prestaati in garantie gasi pe pagina noastrà web

http://steinelshop.ro/termeni-si-conditionii#answer10
