BEDIENUNGSANLEITUNG GL 85 STEINEL

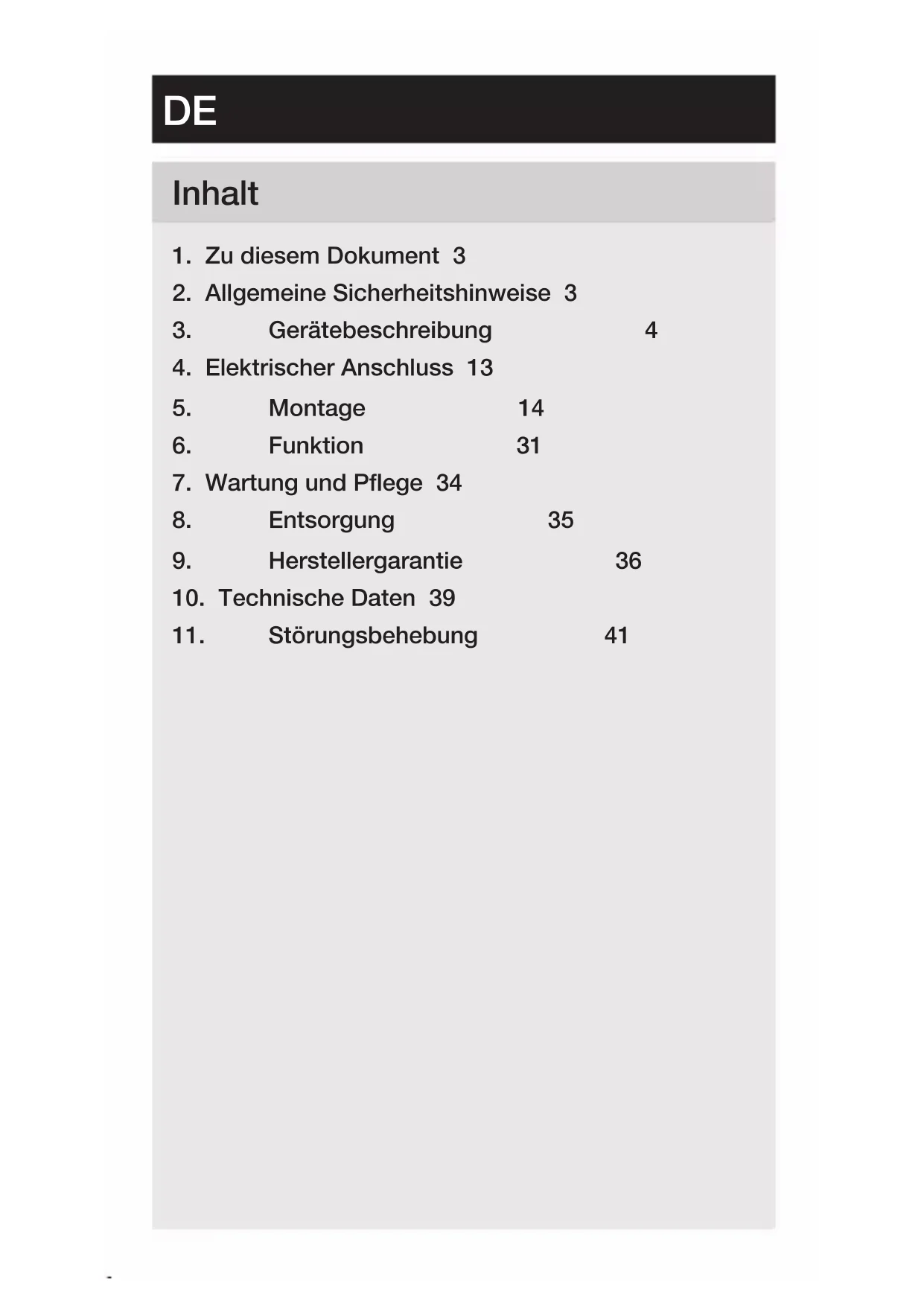

1. Zu diesem Dokument 3

2. Allgemeine Sicherheitshinweise 3

3. Gerätebeschreibung 4

4. Elektrischer Anschluss 13

7. Wartung und Pflege 34

10. Technische Daten 39

11. Störungsbehebung 41

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchs- anleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren. – Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. – Die Arbeit an der Netzspannung ist nur durch qualifizier- tes Fachpersonal zulässig. – Landesübliche Installationsvorschriften und Anschluss- bedingungen sind zu beachten (z.B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000).– 4 – Inhalt – Nur Original-Ersatzteile verwenden. – Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch – Sensor-Leuchte zur Wandmontage im Außen- und Innenbereich (L845SC). – Leuchte zur Wandmontage im Außen- und Innenbereich (L845C). – Sensor-Leuchte zur Bodenmontage im Außen- und Innenbereich (GL85SC600/900). – Leuchte zur Bodenmontage im Außen- und Innen- bereich (GL85C600/900). Nicht bestimmungsgemäßer Gebrauch – Die Geräte sind nicht dimmbar. Nicht dimmbar Hinweis: Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3m zu WLAN Router oder Access Points eingehalten wird.– 5 – Inhalt

Funktionsprinzip (L845SC und GL85SC600/900) – Die Sensorleuchten (SC) beinhalten einen aktiven Bewegungsmelder. – Der intelligente Hochfrequenzsensor (iHF) sendet hoch- frequente elektromagnetische Wellen (5,8GHz) aus und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich der Sensorleuchte, wird die Echo- veränderung vom Sensor wahrgenommen. Ein Mikroprozessor löst den Schaltbefehl „Licht einschalten“ aus. – Die sicherste Bewegungserfassung erfolgt bei Montage des Geräts seitlich zur Gehrichtung. – Die Reichweite der Bewegungserfassung ist eingeschränkt, wenn direkt auf das Gerät zugegangen wird. – Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich. – Der Sensor unterscheidet durch eine Signalanalyse zwischen sich bewegenden Personen und sich bewegenden Objekten wie Sträuchern oder Kleintieren. Fehlschaltungen durch Kleintiere sowie Störungen durch extreme Temperaturen werden so ausgeschlos- sen. Funktionsprinzip (L845C und GL85C600/900) Die C-Varianten können über Bluetooth mit anderen Sensoren vernetzt werden, um eine Erweiterung des Erfassungsbereichs umzusetzen. Sie leiten die erfassten Signale (Präsenz und Helligkeit) über Bluetooth weiter. Die Steuerung erfolgt im vernetzten Sensor mit anderer Schnittstelle.– 6 – Inhalt Lieferumfang L845SC, L845C

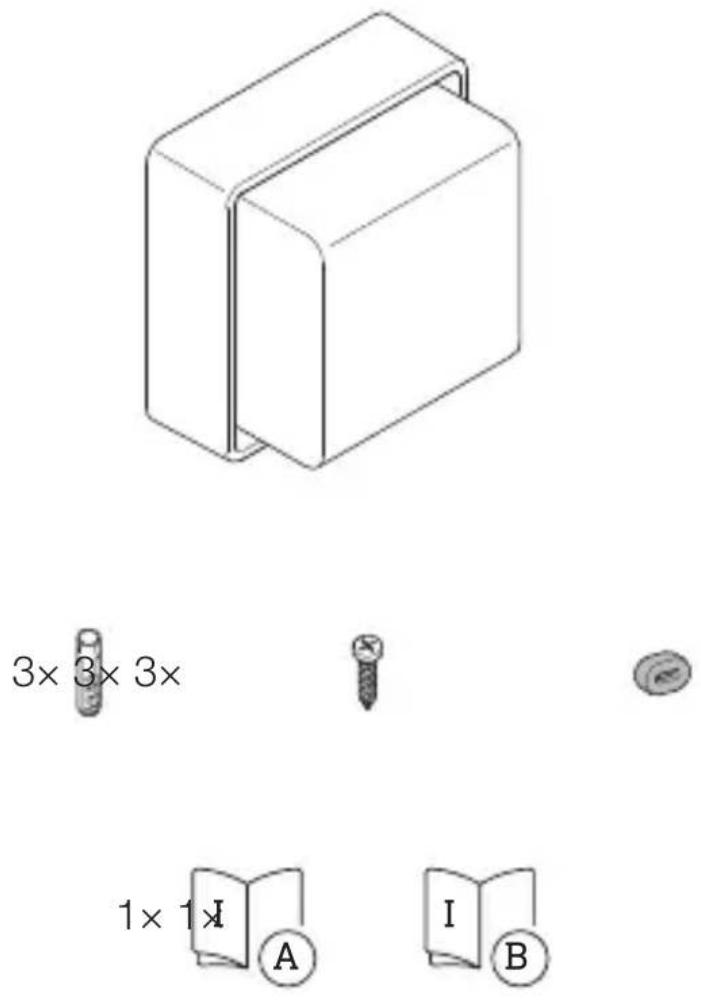

3× 3× 3× 1× 1× – 1 (Sensor)-leuchte – 3 Dübel – 3 Schrauben – 3 Abstandhalter – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B)– 7 – Inhalt

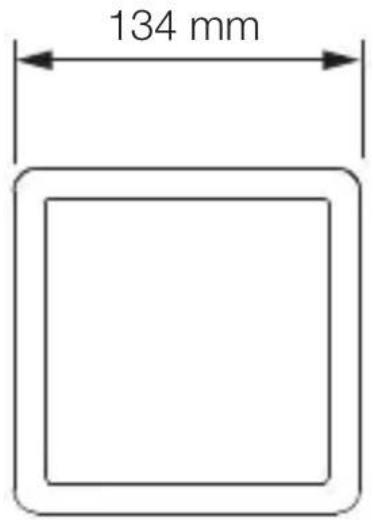

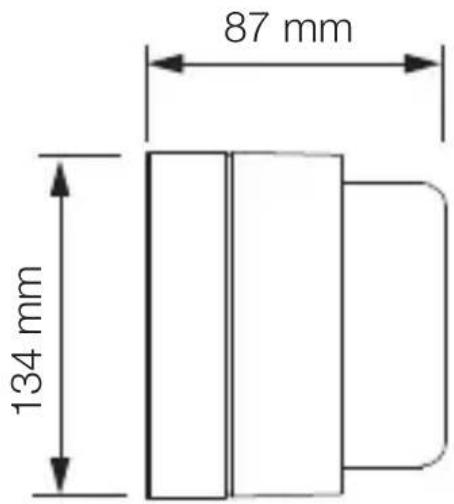

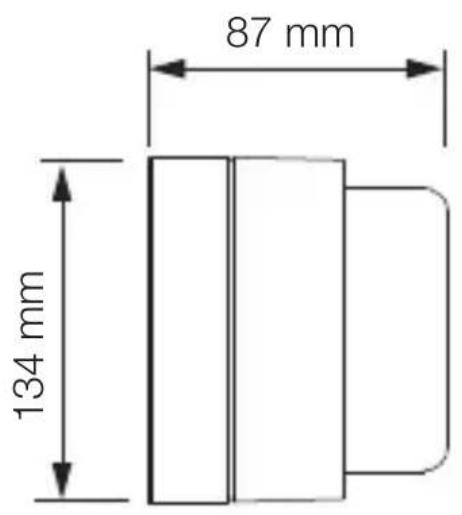

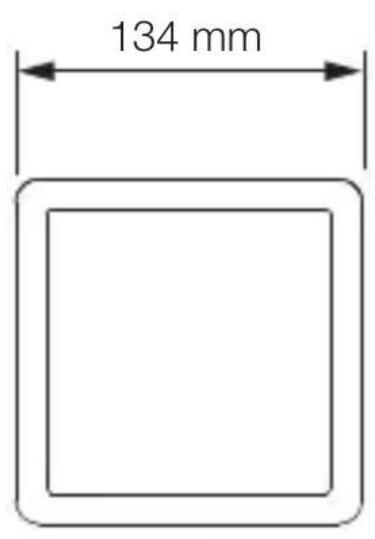

Produktmaße L845SC, L845C

134mm 134mm 87mm– 8 – Inhalt Geräteübersicht L845SC, L845C

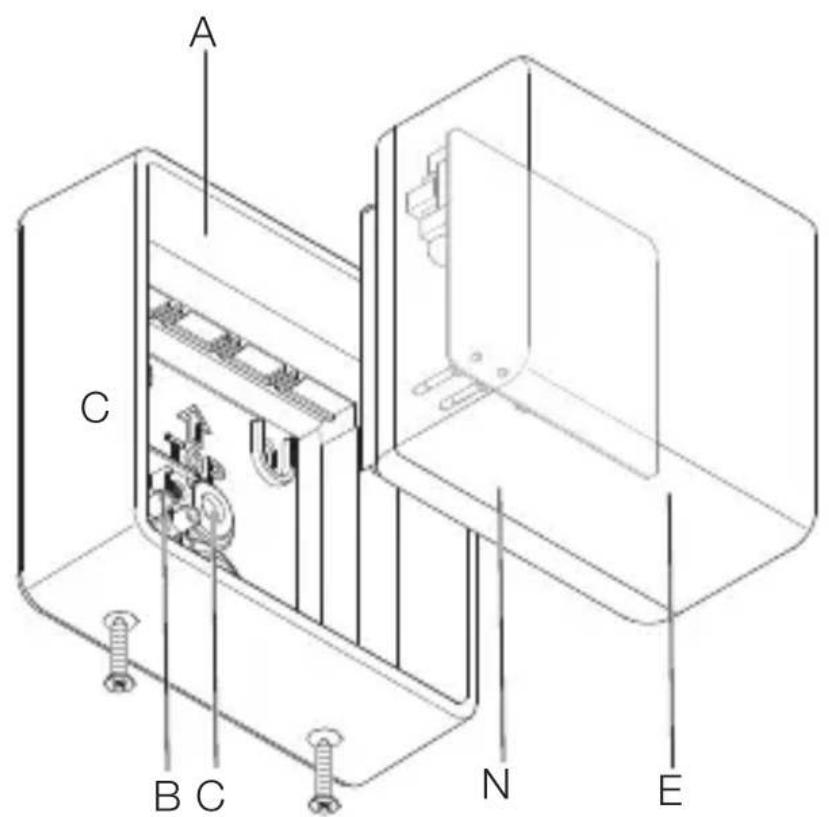

A Wandhalter B Anschlussklemme C Dichtstopfen D Steckverbindung E Leuchtenwürfel– 9 – Inhalt

Lieferumfang GL85SC, GL85C

– 1 (Sensor)-leuchte – 1 Halterung – 1 Profil (alternativ 437mm oder 737mm) – 1 Bodenplatte – 4 Dübel – 4 Schrauben – 3 Verbindungsschrauben – 4 Unterlegscheibe – 4 kleine Schrauben – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B)– 10 – Inhalt Produktmaße GL85SC, GL85C

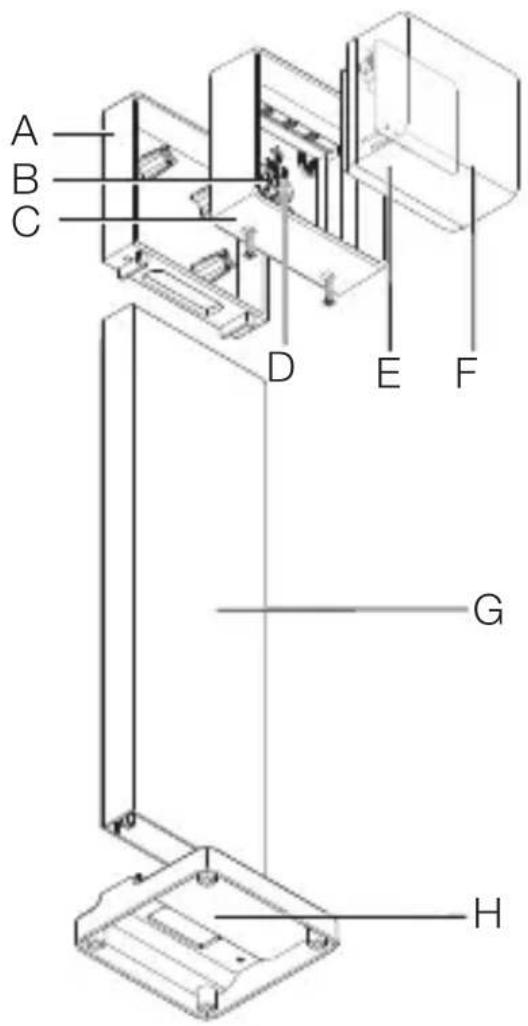

Geräteübersicht GL85SC, GL85C

A Halterung B Anschlussklemme C Gehäuse D Dichtstopfen E Steckverbindung F Leuchtenwürfel G Profil H Bodenplatte– 12 – Inhalt Lichtstärkeverteilung

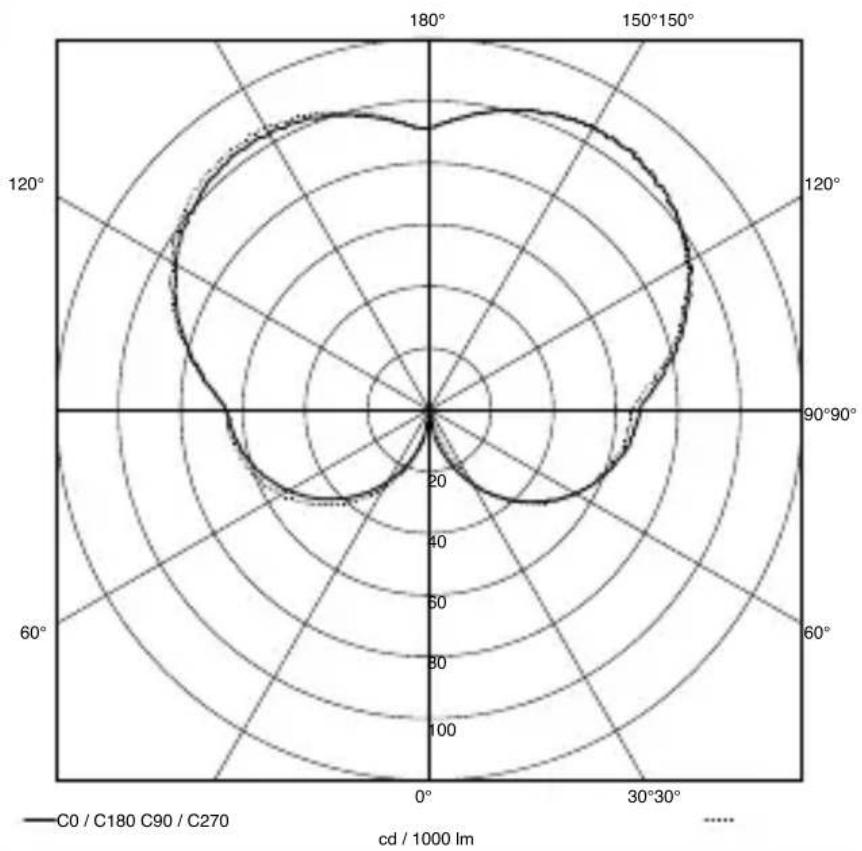

LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

4. Elektrischer Anschluss

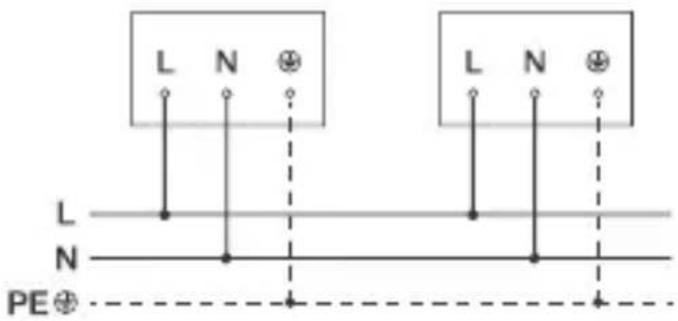

Die Netzzuleitung besteht aus einem 2-3-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Schutzleiter (PE):

• Schutzleiter an der Erdungsklemme anschließen. Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.– 14 – Inhalt Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.

• Anschlussleitungen korrekt verbinden.– 15 – Inhalt

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.

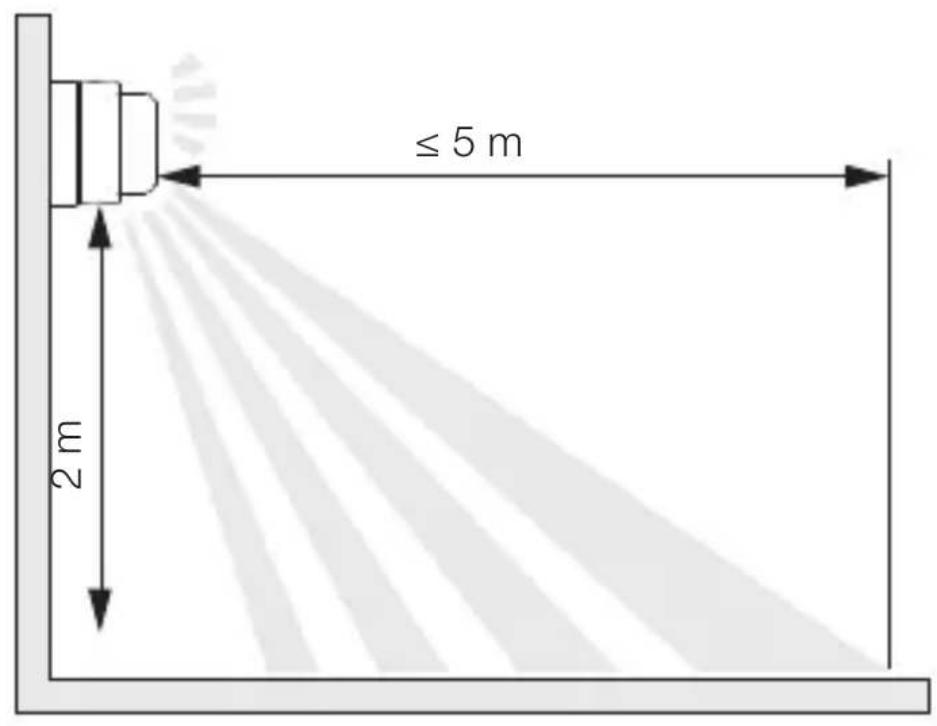

• Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. – Unter Berücksichtigung der Bewegungserfassung. – Erschütterungsfrei. – Erfassungsbereich frei von Hinder nissen. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. – Kein Einblick in die Lichtquelle aus kurzer Distanz (<30cm). – Mindestens 5m von anderen Leuchten entfernt.– 16 – Inhalt Reichweite L845SC

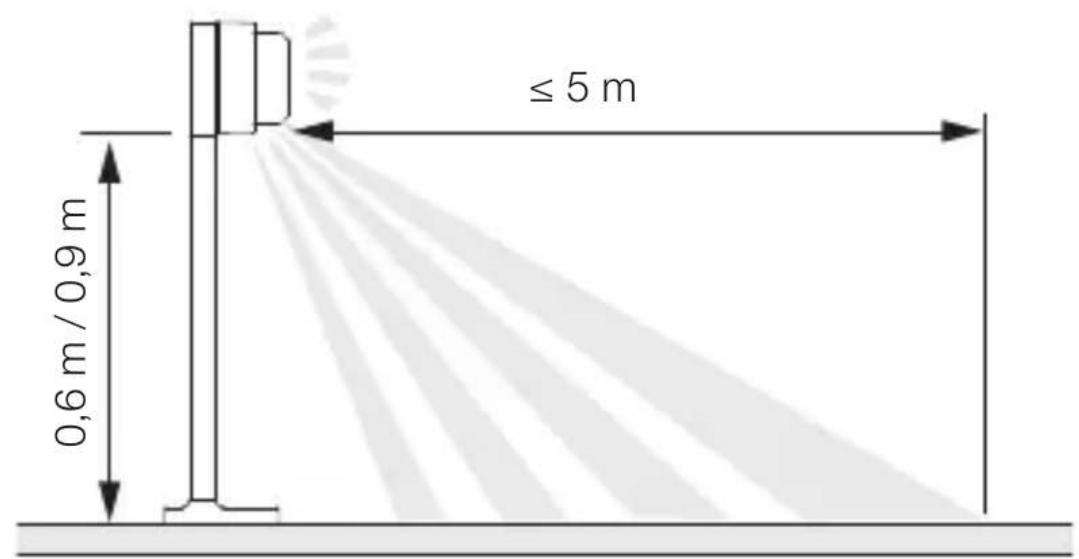

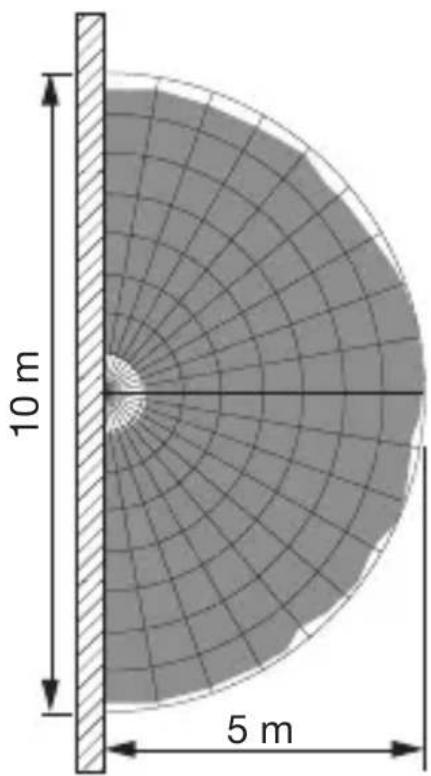

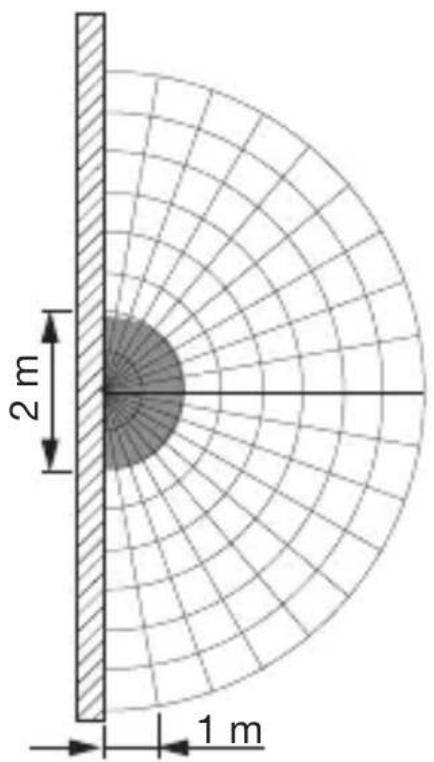

Bewegungserfassung SC

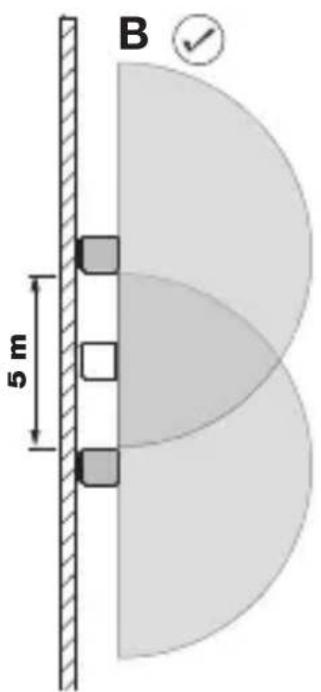

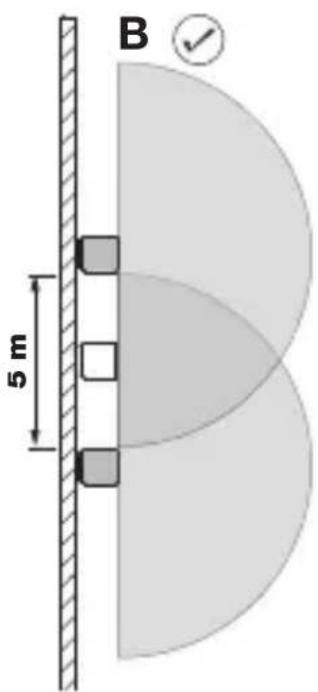

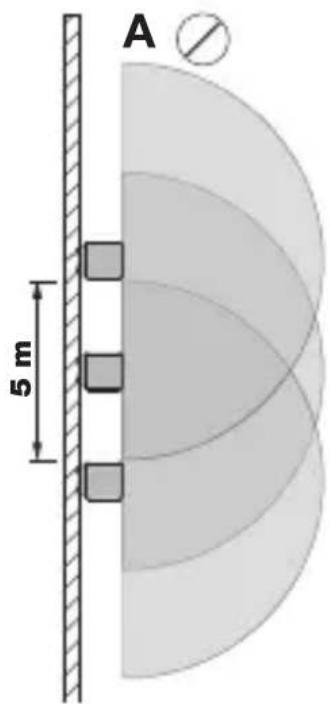

1 m 2 m 5 m 10 m– 18 – Inhalt Abstand der Leuchten SC

5 m 5 m B C Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu Fehlschaltungen kommen. Die ausgesendeten Hochfrequenzsignale können sich gegenseitig stören. Folgende Maßnahmen helfen, diesen Fehler zu umgehen:

• Leuchten in einem Abstand von mindestens 5m montieren.

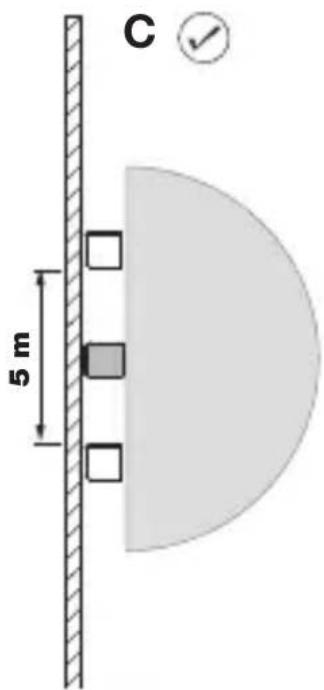

• Vernetzen Sie die Leuchten über die Steinel Connect App und schalten Sie den Sensor über die Sensor-O Funktion bei einzelnen Leuchten gezielt ab (B+C). Durch die Vernetzung werden bei Bewegung auch die Leuchten mit eingeschaltet, deren Sensor deaktiviert ist.– 19 – Inhalt

Montageschritte L845SC, L845C

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

• Sicherungsschrauben lösen.

• Leuchtenwürfel vom Wandhalter trennen.– 20 – Inhalt

• Bohrlöcher anzeichnen.

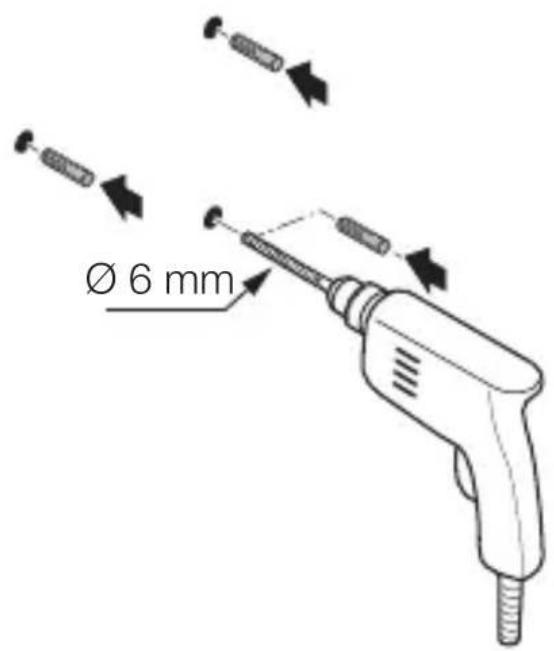

• Löcher bohren (Ø 6 mm) und Dübel einsetzen.– 21 – Inhalt

• Dichtstopfen für Netz-Zuleitung durchstoßen.

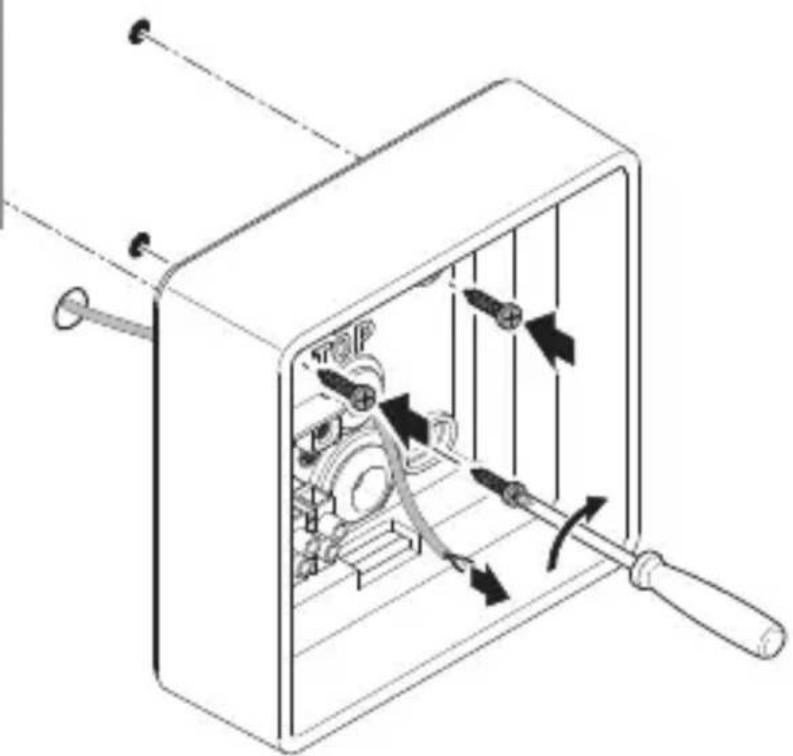

• Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.– 22 – Inhalt

• Dichtstopfen für Netz-Zuleitung durchstoßen.

• Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.– 23 – Inhalt

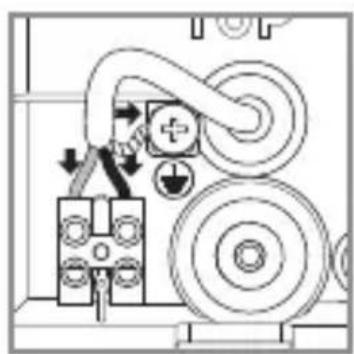

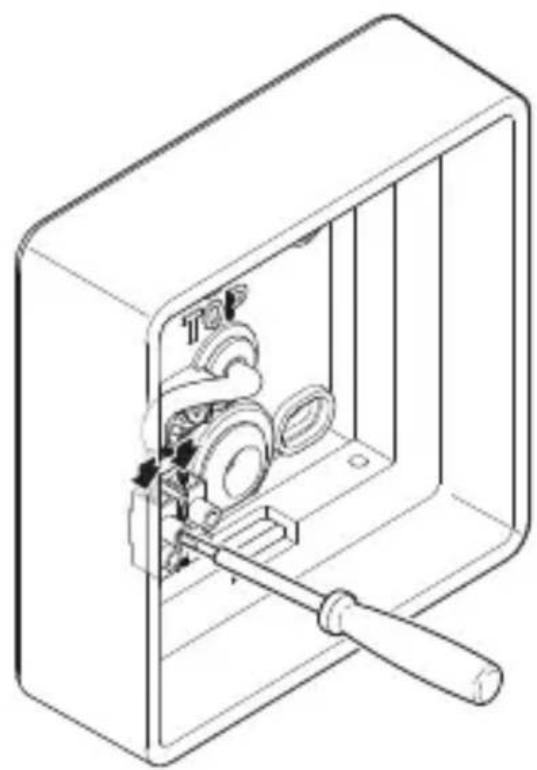

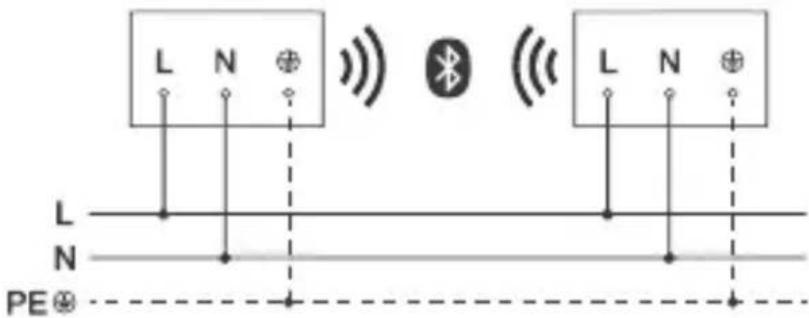

• Netzzuleitung laut Schaltplan anschließen.

4. Elektrischer Anschluss

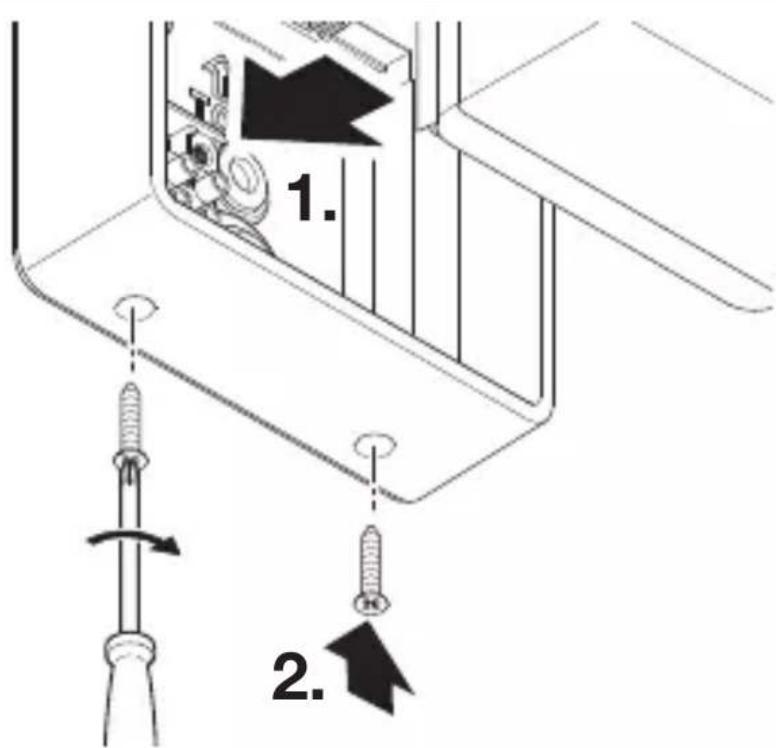

• Leuchtenwürfel auf Wandhalter aufsetzen.

• Sicherungsschrauben einschrauben.– 24 – Inhalt

• Stromversorgung einschalten.

• Einstellungen per App vornehmen (nur SC).

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

• Sicherungsschrauben lösen.

• Leuchtenwürfel vom Gehäuse trennen.

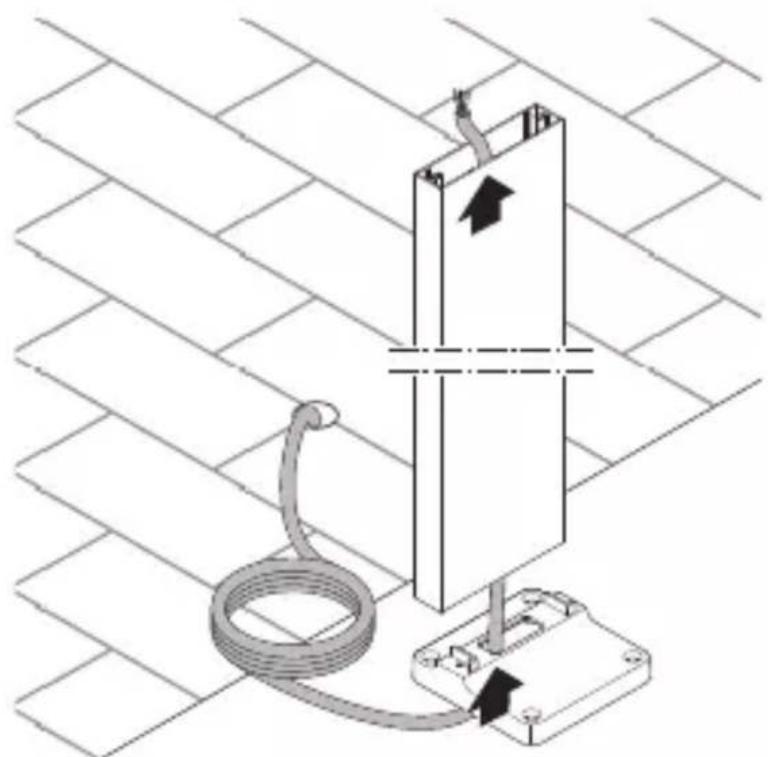

• Kabel durch Bodenhalter und Profil ziehen.– 26 – Inhalt

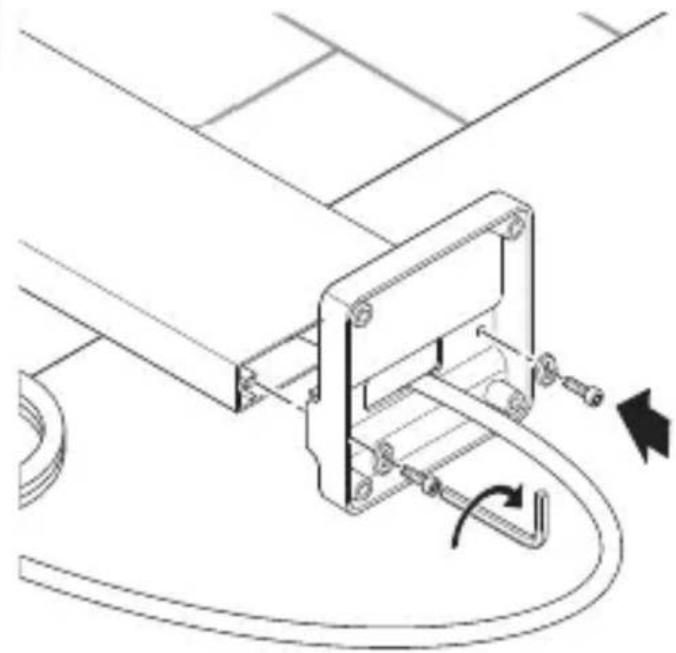

• Bodenplatte mit Profil verschrauben.

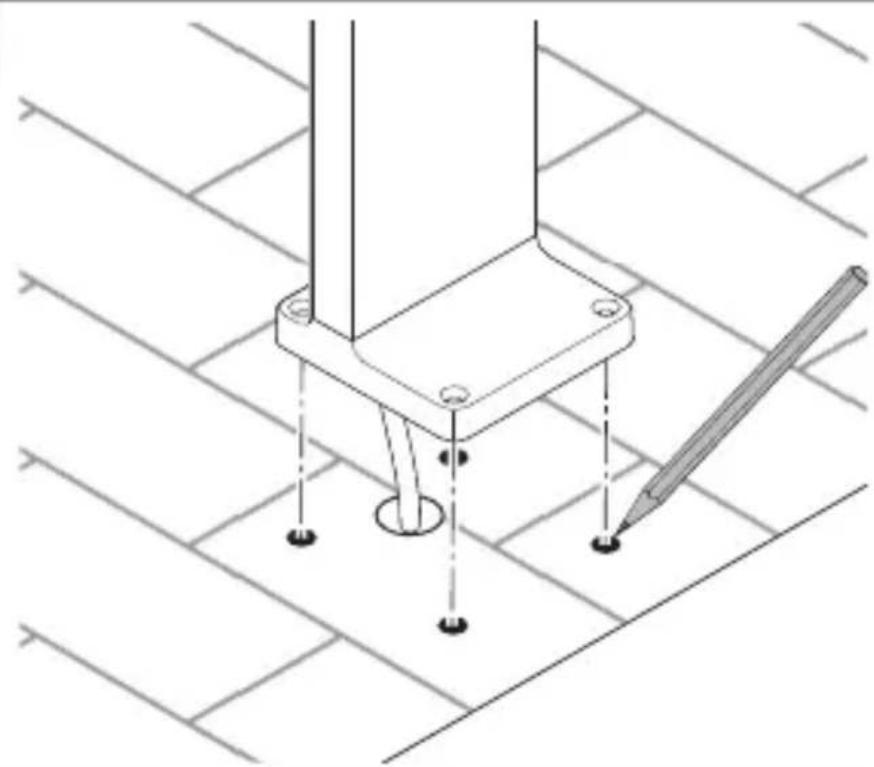

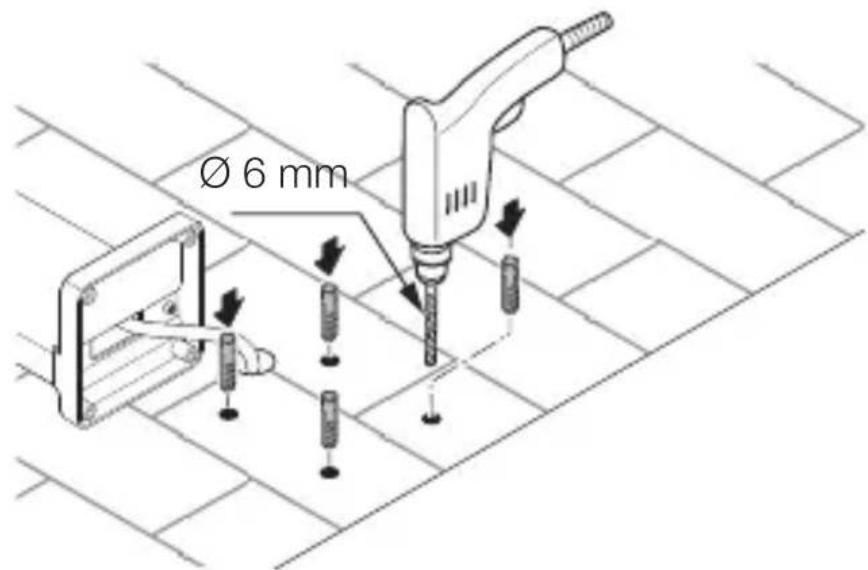

• Bohrlöcher einzeichnen.– 27 – Inhalt

• Löcher bohren und Dübel einsetzen.

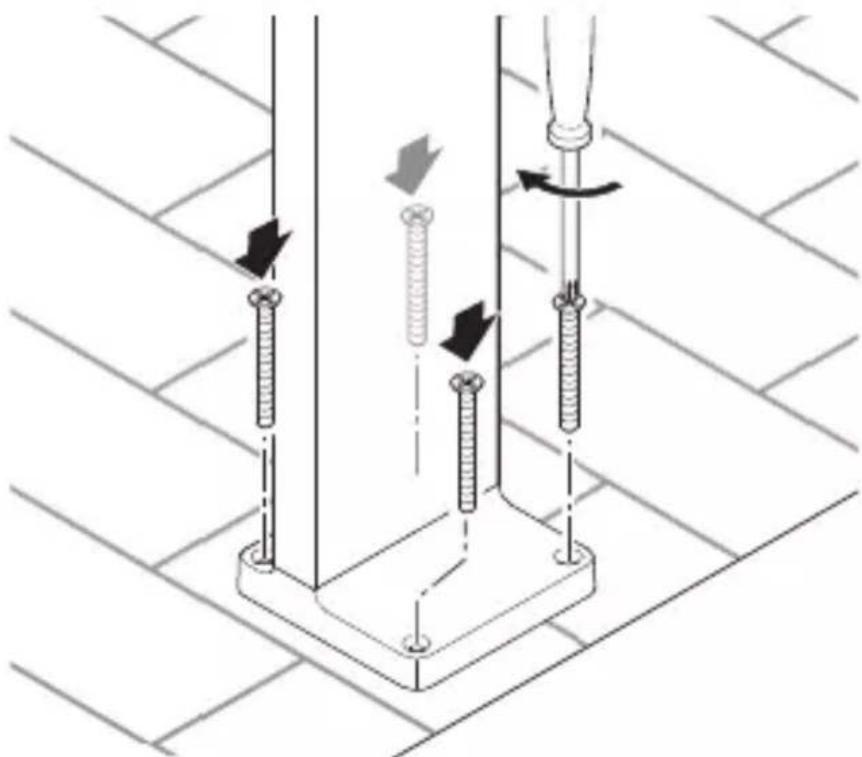

• Bodenplatte am Boden verschrauben. Hinweis: Um Korrosion und oder Oxidation zu vermeiden, sollte das Produkt nicht unter der Erdoberfläche montiert werden.– 28 – Inhalt

• Kabel durch Halterung durchführen.

• Halterung auf Profil aufsetzen.

• Schrauben mit Unterlegscheiben verschrauben.

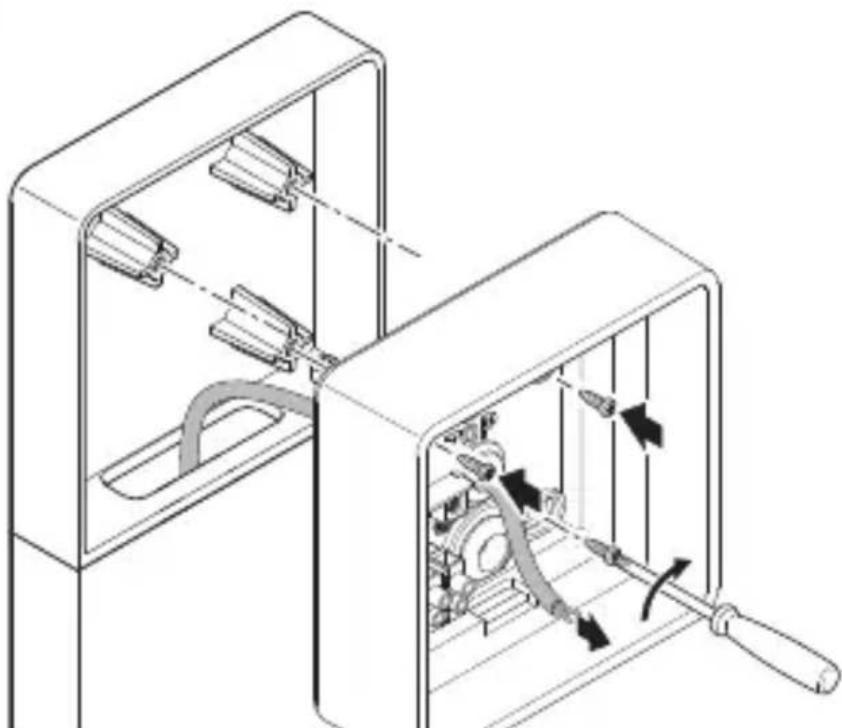

• Kabel durch Gehäuse durchführen.

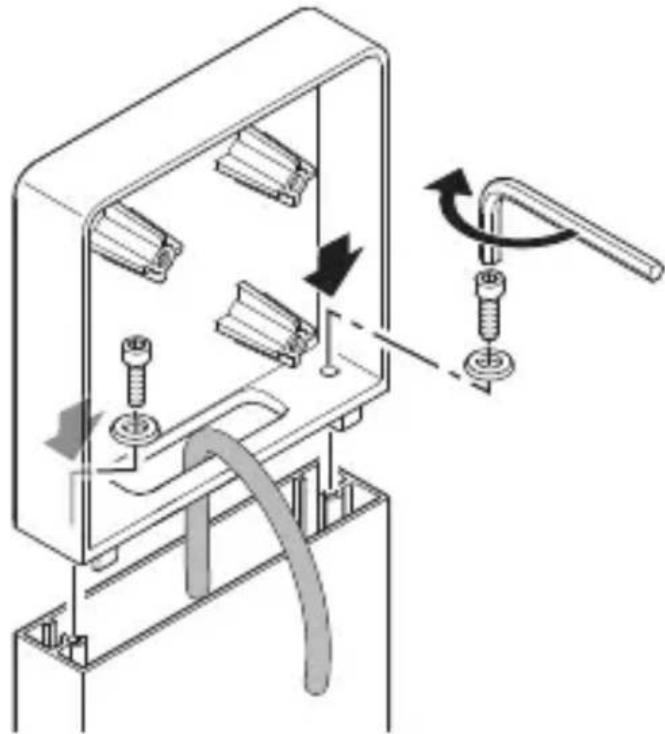

• Gehäuse an Halterung anschrauben.– 29 – Inhalt

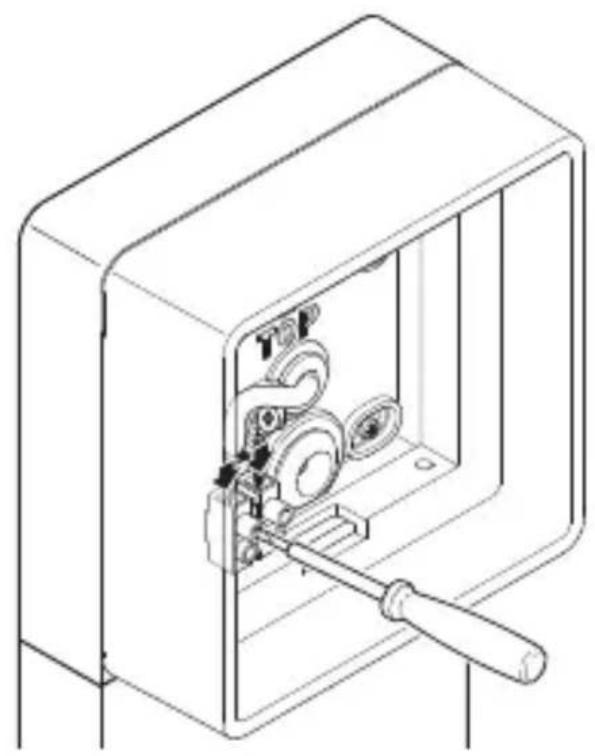

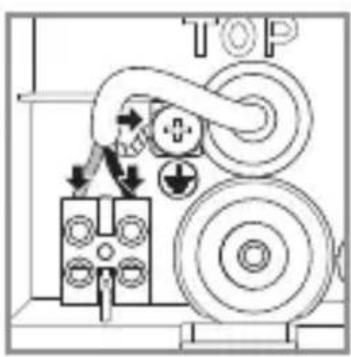

• Netzzuleitung laut Schaltplan anschließen.

4. Elektrischer Anschluss

• Leuchtenwürfel auf Gehäuse aufsetzen.

• Sicherungsschrauben einschrauben.– 30 – Inhalt

• Stromversorgung einschalten.

• Einstellungen per App vornehmen (nur SC).

Die Funktionen sind für die SC-Varianten einstellbar. Für die C-Varianten gelten die Funktionen nur in Kombination mit einem Bluetooth-Sensor-Produkt. Die Einstellung der Funktionen erfolgt über die Steinel Connect App. Steinel Connect App Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL Steinel Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth- fähiges Smartphone oder Tablet erforderlich. Android iOS Funktionen, die durch die Steinel Connect App ein- stellbar sind: – Zeiteinstellung – Reichweiteneinstellung – Dämmerungseinstellung – Grundlichtfunktion – Hauptlicht- / Grundlichtlevel einstellbar – erweiterte Reichweiteneinstellung – Gruppenvernetzung – Dämmerungseinstellung durch Teach-In– 32 – Inhalt Werkseinstellungen – Dämmerungseinstellung: Tageslichtbetrieb 1.000Lux – Zeiteinstellung: 2Sekunden – Reichweiteneinstellung: 5Meter Dämmerungseinstellung Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2 – 2.000Lux eingestellt werden. – = Tageslichtbetrieb (helligkeitsunabhängig) – = Dämmerungsbetrieb (ca. 2Lux) Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf Tageslichtbetrieb stehen. Zeiteinstellung Die Ausschaltverzögerung kann stufenlos von ca. 5Sekun- den bis max. 60Minuten eingestellt werden. Jede erfasste Bewegung schaltet das Licht erneut ein. Hinweis: Nach jedem Ab schalten der LED-Leuchte ist für eine Dauer von ca. 1Sekunde keine erneute Bewe gungserfassung möglich. Anschließend kann die LED-Leuchte bei Bewegung wieder Licht schalten. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen. Reichweiteneinstellung (Empfindlichkeit) Mit dem Begri Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2m Höhe als Erfassungsbereich ergibt. – Einstellung auf maximal = max. Reichweite (5m) – Einstellung auf minimal = min. Reichweite (1m)– 33 – Inhalt

Grundlichtfunktion Das Grundlicht ermöglicht eine Beleuchtung mit 10% der Lichtleistung. Erst bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit (siehe Zeiteinstellung) auf maximale Lichtleistung (100%) geschaltet. Danach schaltet die Leuchte in das aktivierte Grundlicht. Das Grundlicht ist AN, wenn die Helligkeitsschwelle un- terschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Grundlicht immer AN. 0min = Soft-Lichtstart/kein Grundlicht AN ab einge- stelltem Dämmerungswert 10min = Soft-Lichtstart + Grundlicht 10Minuten 30min = Soft-Lichtstart + Grundlicht 30Minuten = Soft-Lichtstart + Grundlicht die ganze Nacht Was ist Soft-Lichtstart? Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funk- tion. Das bedeutet, dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet, sondern die Hel- ligkeit innerhalb kurzer Zeit stetig bis 100% hochgeregelt wird. Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.– 34 – Inhalt

7. Wartung und Pflege

Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

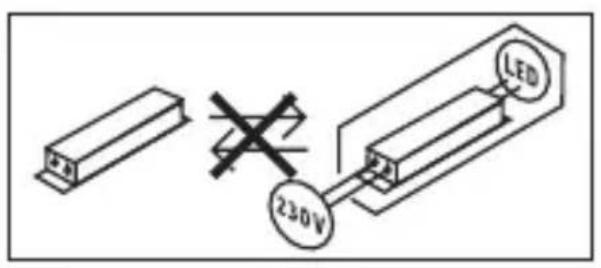

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen. Wichtig: Das Betriebsgerät ist nicht austauschbar.– 35 – Inhalt

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Funkanlagen- typ L 845 SC, L 845 C, GL 85 SC 600/900, GL 85 C 600/900 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www. steinel.de– 36 – Inhalt

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nach- weislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produk- te, die in Deutschland gekauft und verwendet werden. Unsere Garantieleistungen für Verbraucher Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5Jahre jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transport- risiken der Rücksendung. Unsere Garantieleistungen für Unternehmer Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.– 37 – Inhalt

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolge- modell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten 5Jahre jeweils ab Kaufdatum des Produkts. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangel- haften Produkts und den Einbau eines Austauschprodukts. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruch- nahme Ihrer gesetzlichen Rechte bei Mängeln ist unent- geltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natür- lichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchs- bedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Ge- brauch des Produkts oder Missachtung der Bedie- nungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergän- zungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,– 38 – Inhalt – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original- Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH- Reklamationsab- teilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestras- se 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE– 39 – Inhalt

11. Technische Daten

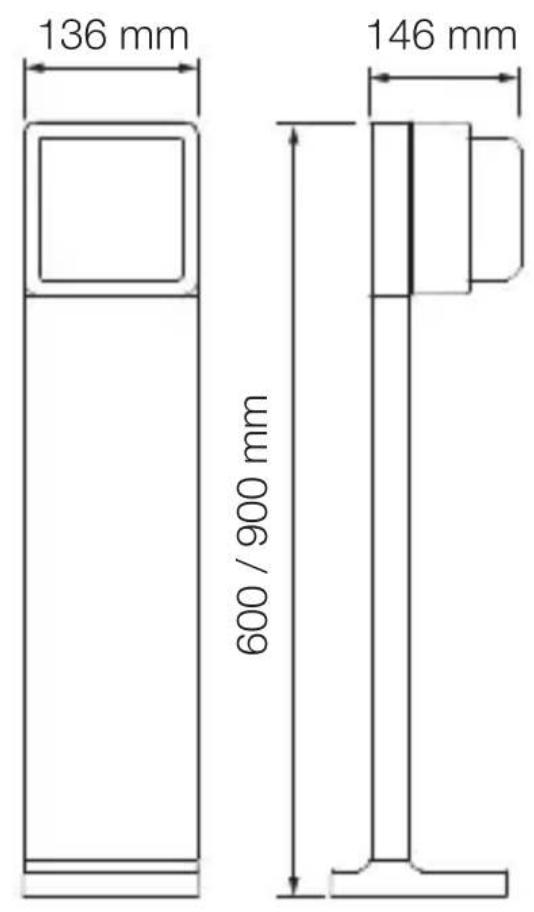

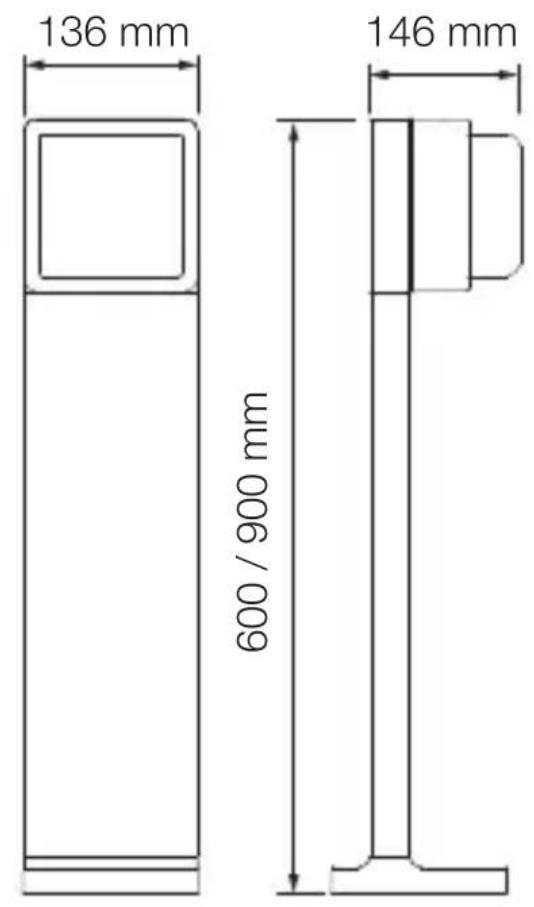

– Abmessungen (H×B×T): L845:134×134×87mm GL85600:600×136×146mm GL85900:900×136×146mm – Netzspannung: 220 – 240V, 50/60Hz – Leistungsaufnahme (P

): 9,00W – Leistungsaufnahme iHF Sensorik: L 845SC: 0,67W GL 85SC: 0,67W – Standby (P net ): 0,45W – Lichtleistung: L 845SC: 655Im L 845C: 719Im GL 85SC: 655Im GL 85C: 719Im – Ezienz: L 845SC: 73Im/W L 845C: 80Im/W GL 85SC: 73Im/W GL 85C: 80Im/W – Leuchtmittel: LED – Farbtemperatur: 3.000K(warmweiß) – Farbwiedergabeindex: R

=82 – Mittlere Bemessungslebensdauer: L70B50 bei 25°C: >60.000Std. – FarbkonsistenzSDCM: Anfangswert: 3 – Lichtstärkeverteilung: LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

10090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 – Grundlicht *: Ja (Aus, 10min, 30min, ganze Nacht, immer) – Sensortechnik: L 845SC, GL85SC: (5,8GHz, ≤1mW) – Erfassungsbereich, Erfassungswinkel *: 160° – Erfassungsbereich, Önungswinkel *: 160° – Reichweite *: 1 – 5m – Zeiteinstellung *: 5s–60min – Dämmerungseinstellung *: 2 – 2.000Lux – Schutzart: IP44– 40 – Inhalt – Schutzklasse: I – Umgebungstemperatur: -20bis +40°C – Frequenz Bluetooth: 2,4 – 2,48GHz – Sendeleistung Bluetooth: 5dBm,3mW – Energieezienzklasse: Dieses Produkt enthält eine Lichtquelle der Energieezienzklasse „F“.

• Für C: Nur in Kombination mit einem Bluetooth-Sensor- Produkt.– 41 – Inhalt

12. Störungsbehebung

Gerät ohne Spannung. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Leitung unterbrochen.

• Leitung mit Spannungsprüfer überprüfen. – Kurzschluss in der Netzzuleitung.

• Anschlüsse überprüfen. – Eventuell vorhandener Netzschalter aus.

• Netzschalter einschalten. Gerät schaltet nicht ein (nur SC). – Dämmerungseinstellung falsch gewählt.

• Dämmerungseinstellung neu einstellen. – Netzschalter AUS.

• Netzschalter einstellen. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren. – Lichtquelle defekt.

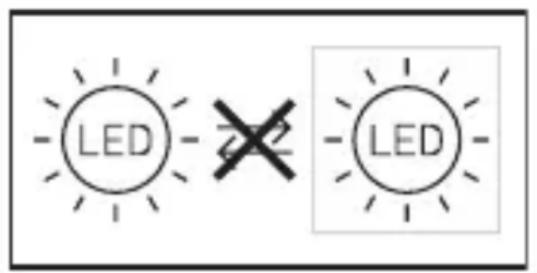

• Die Lichtquelle ist nicht wechselbar. Gerät komplett ersetzen. Gerät schaltet nicht aus (nur SC). – Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern. Gerät schaltet nicht komplett aus (nur SC). – Grundlicht gewählt.

• Grundlicht auf „0min“ stellen.– 42 – Inhalt Gerät schaltet unerwünscht ein (nur SC). – Gerät nicht bewegungssicher montiert.

• Gerät fest montieren. – Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.).

• Bereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.GB Contents
