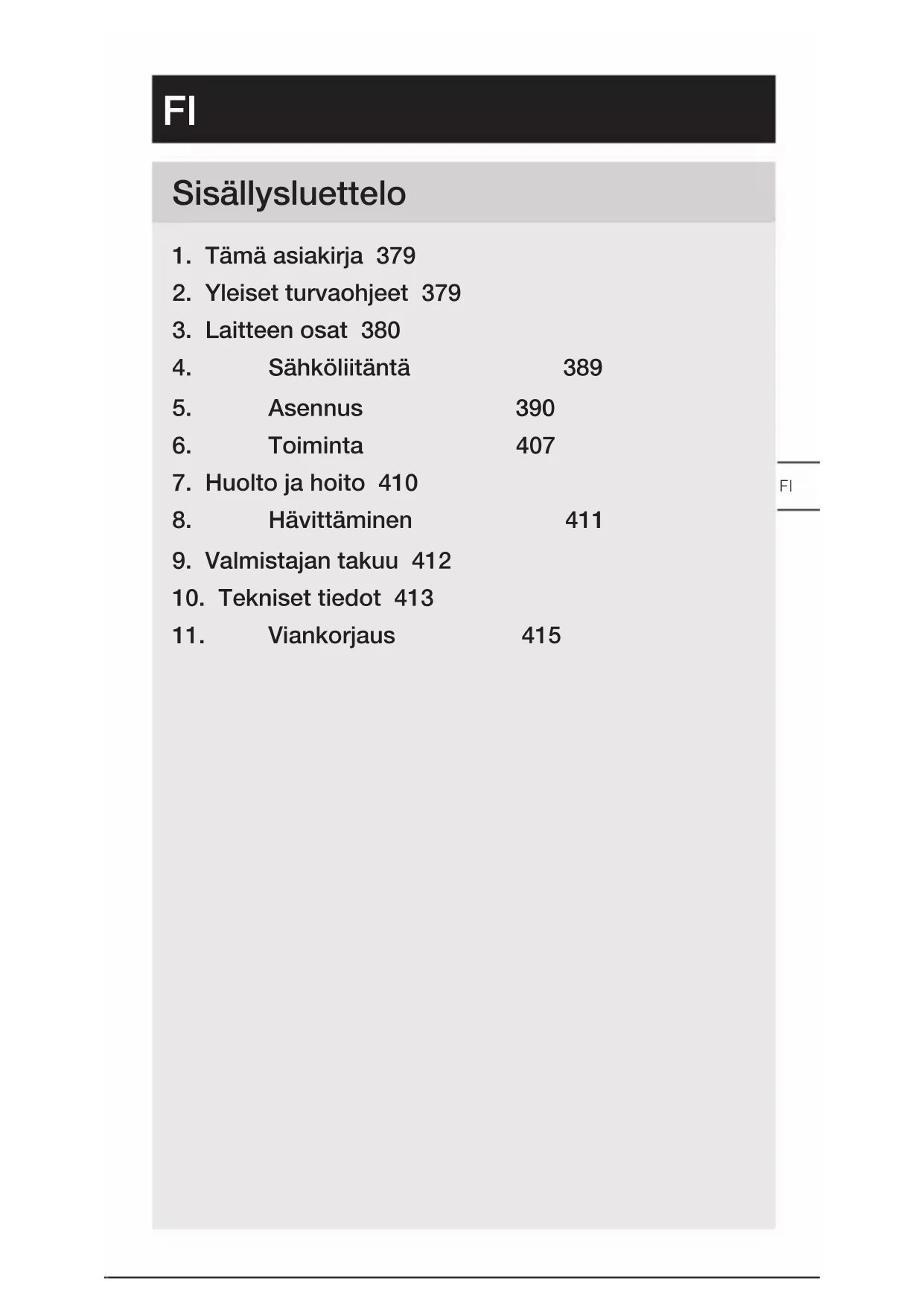

KÄYTTÖOHJE GL 85 STEINEL

1. Tämä asiakirja 379
2. Yleiset turvaohjeet 379
3. Laitteen osat 380
4. Sähköliitäntä 389
5. Asennus 390
6. Toiminta 407
7. Huolto ja hoito 410
8. Havittäminen 411
9. Valmistajan takuu 412
10. Tekniset tiedot 413
11. Viankorjaus 415

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myösottainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetaän.

Vaaroista ilmoittava varoitus!

Sähkõstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käytöohjeen laiminlyönnista aiheutuva vaara!

Tämä käytöohje sisältaa laitteen turvalliseen käsittelyyn liittyvä tärkeitä tietoja. Mahdollisiin vaaroin viitataan erikseen. Ohjeden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoin.

Lue käyttoohje huolellisesti.
Huomioi turvaohjeet.
Säilytä helposti saatakilla.

• Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.
• Vain ammatitaitoinen henkilokunta saa tehdä verkkojän-nitettä koskevat työt.
• Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
• Käytä ainoastaan alkuperäisia varaosia.
• Vain ammattiykit saavat tehdä korjauksia.

3. Laitteen osat

Käytötarkoituksen mukainen käytto

• Sisä- ja ulkotiloissa käytettävä, seinaan asennettavatunnistinvalaisin (L 845 SC).
• Sisä- ja ulkotiloissa käytettäva, seinaan asennettava valaisin (L 845 C).
• Sisä- ja ulkotiloissa käytettäva, lattiaan asennettavatunnistinvalaisin (GL 85 SC 600 / 900).
• Sisä- ja ulkotiloissa käytettä, lattiaan asennettava valaisin (GL 85 C 600 / 900).

Käytötarkoituksen vastainen käytto

• Laitteet eivät ole himmennettävia.

Eihimmennettavissä

Huomautus:

WLAN-reititttimeen ja tukiasemiin on säilytettäva toimin- ta-häiriöiden estämiseksi 3 metrin etäisyys.

Toimintaperiaate (L 845 SC ja GL 85 SC 600 / 900)

• Tunnistinvalaisimet (SC) sisälävät aktiivisen liiketunnistimen.
• Alykas suurtaajuustunnistin (iHF) lahettäa suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun tunnistinvalaisimen reagointialueella likkuu ihmisija. Mikroprossessori laukaisee tällöin "Kytke valo" -kaskyn.
• Tunnistus tapahtuu varmimmin, kun laite asennetaansivuttain kulkusuuntaan nahden.
• Tunnistuksen toimintaetäisyys on lyhyempi kuljettaessa suoraan laitetta kohti.
  -Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien laxitse.
• Tunnistin analysoi signaalin ja erottaa, onko kyse liikkuvista ihmisista vai likkuvista kohteista (esimerkiki pensaat tai eläimet). Eläimet ja aärimmäisista lampötiloista aiheutuvat Häiriöt eivät nain aiheuta vikakytkentöjä.

Toimintaperiaate (L 845 C ja GL 85 C 600 / 900)

C-mallit voidaan kytkeä muiden tunnistimien kanssa ryhmäksi Bluetooth-yhteyden kautta, jolloin toiminta-alue laajenee. Ne valittävät havaitut signaalit (läsnaolo ja kirkkaus) Bluetooth-yhteyden kautta eteenpän. Ohjaustapahtuu ryhmaän yhdistetyssä tunnistimessa toisen liittymän kautta.

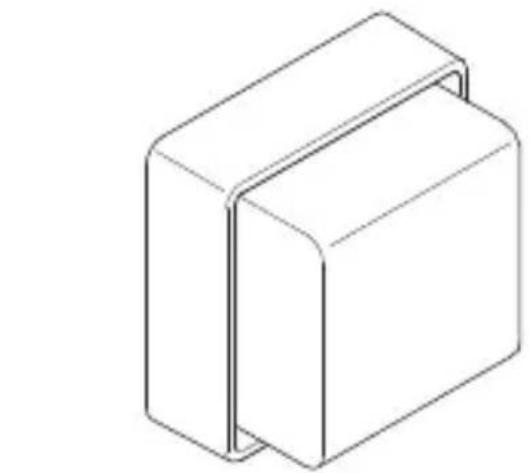

Toimituslaajus L 845 SC, L 845 C

3.1

3 × 3 × 3 ×

• 1 (tunnistin)valaisin
• 3 tulppaa
• 3 ruuvia
  -3valikettä
• 1 käytöturvallisuustiedote (A)
• 1 Quick start-opas (B)

Tuotteen mitat L 845 SC, L 845 C

3.2

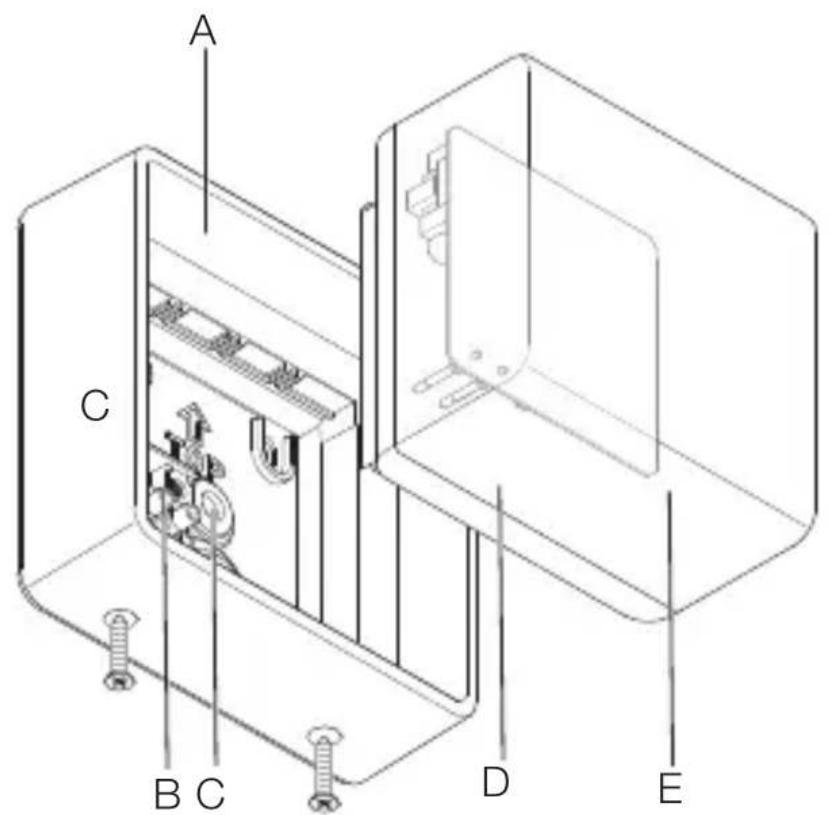

Laitteen yleiskuva L 845 SC, L 845 C

3.3

FI

A Seinäkiinnitysosa
B Kytkentaliitin
C Tiivistystulppa
D Pistokeliitäntä
E Valokuutio

Toimituslaajuus GL 85 SC, GL 85 C

3.4

• 1 (tunnistin)valaisin
  -1 pidike
• 1 profili (joko 437 mm tai 737 mm)
  -1 pohjalevy
• 4 tulppaa
  -4ruuvia
• 3 kiinnitysruuvia
  -4 aluslaattaa
• 4 pientä ruuvia
• 1 käytöturvallisuustiedote (A)
• 1 Quick start -opas (B)

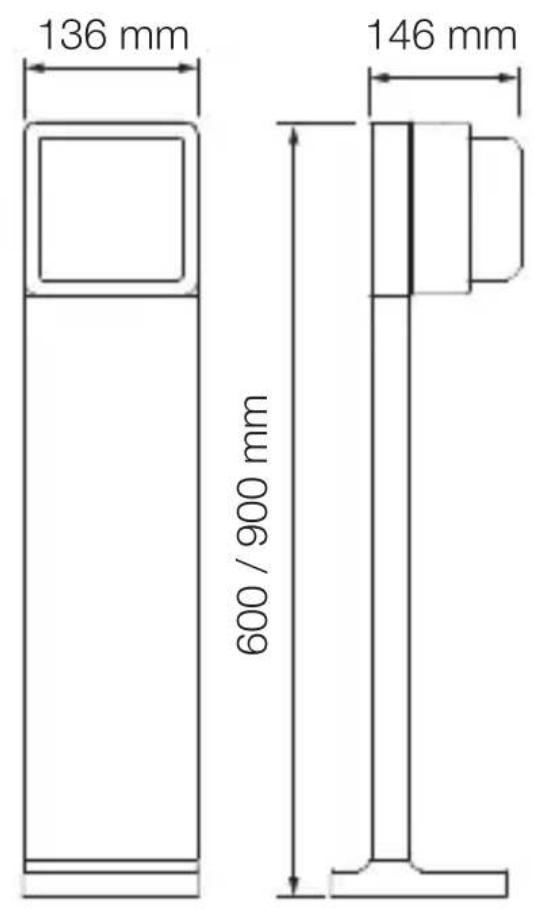

Tuotteen mitat GL 85 SC, GL 85 C

3.5

FI

Laitteen yleiskuva GL 85 SC, GL 85 C

3.6

A Pidike
B Kytkentaliitin
C Asennus
D Tiivistystulppa
E Pistokeliitanta
F Valokuutio
G Profili
H Pohjalevy

Valovoimakkuuden jakautuminen

3.7

FI

4. Sahkoliitäntä

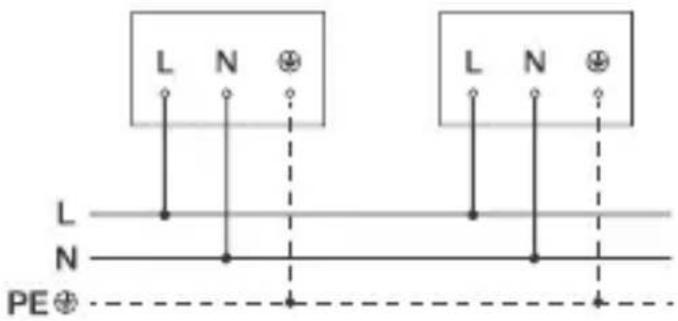

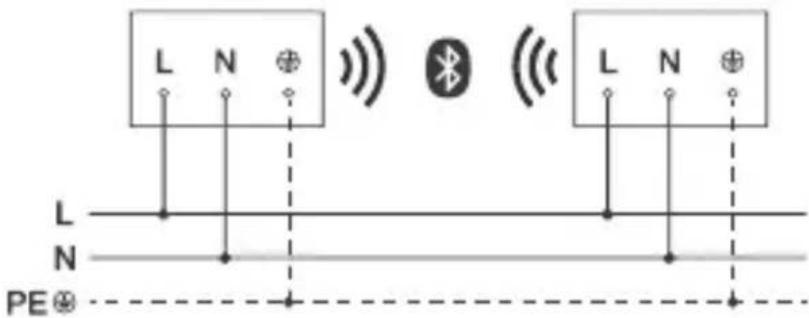

Kytkentäkaavio

4.1

Verkkjohtona käytetään 2-3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihrea / keltainen)

Suojamaajohdin (PE):

• Liitä suojamaajohdin erikseen merkittyyn maadoitusliittimeen.

Laite voidaan liittä sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytkettnä paälle.

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihrettava uuteen, jos valonlähde ei enaä toimi (esim. sen käytöian paätytä).

5. Asennus

Sahkövirran aiheuttama vaara!

Sähköö johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
• Varmista, etta virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

Tunnista liitantajohdot.
- Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

• Tarkista, etta missaan komponentissa ei ole vaurioita.
  Alä ota tuotetta käyttoön, jos siina on vaurioita.
• Valitse sopiva asennuspaikka.

-Huomioi toimintaetäisyys.
-Huomioi toiminta-alue.
-Tärinätön paikka.
-Toiminta-alueella ei ole esteita.
-Ei rajahdysvaarallisille alueille.
-Ei herkästi syttyville pinnoille.
-Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).
-Etäisyys muihin valaisimiin vähintään 5 m.

Toimintaetäisyys L 845 SC

5.1
FI

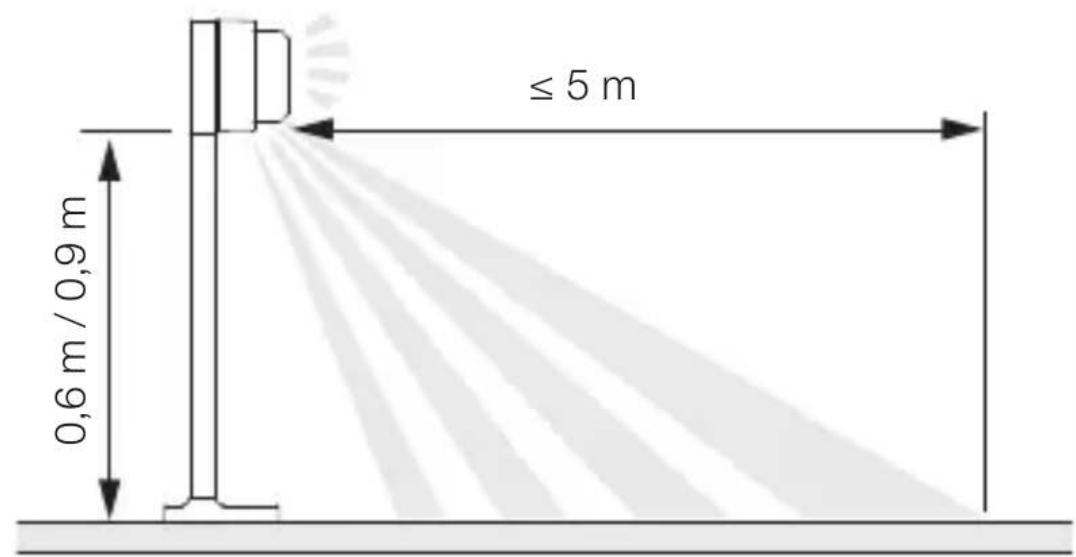

Toimintaetäisyys GL 85 SC

5.2

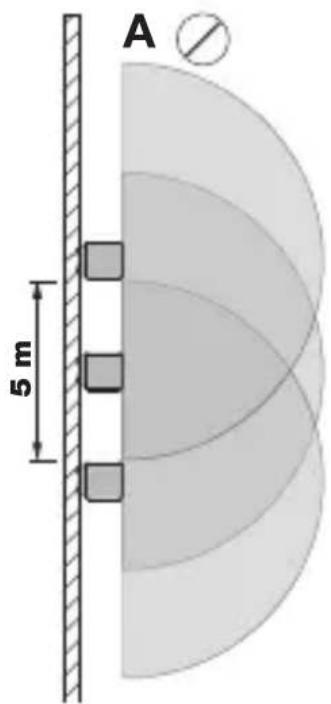

Valaisimien etaisyys SC

5.4

Virhekytkennät ovat mahdollisia, jos valaisimet asennetaan liian lahelle toisiaan. Lähetetyt suurtaajuussignaalit voivat aiheittaa keskinäisia Häiriöitä.

Seuraavat toimenpiteet aussvat valttamään tämän ongelman:

• Asenna valaisimet vähintään 5 metrin etäisyydelte toisistaan.
• Yhdistä valaisimet Steinel Connect App -sovelluksen kautta ja kytke tunnistin kohdistetusti.POIS paaltykssittäisissä valaisimissa Sensor-Off-toiminnon avulla (B + C) .Yhdistamisen ansiosta liikkeen yhteydessa kytkeytyvät myös valaisimet, joiden tunnistin on otettukaytostä.

Asennuksen vaiheet L 845 SC, L 845 C

5.5

• Tarkista, etta virransyöttö on katkaistu.
• Irrota kiinnitysruuvit.
• Irrota valokuutio runko-osasta.

5.6

• Merkitse reiät.

5.7

• Poraa reiät (Ø 6 mm) ja aseta tulpat.

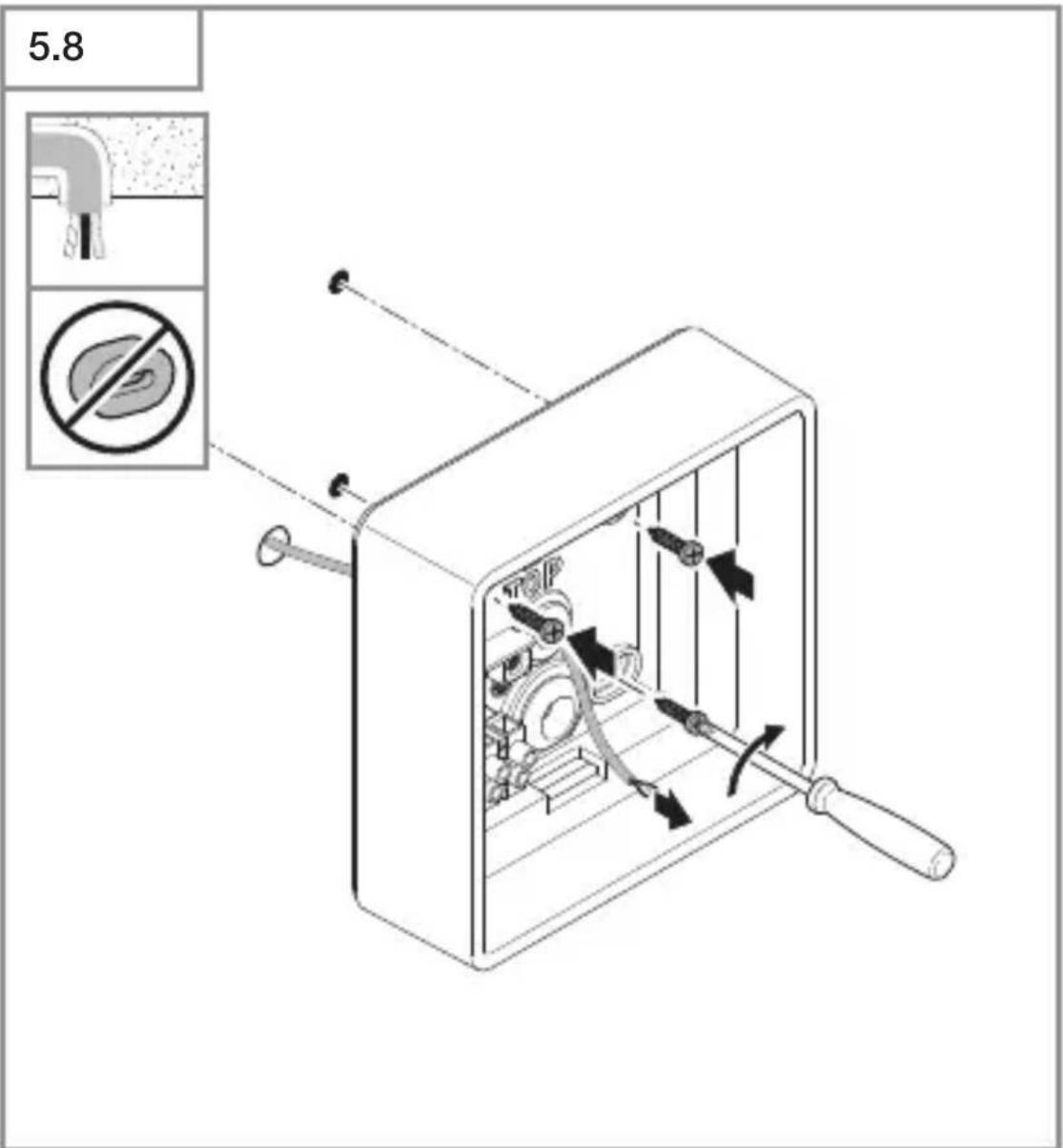

• Lävista tiivistystulppa verkkjohohtoa varten.
• Kiinnitä runko-osa johdon uppoasennuksessa ilman välikkeitä.

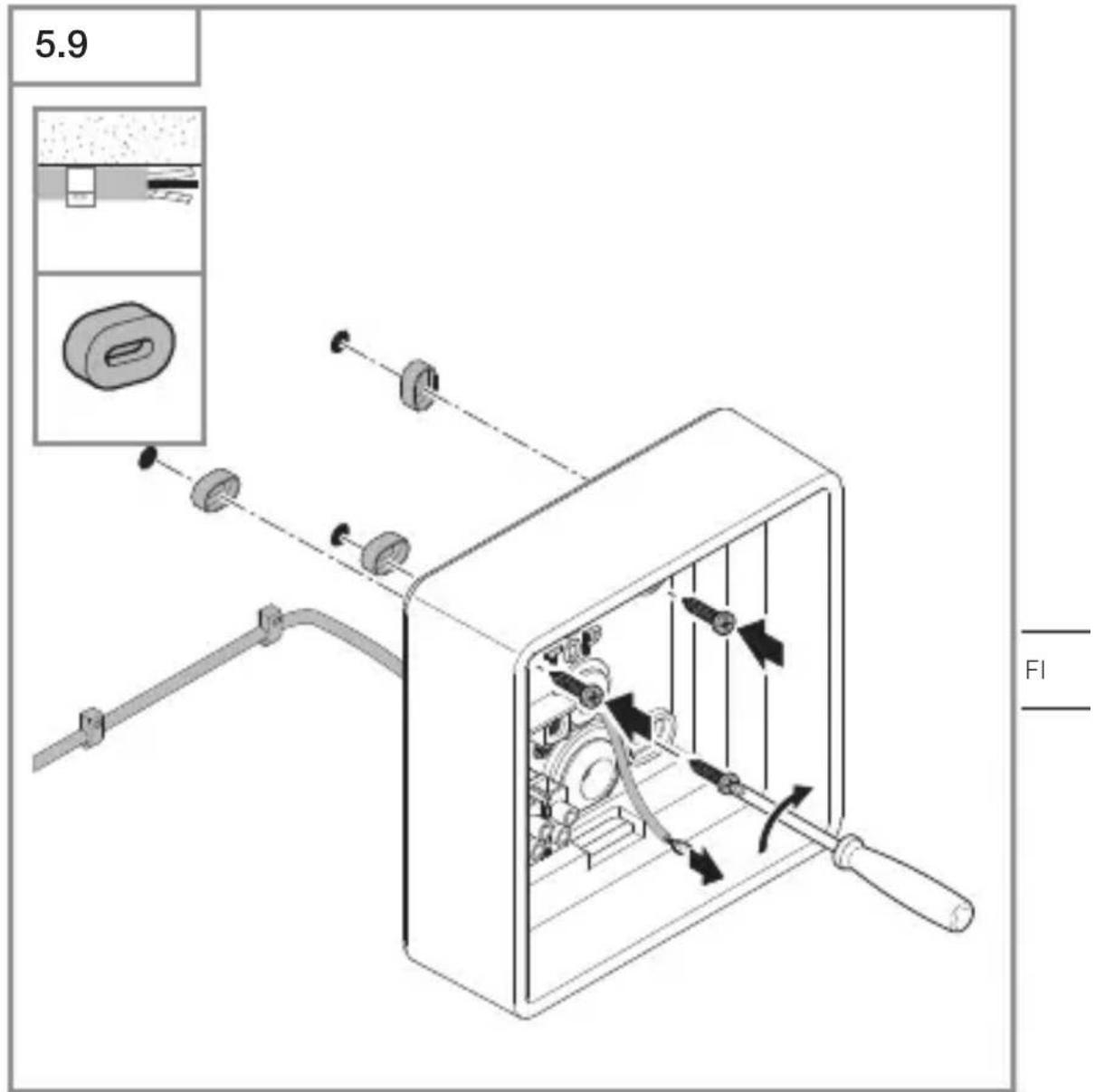

• Lävista tiivistystulppa verkkjohohtoa varten.
• Kiinnitä runko-osa johdon pinta-asennuksessa välikkeillä.

5.10

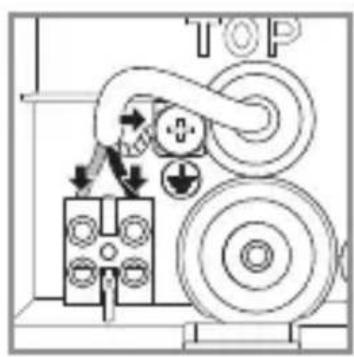

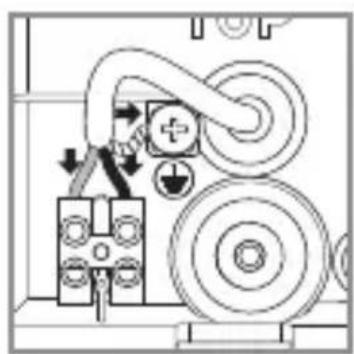

• Liitä verkkjoho to kytkentäkaavion mukaisesti.

→"4. Sahkoliitantä"

5.11

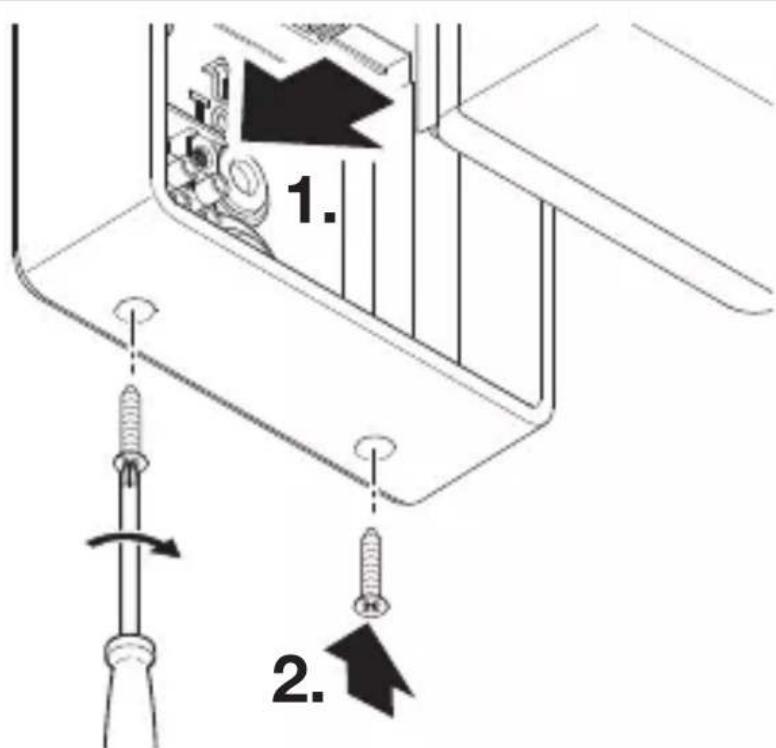

• Aseta valokuutio runko-osaan.
  Kierrä kiinnitysruuvit kiinni.

5.12

Kytke virransyottopalle.
- Tee asetukset sovelluksen avulla (vain SC).

→"6. Toiminta"

FI

Asennuksen vaiheet GL 85 SC, GL 85 C

5.13

• Tarkista, etta virransyöttö on katkaistu.
• Irrota kiinnitysruuvit.
• Irrota valokuutio kotelosta.

5.14

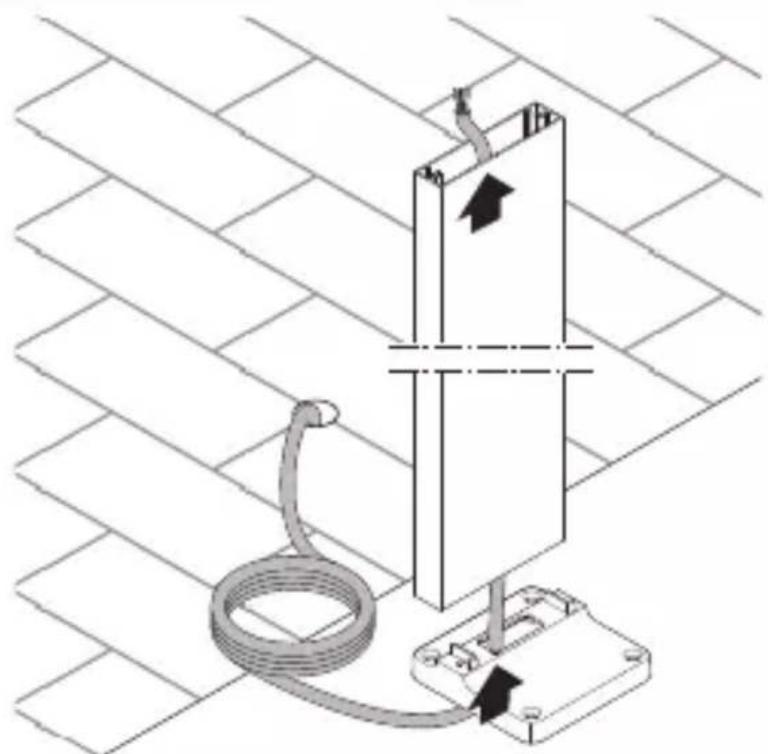

• Vedä kaapeli pohjalevyn ja profiillin lapi.

5.17

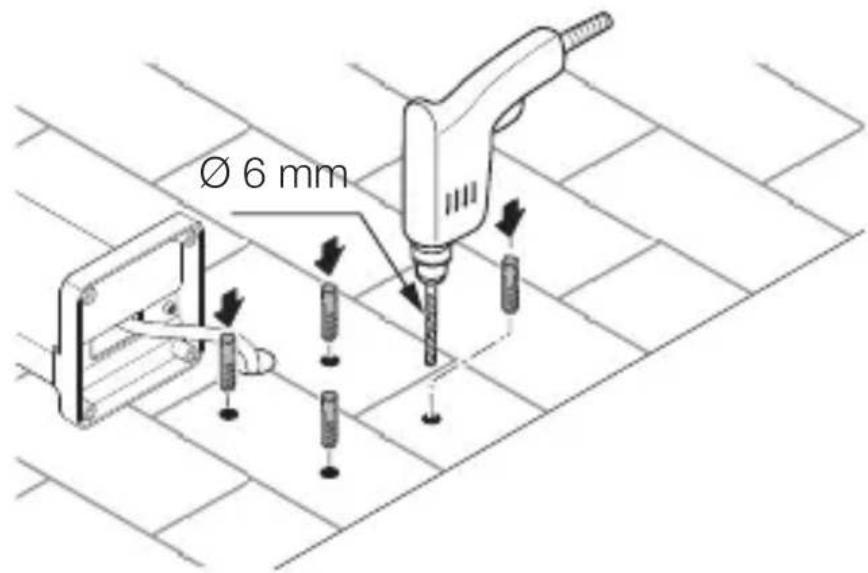

• Poraa reliat ja aseta tulpat.

5.18

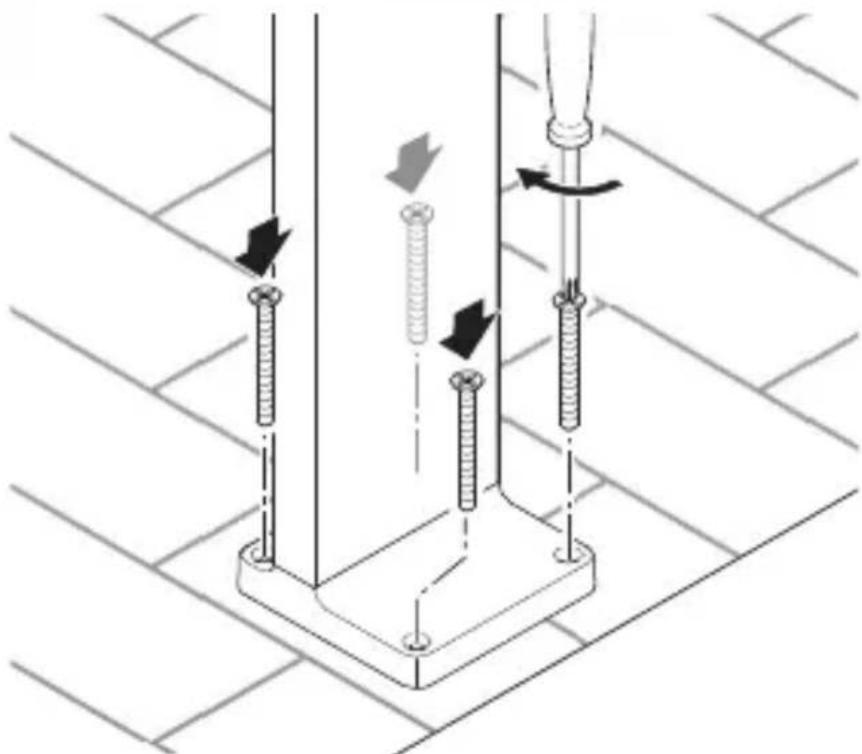

Kiinnitta pohjalevy lattiaan.

Huom:

Alä asenna tuotetta maanpinnan alapuolle, koska muuten korroosio tai hapettuminen voivat aiheuttaa siihen vaurioita.

5.19

FI

• Ohjaa kaapeli pidikkeen lapi.
• Aseta pidike profiillin.
• Kiinnitä ruuvit aluslaattojen kanssa.

5.20

• Ohjaa kaapeli kotelon lapi.
• Ruuvaa kotelo pidikkeeseen.

5.21

• Liitä verkkjoho to kytkentäkaavion mukaisesti. →"4. Sahköliitäntä"

5.22

• Aseta valokuutio koteloon.
  Kierrä kiinnitysruuvit kiinni.

5.23

Kytke virransyottopalle.
- Tee asetukset sovelluksen avulla (vain SC).

→"6. Toiminta"

FI

6. Toiminta

Toiminnot ovat saadettavissa SC-malleille.
C-malleissa toiminnot koskevat vain tuotetta, joka on
yhdistetty Bluetooth-tunnistintuotteseen.

Toimintoen säätö tapahtuu Steinel Connect Appsovelluksen avulla.

Steinel Connect App -sovellus

Steinel Connect App -sovellus on ladattava AppStoremyymälästa älypuhelimen tai tablettiietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Android iOS

Steinel Connect App -sovelluksen avulla saadettavat toiminnot ovat seuraavat:

• Kytkentäajan asetus
• Toiminta-alueen rajaus
• Hämärystason asetus
• Perusvalaistus
• Päävalaistuksen / perusvalaistuksen tehokkuuden asetusmahdollisuus
• Laajennettu toimintaetäisyyden rajaus
• Kytkeminen ryhmaän
• Hämärystason asetus Teach-In-toiminnon avulla

Tehdasasetukset

• Hämäryystason asetus: paiväkäytto 1.000 luksia
• Kytkentaajan asetus: 2 sekuntia
  -Toiminta-alueen rajaus: 5 metriä

Hämäryystason asetus

Kytkeytymiskynnys (hamaryystaso) voidaan asettaa portaattomasti n. 2 luksin -2.000 luksin valille.

• = päävääkäytö (valoisuudesta riippumatta)

• = hamärakaytö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi saadin on kännettävä pääväkayton asentoon.

Kytkentaajan asetus

Kytkentäajan asetus voidaan asettaa portaattomasti noin 5 sekunnin ja enintään 60 minuutin valille. Jokainen havaittu liike kytkee valon uudelleen.

Huomautus: LED-valaisimen sammuttuakestäa aina noin yhden sekunnin, kunnes tunnistin reagoi jalleen liikkeeseen toiminta-alueella. Sen jälkeen LED-valaisin voi jalleen kytkeä valon liikkeen yhteydessä.

Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäika Kannattaa asettaa pienimmäksi mahdolliseksi.

Toimintaëisyyden rajaus (herkkyys)

Toimintaëisyydellä tarkoitetaan lattiale muodostuvanympyrän halkaisijaa, kun valaisin asennetaan 2 m:nkorkeudelle.

• Säädin maks.asennossa = suurin mahdollinen toiminta-etäisyys (5 m)
• Säädin min.asennossa = pienin mahdollinen toiminta-etäisyys (1 m)

Perusvalaistus

Perisvalaistus mahdollistaa valaistuksen noin 10% :n
valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee
valon asetetetuksi kytkentaajaksi (katso kytkentaviive)
maksimaaliselle teholle (100%) . Sen jälkeen valaisin kytkee
takaisin aktivoituun perusvalaistukseen.
Perusvalaistus on PÄALLÄ, kun valoisusarvon asetus
alittuu. Kun päiväkäytto on aktivoituna, perusvalaistus on
aina PÄALLÄ.

0 min = valon pehmeä kytkeytyminen / ei perusvalais-tusta, kytkeytyminen asetetusta hamaryystasosta alkaen
10 min = valon pehmeä kytkeytyminen + perusvalaistus 10 minuuttia
30 min = valon pehmeä kytkeytyminen + perusvalaistus 30 minuuttia

= valon pehmeä kytkeytyminen + perusvalaistus kokopimeän ajan

Mitä valon pehmeä kytkeytyminen tarkoittaa?

Tunnistinvalaisin on varustetu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, etta valo ei kytkeydy heti maksimiteholla, vaan kirkkaus saadetään lyhyen ajan sisällä hitaasti 100%:n tephoon. Valo myos sammuu hitaasti.

7. Huolto ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sahköä johtavien osien kanssa voi johtaa sahköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärén puhdistusaineiden käytö voi vioittaa laitetta.

• Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

Tärkeää: Käytölaitetta ei voi vaihtaa uuteen.

8. Havittäminen

Sähkölaitteet, paristot, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Äläheitä sähkölateita ja paristoja talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sahkö- ja elektroniikkaro-mua koskevan direktiivin ja sen kansalliseen lainsäadantöön saattamisen mukaisesti kayttökelvottomat sahkölaitteet on kerättäv érikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Vaatimustemmukaisuusvakuutus

STEINEL GmbH vakuuttaa, että radiolaitetyppi
L 845 SC, L 845 C, GL 85 SC 600 / 900,
GL 85 C 600 / 900 on direktiivin 2014/53/EU mukainen.
EU-vaatimustemmukaisuusvakuutuksen täysimittainen
teksti on saatavana seuraavassa internetosoitteessa: www.
steinel.de

10. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisäateisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitta. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia omaisuuksa ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tassatuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojentoimitakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuotetäydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot OSTopaiväyksestä ja tuotenimikkeestä) kanssa OSTopaikkaan. Suosittelemme siksi ostotositteenuholellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisetä takuutapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

11. Tekniset tiedot

-Mitat (K× L× S) .. L 845: 134× 134× 87mm
GL 85 600: 600 × 136 × 146 mm
GL 85 900: 900 × 136 × 146 mm

• Verkkojannite: 220 - 240 ~V, 50 / 60 ~Hz
• Ottoteho (P_on): 9,00 W
• Ottoteho, iHF-tunnistin: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

• Standby (P_net) : 0,45 W
• Valoteho: L 845 SC: 655 Im

L 845 C: 719 lm

GL 85 SC: 655 Im

GL 85 C: 719 Im

• Hyötysuhde: L 845 SC: 73 Im / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 Im / W

• Lamppu:

LED

• Värilämpötila:

3.000 K (lämmin Valkoinen)

• Värintoistoindeksi:

R_a = 82

• Keskimääräinen mitoituselinikä:

L70B50, 25 °C: > 60.000 h

• Värin konsistenssi SDCM:

alkuarvo: 3

• Valovoimakkuuden jakautuminen:

• Perusvalaistus*:

kyllä (pois, 10 min, 30 min, koko pimeä aika, aina)

-Tunnistintekniiikka:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

• Toiminta-alue, toimintakulma*:

160^

-Toiminta-alue, avauskulma *: 160^

• Toimintaetäisyys*:

1-5m

• Kytkentäajan asetus*:

5s-60min

• Hämäryystason asetus*: 2-2.000 luksja
• Kotelointiluokka: IP 44
  -Suojausluokka: /
• Ympäristölampötila: -20 ... +40 °C
• Bluetooth-taajus: 2,4-2,48 GHz
• Bluetooth-lähetysteho: 5 dBm, 3 mW

• Energiatehokkuusluokka: Tuote sisältaa valonlähteen, Jonka energiatehokkuusluokka on "F"

• C: Vain yhdessä Bluetooth-tunnistintuotteen kanssa.

12. Viankorjaus

Laitteessa ei ole jannitetta.

• Sulaketta ei ole kytketty paälle tai se on vialinen.

• Kytke sulake paallee.
  Vaihda viallinen sulake.

• Katkos johdossa.

• Tarkasta johto jannitteenkoettimella.
• Oikosulku verkkojohdossa.
• Tarkasta liitännät.
• Valo sammutetu mahdollisesti verkkokytkimellä.
• Kytke verkkokytkin pälle.

Laite ei kytkeydy pälle (vain SC).

• Väärä hamáryystason asetus.

• Säädä hamärystaso uudelleen.

• Verkkokytkin pois päältä.
  Saaada verkkokytkin.

• Sulaketta ei ole kytketty paallee tai se on vialinen.

• Kytke sulake paallee.
  Vaihda vialinen sulake.

• Nopeat likkeet ohitetaan Häiriöiden minimoimiseksi taitoiminta-alue on asetetu liian pieneksi tai värärin.

• Tarkista ja säädä toiminta-alue.

• Valonlähde viallinen.

• Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois pälta (vain SC).

• Jatkuvaa likettä toiminta-alueella.

• Tarkista toiminta-alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite ei kytkeydy kokonaan pois pälta (vain SC).

• Perusvalaistus valittu.

• Aseta perusvalaistukseksi "0 min".

Laite kytkeytyy ei-toivotusti pälle (vain SC).

• Laitetta ei ole asennettu liikkumattomasti.
• Asenna laite liikkumattomalle alustalle.
• Liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (like seinän takana, pienen kohteen liike valaisimen valittömässä laheisyydessä jne.)
• Tarkista alue.
  Rajaa tai muuta toiminta-aluetta tarvittaessa.

NO

Innhold
