KASUTUSJUHEND GL 85 STEINEL

Llikkeen tunnistus SC

5.3

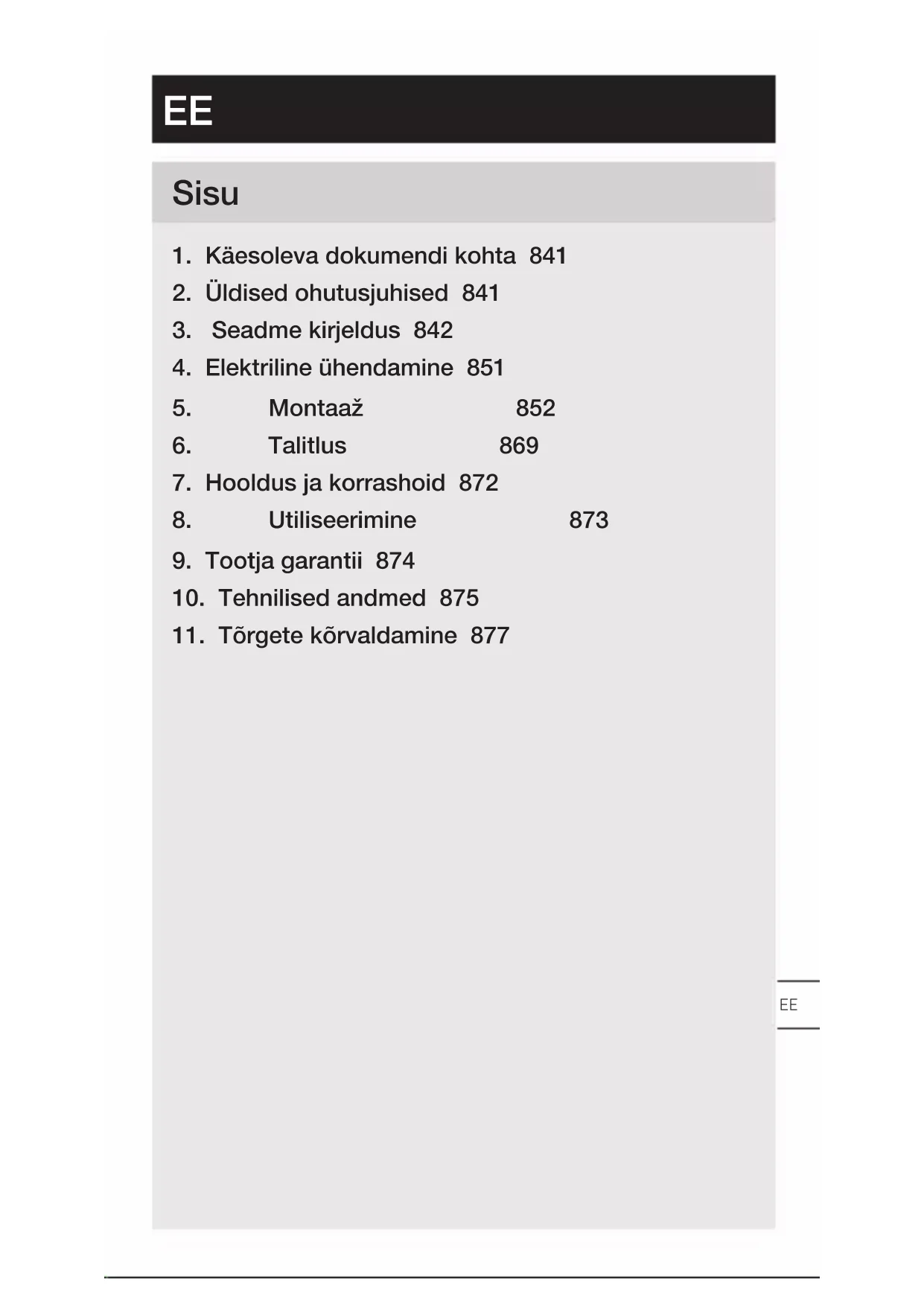

1. Käesoleva dokumendi kohta 841
2. Üldised ohutusjuhised 841
3. Seadme kirjeldus 842
4. Elektriline ühendamine 851
5. Montaaž 852
6. Talitlus 869
7. Hooldus ja korrashoid 872
8. Utiliseerimine 873
9. Tootja garantii 874
10. Tehnilised andmed 875
11. Törgete körvaldamine 877

1. Käesoleva dokumendi kohta

• Autoriöigusega kaitstud. Järeltrükk, ka väljavöttliselt, ainult meie nõusolekul.
• Öigus muudatusteks tehnilise täustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus vooluga seotud ohtude eest!

Hoiatus veega seotud ohtude eest!

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tāhelepanu vōimalikele ohtudele.

Mittejärgimine vöib kaasa tuua surma vöi rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.

• Hoidke kattesaadavas kohas.

• Elektrivooluga ümberkäimine vöib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine vöib pöhjustada elektrisokki, põletusi või surma.

• Vörgupingel tõid tohivad teha ainult kvalitseeritud spetsialistid.
• Tuleb järgida riigiseseseid installatsioonieeskirju ja ühendamistingimus (nt VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Kasutage ainult originalvaruosi.
• Parandustöid tohivad teha ainult spetsialistid.

3. Seadme kirjeldus

Nōuetekohane kasutus

• Sensorvalgusti paigaldamiseksseinale sise- ja valistingimustes (L 845 SC).
• Valgusti on moeldud paigaldamiseksseinale sise- ja valistingimustes (L 845 C).
• Sensorvalgusti paigaldamiseks pörandale sise- ja välistingimustes (GL 85 SC 600 / 900).
• Valgusti on moeldud paigaldamiseksseinale sise- ja valistingimustes (GL 85 C 600 / 900).

Mittesihipärane kasutamine

• Seadmed ei ole hamardatavad.

Ei ole
hamardatav

Markus

Vääraltiluse vältimiseks peab kaugus WLAN-ruuterist ja juurdepääsupunktidest olema vähemalt 3 m.

Töopohimõte (L 845 SC ja GL 85 SC 600 / 900)

• Sensorvalgusti (SC) sisaldab aktiivset liikumisandurit.
• Nutikas körgsagedussensor (iHF) saadab valja körgsageduslikke elektromagnetlaineid (5,8 GHz) ja vōtab vastu nende kaja. Sensorvalgusti tuvastuspiirkonnas tuvastatakse isikute liikumine sensori kajamuutuse järgi. Mikroprotssessor vallandab lūlituskäsu "Valguse sisselūlitamine".
• Liikumine tuvastatakse kõige kindlamalt, kui paigaldate seadme liikumissuuna suhtes külgmiselt.
• Otse seadme suunas liikudes on liikumise tuvastamise ulatus piiratud.
• Tuvastamine on vöimalik ka LABi uste, klaaside voi ohukeste seinte.
• Sensor eristab signaali analüusiga liikuvaid isikuid ja objekte (nt põosaid ja väikeloomi). Nii ei teki valelülitusi väikeloomade tõttu ega törkeid äärmuslike temperatuuride korral.

Töopohimõte (L 845 C ja GL 85 C 600 / 900)

Tuvastusala laiendamiseks saab C-variandid ühendada Bluetooth abi teiste sensoritega. Need juhivad vastu vōetud signaalid (kohalolu ja heledus) Bluetoothi kaudu edasi. Ühendatud sensori juhtimine toimub teise liidesega.

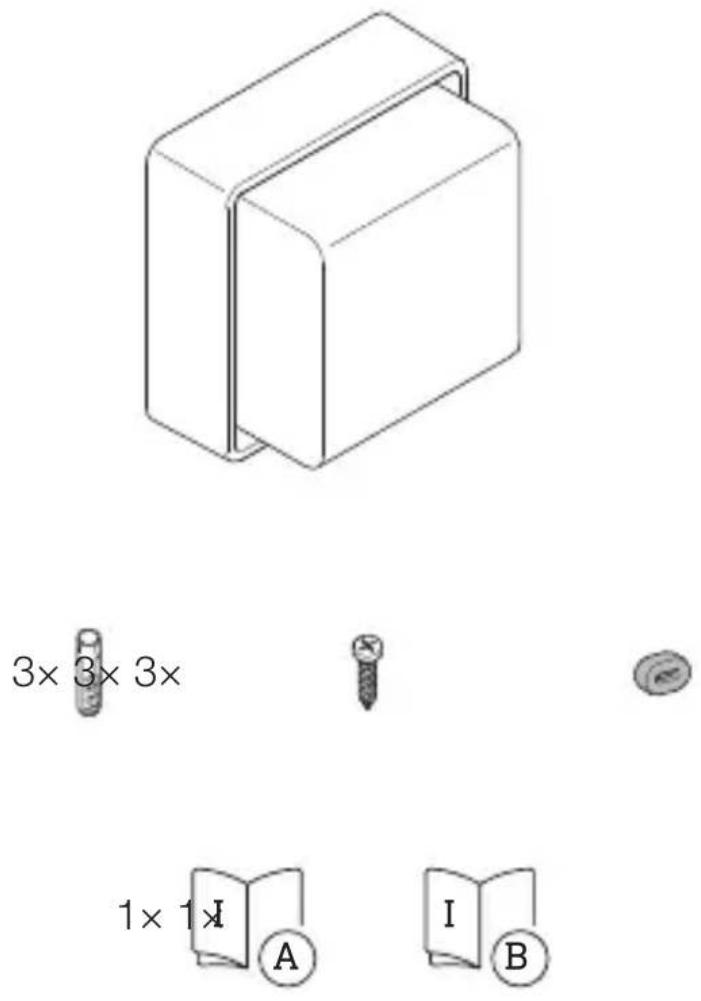

Tarnekomplekt L 845 SC, L 845 C

3.1

• 1 (sensor)valgusti
  -3tuüblit
  -3kruvi
• 3 distantsihoidikut
• 1 ohutuskaart (A)
  -1kiirjuhend (B)

EE

Toote mōdud L 845 SC, L 845 C

3.2

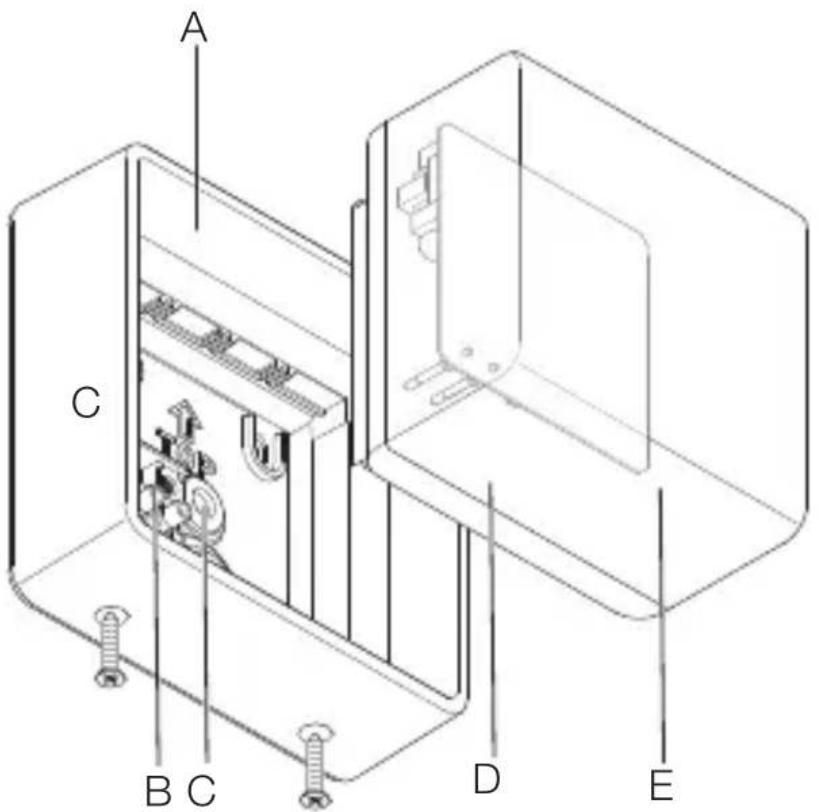

3.3

A Seinahoidik
B Ühendusklemm
C Tihenduskork
D Pistikühendus
E Kuubikujuline valgusti

EE

Tarnekomplekt GL 85 SC, GL 85 C

3.4

• 1 (sensor)valgusti
  -1 hoidik
• 1 profilil (valik 437 mm või 737 mm)
• 1 pōhjaplaat
  -4tuüblit
  -4 kruvi
  -3uhenduskruvi
  -4 alusseibi
  -4väikest kruvi
• 1 ohutuskaart (A)
  -1kiirjuhend (B)

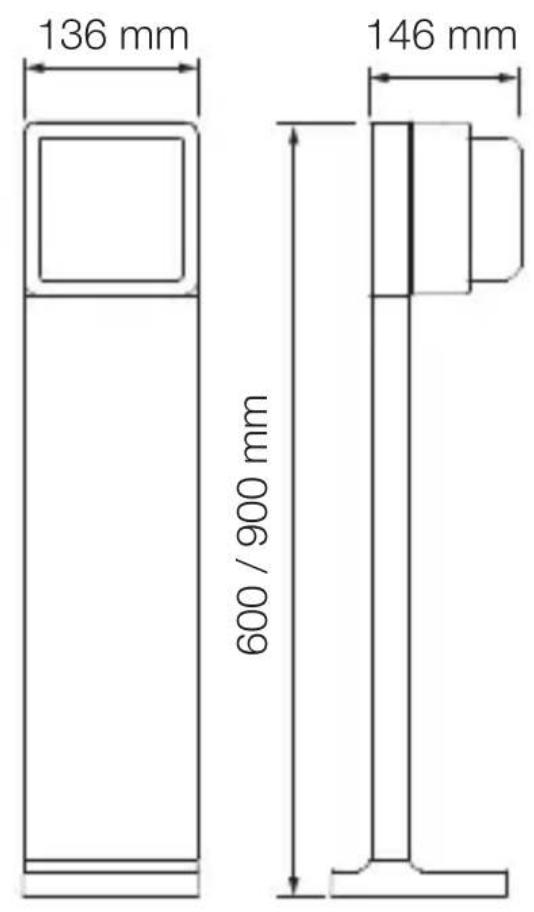

Toote mōdud GL 85 SC, GL 85 C

3.5

EE

Seadme ülevaade GL 85 SC, GL 85 C

3.6

A Hoidik
B Ühendusklemm
C Korpus
D Tihenduskork
E Pistikühendus
F Kuubikujuline valgusti
G Profill
H Pohjaplaat

Valgustugevuse jaotus

3.7

EE

4. Elektriline ühendamine

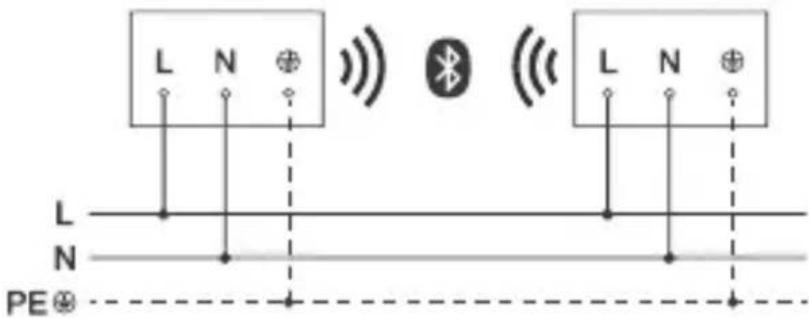

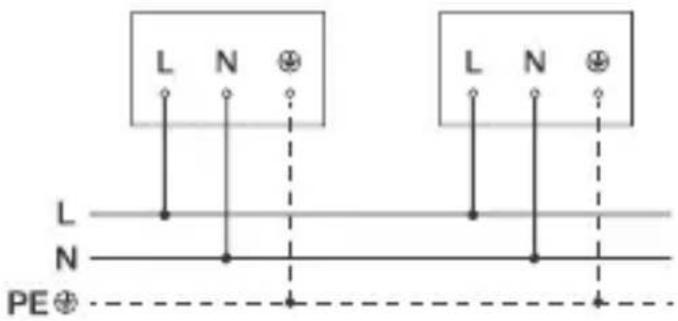

Lulitite plan

4.1

Vörgutoitejuhe koosneb 2 - 3-soonelisest kaablist:

L = faas (enamasti must, pruin või hall)

N = neutraljuht (enamasti sinine)

PE = kaitsejuht (roheline / kollane)

Kaitsejuht (PE):

• Ühendage kaitsejuht maandusklemmiga.

Seadet saab pärast vörgulülitiga ühendamist ka elektriga ühendada, kui on tagatud, et vörgulülti on pidevalt sisse lülitatud.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea löppemisel), tuleb asendada kogu valgusti.

5. Montaaž

Elektrilögi oht!

Elektrit juhtivate osade puudutamine võib põhjustada elektrilööki, põletusi või surma.

Lulitage vool valja ja katkestage pingetoide.
- Kontrollige pingetestriga pingevabadust.
- Tehke kindlaks, et pingetoide jäab katkestatuits.

Materialsete kahjude oht!

Uhendusjuhtmete omavaheline aravahetamine voib luhise pohjustada.

Identifseerige ühendusjuhtmed.
- Ühendage korralikult ühendusjuhtmed.

Paigalduse ettevalmistus

• Kontrollige kõiki koostedetaile kahjustuste suhtes.
  • Arge võtke toodet kahjustuste korral käiku.
• Valige sobiv paigalduskoht.
  -Arvestage toöraadiust.
  -Arvestage likumise tuvastamist.
  -Vibratsioonivaba.
  -Tuvastuspiirkond on takistustest vaba.
  -Ei ole plahvatusoftlik piirkond.
  -Ei ole kergesti suttiv pind.
• Arge vaadake valgusallikasse lahidistantsilt (< 30 cm).
  -Teistest valgustitest vahemalt 5 m kaugemal.

Töraadius L 845 SC

5.1

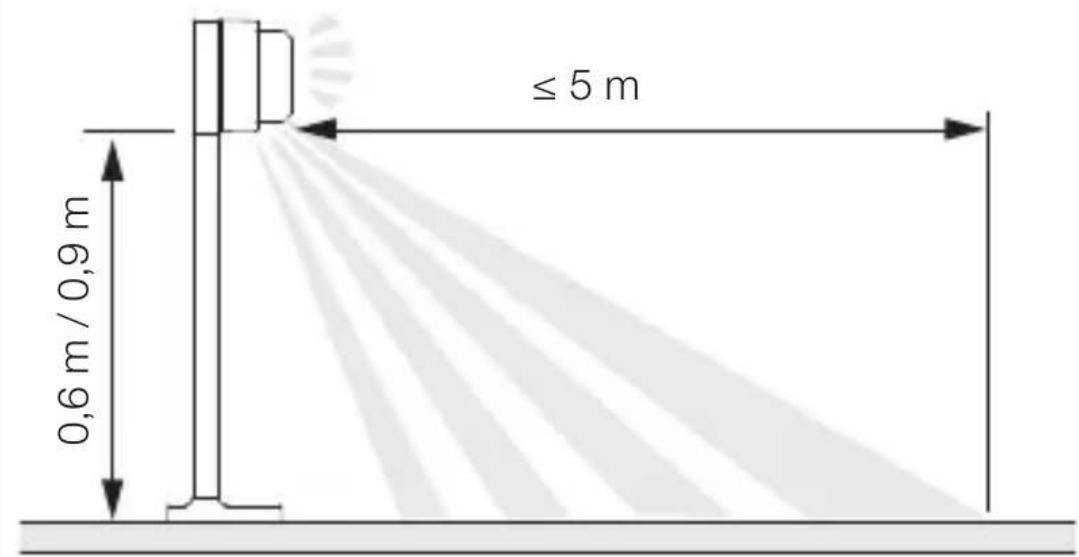

Töraadius GL 85 SC

5.2

EE

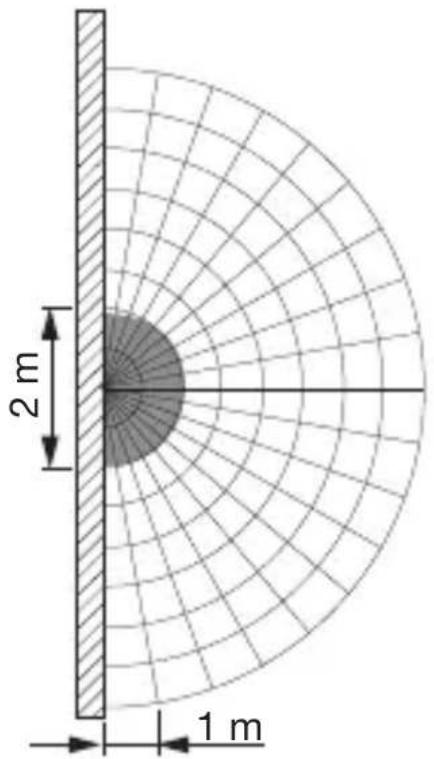

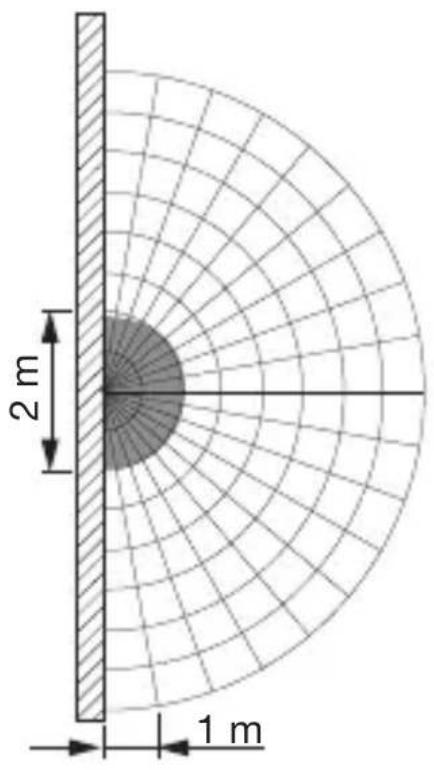

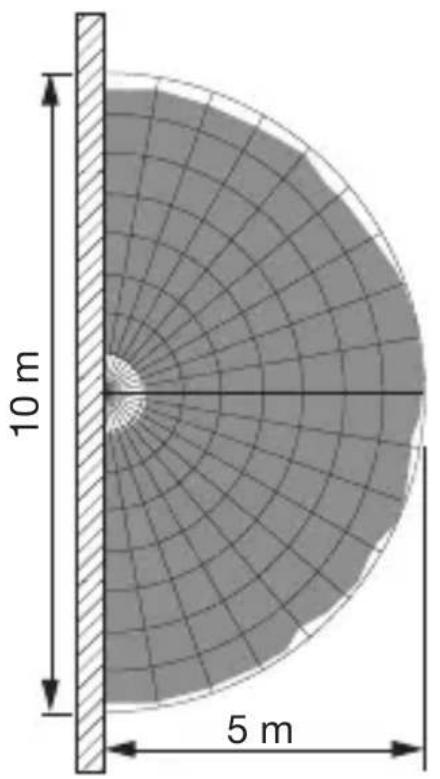

Llikumise tuvastus SC

5.3

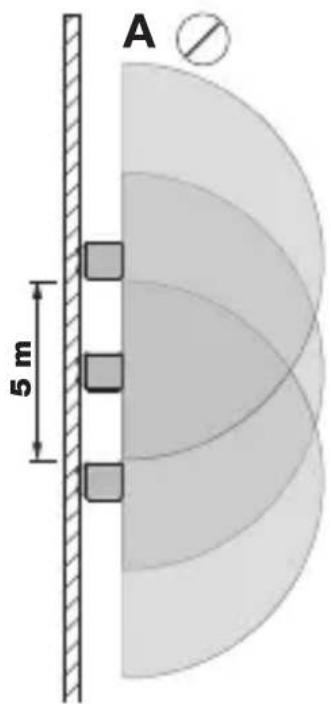

Valgustite SC vahekaugus

5.4

Kui valgustid on paigaldatud üksteisele liiga laheda- le, vovad tekkida vaarlulitused. Valja saabetavad korgsagedussignaalid vovad üksteist hairida.

Seda viga valtida aitavad jargmised meetmed.

Paigaldage valgustid teineteisest vahemal 5 m kaugusele.
- Ühendage valgustid rakenduse Steinel Connect App'i kaudu vörku ja lülitage sensorid üksikute valgustite juures funktsiooni Sensor valjas kaudu sihiparaselt valja (B + C) . Vörguühenduses olles lülitatakse likumise korral sisse ka need valgustid, mille sensor on inaktiveeritud.

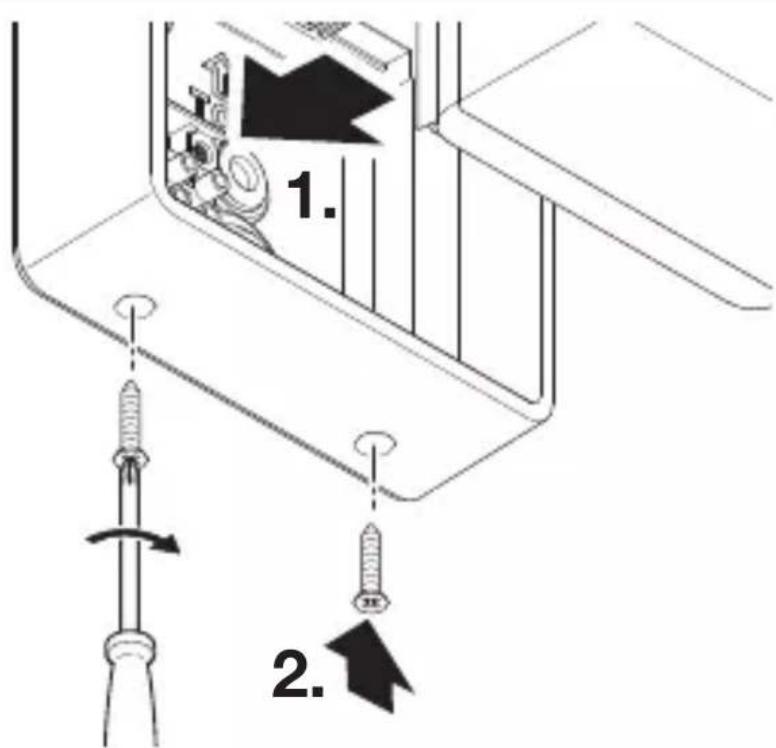

Montažisammud L 845 SC, L 845 C

5.5

• Kontrollige, et pingestoide on valja lulitatud.
  Keerake lahti kinnituskruvid.
• Eemaldage kuubikujuline valgustiseinahoidikust.

5.6

• Märgistage puurimisavad.

5.7

• Puurige avad (Ø 6 mm) ja pange tüübld sisse.

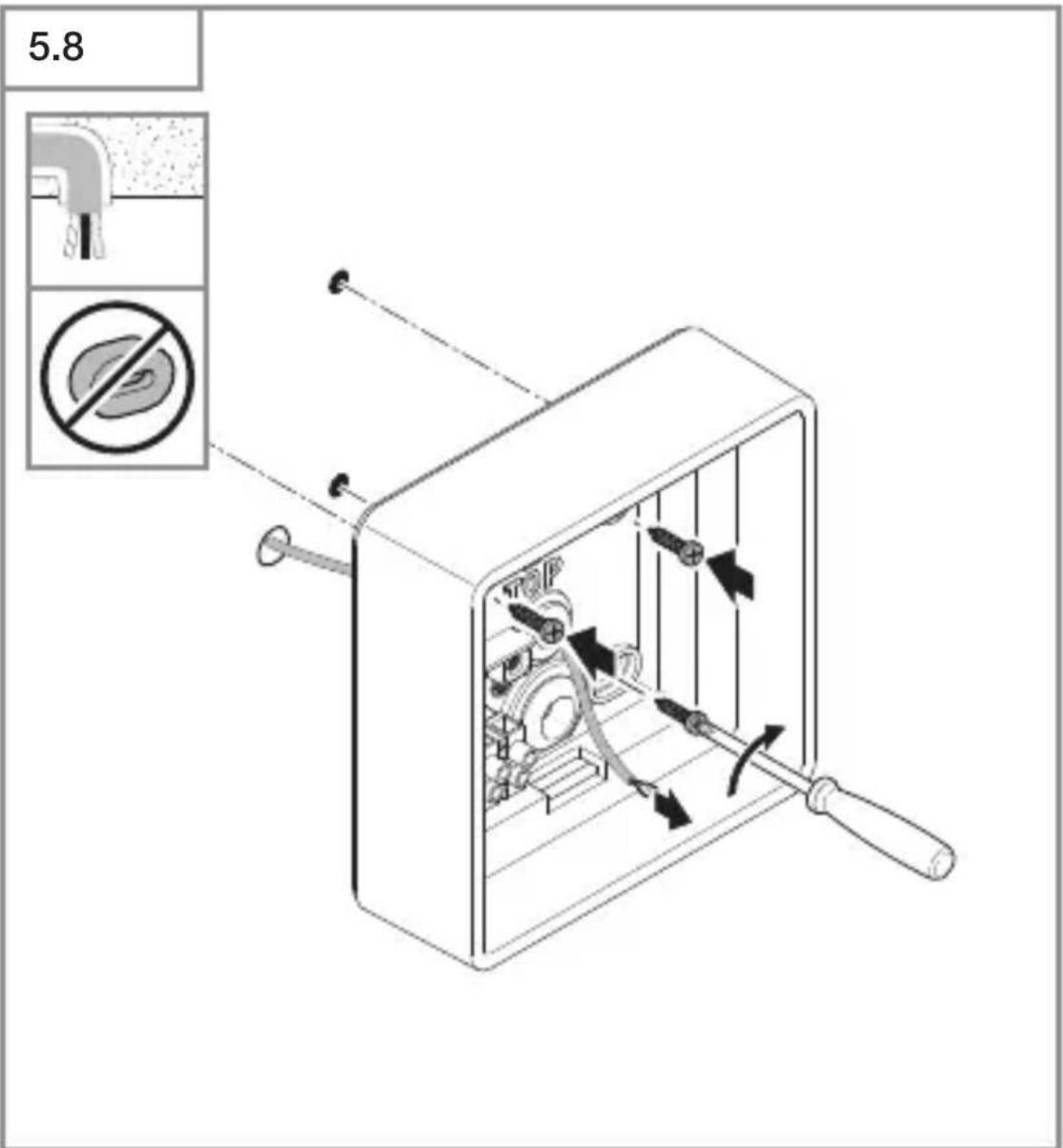

• Torgake vörgutoitejuhtme tihenduskordig LABI.
• Kruvige suvispaigaldatava toitejuhtmega seinahoidik kinni ilma distantsihoidikuta.

• Torgake vörgutoitejuhtme tihenduskordig LABi.
• Kruvige pindpaigaldatava toitejuhtmega seinahoidik kinni koos distantsihoidikuga.

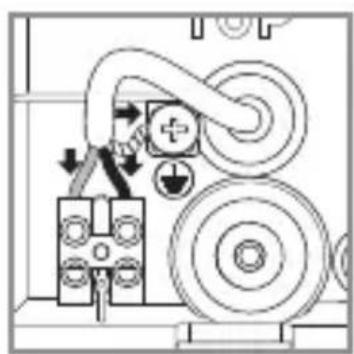

5.10

• Ühendage vörgutoitejuhe vastavalt elektriskeemile. →“4. Elektriline ühendamine”

5.11

Paigaldage kuubikujuline valgustiseinahoidikusse.
Keerake lukustuskruvid sisse.

5.12

Lulitage voolutoide sisse.
- Tehke seadistused rakenduses (ainult SC). "6. Talitlus"

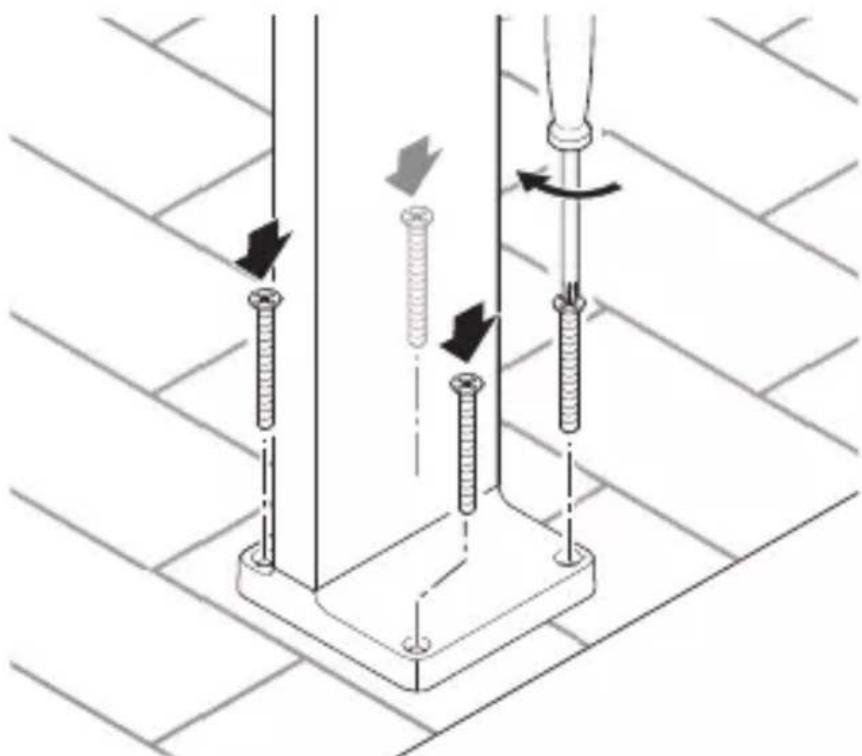

Montažisammud GL 85 SC, GL 85 C

5.13

• Kontrollige, et pingestoide on valja lulitatud.
  Keerake lahti kinnituskruvid.
• Eraldage kuubikujuline valgusti korpusest.

5.14

• Tōmmake juhe lábi pōrandaḥoidiku ja profilli.

• Kruvige põhjaplaat profilile.

• Tehke puuravad.

EE

5.17

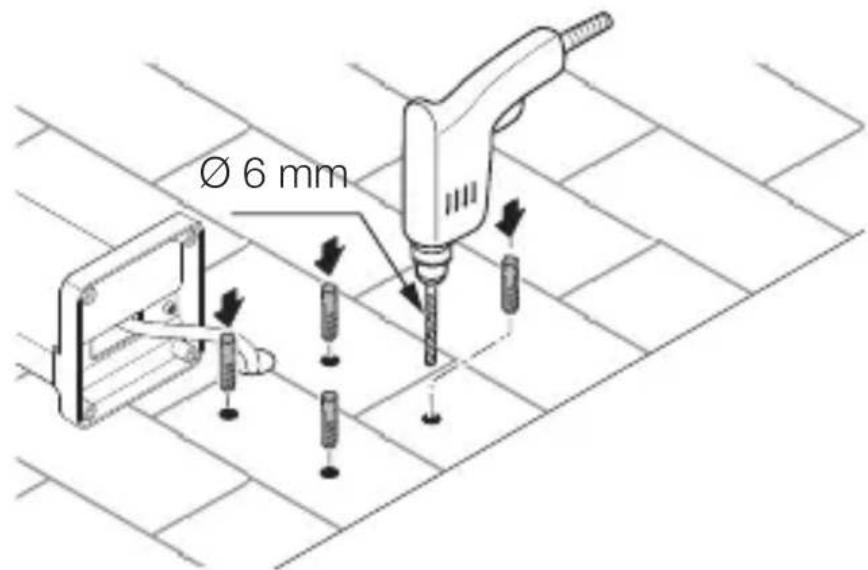

• Puurige avad ja pange tüübld sisse.

5.18

Korrosiooni vōi oksüdeerumise vältimiseks ℝge paigaldage toodet maa alla.

5.19

• Juhtige kaabel LABi hoidiku.
• Pange hoidik profililile.
• Keerake kruvid koos alusseibidega kinni.

5.20

• Juhtige kaabel labi korpuse.
  Kruvigekorpus hoidiku külge.

EE

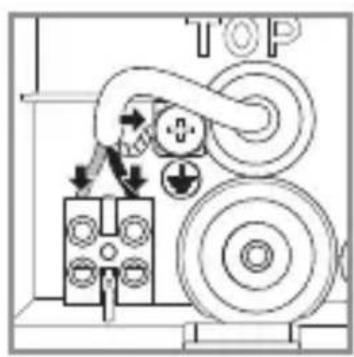

5.21

• Ühendage vörgutoitejuhe vastavalt elektriskeemile. →“4. Elektriline ühendamine”

5.22

Paigaldage kuubikujuline valgusti korpusesse.
Keerake lukustuskruvid sisse.

5.23

Lulitage voolutoide sisse.
- Tehke seadistused rakenduses (ainult SC). "6. Talitlus"

6. Talitlus

Funktsioone saab SC variantide puhul seadistada.
C-variantidele kehtivad funktsoonid ainult kombineerituna
Bluetooth-sensoriga tootega.

Funktsioone seadistatakse Steinel Connect App'rikenduse abi.

Rakendus Steinel Connect App

Valgusti seadistamiseks nutitlefoni voi tahvelarvatiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus Steinel Connect App. Vajalik on Bluetooth voimekusega nutitlefon voi tahvelarvuti.

Android iOS

Steinel Connect App'i rakendusega seadistatavad funktsionid on jargmised:

-Aja seadmine
- Tööräadiuse seadistamine
- Hämarusnivoo seadistamine
- Pöhivalgustusfunktssoon
- Pea- / pöhivalgustustase seadistatav
-Laiendatud tooraadiuse seadistamine
- Grupivörgustus
- Hämaruse seadistamine öpetamise ajal

Tehaseseadistused

• Hämaruse seadmine: pääevavalgusrežiim 1.000 lx
• Aja seadmine: 2 sekundit
• Tööraadiuse seadmine: 5 m

Hämarusnivoo seadistamine

Rakendumisheledust (hamardumist) on voimalik seadistada astmeteta vahemikus 2-2.000 lx.

Päevavalgusrežiim (ei soltu heledusest)

Tuvastusala seadistamisel ja pääevavalguses talitlustesti tegemiseks peab seaderegulaator asuma pääevavalgusrežiimil.

Aja seadmine

Väljalūltusviivitust on vōimalik seadistada astmeteta alates u 5 sekundist kuni max 60 minutini. Iga tuvastatud liikumine lūlitab tule taas sisse.

Markus: Pärast LED-valgusti igakordset valjalulitust ei oleu 1 sekundi vältel voimalik uut liikumist tuvastada. Seejärelsaab LED-valgusti liikumise korral valguse taas sisse lulitada.

Tuvastuspiirkonna häalestamisel ja talitlustesti labiviimisel soovitame seadistada lühim aeg.

Ulatuspiirkonna reguleerimine (tundlikkus)

Möiste töraadius all peetakse silmas maapinnal umbes ringikujulise diameetriga tuvastuspiirkonda, mis tekib valgasti monteerimisel 2 m kõrgusele.

• Maksimaalne seadistus = max toöraadius (5 m)
• Minimaalne seadistus = min toöraadius (1 m)

Pöhivalgustusfunktsoon

Pöhivalgustus vöimaldab valgustust 10% valgustusvöimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks, vt Ajaseadistus) maksimaalsele valgustusvöimsusele (100%) . Seejärel lülitub valgusti aktiveeritud pöhivalgustusele. Pöhivalgustus on SEES, kui valguse tase jaab alla heledusläve. Aktiveeritud paëevavalgustusrežiimi korral on pöhivalgustus alati SEES.

0 min = Valguse sujuv suttimine / öövalgustus ei ole SEES alates seadistatud hamarusvärtusest

10 min = Valguse sujuv suttimine + pöhivalgustus 10 minutit

30 min = Valguse sujuv suttimine + pöhivalgustus 30 minutit

= Valguse sujuv suttimine + pöhivalgustus terve öö

Mis on sujuv suttimine?

Sensorvalgusti on varustatud valguse sujuva suttimise funktsioniga. See tähendab, et valgust ei lulitata sisse lulitamisel kohe maksimaalsele voimsusele, vaid heledus reguleeritakse luhikese aja jooksul järk-järgult kuni 100 % peale. Samamoodi reguleeritakse valjalulitamisel valgust aeglaselt väiksemaks.

7. Hooldus ja korrashoid

Seade ei vaja hooldamist.

Elektrilögi oht!

Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

• Puhastage seadet ainult siis, kui see on kuiv.

Materialsete kahjude oht!

Valede puhasvahendite tottu voib seade kahjustada saada.

• Puhastage seadetpisutniisutatudlapiga ja arge kasutage puhastusvahendeid.

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, tarvikud ja pakendid tuleb toimetada keskkonnasobralikku taaskasutusse.

Arge visake elektriseadmeid ja patareisid olmejätmete hulka!

Ainult ELi riikidele:

Vastavalt kehtivale Euroopa direktiivile ja sellest tulenevatele kohalikele seadustele elektronika ja vanade elektronika-seadmete kohta tuleb kasutuskölmatud elektriseadmed ja pataeid eraldi kokku koguda ning toimetada keskkonna-sobralikku taaskasutusse.

9. Vastavusdeklaratsoon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadoseadmeTÜup L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni tãielik tekst on kättesaadav järgmisel internetia adressil: www.steinel.de

10. Tootja garantii

Ostjana on teil müju sahtes samuti seadusega sātestatud puuduste kōrvaldamise ōigusi vōi vastavalt pretensiooniöigusi. Kui teie asukohariigis on need ōigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira.

Me anname teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektroniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine:

kui soovitete toote kohta esitada reklamatsiooni, siis palun saatke see komplektsena ja tasutud tarnega koos originalostutsekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust meie edasimüjale voi otse meile, Fortronic AS, Töostuse tee 7, 61715, Törvandi. Me soovitame teil ostutsekki seetöttu kuni garantiiaja mödumiseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaatmise raames esinevate transpondikulude ja -riskide eest. Informatsioni garantijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee voi www.steinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäävast reedeni 9.00-17.00 vahemikus teeninduse numbril [phone] helistada.

11. Tehnilised andmed

• Mõötméd (K × L × S): L 845: 134 × 134 × 87 mm
  GL 85 600: 600 × 136 × 146 mm
  GL 85 900: 900 × 136 × 146 mm

• Vörgupinge: 220 - 240 V, 50/60 Hz

• Voimsustarve (Pon): 9,00 W
• iHF-andurite voolutarbimine: L 845 SC: 0,67 W

GL 85 SC:0,67 W

• Ooterežiim (P_net) : 0,45 W
• Valgusvoimsus: L 845 SC: 655 Im

L 845 C: 719 lm

GL 85 SC: 655 Im

• Tohusus:

• Valgusti:

• Värvtemperatuur:
• Värvuse taasesitusindeks: R
• Keskmine mõötmise tõöiga:

L70B50 temperatuuril 25 °C: > 60.000 h

• Värvikonsistents SDCM:
• Valgustugevuse jaotus:

GL 85 C: 719 Im

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 Im / W

LED

3.000 K (soe-valge)

_a = 82

• Pöhivalgustus*:

Jah (valjas, 10 min, 30 min, kogu OO, alati)

• Sensoritehnika:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

-Tuvastusala, tuvastusnurk*:

160^

-Tuvastusala, avanemisnurk*:

160^

• Tööraadius*:

1-5m

-Aja seadmine*:

5s-60min

• Hämaruse seadmine*:

2-2.000lx

-Kaitselijk: IP 44
-Kaitseklass:
- Keskkonnatemperatuur: -20 °C kuni + 40 °C
- Bluetooth sagedus: 2,4 kuni 2,48 GHz
- Bluetooth saatmisvoimsus: 5 dBm, 3 mW
- Energiatōhususe klass:

Selles tootes on energiatohususklassi F valgusallikas.

• C korral: ainult kombinatsioonis Bluetooth sensorigataootega.

12. Tõrgete kõrvaldamine

Pingeta seade.

• Kaitse ei ole sisse lulitatud voi on rikkis.

Lulitage kaitse sisse.
Vahetage rikkis kaitse valja.

• Juhe katkenud.

• Kontrollige juhet pingetestriga.

• Lühis vörgutoitejuhtmes.
• Kontrollige ühendusi
• Voimalik olesasolev vorgululiti valjas.
  Lulitage vorgululiti sisse.

Seade ei lulitu sisse (ainult SC).

• Hämaruseseadistus valesti valitud.

• Seadistage hamaruseseadistus uesti.
  Vörgulülti VÄLJAS.
  Lulitage vorgululiti sisse.

• Kaitse ei ole sisse lulitatud voi on rikkis.

Lulitage kaitse sisse.
Vahetage rikkis kaitse valja.

• Rikete minimeerimiseks eiratakse kiireid liigutusi voi on tuvastuspiirkond liiga väike vöi ei ole korrektne.

• Kontrollige ja kohandage tuvastuspiirkonda.

• Valgusallikas on rikkis.
• Valgusallikas ei ole vahetakatav. Vahetage kogu seade valja.

Seade ei lulitu valja (ainult SC).

• Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.
  Vajadusel piirake voi muutke tuvastuspiirkonda.

Seade ei lulitu taiilikult valja (ainult SC).

• Pöhivalgustus valja valitud.

• Seadistage pöhivalgustus "0 min".

Seade lulitub soovimatult sisse (ainult SC).

• Seade ei ole paigaldatud liikumiskindlalt.
  Paigaldage seade kindlalt.
• Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumine lambi vahetus laheduses jne).
• Kontrollige piirkonda.
  Vajadusel piirake voi muutke tuvastuspiirkonda.

LT

Turinys
