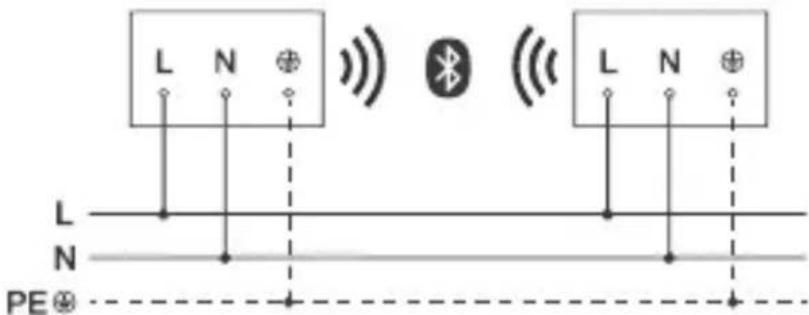

Ledningsdiagram

4.1

N = nulleder (oftest blå)

PE = beskyttelsesteder (grøn / gul)

Fare pga. elektrisk strøm!

• Bor huller (Ø 6 mm), og saet rawlplugs i.

Slukningsforsinkelsen kan indstilles trinløst fra ca.

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

1. Om dette dokumentet 421
2. Generelle sikkerhetsinstrukser 421
3. Beskrivelse av encheten 422
4. Elektrisk tinkobling 431
5. Montering 432
6. Funksjon 449
7. Vedlikehold og stell 452
8. Avfallsbehandling 453
9. Produsentgaranti 454
10. Tekniske spesifikasjoner 455
11. Utbedring av feil 457

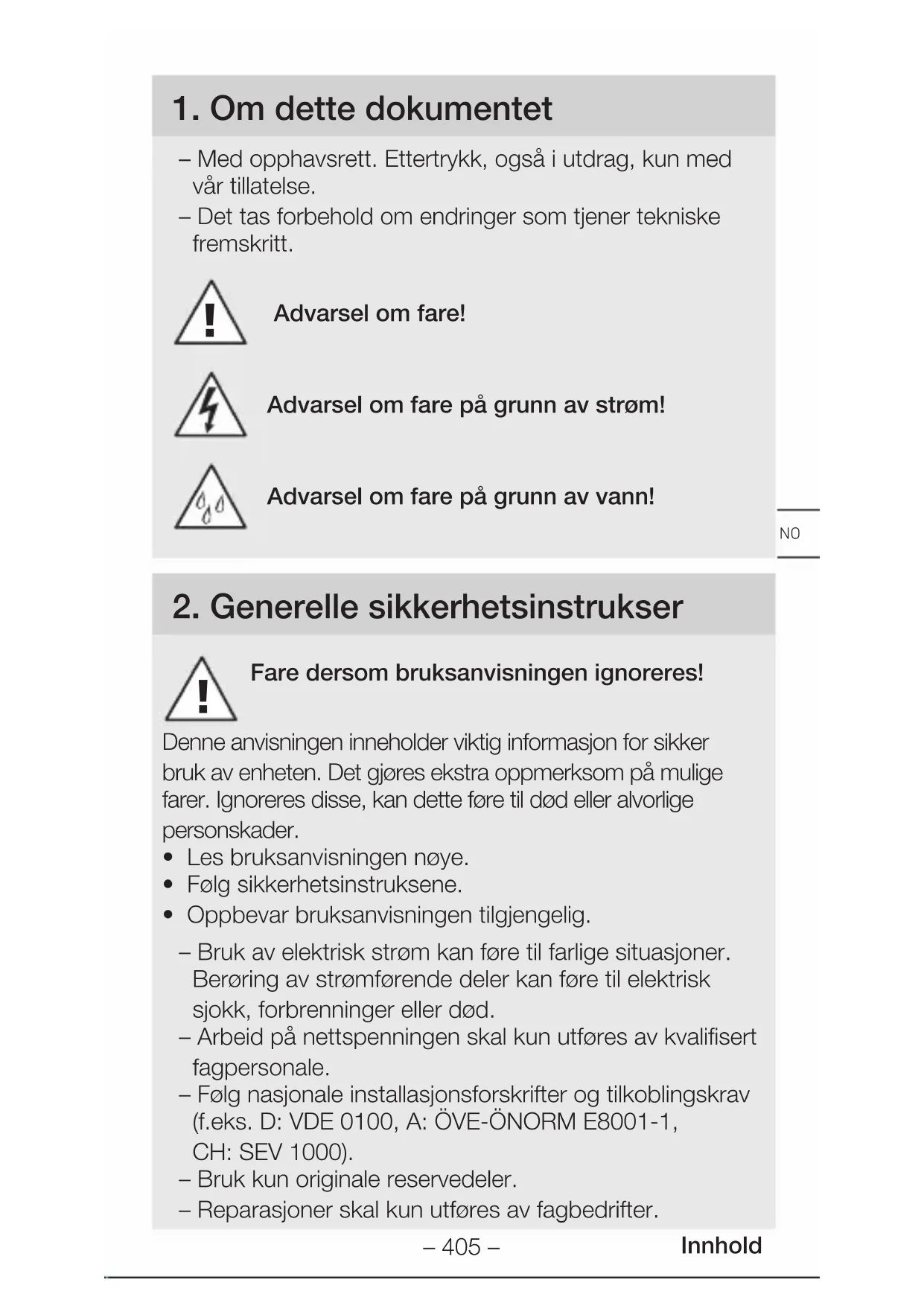

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisingen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av encheten. Det gjores ekstra oppmerksom på mulige farer. Ignoreresppe, kan dette fore til død aller alvorlige personskader.

• Les bruksanvisingen nøye.
  Folg sikkerhetsinstruktene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan före til farlige situasjoner. Berøring av stromførende deler kan före til elektrisk sjokk, forbrenninger eller død.

• Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
• Følg nasjonale installasjonsforskritter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utfores av fagbedrifter.

3. Beskrivelse av encheten

Forskriftsmessig bruk

• Sensorlampe for montering på vegg ute oginne (L 845 SC).
• Lampe for montering på vegg ute oginne (L 845 C).
• Sensorlampe for montering på gulv ute oginne (GL 85 SC 600 / 900).
• Lampe for montering på gulv ute oginne (GL 85 C 600 / 900).

Ikke forskriftsmessig bruk

• Apparatene kan/DDimmes.

Kan/DD

NB:

For Å utelukke feilstasjoner på det overholds en minste-avstand på 3 m til WiFi-ruteren og basestasjoner.

Funksjon (L 845 SC og GL 85 SC 600 / 900)

• Sensorlampene (SC) inneholder en aktiv bevegelsessensor.
• Den intelligente høyfrekvenssensoren (iHF) sender ut høyfrekvente elektromagnetiske bolger (5,8 GHz) og mottar deres ekko. Sensoren merker ekkoforandringene när personer beveger seg i sensorlampens dekningsområde. En mikroprossor utløser koblingsbefalingen «Tenn lys».
• Den sikreste bevegelsesregisteringen oppnås närenheten monteres til sider for gangretningen.
• Rekkevidden av bevegelsesregisteringen er innskrenket'nar man gär rett mot encheten.
• Bevegelser kan også registreres gjennom dörer, glassflater eller tynne vegger.
• Med en signalanalyse skiller sensoren mellom personer som beveger seg og objekter som busker eller smådyr som beveger seg. Dermen utelukkes feilkoblinger på grunn av smådyr og driftsforstyrelser grunnet ekstrem temperaturer.

Funksjon (L 845 C og GL 85 C 600 / 900)

C-variantene kan kobles til andre sensorer via Bluetooth, slick at dekningsområdet kan utvides. De leder de registrente signalene (tilstedeværelse og lysstyrke) videre via Bluetooth. Lampene styres i den tilkoblede sensoren med et annet grensesnitt.

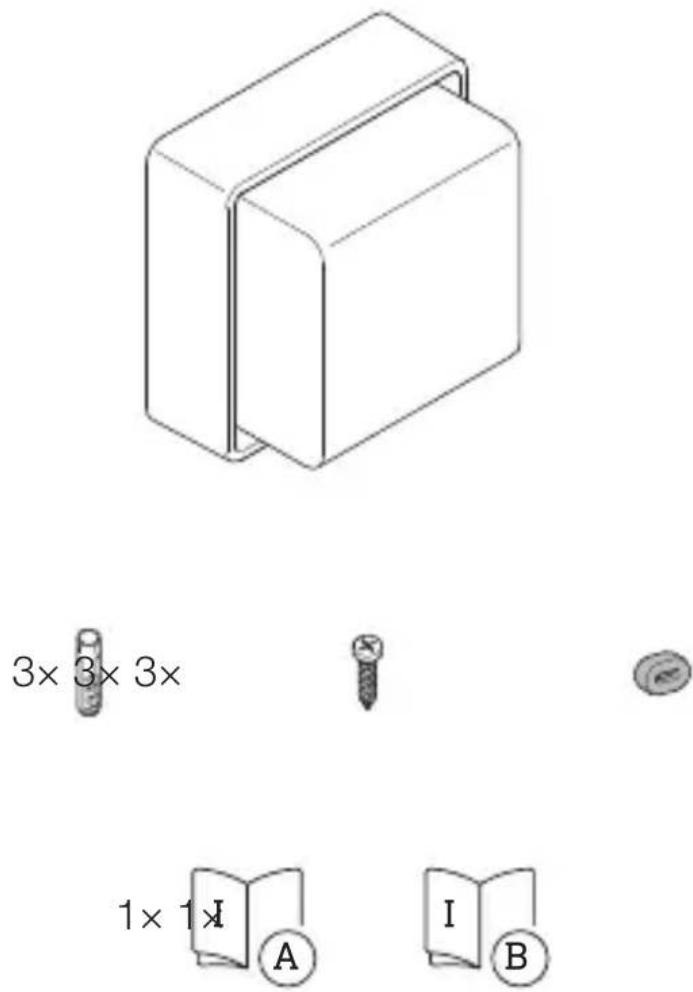

Leveringsomfang L 845 SC, L 845 C

3.1

• 1 (sensor) lampe
• 3 murplugger
• 3 skruer
• 3 avstandsstykker
• 1 sikkerhetsdatablad (A)
• 1 hurtigstart-guide (B)

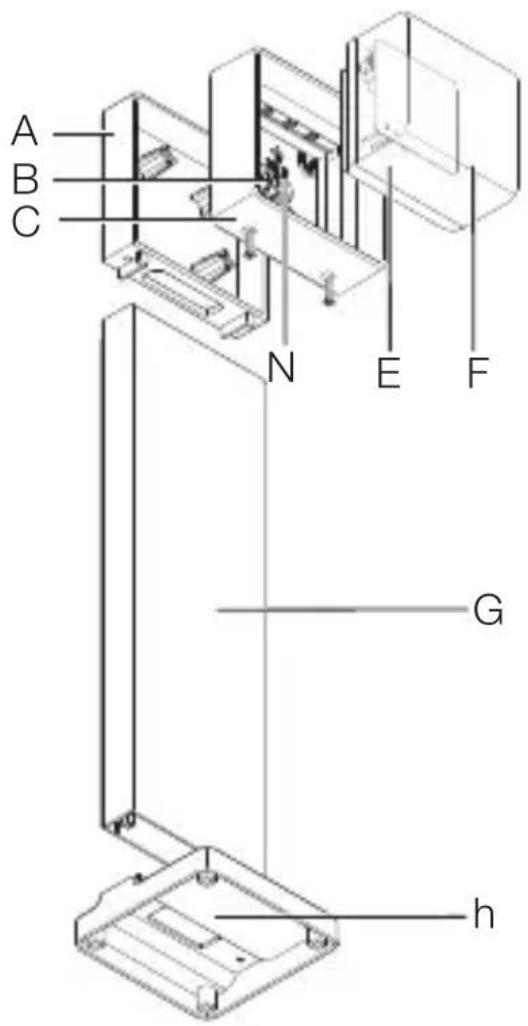

Apparatoversikt GL 85 SC, GL 85 C

3.6

NO

A Holder
B Koblingsklemme
C Hus
D Tetningsplugger
E Plugg forbindelse
F Lysterning
G Profil
H Bunnplate

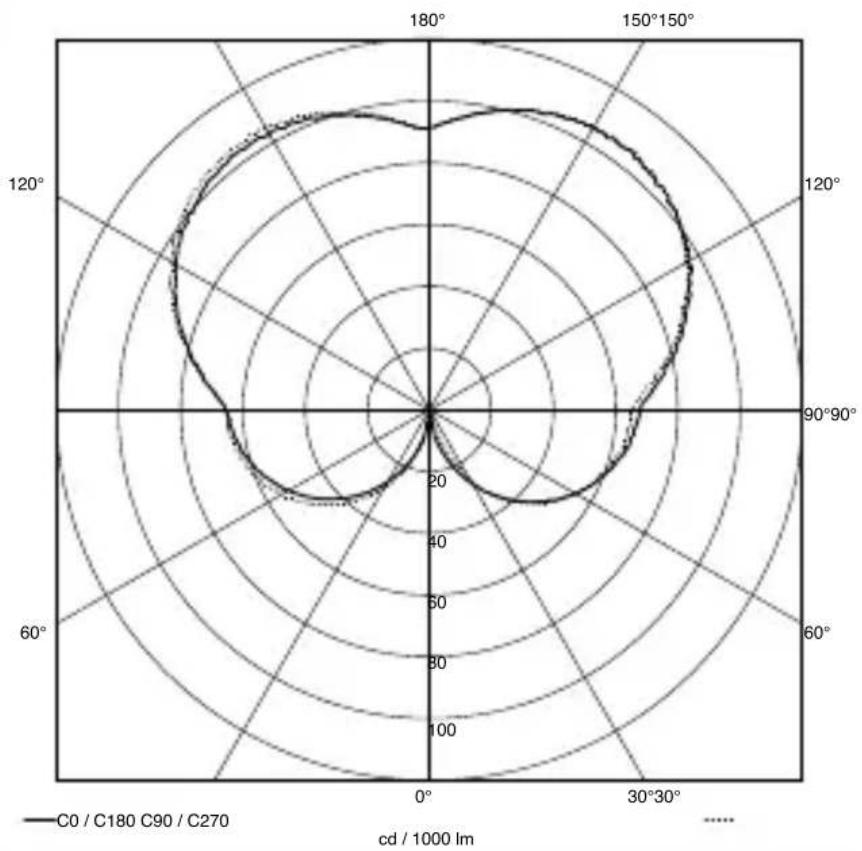

Lysstyrkeforderding

3.7

4. Elektrisk tinkobling

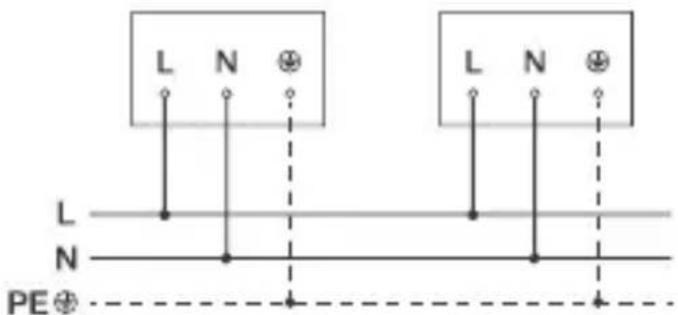

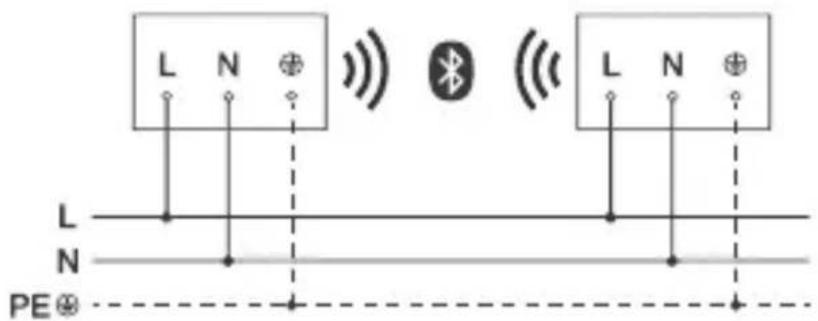

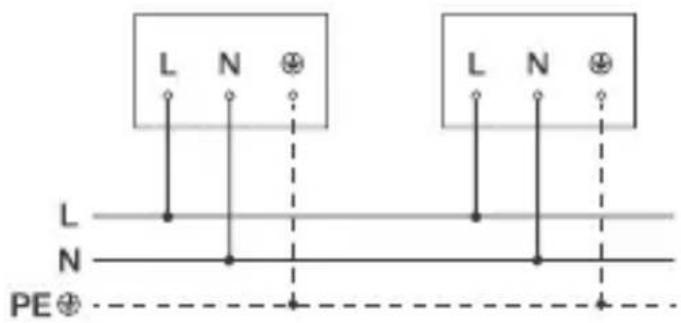

Koblingssskjema

4.1

N = nulleder (som regel blå)

PE = jordleder (grønn / gul)

Jordleder (PE):

Koble jordlederen til jordingsklemmen.

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

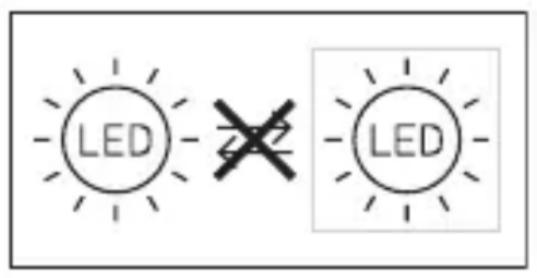

Lyskilden i++, donne lampen kan化进程 ut. Dersom lyskilden skal erstattes (f.eks. mot slutten av levetiden), ma hele lampen skiftes ut.

5. Montering

Elektrisk strøm kan utgjore fare!

Berøring av strømførende deler kan före til

elektrisk sjokk, forbrenninger aller død.

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til Å kontrollere at ledningen er stromfri.
• Pase at strømtilførselen forblir stanset.

Fare for materielle skader!

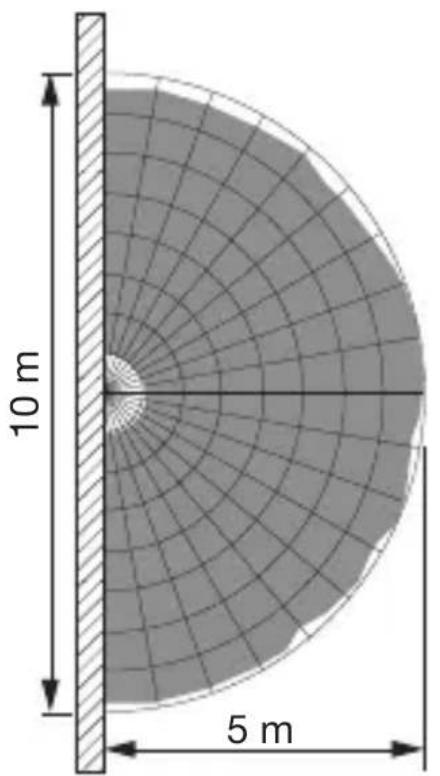

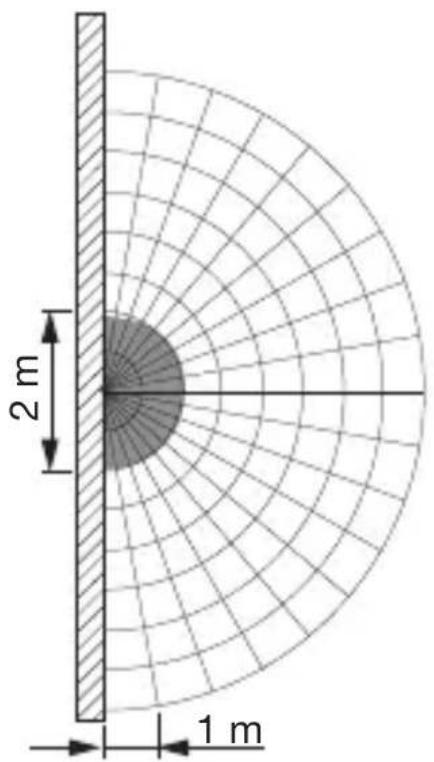

Bevegelsesregistering SC

5.3

NO

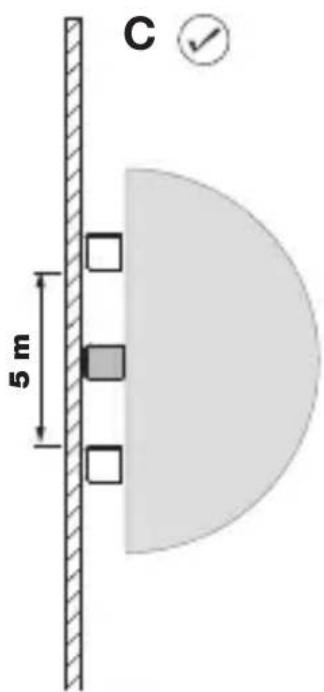

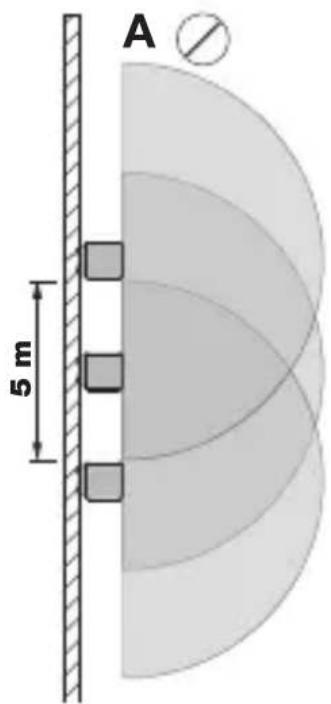

Avstand mellom lampene SC

5.4

Er lampene montert for nær hverandre, kan det oppsta feilkoblinger. De hoyfrekvente signalene som sendes ut, kan forstyrre hverandre.

Folgende tiktak bidrar til a unnga donne feilen:

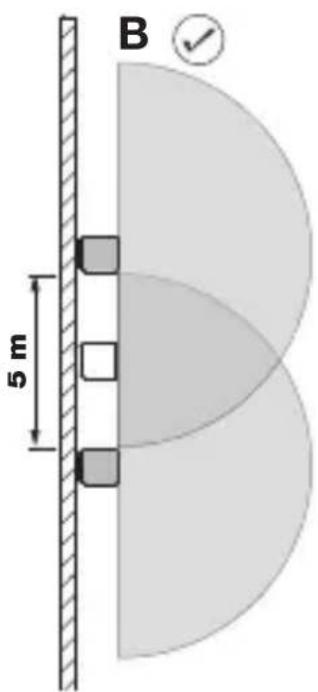

• Monter lampene med minst 5 m avstand fra hverandre.
• Koble sammen lampene via Steinel Connect App og slå sensoren på enkelte lamper målrettet av via Sensor-Off-funksjonden (B + C). Sammenkoblingen gjør at ögså de lampene som har en deaktivert sensor, tennes ved bevegelse.

Fremgang ved montering: L 845 SC, L 845 C

5.5

NO

• Sjekk at strømtilførselen er stanset.

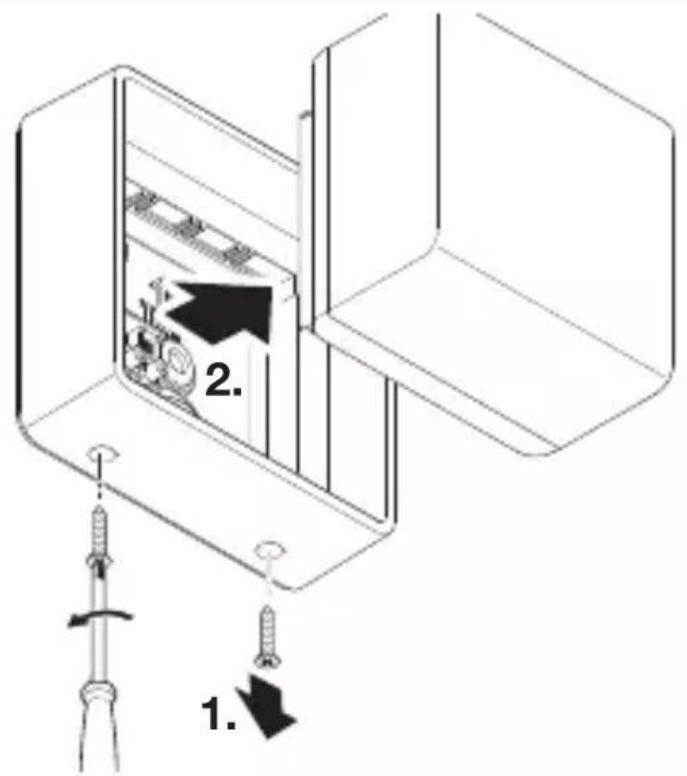

• Løsne sikringsskruene.
• Ta lysterningen ut av veggbraketten.

5.6

• Tegn borehull

5.7

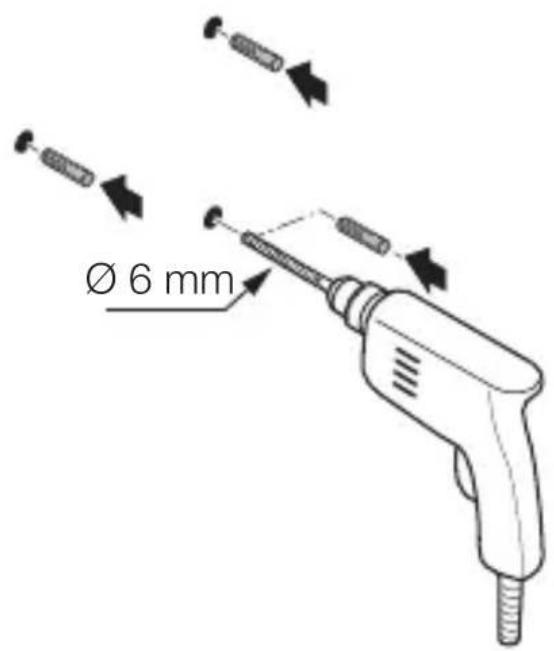

• Bor hull (Ø 6 mm) og sett inn plucker.

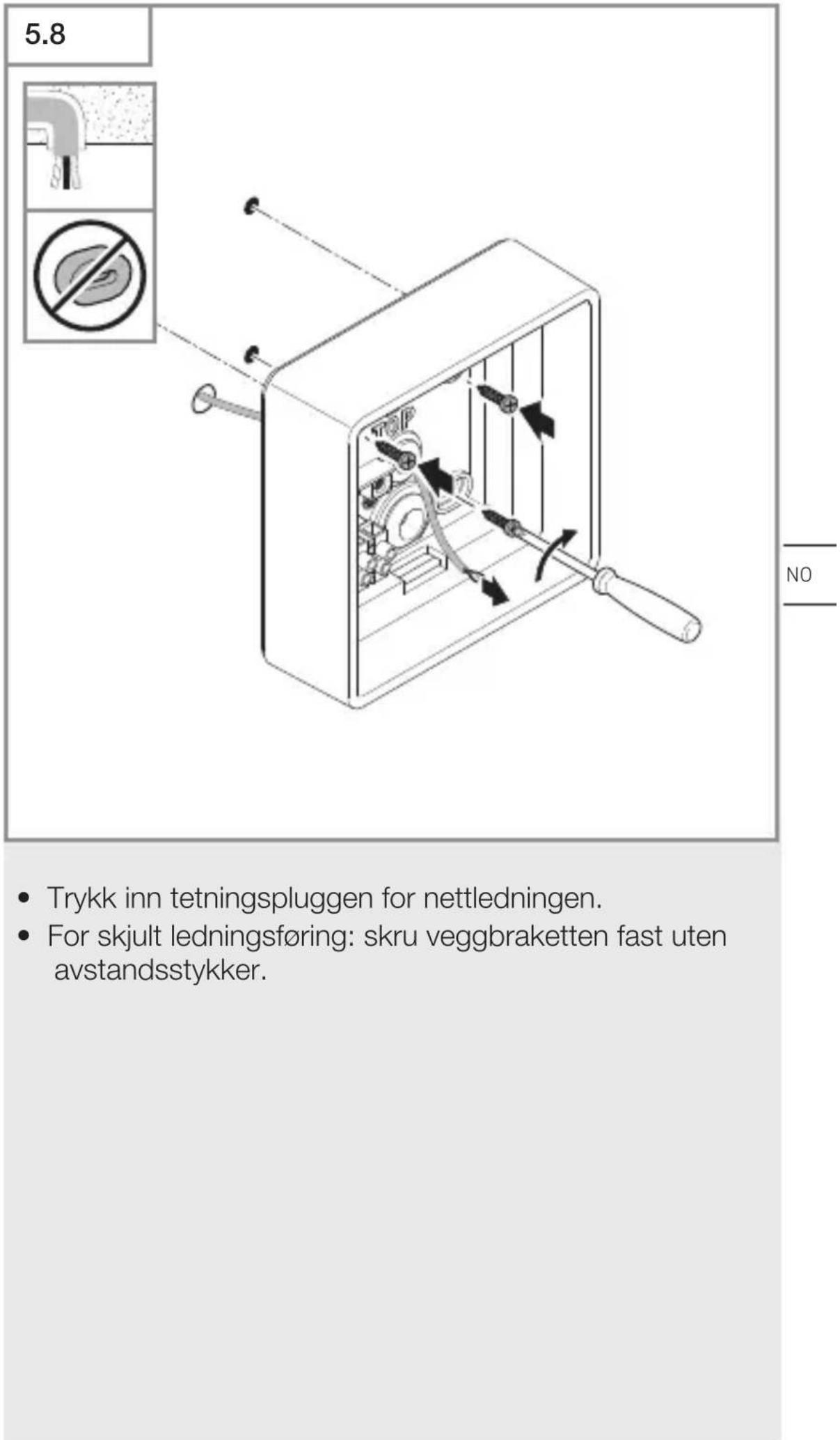

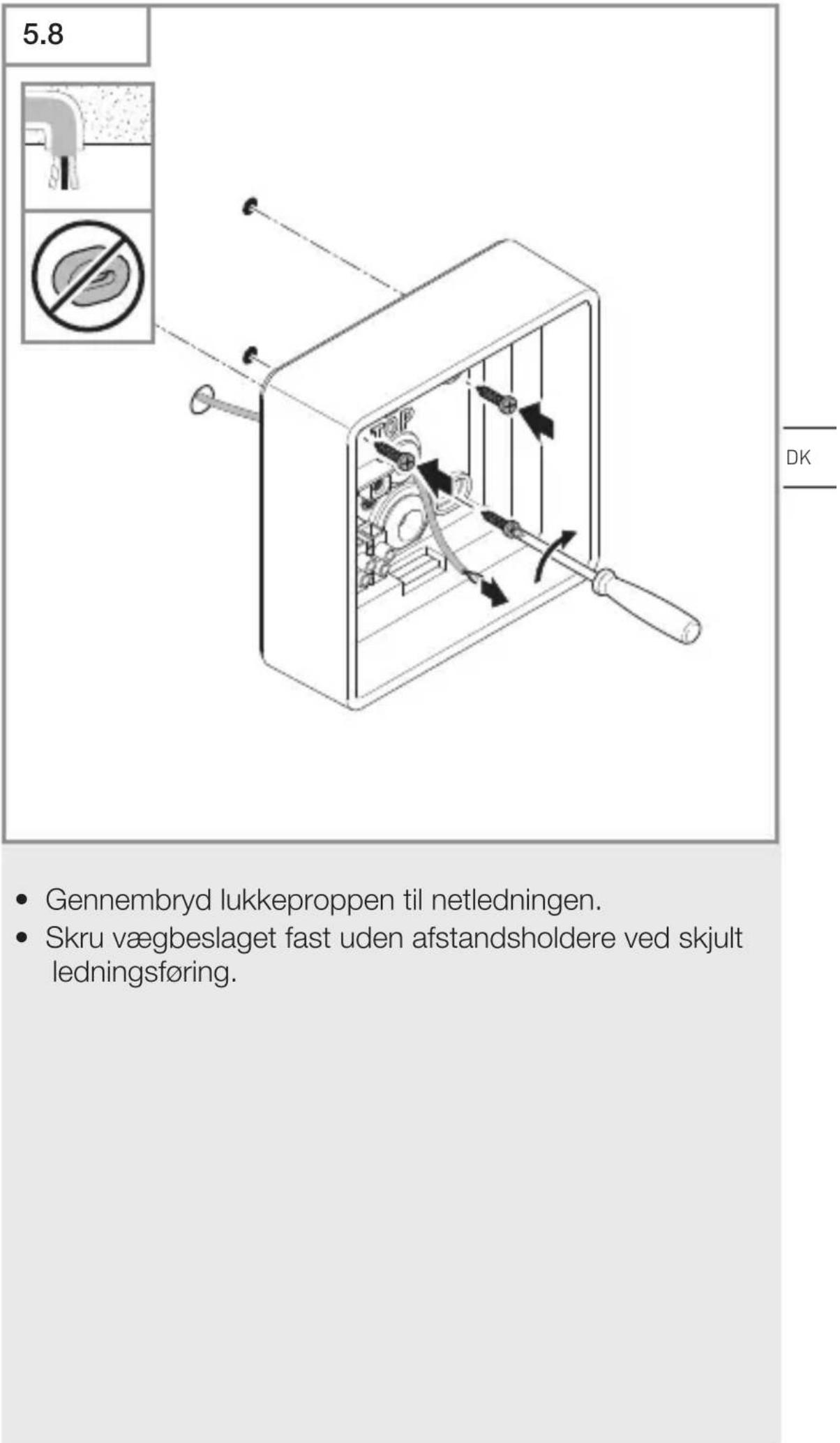

• Trykk inn tetningspluggen for nettledningen.
• For Åpen ledningsføring: skru veggbraketten fast med avstandsstykker.

5.10

NO

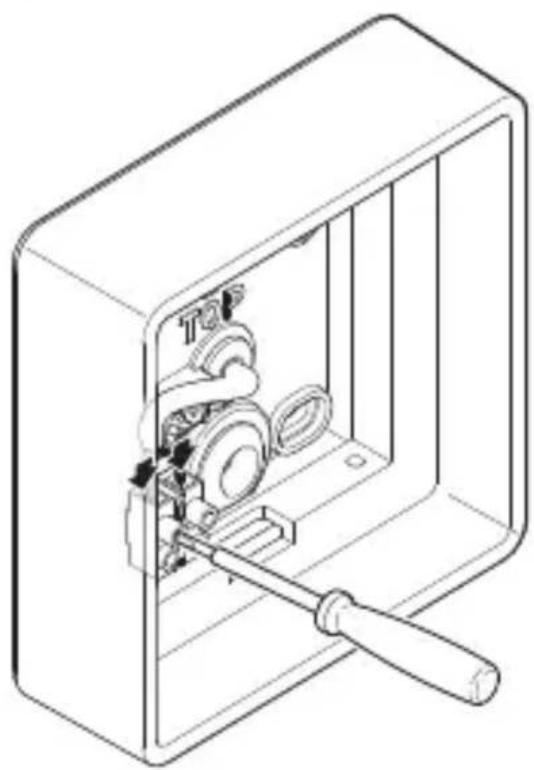

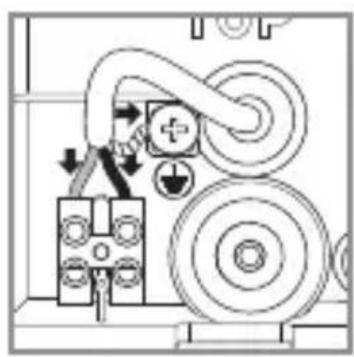

Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tinkobling»

5.11

• Sett lysterningen på veggbraketten.
• Skru inn sikringsskruene.

5.12

• Slå på strømtilforselen
• Foreta innstillinger via app (kun SC)

→«6. Funksjon»

Fremgangsmåte ved montering GL 85 SC, GL 85 C

5.13

NO

• Sjekk at strømtilførselen er stanset.
  Losne sikringsskruene
• Ta lysterningen ut av huset.

5.14

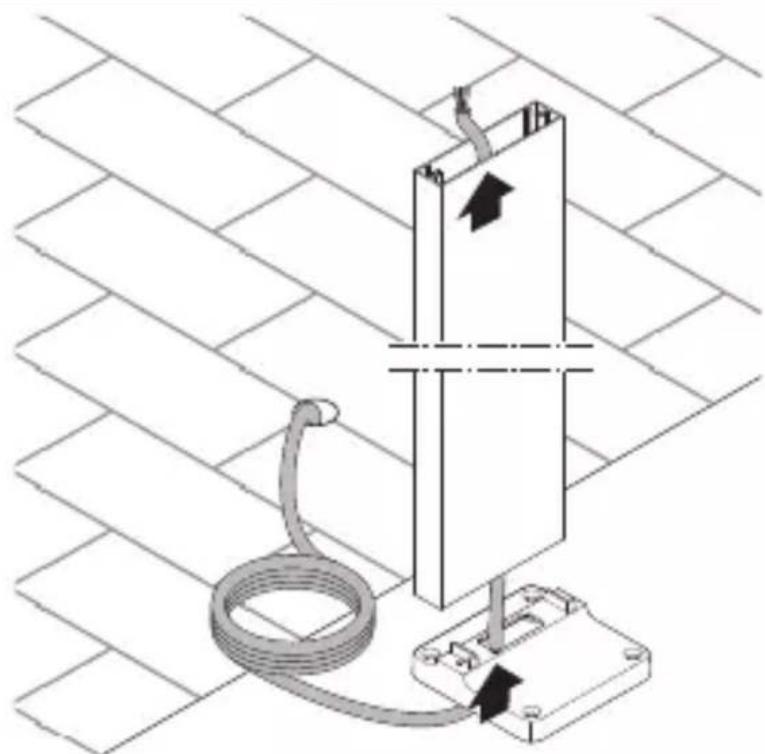

• Trekk kabelen gjennom bunnholderen og profilen.

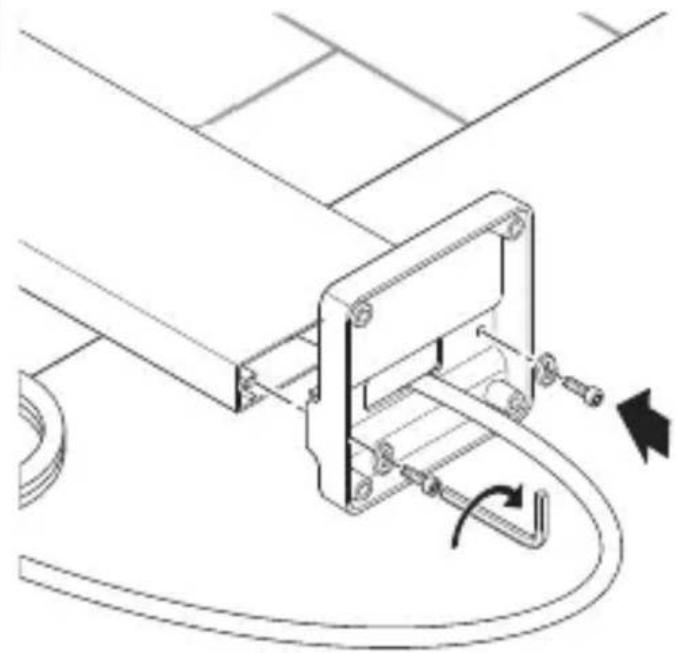

5.15

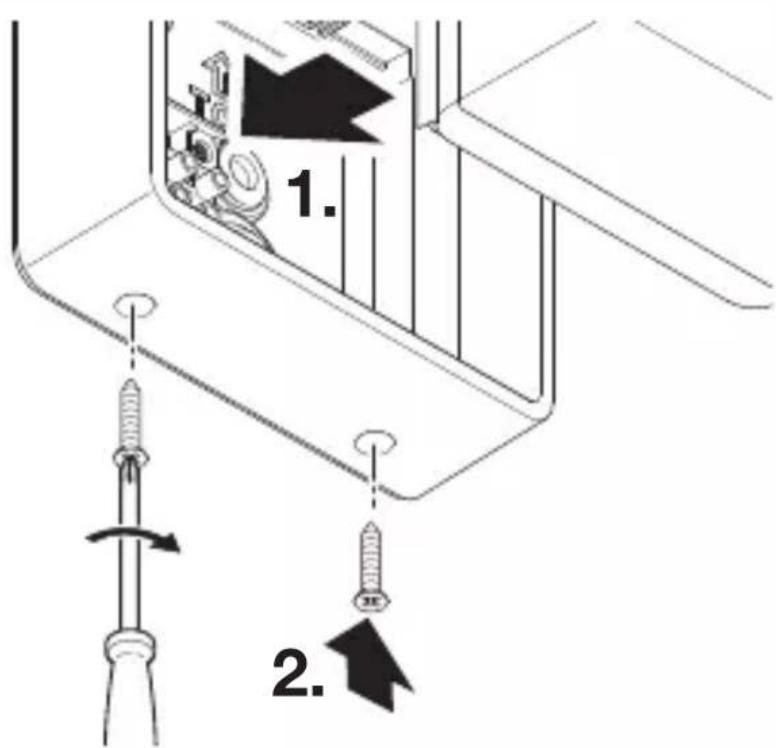

• Bor hull og sett inn plugger

5.18

Koble nettledningen til iht. koblingsskjemaet.

→«4. Elektrisk tinkobling»

5.22

• Sett lysterningen på huset.
• Skru inn sikringsskruene.

5.23

• Slå på strømtilførşelen
• Foreta innstillinger via app (kun SC) «6. Funksjon»

6. Funksjon

Funksjonene kan stilles inn for SC-varianten. For C-variantene gjelder funksjonene kun i kombinasjon med et Bluetooth-sensorprodukt.

Funksjonene stilles inn via Steinel Connect App.

Steinel Connect App

Funksjoner som kan stilles inn via Steinel Connect App:

-Tidsinnstilling
- Rekkeviddeinnstilling
- Skumringsinnstilling
- Grunnlysfunksjon
- Hovedlys- / grunnlysnivå kan stilles inn
- Utvidetrekkeviddeinnstilling
- Gruppesammenkobling
- Skumringsinnstilling med teach-in

Fabrikinnstillinger

• Skumringsinnstilling: dagslysmodus 1.000 lux
• Tidsinnstilling: 2 sekunder
• Rekkeviddeinnstilling:5 meter

Skumringsinnstilling

Ønsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2-2.000 lux.

-dagslysmodus (uavhengig av lysstyrke)
- = skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstest i dagslys på innstillingsknappen stå på dagclysmodus.

Tidsinnstilling

Belysningstiden kan stilles trinnløst inn fra ca. 5 sekunder til maks. 60 minutter. Hver registrente bevegelse kobler inn lyset på nytt.

Merk: Hver gang LED-lampen kobles ut, kan en ny bevegelse ikke registreresør etter ca. 1 sekund. Deretter kan LED-lampen tenne lys ved bevegelse igjen.

Ved innstilling av dekningsområdet og for funksjonstest anbefales det Å stille inn kortest mulig tid.

Rekkeviddeinnstilling (følsomhet)

Med begrepetrekkevidde menes en omtrent sirkelformet diameter pa bakken som utgjør dekningsområdet när lampen monteres i 2 m høyde.

• Innstilling på maksimalt = maks. rekveidde (5 m)
• Innstilling på minimalt = min. rekkevidde (1 m)

Grunnlysfunksjon

Grunnyset gir en belysning med ca. 10% av belysningseffekten. Først.nr det er bevegelse i dekningsområdet, tennes lyset for innstilt tid (se tidsinnstilling) med maks. belysningseffekt (100%) . Deretter kobles lampen om til aktivert grunnlys. Grunnyset er PÅ dersom nominell verdi for lysstyrke underskrides. Grunnyset er alltid PÅ ved aktivert dagslysmodus.

0 min. = softmax / grunnlys/DDPFA fra innstilt skumringsverdi

10 min = softmax + grunnlys 10 minute

30 min = softmax + grunnlys 30 minute

=softstart+grunnlyshele natten

Sensorlampen har en softmax-funksjon. Detteinnebærer at lyset ikke tennes med maksimal effekt(nr lampen slås på, men at lysstyrken reguleres jevnt opp til 100% i løpet av kort tid. Pâ samme@mæte dempes lyset langsomt(nr lampen slås av.

7. Vedlikehold og stell

Enheten er vedlikeholdsfri.

Elektrisk strøm kan utgjore fare!

Kammer strømførende deler i kontakt med vann, kan dette fore til elektrisk sjokk, forbrenninger eller død.

• Enheten skal kun rengjores när den er torr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade encheten.

• Rengjør encheten med enlett fuktig klut uten rengjøringsmiddel.

Viktig: Funksjonsenheten kan/DDke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, batterier, tilbehør og emballasje skal resirkuleres på en miljøvennlig mæte.

Ikke kast elektriske apparater og batterier i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeisk direktiv om elektrisk og elektronisk avfall, og i samsvar med nasjonal lovgivning, skal elektriske apparater og batterier som ikke longer kan benyttes, kildesorteres og gjenvinnes på en miljøvennligmxte.

9. Samsvarserklæring

Herved erklærer STEINEL GmbH at det trådløse anlegget av type L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 oppfyller kravene i direktiv 2014/53/EU. Den komplette teksten i EU-samsvarserklæringen finnes på følgende internettadresse: www.steinel.de

10. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som kjøper har du eventuelt lovfestede mangeeller garantiettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes aller forkortes de på grunn av.Var garantierklæring. Vi gir deg fem árs garantipå at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produitet ikke har material-,produksjons-ller konstruktionsfeit. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du onsker Å reklamere på produitet,@mà du pakke det godt inn, frankere det og sende hele produitet i retur samaen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS - Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor Å ta godt varre på kjøpskvitteringen til garantiperioden er utlopt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden.Var, www.vilan.no

11. Tekniske spesifikasjoner

• Mål (h × b× d): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

• Spenning: 220 - 240 ~V, 50 / 60 ~Hz
• Effektopptak (P_on) : 9,00 W
• Effektopptak iHF sensorsystem: L 845 SC: 0,67 W
  GL 85 SC: 0,67 W
• Standby (P_ net ): 0,45 ~W
  -Lyseffekt: L 845 SC: 655 Im

L 845 C: 719 lm

GL 85 SC: 655 Im

• Effektivitet:
• Lyselement:
• Targettemperature:
• Fargegjengivelsesesindeks:
• Middels levetid: L70B50 ved 25 °C: > 60.000 t.
• Fargekonsistens SDCM: startverdi: 3
• Lysstyrkeforderding:
  L 845 SC: 73 Im / W
  L 845 C: 80 lm / W
  GL 85 SC: 73 lm / W
  GL 85 C: 80 Im / W
  LED
  3.000 K (varmhvit)
  R_a = 82

GL 85 C: 719 Im

• Grunnlys*: Ja (av, 10 min, 30 min, hele natten, alltid)

• Sensortechnologi:
  L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

• Dekningsområde, dekningsvinkel*: 160°

• Dekningsområde, Åpningsvinkel*: 160°

• Rekkevidde*:

• Tidsinnstilling*:
• Skumringsinnstilling*:
• Kapslingsgrad:

1-5m

5s-60min

2-2.000 lux

IP 44

-Kapslingsklasse:
- Omgivelsestemperatur: -20 til +40 °C
- Frekvens Bluetooth: 2,4 -2,48 GHz
- Sendeeffekt Bluetooth: 5 dBm,3 mW
- Energieeffektivitetskasse: Dette Produktet ineholder en lyskilde med energieffektivitetskasse «F».

Enheten har ikke speffenning.

• Grunnlys er valgt.

• Still grunnlyset på «0 min».

Enheten slár seg på nár den ikke skal (kun SC).

• Enheten er/DDke festet godt nok
• Monter encheten godt.
• Det var bevegelser i området som observatoren ikke. (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhēt av lampen etc.).
• Kontroller området.
  Innskrenk aller forandre dekningsområdet ved behov.
